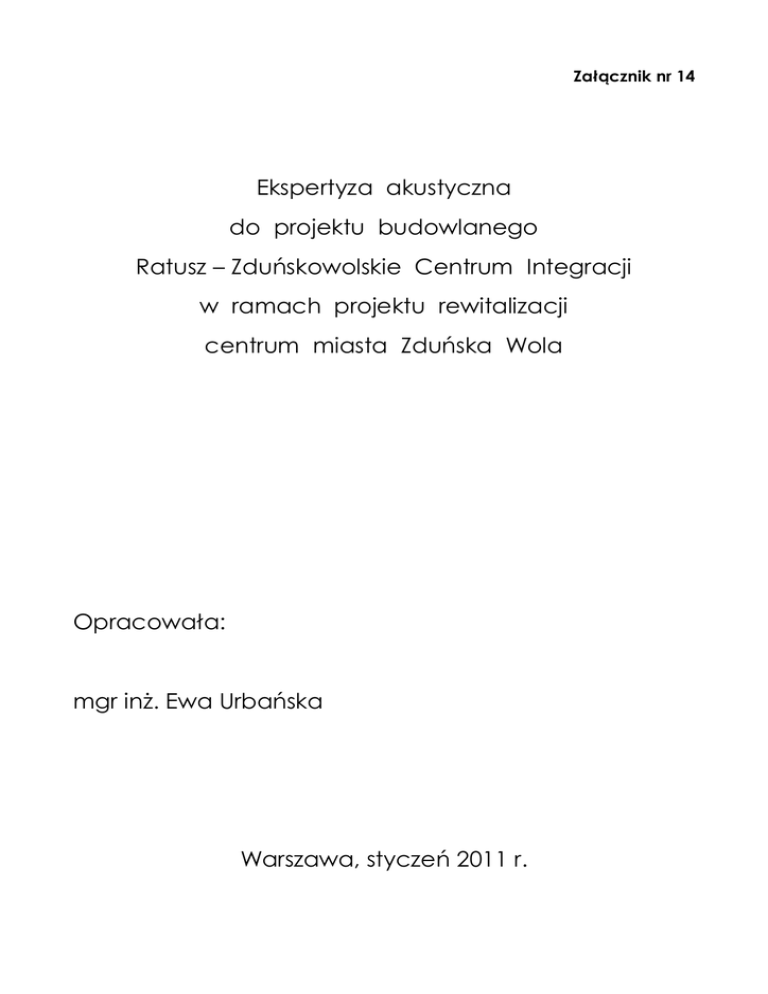

Załącznik nr 14
Ekspertyza akustyczna
do projektu budowlanego
Ratusz – Zduńskowolskie Centrum Integracji
w ramach projektu rewitalizacji
centrum miasta Zduńska Wola
Opracowała:
mgr inŜ. Ewa Urbańska
Warszawa, styczeń 2011 r.
1. PODSTAWA EKSPERTYZY
W ekspertyzie oparto się na następujących materiałach:
• plan sytuacyjny Ratusz - ZduńskoWolskie Centrum Kultury w ramach projektu rewitalizacji centrum miasta Zduńska Wola w skali 1:500 opracowany w Pracowni Projektowej
90 Architekci s.c. Warszawa, ul. Słoneczna 50 lok. 47 - grudzień 2010 r.
• projekt budowlany architektury Ratusz - ZduńskoWolskie Centrum Kultury w ramach
projektu rewitali zacji centrum miasta Zduńska Wola w skali 1:100 opracowany w Pracowni Projektowej 90 Architekci s.c. Warszawa, ul. Słoneczna 50 lok. 47 - grudzień 2010 r.
• dane o poziomie dźwięku A hałasu projektowanych urządzeń wentylacyjnych podane
przez Pracownię Projektową AERprojekt, Łódź, ul. Astronautów 1/34 - grudzień 2010 r.
• Polska Norma PN - 87/B - 02151/02 „Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniach”
• Polska Norma PN - B - 02151 -3:1999 „Akustyka budowlana. Ochrona przed hałasem
pomieszczeń w budynkach. Izolacyjność akustyczna przegród w budynkach oraz
izolacyjność akustyczna elementów budowlanych. Wymagania”
• Polska Norma PN - EN ISO 717 - 1: Akustyka. Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Izolacyjność od dźwięków
powietrznych
• Polska Norma PN - EN ISO 717 - 2: Akustyka. Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Izolacyjność od dźwięków
uderzeniowych
• Rozporządzenie Ministra Środowiska z dnia 14 czerwca 2007 r. „W sprawie dopuszczalnych poziomów hałasu w środowisku” (Dz.U. nr120/2007 poz. 826)
• pismo Państwowego Zakładu Higieny znak HK-III-7/269/95 z dnia 06.04.1995 r.
• Państwowa Inspekcja Ochrony Środowiska, Instytut Ochrony Środowiska „Metody
pomiarów hałasu zewnętrznego w środowisku” - Biblioteka Monitoringu Środowiska,
Warszawa 1992 r.
• Państwowa Inspekcja Ochrony Środowiska, Instytut Ochrony Środowiska „Metody
prognozowania hałasu komunikacyjnego” - Biblioteka Monitoringu Środowiska,
Warszawa 1996 r.
• Instrukcja ITB 369/2002 „Właściwości dźwiękoizolacyjne przegród budowlanych i ich
elementów” - Warszawa 2002 r.
• Instrukcja ITB 394/2004 „Zasady doboru podłóg z uwagi na izolacyjność od dźwięków
uderzeniowych stropów masywnych” - Warszawa 2004 r.
• uzgodnienia międzybranŜowe, literatura fachowa i aprobaty techniczne
2. ZAKRES EKSPERTYZY
Ekspertyza akustyczna obejmuje budowlaną i instalacyjną ochronę przed hałasem
budynku Ratusz - ZduńskoWolskie Centrum Kultury w ramach projektu rewitalizacji centrum miasta Zduńska Wola, akustykę wnętrz sali widowiskowej i kameralnej oraz wytyczne
akustyki wnętrz dla reŜyserki.
Budowlana i instalacyjna ochrona przed hałasem budynku Ratusz - ZduńskoWolskie
Centrum Kultury obejmuje następujące zagadnienia:
• określenie zewnętrznych i wewnętrznych źródeł zakłóceń akustycznych w budynku
• określenie dla pomieszczeń budynku normowych dopuszczalnych poziomów dźwięku
hałasu od zakłóceń zewnętrznych i wewnętrznych
• podanie rozwiązań projektowych dla przegród budowlanych zewnętrznych i wewnętrznych ściennych i stropowych, ustalenie typów drzwi i okien o zwiększonej izolacyjności
• wprowadzenie do szeregu pomieszczeń dźwiękochłonnych materiałów i ustrojów
akustycznych obniŜających poziom dźwięku hałasu w pomieszczeniach
• określenie wymagań i rozwiązań projektowych dla systemu i urządzeń wentylacyjnych
• wytyczne ochrony przed hałasem dla związanych branŜ (architektura, konstrukcja,
klimatyzacja, wentylacja oraz instalacje c.o. i c.w.)
Akustyka wnętrz sali widowiskowej z rezyserką i sali kameralnej obejmuje
następujące zagadnienia:
• analiza warunków pogłosowych i ustalenie optymalnych parametrów dźwiękowych dla
sali widowiskowej z reŜyserką i sali kameralnej
• dobór i rozmieszczenie ustrojów i materiałów akustycznych będących wytycznymi do
projektu wnętrz
• obliczenia bilansu pochłaniania i czasu pogłosu w funkcji częstotliwości w sali
widowiskowej i kameralnej
• wytyczne dla reŜyserki, które naleŜy uwzględnić w projekcie wykonawczym architektury
i architektury wnętrz.
3. DANE OGÓLNE O TERENIE I PROJEKTOWANEJ ZABUDOWIE
Nowoprojektowany budynek Ratusz – ZduńskoWolskie Centrum Kultury w ramach
projektu rewitalizacji centrum miasta Zduńska Wola zlokalizowany jest w centrum miasta
Zduńska Wola na Placu Wolności wśród zieleni.
W odległości około 30 m. od strony południowej, przebiega dwukierunkowa droga
powiatowa relacji Sieradz - Łódź, od wschodu ulica dwukierunkowa, od północy i
zachodu ulica jednokierunkowa. Na Placu Wolności, wśród duŜej ilości drzew, znajduje się
od strony zachodniej parking samochodowy, od strony południowej i północnej projektowane są parkingi dla samochodów osobowych.
Ratusz - ZduńskoWolskie Centrum Kultury ma dwie kondygnacje nadziemne i jedna
podziemną. W części podziemnej zlokalizowano pomieszczenia techniczne, pomieszczenia zaplecza kawiarni i restauracji, szatnie i łazienki kawiarni i restauracji oraz 56 miejsc
parkingowych z wjazdem od strony zachodniej.
Na parterze projektowane są sala widowiskowa z reŜyserką i sala kameralna, foyer,
kasy, szatnie, pomieszczenia Urzędu Stanu Cywilnego, biuro informacji turystycznej,
pomieszczenia świetlicy środowiskowej, sala spotkań osób starszych i niepełnosprawnych,
galeria wystawiennicza i kawiarnia. Na piętrze zlokalizowano pomieszczenia biurowe
Rady Miasta, sale konferencyjną, restaurację z barem oraz kuchnię z zapleczem.
W budynku Ratusz - ZduńskoWolskie Centrum Kultury projektowana jest wentylacja
mechaniczna nawiewno - wywiewna z ogrzewanem i chłodzeniem powietrznym sali
widowiskowej z reŜyserką, sali kameralnej, foyer, kas, szatni, wentylacja mechaniczna
nawiewno - wywiewna restauracji i kawiarni, kuchni z zapleczem, pomieszczeń USC,
pomieszczeń świetlicy środowiskowej, pomieszczeń Rady Miasta, garderób, magazynów i
sanitariatów.
Wentylacja mechaniczna nawiewno - wywiewna realizowana jest centralami
wentylacyjnymi nawiewno - wywiewnymi umieszczonymi na dachu budynku oraz jednym
układem dwóch centralek podwieszanych w budynku. Ogrzewanie i chłodzenie jest 2
agregatami
wody
lodowej
umieszczonymi
na
dachu
budynku,
Wentylację
w
pomieszczeniach higieniczno - sanitarnych oraz nieprzeznaczonych na stały pobyt ludzi
zapewnią indywidualne wentylatory wyciągowe umieszczone w pomieszczeniach, z
wyrzutem wyprowadzonym nad dach budynku. W garaŜu projektowana jest wentylacja
mechaniczna
wyciagowa
realizowana
wentylatorami
dachowymi,
sterowana
detektorami tlenku węgla rozmieszczonymi w całym garaŜu. W serwerowni chłodzenie
klimatyzatorami typu split z jednostkami zewnętrznymi umieszczonymi w garaŜu.
4. DOPUSZCZALNE POZIOMY DŹWIĘKU A W ŚRODOWISKU I POMIESZCZENIACH
4.1. Poziomy dźwięku A w środowisku
Rozporządzenie Ministra Środowiska z dnia 14 czerwca 2007 r. „W sprawie
dopuszczalnych poziomów hałasu w środowisku” (Dz. Ustaw nr 120/2007 poz. 826) podaje
w tabeli 1 „Dopuszczalne poziomy hałasu w środowisku powodowanego przez
poszczególne grupy źródeł hałasu, z wyłączeniem hałasu powodowanego przez starty,
lądowania i przeloty statków powietrznych oraz linie elektroenergetyczne, wyraŜone
wskaźnikami L AeqD i L AeqN , które to wskaźniki mają zastosowanie do ustalania i kontroli
warunków korzystania ze środowiska, w odniesieniu do jednej doby” dopuszczalne poziomy hałasu wyraŜone równowaŜnym poziomem dźwięku A w zaleŜności od lokalizacji tego
terenu.
Dopuszczalny poziom hałasu wyraŜony równowaŜnym poziomem dźwięku A L AeqD i
L AeqN w środowisku zaleŜy od kwalifikacji terenu, na którym jest zlokalizowana analizowana
inwestycja, od kwalifikacji terenów sąsiadujących z działką inwestycji i grupy źródeł
hałasu do której zaliczone są emitowane przez inwestycję hałasy
Budynek Ratusz - ZduńskoWolskie Centrum Kultury w ramach projektu rewitalizacji
centrum miasta Zduńska Wola, znajduje się w centrum miasta Zduńska Wola na Placu
Wolności wśród zieleni. Wokół Placu Wolności jest zabudowa jedno i wielorodzinna.
Rozpatrywany teren, ze względu na róŜnoraki charakter zakwalifikowano do
róŜnych grup:
• jednorodzinną zabudowę mieszkaniową zakwalifikowano do grupy 2a „tereny zabudowy mieszkaniowej jednorodzinnej”. Dla tej grupy dopuszczalny poziom dźwięku A hałasu pochodzącego od zewnętrznych urządzeń wentylacyjno - klimatyzacyjnych oraz
czerpni i wyrzutni wyraŜony równowaŜnym poziomem dźwięku A L AeqD i L AeqN w dB wynosi:
L AeqD = 50 dB w porze dnia godz. 6 - 22
L AeqN = 40 dB w porze nocy godz. 22 - 6
• wielorodzinną zabudowę mieszkaniową zakwalifikowano do grupy 3a „tereny zabudowy mieszkaniowej wielorodzinnej i zamieszkania zbiorowego”. Dla tej grupy dopuszczalny poziom dźwięku A hałasu pochodzącego od zewnętrznych urządzeń wentylacyjno klimatyzacyjnych oraz czerpni i wyrzutni wyraŜony równowaŜnym poziomem dźwięku A
L AeqD i L AeqN w dB wynosi:
L AeqD = 55 dB w porze dnia godz. 6 - 22
L AeqN = 45 dB w porze nocy godz. 22 - 6
Dopuszczalne równowaŜne wartości poziomu hałasu dotyczą:
• pora dnia - przedział czasu odniesienia równy 8 najmniej korzystnym godzinom dnia
kolejo po sobie następującym
• pora nocy - przedział czasu odniesienia równy 1 najmniej korzystnej godzinie nocy
Określenie dopuszczalnych wartości poziomu hałasu L AeqD i L AeqN w dB w środowisku
oznacza, Ŝe na granicy terenu chronionego występujące poziomy dźwięku A hałasu w
środowisku wywołane pracą analizowanej inwestycji, nie mogą przekraczać podanych
wyŜej wartości.
4.2. Poziomy dźwięku A w pomieszczeniach
Dopuszczalne poziomy dźwięku w pomieszczeniach określa Polska Norma PN - 87/B
- 021 51/02 „Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach.
Dopuszczalne wartości poziomu dźwięku w pomieszczeniach” w tablicy 1 „Dopuszczalny
poziom dźwięku A w pomieszczeniach przeznaczonych do przebywania ludzi”.
Dopuszczalny równowaŜny poziom dźwięku A L Aeq hałasu przenikającego do
pomieszczenia od wszystkich źródeł hałasu łącznie wynosi:
• sala konferencyjna
L Aeq = 40 dB w godz. 6 - 22
• pomieszczenia do pracy umysłowej wymagającej silnej koncentracji uwagi (gabinety)
L Aeq = 35 dB w gpdz. 6 - 22
• pomieszczenia administracyjne z wewnętrznymi źródłami hałasu:
L Aeq = 45 dB w godz. 6 - 22
• pomieszczenia administracyjne bez wewnętrznych źródeł hałasu:
L Aeq = 40 dB w godz. 6 - 22
• sale zajęć w domach kultury
L Aeq = 35 - 45 dB w gpdz. 6 - 22
• sale kawiarniane I restauracyjne
L Aeq = 50 dB w godz. 6 - 22
• pozostałe pomieszczenia - nienormowane
Dopuszczalny równowaŜny L Aeq i maksymalny L A max poziom dźwięku A hałasu
przenikającego do pomieszczenia od wyposaŜenia technicznego budynku oraz innych
urządzeń w budynku i poza budynkiem:
• sala konferencyjna
L Aeq = 35 dB, L A max = 40 dB w godz. 6 - 22
• pomieszczenia do pracy umysłowej wymagającej silnej koncentracji uwagi (gabinety)
L Aeq = 30 dB, L A max = 35 dB w godz. 6 - 22
• pomieszczenia administracyjne z wewnętrznymi źródłami hałasu:
L Aeq = 40 dB, L A max = 45 dB w godz. 6 - 22
• pomieszczenia administracyjne bez wewnętrznych źródeł hałasu:
L Aeq = 35 dB, L A max = 40 dB w godz. 6 - 22
• sale zajęć w domach kultury
L Aeq = 30 - 40 dB, L A max = 40 - 50 dB w godz. 6 - 22
• sale kawiarniane I restauracyjne
L Aeq = 45 dB, L A max - nie normalizowany
• pozostałe pomieszczenia – nienormowane
Polska Norma PN - 87/B - 02151/02 „Akustyka budowlana. Ochrona przed hałasem
pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniach
niach” nie określa wymagań dla pomieszczeń kuchennych. Wytyczne kwalifikowania pomieszczeń w budynkach uŜyteczności publicznej, w zakresie dopuszczalnych poziomów
poziomów dźwięku A, określone są w piśmie Państwowego Zakładu Higieny znak HK-III-7/
269/95 z dnia 06.04.1995 r. W świetle powyŜszych dokumentów dopuszczalny równowaŜny
poziom dźwięku A hałasu przenikającego do pomieszczenia od wyposaŜenia technicznego budynku oraz innych urządzeń w budynku i poza budynkiem wynosi:
- pomieszczenia kuchni (gastronomia) i zaplecza kuchennego
L Aeq = 65 dB w godz. 6 - 22
Dla pozostałych pomieszczeń, nieujętych w normie PN - 87/ B - 02151/02 „Akustyka
budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości
poziomu dźwięku w pomieszczeniach” i piśmie Państwowego Zakładu Higieny znak HK-III7/ 269/95 dopuszczalne równowaŜne poziomy dźwięku A przyjęto na podstawie literatury
fachowej polskiej i zagranicznej oraz doświadczeń własnych. Dopuszczalny równowaŜny
poziom dźwięku A hałasu przenikającego do pomieszczenia od wszystkich źródeł hałasu
łącznie wynosi:
- sala widowiskowa i kameralna L Aeq = 30 dB
- reŜyserka
L Aeq = 35 dB
- halle, foyer
L Aeq = 45 dB
Dopuszczalny równowaŜny L Aeq i maksymalny L A max poziom dźwięku A hałasu
przenikającego do pomieszczenia od wyposaŜenia technicznego budynku oraz innych
urządzeń w budynku i poza budynkiem:
- sala widowiskowa
L Aeq = 25 dB, L A max = 30 dB w godz. 6 - 22
- sala kameralna
L Aeq = 25 dB, L A max = 30 dB w godz. 6 - 22
- reŜyserka
L Aeq = 30 dB, L A max = 35 dB w godz. 6 - 22
- halle, foyer
L Aeq = 40 dB, L A max = 45 dB w godz. 6 - 22
JeŜeli pomieszczenia, dla których podano dopuszczalne poziomy dźwięku A tylko
dla pory dnia w godz. 6 - 22 uŜytkowane są równieŜ w nocy zgodnie ze swym
przeznaczeniem, wówczas wymagania dla tych pomieszczeń naleŜy traktować jako
niezaleŜne od pory doby przyjmując wartości jak dla dnia.
Dopuszczalne wartości poziomu dźwięku A podane wyŜej określone są dla wnętrza
pomieszczenia przy zamkniętych drzwiach i oknach, lecz przy zapewnieniu wymiany
powietrza w pomieszczeniach zgodnie z wymaganiami określonymi przez odrębne
przepisy,
dotyczą
pomieszczeń
umeblowanych
i
wyposaŜonych
zgodnie
z
ich
przeznaczeniem. Dopuszczalny poziom dźwięku A dotyczy przedziału czasu równego
czasowi oceny T. W pomieszczeniach budynków uŜyteczności publicznej jako czas oceny
T naleŜy przyjmować czas, w którym pomieszczenie uŜytkowane jest przez daną grupę
ludzi zgodnie z jego przeznaczeniem. JeŜeli pomieszczenie wykorzystywane jest w czasie
dłuŜszym niŜ 8 godz. jako czas oceny T naleŜy przyjmować 8 najniekorzystniejszych godz.
niezaleŜnie od pory doby.
5. WYMAGANIA DLA PRZEGRÓD BUDOWLANYCH
Aby zapewnić podane wyŜej normowe poziomy dźwięku A w pomieszczeniach
naleŜy spełnić określone w normie PN - B - 02151 - 3:1999 „Akustyka budowlana. Ochrona
przed hałasem pomieszczeń w budynkach. Izolacyjność akustyczna przegród w
budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania”
wymagania dla przegród budowlanych.
5.1. Przegrody zewnętrzne
Polska Norma PN - B - 02151 - 3:1999 „Akustyka budowlana. Ochrona przed
hałasem pomieszczeń w budynkach. Izolacyjność akustyczna przegród w budynkach
oraz izolacyjność akustyczna elementów budowlanych. Wymagania” określa w tablicy 5
„Wymagana
wypadkowa
izolacyjność
akustyczna
właściwa
przybliŜona
ścian
zewnętrznych z oknami” minimalny wskaźnik oceny wypadkowej izolacyjności akustycznej
właściwej przybliŜonej R 'A2 lub R 'A1 w dB w zaleŜności od miarodajnego poziomu dźwięku
A w dB w ciągu
dnia
na zewnątrz budynku.
nocy
Wymagana izolacyjność akustyczna ścian zewnętrznych i stropodachów z oknami
odnosi się do izolacyjności wypadkowej przy zamkniętych oknach.
Jako miarodajny poziom dźwięku A hałasu zewnętrznego od wszystkich źródeł, z
wyjątkiem ruchu lotniczego, naleŜy przyjmować:
- dla pory dziennej - równowaŜny poziom dźwięku A określony dla 8 kolejnych
najniekorzystniejszych godzin między 6 - 22
- dla pory nocnej - równowaŜny poziom dźwięku A wyznaczony dla 1 najniekorzystniejszej
godziny między 22 – 6
W chwili obecnej źródłem hałasu zewnętrznego decydującym o warunkach
akustycznych w otoczeniu projektowanego budynku Ratusz - ZduńskoWolskie Centrum
Kultury jest ruch komunikacyjny ul. Wolności - samochody osobowe i cięŜarowe oraz
aurobusy komunikacji miejskiej i podmiejskiej.
Analizę istniejących warunków dźwiękowych w otoczeniu projektowanego
budynku Ratusz - ZduńskoWolskie Centrum Kultury przeprowadzono na podstawie
pomiarów poziomu dźwięku A w środowisku.
Do wykonania pomiarów uŜyto następujących urządzeń produkcji P.P.U.H.
„Sonopan” spółka z o.o. w Białymstoku:
• miernik poziomu dźwięku typ SON - 50 nr 62
• filtr oktawowy typ OF - 50 nr 62 - klasa dokładności 1
• mikrofon typ WK - 21 nr 1070
• kalibrator akustyczny typ KA - 10 nr 1285
Parametry miernika są zgodne z odpowiednimi polskimi i międzynarodowymi
normami dla mierników poziomu dźwięku - świadectwo wzorcowania Głównego Urzędu
Miar w Warszawie nr 1233.1-M34-4180-320/09 z dnia 28 kwietnia 2009 r.
Pomiary
poziomu
dźwięku
A
hałasu
zewnętrznego
wykonano
zgodnie
z
wymaganiami Państwowej Inspekcji Ochrony Środowiska „Metody pomiarów hałasu
zewnętrznego w środowisku” w dniu 14 stycznia 2011 r. w porze dziennej w godz. 8 -16 i
nocnej godz. 22 - 23, w miejscu gdzie projektowany jest budynek Ratusz - ZduńskoWolskie
Centrum Kultury.
Wartości zmierzonych poziomów dźwięku A hałasu zewnętrznego w środowisku L Aeq (dB):
• od strony drogi powiatowej
L Aeq = 60 - 62 dB dla pory dziennej godz. 8 - 16
L Aeq = 49 - 50 dB dla pory nocnej godz. 22 - 23
• pozostałe elewacje
L Aeq = 55 - 57 dB dla pory dziennej godz. 6 - 22
L Aeq = 45 - 47 dB dla pory nocnej godz. 22 - 23
Dla ustalenia przewidywanego miarodajnego poziomu dźwięku A przy elewacjach
budynku Ratusz - ZduńskoWolskie Centrum Kultury naleŜy uwzględnić zwiększający się ruch
samochodowy w mieście, hałas związany z projektowanymi parkingami na Placu
Wolności i wjazdem do garaŜu podziemnego w budynku Ratusza, a takŜe wpływ
ekranowania i kąt widzenia źródła hałasu oraz moŜliwość zwiększenia hałasu przez
odbicia fali dźwiękowej od elewacji sąsiednich budynków,
Biorąc pod uwagę powyŜsze, przewidywany miarodajny poziom dźwięku A w dB
hałasu zewnętrznego na terenie wyniesie:
L Aeq = 61 - 65 dB dla pory dziennej godz. 6 - 22
L Aeq = 51 - 55 dB dla pory nocnej godz. 22 - 6
Minimalny wskaźnik oceny wypadkowej izolacyjności akustycznej właściwej przybliŜonej R 'A1min lub R 'A2min w dB, w zaleŜności od miarodajnego poziomu dźwięku A L Aeq w dB
w ciągu
dnia
na zewnątrz budynku wynosi:
nocy
Przegroda zewnętrzna
w pomieszczeniu
Miarodajny poziom dźwięku A L Aeq =
hałasu zewnętrznego w ciągu
61 − 65
w dB
51 − 55
dnia
nocy
• sala konferencyjna i sale zajęć wymagających
28
koncentracji uwagi
• pomieszczenia do pracy wymagającej
28
koncentracji uwagi (gabinety)
• sale zajęć i pomieszczenia administracyjne
23
• restauracja i kawiarnia
20
• pozostałe pomieszczenia - nienormowane
Podanym wyŜej wymaganym minimalnym wskaźnikom oceny wypadkowej
izolacyjności akustycznej właściwej przybliŜonej R 'A1min lub R 'A2min przegrody zewnętrznej z
oknami odpowiada wymagana izolacyjność akustyczna części pełnych przegrody
zewnętrznej i okien stanowiących nie więcej niŜ 50% wielkości powierzchni przegrody
zewnętrznej w pomieszczeniu:
Wymagany wskaźnik oceny wypadkowej
izolacyjności akustycznej przybliŜonej
R 'A1min lub R 'A2min przegrody
zewnętrznej w dB
Wymagany wskaźnik oceny izolacyjności
akustycznej poszczególnych części przegrody
zewnętrznej R 'A1min lub R 'A2min w dB
część pełna
okno
20
25
20
23
30
20
28
35
25
W przypadku, gdy wielkość powierzchni okien przekracza 50% wielkości całej
ściany zewnętrznej w pomieszczeniu, dopuszcza się wyznaczenie indywidualnych
minimalnych waŜonych wskaźników izolacyjności akustycznej poszczególnych części
ściany zewnętrznej, tak aby zapewnić wskaźnik oceny wypadkowej izolacyjności
akustycznej przybliŜonej R 'A1min lub R 'A2min podany wyŜej.
Podane wg tablicy 5 wymagania odnoszą się do przypadku, gdy w pomieszczeniu
znajduje się jedna przegroda zewnętrzna z oknami. JeŜeli w pomieszczeniu znajduje się
więcej niŜ jedna przegroda zewnętrzna to wymagania naleŜy zwiększyć o wartość 10 log
n (gdzie n - liczba przegród zewnętrznych w danym pomieszczeniu) w stosunku do
wymagań podanych wg tablicy 5.
Wymagana izolacyjność akustyczna ścian zewnętrznych i stropodachów bez okien
wyraŜona za pomocą wskaźnika oceny przybliŜonej izolacyjności akustycznej właściwej
R 'A1 lub R 'A2 powinna być o 10 dB większa od wartości wskaźników podanych wg tabl. 5.
JeŜeli w przegrodzie zewnętrznej (lub w oknie przegrody zewnętrznej) jest
zastosowany element nawiewny przeznaczony do okresowego doprowadzenia powietrza
zew-nętrznego do pomieszczenia (z moŜliwością regulowania przez uŜytkownika), to jego
izo-lacyjność akustyczną ocenia się w stanie zamkniętym. JeŜeli element nawiewny jest
przez-naczony do stałego doprowadzania powietrza zewnętrznego do pomieszczenia lub
do okresowego, lecz bez moŜliwości regulowania przez uŜytkownika, to jego izolacyjność
akustyczną ocenia sie w stanie otwartym. W zaleŜności od usytuowania elementu nawiewnego w przegrodzie zewnętrznej, jego izolacyjność akustyczna moŜe być uwzględniona
w wypadkowej izolacyjności przegrody zewnętrznej lub w wypadkowej izolacyjności akustycznej okna.
5.2. Przegrody wewnętrzne - ściany i stropy
Wskaźniki wymaganej izolacyjności akustycznej przegród wewnętrznych - ścian i
stropów określono wg normy PN - B - 02151 - 3:1999 „Akustyka budowlana. Ochrona przed
hałasem pomieszczeń w budynkach. Izolacyjność akustyczna przegród w budynkach
oraz izolacyjność akustyczna elementów budowlanych”. W tablicy 4 „Wymagana
izolacyjność akustyczna przegród wewnętrznych w budynkach zamieszkania zbiorowego i
uŜyteczności publicznej” podany jest wymagany minimalny wskaźnik oceny izolacyjności
akustycznej właściwej przybliŜonej R 'A1min dla dźwięków powietrznych i maksymalny
'
wskaźnik waŜony poziomu uderzeniowego znormalizowanego przybliŜonego L n,w max dla
dźwięków uderzeniowych:
• sale zajęć - sale zajęć:
ściany: R 'A1min = 45 dB, drzwi - wymagania naleŜy ustalić indywidualnie
'
stropy: R 'A1min = 50 dB, L n,w max = 63 dB
• sale zajęć - korytarz, klatka schodowa:
ściany: R 'A1min = 40 dB, drzwi: R 'A1min = 25 dB
'
stropy: R 'A1min i L n,w max - wymagania naleŜy ustalić indywidualnie
• sale zajęć - sale zajęć technicznych (z wyjątkiem warsztatów):
ściany: R 'A1min = 50 dB, drzwi - wymagania naleŜy ustalić indywidualnie
'
stropy: R 'A1min = 50 dB, L n,w max = 58 - 63 dB
• sale zajęć - ogólnodostępne pomieszczenia sanitarne:
ściany: R 'A1min = 50 dB, drzwi - wymagania naleŜy ustalić indywidualnie
'
stropy: R 'A1min i L n,w max - wymagania naleŜy ustalić indywidualnie
• pokoje do pracy administracyjnej - pokoje do pracy administracyjnej:
ściany: R 'A1min = 35 dB, drzwi R 'A1min = 20 - 25 dB (zalecane)
'
stropy: R 'A1min = 45 dB, L n,w max = 63 dB
• pokoje do pracy administracyjnej - pokoje do pracy wymagającej koncentracji uwagi,
gabinety dyrektorskie:
ściany: R 'A1min = 45 dB, drzwi: R 'A1min = 25 - 30 dB (zalecane)
'
stropy: R 'A1min = 50 dB, L n,w max = 63 dB
• pokoje do pracy administracyjnej - korytarz:
ściany: R 'A1min = 35 dB, drzwi R 'A1min = 20 dB
stropy: R 'A1min - wymagania naleŜy ustalić indywidualnie
L'n,w max - wymagania naleŜy ustalić indywidualnie
• pokoje do pracy wymagającej koncentracji uwagi, pokoje dyrektorskie - pokoje do
pracy wymagającej koncentracji uwagi, gabinety dyrektorskie:
ściany: R 'A1min = 45 dB, drzwi R 'A1min = 25 - 30 dB (zalecane)
'
stropy: R 'A1min = 50 dB, L n,w max = 63 dB
• pokoje do pracy wymagającej koncentracji uwagi, pokoje dyrektorskie - korytarz:
ściany: R 'A1min = 40 dB, drzwi R 'A1min = 25 dB
stropy: R 'A1min - wymagania naleŜy ustalić indywidualnie
L'n,w max - wymagania naleŜy ustalić indywidualnie
• ogólnodostępne pomieszczenia sanitarne - wszystkie inne pomieszczenia do pracy
ściany: R 'A1min = 50 dB, drzwi - wymagania naleŜy ustalić indywidualnie
stropy: R 'A1min - wymagania naleŜy ustalić indywidualnie
L'n,w max - wymagania naleŜy ustalić indywidualnie
Dla przegród nieobjętych normą przegrody budowlane muszą być dobierane
indywidualnie na podstawie obliczeń:
R w = L1 - L2 + 10 log
S
(dB)
A
gdzie: R w - izolacyjność akustyczna właściwa przegrody (dB)
L1 - poziom ciśnienia akustycznego przed przegrodą (dB)
L2 - j.w. lecz za przegrodą (dB)
S - powierzchnia jednostkowa przegrody ( m2 )
A - chłonność akustyczna pomieszczenia odbiorczego ( m2 )
5.3. Wymagana izolacyjność akustyczna elementów budowlanych przeznaczonych do
stosowania w budynkach jako przegrody budowlane
Spełnienie wymagań akustycznych podanych dla przegród zewnętrznych i
wewnętrznych wymaga odpowiedniego doboru przegród, uwzględniającego rodzaj
materiału z którego wykonano przegrodę, widmowy wskaźnik adaptacyjny oraz rodzaj
przegród bocznych w pomieszczeniu. Sposób obliczenia doboru przegród jest określony w
Polskiej Normie PN - B - 02151 - 3:1999 „Akustyka budowlana. Ochrona przed hałasem
pomieszczeń w budynkach. Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania”. JeŜeli w hałasie zewnętrznym
dominują źródła o widmie szerokopasmowym lub z przewagą średnich częstotliwości
przypisane w normie PN - EN ISO 717 - 1 widmowemu wskaźnikowi adaptacyjnemu C,
wymagania dotyczą wskaźnika oceny R A1. JeŜeli w hałasie zewnętrznym dominują źródła
z przewagą niskich częstotliwości przypisane w normie PN - EN ISO 717 - 1 widmowemu
wskaźnikowi adaptacyjnemu C tr , wymagania dotyczą R A2 .
6. ROZWIĄZANIA PROJEKTOWE PRZEGRÓD BUDOWLANYCH
6.1. Przegrody zewnętrzne
Zgodnie z wymaganiami podanymi w p. 5 niniejszego opracowania parametry dla
ścian zewnętrznych podano w odniesieniu do wskaźnika oceny wypadkowej izolacyjności
akustycznej właściwej przybliŜonej R A2 w dB, gdyŜ hałas zewnętrzny powodowany jest
przede wszystkim ruchem samochodowym w mieście z prędkością V = 50 km/godz.
przypisanym widmowemu wskaźnikowi adaptacyjnemu C tr .
Przyjęte w projekcie budowlanym architektury ściany zewnętrzne:
• bloczki betnowe pełne TeknoAmerBlok gr. 12 cm. ocieplone styropianem gr. 12 cm. z
tynkiem mineralnym o wskaźniku oceny przybliŜonej izolacyjności akustycznej właściwej
R A2 = 45 dB spełniają wymagania
• sala kameralna - pustaki betnowe TeknoAmerBlok gr. 24 cm. ocieplone styropianem gr.
12 cm. z tynkiem mineralnym o wskaźniku oceny przybliŜonej izolacyjności akustycznej
właściwej R A2 = 50 dB spełniają wymagania.
Drzwi do sali kameralnej podwójne o wskaźniku oceny izolacyjności akustycznej
właściwej R A2 = 30 dB kaŜdych drzwi, uszczelnione na obwodzie
Okna powinny być o wskaźniku oceny przybliŜonej izolacyjności akustycznej
właściwej przy przeszkleniu nie przekraczającym 50 %:
• sale zajęć wymagających koncentracji uwagi, pomieszczenia do pracy wymagającej
silnej koncentracji uwagi (sala konferencyjna, gabinety) - R A 2 min = 25 dB
• sale zajęć i pokoje biurowe - R A 2 min = 25 dB
• restauracja i kawiarnia - R A 2 min = 20 dB
Dla okien stanowiących 50% - 60% powierzchni ściany zewnętrznej wymagany
wskaźnik oceny izolacyjności akustycznej właściwej okien R A 2 min wzrasta o 1 dB, dla okien
stanowiących 60% - 70% powierzchni ściany zewnętrznej o 2 dB, a dla okien stanowiących
70% - 100 % powierzchni ściany zewnętrznej o 3 dB w stosunku do wymaganego wskaźnika
oceny izolacyjności akustycznej właściwej R A 2 min dla przeszklenia wynoszącego 50 %.
Przyjęte w projekcie budowlanym architektury stropodachy:
• płyta Ŝelbetowa gr. 25 cm. styropian gr. 20 cm. 2xpapa o wskaźniku oceny przybliŜonej
izolacyjności akustycznej właściwej R A2 = 54 dB spełnia wymagania normowe
• 2xpapa, styropian gr. 20 cm. blacha falista gr. min. 0,8 mm. wełna mineralna gr. 10 cm.
wełna mineralna o gęstości γ = 60 kg/m 3 , wełna mineralna gr. 5 cm. o gęstości γ = 80
kg/m 3 , gr. 20 cm. płyta OSB gr. 1,8 cm. lub płyta gipsowo – kartonowa gr. 2x1,25 cm. o
wskaźniku oceny przybliŜonej izolacyjności akustycznej właściwej R A2 = 50 dB spełnia
wymagania
6.2. Przegrody wewnętrzne
Przyjęte w projekcie budowlanym architektury ściany wewnętrzne:
• sala widowiskowa - ściany Ŝelbetowe gr. 40 cm. o wskaźniku oceny przybliŜonej
izolacyjności akustycznej właściwej R 'A1 = 65 dB spełniają wymagania
Drzwi do sali widowiskowej podwójne o wskaźniku oceny izolacyjności akustycznej
właściwej R 'A1min = 30 dB kaŜdych drzwi, uszczelnione na obwodzie
• sala kameralna - ściany Ŝelbetowe gr. 40 cm. o wskaźniku oceny przybliŜonej
izolacyjności akustycznej właściwej R 'A1 = 65 dB spełniają wymagania
Drzwi do sali kameralnej podwójne o wskaźniku oceny izolacyjności akustycznej
właściwej R 'A1min = 30 dB kaŜdych drzwi, uszczelnione na obwodzie
• bloki silikatowe gr. 24 cm. obustronnie tynkowane tynkiem cementowo - wapiennym
gr. 1,0 cm. o wskaźniku oceny przybliŜonej izolacyjności akustycznej właściwej
R 'A1 = 51 dB spełniają wymagania
• bloki silikatowe gr. 12 cm. obustronnie tynkowane tynkiem cementowo - wapiennym
gr. 1,0 cm. o wskaźniku oceny przybliŜonej izolacyjności akustycznej właściwej
R 'A1 = 45 dB spełniają wymagania
Drzwi między salami zajęć a korytarzem powinny być o wskaźniku oceny
izolacyjności akustycznej właściwej R 'A1min = 25 dB.
Drzwi między pokojami biurowymi powinny być o wskaźniku oceny izolacyjności
akustycznej właściwej R 'A1min = 20 dB, a między pokojami biurowymi a korytarzem
R 'A1min = 25 dB.
Drzwi między pokojami do pracy wymagającej koncentracji uwagi powinny być o
wskaźniku oceny izolacyjności akustycznej właściwej R 'A1min = 30 dB, a między pokojami do
pracy wymagającej koncentracji uwagi a korytarzem R 'A1min = 25 dB.
Obudowa pionów instalacyjnych blokami silikatowymi gr. 12 cm. tynkowanymi
tynkiem cementowo - wapiennym gr. 1,0 cm. o wskaźniku oceny przybliŜonej izolacyjności
akustycznej właściwej R ' A 2 = 41 dB spełniają wymagania.
Przyjęte w projekcie budowlanym architektury stropy:
• piwnica - parter - płyta Ŝelbetowa gr. 30 cm. podłoga pływajaca (mata akustyczna gr.
1 cm. styropian twardy gr. 4 cm. do prowadzenia instalacji, szlichta zbrojona gr. 4 cm. z
dylatacją na obwodzie i posadzka gr. 3 cm. o wskaźniku oceny przybliŜonej izolacyj'
ności akustycznej właściwej R A1 = 58 dB i waŜonym wskaźniku poziomu uderzeniowego
'
znormalizowanego przybliŜonego L n , w = 54 dB spełnia wymagania
• parter - I piętro - płyta Ŝelbetowa gr. 28 cm. podłoga pływajaca (mata akustyczna gr.
1 cm. styropian twardy gr. 4 cm. do prowadzenia instalacji, szlichta zbrojona gr. 4 cm. z
dylatacją na obwodzie i posadzka gr. 3 cm. o wskaźniku oceny przybliŜonej izolacyj'
ności akustycznej właściwej R A1 = 56 dB i waŜonym wskaźniku poziomu uderzeniowego
'
znormalizowanego przybliŜonego L n , w = 55 dB spełnia wymagania
6.3. Wytłumienie pomieszczeń
W pomieszczeniach, w których przebywa duŜa ilość osób naleŜy wprowadzić sufity
dźwiękochłonne o współczynniku pochłaniania α śr ≥ 0,8 np. Armstrong, Ecophon,
Euroacustic, Heradesign, Rockfon itp. obniŜające poziom dźwięku hałasu w tych
pomieszczeniach i jednocześnie poprawiające zrozumiałość słowa - sale zajęć, sala
konferencyjna, biuro informacji turystycznej, pomieszczenia świetlicy środowiskowej,
pomieszczenia Rady Miasta i Urzędu Stanu Cywilnego, sala spotkań osób starszych i
niepełnosprawnych, galeria wystawiennicza, kawiarnia i restauracja oraz halle i korytarze.
7. ADAPTACJA AKUSTYCZNA SALI WIDOWISKOWEJ Z REśYSERKĄ i SALI KAMERALNEJ
Opracowaniem akustyki wnętrz objęto salę widowiskową z reŜyserką i salę
kameralną. W salach tych celem adaptacji akustycznej jest zapewnienie dobrej
zrozumiałości muzyki i słowa, nie mniejszej niŜ 80 %, dlatego naleŜy tak zaprojektować
sale, aby wyeliminować szkodliwe zjawiska akustyczne takie jak echo, koncentracja
energii dźwiękowej, powstawanie fali stojącej itp. a opóźnienie pierwszego odbicia fali
dźwiękowej w stosunku do fali bezpośredniej nie powinno przekraczać 35 ms. Warunki
akustyczne panujące we wnętrzu sal zaleŜą od ich chłonności akustycznej i stopnia
rozproszenia
energii
dźwiękowej.
Wprowadzając
do
wnętrza
sal
materiały
dźwiękochłonne zwiększa się ich chłonność akustyczną. Materiały dźwiękochłonne
pochłaniając część energii akustycznej padającej na ich powierzchnie zmniejszają
energię akustyczną fal odbitych i poziom hałasu, eliminując wraŜenie potęgowania
hałasu
powodowanego
przez
wielokrotne
odbicia,
zwiększając
jednocześnie
zrozumiałość mowy i zapewniając dobre brzmienie dźwięku.
Jednym z najwaŜniejszych parametrów określających jakość akustyczną wnętrza
jest czas pogłosu T, czyli czas w którym energia dźwiękowa maleje o 60 dB. Optymalny
czas pogłosu T zaleŜy od kubatury i przeznaczenia pomieszczenia. Zbyt długi czas pogłosu
zmniejsza zrozumiałość mowy i muzyki, gdyŜ zniekształca i zamazuje poszczególne dźwięki
następujące po sobie. Powoduje to równieŜ zwiększenie poziomu dźwięku źródeł
znajdujących się w danym pomieszczeniu, gdyŜ moc akustyczna źródła zostaje
zwiększona
o
moc
akustyczną
fal
odbitych
od
powierzchni
ograniczających
pomieszczenie. Za krótki czas pogłosu powoduje nienaturalność brzmienia mowy i muzyki.
7.1. Adaptacja akustyczna sali widowiskowej
7.1.1 Ukształtowanie sali widowiskowej
W sali widowiskowej będą odbywały się uroczystości gminne, spektakle słowno muzyczne oraz projekcje filmowe. W sali wyodrębniono podium i widownię.
Na gruncie analizy graficznej rozkładu energii dźwiękowej przeprowadzonej na
rzucie i przekroju sali widowiskowej zaproponowano ukształtowanie ścian bocznych i sufitu
odpowiednio kierujące energię dźwiekową.
W przedniej części ścian bocznych
zaprojektowano ekrany akustyczne odpowiednio kierunkujące energię dźwiękową w
stosunku do źródła znajdującego się na podium, co polepszy nagłośnienie środkowej i
tylnej części sali widowiskowej. Sufit gładki z widocznymi podciągami, w przedniej części
w postaci ekranów akustycznych odpowiednio kierunkujących energię dźwiękową w
stosunku do źródła znajdującego się na podium, w dalszej części poziome.
Propozycję ukształtowania sali widowiskowej pokazano na rzucie i przekroju sali w
projekcie budowlanym architektury. W projekcie wykonawczym po sprecyzowaniu wielkości ekranu kinowego podane będzie ostateczne ukształtowanie ścian bocznych i sufitu.
7.1.2. Parametry geometryczne sali
• długość - 20,8 m. szerokość - 16,0 m. wysokość (śr.) - 6,5 m.
• proporcje sali – 20,8 : 16,0 : 6,5 = 3,2 : 2,5 : 1
• kubatura sali V = 2160 m3 , kubatura na jedna osobę 5,4 m 2
• powierzchnia całkowita S c = 1088 m 2 : podłoga - 332 m 2 , w tym widownia 180 m 2 ,
• podium 60 m 2 , sufit (w rzucie) - 332 m 2 , ściana tylna - 58 m 2 , w tym: okno 1 m 2 ,
• ściany boczne - 2x135 m 2 = 270 m 2 , w tym drzwi 9 m 2
• ściana przednia - 96 m 2 , w tym ekran kinowy 78 m 2
7.1.3. ZałoŜenia czasu pogłosu
Dla sali widowiskowej o kubaturze V = 2160 m 3 optymalny czas pogłosu T opt = 1,0 s.
stały w funkcji częstotliwości z dopuszczalnym odchyleniem ± 20 % od charakterystyki
prostoliniowej.
7.1.4. Proponowane materiały i ustroje akustyczne
Dla uzyskania załoŜonego czasu pogłosu proponowane są w auli następujące
materiały i ustroje akustyczne:
• widownia - miękkie fotele
• podłoga - wykładzina dywanowa
• podium - parkiet przemysłowy
• sufit - między podciągami podwieszone ekrany akustyczne wykonane z płyt gipsowo kartonowych gr. 2x1,25 cm. lub „Grubas” gr. 2 cm. lub drewna (np. płyty stolarskie
gr. 2 - 2,5 cm.) lub tynku gładkiego gr. 4 cm. na siatce i ruszcie stalowym. Nad nimi
ułoŜona miękka wełna mineralna gr. 5 cm.
• ściana tylna - boazeria drewniana szczelinowa gr. 10 cm. mocowana do konstrukcji z
łat z drewna klejonego 8ox50 mm. z podkładkami izolacyjnymi np. pianka polietylenowa, w rozstawie 60 cm. składająca się z półtwardych płyt z wełny mineralnej
gr. 8 cm. osłoniętych cienką tkaniną szklaną i płyt wiórowych, gipsowych lub listew
z drewna liściastego gr. 18 - 20 mm. szerokości 250 - 280 mm mocowanych w
odstępach 10 - 20 mm.
• ściany boczne - boazeria drewniana pełna gr. 5 cm. mocowana do konstrukcji z łat z
drewna klejonego 5ox42 mm. z podkładkami izolacyjnymi np. pianka polietylenowa, w rozstawie 60 cm. składająca się z półtwardych płyt z wełny mineralnej gr. 4
cm. osłoniętych cienką tkaniną szklaną i płyt wiórowych, gipsowych lub sklejki
gr. 8 mm
• ściana przednia - ekran kinowy
7.1.5. Obliczenia czasu pogłosu
Obliczenia czasu pogłosu przeprowadzono w oparciu o wzór Eyringe’a:
T=
0,163V
(s)
A e + 4mV
gdzie: T - czas pogłosu (s), V - kubatura sali (m 3), S - powierzchnia (m 2 )
A e = a e · S (m 2 ), a e = - ln (1 - a s ), A e - pochłanianie wg Eyringe'a
a e - współczynnik pochłaniania wg Eyringe'a
a s - współczynnik pochłaniania wg Sabine'a podawany przez producentów i
dostawców materiałów akustycznych
m - współczynnik zaleŜny od wilgotności względnej powietrza w pomieszczeniu
Parametry akustyczne wielofunkcyjnej sali widowiskowej oraz obliczenia czasu
pogłosu przedstawiono w tabeli I dołączonej do niniejszego opracowania. Uzyskano czas
pogłosu T = 0,89 - 1,02 s. zgodnie z załoŜeniami.
7.2. Adaptacja akustyczna sali kameralnej
W sali kameralnej będą odbywały się kameralne audycje słowno - muzyczne oraz
zabawy dla 150 osób.
7.1.1 Ukształtowanie sali kameralnej
Ze względu na róŜnorodność imprez słowno - muzycznych planowanych w sali
kameralnej zaprojektowano ją jako wnętrze bezkierunkowe. Adaptacja akustyczna sali
kameralnej ma na celu zapewnienie równomiernego rozkładu energii dźwiękowej.
Podłoga sali projektowana jest płaska, sufit składa się z poziomych elementów
podwieszonych między dźwigarami. Na ścianach zaprojektowano naprzemiennie
elementy pochłaniające - boazeria drewniana szczelinowa gr. 10 cm. i odbijające drewno bezpośrednio na ścianie lub tynk gładki.
7.2.1. Parametry geometryczne sali kameralnej
• długość - 13,3 m. szerokość - 12,8 m. wysokość (śr.) - 7,0 m.
• proporcje sali - 13,3 : 12,8 : 7,0 = 3,1 : 2,6 : 1
• kubatura sali V = 1192 m 2 , kubatura na jedna osobę 6,6 m 2
• powierzchnia całkowita S c = 706 m 2 : podłoga - 170 m 2 , sufit - 170 m 2 ,
• ściana zewnętrzna - 93 m 2
• ściana zewnętrzna z drzwiami - 90 m 2 , w tym drzwi 16 m 2 ,
• ściana z magazynem - 90 m 2 , w tym drzwi 6 m 2
• ściana z foyer - 93 m 2 , w tym drzwi 8 m 2
7.2.2. ZałoŜenia czasu pogłosu
Dla sali kameralnej o kubaturze V = 1192 m 3 optymalny czas pogłosu T opt = 0,9 s.
stały w funkcji częstotliwości z dopuszczalnym odchyleniem ± 20 % od charakterystyki
prostoliniowej.
7.2.3. Proponowane materiały i ustroje akustyczne
Dla uzyskania załoŜonego czasu pogłosu proponowane są w sali kameralnej
następujące materiały i ustroje akustyczne:
• podłoga - parkiet przemysłowy
• sufit - między podciągami podwieszone ekrany akustyczne wykonane z płyt gipsowo kartonowych fakturowych gr. 2x1,25 cm. lub tynku fakturowego gr. 4 cm. na siatce i
ruszcie stalowym. Nad nimi ułoŜona miękka wełna mineralna gr. 5 cm.
• ściany - 1/2 powierzchni boazeria drewniana szczelinowa gr. 10 cm. mocowana do
konstrukcji z łat z drewna klejonego 8ox50 mm. z podkładkami izolacyjnymi np.
pianka polietylenowa, w rozstawie 60 cm. składająca się z półtwardych płyt z
wełny mineralnej gr. 8 cm. osłoniętych cienką tkaniną szklaną i płyt wiórowych,
gipsowych lub listew z drewna liściastego gr. 18 - 20 mm. szerokości 250 - 280 mm
mocowanych w odstępach 10 - 20 mm.
- 1/2 powierzchni drewno pełne bezpośrednio na ścianie lub tynk gładki
Parametry akustyczne sali kameralnej oraz obliczenia czasu pogłosu przedstawiono
w tabeli II dołączonej do niniejszego opracowania. Uzyskano czas pogłosu T = 0,81 - 1,03 s
zgodnie z załoŜeniami.
7,3. Wytyczne akustyki wnętrz dla reŜyserki
W projekcie budowlanym architektury projektowana jest z tyłu sali widowiskowej
reŜyserka dźwięku i projekcyjna.
Dla reŜyserki dźwięku i projekcyjnej o kubaturze V = 60 m 3 optymalny czas pogłosu
T opt = 0,4 s. stały w funkcji częstotliwości z dopuszczalnym odchyleniem ± 20 % od charakterystyki prostoliniowej.
W celu zapewnienia prawidłowych warunków dźwiękowych naleŜy wprowadzić
następujące materiały i ustroje akustyczne:
• podłoga - parkiet przemysłowy
• sufit - dźwiękochłonny np. Ecophon, Euroacustic, Heradesign, Rockfon itp. o współczynniku pochłaniania α śr ≥ 0,8
• ściany - przednia - tynk gładki, pozostałe - materiały lub ustroje akustyczne o
współczynniku pochłaniania α śr ≥ 0,5
8. ZABEZPIECZENIA PRZECIWDŹWIEKOWE POMIESZCZEŃ TECHNICZNYCH I INSTALACJI
8.1. Zabezpieczenia przeciwdźwiękowe pomieszczeń i instalacji wentylacyjno –
klimatyzacyjnych
W budynku Ratusz - ZduńskoWolskie Centrum Kultury projektowana jest wentylacja
mechaniczna nawiewno - wywiewna z ogrzewanem i chłodzeniem powietrznym
wielofunkcyjnej sali widowiskowej z reŜyserką, sali kameralnej, foyer, kas, szatni, wentylacja
mechaniczna nawiewno – wywiewna restauracji i kawiarni, kuchni z zapleczem,
pomieszczeń USC, pomieszczeń świetlicy środowiskowej, pomieszczeń Rady Miasta,
garderób, magazynów i sanitariatów.
Wentylacja mechaniczna nawiewno - wywiewna realizowana jest centralami
wentylacyjnymi nawiewno - wywiewnymi umieszczonymi na dachu budynku oraz jednym
układem dwóch centralek podwieszanych w budynku. Ogrzewanie i chłodzenie jest 2
agregatami
wody
lodowej
umieszczonymi
na
dachu
budynku,
Wentylację
w
pomieszczeniach higieniczno - sanitarnych oraz nieprzeznaczonych na stały pobyt ludzi
zapewnią indywidualne wentylatory wyciągowe umieszczone w pomieszczeniach, z
wyrzutem wyprowadzonym nad dach budynku. W garaŜu projektowana jest wentylacja
mechaniczna
wyciagowa
realizowana
wentylatorami
dachowymi,
sterowana
detektorami tlenku węgla rozmieszczonymi w całym garaŜu. W serwerowni chłodzenie
klimatyzatorami typu split z jednostkami zewnętrznymi umieszczonymi w garaŜu.
Wg informacji projektanta wentylacji i klimatyzacji projektowane są urządzenia o
przewidywanych poziomach dźwięku A L A i poziomach mocy akustycznej A L wA :
- centrale wentylacyjne - L wA = 51 - 65 dB do otoczenia, L wA = 61 - 74 dB do kanału
czerpnego, L wA = 77 -85 dB do kanału wyrzutowego
- agregaty wody lodowej - L A = 61 dB w odległości 2 m.
NaleŜy wprowadzić następujące elementy ochrony przed hałasem:
• urządzenia zaopatrzone w fabryczną amortyzację tłumiącą drgania w min. 85% i
posadowione na amortyzatorach dobranych do parametrów urządzeń
• dla uniknięcia hałasów natury aerodynamicznej szybkość przepływu w kanałach
głównych nie powinna przekraczać 8 m/s, w odgałęzieniach 3 - 4 m/s, a na kratkach w
pomieszczeniach 0,5 - 2 m/s (w zaleŜności od usytuowania w pomieszczeniu i
odległości od słuchacza)
• łączenie odcinków kanałów blaszanych i podwieszenie ich pod stropem oraz przepusty
przez przegrody powinny być izolowane przekładkami spręŜystymi
• kanały blaszane przechodzące przez pomieszczenia hałaśliwe powinny być
obmurowane
• w sieci instalacyjnej przewidzieć tłumiki akustyczne zapewniające normowe poziomy
dźwięku w pomieszczeniach i środowisku zewnętrznym podane w p. 4 opracowania
• tłumiki akustyczne lokalizować jak najbliŜej urządzeń wentylacyjnych
• w dalszej części projektowania, po doborze urządzeń wentylacyjno - klimatyzacyjnych,
naleŜy wykonać analizę oddziaływania zewnętrznych urządzeń wentylacyjno klimatyzacyjnych do środowiska i na tej podstawie podjąć decyzję o dodatkowych
zabezpieczeniach akustycznych - ekrany i osłony akustyczne hauby i podstawy
tłumiące zapewniające normowe poziomy dźwięku A w pomieszczeniach i środowisku
zewnętrznym
8.2. Zabezpieczenia instalacji c.o. i c.w. i wodno – kanalizacyjnych
W budynku węzeł cieplny i przyłącze wody zlokalizowano na poziomie -1.
NaleŜy wprowadzić następujące elementy ochrony przed hałasem:
• w węźle cieplnym podłoga wydzielona z konstrukcji budynku
• urządzenia zaopatrzone w fabryczną amortyzację redukującą drgania w min. 85% oraz
posadowione na amortyzatorach lub fundamentach dobranych do parametrów
urządzeń
• osłony szachtów o izolacyjności akustycznej R w ≥ 20 dB
• mocowanie elastyczne rur w.c. i w.z. do przegród budowlanych
• stosowanie armatury czerpalnej z wylewkami zakończonymi napowietrzakami
• ograniczenie ciśnienia w wewnętrznych instalacjach w.c. i w.z. poprzez zastosowanie
reduktorów ciśnienia na indywidualnych przyłączach
• zastosowanie zaworów kulowych zamiast zaworów grzybkowych
• stosowanie armatury ceramicznej jednouchwytowej
• zabezpieczenia ograniczające przenoszenie drgań z sieci przewodów i urządzeń na
konstrukcję budynku:
* stosowanie wstawek amortyzacyjnych łączących pompy z siecią przewodów
* podwieszenie i podparcie sieci przewodów izolować przekładkami spręŜystymi
* przepusty przewodów instalacyjnych przez ściany i stropy oraz mocowanie do ścian
poprzez przekładki spręŜyste
* przy grzejnikach montowanie zaworów termostatycznych i odpowietrzających
* na pionach c.o. montowanie automatycznych odpowietrzaków
• w przypadku wewnętrznego odwodnienia dachów rury spustowe prowadzić w
murowanych kanałach
8.2. Zabezpieczenia instalacji dźwigowej
NaleŜy wprowadzić następujące elementy ochrony przed hałasem:
• szyby dźwigowe Ŝelbetowe wydylatowane z konstrukcji budynku
• w kabinach powinny być stosowane drzwi automatyczne
• drzwi przystankowe powinny być automatyczne lub półautomatyczne wyposaŜone w
układ samozamykający o łagodnej charakterystyce siły powrotnej
9. UWAGI KOŃCOWE
Projekt wykonawczy architektury i instalacji wentylacji i klimatyzacji powinien być
uzgodniony z akustykiem, a po zrealizowaniu inwestycji naleŜy wykonać sprawdzające
pomiary poziomu dźwięku A w pomieszczeniach i środowisku.
Opracowała:
Warszawa, styczeń 2011 r.
mgr inŜ. Ewa Urbańska
Tabela I. Bilans pochłaniania i czasu pogłosu wielofunkcyjnej sali widowiskowej o kubaturze V = 2160 m 3
L.p.
Powierzchnie i ustroje
125 Hz
S
2
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
akustyczne
(m )
a
A
a
A
a
A
a
A
a
A
A
A
1
Widownia
180
0,57
102,6
0,69
124,2
0,75
135,0
0,77
138,6
0,77
138,6
0,75
135,0
2
Podłoga - wykł. dywanowa
92
0,08
7,4
0,10
9,2
0,16
14,7
0,22
20,2
0,30
27,6
0,36
33,1
3
Podium - parkiet przemysł.
60
0,03
1,8
0,04
2,4
0,06
3,6
0,10
6,0
0,12
7,2
0,14
8,4
4
Sufit – tynk
302
0,26
104,0
0,20
80,0
0,16
64,0
0,12
48,0
0,10
40,0
0,10
40,0
5
Oświet. i wentylacja
30
0,16
4,8
0,20
6,0
0,30
9,0
0,35
10,5
0,29
8,7
0,21
6,3
6
Ściana tyl. - b. szczelinowa
57
0,76
10,4
0,56
8,3
0,34
6,2
0,22
6,2
0,17
8,3
0,11
8,3
7
Ściana tylna - okno
1
0,3
0,3
0,25
0,3
0,16
0,2
0,1
0,1
0,06
0,1
0,04
0,1
8
Ściany boczne - b. pełna
261
0,26
67,9
0,20
52,2
0,16
41,8
0,12
31,3
0,10
26,1
0,10
26,1
9
Drzwi
9
0,30
2,7
0,20
1,8
0,20
1,8
0,15
1,4
0,12
1,1
0,10
0,9
10
Ekran kinowy
78
0,28
21,8
0,29
22,6
0,30
23,4
0,28
21,8
0,25
19,5
0,22
17,2
11
Obramowanie ekranu
18
0,04
0,7
0,23
4,1
0,40
7,2
0,57
10,3
0,53
9,5
0,40
7,2
1088
-
324,4
-
311,1
-
306,9
-
294,4
-
286,7
-
282,6
2
17
Suma S i A s (m )
18
Średni współ. pochł. a s
-
0,300
-
0,295
-
0,280
-
0,270
-
0,265
-
0,260
-
19
Współ. pochł. a e
-
0,36
-
0,35
-
0,33
-
0,31
-
0,31
-
0,30
-
-
-
392
-
381
-
359
-
337
-
337
-
326
-
9
18
36
346
355
362
20
2
Pochłanianie A e (m )
2
-
-
-
-
-
-
-
22
4mV (m )
A e + 4mV (m 2 )
-
-
392
-
381
-
359
23
T (s)
-
0,89
-
0,92
-
0,98
-
21
1,02
-
0,99
-
0,97
-
Tabela II. Bilans pochłaniania i czasu pogłosu sali kameralnej o kubaturze V = 1192 m 3
L.p.
Powierzchnie i ustroje
S
125 Hz
2
akustyczne
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
(m )
a
A
a
A
a
A
a
A
a
A
A
A
1
Podłoga - parkiet przemysł.
170
0,03
5,1
0,04
6,8
0,06
10,2
0,10
17,0
0,12
20,4
0,14
23,8
2
Sufit - tynk fakturowy
140
0,05
7,0
0,08
11,2
0,10
14,0
0,12
16,8
0,14
19,6
0,16
22,4
3
Oświetlenie i wentylacja
30
0,16
4,8
0,20
6,0
0,30
9,0
0,35
10,5
0,29
8,7
0,21
6,3
4
Ściany - b. szczel. gr. 10 cm.
168
0,76
127,7
0,56
94,1
0,34
57,1
0,22
40,0
0,17
28,6
0,11
18,5
5
Ściany - drewno lub tynk
168
0,05
8,4
0,04
6,7
0,03
5,0
0,03
5,0
0,04
6,7
0,04
6,7
6
Drzwi
30
0,30
9,0
0,20
6,0
0,20
6,0
0,15
4,5
0,12
3,6
0,10
3,0
7
150 osób
-
0,25
37,5
0,36
54,0
0,42
63,0
0,46
69,0
0,52
78,0
0,56
84,0
706
-
199,5
-
184,8
-
164,3
-
162,8
-
165,6
-
164,7
2
8
Suma S i A s (m )
9
Średni współ. pochł. a s
-
0,285
-
0,260
-
0,235
-
0,230
-
0,235
-
0,235
-
10
Współ. pochł. a e
-
0,34
-
0,30
-
0,27
-
0,26
-
0,27
-
0,27
-
2
11
Pochłanianie A e (m )
-
-
240
-
212
-
191
-
184
-
191
-
191
12
-
-
-
-
-
-
-
-
5
-
10
-
20
13
4mV (m 2 )
A e + 4mV (m 2 )
240
-
212
-
191
-
189
-
201
-
211
14
T (s)
-
-
0,92
-
1,02
-
1,03
-
0,97
-
0,92
-
0,81
26
