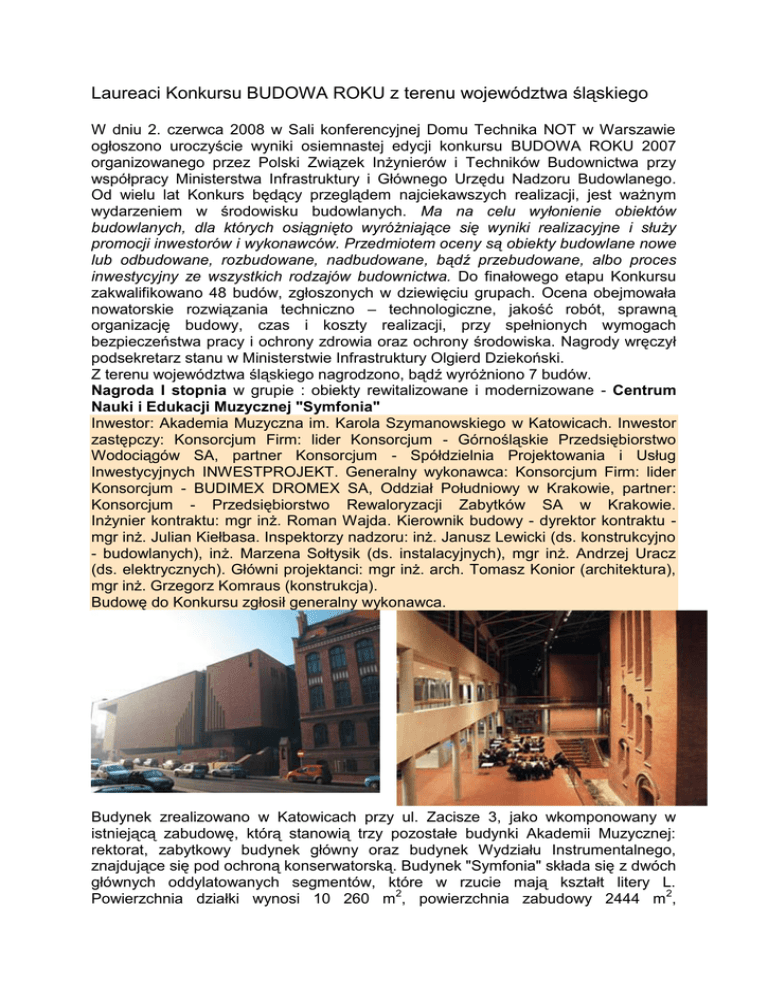

Laureaci Konkursu BUDOWA ROKU z terenu województwa śląskiego
W dniu 2. czerwca 2008 w Sali konferencyjnej Domu Technika NOT w Warszawie
ogłoszono uroczyście wyniki osiemnastej edycji konkursu BUDOWA ROKU 2007
organizowanego przez Polski Związek Inżynierów i Techników Budownictwa przy
współpracy Ministerstwa Infrastruktury i Głównego Urzędu Nadzoru Budowlanego.
Od wielu lat Konkurs będący przeglądem najciekawszych realizacji, jest ważnym
wydarzeniem w środowisku budowlanych. Ma na celu wyłonienie obiektów
budowlanych, dla których osiągnięto wyróżniające się wyniki realizacyjne i służy
promocji inwestorów i wykonawców. Przedmiotem oceny są obiekty budowlane nowe
lub odbudowane, rozbudowane, nadbudowane, bądź przebudowane, albo proces
inwestycyjny ze wszystkich rodzajów budownictwa. Do finałowego etapu Konkursu
zakwalifikowano 48 budów, zgłoszonych w dziewięciu grupach. Ocena obejmowała
nowatorskie rozwiązania techniczno – technologiczne, jakość robót, sprawną
organizację budowy, czas i koszty realizacji, przy spełnionych wymogach
bezpieczeństwa pracy i ochrony zdrowia oraz ochrony środowiska. Nagrody wręczył
podsekretarz stanu w Ministerstwie Infrastruktury Olgierd Dziekoński.
Z terenu województwa śląskiego nagrodzono, bądź wyróżniono 7 budów.
Nagroda I stopnia w grupie : obiekty rewitalizowane i modernizowane - Centrum
Nauki i Edukacji Muzycznej "Symfonia"
Inwestor: Akademia Muzyczna im. Karola Szymanowskiego w Katowicach. Inwestor
zastępczy: Konsorcjum Firm: lider Konsorcjum - Górnośląskie Przedsiębiorstwo
Wodociągów SA, partner Konsorcjum - Spółdzielnia Projektowania i Usług
Inwestycyjnych INWESTPROJEKT. Generalny wykonawca: Konsorcjum Firm: lider
Konsorcjum - BUDIMEX DROMEX SA, Oddział Południowy w Krakowie, partner:
Konsorcjum - Przedsiębiorstwo Rewaloryzacji Zabytków SA w Krakowie.
Inżynier kontraktu: mgr inż. Roman Wajda. Kierownik budowy - dyrektor kontraktu mgr inż. Julian Kiełbasa. Inspektorzy nadzoru: inż. Janusz Lewicki (ds. konstrukcyjno
- budowlanych), inż. Marzena Sołtysik (ds. instalacyjnych), mgr inż. Andrzej Uracz
(ds. elektrycznych). Główni projektanci: mgr inż. arch. Tomasz Konior (architektura),
mgr inż. Grzegorz Komraus (konstrukcja).
Budowę do Konkursu zgłosił generalny wykonawca.
Budynek zrealizowano w Katowicach przy ul. Zacisze 3, jako wkomponowany w
istniejącą zabudowę, którą stanowią trzy pozostałe budynki Akademii Muzycznej:
rektorat, zabytkowy budynek główny oraz budynek Wydziału Instrumentalnego,
znajdujące się pod ochroną konserwatorską. Budynek "Symfonia" składa się z dwóch
głównych oddylatowanych segmentów, które w rzucie mają kształt litery L.
Powierzchnia działki wynosi 10 260 m2, powierzchnia zabudowy 2444 m2,
powierzchnia użytkowa budynku 7339 m2, a kubatura 50 040 m3. W budynku
znajduje się sala audytoryjna o zmiennych parametrach kubaturowych dla 480
widzów oraz 100-osobowej orkiestry i 100-osobowego chóru, dostosowana również
do potrzeb koncertów symfonicznych, występów indywidualnych, konferencji,
rejestracji nagrań itp., biblioteka z czytelnią oraz fonoteka i stanowiska odsłuchowe,
pracownia komputerowa (12 stanowisk), sale do zajęć terapeutycznych, laboratorium
dźwięku, pomieszczenia administracji, bufet studencki, archiwum kultury śląskiej,
zaplecze artystów, pokoje gościnne, garaż podziemny, pomieszczenia techniczne.
Konstrukcja budynku żelbetowa monolityczna, posadowienie na płycie
fundamentowej. W związku z realizowaniem nowego budynku w zabudowie zwartej,
podczas realizacji części podziemnej zastosowano ścianki szczelne stalowe, ścianki
berlińskie oraz palisady kotwione. Poza tym pogłębiono fundamenty budynków
sąsiednich. Część nadziemna składa się z dwu segmentów oraz budynku stacji
transformatorowej. Przestrzeń między segmentami stanowi zamknięcie i foyer sali
koncertowej, zwieńczone w poziomie dachu świetlikiem. Dach sali koncertowej,
atrium oraz świetlik w konstrukcji stalowej. Obydwa budynki łączą cztery kładki o
konstrukcji stalowej. W dachu sali koncertowej zastosowano płyty prefabrykowane
tworząc formę kopuły. Elementy żelbetowe wykonano z beton klasy C30/37 oraz stali
zbrojeniowej gatunku St500B. Ściany klatek schodowych oraz atrium mają
wykończenie w postaci betonu architektonicznego. W budynku zainstalowano cztery
nowoczesne dźwigi osobowe. Budynek jest przystosowany dla osób
niepełnosprawnych. Został wyposażony we wszystkie niezbędne instalacje. Całość
prac wykonano w ciągu 23 miesięcy.
Nagroda I stopnia w grupie :obiekty handlowe - Centrum Handlowe FORUM
Gliwice
Inwestor: FORUM GLIWICE Sp. z o.o., Gliwice. Generalny wykonawca: BUDIMEX
DROMEX SA, Warszawa, Oddział Południowy w Krakowie. Inspektorzy nadzoru: mgr
inż. Wacław Górecki (ds. budowlanych), mgr inż. Stanisław Pierzycki (ds.
konstrukcyjno-budowlanych), mgr inż. Józef Broj (ds. sieci kablowych i instalacji
elektrycznych), mgr inż. Jacek Kokowski (ds. sieci instalacyjnych). Kierownik
budowy: mgr inż. Mieczysław Dańda. Główni projektanci: dr inż. arch. Marek
Gachowski (architektura), mgr inż. Arkadiusz Moroński (konstrukcja).
Budowę do Konkursu zgłosił generalny wykonawca.
Obiekt zlokalizowany w Gliwicach przy ul. Lipowej 3. Wymiary w rzucie 246×180,7 m,
wysokość 21,11 m. Ma trzy kondygnacje nadziemne i jedną podziemną. Siatka
konstrukcyjna w obiekcie o wymiarach 8,2×8,5 m. Budynek pod względem
funkcjonalnym podzielono na następujące strefy: parking podziemny, galerie małych
sklepów, sklepy duże, w tym supermarket Carrefour, kina (13 sal kinowych), część
techniczna. Liczba sklepów wynosi 130. Parking z 1000 miejsc postojowych dla
samochodów, a liczba miejsc pracy w centrum handlowym wynosi 1200.
Powierzchnia działki budowlanej: 44 401 m2, powierzchnia zabudowy: 32 230 m2,
powierzchnia użytkowa budynku 51 891 m2, a kubatura 528 968 m3. Konstrukcja
budynku żelbetowa słupowo - płytowa, lokalnie płytowo - ścianowa. Zastosowano
ściany szczelinowe oraz płytę fundamentową. Sztywność przestrzenną budynku
zapewniają trzony usztywniające w postaci szybów dźwigowych, ścian klatek
schodowych i pionów instalacyjnych oraz ścian utwierdzonych w płycie
fundamentowej. Jako materiały konstrukcyjne zastosowano: beton klasy C25/30,
C30/37 i C35/45 o stopniu wodoszczelności W6 i W8, stal zbrojeniową znaku
RB500W, 18G2-b, St3S-b oraz bloczki silikatowe, z betonu komórkowego YTONG,
betonowe. Pokrycie dachu z folii układanej na ociepleniu z wełny mineralnej (na
dachach żelbetowych) oraz z blachy fałdowej. Świetliki są o konstrukcji aluminiowej.
Ściany wewnętrzne z bloczków z betonu komórkowego.
Podstawowe materiały elewacyjne: elementy aluminiowo-szklane, panele ścienne
metalowe z ociepleniem, bloczki betonowe. Zakres prac obejmował także całość
robót infrastruktury zewnętrznej, jak drogi, place, chodniki, zieleń oraz renowację ulic
przyległych. Budynek jest wyposażony we wszystkie niezbędne instalacje. Całość
prac wykonano w ciągu 19 miesięcy.
Nagroda II stopnia w grupie :obiekty biurowe - Przebudowa i rozbudowa zespołu
obiektów Rejonu Dystrybucji Lubliniec ENION SA w Lublińcu
Inwestor: ENION SA Oddział w Częstochowie, Zakład Energetyczny Częstochowa
Generalny wykonawca: CZPBP PRZEMYSŁÓWKA SA, Częstochowa.Kierownicy
budowy: mgr inż. Bogdan Wojtyra, tech. Janusz Kałka. Inspektor nadzoru: tech.
Roman Mazur. Główni projektanci: mgr inż. arch. Paweł Korzewski (architektura), inż.
Kazimierz Kozłowski (konstrukcja).
Budowę do Konkursu zgłosił generalny wykonawca.
Przebudowano i rozbudowano budynek administracyjny, budynek portierni oraz
obiekty magazynowo - składowe. Powierzchnia działki wynosi 7700 m 2, powierzchnia
zabudowy 1728 m2 (budynek administracyjny, portiernia i składowisko magazynowe),
powierzchnia użtkowa budynków ogółem 3051 m2, a kubatura 14 840 m3, Budynek
administracyjny o powierzchnię zabudowy 1213 m2 ,powierzchni użytkowej 1183 m2 i
kubaturze 12 341 m3. W jego podpiwniczeniu znajduje się sala wielofunkcyjna na 100
osób, wraz z zapleczem magazynowo - technicznym, hol, szatnia węzeł sanitarny
wentylatornia
oraz
pomieszczenia
wymiennika
ciepła
geotermalnego
wspomagającego ogrzewanie budynku. Okna i drzwi zewnętrzne aluminiowe lub
stalowe, szklone szybami zespolonymi. Budynek wyposażono we wszystkie
niezbędne instalacje. Budynek portierni jest obiektem parterowym o powierzchni
zabudowy 39 m2 i kubaturze 116 m3. Zastosowano konstrukcję mieszaną ścianowo -
szkieletową, ze stropem gęstożebrowym Akermana grubości 19 cm, oraz stalową
słupowo - ryglową ze ścianami osłonowymi. Wykonano stropodach wentylowany
jednospadowy z płytek korytkowych, o nachyleniu 3%, kryty gontem bitumicznym.
Izolację termiczną grubości 15 cm ułożono na stropie. Mury fundamentowe
wykonano z bloczków betonowych, grubości 38 cm, i ocieplono styropianem
utwardzonym, ściany zewnętrzne nadziemia - z pustaków ceramicznych Porotherm,
a ściany działowe - główne z pustaków Porotherm i cegły dziurawki. Okna i drzwi
zewnętrzne aluminiowe i stalowe, szklone szybami zespolonymi. Budynek jest
wyposażony we wszystkie niezbędne instalacje. Budynek magazynowo - składowy
jednokondygnacyjny o stalowej konstrukcji słupowo – ryglowej o powierzchni
zabudowy 476 m2 i kubaturze 2373 m3. Na słupach zewnętrznych wykonano dwa
rygle kratownicowe wysokości 81 cm, podtrzymujące stalowe rygle, na których oparto
płatwie stalowe. Pokrycie dachu jednospadowego (o nachyleniu 5%) stanowią płyty
warstwowe grubości 100 mm. Budynek jest wyposażony we wszelkie niezbędne
instalacje. Wykonano również sieć wodociągową, kanalizacji sanitarnej, burzowej i
technologicznej, drenaż opaskowy, przyłącza ciepła geotermalnego i centrali pomp,
maszt antenowy, nawierzchnie dróg i chodników, oświetlenie terenu oraz
zmodernizowano ogrodzenie. Całą inwestycje wykonano w ciągu 22 miesięcy.
Nagroda III stopnia w grupie :obiekty rewitalizowane i modernizowane Modernizacja budynku Zakładu Opiekuńczo-Leczniczego w Gliwicach, przy ul.
Kozielskiej
Inwestor: Miasto Gliwice - Niepubliczny Zakład Opieki Zdrowotnej Vito-Med. Sp.z
o.o., Gliwice. Główny wykonawca: ROBIREX - Przedsiębiorstwo Produkcyjno Usługowo - Handlowe, Roman Biernacki, Gliwice. Kierownik budowy: tech. Grażyna
Supruniuk. Inspektor nadzoru: mgr inż. Mariusz Komidzierski. Główni projektanci:
mgr inż. arch. Halina Rakowska-Dzierżewicz (architektura), mgr inż. Jerzy
Dzierżewicz (konstrukcja).
Budowę do Konkursu zgłosił inwestor.
Budynek został wzniesiony w 1895 roku i rozbudowany w latach siedemdziesiątych
XX wieku. Jest to obiekt wolno stojący, o konstrukcji tradycyjnej, podpiwniczony,
dwukondygnacyjny, z użytkowym poddaszem doświetlonym lukarnami w połaciach
dachowych przekrytymi jednospadowymi daszkami pokrytymi dachówką ceramiczną.
Pierwotna część budynku składa się z głównego bloku centralnego i dwóch
przylegających do niego bocznych skrzydeł. Na zapleczu, w późniejszym okresie,
dobudowano oficynę przekrytą płaskim stropodachem pokrytym papą. Dachy
budynku wykonanego pierwotnie są strome dwuspadowe, pokryte dachówką
ceramiczną. Więźba dachowa drewniana. Ściany zewnętrzne i wewnętrzne
wykonane z cegły pełnej ceramicznej. Zasadnicza konstrukcja dachu krokwiowo
- płatwiowa. W części środkowej ośmioboczna wieża pokryta blachą. Stropy piwnic
żelbetowe, parteru i I piętra - typu Kleina na belkach stalowych, a poddasza drewniane. Nadproża okienne i drzwiowe łukowe z cegły, powyżej parteru
przebudowane na płaskie belkowe. Okna drewniane skrzynkowe, a drzwi zewnętrzne
drewniane dwuskrzydłowe. Cokół wokół budynku obłożony płytami z piaskowca.
Budynek ma dwie klatki schodowe i dobudowany dźwig szpitalny oraz podnośnik dla
osób niepełnosprawnych. Powierzchnia działki 11 258 m 2, powierzchnia zabudowy
920 m2, powierzchnia użytkowa budynku 1954 m 2, a kubatura 13 450 m3.
W ramach modernizacji w całym budynku wymieniono stolarkę okienną na nową
drewnianą, malowaną na brązowo. Wbudowano nowe parapety zewnętrzne i
wewnętrzne. Wymieniono wszystkie drzwi zewnętrzne. Założono nową instalację
centralnego ogrzewania. Przy wymianie okien i drzwi na zabytkowych fragmentach
elewacji zachowano ich istniejący układ i gabaryty. Wokół okien wykonano opaski
imitujące elementy oryginalne. Ściany zewnętrzne ocieplono warstwą styropianu i
pokryto cienkowarstwowym tynkiem mineralnym. Na dobudowanych fragmentach
budynku wykonano cokół z kamienia. Ocieplono również skośne połacie dachowe,
strop nad poddaszem oraz lukarny. Wymieniono zniszczone elementy więźby
dachowej i wieży, którą pokryto blachą miedzianą. Wymurowano kominy,
wymieniono rynny, rury spustowe i inne obróbki blacharskie oraz wykonano nowe
pokrycia dachówką karpiówką. Wyremontowano zewnętrzne schody kamienne oraz
wypełniono ubytki i odnowiono kute balustrady. Całość prac wykonano w ciągu 21
miesięcy.
Nagroda III stopnia w grupie: obiekty handlowe - SOSNOWIEC PLAZA
w Sosnowcu, ul. Sienkiewicza 2
Inwestor: Sosnowiec PLAZA Sp. z o.o., Warszawa. Generalny wykonawca: Warbud
SA, Warszawa. Kierownicy budowy: mgr inż. Wojciech Gwiżdż, inż. Andrzej Rapnik.
Inspektorzy nadzoru: mgr inż. Marek Budziński, inż. Paweł Łokaj, inż. Grzegorz
Sznerr. Główni projektanci: mgr inż. arch. Aleksander Skupiń (architektura), mgr inż.
Bogusław Wyżykowski (konstrukcja).
Budowę do Konkursu zgłosił generalny wykonawca.
Jest to obiekt handlowo - usługowo - rozrywkowy, z parkingiem podziemnym. Został
dostosowany do następujących funkcji: handel detaliczny (sklepy ze strefą zaplecza
do wynajęcia dla najemców indywidualnych, duże sklepy, supermarket), funkcje
gastronomiczne - mały punkt gastronomiczny do wynajęcia, zlokalizowany wokół
kawiarni na otwartym powietrzu, funkcje rozrywkowe - kompleks sal kinowych,
"Fantasty Park", kręgielnia. Powierzchnia działki wynosi 1331 m 2, powierzchnia
zabudowy 9732 m2, powierzchnia użytkowa budynku 31 468 m 2, a kubatura 168 854
m3. Podstawową funkcją budynku jest drobny handel detaliczny oraz centrum
rozrywkowe. Został on zaprojektowany jako ciąg sklepów i lokali usługowych
usytuowanych wzdłuż dwukondygnacyjnej alei lub supermarketu. Centralną częścią
supermarketu jest "Rynek" - kwadratowy dziedziniec zajmujący jedną czwartą
długości marketu w poziomie przyziemia, blisko głównego wejścia. W tym miejscu
zlokalizowano dwie windy towarowo - osobowe i schody ruchome. Na górnym
poziomie, oprócz lokali z drobnym handlem detalicznym, znajdują się punkty
gastronomiczne. W pobliżu zlokalizowano kompleks kin i centrum rozrywki z
kręgielnią i galerią rozrywki, zwaną "Fantasty Park".
Główny pasaż, na całej długości, jest dodatkowo doświetlony światłem naturalnym
przez pas świetlików umieszczonych w dachu, wykonany w formie kopuły. Zaplecze
gospodarcze, dostawa towarów oraz pomieszczenia socjalne zostały zlokalizowane
w północnej części budynku, natomiast biura i pomieszczenia obserwacji - na piętrze
w części południowej. Pomieszczenia techniczne - kotłownia, zbiorniki wody do celów
ppoż. - umieszczono na niższym piętrze parkingów. Inne urządzenia techniczne:
klimatyzacja, pompy ciepła i generatory chłodu umieszczono na dachu. Parking
wielopoziomowy zlokalizowano pod głównym budynkiem. Pierwszy poziom (-3,60 m)
rozciąga się pod całym budynkiem i jest częściowo otwarty. Drugi poziom (-7,20 m) zamknięty. Jego powierzchnia jest mniejsza niż powierzchnia poziomu pierwszego.
Komunikacja pionowa i wyjścia ewakuacyjne zapewniają klatki schodowe oraz dwie
windy towarowo - osobowe i 4 biegi chodników ruchomych. Obiekt jest
przystosowany dla osób niepełnosprawnych. Został wyposażony we wszystkie
niezbędne instalacje. Całość prac wykonano w ciągu 13 miesięcy.
Dyplom uznania w grupie: budynki mieszkalne (grupa I – o wartości do 30 mln zł)
Budynek mieszkalny nr 7 przy ul. Kilińskiego w Sosnowcu
Inwestor: Sosnowiecka Spółdzielnia Mieszkaniowa, Sosnowiec.
Generalny wykonawca: Przedsiębiorstwo Wielobranżowe POL-REM Sp. z o.o.,
Myszków. Kierownik budowy: tech. Krzysztof Pluskota. Inspektor nadzoru: mgr inż.
Michał Bętkowski. Główni projektanci: mgr inż. arch. Bogdan Roztropowicz
(architektura), mgr inż. Paweł Wyspiański, mgr inż. Alfred Czernecki (konstrukcja).
Budowę do Konkursu zgłosił inwestor i generalny wykonawca.
Budynek ma pięć kondygnacji nadziemnych i podpiwniczenie. Nawiązuje formą i linią
zabudowy do wcześniej zrealizowanych budynków wzdłuż ul. Kilińskiego w
Sosnowcu. Ma rozbudowaną część podziemną, parter z dużymi tarasami na części
podziemnej, stropodach skośny kryty dachówką cementową. Budynek liczy 59
mieszkań o łącznej powierzchni użytkowej 4675 m 2, w tym 11 - dwupokojowych, 8 trzypokojowych, 21 - czteropokojowych, 12 - pięciopokojowych i 7 sześciopokojowych. Na parterze znajduje się lokal użytkowy o powierzchni 48 m 2, a
w podziemiu - garaż o powierzchni użytkowej 687 m2, z 42 miejscami postojowymi
samochodów osobowych. Powierzchnia działki wynosi 6327 m 2, powierzchnia
zabudowy 1923 m2, powierzchnia użytkowa budynku 7586 m2, a kubatura 31 800 m3.
Ściany zewnętrzne są warstwowe, murowane z cegły silikatowej, grubości 25 i 18
cm, ocieplone warstwą styropianu grubości 12 cm. Ściany wewnętrzne nośne
wykonano z bloczków silikatowych i żelbetowe grubości 25 cm, a ściany lodżiowe - z
betonu komórkowego, grubości 24 cm, ocieplone styropianem. Stropy kondygnacji
mieszkalnych z elementów prefabrykowanych typu Rector, grubości 24 cm, a strop
nad piwnicą - żelbetowy. Do wykonania fragmentów stropów pod tarasem na
parterze zastosowano beton wodoszczelny. Stolarka okienna jest z PVC, a drzwiowa
- drewniana. Wszystkie lokale na parterze są dostępne z poziomu terenu pochylnią
dla osób poruszających się na wózkach. Na zewnątrz budynku znajduje się parking
dla 17 samochodów osobowych. Budynek jest wyposażony we wszystkie niezbędne
instalacje. Całość prac wykonano w ciągu 16 miesięcy.
Dyplom uznania w grupie : obiekty użyteczności publicznej - Expo - Silesia
Centrum Targowo - Wystawiennicze w Sosnowcu
Inwestor: KOLPORTER SA, Kielce. Generalny wykonawca: CONDITE Sp. z o.o.,
Kielce. Kierownik budowy: mgr inż. Łukasz Podsiadły. Inspektor nadzoru: mgr inż.
Grzegorz Grądek. Główni projektanci: mgr inż. arch. Marek Trela (architektura), mgr
inż. Joachim Krupa (konstrukcja).
Budowę do Konkursu zgłosił generalny wykonawca.
Obiekt
znajduje
się
przy
ul.
Braci
Mieroszewskich 124 w Sosnowcu. Dokonano gruntownej modernizacji, przebudowy i
nadbudowy hali produkcyjnej silników małej mocy (wybudowanej w latach
siedemdziesiątych) na nowoczesne centrum targowo - wystawiennicze. Powierzchnia
działki - 170 000 m2, całkowita powierzchnia zabudowy 41 456 m 2, powierzchnia
zabudowy części adaptowanej 13 024 m 2, powierzchnia użytkowa budynku części
adaptowanej 14 659 m2, a jej kubatura 143 264 m3. Istniejąca hala produkcyjno magazynowa miała wymiary gabarytowe 244,71×240,5 m i wysokość 8,65 m.
Występowały niekorzystne warunki posadowienia obiektu. Był to obiekt parterowy
bez podpiwniczenia. W ramach inwestycji rozdzielono halę ścianą ogniową na całej
szerokości. Na fragmencie wykonano strop dzielący przestrzeń hali na dwie
kondygnacje, mieszczące pomieszczenia ochrony, biura, socjalno - administracyjne i
sanitarne oraz pomieszczenia techniczne. Ponadto w narożniku hali zbudowano
jednokondygnacyjne obiekty, jak: kotłownia wodna na paliwo gazowe, portal
wejściowy, stacja trafo i inne. Wykonano dodatkowe fundamenty i wspornikowe słupy
żelbetowe ściany dylatacyjnej. Rozebrano wypełnienie ścian, a następnie wykonano
nową obudowę płytami warstwowymi oraz nowe pokrycie dachowe.
Budynek jest wyposażony we wszelkie niezbędne instalacje i zasilany z dwóch
niezależnych źródeł kablami podziemnymi. Wody opadowe odprowadzane z dachu z
wykorzystaniem podciśnieniowego systemu Pluvia. Całość prac wykonano w ciągu
11 miesięcy.
Wykonawca z terenu Śląska
Nagroda II stopnia w grupie:budynki przemysłowe i obiekty magazynowe. Modernizacja i rozbudowa oczyszczalni ścieków Płaszów II w Krakowie
Inwestor: Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji SA w Krakowie.
Generalny wykonawca: Hydrobudowa Włocławek SA, Katowice. Kierownik kontraktu:
inż. Zbigniew Skubisz. Kierownik budowy: inż. Andrzej Buszta. Inspektor nadzoru:
inż. Grzegorz Szczygieł. Główny projektant: inż. Robert Matyjaszek.
Budowę do Konkursu zgłosił generalny wykonawca.
Przepustowość oczyszczalni ścieków wynosi: Qśrd=165 000 m 3/d, Qmax=656 640
m3/d. Oczyszczalnia ścieków w Krakowie Płaszowie, ze względu na zastosowane
procesy technologiczne, składa się z części mechanicznej, biologicznej i gospodarki
gazowo - osadowej. Wykonano oczyszczalnię z podwyższoną redukcją związków
biogennych, tj. azotu i fosforu. Oczyszczalnia pracuje w układzie 3 - stopniowego
mechaniczno - biologicznego oczyszczania ścieków, zgodnie z najnowszymi
tendencjami światowymi, ujmującymi biologiczną defosfotację, denitryfikację i
nitryfikację z symultanicznym chemicznym strącaniem fosforu.
Zmodernizowana oczyszczalnia ścieków Płaszów II w Krakowie odprowadza ścieki
oczyszczone, których stężenia wskaźników zanieczyszczeń są zgodne z
wymaganiami przepisów polskich i europejskich. Powierzchnia działki wynosi 49,85
ha, powierzchnia zabudowy 44 320 m 2, powierzchnia użytkowa 26 457 m2. Główne
obiekty: a) części mechanicznej: kanał doprowadzający ścieki, budynek krat,
piaskowniki poziome napowietrzane, budynek separacji piasku, osadnik wstępny i
zbiorniki retencyjne (1 nowy i 3 istniejące), fermentory-zagęszczacze osadu
wstępnego, b) części biologicznej: reaktory biologiczne, osadniki wtórne (10),
budynek dmuchaw części gazowo - osadowej, budynek energetyczny z kotłownią,
wydzielone komory fermentacyjne, budynek operacyjny, zbiorniki osadu
przefermentowanego, budynek zagęszczania i odwadniania osadów.
Do wykonania konstrukcji inżynierskich i obiektów kubaturowych zastosowano beton
klasy C20/25 o stopniu wodoszczelności W8 i stopniu mrozoodporności F150
(fundamenty beton klasy C16/20), stal zbrojeniową klasy A-IIIN gatunku RB500W lub
BSt500 i klasy A-I gatunku St3SY-b. Obiekty kubaturowe zostały wykonane w
zasadzie jako parterowe, o konstrukcji szkieletowej. Fundamenty mają postać
żelbetowych ław i stóp fundamentowych. Jedynie budynek zagęszczania i
odwadniania osadów jest dwukondygnacyjny. Obiekty inżynierskie mają konstrukcję
żelbetową monolityczną, a komory fermentacyjne (cztery) stanowią zbiorniki stalowe,
zabezpieczone wtopioną obustronnie podwójną warstwą szkła kobaltowego i
ocieplone, posadowione na fundamencie żelbetowym. Całość prac wykonano w
ciągu 53 miesięcy.
Laureatom Konkursu należą się wyrazy najwyższego uznania.
Chętni do udziału w dziewiętnastej edycji Konkursu BUDOWA ROKU 2008 powinni
dokonać zgłoszenia do końca września 2008; szczegóły na stronie internetowej
www.budowaroku.pl.
Maria Świerczyńska
(Dane dot. nagrodzonych obiektów wg strony
internetowej organizatorów Konkursu)
