NACIŚNIJ PRZYCISK 1 i 2

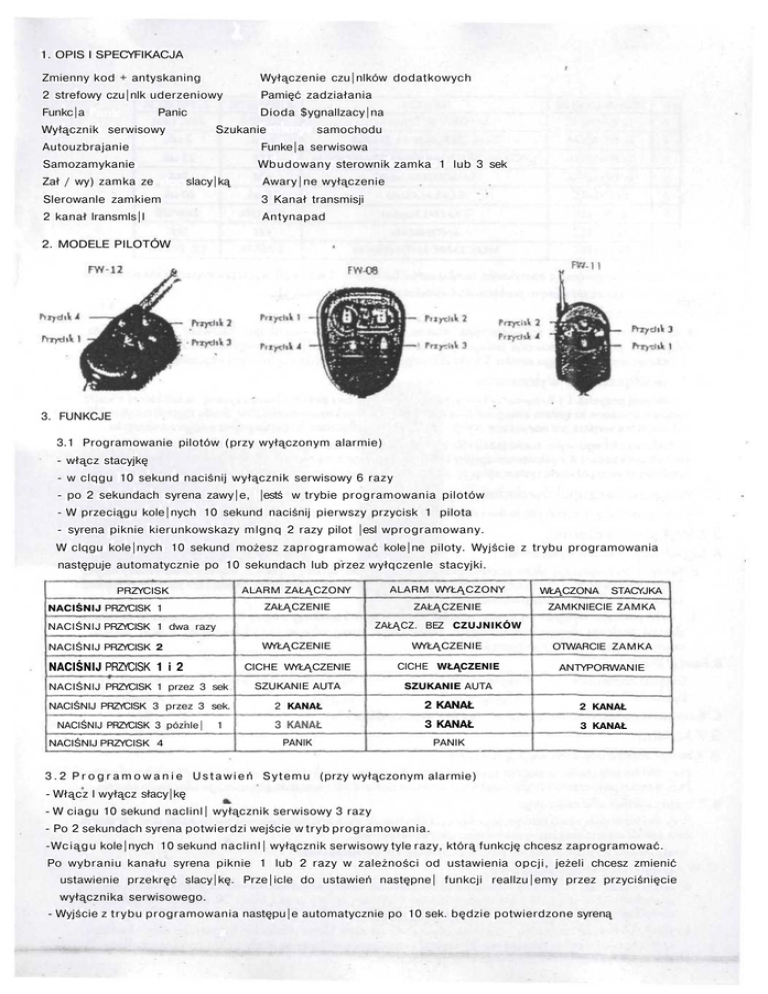

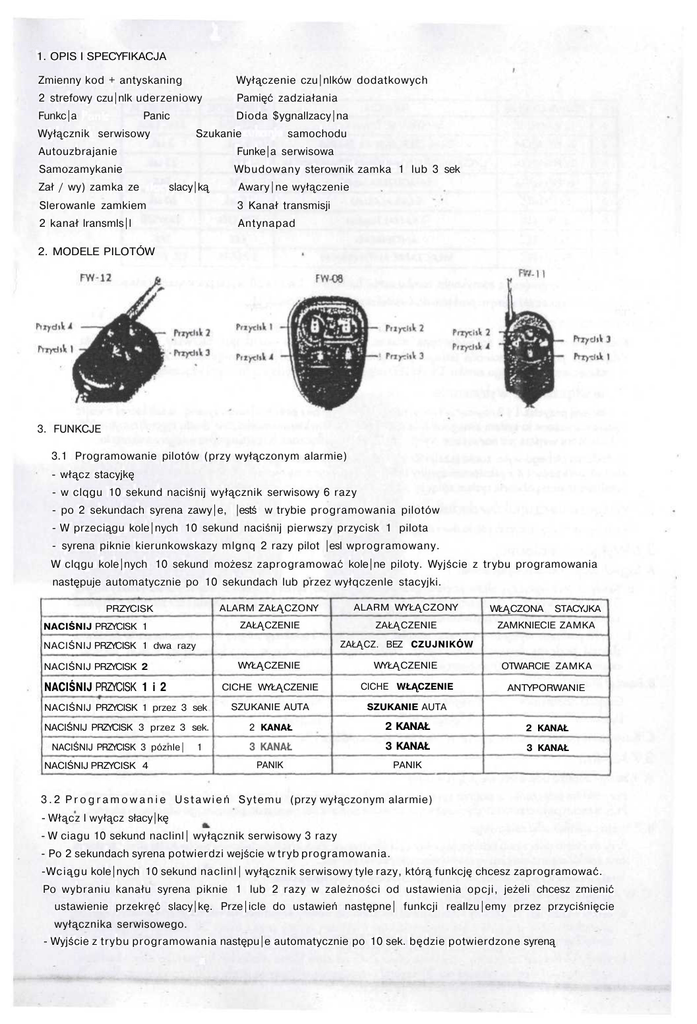

1. OPIS I SPECYFIKACJA
Zmienny kod + antyskaning
Wyłączenie czu|nlków dodatkowych
2 strefowy czu|nlk uderzeniowy
Pamięć zadziałania
Funkc|a
Dioda $ygnallzacy|na
Panic
Wyłącznik serwisowy
Szukanie
Autouzbrajanie
Samozamykanie
Zał / wy) zamka ze
samochodu
Funke|a serwisowa
Wbudowany sterownik zamka 1 lub 3 sek
slacy|ką
Awary|ne wyłączenie
Slerowanle zamkiem
3 Kanał transmisji
2 kanał lransmls|l
Antynapad
2. MODELE PILOTÓW
3. FUNKCJE
3.1 Programowanie pilotów (przy wyłączonym alarmie)
- włącz stacyjkę
- w clqgu 10 sekund naciśnij wyłącznik serwisowy 6 razy
- po 2 sekundach syrena zawy|e, |estś w trybie programowania pilotów
- W przeciągu kole|nych 10 sekund naciśnij pierwszy przycisk 1 pilota
- syrena piknie kierunkowskazy mlgnq 2 razy pilot |esl wprogramowany.
W clqgu kole|nych 10 sekund możesz zaprogramować kole|ne piloty. Wyjście z trybu programowania
następuje automatycznie po 10 sekundach lub przez wyłqczenle stacyjki.
PRZYCISK
NACIŚNIJ PRZYCISK 1
ALARM ZAŁĄCZONY
ALARM WYŁĄCZONY
ZAŁĄCZENIE
ZAŁĄCZENIE
WŁĄCZONA
STACYJKA
ZAMKNIECIE ZAMKA
ZAŁĄCZ. BEZ CZUJNIKÓW
NACIŚNIJ PRZYCISK 1 dwa razy
WYŁĄCZENIE
WYŁĄCZENIE
OTWARCIE ZAMKA
CICHE WYŁĄCZENIE
CICHE WŁĄCZENIE
ANTYPORWANIE
NACIŚNlJ PRZYCISK 1 przez 3 sek
SZUKANIE AUTA
SZUKANIE AUTA
NACIŚNIJ PRZYCISK 3 przez 3 sek.
2 KANAŁ
2 KANAŁ
2 KANAŁ
3 KANAŁ
3 KANAŁ
3 KANAŁ
PANlK
PANIK
NACIŚNIJ PRZYCISK 2
NACIŚNIJ PRZYCISK 1 i 2
NACIŚNIJ PRZYCISK 3 póznle|
NACIŚNIJ PRZYCISK 4
1
3 . 2 P r o g r a m o w a n i e U s t a w i e ń S y t e m u (przy wyłączonym alarmie)
- Włącz I wyłącz słacy|kę
- W ciagu 10 sekund naclinl| wyłącznik serwisowy 3 razy
- Po 2 sekundach syrena potwierdzi wejście w tryb programowania.
-Wciągu kole|nych 10 sekund naclinl| wyłącznik serwisowy tyle razy, którą funkcję chcesz zaprogramować.
Po wybraniu kanału syrena piknie 1 lub 2 razy w zależności od ustawienia opcji, jeżeli chcesz zmienić
ustawienie przekręć slacy|kę. Prze|icle do ustawień następne| funkcji reallzu|emy przez przyciśnięcie
wyłącznika serwisowego.
- Wyjście z trybu programowania następu|e automatycznie po 10 sek. będzie potwierdzone syreną
NR
Nr
POTWIERDZENIE
POTWIERDZENIE
1
1
I
FUNKCJA
PIKNIĘCIE
lxlx PIKNIĘCIE
2
2
2x2x PIKNIĘCIA
33
3* PIKNIĘCIA
3* PIKNIĘCIA
44
4x PIKNIĘCIA
5
5x
5« PIKNIĘĆ
6
6* 6x PIKNIĘĆ
ZAMYKANIE ZAMKA
ZAMYKANIE
lix
x PPIKNIECIE
IKNIĘCIE
I 2x
2* PIKNIĘCIA
PIKNIĘCIA"
STOPEM
STOPEM
STACYJKĄ
33SEK.
sek.
' 11 sek.
tek.
CZAS STEROWANIA
STEROWANIA ZAMKA
CZAS
OPÓŹNIENIE
OPÓŹNIENIE
CZUJNIKÓW
CZUJNIKÓW
DRZWIOWYCH
DRZWIOWYCH
NIENIE
SAMOUZBRAJANIE
NIE
NIE
CZAS ALARMU
.30 sek.
sek.
3 KANAŁ
KANAŁ komfortl
komfort
Z PILOTA
Z
sek
2525SEK.
'
TAK
TAK
60
60lek.
sek.
ZAWSZE
ZAWSZE
77
7x PIKNIĘĆ
ANTYNAPAD
ANTYNAPAD
NIE
NIE
TAK
6
6
8* PIKNIĘĆ
PIKNIĘĆ
WŁĄCZANIE ANTYNAPADU
ANTYNAPADU
ZZ PILOTA
PILOTA
OD
OD DRZWI
UWAGA; Jeżeli rezygnujesz z zamykania zamka ustaw funkcję nr. 1 na 1 x piknięcie (ze stopem) i nie podlqcza|
przewodu czarnego z czerwonym paskiem do świateł stopu (pedału hamulca)
1.3 Włączanie alarmu:
Kiedy alarm i stacyjka sq wyłączone można włączyć alarm naciskając pierwszy przycisk pilota.
V/lqczenie jest sygnalizowane |ednym piknięciem syreny pojedynczym mignięciem kierunkowskazów
i zamknięciem centralnego zamka. Dioda LED miga powoli, blokada zapłonu |est włączona.
1.4 Ciche włączanie /wyłączanie
a. Naciśnij przycisk 1 I 2 równocześnie system zalqczy się- bez potwierdzenia syrena. Jeżeli któreś* z wejść
będzie naruszone to system zasygnalizuje to 3 x mignięciem kierunkowskazów, dioda sygnalizacyjna LED
wskaże które wejście jest naruszone. Wejścia te zostaną odlqczone do czasu poprawnego zamknięcia.
b. Podczas cichego wylqczania jeżeli któraś strefa była naruszona system zasygnalizuje to 3 x mignięciem
kierunkowskazów i 4 x piknięciem syreny LED wskaże przyczynę alarmu. Alarm czeka na otwarcie drzwi,
Jeżeli nie zostanq otwarte system załączy się traktując to jako przypadkowe naciśnięcie pilota.
1.5 Wyłączenie czujników dodatkowych
Naciśnij pierwszy przycisk pilota dwa razy w ciągu 3 sekund syrena potwierdzi to dodatkowym piknięciem.
1.6 Wyłączanie alarmu:
k. Sygnalizacja podczas wyłączania:
a. Kiedy chcesz wyłączyć alarm naciśnij przycisk drugi pilota, syrena zapika 2 razy kierunkowskazy migną
2 razy zamek centralny otworzy się blokada zapłonu zostanie wyłączona. Dioda IED zacznie pulsować
szybko, system czeka na otwarcie drzwi.
b. Jeżeli podczas wyłączania syrena zapika 4 razy kierunkowskazy migną 3 razy oznacza to ze alarm
działał podczas naszej nieobecności. Dioda LED zasygnalizuje to odpowiednia ilością mignięć,
następnie system czeka na otwarcie drzwi.
i. Pamięć alarmu:
Czujniki dodatkowe
1 mignięcie LED
Drzwi
3 mignięcia LED
Klapa
silnika lub bagażnika
Zapłon
2 mignięcia LED
4 mignięcia LED
.. Kasowanie pamięci alarmu następuje poprzez włączenie stacyjki.
3.7 ALARM:
A. I Strefa czujnika uderzeniowego (prealarm)
Przy lekkim uderzeniu w pojazd syrena zasygnalizuje to 3 x piknięciem I mignięciem kierunkowskazów.
Przy trzecim pobudzeniu strefy prealarmu zostanie ona zablokowana do ponownego włączenia alarmu.
\. 2 Strefa czujnika uderzeniowego:
Przy mocnym uderzeniu następuje pełny cvkl alarmowy. Podczas trzeciego wyzwolenia lej strefy zostanie
ona zablokowana do czasu ponownego włączenia alarmu.
Strefy można włączyć przez wciśnięcie pierwszego przycisku pilota.
C. Wyłączniki klapy silnika i bagażnika
a. Kiedy alarm jest załączony i zostanie otworzona na chwilę klapa silnika lub bagażnika alarm będzie
sygnalizował to miganiem kierunkowskazów i wyciem syreny przez okres 30 sekund. Po tym czasie
nadal bedzie uzbrojony dioda LED będzie migać cyklicznie dwa razy.
b Kiedy alarm jest załączony i zostanie otworzona na stałe klapa silnika lub bagażnika alarm bedzie to
sygnalizował trzema cyklami po 30 sekund a następnie odłączy lq strefę aż do zamknięcia klapy. Po
zamknięciu klapy strefa ponownie zostaje włączona.
'
-
--
D.Wyłqczniki drzwi
a. Kiedy alarm |est zalqczony i zołtanq otwarte drzwi na chwilę alarm zasygnalizuje to miganiem
kierunkowskazów i wyciem syreny przez okres 30 sekund. Po tym czasie nadal będzie uzbrojony,
dioda LED będzie migać cyklicznie trzy razy.
1
b. Kiedy alarm |es( zalqczony I zoslanq otwarte drzwi na stale alarm bedzie to sygnalizował trzema
cyklami po 30 sekund a następnie odlqczy tą strefę aż do zamknięcia drzwi.
E. Stacyjka
a. Kiedy alarm |es! zalqczony i zostanie włączony na chwile zapłon alarm zasygnalizuje to miganiem
kierunkowskazów i wyciem syreny przez okres 30 sekund. Silnika nie można uruchomić. Dioda LED
bedzie migać cyklicznie cztery razy. ;•
b. Kiedy alarm Jest zalqczony I zostanie wlqczony na stałe zapłon alarm bedzie to sygnalizował trzema
cyklami po 30 sekund. Silnika nie można uruchomić.
F. Wylqczenle
a. Alarm można wyłqczyć zaraz lub po cyklu alarmowania przez naciśnięcie drugiego przycisku pilota
(wylqczanle) Syrena piknie 3 razy, drzwi otworzq się, LED zasygnalizuje przyczynę alarmu.
3.8 Drugi kanał transmisji
W każde| sytuacji możesz wcisnqć trzeci klawisz pilota przez dwie sekundy, wtedy pojawi się Impuls masy
na przewodzie szarym. Można to wykorzystać do ryglowania zamka lub otwierania klapy bagażnika.
3.9 Panic
a. W celu wywołania funkcji naciśnij czwarty przycisk pilota. Wyłączenie funkcji następu|e
• automatycznie po 30 sek. lub przez naciśnięcie przycisku załączenia.
3.10 Trzeci kanał transmisji
a. Jeżeli 3 kanał transmisji jest włączony to po załqczeniu alarmu na przewodzie szarym z czarnym
paskiem pojawi się 30 sekundowy Impuls masy, służący do domykania szyb - funkcja KOMFORT.
b. Jeżeli 3 kanał transmisji jest wyłączony to po załączeniu alarmu impuls nie pojawi się. Sygnał ten
można wywołać przez wciśnięcie trzeciego I później pierwszego przycisku na pilocie.
3.11 Zamykanie zamka
a. Jeżeli funkc|a zamykanie zamka jest ustawiona w pozycji ze stopem to zamek centralny zamknie się po
pierwszym naciśnięciu pedału hamulca. Pozwoli to wsiąść innym pasażerom do samochodu gdy
uruchomimy silnik oraz zamknie ponownie zamek centralny gdy ktoś wysiądzie a silnik nie zostanie
wyłączony. Otwarcie zamka następuje po wyłączeniu stacyjki. Gdy nie chcemy zamykania zamka nie
podłączamy przewodu czarnego z czerwonym paskiem.
b. Jeżeli funkc|a |est ustawiona w pozycji ze stacyjka to drzwi będą się zamykały zawsze po włączeniu
zapłonu a otwierały po wyłączeniu. W każdej chwili drzwi można otworzyć naciskając drugi przycisk.
3.12 Awaryjne wyłączenie
Kiedy alarm |est załączony I np. zgubimy pilota to można alarm wyłączyć awaryjnie:
otwórz drzwi, włącz stacyjkę, naciśnij raz wyłącznik serwisowy, system się wyłączy.
3.13 Tryb serwisowy
a. Włącz stacyjkę w ciągu 2 sekund wciśnij wyłącznik serwisowy na 1 0 sekund, dioda LED zapali się na
stałe system jest w trybie serwisowym.
b. System antyporwaniowy jest wyłączony.
c. Pilot steru|e teraz tylko centralnym zamkiem bez alarmu.
d. Wyjście z trybu serwisowego: włącz stacyjkę w ciągu 2 sekund wciśnij wyłącznik serwisowy na 10
sekund, dioda LED zgaśnie, syrena piknie 2 razy.
3.14 Autouzbrajanie
a. Kiedy funkcja |est wyłączona to po otwarciu i zamknięciu drzwi, alarm nie załączy się samoczynnie.
b. Kiedy funkcja |est włączona to po wyłączeniu stacyjki, otwarciu i zamknięciu drzwi dioda LED zacznie
migać szybko 1 po 30 sek. alarm zalqczy się samoczynnie.
3.15 Czas sterowania zamkiem
Czas sterowania centralnym zamkiem można ustawić na:
a. 1 sek. zamki elektryczne
b. 3 sek. do sterowania zamkami pneumatycznymi.
3.16 Opóźnienie czujników drzwiowych:
a. Kiedy funkcja |esl ustawiona w pozyc|l 1 (bez opóźnienia) to podczas załączania alarmu |eiell któraś
strefa jest naruszona lo alarm zasygnalizuje lo 3 krotnym piknięciem syreny I mignięciem
kierunkowskazów. Strefa la zostanie zablokowana do czasu usiania przyczyny.
b. Kiedy funkc|a |est ustawiona na zwlokę 25 sek. (z opóźnieniem) to podczas zaleczenia alarmu system
nie reagu|e na wylqcznlkl drzwiowe przez 25 sek. Daje to możliwość podpięcia alarmu bezpośrednio
do lampki oświetlenia wnętrza poslada|qce| opóźnione przygasanie.
•
3.17 Automatyczne załączenie
Kiedy wyłączymy alarm dioda zacznie migać z podwó|na szybkością, system czeka na otwarcie
drzwi. Jeżeli drzwi nie zostanq otwarte, system polraklu|e lo |ako przypadkowe naciśnięcie przycisku
pilota I zalqczy ponownie alarm po 30 sek.
3.18 Antynapad
a. Kiedy funkc|a antynapadowa jest wlqczona I ustawione |esl wyzwalanie z pilota
Kiedy alarm jest wyłączony I zalqczona jest stacyjka naclskajqc pierwszy I drugi przycisk pilota
równocześnie uruchamiamy procedurę antynapadu, światła migną raz, 60 sek. późnle| syreno pika
przez 1 0 sek. Jeżeli antynapad nie zostanie wylqczony system oalqczy zapłon I włqczy alarm. Bedzie
tak alarmował do czasu wyłączenia stacyjki, ponowne wlqczenle stacyjki ponownie wyzwala alarm.
b. Kiedy antynapad ustawiony jest od drzwi.
Kiedy alarm jest wyłączony I zalqczona |esl stacy|ka ołw|ero|qc drzwi uruchamiamy procedurę
antynapadu, Światła mlgnq raz, 60 sek. późnle| syrena pika przez 10 sek. Jeżeli antynapad nie
zostanie wyłączony system odłączy zapłon I włączy alarm. Będzie tak alarmował do czasu wyłączenia
stacyjki, ponowne włączenie stacyjki ponownie wyzwala alarm.
Wyłączenie antynapadu:
a. Kiedy funkc|a alarmowa się nie zaczęła to wyłącz I włqcz slacy|kę, wciśnl| wyłącznik serwisowy raz,
b. Kiedy antynapad nie został wyłączony w czasie 60 sek. I Funkc|a alarmowa zaczęja się to wyłącz
I włącz stacyjkę przytrzymał wyłącznik serwisowy przez 2 sek.
i
4. SCHEMAT PODŁĄCZENIA
•
*
