Palmiarnia specyfikacja wykonawcza 02

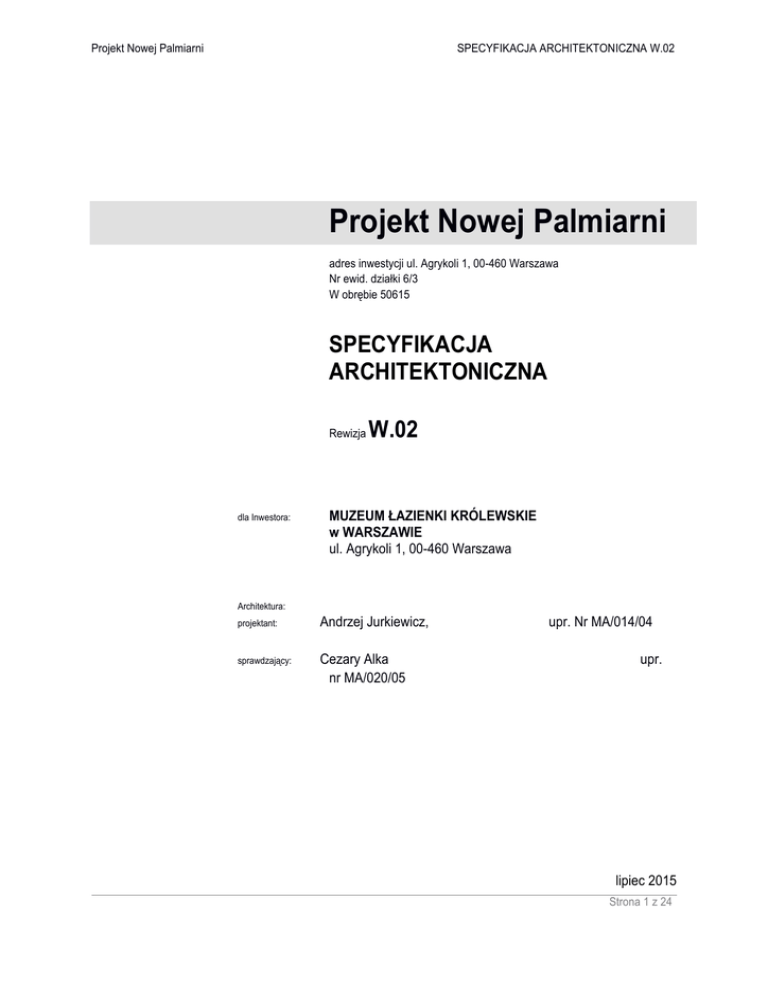

Projekt Nowej Palmiarni SPECYFIKACJA ARCHITEKTONICZNA W.02 Projekt Nowej Palmiarni adres inwestycji ul. Agrykoli 1, 00-460 Warszawa Nr ewid. działki 6/3 W obrębie 50615 SPECYFIKACJA ARCHITEKTONICZNA Rewizja dla Inwestora: W.02 MUZEUM ŁAZIENKI KRÓLEWSKIE w WARSZAWIE ul. Agrykoli 1, 00-460 Warszawa Architektura: projektant: Andrzej Jurkiewicz, sprawdzający: Cezary Alka nr MA/020/05 upr. Nr MA/014/04 upr. lipiec 2015 Strona 1 z 24 Projekt Nowej Palmiarni SPECYFIKACJA ARCHITEKTONICZNA W.02 0. Uwagi wstępne................................................................................................................. 4 1. ELEMENTY ROBOT BUDOWLANYCH STANU SUROWEGO ......................................... 9 1.1. FUNDAMENTY ................................................................................................................... 9 1.2. PRZEGRODY POZIOME .................................................................................................... 9 1.2.1. Pd 1 – podkład pod posadzki z wykończeniem .............................................................. 9 1.2.2. Pd 2- podkład pod posadzki pod wykończeniem ceramicznym .................................... 9 1.2.3. StZ - Strop żelbetowy ..................................................................................................... 10 1.3. PRZEGRODY PIONOWE ................................................................................................. 10 1.4. ŚCIANY ŻELBETOWE ..................................................................................................... 10 1.5. ŚCIANY MUROWANE ...................................................................................................... 10 1.5.1. Sc24 - Ściany murowane, 24cm .................................................................................... 10 1.5.2. Sc10 - Ściany zewnętrzne murowane, 10cm ................................................................ 10 1.6. KONSTRUKCJ STALOWA............................................................................................... 11 2. ELEMENTY PRAC ELEWACYJNYCH ............................................................................. 12 2.1. ŚCIANY ZEWNĘTRZNE SZKLANE ................................................................................. 12 2.1.1. Fz 1 – Fasada szklana typ 1 ............................................................................................ 12 2.1.2. Fz 2 – fasada szklana oraz dach typ 2 ........................................................................... 13 2.2. ŚCIANY ZEWNĘTRZNE LEKKIE ..................................................................................... 13 2.2.1. Fz d – ścian attyki z wykończeniem drewnianym ......................................................... 13 2.2.2. Fz w – ściana pomieszczenia wentylatorni ................................................................... 14 2.3. WYKOŃCZENIA FASAD .................................................................................................. 14 2.3.1. Wf 1 – okładzina drewniana ścian parteru..................................................................... 14 2.3.2. Wf 2– okładzina drewniana ścian parteru...................................................................... 14 2.3.3. Wf t1– tynk zewnętrzny ................................................................................................... 15 2.4. DACHY I TARASY ............................................................................................................ 15 2.4.1. Dt1 – dach nad częścią socjalną .................................................................................... 15 2.4.2. Dt2– dach nad wentylatornią .......................................................................................... 15 2.5. OBRÓBKI BLACHARSKIE............................................................................................... 16 2.5.1. Ob1 – Rynny..................................................................................................................... 16 2.5.2. Ob2 - Rury spustowe....................................................................................................... 16 2.5.3. Ob3 - Obróbki blacharskie .............................................................................................. 16 W ramach prac należy przewidzieć niezbędne elementy mocowania, .................................. 16 2.5.4. Ob4 – Parapety ................................................................................................................ 16 Strona 2 z 24 Projekt Nowej Palmiarni SPECYFIKACJA ARCHITEKTONICZNA W.02 W ramach prac należy przewidzieć niezbędne elementy mocowania, listwy kończące, uszczelnienie taśmą rozprężną na styku ze ścianą..................................................................... 16 2.6. DRZWI I OKNA ZEWNĘTRZNE ....................................................................................... 16 2.6.1. Ok1,2 – Okna w ścianach systemowych ....................................................................... 16 2.6.2. Ok3,4 – Okna w ścianach murowanych......................................................................... 17 2.6.3. Dz1 – drzwi w ścianach systemowych .......................................................................... 18 2.6.4. Br 1,2 – bramy w ścianach systemowych ..................................................................... 18 2.6.5. Br 3 – bramy w ścianach systemowych ........................................................................ 18 2.6.6. D1-4 drzwi wewnętrzne ................................................................................................... 18 2.6.7. Ds. – drzwi do pomieszczenia wentylatorni .................................................................. 19 3. ELEMENTY PRAC WYKOŃCZEŃ WEWNĘTRZNYCH ................................................... 20 3.1. POSADZKI ........................................................................................................................ 20 3.1.1. Ps g - Posadzki gresowe ................................................................................................. 20 3.1.2. Ps w - Posadzka wentylatorni......................................................................................... 20 3.1.3. Ps m Malowanie posadzek ............................................................................................. 20 3.2. WYKOŃCZENIA ŚCIAN i STROPÓW .............................................................................. 21 3.2.1. Ok.c - Okładziny ceramiczne .......................................................................................... 21 3.2.2. Ok. d - okładzina drewniana ........................................................................................... 21 3.2.3. Tk –w Tynki wewnętrzne ................................................................................................. 21 3.2.4. Ml w - Powłoki malarskie wewnętrzne ........................................................................... 21 3.2.5. Ms p – zabezpieczenie pożarowe konstrukcji stalowej ................................................ 21 3.2.6. Lu 1 – wykończenie lustrem ........................................................................................... 22 3.3. ELEMENTY WYPOSARZENIA WNĘTRZ......................................................................... 22 3.3.1. Meble ................................................................................................................................ 22 3.3.2. Wyposarzenie toalet ........................................................................................................ 23 3.4. ELEMENTY DODATKOWE .............................................................................................. 24 3.4.1. Zn 1 - Informacja wizualna .............................................................................................. 24 3.4.2. Zn 2 – Oznakowanie ewakuacyjne ................................................................................. 24 3.4.3. Mt 1 - Drabiny dostępowe ............................................................................................... 24 3.4.4. Mt 2 - Relingi alpinistyczne ............................................................................................. 24 3.4.5. Mt 3 – Odboje ................................................................................................................... 24 3.4.6. Mt 4 – Wycieraczki wejściowe ........................................................................................ 24 Strona 3 z 24 Projekt Nowej Palmiarni 0. SPECYFIKACJA ARCHITEKTONICZNA W.02 Uwagi wstępne 1.1 Niniejsze opracowanie zawiera ogólne informacje, dotyczące zakresu robót oraz sposobu ich prowadzenia. Informacje zawarte w niniejszym rozdziale są częścią warunków jakie Wykonawca przyjmuje do realizacji lub ustaleniom, których w razie nie wniesienia uwag będzie podlegał. 1.2. Wszystkie prace budowlane i montażowe należy prowadzić zgodnie z wymogami „Prawa Budowlanego” wraz z rozporządzeniami odnoszącymi się do niniejszej ustawy, Polskimi Normami , „Warunkami Technicznymi Wykonania i Odbioru Robót” wydanymi przez wydawnictwo „Arkady”, zgodnie z wszystkimi normami wyszczególnionymi w niniejszej dokumentacji, a także z uwzględnieniem uwag i wytycznych zawartych w części opisowej i tekstowej dokumentacji przetargowej. 1.3. Informacje zawarte w dokumentacji dotyczące standardów, sposobu wykonania lub wykończenia budynku są nadrzędne w stosunku do tychże informacji zawartych w projekcie budowlanym. Dane z projektu przetargowego należy uznawać za wiążące i podlegające wycenie. 1.4. Jeżeli w projekcie wykonawczym przyjęto dla niektórych elementów parametry wyższe niż to określają normy oraz poprzedzające opracowania projektowe (w tym projekt budowlany) za wiążące należy uznać parametry określone w materiale wykonawczym. 1.5. Wszystkie elementy wchodzące w skład projektowanej inwestycji powinny być wykonane z materiałów i wyrobów budowlanych odpowiadających Polskim Normom lub posiadających aktualne na dzień oddania do użytkowania obiektu Aprobaty techniczne i świadectwa dopuszczenia wydane przez ITB, a w przypadku braku takich dokumentów niezbędne jest uzyskanie certyfikatu dopuszczającego dany wyrób do jednostkowego stosowania. Obowiązek uzyskania takiego certyfikatu leży po stronie wykonawcy. 1.6. Podstawą do prowadzenia robót budowlanych może być jedynie aktualna dokumentacja wykonawcza. Na żądanie inspektora nadzoru inwestorskiego lub w wypadku zaistnienia konieczności wykonania dodatkowych projektów i opracowań lub ekspertyz technicznych wykonawca zobowiązany jest we własnym zakresie opracować ww. opracowania np.: rysunki warsztatowe, projekty organizacji ruchu, projekty zabezpieczenia i odwodnienia wykopu w czasie prowadzenia robót. Powyższe opracowania winny być przygotowane przez osoby posiadające wymagane uprawnienia projektowe; kompletne opracowania winny być przedłożone do akceptacji przedstawicielowi nadzoru inwestorskiego; Proces przygotowania powyższych opracowań nie może mieć wpływu na harmonogram prowadzenia robót; 1.7. Wszystkie roboty a zwłaszcza zanikające lub podlegające zabudowaniu należy przed zamknięciem przedstawić do odbioru inspektorowi nadzoru w celu oceny prawidłowości wykonania elementu i stwierdzenia możliwości bezpiecznego i prawidłowego wykonania kolejnych etapów i robót. Odbiór przez Inspektora nadzoru części lub całości robót nie zwalnia wykonawcy od odpowiedzialności za jakość i prawidłowe wykonanie całości robót. 1.8. Prace ziemne prowadzić pod stałym nadzorem uprawnionego inżyniera geotechnika z końcowym odbiorem robót ziemnych. 1.9. Prace budowlane należy prowadzić pod stałym nadzorem geodezyjnym. Do obowiązków wykonawcy należy pełna obsługa geodezyjna inwestycji we wszystkich branżach i pracach. Po zakończeniu każdego z etapów inwestycji do obowiązków Wykonawcy należy sporządzenie operatu geodezyjnego. 1.10. W trakcie trwania robót wykonawca jest zobowiązany do uzgadniania z inspektorem nadzoru i biurem projektów wszelkich zmian wprowadzonych do projektu oraz prowadzić inwentaryzację i dokumentację powykonawczą każdej części zespołu. Przez dokumentację powykonawczą rozumie się rysunki sporządzone przez Wykonawcę i przedstawiające faktyczny stan zrealizowanych robót budowlanych; 1.11. Wszelkie propozycje stosowania rozwiązań technicznych lub materiałowych, różne od zawartych w projekcie muszą być przedstawione do zaakceptowania projektantom oraz inspektorowi nadzoru inwestorskiego. Standard proponowanych zamienników nie może być niższy niż przedstawionych w projekcie materiałów określonych jako „marka referencyjna”. Dostawca jest zobowiązany w przypadku oferowania rozwiązań alternatywnych do załączenia rysunków (w odpowiedniej skali) przedstawiających najważniejsze szczegóły swojej oferty, w celu możliwości jasnej oceny jego rozwiązania. Strona 4 z 24 Projekt Nowej Palmiarni 1.12. 1.13. 1.14. 1.15. 1.16. 1.17. 1.18. 1.19. 1.20. SPECYFIKACJA ARCHITEKTONICZNA W.02 Wykonawca jest zobowiązany do dokonania obmiaru robót, na podstawie którego dokonywany będzie zakup określonych ilości materiałów; Wykonawca jest zobowiązany do przedstawienia próbek i wzorów poszczególnych materiałów do akceptacji u Inwestora i Architekta a w wypadku elewacji do wykonanie pełnego fragmentu elewacji po uzgodnieniu projektu wykonawczego wielkości min 10 m2; wyboru fragmentu elewacji dokona Architekt. Wykonawca po podpisaniu umowy jest zobowiązany do przedstawienia dla wszystkich materiałów i wyrobów na własny koszt atestów, aprobat technicznych, certyfikatów i próbek w terminie przynajmniej 30 dni przed zamierzonym wbudowaniem danego materiału lub wyrobu. Dostawa rusztowań jest częścią składową tej oferty i powinna być zapewniona przez Wykonawcę. Rusztowania pomocnicze do 2m wysokości, rusztowania przesuwne, platformy załadowcze, są także sprawą Wykonawcy i należy je uwzględnić w cenach jednostkowych. Wszystkie niezbędne do przeprowadzenia prac urządzenia dźwigowe powinny zostać uwzględnione w cenach jednostkowych. Domiary i wytyczenia niezbędne do wykonania własnych robót muszą zostać wykonane siłami własnymi Wykonawcy. Wykonawca zobowiązany jest w każdym przypadku uznać formalne założenia podanego rozwiązania (patrz szczegóły konstrukcyjne) i opisane pozycje alternatywne za podstawę swojej oferty. Na wypadek, gdyby Wykonawca zaproponował inne rozwiązanie techniczne przy pojedynczych pozycjach, muszą one spełniać wszystkie wymogi oferty głównej co do funkcji i być co najmniej równorzędne. Zastrzeżenia przeciw wykonaniu - także pojedynczych pozycji - powinny zostać zgłoszone z momentem oddania oferty; późniejsze reklamacje/protesty zwłaszcza po udzieleniu zlecenia nie mogą zostać uznane, mieć wpływu na zmianę kosztów i nie zmniejszają zakresu gwarancji. 2. Uwagi wynikające ze sposobu realizacji inwestycji 2.1 Przed rozpoczęciem prac budowlanych wykonawca opracuje projekt organizacji placu budowy z uwzględnieniem wymogów wynikających ze sposobu realizacji budynku. Projekt zostanie przedstawiony do uzgodnienia Inwestorowi i biura projektów; Projekt organizacji placu budowy oprócz rozwiązań dotyczących sposobu prowadzenia robót, przebiegu dróg obsługujących plac budowy, sposobu zapewnienia mediów i odprowadzenia ścieków oraz składowania i wywozu śmieci oraz przechowywania materiałów powinien przedstawić sposób zabezpieczenia elementów wbudowanych w budynek przed uszkodzeniem lub zabrudzeniem z uwzględnieniem propozycji zabezpieczeń dla elementów budynku : konstrukcji balkonów, murków, powierzchni tarasów, balustrad , elementów małej architektury; Konieczne przygotowanie placu budowy, tj. dostarczenie i ustawienie kontenerów mieszkalnych i magazynowych, jak również zapewnienie niezbędnych środków i narzędzi do montażu powinny zostać wliczone w poszczególne ceny elementów. 2.2 Po stronie wykonawcy leży obowiązek sporządzenia planu bezpieczeństwa na budowie. 2.3 Plac budowy powinien być ogrodzony trwałym , pełnym ogrodzeniem z paneli z blachy stalowej o wysokości 220cm mocowanym do słupków stalowych zakotwionych w gruncie 2.4 Jako wymóg stawiany wykonawcy należy przyjąć konieczność zabezpieczenia przed zniszczeniem lub uszkodzeniem robót wykonanych we wcześniejszych fazach, z uwzględnieniem konieczności wykonania dodatkowych – czasowych konstrukcji lub instalacji z założeniem iż nie są to roboty związane z dodatkowym wynagrodzeniem dla wykonawcy. 2.5 Zakończenie etapu realizowanego budynku oznacza zakończenie robót w taki sposób aby zabezpieczyć je przed wpływami warunków atmosferycznych i innych czynników zewnętrznych; dotyczy to wszystkich typów robót murowych , dekarskich, wykończeń elewacji i innych nie objętych tym opisem prac związanych także z montażem rusztowań, wind dostawczych, dźwigów itp. 2.6 W kalkulacji cen Wykonawca musi uwzględnić wszystkie koszty związane z zabezpieczeniem wykonywanych robót oraz ich końcowym myciem i czyszczeniem. 3. Wykaz obowiązujących norm oraz przepisów Strona 5 z 24 Projekt Nowej Palmiarni SPECYFIKACJA ARCHITEKTONICZNA W.02 Przy wykonywaniu i montażu wszystkich elementów budynku jako obowiązujące należy przyjąć odpowiednie normy PN, w przypadku braku odpowiednich norm PN należy przyjąć normy DIN lub odpowiednie normy EN. W każdym wypadku należy uwzględniać wytyczne i przepisy producentów. W szczególności należy przestrzegać poniższych norm: 3.1. Normy PN: PN-70/B-02010 PN-74/B-02009 PN-77/B-02011 PN-76/B-03200 PN-87/B-02151 PN-91/B-02020 PN-93/B-02862 PN-76/C-81521 PN-79/C-81530 PN-80/C-81531 PN-88/C-81523 PN-93/C-81515 PN-93/C-81532/01 PN-71/H-04651 PN-B-02151-3 PN-89/H-92125 PN-78/M-69011 BN-84/6755-08 BN-89/6821-02 Instrukcja ITB. nr 320 Obciążenia w obliczeniach statycznych. Obciążenia śniegiem Obciążenia stałe i zmienne Obciążenia w obliczeniach statycznych. Obciążenia wiatrem Konstrukcje stalowe. Obciążenia statyczne i projektowanie Ochrona przed hałasem pomieszczeń w budynkach Ochrona cieplna budynków Ochrona przeciwpożarowa w budownictwie Wyroby lakierowe. Badanie odporności powłok lakierowanych na działanie wody oraz oznaczanie nasiąkliwości Wyroby lakierowe. Oznaczanie twardości powłoki Wyroby lakierowe. Oznaczanie przyczepności powłok do podłoża oraz przyczepności międzywarstwowej Wyroby lakierowe. Oznaczanie odporności powłok na działanie mgły solnej Wyroby lakierowe. Oznaczanie grubości powłok Wyroby lakierowe. Oznaczanie odporności na ciecze. Metody ogólne Ochrona przed korozją. Klasyfikacja i określenie agresywności korozyjnej środowisk Ochrona przed hałasem w budynkach- izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna przegród budowlanych Stal. Blachy i taśmy ocynkowane Złącza spawane w konstrukcjach stalowych Materiały do izolacji termicznej i akustycznej. wyroby z wełny mineralnej. Filce i płyty Szkło budowlane. Szyby zespolone instrukcja ITBnr 221 ; Wytyczne oceny odporności ogniowej elementów konstrukcji budowlanych Badania rozprzestrzeniania ognia 3.2. Normy EN: EN 42 EN 77 EN 88 Metody badania okien. Badanie przepuszczalności przylg Metody badania okien. Badanie odporności na wiatr Metody badania okien. Badanie szczelności na ulewę pod ciśnieniem statycznym dla pulsującego parcia powietrza z nad- i podciśnieniem 3.3. Normy DIN: DIN-267 DIN-456 DIN-1249 DIN-1725 DIN-1745 DIN-1748 DIN-4100 DIN-4102 DIN-4108 DIN-4109 Łączniki mechaniczne Wyroby ceramiczne, dachówki Szkło budowlane Stopy aluminiowe Blachy i taśmy z aluminium Profile tłoczone z aluminium Konstrukcje spawane Właściwości materiałów budowlanych i elementów budowli w warunkach pożaru Ochrona cieplna w budownictwie Ochrona przed hałasem w budownictwie Strona 6 z 24 Projekt Nowej Palmiarni DIN-4113 DIN-4115 DIN-7168 DIN-7863 DIN-7864 DIN-1635 DIN-16936 DIN-17440 DIN-17441 DIN-18056 DIN-18202 DIN-18360 DIN-18516 DIN-50976 DIN-52615 DIN-55928 DIN-67530 SPECYFIKACJA ARCHITEKTONICZNA W.02 Aluminium w budownictwie. Zasady obliczeń Lekkie konstrukcje stalowe Odchyłki wymiarów elementów gotowych Elastomerowe uszczelki okienne i elewacyjne Izolacyjne folie elastomerowe Folie izolacyjne Folie elastyczne / kauczuk butylowy Stale nierdzewne Stale nierdzewne. Warunki dostawy dla półfabrykatów walcowanych na zimno Ściany okienne Tolerancje w budownictwie Roboty konstrukcji metalowych Okładziny ścian zewnętrznych, wentylowane Ochrona korozyjna; cynkowanie ogniowe Badania ochrony cieplnej. Określenie wsp. przepuszczalności pary wodnej Ochrona korozyjna konstrukcji stalowych Powłoki lakierowe. Badania Strona 7 z 24 Projekt Nowej Palmiarni SPECYFIKACJA ARCHITEKTONICZNA W.02 3.4. Warunki ochrony przeciwpożarowej. Wykaz przepisów i norm Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz.690) PN-B-02877-4 Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania PN - 76/E - 05125 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa PN- 65/M - 51530 Sprzęt pożarniczy. Pożarnicze tablice informacyjne PN- 89/M - 74091 Armatura przemysłowa. Hydranty nadziemne na ciśnienie nominalne 1 MPa. PN-86/E - 05003/01 Ochrona odgromowa obiektów budowlanych. Wymagania ogólne PN - 84/E - 02033 Oświetlenie wnętrz światłem elektrycznym PN - 92/N - 01255 Barwy bezpieczeństwa i znaki bezpieczeństwa PN - 92/N - 01256/01 Znaki bezpieczeństwa. Ochrona przeciwpożarowa PN-M-51540:1997 Ochrona przeciwpożarowa - Urządzenia tryskaczowe - Zasady projektowania i instalowania oraz odbioru i eksploatacji PN - 92/N - 01256/02 Znaki bezpieczeństwa. Ewakuacja PN-N-01256-5:1998 Znaki bezpieczeństwa. Zasady umieszczania znaków bezpieczeństwa na drogach ewakuacyjnych i drogach pożarowych O ile dla stosownych materiałów i elementów budowlanych nie istnieją normy lub ogólne certyfikaty i aprobaty techniczne, Wykonawca musi na żądanie przed wykonaniem prac sam udowodnić ich przydatność. Koszty za dostarczenie takich świadectw przydatności nie dopuszczonych ogólnie do użytku materiałów i elementów budowlanych ponosi Wykonawca. Strona 8 z 24 Projekt Nowej Palmiarni SPECYFIKACJA ARCHITEKTONICZNA W.02 1. ELEMENTY ROBOT BUDOWLANYCH STANU SUROWEGO 1.1. FUNDAMENTY Opis Wykonanie zgodnie z projektem konstrukcji Oznaczenia poszczególnych elementów: F1 – Fundamenty słupów F2 – Fundamenty słupów F3 – Fundamenty słupów F4 – Fundamenty słupów F5 – Fundamenty słupów F6 – Fundamenty słupów P1 –Belki podwalinowe P2 –Belki podwalinowe Ł1 – Fundamenty ścian murowanych Ł2 – Fundamenty ścian murowanych 1.2. PRZEGRODY POZIOME 1.2.1. Pd 1 – podkład pod posadzki z wykończeniem Podkład betonowy utwardzony powierzchniowo gotowy do użytkowania bez dodatkowego wykończenia W ramach prac należy przewidzieć wykonanie uszczelnień i połączeń z elementami pionowymi budynku Opis Warstwy od spodu 30cm Podsypka piaskowa – żwirowa stabilizowana cementem Geowłóknina 10cm beton podkładowy B15 Papa termozgrzewalna 6cm styrodur 2 warstwy folii ochronnej 15cm beton nośny B25 zbrojony zbrojeniem rozproszonym i posadzkową siatką zbrojeniową zgrzewaną z prętów 5mm o oczkach 10/10cm zacierany mechanicznie, utwardzany powierzchniowo mineralną posypką utwardzającą. Występowanie Podkład występuje w pomieszczeniach: Palmiarnia Część dydaktyczna Pomieszczenia techniczne Magazyn 1.2.2. Pd 2- podkład pod posadzki pod wykończeniem ceramicznym Podkład betonowy utwardzony powierzchniowo przeznaczony pod wykończenie płytkami ceramicznymi grubości 12mm W ramach prac należy przewidzieć wykonanie uszczelnień i połączeń z elementami pionowymi budynku Opis Warstwy od spodu 15cm Podsypka piaskowo-żwirową stabilizowana cementem 10cm beton podkładowy B15 Papa termozgrzewalna 6cm styrodur 2 warstwy folii PE ochronnej Strona 9 z 24 Projekt Nowej Palmiarni SPECYFIKACJA ARCHITEKTONICZNA W.02 15cm beton nośny B25 zbrojony zbrojeniem rozproszonym i posadzkową siatką zbrojeniową zgrzewaną z prętów 5mm o oczkach 10/10cm zacierany mechanicznie, Występowanie Podkład występuje w pomieszczeniach: toalety przedsionek toalet pomieszczenie socjalne 1.2.3. StZ - Strop żelbetowy Występuje nad zespołem pomieszczeń w osiach 10-13/B-C Opis Wykonanie zgodnie z projektem konstrukcji 1.3. 1.4. PRZEGRODY PIONOWE ŚCIANY ŻELBETOWE Opis Wykonanie zgodnie z projektem konstrukcji Oznaczenia poszczególnych elementów: Sc1 - Ściany żelbetowe Sc2 - Ściany żelbetowe Sc3 - Ściany żelbetowe Sc4 - Ściany żelbetowe 1.5. ŚCIANY MUROWANE 1.5.1. Sc24 - Ściany murowane, 24cm Ściany murowane z bloczków z betonu komórkowego o grubości 24cm klejonych na zaprawę klejowe w ramach prac należy przewidzieć wykonanie systemowych nadproży, Opis Bloczki z betonu komórkowego Grubość 24cm 2 Wytrzymałość 2,5N/mm Pierwsza warstwa bloczków układać na izolacji przeciwwodnej z papy.. Nadproża systemowe szerokości otworów 72,5cm, 113cm, 150cm Występowanie Ściany tego typu występują w osiach 10.1, 13, B, C 1.5.2. Sc10 - Ściany zewnętrzne murowane, 10cm Ściany murowane z pustaków betonowych o grubości 10cm klejonych na zaprawę cementowe w ramach prac należy przewidzieć wykonanie systemowych nadproży oraz uszczelnienie wełną mineralną styku ze stropem żelbetowym. Opis Pustaki betonowe drążone Grubość 9cm Wytrzymałość 12,5 Mpa Pierwsza warstwa bloczków układać na izolacji przeciwwodnej z papy.. Nadproża systemowe szerokości otworów 103cm, Występowanie Ściany tego typu występują w osiach 10.1-13/ B-C Strona 10 z 24 Projekt Nowej Palmiarni 1.6. SPECYFIKACJA ARCHITEKTONICZNA W.02 KONSTRUKCJ STALOWA Opis Wykonanie zgodnie z projektem konstrukcji W ramach prac należy przewidzieć wykonanie wszelkich uchwytów i mocowań do elementów podwieszanych do konstrukcji, zabezpieczenie antykorozyjne. Strona 11 z 24 Projekt Nowej Palmiarni 2. ELEMENTY PRAC ELEWACYJNYCH 2.1. ŚCIANY ZEWNĘTRZNE SZKLANE 2.1.1. Fz 1 – Fasada szklana typ 1 SPECYFIKACJA ARCHITEKTONICZNA W.02 Występowanie ściana pionowa elewacji według oznaczeń na rysunkach. Opis PROFILE MOCUJĄCE Konstrukcję fasady aluminiowo – szklanej zaprojektowano jako system słupowo- ryglowy o szerokości profili 50mm. Szkielet konstrukcyjny fasady mocowany do konstrukcji stalowej budynku za pomocą łap stalowych oraz śrub ze stali nierdzewnej. Szyby i inne wypełnienia mocowane mechanicznie do aluminiowej konstrukcji nośnej poprzez płytki dociskowe, fugi pomiędzy szybami wypełnione sznurem izolacyjnym oraz silikonem pogodowym lub uszczelkami – bez widocznych listew dociskowych (za wyjątkiem skrajnych styków fasady z obróbkami – w tych miejscach zastosować płaskie listwy dociskowe zgodnie z rysunkami detali). Profile aluminiowe oraz łączniki dobrane na podstawie obliczeń statycznych – zgodnie z wytycznymi producenta systemu. Powierzchnie profili należy wykończyć powłokami lakierniczymi według systemu kontroli jakości Qualicoat Izolacyjność termiczna na podstawie obliczeń (Obliczony zgodnie z PN-EN ISO 6946:1998 i EN 13947) wynosi: U<1,6 W/m2K dla całej przegrody. Kategorie szczelności Przepuszczalność powietrza: Klasyfikacja: AE 1200 (norma EN 12152) Wodoszczelność: Klasyfikacja: RE 1200 (norma EN 12154) Odporność na obciążenie wiatrem: Do sprawdzenia na zgodność z normą PN-EN 13116:2004 Wymiary profili Głębokość zabudowy wynika z obliczeń statycznych. Profile wykonane ze stopu EN AW-6060 T66 zgodnie z normami: EN573-3, EN515(skład chemiczny), EN 12020-2 (tolerancje wymiarów) EN 755-2 (własności mechaniczne). SZKLENIE Parametry energetyczno – optyczne szyby zespolonej dwukomorowej: Lt – 64% LR max – 11% LR wew max -12% SF – 36% Ug – 1,0 W/m²*K RA2' – 32 dB Strona 12 z 24 Projekt Nowej Palmiarni 2.1.2. SPECYFIKACJA ARCHITEKTONICZNA W.02 Fz 2 – fasada szklana oraz dach typ 2 Występowanie dach szklany budynku oraz ściana pionowa elewacji według oznaczeń na rysunkach. Opis PROFILE ALUMINIOWE Profile aluminiowe systemowe(słupy i rygle) o szerokości 50mm. Listwy dociskowe zgodnie z wymaganiami producenta systemu o szerokości 50mm(listwy dociskowe, oraz listwy maskujące „dachowe”). Główne profile aluminiowe, słupy, mocowane do konstrukcji stalowej budynku za pomocą łap stalowych oraz śrub ze stali nierdzewnej. W konstrukcji budynku należy przewidzieć mocowania pod fasadę aluminiowo szklaną. W ścianie łączącej cześć wysoką i niską występują okna przewietrzające – OK. Powierzchnie profili należy wykończyć powłokami lakierniczymi według systemu kontroli jakości Qualicoat. Izolacyjność termiczna na podstawie obliczeń (Obliczony zgodnie z PN-EN ISO 6946:1998 i EN 13947) wynosi: U<1,6 W/m2K dla całej przegrody. Kategorie szczelności Przepuszczalność powietrza: Klasyfikacja: AE 1200 (norma EN 12152) Wodoszczelność: Klasyfikacja: RE 1200 (norma EN 12154) Odporność na obciążenie wiatrem: Do sprawdzenia na zgodność z normą PN-EN 13116:2004 Wymiary profili Głębokość zabudowy wynika z obliczeń statycznych. Profile wykonane ze stopu EN AW-6060 T66 zgodnie z normami: EN573-3, EN515(skład chemiczny), EN 12020-2 (tolerancje wymiarów) EN 755-2 (własności mechaniczne). SZKLENIE Parametry energetyczno – optyczne szyby zespolonej dwukomorowej: Lt – 64% LR max – 11% LR wew max 12% SF – 36% Ug – 1,0 W/m²*K RA2' – 32 dB 2.2. ŚCIANY ZEWNĘTRZNE LEKKIE 2.2.1. Fz d – ścian attyki z wykończeniem drewnianym Występowanie Ściana attyki ponad pomieszczeniami socjalnymi w osiach C i 13 Strona 13 z 24 Projekt Nowej Palmiarni SPECYFIKACJA ARCHITEKTONICZNA W.02 Opis Ściana wykonana desek sosnowych szerokości 16cm mocowane za pośrednictwem łat 50/100 do konstrukcji stalowej zgodnie z projektem konstrukcyjnym. Ściana jest kontynuacją okładziny drewnianej parteru. Wszystkie elementy drewniane impregnowane przeciwko grzybom i owadom 2.2.2. Fz w – ściana pomieszczenia wentylatorni Występowanie Ściana lekka zmykająca pomieszczenie wentylatorni pomiędzy osiami Bi C Opis Ściana oparta na konstrukcji stalowej opis warstw od wewnątrz: Płyta OSM 15mm Folia paroizolująca Wełna mineralna 10cm konstrukcja stalowa profile zamknięte 60/60 Tynk cienkowarstwowy W ramach pracy należy przewidzieć wykonanie obróbek z blachy tytanowo cynkowej wykończenie otworów dostępowych, przebić kanałów instalacyjnych 2.3. WYKOŃCZENIA FASAD 2.3.1. Wf 1 – okładzina drewniana ścian parteru Występowanie Okładzina wykończeniowa ściany zewnętrznej parteru oraz stropu nad pomieszczeniami socjalnymi Opis Opis warstw od zewnątrz: Okładzina wykonana desek sosnowych szerokości 16cm mocowane za pośrednictwem łat 50/100 do konstrukcji stalowej zgodnie z projektem konstrukcyjnym. Okładzina jest kontynuacją wykończenia ściany drewnianej attyki Wełna mineralna 14cm z welonem szklanym -wiatroizolacja Wszystkie elementy drewniane impregnowane przeciwko grzybom i owadom Wszystkie elementy mocowania pod deskowaniem należy pomalować w kolorze czarnym W ramach prac należy wykonać elementy zakończenia, obróbki blacharskie, okapniki, siatki zabezpieczające przeciwko zalęganiu się zwierząt. 2.3.2. Wf 2– okładzina drewniana ścian parteru Występowanie Okładzina wykończeniowa ściany żelbetowej attyki Opis Opis warstw od zewnątrz: Strona 14 z 24 Projekt Nowej Palmiarni SPECYFIKACJA ARCHITEKTONICZNA W.02 Okładzina wykonana desek sosnowych szerokości 16cm mocowane za pośrednictwem łat 50/100 do konstrukcji stalowej zgodnie z projektem konstrukcyjnym. Okładzina jest kontynuacją wykończenia ściany drewnianej attyki Wszystkie elementy drewniane impregnowane przeciwko grzybom i owadom Wszystkie elementy mocowania pod deskowaniem należy pomalować w kolorze czarnym W ramach prac należy wykonać elementy zakończenia, obróbki blacharskie, okapniki, siatki zabezpieczające przeciwko zalęganiu się zwierząt. 2.3.3. Wf t1– tynk zewnętrzny Występowanie Wykończenie ścian attyki od strony dachu Opis Tynk cienko powłokowy na siatce W ramach prac należy wykonać elementy zakończenia, obróbki blacharskie, okapniki, 2.4. 2.4.1. DACHY I TARASY Dt1 – dach nad częścią socjalną Występowanie Wykończenie dachu występuje nad otwartą częścią dachu nad pomieszczeniami socjalnymi Opis Opis warstw od spodu: Płyta konstrukcyjna zgodnie z projektem konstrukcyjnym Przekładka z podwójnej folii PE Szlichta spadkowa 4-14cm zbrojona zbrojeniem rozproszonym spadek 3% Wełna mineralna 20 cm Papa podkładowa Papa powierzchniowa termozgrzewalna W ramach prac należy wykonać elementy zakończenia, obróbki blacharskie, okapniki, siatki zabezpieczające przeciwko zalęganiu się zwierząt listwy dociskowe, elementy wentylujące 2.4.2. Dt2– dach nad wentylatornią Występowanie Dach lekki zmykający pomieszczenie wentylatorni pomiędzy osiami Bi C Opis Dach oparty na konstrukcji stalowej opis warstw od wewnątrz: Płyta OSM 25mm mocowana do profili konstrukcja stalowa profile zamknięte 80/80 Folia paroizolująca Wełna mineralna 12cm konstrukcja stalowa, profile zamknięte 60/60 Papa podkładowa Papa wierzchnia termozgrzewalna Strona 15 z 24 Projekt Nowej Palmiarni SPECYFIKACJA ARCHITEKTONICZNA W.02 W ramach pracy należy przewidzieć wykonanie obróbek z blachy tytanowo cynkowej wykończenie otworów dostępowych, przebić kanałów instalacyjnych 2.5. 2.5.1. OBRÓBKI BLACHARSKIE Ob1 – Rynny Występowanie Rynny występują po całym obwodzie budynku zgodnie z rysunkiem architektonicznym Opis Rynny wykonane z aluminium ciągnionego o gr 1,5mm malowane proszkowo w kolorze ślusarki aluminiowej W ramach prac należy przewidzieć niezbędne elementy mocowania, przejścia i połączenia oraz elementy obróbek blacharskich 2.5.2. Ob2 - Rury spustowe Występowanie Rury spustowe występują w osiach A i C zgodnie z rysunkiem architektonicznym Opis Rury spustowe wykonane z aluminium ciągnionego o gr 1,5mm połączone są do kanalizacji deszczowej malowane proszkowo w kolorze ślusarki aluminiowej W ramach prac należy przewidzieć niezbędne elementy mocowania, przejścia i połączenia oraz elementy obróbek blacharskich, rewizje serwisowe. 2.5.3. Ob3 - Obróbki blacharskie Występowanie Obróbki blacharskie występują na zwieńczeniu ścian attykowych, zakończeniach dachu nad częścią socjalną Opis Obróbki blacharskie wykonane z blachy tytanowo cynkowej o gr 1mm mocowane na kołki ze stali nierdzewnej. Przestrzeń pomiędzy obróbkami a podłożem wypełnione pianką trwale plastyczna lub wełną mineralną W ramach prac należy przewidzieć niezbędne elementy mocowania, 2.5.4. Ob4 – Parapety Występowanie Występują w oknach mocowanych w ścianie murowanej Opis Parapety wykonane z blachy tytanowo cynkowej o gr 1,5mm. Przestrzeń pomiędzy obróbkami a podłożem wypełnione pianką trwale plastyczna lub wełną mineralną W ramach prac należy przewidzieć niezbędne elementy mocowania, listwy kończące, uszczelnienie taśmą rozprężną na styku ze ścianą. 2.6. 2.6.1. DRZWI I OKNA ZEWNĘTRZNE Ok1,2 – Okna w ścianach systemowych Występowanie Strona 16 z 24 Projekt Nowej Palmiarni SPECYFIKACJA ARCHITEKTONICZNA W.02 okna przewietrzające występujące w fasadzie aluminiowo- szklanej FZ1 i FZ2 Okna aluminiowe wychylne dołem. Opis PROFILE ALUMINIOWE Konstrukcja okien wykonana z trójkomorowych kształtowników aluminiowych izolowanych termicznie należących do grupy materiałowej 2.1 (wg DIN 4108). System konstrukcji musi umożliwić wykonanie wszystkich istotnych przewidzianych w projekcie elementów, ich połączeń i styków. Zespolenia poszczególnych kształtowników, ościeżnic i ram skrzydeł musi bazować na stosowaniu łączników stykowych w połączeniu z metodą klejenia i zaciskania lub klejenia z dodatkowym zastosowaniem sworzni. Zwraca się uwagę na wymóg stabilności połączeń. Niedopuszczalne są nierówności styków narożników. Niedopuszczalne są również szczeliny na stykach. Niedopuszczalne są mieszane sposoby połączeń tj. np. górne narożniki przycięte pod kątem 45°, dolne wykonane z zastosowaniem łączników stykowych czołowych. Okna wyposażone w siłowniki. A. Wymogi techniczne: Izolacyjność termiczna na podstawie obliczeń dla okna U<1,6 W/m2K Kategorie szczelności Przepuszczalność powietrza: Klasyfikacja: Klasa A4 wg. PN-EN 12207 Wodoszczelność: Klasyfikacja: R7 wg. PN-EN 12154 2.6.2. Ok3,4 – Okna w ścianach murowanych Występowanie okna występujące w ścianie murowanej parteru Opis PROFILE ALUMINIOWE Konstrukcja okien wykonana z trójkomorowych kształtowników aluminiowych izolowanych termicznie należących do grupy materiałowej 2.1 (wg DIN 4108). System konstrukcji musi umożliwić wykonanie wszystkich istotnych przewidzianych w projekcie elementów, ich połączeń i styków. Zespolenia poszczególnych kształtowników, ościeżnic i ram skrzydeł musi bazować na stosowaniu łączników stykowych w połączeniu z metodą klejenia i zaciskania lub klejenia z dodatkowym zastosowaniem sworzni. Zwraca się uwagę na wymóg stabilności połączeń. Niedopuszczalne są nierówności styków narożników. Niedopuszczalne są również szczeliny na stykach. Niedopuszczalne są mieszane sposoby połączeń tj. np. górne narożniki przycięte pod kątem 45°, dolne wykonane z zastosowaniem łączników stykowych czołowych. Okna wyposażone w siłowniki. A. Wymogi techniczne: Izolacyjność termiczna na podstawie obliczeń dla okna U<1,6 W/m2K Kategorie szczelności Przepuszczalność powietrza: Klasyfikacja: Klasa A4 wg. PN-EN 12207 Wodoszczelność: Klasyfikacja: R7 wg. PN-EN 12154 W ramach pracy przewidzieć elementy mocowania oraz uszczelnienia, fartuchy paro przepuszczalne od zewnątrz i paro izolujące od wewnątrz, pianki montażowe, taśmy rozprężne Strona 17 z 24 Projekt Nowej Palmiarni 2.6.3. SPECYFIKACJA ARCHITEKTONICZNA W.02 Dz1 – drzwi w ścianach systemowych Występowanie Drzwi wejściowe do budynku Opis Drzwi z przyświetlem bocznym, dwuskrzydłowe z ukrytym ramiakiem. Kolor ościeżnicy i ramiaka - biały - RAL 9003. Okucia wykonane ze stali nierdzewnej. Skrzydło czynne i bierne. Samozamykacz wewnątrzprofilowy na skrzydle czynnym. Zestaw powtórzony w wiatrołapie. W ramach pracy należy przewidzieć elementy mocowania oraz uszczelnienia styków z ślusarką aluminiową 2.6.4. Br 1,2 – bramy w ścianach systemowych Występowanie Bramy segmentowe przezierne występujące w ścianach zewnętrznych szklanych budynku Opis [Br1]- Brama segmentowa o kompaktowej przestrzeni składania pod dachem. [Br2]- Bramy segmentowe o kompaktowej przestrzeni parkowana w pozycji otwartej płasko pod dachem. [Br1] i [Br2] - segmenty przezierne, konstrukcja metalowa, napęd elektryczny, sterowanie ręczne. Kolor konstrukcji segmentów - biały RAL 9003 Wysokości zgodnie z dokumentacją W ramach pracy należy przewidzieć elementy mocowania oraz uszczelnienia styków z ślusarką aluminiową 2.6.5. Br 3 – bramy w ścianach systemowych Występowanie Brama składana występuje w ścianie wewnętrznej oddzielenia pożarowego w osi 10.1 Opis Brama segmentowa parkowana w pozycji otwartej płasko pod dachem, segmenty pełne, konstrukcja metalowa, napęd elektryczny i sterowanie ręczne. Kolor segmentów biały - RAL 9003 Izolacyjność pożarowa EI30 W ramach pracy należy przewidzieć elementy mocowania oraz uszczelnienia styków ze ściana żelbetową 2.6.6. D1-4 drzwi wewnętrzne Występowanie Drzwi wewnętrzne do pomieszczeń technicznych i socjalnych Opis Strona 18 z 24 Projekt Nowej Palmiarni SPECYFIKACJA ARCHITEKTONICZNA W.02 Drzwi pełne stalowe. Kolor - biały - RAL 9003. Okucia wykonane ze stali nierdzewnej. Podklamkowa wkładka patentowa pod szyldem zespolonym z klamką, wyposażenie zgodnie z zestawieniem . W ramach pracy należy przewidzieć elementy mocowania oraz uszczelnienia styków ze ścianami 2.6.7. Ds. – drzwi do pomieszczenia wentylatorni Występowanie Drzwi zewnętrzne do pomieszczenia wentylatorni Opis Drzwi serwisowe na dachu nad częścią socjalną, pełne stalowe. Profil ciepły, skrzydła ocieplane. Kolor - biały - RAL 9003. Okucia wykonane ze stali nierdzewnej. Zamknięcie techniczne, wkładka patentowa pod szyldem. wyposażenie zgodnie z zestawieniem . W ramach pracy należy przewidzieć elementy mocowania oraz uszczelnienia styków ze ścianami Strona 19 z 24 Projekt Nowej Palmiarni SPECYFIKACJA ARCHITEKTONICZNA W.02 3. ELEMENTY PRAC WYKOŃCZEŃ WEWNĘTRZNYCH 3.1. POSADZKI 3.1.1. Ps g - Posadzki gresowe Występowanie Posadzka występuje w pomieszczeniu socjalnym, toaletach i przedsionku toalet. Opis Płyty gresowe w kolorze białym, antypoślizgowe o wymiarach 30/60cm klejone do podłoża betonowego klejem elastycznym W ramach prac należy przewidzieć fugowanie. Wykonanie cokołów wysokości 15cm 3.1.2. Ps w - Posadzka wentylatorni Występowanie Posadzka w wentylatorni układana na stropie żelbetowym Opis Opis warstw od spodu: Płyta konstrukcyjna zgodnie z projektem konstrukcyjnym Wełna mineralna 10cm Przekładka z podwójnej folii PE Posadzka betonowa B25 wysokości 12cm zatarta i utwardzona W ramach prac należy wykonać elementy zakończenia, taśmy rozprężne na styku z elementami pionowymi uszczelnienie połączeń. 3.1.3. Ps m Malowanie posadzek Występowanie Pomieszczenie palmiarni i pomieszczenie dydaktyczne. Farba do malowania ozdobnego Opis Farba dwuskładnikowa epoksydowa wodorozcieńczalna W ramach prac należy przewidzieć przygotowanie podłoża, wykonanie szablonów Strona 20 z 24 Projekt Nowej Palmiarni 3.2. WYKOŃCZENIA ŚCIAN i STROPÓW 3.2.1. Ok.c - Okładziny ceramiczne SPECYFIKACJA ARCHITEKTONICZNA W.02 Występowanie Okładzina występuje w pomieszczeniu socjalnym i toaletach. Opis Płytki ceramiczne kat 1 glazurowane w kolorze białym, o wymiarach 15/15cm klejone do ścian klejem elastycznym W ramach prac należy przewidzieć przygotowanie podłoża fugowanie. 3.2.2. Ok. d - okładzina drewniana Występowanie Okładzina wykończeniowa ściany wewnętrznej oddzielającej pomieszczenie dydaktyczne od pomieszczeń socjalnych Opis Okładzina wykonana desek sosnowych szerokości 16cm mocowane za pośrednictwem łat 50/100 do konstrukcji stalowej zgodnie z projektem konstrukcyjnym. Okładzina jest kontynuacją wykończenia ścian zewnętrznych. Wszystkie elementy drewniane impregnowane przeciwko grzybom i owadom Wszystkie elementy mocowania pod deskowaniem należy pomalować w kolorze czarnym W ramach prac należy wykonać elementy zakończenia, opaski wokół portali drzwiowych. 3.2.3. Tk –w Tynki wewnętrzne Występowanie Na wszystkich ścianach żelbetowych i murowanych oraz stropie żelbetowym Opis Tynk maszynowy, klasy 1 gipsowy wyrównany pod malowanie 3.2.4. Ml w - Powłoki malarskie wewnętrzne Występowanie Na wszystkich ścianach tynkowanych i na stropach Opis Farba lateksowa o podwyższonej wytrzymałości na ścieranie przeznaczona do pomieszczeń mokrych 3.2.5. Ms p – zabezpieczenie pożarowe konstrukcji stalowej Występowanie W pomieszczeniu dydaktycznym Opis Farba zabezpieczająca konstrukcję stalową przed działaniem pożaru EI30 Strona 21 z 24 Projekt Nowej Palmiarni 3.2.6. SPECYFIKACJA ARCHITEKTONICZNA W.02 Lu 1 – wykończenie lustrem Występowanie Okładzina Opis Okładzina 3.3. 3.3.1. ELEMENTY WYPOSARZENIA WNĘTRZ Meble Mb 1 - Krzesła Występowanie Okładzina Opis Okładzina Mb 2 - Stół Występowanie Okładzina Opis Okładzina Mb 3 - Zabudowa kuchni Występowanie Okładzina Opis Okładzina Mb 4 - Krzesło wysokie Występowanie Okładzina Opis Okładzina Mb 5 - Szafa dygestoryjna Występowanie Pomieszczenie dygestorium Opis Szafa dygestoryjna szerokości 110 cm Mb 6 - Zbiornik z mieszadłem Występowanie Pomieszczenie dygestorium Opis Zbiornik z mieszadłem mechanicznym do wytwarzania nawozów. Strona 22 z 24 Projekt Nowej Palmiarni 3.3.2. SPECYFIKACJA ARCHITEKTONICZNA W.02 Wyposarzenie toalet Występowanie Toalety, każdy z wymienionych niżej przyborów po jednej sztuce na toaletę Wt 1 - Wieszaki na ubranie Opis Wieszak ubraniowy ze stali nierdzewnej mocowany do ściany Wt 2 – Szczotki do WC Opis Szczotka do WC wraz z pojemnikiem ze stali nierdzewnej mocowana do ściany Wt 3 - Podajniki do mydła Opis Pojemnik na mydło w pianie ze stali nierdzewnej z wymiennym wkładem. Mocowany do ściany Wt 4 - Uchwyt do papieru toaletowego Opis Uchwyt pojedynczy na rolkę papieru toaletowego ze stali nierdzewnej mocowany do ściany Wt 5 - Podajniki na ręczniki papierowe Opis Pojemnik na ręczniki papierowe ze stali nierdzewnej z wymiennym wkładem. Mocowany do ściany Strona 23 z 24 Projekt Nowej Palmiarni 3.4. ELEMENTY DODATKOWE 3.4.1. Zn 1 - Informacja wizualna SPECYFIKACJA ARCHITEKTONICZNA W.02 Występowanie Znaki informacji wizualnej na całej powierzchni Opis Znaki ze stali nierdzewnej malowane, oznaczające funkcję pomieszczeń Rozmieszczenie zgodnie z wytycznymi nadzoru 3.4.2. Zn 2 – Oznakowanie ewakuacyjne Występowanie Na całej powierzchni Opis Oznaczenie ewakuacyjne - tabliczki fluorescencyjne klejone do ścian lub podwieszane na linkach stalowych 3.4.3. Mt 1 - Drabiny dostępowe Występowanie Drabiny występują na ścianie części socjalnej oraz ponad dachem żelbetowym Opis Drabiny stalowe, malowane proszkowo wykonane zgodnie z projektem konstrukcyjnym 3.4.4. Mt 2 - Relingi alpinistyczne Występowanie Wzdłuż linii kalenicy dachu na całej długości Opis Rura stalowa zgodnie z projektem konstrukcji malowana proszkowo w kolorze ślusarki 3.4.5. Mt 3 – Odboje Występowanie Pomieszczenie palmiarni i pomieszczenie dydaktyczne Opis Słupki stalowe z rury ø5cm wysokość 35cm mocowane do podłoża na stopkach z blachy 15/15 cm; malowane proszkowo w kolorze białym i żółtym Słupki mają na celu ochronić bramy wjazdowe i przejazdowe, kanały wentylacyjne schodzące nad posadzkę w osi B 3.4.6. Mt 4 – Wycieraczki wejściowe Występowanie W wiatrołapie oraz wewnątrz pomieszczenia palmiarni przy drzwiach wejściowych Opis Wycieraczka systemowa konstrukcji aluminiowej montowana w wpuście wyposażona w elementy czyszczące. W pracach uwzględnić wykonanie zagłębienie w posadzce oraz wykończenie styku z powierzchnią posadzki i malowanie wnęki. Strona 24 z 24
