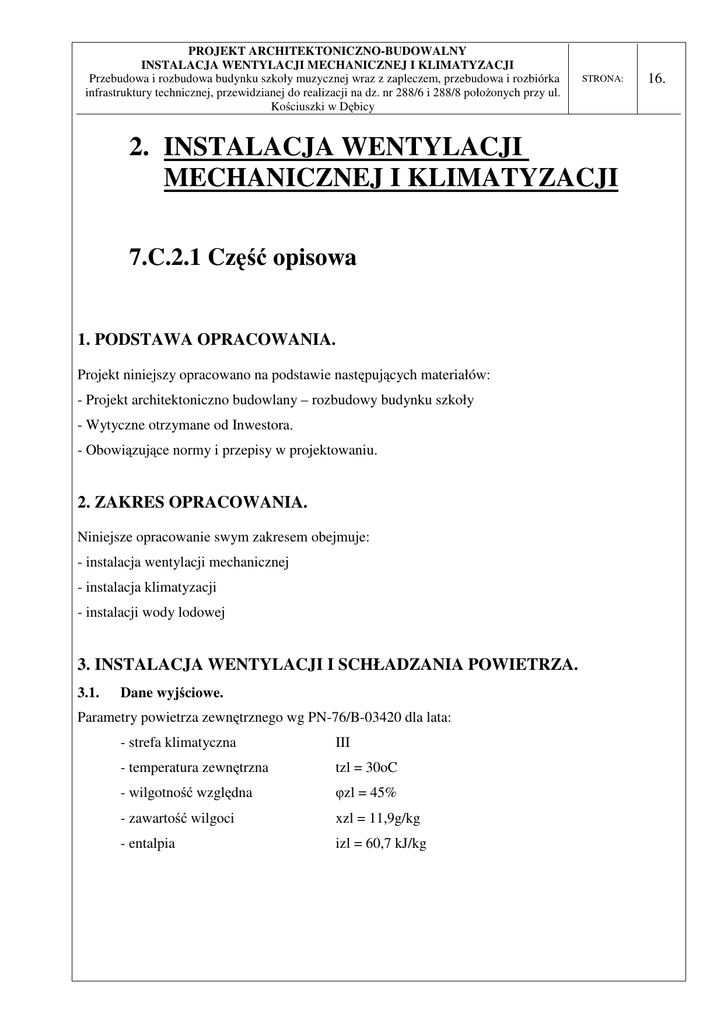

2. INSTALACJA WENTYLACJI MECHANICZNEJ I KLIMATYZACJI

PROJEKT ARCHITEKTONICZNO-BUDOWALNY
INSTALACJA WENTYLACJI MECHANICZNEJ I KLIMATYZACJI
Przebudowa i rozbudowa budynku szkoły muzycznej wraz z zapleczem, przebudowa i rozbiórka
infrastruktury technicznej, przewidzianej do realizacji na dz. nr 288/6 i 288/8 położonych przy ul.
Kościuszki w Dębicy
STRONA:
2. INSTALACJA WENTYLACJI
MECHANICZNEJ I KLIMATYZACJI
7.C.2.1 Część opisowa
1. PODSTAWA OPRACOWANIA.
Projekt niniejszy opracowano na podstawie następujących materiałów:
- Projekt architektoniczno budowlany – rozbudowy budynku szkoły
- Wytyczne otrzymane od Inwestora.
- Obowiązujące normy i przepisy w projektowaniu.
2. ZAKRES OPRACOWANIA.
Niniejsze opracowanie swym zakresem obejmuje:
- instalacja wentylacji mechanicznej
- instalacja klimatyzacji
- instalacji wody lodowej
3. INSTALACJA WENTYLACJI I SCHŁADZANIA POWIETRZA.
3.1.
Dane wyjściowe.
Parametry powietrza zewnętrznego wg PN-76/B-03420 dla lata:
- strefa klimatyczna
III
- temperatura zewnętrzna
tzl = 30oC
- wilgotność względna
φzl = 45%
- zawartość wilgoci
xzl = 11,9g/kg
- entalpia
izl = 60,7 kJ/kg
16.
PROJEKT ARCHITEKTONICZNO-BUDOWALNY
INSTALACJA WENTYLACJI MECHANICZNEJ I KLIMATYZACJI
Przebudowa i rozbudowa budynku szkoły muzycznej wraz z zapleczem, przebudowa i rozbiórka
infrastruktury technicznej, przewidzianej do realizacji na dz. nr 288/6 i 288/8 położonych przy ul.
Kościuszki w Dębicy
STRONA:
17.
Parametry powietrza zewnętrznego wg PN-76/B-03420 dla zimy:
- strefa klimatyczna
III
- temperatura zewnętrzna
tzz = -20oC
- wilgotność względna
φzz = 100%
- zawartość wilgoci
xzz = 0,8g/kg
- entalpia
izz = -18,5kJ/kg
Parametry powietrza wewnętrznego:
- temperatura w pomieszczeniu
Lato - 26˚C
Zima - 20˚C
przy normowych temperaturach zewnętrznych.
Ilość powietrza nawiewanego oraz ilości powietrza zewnętrznego na podstawie bilansów cieplnych,
norm przyjęto ilość - 45m3/h*os.
3.2.
Wentylacja Sali koncertowej
Dla pomieszczenia sali koncertowej zaprojektowano nawiew i wywiew powietrza za pomocą
centrali wentylacyjnej zlokalizowanej na dachu budynku ( centrala wentylacyjna: sekcja nawiewna,
wywiewna, filtracyjna, mieszania, wymiennik obrotowy, nagrzewnica wodna, chłodnica wodna).
Zaprojektowano centralę klimatyzacyjną typ VS-100-R-RMHC o wydajności 12000m3/h.
Instalacja wentylacji wraz z instalacją ogrzewania grzejnikowego zapewniać będzie ogrzewanie w sali.
Klimatyzacja sali koncertowej poprzez chłodnicę wodną zasilaną agregatem wody lodowej, oraz
klimatyzatory sufitowe.
Na kanałach wentylacyjnych montować tłumiki akustyczne zgodnie z rysunkami.
Układ powietrzny przewiduje nawiewanie uzdatnionego w centrali klimatyzacyjnej powietrza poprzez
kanały prostokątne do sali za pośrednictwem nawiewników wirowych NS-8 825/72. Rozdział
powietrza góra-góra. Kanały prowadzone na zewnątrz (systemowo przystosowane do zamontowania
na zewnątrz) po dachu izolowane będą wełną mineralna z folią Alu gr.100mm i pokryte płaszczem z
blachy aluminiowej.
Instalacje prowadzone w budynku izolować od środka wełną mineralną IBB80gr.20mm i na zewnątrz
wełna mineralna z folia Alu typ klimafix.
PROJEKT ARCHITEKTONICZNO-BUDOWALNY
INSTALACJA WENTYLACJI MECHANICZNEJ I KLIMATYZACJI
Przebudowa i rozbudowa budynku szkoły muzycznej wraz z zapleczem, przebudowa i rozbiórka
infrastruktury technicznej, przewidzianej do realizacji na dz. nr 288/6 i 288/8 położonych przy ul.
Kościuszki w Dębicy
STRONA:
18.
Wejście kanałami wentylacyjnymi do sali odbywać się będzie z poziomu dachu bezpośrednio do
pomieszczenia (ponad poziom stropu podwieszonego). Wywiew z sali przez kratki wentylacyjne z
przepustnicą, system izolowanych kanałów ocynk do central klimatyzacyjnych. Kraty wyciągowe
montowane będą nad stropem podwieszonym. Powietrze z pomieszczenia do przestrzeni nadstropowej
przepływać będzie poprzez anemostaty kontaktowe HB-40.
Wszystkie skrzynki rozprężne izolowane z przepustnica regulacyjną.
Układ AKPiA (szafa zasilająco-sterownicza) centrali wentylacyjnej zlokalizowana
w pomieszczeniu węzła cieplnego.
Dodatkowo powietrze w sali schładzane będzie przez układ klimatyzatorów kasetonowych inverter
AUYF36LRLE/ AOYG36LETL o mocy chłodniczej 10kW - 2szt.
Jednostki zewnętrzne zlokalizowane na dachu budynku istniejącego – lokalizacja zgodnie z
rysunkiem – rys nr 2.
Ilości powietrza wentylującego – układy
nazwa pomieszczenia
pow.
(std)
kubatu. ilość
Vk
osób
-
m2
m3
Sala
227,3
1295
Vzew.
Vn
Vw
krotn.
Y
p.went.
m3/h
m3/h
m3/h
1/h
5320
12000
12000
9,3
rodzaj
układu
LP
1
266
N/W-1
3.2.1. Podwieszenia oraz konstrukcje wsporcze.
Centrala klimatyzacyjna dostarczona z własną ramą konstrukcyjną. Przewiduje się posadowienie
centrali na specjalnie przygotowanej konstrukcji ujętej w projekcie konstrukcyjnym. Należy stosować
gumowe wibroizolatory.
4. INSTALACJA WODY LODOWEJ.
Zaprojektowano układ wody lodowej o parametrach 7/120C. Układ klimatyzacyjny składa się z
centrali klimatyzacyjnej i agregatu wody lodowej. Zaprojektowano agregat w wykonaniu
zewnętrznym typ NRL0330L o mocy 70,4kW z modułem hydraulicznym (pompa i zbiornik o
poj.300l) posadowiony na gruncie.
PROJEKT ARCHITEKTONICZNO-BUDOWALNY
INSTALACJA WENTYLACJI MECHANICZNEJ I KLIMATYZACJI
Przebudowa i rozbudowa budynku szkoły muzycznej wraz z zapleczem, przebudowa i rozbiórka
infrastruktury technicznej, przewidzianej do realizacji na dz. nr 288/6 i 288/8 położonych przy ul.
Kościuszki w Dębicy
STRONA:
19.
4.1.1. Rurociągi wody lodowej, armatura
Przewody inst. wody lodowej należy prowadzić zgodnie z rzutami od centrali wentylacyjne do
agregatu wody lodowej. Przewiduje się zastosowanie instalacji z rur stalowych ze szwem wg PN80/H-74200. Instalacje należy wyposażyć w odpowietrzniki w najwyższych i zawory spustowe w
najniższych częściach instalacji oraz niezbędną armaturę odcinającą.
Przewody zaizolować otulinami kauczukowymi np.: Armaflex AC. Instalacje oblachować blachą
aluminiową.
5. WYTYCZNE BRANŻOWE.
5.1.
Wytyczne p.poż
Nie projektuje się przejść instalacyjnych przez ściany przeciwpożarowe wymagające stosowania
klap przeciwpożarowych. Centralę klimatyzacyjną należy podłączyć do systemu sygnalizacji pożaru,
tak aby w momencie wykrycia pożaru została ona automatycznie wyłączona.
5.2.
Wytyczne konstrukcyjne oraz budowlane.
Należy zapewnić dostęp do przepustnic, klap czyszczących, klimatyzatorów kasetonowych (pompki
skroplin), poprzez drzwiczki rewizyjne.
Wykonać:
• ramy wsporcze pod centrale i agregat wody lodowej.
• Konstrukcje wsporczą pod kanały i tłumiki prowadzone po dachu, jednostki zewnętrzne
klimatyzatorów,
• Wykonać przebicia pod kanały wentylacyjne w ścianach.
5.3.
Wytyczne automatycznej regulacji.
Centrale, wentylatory należy wyposażyć w automatykę (czujniki, siłowniki, presostaty, sterowniki)
zapewniającą właściwą pracę układów wentylacyjnych i klimatyzacyjnych.
5.4.
Wytyczne branży wod-kan.
Należy wykonać instalację skroplin z klimatyzatorów z rur
instalacji wod-kan.
PVC wg Projektu Technicznego
PROJEKT ARCHITEKTONICZNO-BUDOWALNY
INSTALACJA WENTYLACJI MECHANICZNEJ I KLIMATYZACJI
Przebudowa i rozbudowa budynku szkoły muzycznej wraz z zapleczem, przebudowa i rozbiórka
infrastruktury technicznej, przewidzianej do realizacji na dz. nr 288/6 i 288/8 położonych przy ul.
Kościuszki w Dębicy
5.5.
STRONA:
20.
Wytyczne branży elektrycznej.
Wykonać podłączenia do instalacji elektrycznej zgodnie z danymi katalogowymi DTR danych
urządzeń. Poniżej dane elektr. podstawowych urządzeń.
Urządzenie
LP
1
2
3
Centrala VS-100R RMHC
Agregat NRL 0330
klimatyzatory Q=10kW
pobór mocy el.kW
lato
zima
kW
kW
8,1
8,1
25
6,2
0
suma
39,3
ilość
Napięcie lokalizacja
szt.
1
1
2
V
400
400
230
dach
przyziemie
wg rzutów
8,1
6. UWAGI KOŃCOWE.
Warunki montażu i odbioru:
Roboty zgodnie „Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. II
„Roboty instalacji sanitarnych i przemysłowych” z zachowaniem przepisów BHP i przestrzeganiem
instrukcji montażu poszczególnych urządzeń .
.................................
podpis i pieczątka
(projektant)
PROJEKT ARCHITEKTONICZNO-BUDOWALNY
INSTALACJA WENTYLACJI MECHANICZNEJ I KLIMATYZACJI
Przebudowa i rozbudowa budynku szkoły muzycznej wraz z zapleczem, przebudowa i rozbiórka
infrastruktury technicznej, przewidzianej do realizacji na dz. nr 288/6 i 288/8 położonych przy ul.
Kościuszki w Dębicy
STRONA:
7.C.2.2 Część graficzna
Nr rys./ No
Wyszczególnienie / Task
Scale
Skala
Instalacja wentylacji
mechanicznej i klimatyzacji
1
Instalacja wentylacji i klimatyzacji – parter
1:100
2
Instalacja wentylacji i klimatyzacji – dach
1:100
