Dane techniczne

Dane techniczne

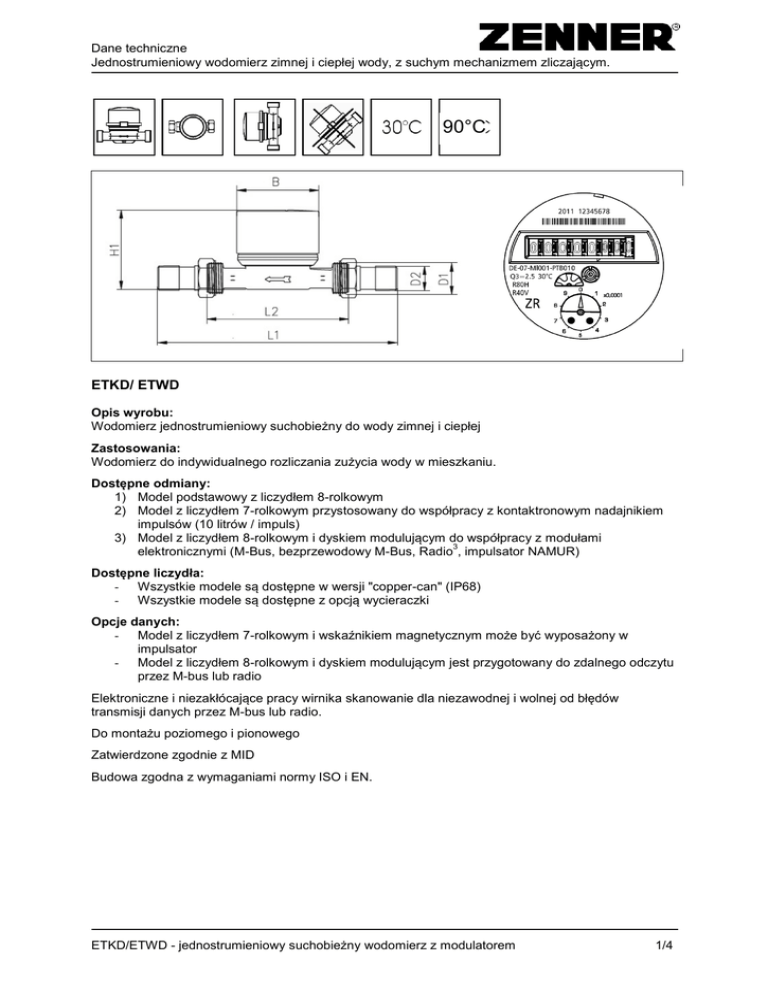

Jednostrumieniowy wodomierz zimnej i ciepłej wody, z suchym mechanizmem zliczającym.
90°C
ETKD/ ETWD
Opis wyrobu:
Wodomierz jednostrumieniowy suchobieżny do wody zimnej i ciepłej
Zastosowania:
Wodomierz do indywidualnego rozliczania zużycia wody w mieszkaniu.
Dostępne odmiany:
1) Model podstawowy z liczydłem 8-rolkowym
2) Model z liczydłem 7-rolkowym przystosowany do współpracy z kontaktronowym nadajnikiem
impulsów (10 litrów / impuls)
3) Model z liczydłem 8-rolkowym i dyskiem modulującym do współpracy z modułami
3
elektronicznymi (M-Bus, bezprzewodowy M-Bus, Radio , impulsator NAMUR)
Dostępne liczydła:
- Wszystkie modele są dostępne w wersji "copper-can" (IP68)
- Wszystkie modele są dostępne z opcją wycieraczki
Opcje danych:
- Model z liczydłem 7-rolkowym i wskaźnikiem magnetycznym może być wyposażony w
impulsator
- Model z liczydłem 8-rolkowym i dyskiem modulującym jest przygotowany do zdalnego odczytu
przez M-bus lub radio
Elektroniczne i niezakłócające pracy wirnika skanowanie dla niezawodnej i wolnej od błędów
transmisji danych przez M-bus lub radio.
Do montażu poziomego i pionowego
Zatwierdzone zgodnie z MID
Budowa zgodna z wymaganiami normy ISO i EN.
ETKD/ETWD - jednostrumieniowy suchobieżny wodomierz z modulatorem
1/4
Dane techniczne
Jednostrumieniowy wodomierz zimnej i ciepłej wody, z suchym mechanizmem zliczającym.
Dane techniczne:
Przepływ
ciągły
Przepływ nominalny
wg. PN-ISO4064
Długość zabudowy
Średnica
nominalna
Zakres pomiarowy
w wykonaniu
standardowym
Klasa metrologiczna
wg. PN-ISO4064
Przepływ
maksymalny
Przepływ minimalny
Próg rozruchu
Temperatura
maksymalna
Ciśnienie robocze
Działka
elementarna
Zakres wskazań
Klasa straty
ciśnienia
Q3
m /h
3
2,5
4
Qn
m /h
3
1,5
2,5
bez łączników
Z łącznikami
DN
mm
cal
R (Q3/Q1)
80
160
15
1/2
110
190
15
1/2
40H/40V
80H/80V
A-H/A-V
B-H/A-V
3
Q4
m /h
Q1
l/h
l/h
130
228
20
3/4
130
228
20
3/4
3,125
5
62,5
31
50
10
14
T
°C
30/90
PN
bar
16
min
l
0,02
3
Max
m
99999,99998
∆P
kPa
B
H1
D1
D2
L2
bez łączników
(śrubunków)
L1
z łącznikami
(śrubunkami)
-
mm
mm
cal
cal
3/4
1/2
3/4
1/2
1
3/4
1
3/4
mm
80
110
130
130
mm
160
190
228
228
kg
0,42
0,44
0,52
0,52
63
Wymiary i waga
Szerokość
Wysokość
Gwint
Gwint
Długość całkowita
Masa
66
77
80
ETKD/ETWD - jednostrumieniowy suchobieżny wodomierz z modulatorem
2/4
Dane techniczne
Jednostrumieniowy wodomierz zimnej i ciepłej wody, z suchym mechanizmem zliczającym.
Zalecane sposoby instalowania jednostrumieniowych liczników zużycia wody:
12345678910 11 12 13 -
Korpus
Kierownica strumienia
Wirnik
Płyta regulacyjna
Pierścień antymagnetyczny
Ekran antymagnetyczny
Gwintowany pierścień blokujący
Pierścień zabezpieczający
O-ring
Liczydło
Szyld
Osłona
13 Maska zewnętrzna
.
ETKD/ETWD - jednostrumieniowy suchobieżny wodomierz z modulatorem
3/4
Dane techniczne
Jednostrumieniowy wodomierz zimnej i ciepłej wody, z suchym mechanizmem zliczającym.
Q3=2,5
Q3=4
Typowa krzywa błędów
Dolny zakres pomiarowy
Q1 ÷ Q2
