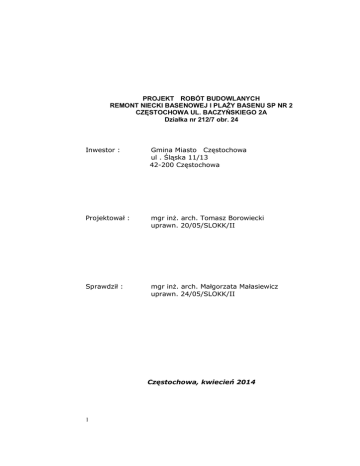

PROJEKT ROBÓT BUDOWLANYCH
REMONT NIECKI BASENOWEJ I PLAŻY BASENU SP NR 2
CZĘSTOCHOWA UL. BACZYŃSKIEGO 2A
Działka nr 212/7 obr. 24
Inwestor :
Gmina Miasto Częstochowa
ul . Śląska 11/13
42-200 Częstochowa
Projektował :
mgr inż. arch. Tomasz Borowiecki
uprawn. 20/05/SLOKK/II
Sprawdził :
mgr inż. arch. Małgorzata Małasiewicz
uprawn. 24/05/SLOKK/II
Częstochowa, kwiecień 2014
1
PROJEKT ROBÓT BUDOWLANYCH
REMONT NIECKI BASENOWEJ I PLAŻY BASENU SP NR 2 CZĘSTOCHOWA UL.
BACZYŃSKIEGO 2A
Działka nr 212/7 obr. 24
ZAWARTOŚĆ OPRACOWANIA
ARCHITEKTURA
1. OŚWIADCZENIE
2. OPIS TECHNICZNY
3.INFORMACJA BIOZ
4.UPRAWNIENIA I ZAŚWIADCZENIA
CZĘŚĆ RYSUNKOWA
1.SYTUACJA 1:500
2.RZUT NIECKI I PLAŻY 1:100
3.ŚCIAN NIECKI/DETAL PRZELEWU 1:100/1:10
4.ROZWINIĘCIE ŚCIAN HALI BASENOWEJ 1:100
5.DETAL 1:20
INSTALACJE SANITARNE
1.
1.1.
1.2.
2.
2.1.
2.2.
2.4.1.
2.4.2.
2.4.3.
2.4.4.
2.4.5.
3.
4.
5.
INFORMACJE O PROJEKCIE
PODSTAWA OPRACOWANIA
PRZEDMIOT I ZAKRES OPRACOWANIA
OPIS PROJEKTOWANYCH INSTALACJI SANITARNYCH
INSTALACJA ODWODNIENIA PLAŻY BASENOWEJ
INSTALACJA GRZEWCZA
ELEMENTY GRZEJNE
RUROCIĄGI I ARMATURA
PRÓBY
ZABEZPIECZENIE PRZED KOROZJĄ
IZOLACJA TERMICZNA
WYMAGANIA BHP
WYTYCZNE DLA BRANŻY BUDOWLANEJ I ELEKTRCZNEJ
UWAGI KOŃCOWE
1.
PLAN BIOZ – INFORMACJA
1.1.
PODSTAWA OPRACOWANIA
1.2.
ZAKRES ROBÓT
1.3.
ELEMENTY ZAGOSPODAROWANIA TERENU MOGĄCE STWARZAĆ
ZAGROŻENIE
1.4.
PRZEWIDYWANE ZAGROŻENIA
1.5.
PROWADZENIE INSTRUKTAŻU PRACOWNIKÓW
1.6.
ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE
NIEBEZPIECZEŃSTWU
ZAŁĄCZNIKI
UPRAWNIENIA I WPIS DO PIIB PROJEKTANTA
UPRAWNIENIA I WPIS DO PIIB SPRAWDZAJĄCEGO
CZĘŚĆ RYSUNKOWA
NR
TREŚC RYSUNKU
SKALA NR RYS.
1.
RZUT HALI BASENOWEJ – ODWODNIENIE PLAŻY BASENU
2.
ROZWINIĘCIE ODWODNIENIA PLAŻY BASENU
3.
RZUT HALI BASENOWEJ – INSTALACJA C.O.
4.
ROZWINIĘCIE INSTALACJI C.O. HALI BASENOWEJ
2
1:100
1:100
1:100
B/S
01
02
03
04
OŚWIADCZENIE
Niniejszym oświadczam że projekt
PROJEKT ROBÓT BUDOWLANYCH
REMONT NIECKI BASENOWEJ I PLAŻY BASENU SP NR 2 CZĘSTOCHOWA UL.
BACZYŃSKIEGO 2A
Działka nr 212/7 obr. 24został wykonany zgodnie z umową i obowiązującymi
przepisami oraz jest kompletny i zgodny z przeznaczeniem któremu ma
służyć.
3
OPIS TECHNICZNY
PROJEKT ROBÓT BUDOWLANYCH
REMONT NIECKI BASENOWEJ I PLAŻY BASENU SP NR 2 CZĘSTOCHOWA UL.
BACZYŃSKIEGO 2A
Działka nr 212/7 obr. 24
1.
Podstawa opracowania




2.
Umowa pomiędzy Gminą Miastem Częstochowa a
Pracownią
architektoniczną TIMARCHITEKCI s.c. z dnia 23.01.2014
nr
IZ.2600.3.2014
Wizje lokalne i pomiary własne
Archiwalna dokumentacja techniczne
Ustalenia i narady z Inwestorem
Przedmiot opracowania

Przedmiotem opracowania jest projekt remontu niecki , plaży oraz
ścian hali basenowej wraz z wymiana wewnętrznej instalacji c.o. i
wykonaniem odwodnienia plaży
3.
Dane ogólne

4.
Budynek będący przedmiotem niniejszego opracowania jest obiektem
jednokondygnacyjnym częściowo podpiwniczonym stanowi on część
zespołu budynków szkoły
Dane





materiałowe - stan istniejący
Plaże –okładziny ceramiczne w złym stanie technicznym
Przelew - okładziny ceramiczne oraz krata stalowa w złym stanie
technicznym
Ściany niecki – okładziny ceramiczne w złym stanie technicznym
Dno niecki – okładziny ceramiczne w złym stanie technicznym
Ściany hali basenowej –z płytek ceramicznych w złym stanie
technicznym
5. Dane projektowe – zakres prac remontowych









4
skucie starych okładzin ceramicznych niecki plaży oraz ścian hali
basenowej
skucie skosu na styku ściany niecki z dnem po całym obwodzie niecki
wykonanie instalacji odwodnienia plaży
demontaż drewnianych osłon grzejników
demontaż i wymiana istniejącej wewnętrznej instalacji c.o, demontaż
grzejników rurowych , zastosować grzejniki z ławką np.: purmo
bench.
gruntowne oczyszczenie podłoża z resztek klejów i zapraw
wykonanie stopnia spoczynkowego np. z kostki betonowej zgodnie z
załączonym rysunkiem
oczyszczenie powierzchni betonu niecki metodą hydrodynamiczną lub
poprzez piaskowanie
wykonanie niezbędnych iniekcji




naprawa ubytków i wyrównanie podłoża
wykonanie izolacji przeciwwodnej zgodnie z przyjętą technologia np.:
Botament
ułożenie ceramiki na zaprawie klejowej np.: Botament
wypełnienie spoin zaprawą chemoodporną np.: Botament
6. Zestawienie płytek dla ścian , niecki
i hali basenowej
DNO NIECKI
1. Liscio SM Turchese Chiaro 12,5x25 282,00 m2
2. Liscio SM Blu Elettrico 12,5x25 27,00 m2
PLAŻA
3. Mod 2/25 White 12,5x25 181,07 m2
4. Mod Canalina White 12,5x25 324,00 szt
5. Mod Canalina con foro White 12,5x25 24,00 szt zł
6. Pilleta odpływ mosiężny Ø47mm 24,00 szt
7. Liscio SM Grip Turchese Chiaro 12,5x25 2,00 m2 zł
ŚCIANY NIECKI DŁUŻSZE
8. Liscio SM Turchese Chiaro 12,5x25 57,00 m2
9. Liscio SM Blu Elettrico 12,5x25 6,00 m2
ŚCIANY NIECKI KRÓTSZE
10. Liscio SM Turchese Chiaro 12,5x25 8,27 m2
11. Liscio SM Blu Elettrico 12,5x25 1,18 m2
12. Liscio SM Grip Turchese Chiaro 12,5x25 19,96 m2
13. Liscio SM Grip Blu Elettrico 12,5x25 6,25 m2
PRZELEW
14. Liscio SM Turchese Chiaro 12,5x25 18,00 m2
15. Mod 3/R White/Blu 12,5x25 200,00 szt
16. Mod 2/25 White 12,5x25 19,00 m2
17. Mod 2/25 AG1 White 12,5x25 200,00 szt
18. Mod 2/25 AG2 White 12,5x25 200,00 szt
19. I Raccordi CS 2 Blu Elettrico 24,5x3 200,00 szt
20. I Raccordi RP 2 Blu Elettrico 24,5x2 200,00 szt
21. Liscio SM Bone 12,5x25 6,00 m2
22. Kratka zwijana Bianco Ghiaccio 24,7 50,00 mb
MUREK PRZY NIECCE
23. Liscio SM Blu Elettrico 12,5x25 10,00 m2
24. Liscio SM Grip Blu Elettrico 12,5x25 12,00 m2
25. I Raccordi CS 2 Blu Elettrico 24,5x3 232,00 szt
26. I Raccordi BE 2 Blu Elettrico 0,3x0,3 8,00 szt
ŚCIANY BASENU
27. Boldcolor Giallo naturale 20x60 167,00 m2
28. Boldcolor Grigio naturale 20x60 8,00 m2
Uwaga należy uwzględnić straty materiałowe podczas docinania
płytek oraz konieczność wykonania stopnia spoczynkowego
7. Uwagi wykonawcze

Podczas prowadzenia prac należy zabezpieczyć ściany , drzwi okna
oraz inne elementy wykończenia i wyposażenia budynku tak by nie
uległy one zniszczeniu oraz zabrudzeniu.

Prace należy wykonać zgodnie ze sztuką budowlaną i warunkami BHP
5


Do wykonania posadzek można przystąpić po zakończeniu wszystkich
robót budowlanych stanu surowego i robót wykończeniowych oraz po
zakończeniu wszystkich robót instalacyjnych.
Powierzchnia podłoża musi być jednorodna, bez rys, braków i
występów, wolna od tłuszczów, zanieczyszczeń
Opracował
mgr inż. arch. Tomasz Borowiecki
6
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
ORAZ PLANU BEZPIECZŃSTWA I OCHRONY ZDROWIA
Na podstawie Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca
2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia
oraz planu bezpieczeństwa i ochrony zdrowia informuję że:
Zakres robót dla zamierzenia inwestycyjnego w niniejszym projekcie dotyczy
prac remontowo - budowlanych. Podczas prowadzenia prac należy:
poinformować pracowników o zakresie zamierzenia inwestycyjnego
oraz kolejności realizacji poszczególnych elementów zamierzenia
inwestycyjnego

wskazać elementy budowlane, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi

wskazać przewidywane zagrożenia występujące podczas realizacji
robót

wskazać sposoby przeprowadzenia instruktażu i szkolenia
pracowników
przed
przystąpieniem
do
robót
szczególnie
niebezpiecznych.

określenie zasad postępowania w przypadku wystąpienia zagrożenia

określenie konieczności stosowania przez pracowników środków
ochrony indywidualnej zabezpieczającej przed skutkami zagrożeń

określić zasady bezpośredniego nadzoru nad pracami przez
wyznaczone w tym celu osoby

wskazać
środki
techniczne
i
organizacyjne
zapobiegające
niebezpieczeństwom wynikającym z wykonywania robót budowlanych
w strefach szczególnego zagrożenia zdrowia lub w ich bezpośrednim
sąsiedztwie

zapewnić bezpieczną i sprawną komunikację umożliwiającą szybką
ewakuację na wypadek pożaru , awarii i innych zagrożeń.

określenie sposobu przechowywania i przemieszczania materiałów,
wyrobów substancji oraz preparatów niebezpiecznych na ternie
budowy

wskazanie miejsca przechowywania dokumentacji budowy oraz
dokumentów niezbędnych do prawidłowej eksploatacji maszyn i
innych urządzeń technicznych

rozmieszczenie urządzeń ppoż. wraz z parametrami poboru mediów

oznaczenie obszarów składowania i magazynowania materiałów
przywożonych na budowę

lokalizację dróg komunikacyjnych i transportu na potrzeby budowy

ogrodzenie i oznakowanie budowy znakami informacyjnymi i
ostrzegawczymi

lokalizację pomieszczeń higieniczno-sanitarnych dla pracowników
budowy.
Jednocześnie informuję że przyjęte w projekcie rozwiązania konstrukcyjnomateriałowe oraz technologia wykonania nie stwarzają zagrożenia dla
bezpieczeństwa i ochrony zdrowia pracowników i otoczenia.

7
