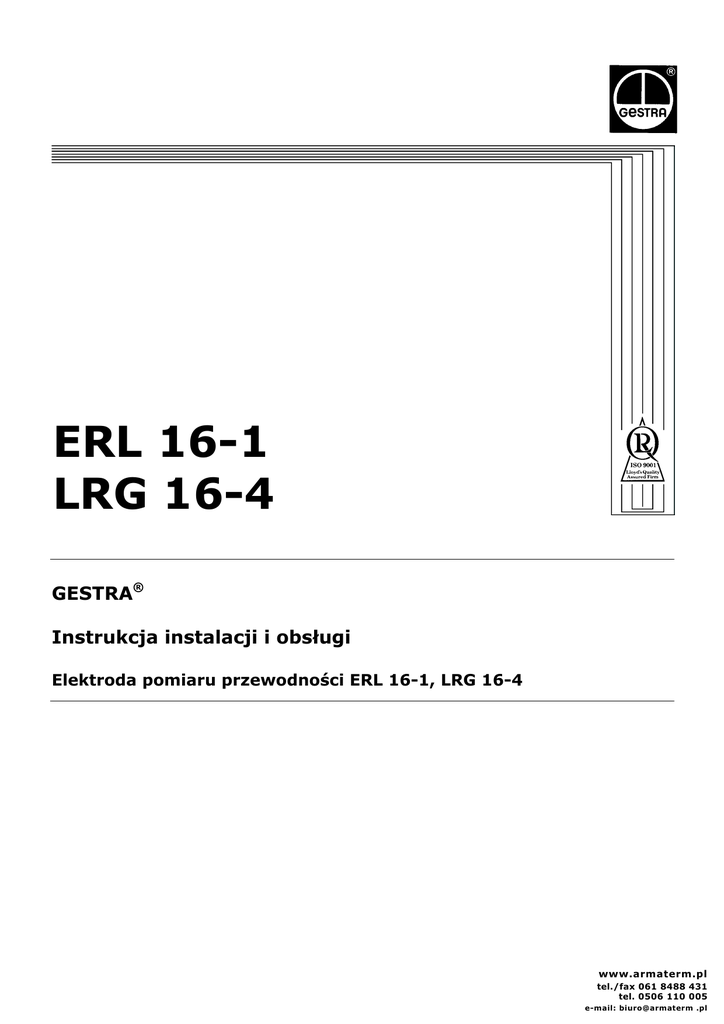

ERL 16-1 LRG 16-4

ERL 16-1
LRG 16-4
GESTRA®
Instrukcja instalacji i obsługi
Elektroda pomiaru przewodności ERL 16-1, LRG 16-4
www.armaterm.pl
tel./fax 061 8488 431
tel. 0506 110 005
e-mail: biuro@armaterm .pl
ERL 16-1, LRG 16-4
Strona
2/4
Pg 11 maks. 60°C
Izolacja cieplna
Izolacja cieplna
Gwint G1/2” DIN 228
Gwint G ¾” DIN 228
Profil dla instalacji
między kołnierzami
PN40 z otworem
gwintowanym ½”
Pierścień uszczelniający
27x32 DIN7603
DN mm
15
20
25
40
Rys.1 Elektroda pomiaru przewodności ERL16-1, G ¾”
DN
mm
15
20
25
40
Średnica
kołnierza Φ D
95
105
115
150
Grubość
kołnierza b
16
18
18
18
Średnica kołnierza
95
105
115
150
Grubość kołnierza
32
32
32
32
Rys.2 Elektroda pomiaru przewodności ERL 16-1, G ½” z profilem do
montażu między-kołnierzowego
A
Kołnierz PN40
Izolacja termiczna
118
129
137
180
Rys.3 Elektroda pomiaru przewodności LRG 16-4 z trójnikiem
*V =
20mm
20mm
24mm
32mm
(DN50)
(DN50 morski)
(DN100)
(kwadratowy)
Rys. 4 Elektroda pomiaru przewodności LRG 16-4
Rys.5 Docinanie pręta elektrody LRG 16-4
www.armaterm.pl
tel./fax 061 8488 431
tel. 0506 110 005
e-mail: biuro@armaterm .pl
ERL 16-1, LRG 16-4
Rys. 6 Końcówka przyłączy elektrody
Strona
3/4
Rys. 7 Okablowanie końcówki przyłączy
1 – dla przyłączenia okablowania sprawdź
schematy regulatora odsalania
2 – pręt pomiarowy
Informacja
Elektroda jest czujnikiem pomiarowym i powinna być instalowana z należytą starannością. Należy nie dopuszczać do uderzeń
w końcówkę elektrody.
Uwagi dotyczące bezpieczeństwa
Urządzenie może być instalowane i uruchamiane jedynie przez kwalifikowany i odpowiedzialny personel.
Prace związane z wymianą i naprawami mogą być wykonywane jedynie przez wykwalifikowany personel, który posiada
odpowiednie przeszkolenie i osiągnął właściwy stopień kompetencji.
Niebezpieczeństwa
Elektroda zazwyczaj podczas pracy jest pod ciśnieniem. Przy poluzowaniu przyłączy może nastąpić wyciek gorącej wody lub
pary. Przed demontażem lub rozpoczęciem prac obsługowo-naprawczych upewnij się, że system jest rozprężony (bez
ciśnienia).
Elektroda podczas pracy na instalacji staje się gorąca. To stwarza niebezpieczeństwo poparzenia dłoni i rąk.
Przed demontażem lub rozpoczęciem prac obsługowo-naprawczych upewnij się, że elektroda i kołnierz montażowy są chłodne.
Ryzyko oparzenia całego ciała.
Przed rozpoczęciem jakichkolwiek prac obsługowo-naprawczych lub przed poluzowaniem przyłączy kołnierzowych, upewnij się
że wszystkie podłączone instalacje są bez ciśnienia (zero bar) i są chłodzone do temperatury pokojowej (20°C).
Dostępne wykonania
Elektroda pomiaru przewodności ERL 16-1 z przyłączem gwintowym ½” BSP (NPT na zapytanie) przeznaczona dla montażu na
profilu międzykołnierzowy DN15, 20, 25, 40. Instalacja bezpośrednio przy zaworze odsalającym.
Elektroda pomiaru przewodności ERL 16-1 z przyłączem gwintowym ¾” BSP (NPT na zapytanie) zalecana dla montażu w
zewnętrznych naczyniach pomiarowych.
Elektroda pomiaru przewodności LRG 16-4 z przyłączem gwintowym 3/8” BSP montowana na kołnierzu PN40 montowana
bezpośrednio na króćcu kotła lub na naczyniu pomiarowym.
Elektroda pomiaru przewodności LRG 16-4 z przyłączem gwintowym 3/8” BSP montowana na trójniku DN15, 20, 25, 40 mm.
Rurociąg odsolin podłączany do trójnika.
Docinanie pręta elektrody LRG 16-4
1.
2.
3.
4.
5.
6.
7.
8.
Odkręć rurkę 3, trzymając korek 4 w taki sposób, aby zabezpieczyć pręt elektrody 1 przed obracaniem.
Pchnij rurkę 3 w górę.
Odkręć korek 4, trzymając koniec, który zostanie ucięty za pomocą szczypiec.
Zaciśnij pręt elektrody 1 w imadle i dotnij na żądaną długość.
Dotnij rurkę z PTFE 2 krócej o 12 mm, na przykład za pomocą noża do zdejmowania izolacji.
Popraw gwint końcówki.
Wciśnij rurkę 3 na rurkę PTFE 2 (wewnętrzny gwint M8 w kierunku końca pręta).
Wkręć korek 4 trzymając pręt elektrody na nagwintowanym końcu, np. za pomocą długich szczypiec.
www.armaterm.pl
tel./fax 061 8488 431
tel. 0506 110 005
e-mail: biuro@armaterm .pl
ERL 16-1, LRG 16-4
9.
Strona
4/4
Nasuń i nakręć rurkę 3 na gwint korka 4 trzymając korek wkrętakiem.
Montaż
ERL 16-1 ½”
Wkręć elektrodę z dostarczonym pierścieniem uszczelniającym w profil międzykołnierzowy dostarczony oddzielnie i doszczelnij
przez dociągnięcie. Następnie zainstaluj profil między kołnierzami zaworu odsalającego i rurociągu umieszczając elektrodę
poziomo.
ERL 16-1 ¾”
Wkręć elektrodę z dostarczonym pierścieniem uszczelniającym w naczynie i doszczelnij przez dociągnięcie. Otwór gwintowany
zgodnie z DIN3852 część 2 – ¾”, DIN228 forma X, wersja standardowa (przyległy otwór >=18).
LRG 16-4
Wkręć elektrodę z dostarczonym pierścieniem uszczelniającym bezpośrednio do trójnika dostarczonego oddzielnie
i
doszczelnij przez dociągnięcie. Podłącz rurociąg odsalający do trójnika.
Wkręć elektrodę z dostarczonym pierścieniem uszczelniającym bezpośrednio kołnierza dostarczonego oddzielnie i doszczelnij
przez dociągnięcie. Zamontuj kołnierz na króćcu kotła.
Uwaga:
Część elektrody wystająca powyżej gwintu lub kołnierza montażowego nie może być izolowana cieplnie.
Okablowanie
Zawsze używaj kabla ekranowanego.
Jeżeli w systemie znajduje się wiele elektrod na kotłach lub zbiornikach, należy oznakować poszczególne elektrody i łączniki
aby zapobiegać pomyłkom.
Obsługa
Elektroda nie wymaga przeprowadzania czynności obsługowych. Zaleca się jednak sprawdzenie elektrody co sześć miesięcy.
Czyszczenie przeprowadza się przez ścieranie powierzchni pomiarowej.
Klucz do Rys. 6
1 Łącznik
2 Pokrywka
3 Dławik kablowy Pg11 z wewnętrznym zaciskiem kablowym dla kabli o przekroju kołowym – średnica 6-10mm
4 Kabel łączeniowy
5 Blok portów przyłączy
6 Pasmo z oznaczeniami portów przyłączy
7 Uszczelka
8 Wtyczka w głowicy elektrody
