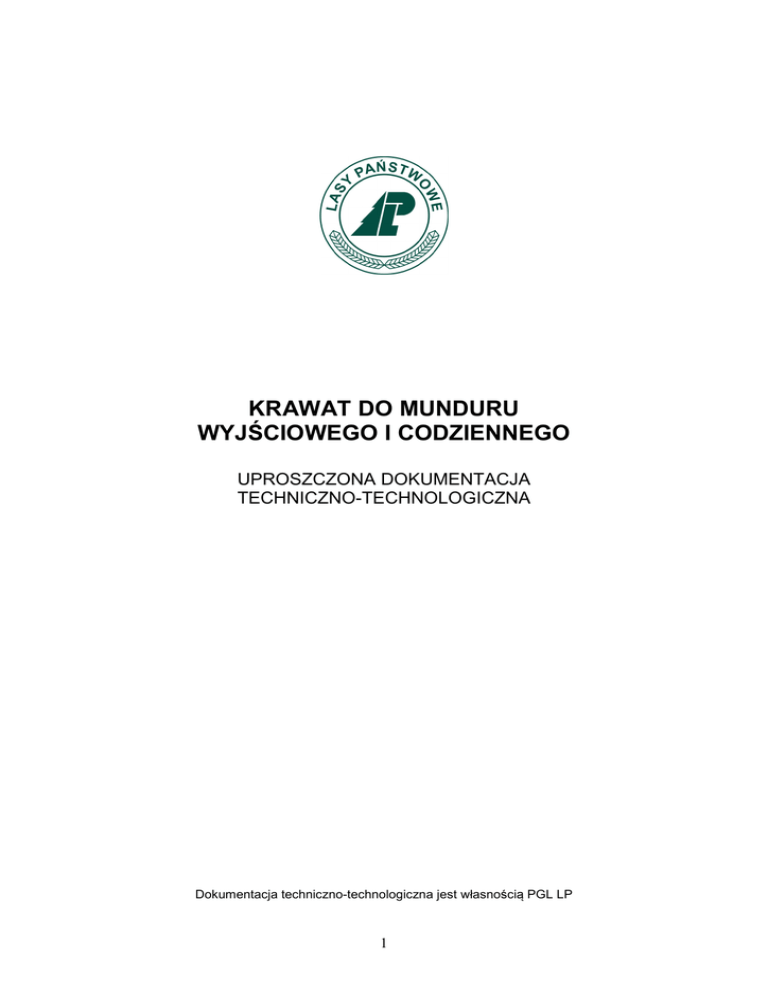

14. Krawat.

KRAWAT DO MUNDURU
WYJŚCIOWEGO I CODZIENNEGO
UPROSZCZONA DOKUMENTACJA
TECHNICZNO-TECHNOLOGICZNA
Dokumentacja techniczno-technologiczna jest własnością PGL LP
1
SPIS TREŚCI
1.
Wstęp
2.
Przedmiot dokumentacji
2.1.
Opis ogólny
2.2.
Normy i dokumenty związane
3.
4.
Rysunek modelowy
Wymagania techniczne
4.1.
Materiały zasadnicze i dodatki
4.2.
Rodzaje szwów i ściegów
4.3.
Dopuszczalne sztukowanie elementów
5.
Zestawienie elementów składowych
6.
Rysunki techniczne
7.
Opis wykonania
8.
Tabele wymiarów wyrobu gotowego
9.
Średnie normy zużycia materiałów zasadniczych i dodatków
10.
Cechowanie, składanie i pakowanie
10.1. Rozmieszczenie cech dostawcy
10.2. Oznaczenie sposobu konserwacji
10.3. Składanie
10.4. Pakowanie
11.
Arkusz ewidencji wprowadzonych zmian
12.
Próbki tkanin
13.
Załączniki – certyfikaty, wyniki badań laboratoryjnych zastosowanych
materiałów (potwierdzenie spełnienia wymagań techniczno-użytkowych)
2
1. WSTĘP
Zgodnie z Zarządzeniem Nr 16 Dyrektora Generalnego Lasów Państwowych
z dnia 14.03.2005 r. wprowadza się zmiany w dokumentacji technicznotechnologicznej dot. krawata do mundurów leśnika.
2. PRZDMIOT DOKUMENTACJI.
2.1. OPIS OGÓLNY
Krawat składający się z trzech elementów połączonych ze sobą dwoma szwami
(stębnówka).
Krawat gładki lub splot fantazyjny apretura BO.
3
2.2 . NORMY I DOKUMENTY ZWIĄZANE
PN-P-84518:1996 Wyroby odzieżowe. Terminologia.
PN-91/P-01831 Elementy wyrobów odzieżowych.
PN-83/P-84501 Wyroby konfekcyjne. Szwy.
PN-83/P-84502 Wyroby konfekcyjne. Ściegi.
PN-83/P-84506 Wyroby konfekcyjne. Badania odbiorcze.
PN-83/P-84507 Wyroby konfekcyjne. Stopnie jakości.
PN-EN ISO 3758:2006 Znaki informacyjne o sposobie konserwacji w postaci
symboli graficznych
PN-P-84509:1997 Wyroby odzieżowe. Pakowanie, przechowywanie, transport.
4
3. RUSUNEK MODELOWY.
5
4. WYMAGANIA TECHNICZNE
Do wykonania obowiązują:
- zatwierdzony wzór i dokumentacja techniczno-technologiczna
- warunki techniczne na tkaninę zasadniczą
4.1. MATERIAŁY ZASADNICZNE I DODATKI
Tkanina zasadnicza
poliester 100% - mikrowłókna
szerokość 0,70 m
wątek – PE 110 dtex f 36
osnowa – PE 50 dtex f 18
gęstość wątku 54/1 cm
gęstość osnowy 84/1cm
gramatura tkaniny wykończonej: ± 125 g/m²
typ wykończenia: naturalny lub apretura BO
Tkanina wkładkowa
symbol 1946-336-94-415-05-90 wg WT
Nici
poliestrowe 120 dtex x 2 wg PN-90/P-8101
6
4.2.
RODZAJE SZWÓW I ŚCIEGÓW
Operacja
konfekcjonow.
Sztukowanie
krawata
Odszycie dużego
i małego czuba
Ryglowanie
czubów
Zeszycie krawata
Zamocowanie
końca szwa
wzdłużnego
Przyszycie
wszywki firmowej
4.3.
Szew wg PN-83/P-84501
Ścieg wg PN-83/P-84502
Gęstość
ściegu/1cm
1.01.01
301
4-5/1cm
1.01.01
301
5/1cm
1.01.01
301
8-9/1cm
8.11.01
104
2/1cm
Rygiel o dług.
15-18 mm
101
8-10/1cm
DOPUSZCZALNE SZTUKOWANIE ELEMENTÓW
Elementy krawata są sztukowane przez konfekcjonowanie trzech zasadniczych
elementów wyrobu.
7
5. ZESTAWIENIE ELEMENTÓW SKŁADOWYCH
Lp.
Rodzaj materiału
1.
Tkanina zasadnicza
Nazwa elementu
składowego
Wykrój – część z dużym
czubem
Ilość czynności
1
Wykrój łącznika
2.
Tkanina zasadnicza
Części z dużym czubem i
1
części z małym czubem
3.
Tkanina zasadnicza
4.
Tkanina wkładkowa
Wykrój – części z małym
czubem
1
1
8
6. RYSUNKI TECHNICZNE
9
10
7. OPIS WYKONANIA
Lp.
Rodzaj czynności
1.
Rozkrój elementów
2.
Sztukowanie krawata
3.
Rozprasowanie sztukówek
4.
Odszycie małego i dużego
czuba
Oznaczenie szwu i
ściegu
-
1.01.01/301
1.01.01/301
6.
Wywrócenie czubów
-
7.
Prasowanie czubów
-
9.
10.
11.
długości
Zamocowanie końca szwa
wzdłużnego
szablonu
-
Zaryglowanie czubów
Zeszycie krawata po
Wg układu kroju i
1.01.01/301
5.
8.
Uwagi
8.11.01/104
Rygiel o dł. 15-18 mm
Wywrócenie całego krawata
-
Prasowanie – stabilizacja
-
krawata
Operacje końcowe
a. przyszywanie
12.
-
wszywki firmowej
b. Brakowanie
-
jakościowe
13.
Klasyfikacja
jakościowa wyrobu
Pakowanie
-
11
8. TABELA WYMIARÓW WYROBU GOTOWEGO
Lp.
Wyszczególnienie wymiarów
Wartość
Dop. odchylenie
1400
± 50 mm
Min. 600-700 mm
± 25 mm
b. szerokość dużego czuba
95
± 5 mm
b1.szerokość w poziomie
30
± 4 mm
Wykrój – części z małym
czubem
1
a. długość
1.
a1. odległość łączenia od
końca dużego czuba
2.
długości
3.
Tkanina zasadnicza
4.
Tkanina wkładkowa
1
9. ŚREDNIE NORMY ZUŻYCIA MATERIAŁÓW ZASADNICZYCH I DODATKÓW
Lp.
Nazwa materiału
Artykuł
Zużycie
1.
Tkanina zasadnicza
100% PE - mikrowłókna
0,315
2.
Wkładka
3.
Nici odzieżowe
4.
Wszywka firmowa
1
5.
Karton tekturowy
1/200
6.
Taśma klejąca
12
7.
Etykieta zbiorcza
1/200
0,064
120 dtex x 2
12
10,5
10. CECHOWANIE, SKŁADANIE I PAKOWANIE
10.1.
Rozmieszczenie cech dostawcy
a. Wszywka firmowa
Cechy dostawcy:
Nazwa producenta
Logo firmy
Skład surowcowy
Znaki dotyczące konserwacji wyrobu
zgodnie z PN-90/P-04608
b. Etykieta zbiorcza
10.2.
Nazwa i znak firmowy producenta
Nazwa i numer wzoru
Ogólna liczba sztuk zawartych w opakowaniu
Jakość wyrobu
Numer pakującego
Miesiąc i rok produkcji
Oznaczenie sposobu konserwacji
Wg PN-EN ISO 3758:2006 Znaki informacyjne o sposobie konserwacji w postaci
symboli graficznych
10.3 Składanie
Na pół
13
10.4 Pakowanie
Każdy krawat zapakowany w rękaw foliowy z indywidualnym wieszaczkiem.
Pakowanie w karton zbiorczy po 120 sztuk.
14
11. ARKUSZ EWIDENCJI WPROWADZONYCH ZMIAN.
Lp.
Data
Zmiana dotyczy (stron i
ewentualnej treści zmiany)
15
Akceptacja
(data i podpis)
Uwagi
12. PRÓBKI TKANINY
16
13. ZAŁĄCZNIKI (dołącza producent)
Certyfikaty lub wyniki badań laboratoryjnych materiałów
(potwierdzenie spełnienia wymagań techniczno-użytkowych)
