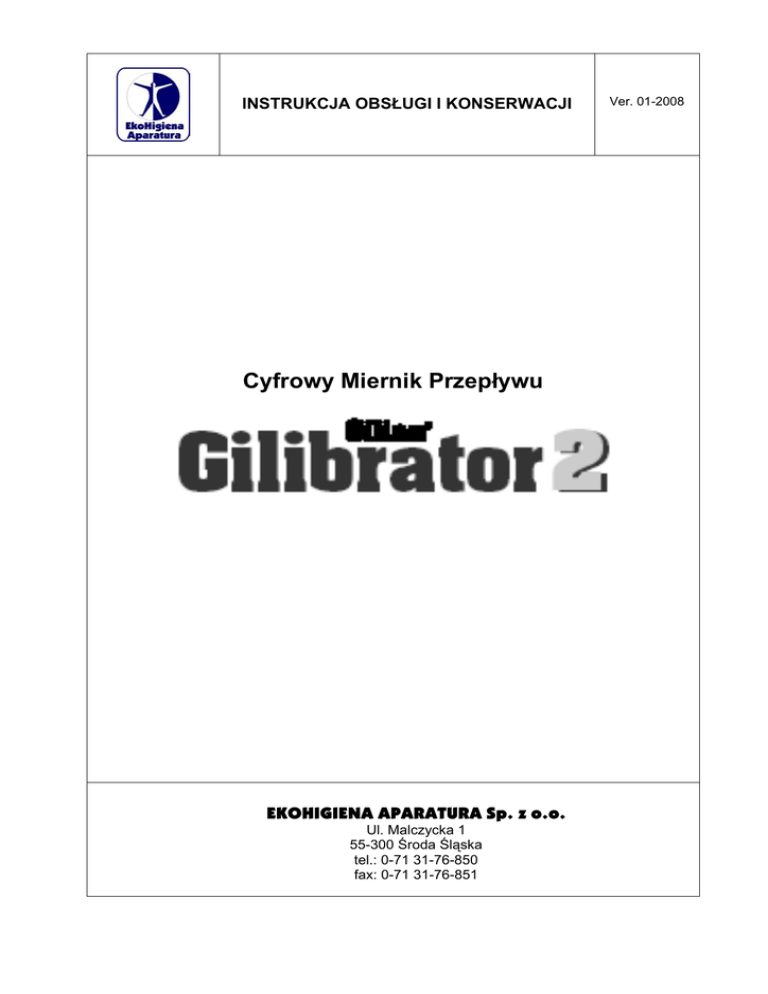

Instrukcja obsługi

INSTRUKCJA OBSŁUGI I KONSERWACJI
Cyfrowy Miernik Przepływu
EKOHIGIENA APARATURA Sp. z o.o.
Ul. Malczycka 1
55-300 Środa Śląska
tel.: 0-71 31-76-850
fax: 0-71 31-76-851
Ver. 01-2008
EKOHIGIEN APARATURA Sp. z o.o.
Cyfrowy Kalibrator Przepływu Gilibrator-2
Spis treści:
Treść
Strona
Charakterystyka miernika Gilibratora-2
2
Panel sterujący miernika
2
Przygotowanie do pomiarów
6
Uruchomienie miernika i odczytywanie wskazań
7
Przechowywanie i konserwacja
8
Strona 1
EKOHIGIEN APARATURA Sp. z o.o.
Cyfrowy Kalibrator Przepływu Gilibrator-2
Charakterystyka cyfrowego kalibratora przepływu Gilibrator-2:
Gilibrator-2 jest sterowanym mikroprocesorowo miernikiem przepływu z cyfrowym odczytem
wartości o wysokiej dokładności pomiaru +/-1% w całym zakresie pomiarowym.
Gilibrator-2 wyposażony już w podstawową celę pomiarową o zakresie pomiarowym 20-6000
ml/min zastępuje 2, 3 tradycyjne rotametry pływakowe, a dzięki zasilaniu z wewnętrznych
akumulatorów i odpornej na udary mechaniczne konstrukcji (brak ruchomych części) daje
możliwość wykonywania pomiarów w terenie.
Gilibrator-2 daje możliwość wydruku na zewnętrznej drukarce raportów pomiarowych
zawierających zmierzone wartości przepływu. Funkcja ta daje możliwość dokumentowania
zmierzonych wartości przepływu i tworzy ważny element dokumentacji systemu jakości.
Dodatkowo specjalne oprogramowanie pozwala na zbieranie, przechowywanie oraz sporządzanie
wykresu przepływu na komputerze PC.
Zestawy kalibracyjne Gilibrator 2 składają się z celi pomiarowej, podstawy pomiarowej, ładowarki do
baterii, przewodów oraz roztworu pomiarowego wraz z dozownikiem.
Dostępne są następujące zespoły ogniw przepływowych:
- Cela nisko-przepływowa (od 1 do 250 ml/min)
- Cela standardowa (od 20 ml/min do 6 1/min)
- Cela wysoko-przepływowa (od 2 do 30 l/min)
Panel sterujący miernika Gilibrator-2:
Klawisze i wskaźniki:
Klawisze ON i OFF służą do włączania i wyłączania podstawy pomiarowej.
Przełącznik DELETE/RESET spełnia trzy funkcje:
Wciśnięcie na 1 sekundę powoduje skasowanie ostatniego odczytu z bieżącej średniej.
Powoduje to przestawienie średniej i liczby próbek do poprzedniego odczytu. Jeżeli do
systemu podłączony jest komputer, na jego monitorze pojawi się symbol minusa, a średnia
powróci do poprzedniej wartości.
Wciśnięcie na 3 sekundy kasuje bieżący odczyt do zera i inicjuje nową sekwencję pomiarową.
Jeżeli do systemu podłączona jest drukarka, drukuje się nowy nagłówek. Jeżeli czynny jest program
do monitorowania przepływu, diagram zostaje wyczyszczony i rozpoczyna się nowa sekwencja
pomiarowa.
Wskaźnik ładowania baterii
Czerwona dioda LED zapala się podczas ładowania baterii.
Strona 2
EKOHIGIEN APARATURA Sp. z o.o.
Cyfrowy Kalibrator Przepływu Gilibrator-2
Symbole ekranowe:
FLOW - Pokazuje natężenie przepływu w centymetrach sześciennych na minutę (ccm), bądź w litrach na
minutę (Ipm), w zależności od stosowanej celi pomiarowej.
AVERAGE - Pokazuje średnią wartość przepływu dla pobranych próbek.
SAMPLE # - Pokazuje liczbę pobranych próbek (MAKS = 99)
LOW BAT - To ostrzeżenie pojawia się, jeżeli stan baterii uniemożliwia prawidłowe działanie
urządzenia. Jeżeli bateria nie zostaje naładowana, system wyłącza się automatycznie krótko po
wyświetleniu tego komunikatu.
Uwaga Dla zapewnienia poprawnej pracy systemu baterie muszą być okresowo doładowywane.
WAIT - Sygnalizuje, że trwa pomiar pomiaru.
ERROR 1- Sygnalizuje problem z połączeniem celi pomiarowej lub z jego regulacją.
ERROR 2 - Jeżeli pojawi się ten komunikat, należy skontaktować się z dostawcą.
Panel sterujący miernika Gilibrator-2
Rysunek 1
Gniazdo ładowania
Wtyczka typu „jack” o rozmiarze 2.1 mm umożliwia współpracę ze standardową
Ładowarką (dostarczoną w zestawie) . System wraz z ładowarką może pracować, będąc
stale podłączony do gniazda sieciowego. Ładowarki można także użyć do naładowania baterii
(14 godzin) przed przystąpieniem do pracy w terenie.
Gniazdo drukarki/PC
Łącze pozwala na podłączenie urządzenia do: a) drukarki termicznej, b) drukarki igłowej lub
atramentowej c) komputera typu PC.
Dostępny jest także zestaw oprogramowania do monitorowania przepływu w Gilbratorze 2.
Zestaw zawiera podręcznik, specjalny przewód oraz oprogramowanie.
Zespół przewodu łączących podstawę z celą pomiarową
W tylnej części podstawy pomiarowej znajduję się wiązka przewodów zakończona wtyczką, którą przed
uruchomieniem miernika należy podłączyć do gniazda celi pomiarowej. Brak takiego podłączenia przy
włączonym mierniku uniemożliwia jego funkcjonowanie - na wyświetlaczu pojawia się komunikat
„ERROR 1”.
Strona 3
EKOHIGIEN APARATURA Sp. z o.o.
Cyfrowy Kalibrator Przepływu Gilibrator-2
Kabel połączeniowy
(podłączany do celi pomiarowej)
Podstawa do montażu celi
Łącze do
Drukarki / PC
Wyświetlacz
Gniazdo zasilacza
Klawisze
funkcyjne::
OFF,
ON,
DELETE/RESET
Dioda sygnalizująca ładowanie
Podstawa pomiarowa miernika Gilibrator-2
Rysunek 2
Cela pomiarowa
Otwory montażowe
Wtyki montażowe
Podstawa montażowa
Podstawa pomiarowa miernika Gilibrator-2 – widok z góry
Rysunek 3
Strona 4
EKOHIGIEN APARATURA Sp. z o.o.
Cyfrowy Kalibrator Przepływu Gilibrator-2
1. Chwyć celę pomiarową i opuść ją
na podstawę montażową
2. Ustaw wtyki montażowe znajdujące się na spodzie
celi w jednej linii z otworami montażowym
znajdującymi się na podstawie montażowe. Cela
pomiarowa powinna znaleźć się w tej samej
płaszczyźnie, co podstawa montażowa.
3. Chwyć dolną część celi pomiarowej i obróć ją
w kierunku wskazywanym przez strzałkę aż do
momentu, kiedy "zaskoczy" na swoje miejsce.
UWAGA: Podczas montażu lub odłączania celi
należy zawsze chwytać za dolną jej część.
Montaż celi pomiarowej na podstawie miernika Gilibrator-2
Rysunek 4
Króciec wylotowy celi
(służy do podłączenia
aspiratora)
Króciec wlotowy celi
Króćce wlotowy/wylotowy celi pomiarowej miernika Gilibrator-2
Rysunek 5
Strona 5
EKOHIGIEN APARATURA Sp. z o.o.
Cyfrowy Kalibrator Przepływu Gilibrator-2
Cylinder pomiarowy
Króciec wlotowy
Przycisk wyzwalania
pęcherzyków
Tłok generatora pęcherzyków
Zbiornik na płyn pomiarowy
Wężyk w czasie transportu łączący króciec
wlotowy i wylotowy
Podczas napełniania zbiornika
należy wcisnąć do końca
i przytrzymać przycisk
wyzwalania pęcherzyków.
Zbiornik na roztwór pomiarowy należy napełnić aż
do momentu, kiedy dno pierścienia generatora
pęcherzyków zostanie zalane roztworem..
Obsługa celi pomiarowej miernika Gilibrator-2
Rysunek 6
Przygotowanie do pomiarów miernika Gilibrator-2
Przed podłączeniem przewodu należy zawsze wyłączyć urządzenie.
Należy 9-stykową wtyczkę kończącą kabel wychodzący z podstawy pomiarowej wpiąć do gniazda
umieszczonego z tyłu celi pomiarowej.
Kabel odpowiednio dobranej drukarki (lub komputera) należy podłączyć do gniazda drukarki
Znajdującego się na lewej ścianie jednostki sterującej. Po prawidłowym zainstalowaniu kabla
należy uruchomić drukarkę (lub komputer) oraz sprawdzić, jeszcze przed włączeniem Gilibratora 2,
czy jest ona gotowa do odbioru danych.
Dodawanie roztworu pomiarowego
Producent zaleca używanie tylko oryginalnego roztworu pomiarowego Gilian.
Stosowanie innych przypadkowych roztworów może spowodować uszkodzenie celi pomiarowej.
Dodawanie roztworu pomiarowego do urządzenia odbywa się wg. następującej procedury:
1) Od króćca wylotowego celi należy odłączyć wężyk, tak aby podłączony był on tylko do króćca
wlotowego, a drugi jego koniec był wolny. Roztwór należy wlać do celi z butelki dozownika.
używając wężyka jako lejka. Roztwór z dozownika należy wlewać do celi wolno.
Strona 6
EKOHIGIEN APARATURA Sp. z o.o.
Cyfrowy Kalibrator Przepływu Gilibrator-2
2) Potrzebną ilość płynu ustala się, naciskając i przytrzymując klawisz wyzwalania
pęcherzyków. Roztwór należy nalewać do momentu, kiedy dolna krawędź pierścienia generatora
pęcherzyków zostanie zalana przez roztwór.
3) Po zakończeniu napełniania, można odłączyć wężyk. Butelkę dozownika należy
zakorkować i pozostawić do dalszego użytku.
Uwaga, Jeżeli cela pomiarowa z płynem nie będzie używana, należy z powrotem zainstalować wężyk
pomiędzy wlotem a wylotem.
Uruchomienie miernika Gilibrator-2 i odczytywanie wskazań przepływu
Włączenie miernika.
Przed przystąpieniem do właściwego pomiaru konieczne jest zwilżenie wewnętrznych ściankek cylindra
pomiarowego. Aby to zrobić należy wcisnąć kilkakrotnie klawisz wyzwalania pęcherzyków aby
wygenerować kilka pęcherzyków, które zwilżą ścianki. Następnie należy nacisnąć klawisz ON
umieszczony na podstawie pomiarowej w celu uruchomienia miernika. Należy odczekać około 10
sekund. w ciągu, których urządzenie przeprowadza auto-testy i przesyła wiersz tytułowy do drukarki lub
komputera, (jeżeli jest podłączony).
Generowanie pęcherzyków.
1) Dla optymalnego generowania pęcherzyków należy wcisnąć i przytrzymać klawisz wyzwalania
pęcherzyków na tyle długo, aby rozpocząć wędrówkę pęcherzyka w górę cylindra pomiarowego.
Należy zwolnić przycisk, aby rozpocząć ruch drugiego pęcherzyka w górę rurki przepływowej.
W celu uzyskania kolejnego odczytu, należy powtórzyć tę czynność.
2) Podczas ruchu w górę cylindra, mijając czujnik dolny pęcherzyk inicjuje sekwencję
pomiaru czasu. Następnie, informacja z pomiaru czasu jest przesyłana do podstawy pomiarowej,
gdzie przeprowadzane są potrzebne obliczenia i na ekranie wyświetlany jest odczyt przepływu.
Ważne, Jeżeli pęcherzyk pęknie przed zakończeniem sekwencji pomiaru czasu, pomiar ten
będzie trwał, aż do wytworzenia kolejnego pęcherzyka, który spowoduje wyłączenie się
czujnika górnego. Powoduje to wystąpienie błędnego odczytu i powinno zostać odjęte od
średniej za pomocą klawisza DELETE (należy go wcisnąć na około 1 sekundę).
Jeżeli klawisz jest przyciśnięty przez mniej niż 1 sekundę, na ekranie jednostki sterującej wyświetlany
jest znak ujemny.
Odczyt przepływu
Ekran
Podstawa pomiarowa wyświetla rzeczywistą wartość przepływu dla każdego pomairu (FLOW),
wartość średnią z wykonanych pomiarów przepływu (AVARAGE), oraz liczbę pomiarów w danej serii
(Sample #).
Aby skasować ewidentnie błędny odczyt, należy nacisnąć klawisz DELETE/RESET na około
1 sekundę. Powoduje to automatyczne usunięcie błędnych informacji ze średniej.
Wartość średniej oraz numer próbki powracają do poprzedniego wskazania.
Aby zainicjować nową sekwencję pomiarową należy wcisnąć klawisz DELETE/RESET na co
najmniej 3 sekundy. Powoduje to wyzerowanie wszystkich wartości wskazań na wyświetlaczu podstawy
pomiarowej.
Strona 7
EKOHIGIEN APARATURA Sp. z o.o.
Cyfrowy Kalibrator Przepływu Gilibrator-2
Przechowywanie i konserwacja
Przechowywanie:
Gilibrator 2 wymaga niewielkich nakładów na konserwację. Jakkolwiek, w celu zapewnienia
wieloletniej bezawaryjnej pracy, niezbędne może się ukazać okresowe czyszczenie, kalibracja
i wymiana niektórych zużywających się elementów miernika.
Przechowywanie przez krótki okres czasu
Należy wyłączyć jednostkę sterującą, oraz wszystkie dołączone urządzenia.
Należy podłączyć wężyk łączący króciec wlotowy i wylotowy.
Okresowe ładowanie wewnętrznego akumulatora przeprowadzane jest przez podłączenie ładowarki
sieciowej do gniazda z boku urządzenia. Pełne ładowanie urządzenia trwa około l4 godzin, a sygnałem
o jego konieczności jest informacja na wyświetlaczu „Low Bat”.
Przechowywanie przez długi okres czasu
Jeżeli system ma być nie używany przez dłuższy okres, należy zastosować poniższą procedurę celem
utrzymania go w dobrym stanie technicznym.
1) Należy odłączyć wężyk łączący króćce celi pomiarowej.
2) Od jednostki sterującej (bazy) należy odłączyć celę pomiarową.
3) Z celi należy wylać roztwór pomiarowy przez krócice wlotowy
Konserwacja celi pomiarowej
Ostrzeżenie: Nigdy nie należy stosować alkoholu, acetonu i innych silnych środków czyszczących do
czyszczenia ogniwa generatora pęcherzyków.
Nie należy przewozić systemu napełnionego roztworem pomiarowym.
Dane techniczne
Konstrukcja jednostki podstawowej:
Regulacja
Zakresy wyświetlania
Średnia:
Próbka#:
Komunikaty ekranowe
Kąt projekcji
Malowana blacha aluminiowa
Klawisz "ON", Klawisz "OFF",
Klawisz "DELETE/RESET"
Ekran (LCD), wskaźnik ładowania (LED)
Przepływ (4-znakowy)
Średnia (4-znakowa)
Próbka# 2-znakowa)
Przepływ: 0-9999
0-9999
0-99
Low Bat, Wait, Error 1, Error 2
60°
Temperatura operacyjna
Temperatura przechowywania
Wilgotność operacyjna
Wilgotność przechowywania
Dokładność
od 5° do 35°C
od 0° do 50°C
0-85% wilgotności względnej, nie osiadającej
0-100% wilgotności względnej, , nie osiadającej
Lepsza niż 1% (ogniwo mokre)
Źródło zasilania:
Czas ładowania baterii
Oczekiwana żywotność bateriiponad
Wewnętrzny pakiet baterii odnawialnych
14 godzin
300 cykli ładowania/rozładowania
Łącze transmisyjne
Połączenia interfejsowe
RS-232
Jack ładowania (jack tulejkowy 2.1 mm)
Jack połączeniowy - blok czujnika (DB-9)
Wskaźniki
Dane ekranowe
Strona 8
