System firmy Nexwell przeznaczony do sterowania inteligentnym domem

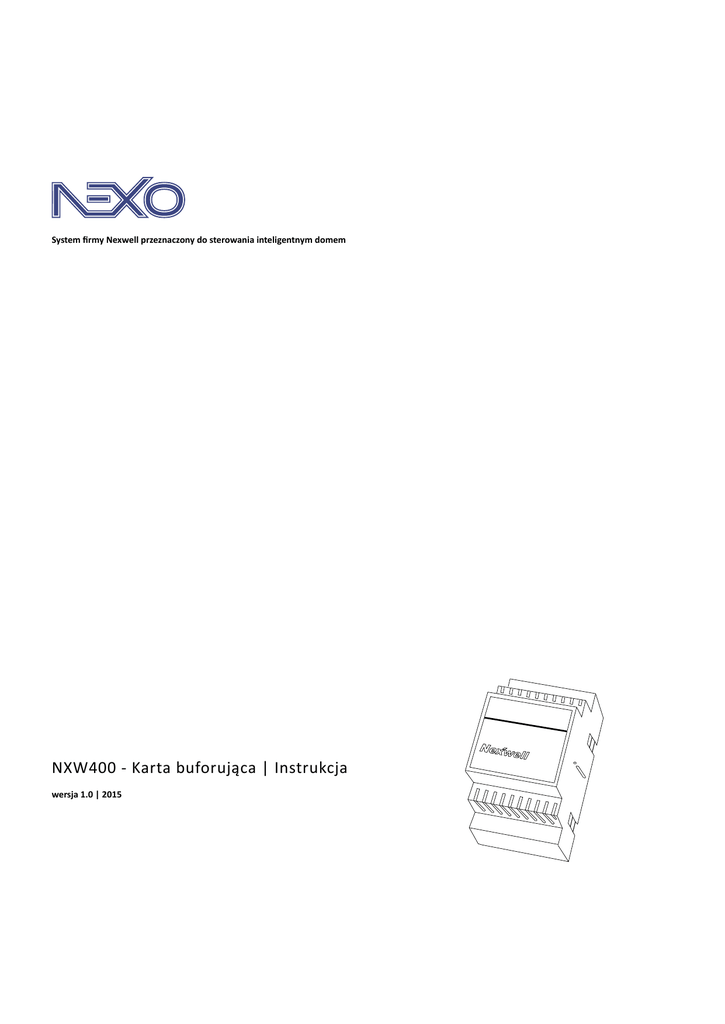

NXW400 - Karta buforująca | Instrukcja
wersja 1.0 | 2015
Nexwell | Nexo | Karty DIN
NXW400 Karta buforująca | Instrukcja
Spis treści
1. Zasady użytkowania
2. Opis ogólny
3. Instalacja i podłączenie
4. Konfiguracja
3
4
5
6
Nexwell Engineering | [email protected] | www.nexwell.eu | Nexo | Inteligentny dom
2
1. Zasady użytkowania
Ważne!
ODPOWIEDZIALNOŚĆ
Dziękujemy za wybór urządzeń firmy Nexwell Engineering.
Autor dołożył wszelkich starań, aby informacje zawarte w dokumencie były aktualne i rzetelne, jednak nie może ponosić odpowiedzialności za nieprawidłowe
wykorzystanie niniejszej instrukcji, w tym za zniszczenie bądź uszkodzenie sprzętu.
Wszelkie prawa do udostępnianych materiałów informacyjnych są zastrzeżone. Kopiowanie w celu rozpowszechniania fragmentów lub całości materiałów jest zabronione. Udostępnione materiały można kopiować zarówno we fragmentach, jak i w
całości wyłącznie na użytek własny.
Ze względu na rozwój produktów producent zastrzega sobie prawo do zmian.
Wszelkie zapytania i wątpliwości dotyczące sposobu działania urządzeń Nexwell
Engineering prosimy kierować na adres: [email protected]
Nexwell Engineering nie ponosi żadnej odpowiedzialności wynikającej ze sposobu
użytkowania urządzeń. Instalację należy przeprowadzić zgodnie z wszelkimi obowiązującymi normami dotyczącymi warunków bezpieczeństwa instalacji elektrycznych.
Wszelkie prace podłączeniowe należy przeprowadzić przy wyłączonym zasilaniu.
Aktualną wersję instrukcji można pobrać ze strony internetowej
www.nexwell.eu
Produkty Nexwell nie są przeznaczone do zastosowań w np.: medycynie jak
bezpośrednie zagrożenie i podtrzymywanie życia i zdrowia ludzkiego; przemyśle jak sterownie krytycznymi ze względu bezpieczeństwa procesami technologicznymi oraz ich systemów bezpieczeństwa oraz w innych aplikacjach,
których awaria może być przyczyną zagrożenia życia ludzkiego lub katastrofy
ekologicznej.
MIEJSCE MONTAŻU
Produkty Nexwell należy instalować w miejscach, do których zapewniony jest
dostęp bez potrzeby użycia specjalistycznego oprzyrządowania (np. sprzętu
alpinistycznego) oraz w taki sposób, by ewentualny montaż lub demontaż nie
skutkował stratami materialnymi (np: nie zamurowywać).
OPAKOWANIE I UTYLIZACJA
Produkty pakowane są w wykonane wyłącznie z naturalnych materiałów biodegradowalnych, przyjazne środowisku segregowalne opakowania kartonowe oraz niezbędną do ochrony urządzeń folię ESD.
Utylizacja zużytego sprzętu elektrycznego i elektronicznego (dotyczy Unii
Europejskiej i innych krajów Europy z oddzielnymi systemami zbiórki) Europejska Dyrektywa 2002/96/EC dotycząca Zużytych Elektrycznych i Elektronicznych Urządzeń (WEEE) zakłada zakaz pozbywania się zużytych urządzeń elektrycznych i elektronicznych razem z innymi odpadami jako śmieci
komunalnych - grozi za to kara grzywny. Zgodnie z prawem zużyte urządzenia muszą być osobno zbierane i sortowane. Przekreślony symbol „kosza”
umieszczony na produkcie przypomina klientowi o obowiązku specjalnego
sortowania. Konsumenci powinni kontaktować się z władzami lokalnymi lub
sprzedawcą w celu uzyskania informacji dotyczących postępowania ze zużytymi urządzeniami elektrycznymi i elektronicznymi.
Nexwell Engineering | [email protected] | www.nexwell.eu | Nexo | Inteligentny dom
3
↑
Nexwell | Nexo | Karty DIN
NXW400 Karta buforująca | Instrukcja
2. Opis ogólny
Karta buforowa interfejsu kart rozszerzeń centrali systemu, jest urządzeniem stosowanym w celu zapewnienia odpowiedniego bezpieczeństwa prądowego centrali
oraz pozostałych kart rozszerzających funkcjonalność systemu. Karta buforująca
pełni również rolę przejścia systemu złącza taśmowego do systemu złącz pinowych
stosowanego pomiędzy kartami rozszerzeń systemu oraz umożliwia łączenie dodatkowego rzędu urządzeń na kolejnej szynie TH35.
Interfejs kart rozszerzeń
Złącze łączące karty rozszerzeń z centralą systemu. Interfejs kart rozszerzeń umożliwia również łączenie różnych kart ze sobą.
Rozdzielnia lokalna systemu
Rozdzielnia elektryczna w której nie jest zainstalowana centrala systemu Nexo.
Cechy fizyczne
•
•
•
•
•
•
•
•
•
•
•
Definicje
Ilość wejść: 1
Ilość wyjść:2
Bezpiecznik na wyjściu 1,3A
Typ wyjścia: Magistrala kart rozszerzeń
Diody statusowe: tak
Zasilanie: 13.6V
Pobór prądu: 30mA
Wymiary (szer./wys./gr. [mm]): 52 / 90 / 65
Szerokość na szynie - 3 moduły
Montaż: rozdzielnica - szyna DIN [TH-35]
Adresowanie karty: brak
Opis Obudowy:
3
5
4
2
1
1.
2.
3.
4.
5.
Interfejs kart rozszerzeń (centrala).
Interfejs kart rozszerzeń (karty).
Interfejs kart rozszerzeń (dodatkowe złącza).
Reset bezpiecznika nadprądowego.
Dioda statusowa zasilania (świeci – jest zasilanie).
Nexwell Engineering | [email protected] | www.nexwell.eu | Nexo | Inteligentny dom
4
Nexwell | Nexo | Karty DIN
↑
NXW400 Karta buforująca | Instrukcja
3. Instalacja i podłączenie
Instalacja
Karta buforująca przystosowana jest do stosowania w rozdzielnicach przeznaczonych do montażu aparatury modułowej. Szerokość na szynie to 3 moduły (52mm).
UWAGA
Instalację karty buforowej należy wykonywać przy wyłączonej płycie głównej
systemu Nexo lub przy deaktywacji interfejsu kart rozszerzeń.
UWAGA
Karta buforująca może być umieszczona od płyty głównej systemu nie dalej niż
determinuje to długość taśmy interfejsu kart rozszerzeń.
Podłączenie
1.
2.
3.
W pierwszej kolejności należy podłączyć kartę buforującą w rozdzielni na szynie TH35 w odpowiedniej odległości od centrali systemu.
Następnie należy podłączyć przewód komunikacyjny od centrali do gniazda
MAIN UNIT karty buforującej.
Należy za pośrednictwem odpowiednich złącz pinowych podłączyć w boczne
gniazdo (z prawej lub lewej strony) kolejną kartę rozszerzeń systemu Nexo.
UWAGA
Sposoby łączenia kart rozszerzeń prezentuje instrukcja Nexo „Karty rozszerzeń
DIN - seria NXW400”
Nexwell Engineering | [email protected] | www.nexwell.eu | Nexo | Inteligentny dom
5
Nexwell | Nexo | Karty DIN
↑
NXW400 Karta buforująca | Instrukcja
4. Konfiguracja
Karta buforująca nie wymaga konfiguracji w systemie Nexo.
Sposób działania bezpiecznika nadprądowego
Interfejsu kart rozszerzeń
W momencie wystąpienia zwarcia lub przeciążenia na wyjściu karty buforowej
(graniczny prąd ma wartość 1,3A) gaśnie sygnalizator LED. Po usunięciu zwarcia lub
przeciążenia należy przycisnąć przycisk, odpowiednio B1 lub B2 (przy nieświecącej
kontrolce LED). W momencie puszczenia przycisku bezpiecznik zostanie zregenerowany, pojawi się napięcie na wyjściu zasilającym karty rozszerzeń. W momencie
gdy sygnalizator nadal nie świeci należy dokładnie sprawdzić połączenia pomiędzy
kartami rozszerzeń, usunąć potencjalne zwarcia.
UWAGA
Należy pamiętać o przestawieniu zworki „J14-prawa” w centrali systemu z pozycji górnej na dolną. Zworka ta deaktywuje bezpiecznik nadprądowy centrali.
