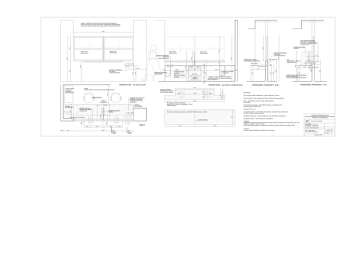

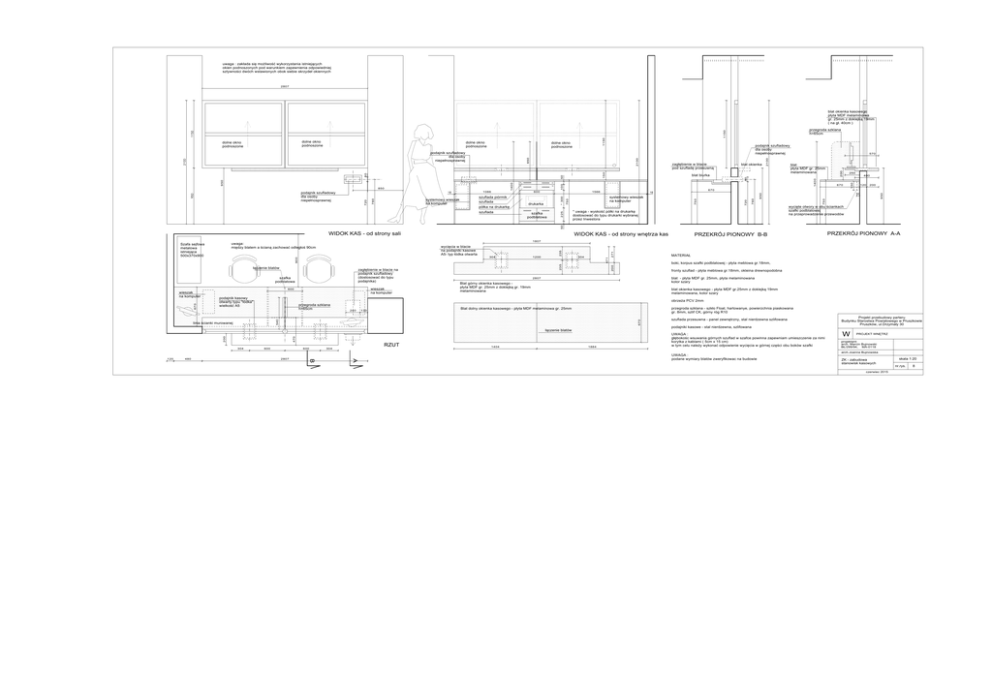

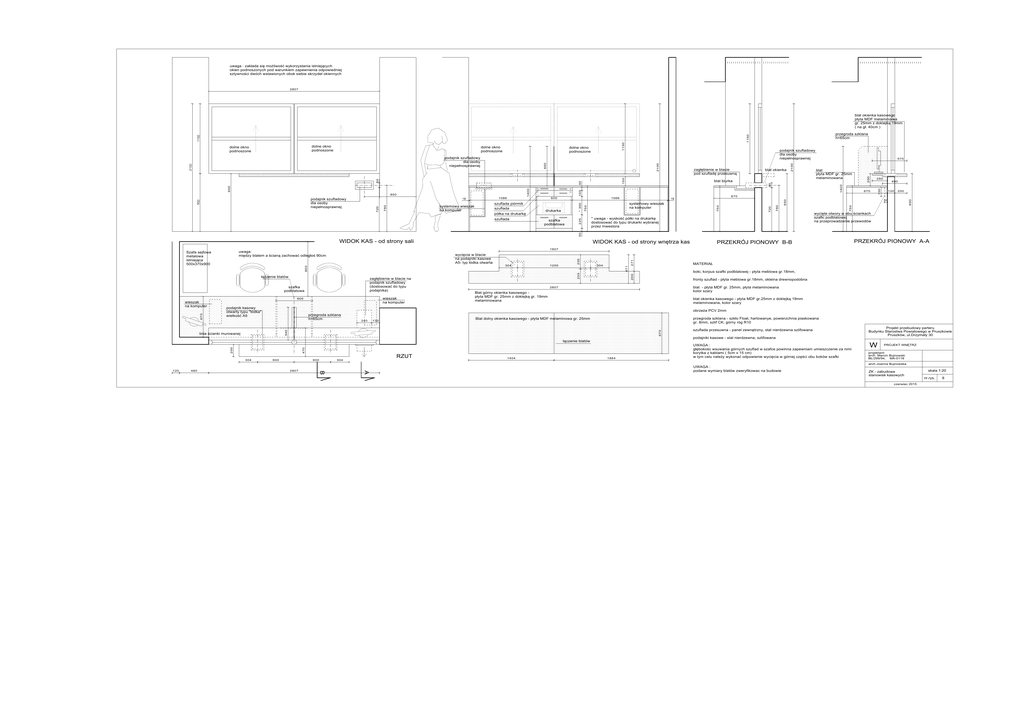

PRZEKRÓJ PIONOWY A-A PRZEKRÓJ PIONOWY B

uwaga : zakłada się możliwość wykorzystania istniejących
okien podnoszonych pod warunkiem zapewnienia odpowiedniej
sztywności dwóch wstawionych obok siebie skrzydeł okiennych
2807
blat okienka kasowego
płyta MDF melaminoiwa
gr. 25mm z doklejką 19mm
( na gł. 40cm )
670
400
150
200
2100
1400
250
120
200
* uwaga - wyskość półki na drukarkę
dostosować do typu drukarki wybranej
przez Inwestora
750
950
50
950
750
systemowy wieszak
na komputer
760
670
750
* 300
szafka
podblatowa
blat
płyta MDF gr. 25mm
melaminowana
wycięte otwory w obu ściankach
szafki podblatowej
na przeprowadzenie przewodów
50
szuflada
drukarka
570
80
50
półka na drukarkę
blat okienka
blat biurka
1566
225
760
600
szuflada piórmik
szuflada
zagłębienie w blacie
pod szufladę przesuwną
100
1400
1086
720
1150
2100
650
80
950
850
systemowy wieszak
na komputer
podajnik szufladowy
dla osoby
niepełnosprawnej
720
dolne okno
podnoszone
podajnik szufladowy
dla osoby
niepełnosprawnej
podajnik szufladowy
dla osoby
niepełnosprawnej
1150
dolne okno
podnoszone
150
dolne okno
podnoszone
dolne okno
podnoszone
przegroda szklana
h=65cm
WIDOK KAS - od strony sali
szafka
podblatowa
wieszak
na komputer
600
271
471
boki, korpus szafki podblatowej - płyta meblowa gr.18mm,
fronty szuflad - płyta meblowa gr.18mm, okleina drewnopodobna
blat - płyta MDF gr. 25mm, płyta melaminowana
kolor szary
Blat górny okienka kasowego płyta MDF gr. 25mm z doklejką gr. 19mm
melaminowana
blat okienka kasowego - płyta MDF gr.25mm z doklejką 19mm
melaminowana, kolor szary
obrzeża PCV 2mm
przegroda szklana
h=65cm
240
przegroda szklana - szkło Float, hartowanye, powierzchnia piaskowana
gr. 8mm, szlif CK, górny róg R10
Blat dolny okienka kasowego - płyta MDF melaminowa gr. 25mm
130
670
linia ścianki murowanej
szuflada przesuwna - panel zewnętrzny, stal nierdzewna szlifowana
podajniki kasowe - stal nierdzewna, szlifowana
470
200
łączenie blatów
RZUT
304
600
2807
304
A
480
600
B
120
PRZEKRÓJ PIONOWY A-A
MATERIAŁ
2807
540
670
podajnik kasowy
otwarty typu "łódka"
wielkość A5
304
200
zagłębienie w blacie na
podajnik szufladowy
(dostosować do typu
podajnika)
1200
235
900
304
235
wycięcia w blacie
na podajniki kasowe
A5- typ łódka otwarta
łączenie blatów
wieszak
na komputer
PRZEKRÓJ PIONOWY B-B
1807
uwaga:
między blatem a ścianą zachować odległoś 90cm
Szafa sejfowa
metalowa
istniejąca
500x370x900
WIDOK KAS - od strony wnętrza kas
1404
1884
UWAGA :
głębokośc wsuwania górnych szuflad w szafce powinna zapewniam umieszczenie za nimi
korytka z kablami ( 5cm x 15 cm)
w tym celu należy wykonać odpowienie wycięcia w górnej części obu boków szafki
UWAGA :
podane wymiary blatów zweryfikowac na budowie
Projekt przebudowy parteru
Budynku Starostwa Powiatowego w Pruszkowie
Pruszków, ul.Drzymały 30
W
PROJEKT WNĘTRZ
projektant:
arch. Marcin Bujnowski
BŁ/299/94, MA-0118
arch.Joanna Bujnowska
ZK - zabudowa
stanowisk kasowych
czerwiec 2015
skala 1:20
nr.rys.
8
