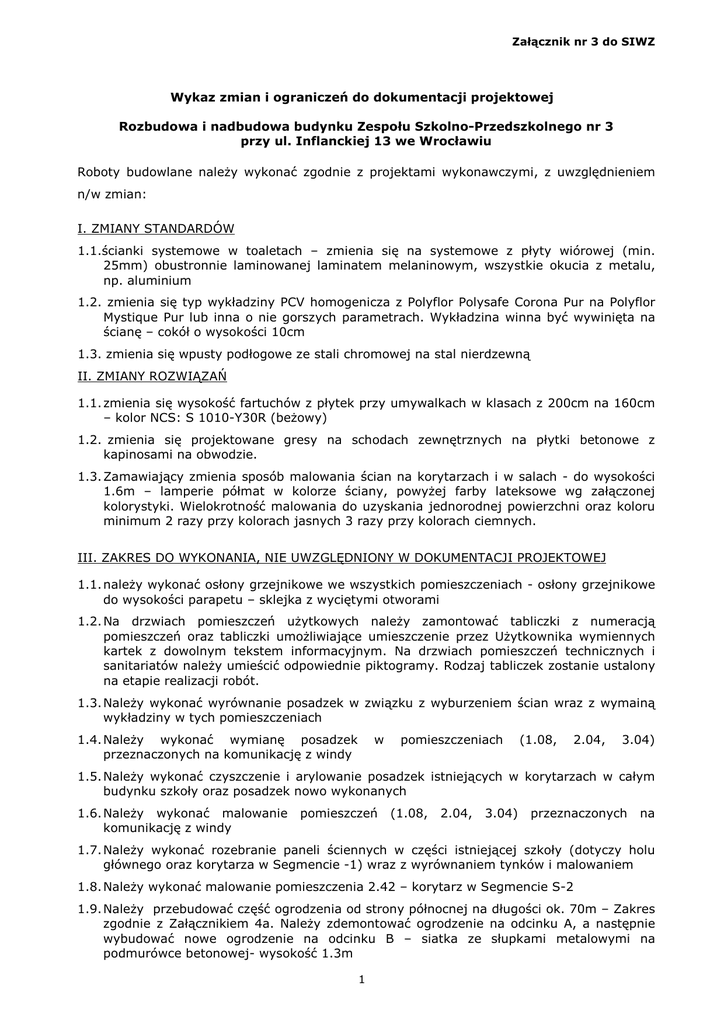

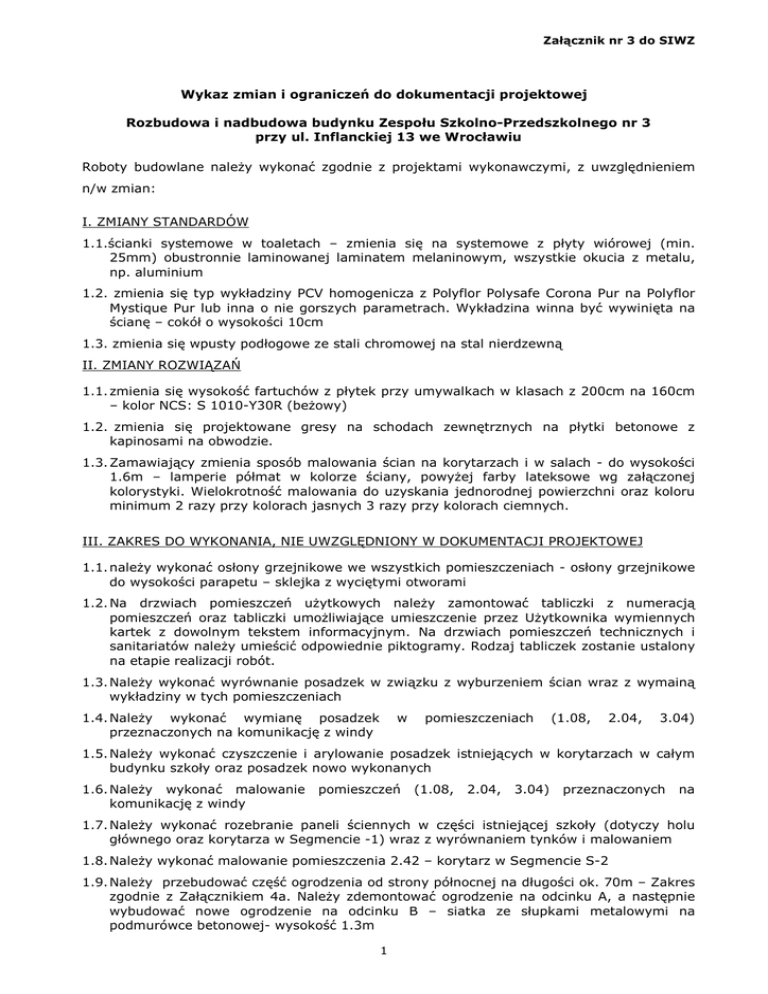

Wykaz zmian i ograniczeń do dokumentacji projektowej
Rozbudowa i nadbudowa budynku Zespołu Szkolno-Przedszkolnego nr 3
przy ul. Inflanckiej 13 we Wrocławiu
Roboty budowlane naleŜy wykonać zgodnie z projektami wykonawczymi, z uwzględnieniem
n/w zmian:
I. ZMIANY STANDARDÓW
1.1.ścianki systemowe w toaletach – zmienia się na systemowe z płyty wiórowej (min.
25mm) obustronnie laminowanej laminatem melaninowym, wszystkie okucia z metalu,
np. aluminium
1.2. zmienia się typ wykładziny PCV homogenicza z Polyflor Polysafe Corona Pur na Polyflor
Mystique Pur lub inna o nie gorszych parametrach. Wykładzina winna być wywinięta na
ścianę – cokół o wysokości 10cm
1.3. zmienia się wpusty podłogowe ze stali chromowej na stal nierdzewną
II. ZMIANY ROZWIĄZAŃ
1.1. zmienia się wysokość fartuchów z płytek przy umywalkach w klasach z 200cm na 160cm
– kolor NCS: S 1010-Y30R (beŜowy)
1.2. zmienia się projektowane gresy na schodach zewnętrznych na płytki betonowe z
kapinosami na obwodzie.
1.3. Zamawiający zmienia sposób malowania ścian na korytarzach i w salach - do wysokości
1.6m – lamperie półmat w kolorze ściany, powyŜej farby lateksowe wg załączonej
kolorystyki. Wielokrotność malowania do uzyskania jednorodnej powierzchni oraz koloru
minimum 2 razy przy kolorach jasnych 3 razy przy kolorach ciemnych.
III. ZAKRES DO WYKONANIA, NIE UWZGLĘDNIONY W DOKUMENTACJI PROJEKTOWEJ
1.1. naleŜy wykonać osłony grzejnikowe we wszystkich pomieszczeniach - osłony grzejnikowe
do wysokości parapetu – sklejka z wyciętymi otworami
1.2. Na drzwiach pomieszczeń uŜytkowych naleŜy zamontować tabliczki z numeracją
pomieszczeń oraz tabliczki umoŜliwiające umieszczenie przez UŜytkownika wymiennych
kartek z dowolnym tekstem informacyjnym. Na drzwiach pomieszczeń technicznych i
sanitariatów naleŜy umieścić odpowiednie piktogramy. Rodzaj tabliczek zostanie ustalony
na etapie realizacji robót.
1.3. NaleŜy wykonać wyrównanie posadzek w związku z wyburzeniem ścian wraz z wymainą
wykładziny w tych pomieszczeniach
1.4. NaleŜy wykonać wymianę posadzek
przeznaczonych na komunikację z windy
w
pomieszczeniach
(1.08,
2.04,
3.04)
1.5. NaleŜy wykonać czyszczenie i arylowanie posadzek istniejących w korytarzach w całym
budynku szkoły oraz posadzek nowo wykonanych
1.6. NaleŜy wykonać malowanie
komunikację z windy
pomieszczeń
(1.08,
2.04,
3.04)
przeznaczonych
na
1.7. NaleŜy wykonać rozebranie paneli ściennych w części istniejącej szkoły (dotyczy holu
głównego oraz korytarza w Segmencie -1) wraz z wyrównaniem tynków i malowaniem
1.8. NaleŜy wykonać malowanie pomieszczenia 2.42 – korytarz w Segmencie S-2
1.9. NaleŜy przebudować część ogrodzenia od strony północnej na długości ok. 70m – Zakres
zgodnie z Załącznikiem 4a. NaleŜy zdemontować ogrodzenie na odcinku A, a następnie
wybudować nowe ogrodzenie na odcinku B – siatka ze słupkami metalowymi na
podmurówce betonowej- wysokość 1.3m
1
IV. ZAKRES WYŁĄCZEŃ Z DOKUMENTACJI PROJEKTOWEJ I PRZETARGOWEJ
4.1. Rezygnuje się z gniazd wtykowych przy umywalkach w klasach
4.2. Z zakresu zamówienia wyłącza się wykonanie drzwi aluminiowych pełnych EI30 w
Segmencie S-2 pomiędzy pomieszczeniami 2.49 i 2.42, które zostały juŜ wykonane
4.3. Z zakresu zamówienia wyłącza się wykonanie korytek pod okablowanie strukturalne w
Segmencie S-1 i S-2 – zgodnie z zakresem PW instalacje teletechniczne dla przebudowy
części pomieszczeń budynku ZSP nr 3 przy ul. Inflanckiej na świetlicę i bibliotekę, które
zostały juŜ wykonane.
V. USZCZEGÓŁOWIENIE ROZWIĄZAŃ I WYMAGAŃ
5.1. W poziomie posadowienia występują grunty spoiste, wodę zastoiskową stwierdzono w
soczewkach piasków miąŜszości około 30cm. Posadowienie odbywać się będzie w glinach
z niewielkimi sączeniami z gruntów nasypowych. W przypadku podszybia moŜe wystąpić
przebicie soczewki piaskowej i napływ wody zastoiskowej, którą naleŜy z dna wykopu
wypompować.
W wykopie wykonanym w takich gruntach łatwo gromadzi się woda opadowa. NaleŜy
chronić dno wykopu przed utrzymującą się wodą, która niszczy strukturę gruntu. W
gruntach spoistych naleŜy przewidzieć sposób ochrony dna wykopu przed wodą.
Powierzchnię dna naleŜy przykrywać folią. Ostatnią część wykopu (ok. 0.50 metra) naleŜy
przeprowadzić bezpośrednio przed wylewaniem chudego betonu.
5.2. Ławy projektowane naleŜy połączyć z istniejącymi za pomocą prętów wklejanych w
rozstawie i średnicy jak zbrojenie główne.
5.3. NaleŜy przewidzieć nacinanie górą istniejących płyt stropowych istniejących w celu
kontrolowanego pęknięcia nad podporą pośrednią – ma to wpływ na warstwy
wykończeniowe. Dylatacja warstw wykończeniowych powinna znajdować się nad tym
nacięciem. Nacięcie wykonać mechanicznie.
5.4. W obrębie szybu naleŜy wykonać podbicie fundamentów zgodnie ze sztuką budowlaną,
przepisami budowlanymi i BHP. Wielkość podbicia jest niewielka (szerokość około 3.0m) i
występuje w miejscu „rusztu” ław klatki schodowej. Szczegółowy sposób wykonania
podbicia i zakres powinien zostać określony na budowie po wykonaniu wykopu i
stwierdzeniu faktycznego poziomu posadowienia fundamentów istniejących.
5.5. Na połączeniach części istniejących z projektowanymi (posadzki, stropy, ściany) stosować
listwy dylatacyjne systemowe przeznaczone do tych celów. Listwy dylatacyjne ścienne
opisano na rzutach.
5.6. Zamawiający ustala poniŜszą kolorystykę pomieszczeń:
a. w zakresie ścian:
Pomieszczenie 1.03 – w miejscu rozebranych paneli ściennych wyrównanie tynku i
pomalowanie – kolor NCS: S 1040-G30Y (zielony),
Pomieszczenie 1.55 – kolor NCS: S 1040-G30Y (zielony),
Pomieszczenie 1.29 i 2.25 – kolor NCS: S 0550-Y30R (pomarańczowy)
Pomieszczenie 1.30 i 2.26 – kolor NCS: S 1040-G30Y (zielony),
Pomieszczenie 1.31 i 2.27 – kolor NCS: S 0530-Y (jasno Ŝółty)
Pomieszczenie 1.32 i 2.28 – kolor NCS: S 0550-Y30R (pomarańczowy)
Pomieszczenie 1.39 i 2.34 – kolor NCS: S 1010-Y30R (beŜowy)
Pomieszczenie 2.38 - kolor NCS: S 0530-Y (jasno Ŝółty)
Pomieszczenie 2.39 – kolor NCS: S0550-Y10R (Ŝółty)
Pomieszczenie 2.40 – kolor NCS: S 1040-G30Y (zielony),
Pomieszczenie 2.41 – kolor NCS: S 0550-Y30R (pomarańczowy)
Pomieszczenia 1.08, 2.04, 3.04 – komunikacja do windy wyrównanie tynków i
pomalowanie – kolor NCS: S 1010-Y30R (beŜowy)
Pomieszczenia 1.56, 1.38, 1.40, 1.41, 2.42, 2.43, 2.36, 2.37 –korytarze – kolor
NCS: S 1502-Y (szary)
b. w zakresie posadzek:
Pomieszczenie 1.29 i 2.25 – wykładzina PCV homogeniczna Polyflor Mystique
Ametista 3500 lub inna o nie gorszych parametrach
Pomieszczenie 1.30 i 2.26 – wykładzina PCV homogeniczna Polyflor Mystique Alpi
3620 lub inna o nie gorszych parametrach
2
Pomieszczenie 1.31 i 2.27 – wykładzina PCV homogeniczna Polyflor Mystique Giallo
3580 lub inna o nie gorszych parametrach
Pomieszczenie 1.32 i 2.28 – wykładzina PCV homogeniczna Polyflor Mystique Giallo
3580 lub inna o nie gorszych parametrach
Pomieszczenie 1.39 i 2.34 – wykładzina PCV homogeniczna Polyflor Mystique
Corallo 3460 lub inna o nie gorszych parametrach
Pomieszczenie 2.38 - wykładzina PCV homogeniczna Polyflor Mystique Ametista
3500 lub inna o nie gorszych parametrach
Pomieszczenie 2.39 – wykładzina PCV homogeniczna Polyflor Mystique Ambra 3440
lub inna o nie gorszych parametrach
Pomieszczenie 2.40 – wykładzina PCV homogeniczna Polyflor Mystique Alpi 3620
lub inna o nie gorszych parametrach
Pomieszczenie 2.41 – wykładzina PCV homogeniczna Polyflor Mystique Ametista
3500 lub inna o nie gorszych parametrach
Pomieszczenia 1.08, 2.04, 3.04 – komunikacja do windy wyrównanie tynków i
pomalowanie – wykładzina PCV homogeniczna Polyflor Mystique Grigio 3410 lub
inna o nie gorszych parametrach
Pomieszczenia 1.56, 1.38, 1.40, 1.41, 2.42, 2.43, 2.36, 2.37 –korytarze – kolor
wykładzina PCV homogeniczna Polyflor Mystique Beola 3560 lub inna o nie gorszych
parametrach
c. sufity wszystkie w kolorze białym
d. drzwi wewnętrzne p.poŜ. w kolorze białym
e. drzwi wewnętrzne do klas – okleina w kolorze ścian klasy.
f. drzwi wewnętrzne z korytarzy do sanitariatów naleŜy wyposaŜyć w samozamykacze
5.7. Zamawiający ustala wyposaŜenie sanitariatów:
a. lustro o wymiarach 40x60 nad kaŜdą umywalką – szt. 14
b. lustro ruchome dla niepełnosprawnych montowane na specjalnym stelaŜu, wiszące
pod kątem co umoŜliwia korzystanie z niego osobą niepełnosprawnym – sz. 2
c. dozownik do mydła montowany do ściany, np. Merida D1C (lub inny równowaŜny) –
szt.8
d. suszarka do rąk montowana do ściny np. Merida Optima 99s (lub inna równowaŜna)
– szt.8
e. uchwyt na papier toaletowy montowany do ściany np. Merida MHA05M (lub
równowaŜny) – szt. 16
f. płytki ścienne i podłogowe o wymiarach 20x20cm matowa RAKO OBJECT lub inna o
podobnym wyglądzie i nie gorszych parametrach, kolorystyka:
Pomieszczenia 1.33 i 2.29 - NCS: S1050-R30B (malwa)
Pomieszczenia 1.41 i 2.31 – NCS: S1030-R60B (turkus)
Pomieszczenia 1.34 i 2.30 – NCS: S0520-R50B (jasny fiolet)
Pomieszczenia 1.36, 2.32, 5.78, 5.19 NCS: S1005 R (beŜ)
g. płytki na ścianach naleŜy układać do wysokości 2.30m. PowyŜej tynk cenentowowapienny malowany na biało.
h. armatura oraz wyposaŜenie muszą być odporne na akty wandalizmu oraz
wykazywać się długotrwałością w uŜytkowaniu.
5.8. Okucia okien powinny pozwalać na otwieranie/uchylanie okien z poziomu podłogi
5.9. Rozmieszczenie nawiewników – zgodnie z Załącznikiem nr 4b
5.10. Charakterystyka dźwigu dla niepełnosprawnych – zgodnie z Załącznikiem nr 4c
5.11. Zamawiający informuje, ze wymagania określone w Specyfikacji Technicznej budowy
LAN w budynkach Urzędu Miasta Wrocławia, określone w punktach 1 i 2 , obowiązują w
zakresie opisanym w SIWZ Rozdział III i Rozdział V.
Załączniki:
1. Załącznik 4a – przebudowa ogrodzenia
2. Załącznik 4b – rozmieszczenie nawietrzaków
3. Załącznik 4c – charakterystyka dźwigu dla niepełnosprawnych
