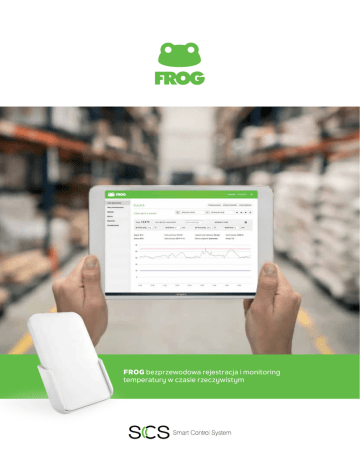

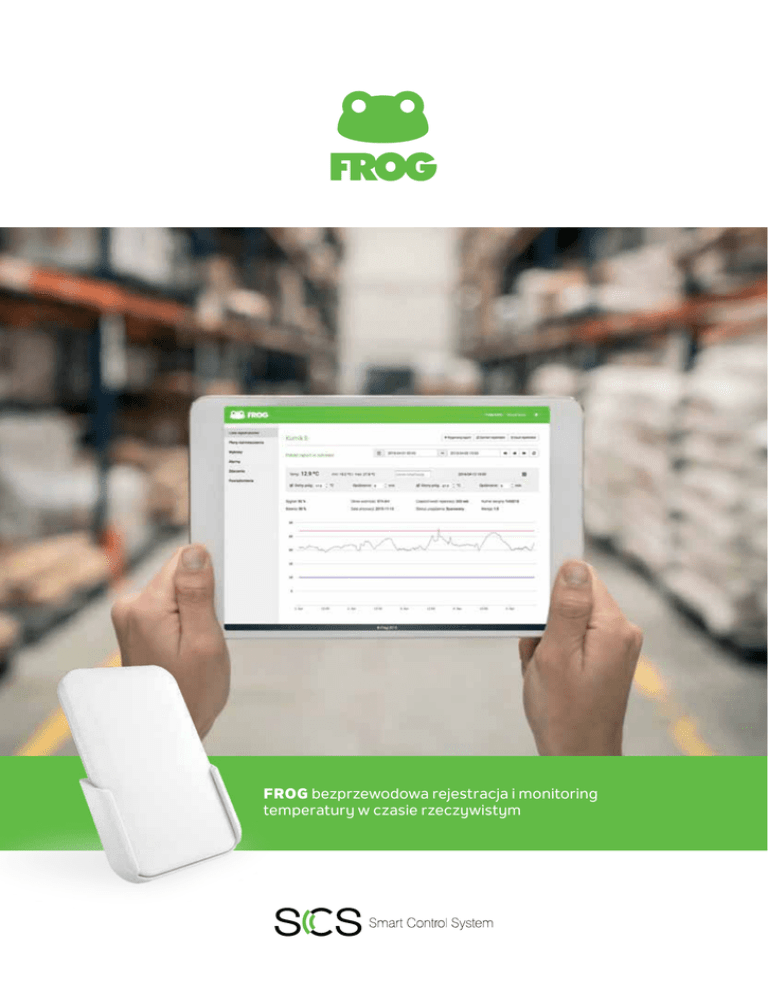

FROG bezprzewodowa rejestracja i monitoring
temperatury w czasie rzeczywistym
Urządzenie do pomiaru i rejestracji temperatury otoczenia
* tam gdzie temperatura ma znaczenie
System FROG stanowi nowoczesną alternatywę do tradycyjnego
pomiaru temperatury. Inteligentna cyfrowa technologia pomiaru
temperatury, wykorzystana w konstrukcji urządzenia gwarantuje
pewność i bezpieczeństwo.
System FROG możesz wykorzystać wszędzie *tam gdzie
temperatura ma znaczenie, dla jakości i bezpieczeństwa Twoich
produktów i usług.
Zapis temperatury jest zgodny z międzynarodowymi normami
EN12830, FDA 21, CFR p.11. Rejestratory FROG znajdują
zastosowanie w wielu gałęziach przemysłu i nauki.
868 MHz
NIEZAWODNA KOMUNIKACJA RADIOWA
Zasięg urządzenia sięga aż do 1000 m w polu wolnym
pomiędzy rejestratorem i centralą. Częstotliwość
radiowa 868 MHz pozwala na uniknięcie wszelkich
zakłóceń związanych z siecią WiFi lub GSM.
www
ZDALNY MONITORING TEMPERATURY
DOKŁADNY POMIAR W SZEROKIM ZAKRESIE
System FROG umożliwia zdalną, nieprzerwaną
kontrolę temperatury w nadzorowanych miejscach.
Dzięki zastosowaniu bezprzewodowej komunikacji
pomiędzy rejestratorami, a centralą oraz połączeniu
z serwerem FrogHUB - pomiar temperatury można
odczytać w dowolnym miejscu na świecie.
Rejestratory FROG są wyposażone w szwajcarski
czujnik temperatury i mierzą z dokładnością do 0,2°C
w zakresie od -30°C ... +70°C.
AUTOMATYCZNE UZUPEŁNIANIE DANYCH
Ciągłość zapisu pomiarów jest gwarantowana
poprzez dwustronną komunikację pomiędzy
urządzeniami (rejestrator - centrala - rejestrator).
BEZPIECZEŃSTWO I ŁATWY DOSTĘP
Pomiary są szyfrowane i bezpiecznie przechowywane
na serwerze. Można je pobierać przy pomocy standardowej przeglądarki internetowej na komputerze,
tablecie lub innym urządzeniu przenośnym.
POMIAR W TRUDNO DOSTĘPNYCH MIEJSCACH
<800 m
Rejestratory FROG są małe i można je umieszczać
nawet w bardzo trudno dostępnych miejscach.
Wewnętrzne zasilanie i komunikacja radiowa sprawiają,
że instalacja nie wymaga prowadzenia dodatkowych kabli.
HISTORIA ZAPISU POMIARÓW TEMPERATURY
EN12830
IP67
WODOODPORNE URZĄDZENIE
Z ATESTEM DO KONTAKTU Z ŻYWNOŚCIĄ
Obudowa posiada klasę szczelności IP67 oraz
jest wykonana z tworzywa z atestem do kontaktu
z żywnością. Ta cecha umożliwia zastosowanie
rejetstratorów np. w przemyśle spożywczym,
oraz w miejscach narażonych na zalanie wodą.
PROSTA INSTALACJA SYSTEMU
Spoglądając na termometr, nie wiesz jakie zdarzenia
miały miejsce wcześniej. System FROG mierzy
temperaturę co 5 minut i zapisuje pomiar.
Instalacja systemu FROG nie wymaga
specjalistycznych umiejętności. Nie trzeba
kłaść dodatkowych kabli. Wystarczy podłączyć
urządzenie do zasilania i uruchomić rejestratory.
ALARMY O PRZEKROCZENIACH TEMPERATUR
GRAFICZNA PREZENTACJA POMIARÓW
System FROG umożliwia ustawienie progów alarmowych.
W sytuacji przekroczenia zadanego progu, system
automatycznie wysyła powiadomienie EMAIL lub SMS.
System FROG umożliwia graficzną prezentację
pomiarów w czasie rzeczywistym, prezentowaną
na zaimportowanym planie (zdjęciu) miejsca
w którym zlokalizowane są rejestratory.
Platforma FrogHUB, to nieograniczone możliwości kontroli temperatury
* tam gdzie temperatura ma znaczenie
Strona internetowa FrogHUB.eu zawiera wiele praktycznych narzędzi:
Dostęp z dowolnego miejsca
na świecie do zapisanych danych
i do konfiguracji urządzenia
Generowanie raportów w formacie
XLS lub PDF oraz wydruk wykresów
i zestawień pomiarów.
Dane zapisane na bezprzewodowym rejestratorze
są przekazywane drogą radiową do chmury FrogHUB.
Analiza zapisanych pomiarów
bez konieczności instalowania
dodatkowego oprogramowania.
Pomiar temperatury można odczytać w dowolnym momencie
wykorzystując standardową przeglądarkę internetową na
komputerze, tablecie lub smartfonie.
Korzystanie z platformy internetowej do odczytu i analizy
danych dla użytkowników systemu FROG jest bezpłatne.
Udostępnianie podglądu zapisanych
danych osobom trzecim.
Porównywanie zapisów z kilku
rejestratorów na jednym wykresie.
NON
STOP
Tworzenie planu
rozmieszczenia
rejestratorów na
zaimportowanym
zdjęciu z możliwością
odczytu pomiarów.
Ciągła kontrola temperatury
otoczenia w miejscach odległych
i trudnodostępnych.
Zdalna konfiguracja progów
alarmowych dla krytycznych
wartości temperatur.
Konfiguracja opóźnienia
informowania o przekroczeniu
stanów alarmowych.
SSL
Bezpieczny dostęp do konta,
oraz szyfrowanie danych przy
pomocy klucza SSL
Automatyczne wysyłanie
powiadomień SMS i E-mail
o alarmach i o zdarzeniach.
Mobilny rejestrator temperatury miniFROG z możliwością
odczytu danych zbliżeniowo (NFC) p
rzy pomocy smartfona
Jak działa zdalny monitoring temperatury?
mini

Miniaturowe rejestratory mierzą i zapisują
temperaturę co 5 min. z rozdzielczością 0,1°C.
Pomiary są wysyłane drogą radiową do stacji
bazowej FrogHUB. Wszystkie pomiary są
zapisywane w trwałej pamięci rejestratora

FrogHUB umożliwia zdalną komunikację
z rejestratorami. Buforuje dane z rejestratorów,
analizuje je i przesyła do serwera za pośrednictwem
Internetu. Opcjonalnie stacje FrogHUB mogą być
wyposażone w modem GSM. Stacja FrogHUB
obsługuje do 100 rejestratorów.
miniFROG jest rozwiązaniem przeznaczonym
do rejestrowania temperatury podczas transportu
i w miejscach gdzie nie jest wymagany zdalny dostęp
do zapisu.
miniFROG umożliwia kontrolę wahań temperatury,
których nie zaobserujemy odczytując pomiar ze zwykłego
temometru.
Częsty pomiar temperatury, pojemna pamięć
i zastosowanie mobilnej technologii NFC, umożliwia odczyt
zapisu przebiegu temperatury w dowolnym momencie
pracy urządzenia, nawet po wyczerpaniu baterii.
INTERNET

Pomiary są archiwizowane na serwerze www.froghub.eu,
dedykowanym do każdego urządzenia FrogHUB.
Do odczytu danych mają dostęp tylko uprawnieni
użytkownicy. Serwer wysyła powiadomienia SMS i e-mail.

Zdalne zarządzanie i konfiguracja urządzeń
jest możliwe dzięki prostemu w obsłudze interfejsowi.
Oprogramowanie na stronie www.froghub.eu
umożliwia generowanie raportów.
Wzorcowanie rejestratorów FROG
Bezpieczeństwo danych
Na życzenie klienta zamówione urządzenia możemy sprawdzić
w akredytowanym laboratorium wzorcującym. Przetestowane
urządzenia otrzymają Świadectwo Wzorcowania.
Dokumentacja przebiegu temperatury zgodna
z międzynarodowym standardem CFR.
Zapis i transmisja danych z rejestratora do FrogHUB-a i dalej
do serwera są szyfrowane. Dane są zapisywane w trwałej
pamięci rejestratora i nie można ich zmieniać. Tym samym
zapis spełnia wymogi FDA 21 CFR Part 11.
www.froghub.eu
miniFROG umożliwia konfigurację progów alarmowych.
Przekroczenia zadanych progów sygnalizowane są
mruganiem diody na obudowie.
Bezpośrednio z aplikacji miniFROG możemy eksportować
zapisane pomiary w formacie przeznaczonym do odczytu
w arkuszu kalkulacyjnym.
Pomiary temperatury są zapisywane w pamięci trwałej
urządzenia i mogą być odczytane wiele lat po zakończeniu
pracy urządzenia. Rejestratory miniFROG spełniają
wymagania normy CFR p.11, możemy je używać tam, gdzie
konieczne jest prowadzenie dokumentacji temperatury.
mini
Do obsługi urządzeń miniFROG służy
darmowa aplikacja ze sklepu GooglePlay.
Pobierz i zainstaluj aplikację na swojego
smartfona. (urządzenie jest kompatybilne
ze smartfonami z Androidem 4.1 i wyżej
oraz posiadającymi komunikację NFC)
www.SmartControlSystem.eu
PARAMERY TECHNICZNE
Interfejs:
radiowy
NFC
Komunikacja:
radiowa 868 MHz; dwukierunkowa
co 10 min. w zakresie 5°... 70°C
co 15 min. w zakresie 0°... 4,9° C
co 30 min. w zakresie -10°... -0,1° C
co 40 min. w zakresie -20°... -9,9° C
NFC 13,56 MHz
standard ISO/IEC 14443
zasięg < 1 cm
Czas pracy:
730 dni (210 tys. rekordów)
365 dni (105 tys. rekordów)
Temp. pracy:
-30°C ... +70°C
-30°C ... +70°C
Rozdzielczość pomiaru:
0,1°C
0,1°C
Dokładność:
+/- 0,2°C w zakresie 5-60°C
+/- 0,5°C w zakresie <5°C i >60°C
+/- 0,2°C w zakresie 5-60°C
+/- 0,5°C w zakresie <5°C i >60°C
Okres rejestracji:
300 sek.
300 sek.
Kalibracja czujnika
każdy czujnik jest skalibrowany
i przetestowany przez producenta
każdy czujnik jest skalibrowany
i przetestowany przez producenta
Zasilanie:
wbudowana bateria litowa 3V 620 mAh
wbudowana bateria litowa 3V 500 mAh
Klasa ochrony
IP67
IP67
Materiał obudowy
ABS z atestem do kontaktu
z produktami spożywczymi
ABS z atestem do kontaktu
z produktami spożywczymi
Zegar
wbudowany zegar RTC
wbudowany zegar RTC
Sygnalizacja alarmów
wbudowana dioda sygnalizacyjna
Waga
11 g
10 g
Wymiary
55 mm x 89 mm x 8 mm
55 mm x 89 mm x 8 mm
Uchwyt ścienny:
w zestawie
w zestawie
