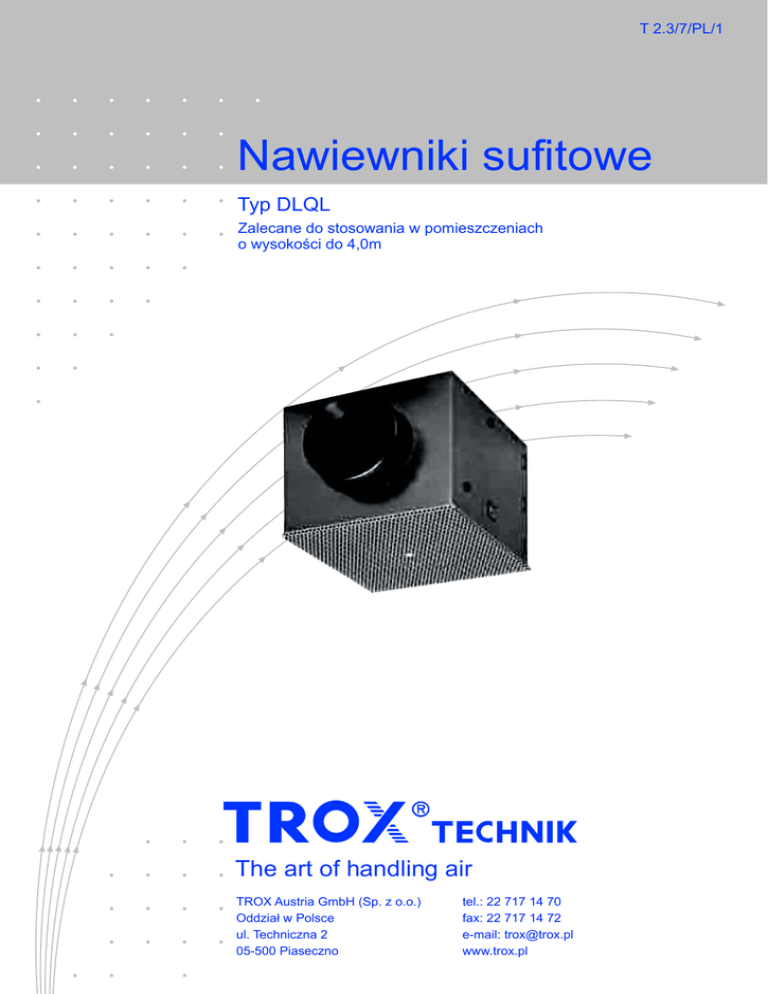

Nawiewniki sufitowe

T 2.3/7/PL/1
Nawiewniki sufitowe
Typ DLQL
Zalecane do stosowania w pomieszczeniach
o wysokości do 4,0m
The art of handling air
TROX Austria GmbH (Sp. z o.o.)
Oddział w Polsce
ul. Techniczna 2
05-500 Piaseczno
tel.: 22 717 14 70
fax: 22 717 14 72
e-mail: [email protected]
www.trox.pl
Spis treści · Opis
Opis
Budowa · Wymiary
Montaż
Kierunki nawiewu
Oznaczenia
Dobór uproszczony
2
3
4
5
6
7
DLQL...-H podłączenie poziome
Nawiewniki sufitowe typu DLQL zapewniają wysoki komfort w
klimatyzowanych pomieszczeniach. Nawiewany poziomo
strumień powietrza odznacza się wysoką indukcją, dzięki której
następuje szybki spadek prędkości nawiewanego powietrza i
wyrównanie temperatury. Możliwość zastosowania nawiewnika
o jednym do czterech kierunków wypływu pozwala uzyskać
optymalną konfigurację nawiewu dostosowaną do geometrii
pomieszczenia i zapewniającą właściwą prędkość w strefie
przebywania ludzi. Nawiewniki sufitowe mogą być montowane
we wszystkich systemach stropów podwieszonych. Konstrukcja
bez zewnętrznej ramki doskonale harmonizuje z powierzchnią
sufitu.
Ze względu na uzyskanie warunków komfortu w strefie
przebywania ludzi nawiewniki te mogą być montowane w
pomieszczeniach o wysokości do 4m.
Cechy charakterystyczne
- płyta czołowa wykonana z perforowanej, lakierowanej
blachy stalowej
- płyta czołowa o różnych wielkościach odpowiednia do
zamontowania w różnych systemach stropów
podwieszonych
- możliwość zastosowania przysłon zapewniających różną
ilość kierunków nawiewu powietrza
2
Dane akustyczne
Nawiew, podłączenie pionowe
Nawiew, podłączenie poziome
Wywiew
Dane aerodynamiczne
Informacje do zamawiania
DLQL...-V podłączenie pionowe
Nawiewnik sufitowy zbudowany jest z metalowej obudowy i
płyty czołowej z blachy perforowanej. Z nawiewnikiem może
być dostarczona skrzynka rozprężna z poziomym króćcem
przyłącznym. Płyta czołowa w wykonaniu nawiewnym
wyposażona jest dodatkowo w zamontowany za płytą
perforowaną ekran przesłaniający.
8
9
10
11
12
Budowa · Wymiary
Charakterystyka
Materiały
– przeznaczony do nawiewu lub wywiewu powietrza
– poziomy lub pionowy króciec przyłączny
– zalecana różnica temperatury pomiędzy nawiewem
a pomieszczeniem ±10K
–
–
–
–
Cechy konstrukcyjne
– płyta czołowa z blachy perforowanej do montażu w stropach z
profilami teowymi (T) lub mocowana za pomocą śruby centralnej
do montażu w stropach gipsowo-kartonowych lub rastrowych
– element nawiewny wyposażony w ekran przesłaniający
– połączenie króćca z okrągłymi przewodami zgodnie z normą
PN-EN 1506 lub PN-EN 13180
– opcjonalnie króciec z uszczelką wargową
– dodatkowe przysłony zapewniające nawiew w jednym do
czterech kierunkach
płyta czołowa oraz obudowa z blachy stalowej ocynkowanej
ekran przesłaniający z materiału tłumiącego
obudowa lakierowana proszkowo na czarno RAL 9005
powierzchnia płyty czołowej lakierowana proszkowo
na biało RAL 9010
Skrzynka rozprężna
Nawiewnik oznaczony DLQL…-H wyposażony jest w skrzynkę
rozprężną z podłączeniem bocznym.
– skrzynka rozprężna i przepustnica regulacyjna wykonane
z blachy stalowej ocynkowanej
– przepustnica regulacyjna w króćcu (opcjonalnie)
– wymiary i dane techniczne skrzynek rozprężnych dostępne
w karcie katalogowej 2/16.4/PL/…
DLQL...-H
DLQL...-V
□K
Ø9.5
□B
Otwór 6.4 × 11.4
ØD2
8
8
H2
50
H1
ØD1
C
50
□Q
□Q
□ Q¹
□ Q¹
Wymiary w mm
□Q
Wielkość
nominalna
P²
T²
250
248
300
Skrzynka
rozprężna
Ciężar w kg
□K
□B
C
ØD1
ØD2
H1
H2
593
216
198
111
158
123
258
28
2.8
0.9
008
298
593
290
272
111
158
158
258
34
4.0
1.2
001
400
398
593
372
354
131
198
198
303
44
6.5
2.0
002
500
498
593
476
458
156
248
248
353
55
9.6
3.1
010
600
598
593
590
572
189
313
313
418
64
13.8
4.4
012
DLQL...-H
DLQL...-V
AK
¹ Maksymalny wymiar płyty czołowej w wykonaniu P i T wynosi 623mm
² Inne wymiary płyty
□Q należy wyspecyfikować w poz. 8 klucza zamówieniowego
3
Montaż
Wszystkie prace związane z montażem nawiewnika, wykonanie
podłączenia, system zawieszenia nawiewnika, materiały
uszczelniające zapewniane są przez klienta na budowie.
Skrzynka rozprężna z poziomym podłączeniem posiada cztery
otwory a obudowa nawiewnika z pionowym podłączeniem
cztery zaczepy do zawieszenia urządzenia.
Montaż w stropach rastrowych i gipsowo-kartonowych
Płyta czołowa nawiewnika (DLQL-P) mocowana jest do obudowy
za pomocą śruby centralnej. Nawiewniki o wielkości powyżej
□Q=500 mm mają fazowane naroża.
Montaż w stropach o profilach teowych
Płyta czołowa nawiewnika (DLQL-T) spoczywa na profilach
teowych lub podobnych. Obudowa oparta jest na płycie
czołowej, ale powinna być również dodatkowo zamocowana
do stropu.
Montaż w systemach stropów podwieszonych
Strop rastrowy
DLQL...-P
DLQL...-H
Otwory do
zawieszania
DLQL...-V
Element stropu
Uchwyt do
zawieszania
Płyta czołowa
Strop gipsowo-kartonowy
DLQL...-P
Strop
gipsowo-kartonowy
Płyta czołowa
Strop z profilami teowymi
DLQL...-T
Element stropu
oparty na
profilu teowym
Płyta czołowa
4
Profil teowy
Kierunki nawiewu
Wypływ powietrza z nawiewnika bez przysłon realizowany jest
równomiernie w czterech kierunkach. Alternatywna ilość
kierunków wypływu powietrza może zostać uzyskana poprzez
zastosowanie dodatkowych blach przysłaniających część płyty
czołowej nawiewnika. Maksymalnie mogą być zastosowane trzy
przysłony, rozmieszczone w dowolny sposób.
Do urządzeń wywiewnych przysłony nie są stosowane.
Kierunki nawiewu powietrza
Nawiew w czterech kierunkach
Przysłona
Nawiew w trzech
kierunkach,
jedna przysłona
Nawiew w dwóch
kierunkach,
dwie przysłony
Nawiew w dwóch
kierunkach,
dwie przysłony
Nawiew w jednym
kierunku,
trzy przysłony
5
Oznaczenia
Oznaczenia
Aeff
!
!₄
a, b
h₁
l
v- l
v- h1
∆t Z
w m² : efektywna powierzchnia wypływu
w l/s i m³/h : wydajność nawiewnika
w l/s i m³/h : wydajność nawiewnika czterostronnego
W przypadku trzech, dwóch i jednego
kierunku nawiewu z wykresu 11 należy
korzystać po uwzględnieniu następujących
współczynników:
nawiew w trzech kierunkach: !₄ = 1,33 × !
nawiew w dwóch kierunkach: !₄ = 2,0 × !
nawiew w jednym kierunku: !₄ = 4,0 × !
w m : odległość pomiędzy nawiewnikami
w m : odległość pomiędzy stropem a strefą
przebywania ludzi
w m : odległość od nawiewnika l = x + h₁,
l = a ⁄ 2 lub l = a ⁄ 2 + h₁
w m/s : maksymalna średnia prędkość powietrza
przy ścianie w odległości l=x+h₁ lub przy
suficie w odległości a ⁄ 2
w m/s : maksymalna średnia prędkość powietrza
pomiędzy dwoma nawiewnikami w odległości
l = a ⁄ 2 + h₁
w K : różnica temperatury pomiędzy powietrzem
nawiewanym a powietrzem w pomieszczeniu
∆t h1
w K : różnica temperatury pomiędzy powietrzem
w pomieszczeniu a rdzeniem strumienia
w odległości l = a ⁄ 2 + h₁
∆t l
w K : różnica temperatury pomiędzy powietrzem
w pomieszczeniu a rdzeniem strumienia
w odległości l = x +h₁
∆p t
w Pa : strata ciśnienia całkowitego
LWA
w dB(A) : poziom mocy akustycznej w skali A
LWNC
: wartość znamionowa NC poziomu mocy
akustycznej (LWNC = LWA − 4 dB)
W karcie katalogowej podano wartości poziomu mocy akustycznej
LWA w skali A (dBA). Wartości (ciśnienia akustycznego) LPA
w typowych pomieszczeniach LPA ≈ LWA − 5 dB.
a
l
!
∆t Z
!
∆t Z
h₁
v- l
v- l
∆t l
b
v- h1
∆t h1
a
6
x
0.08 m
Dobór uproszczony
Nawiew, podłączenie pionowe
Nawiew, podłączenie poziome
Nawiew w jednym kierunku
!min
! przy 35 dB(A)
Nawiew w jednym kierunku
! przy 45 dB(A)
!min
! przy 35 dB(A)
! przy 45 dB(A)
Wielkość
nominalna
l/s
m³/h
l/s
m³/h
∆p t
l/s
m³/h
∆p t
Wielkość
nominalna
l/s
m³/h
l/s
m³/h
∆p t
l/s
m³/h
∆p t
250
6
23
15
55
35
21
77
69
250
6
23
22
80
43
28
100
68
300
9
33
21
76
26
29
105
50
300
9
33
24
85
30
32
117
57
400
16
58
33
120
25
45
162
45
400
16
58
37
133
29
49
177
51
500
25
91
47
168
20
63
228
37
500
25
91
47
167
24
61
218
40
600
36
131
67
239
19
89
320
33
600
36
131
71
255
22
94
339
39
Nawiew w dwóch kierunkach
!min
! przy 35 dB(A)
Nawiew w dwóch kierunkach
! przy 45 dB(A)
!min
! przy 35 dB(A)
! przy 45 dB(A)
Wielkość
nominalna
l/s
m³/h
l/s
m³/h
∆p t
l/s
m³/h
∆p t
Wielkość
nominalna
l/s
m³/h
l/s
m³/h
∆p t
l/s
m³/h
∆p t
250
13
45
25
90
28
35
124
55
250
13
45
30
109
32
42
150
62
300
18
65
34
121
23
45
162
41
300
18
65
36
130
29
48
173
52
400
32
116
55
196
21
71
256
36
400
32
116
58
210
28
76
274
47
500
50
181
74
266
17
97
349
29
500
50
181
77
277
24
100
362
40
600
73
261
111
401
17
144
518
29
600
73
261
117
420
23
152
546
39
Nawiew w trzech kierunkach
!min
! przy 35 dB(A)
Nawiew w trzech kierunkach
! przy 45 dB(A)
!min
! przy 35 dB(A)
! przy 45 dB(A)
Wielkość
nominalna
l/s
m³/h
l/s
m³/h
∆p t
l/s
m³/h
∆p t
Wielkość
nominalna
l/s
m³/h
l/s
m³/h
∆p t
l/s
m³/h
∆p t
250
19
68
34
123
26
47
168
48
250
19
68
36
131
29
50
179
55
300
27
98
44
159
23
58
209
39
300
27
98
44
158
28
58
209
49
400
48
174
74
265
19
96
345
32
400
48
174
76
272
27
98
352
46
500
76
272
99
357
16
128
460
26
500
76
272
101
362
23
131
471
39
600
109
392
159
572
17
202
726
27
600
109
392
158
568
24
204
734
40
Nawiew w czterech kierunkach
!min
! przy 35 dB(A)
Nawiew w czterech kierunkach
! przy 45 dB(A)
Wielkość
nominalna
l/s
m³/h
l/s
m³/h
∆p t
l/s
m³/h
250
25
90
41
149
24
56
200
300
36
131
56
202
22
73
400
65
232
91
328
18
500
101
363
120
430
16
600
145
522
198
713
16
!min
! przy 35 dB(A)
∆p t
l/s
m³/h
l/s
m³/h
∆p t
l/s
m³/h
∆p t
43
250
25
90
42
150
27
58
208
52
261
37
300
36
131
51
182
29
67
239
50
116
427
31
400
65
232
90
324
29
117
422
48
151
545
25
500
101
363
121
435
26
157
565
44
252
908
25
600
145
522
190
683
26
244
878
43
Wywiew, podłączenie pionowe
Wywiew, podłączenie poziome
Bez przysłony
Bez przysłony
! przy 35 dB(A)
! przy 45 dB(A)
Wielkość
nominalna
! przy 45 dB(A)
! przy 35 dB(A)
! przy 45 dB(A)
Wielkość
nominalna
l/s
m³/h
∆p t
l/s
m³/h
∆p t
Wielkość
nominalna
l/s
m³/h
∆p t
l/s
m³/h
∆p t
250
72
260
24
99
355
45
250
91
327
28
122
438
49
300
116
416
28
164
591
56
300
104
375
18
145
523
35
400
209
753
27
288
1036
50
400
168
605
15
228
820
28
500
245
882
21
324
1167
37
500
229
824
14
304
1095
25
600
431
1550
23
593
2136
43
600
385
1387
12
519
1867
22
W tabelach podano wartości poziomu mocy akustycznej LWA w skali A(dBA).
Wartości (ciśnienia akustycznego) LPA w typowych pomieszczeniach LPA ≈ LWA − 5 dB.
7
Dane akustyczne
Nawiew, podłączenie pionowe
Przykład 1
Wynik:
∆p t = 22 Pa (z wykresu 4)
LWA = 38 dB(A) (z wykresu 4)
Dane:
Pomieszczenie biurowe
szerokość:
5.60 m
głębokość:
2.80 m
wysokość:
3.00 m
Całkowita wydajność nawiewników
200 l/s (720 m³/h)
w pomieszczeniu:
Dwa nawiewniki, nawiew w czterech kierunkach,
podłączenie pionowe
Wydajność nawiewnika: 100 l/s (360 m³/h)
Wymagany poziom mocy akustycznej
40 dB(A)
jednego nawiewnika:
Dane aerodynamiczne - patrz strona 11.
Dobór uproszczony:
Patrz strona 7.
DLQL...-V.../400
91 l/s przy 35 dB(A)
Poziom mocy akustycznej i strata ciśnienia
300
50
600
45
20
60
3
200
400
m/h
200
l/s
!
600
DLQL...-Z-V, nawiew w trzech kierunkach
25
40
4
50
600
30
35
20
40
60 80 100
3
200 m/h 400
l/s
20
400
m/h
200
600
300
1000
200
600
DLQL...-Z-V, nawiew w czterech kierunkach
Wielkość 250
300
400
40
500
600
30
20
20
60 80 100
40
3
10
25
10
d B (A
)
40
45
30
80 100 l/s
50
500
60
200
80 100
50
400
40
40
45
50
20
60
60
300
8
7
10
1
0
20
80
70
Wielkość 250
60
8
7
10
40
80 100
80 100
25
3
Lw w 0 3
dB 5
(A)
60
40
!
8
7
10
1
0
40
20
20
80
70
Strata ciśnienia ∆pt w Pa
30
20
5
10
40
!
500
40
10
Strata ciśnienia ∆pt w Pa
!
400
50
35
40
Lw w
d B(
A)
40
30
Lw
w d 35
B(A
)
10
8
7
6
8
Strata ciśnienia ∆pt w Pa
50
45
40
25
Strata ciśnienia ∆pt w Pa
600
30
300
60
500
20
Wielkość 250
80
70
400
50
DLQL...-Z-V, nawiew w dwóch kierunkach
30
Wielkość 250
80
70
60
3
2
DLQL...-Z-V, nawiew w jednym kierunku
Lw w
1
20
60 80 100
40
60 80 100
3
200 m/h 400
l/s
200
600
300
1000
Dane akustyczne
Nawiew, podłączenie poziome
Przykład 2
Dane:
Pomieszczenie biurowe
Szerokość: 5,60m, głębokość: 2,80m, wysokość: 3,00m
Całkowita wydajność nawiewników w pomieszczeniu: 200 l/s (720 m³/h)
Dwa nawiewniki, nawiew w czterech kierunkach, podłączenie poziome
Do obliczeń przyjąć kąt ustawienia przepustnicy 45°
Wydajność nawiewnika: 100 l/s (360 m³/h)
Wymagany poziom mocy akustycznej jednego
nawiewnika: 40dB(A)
Dobór uproszczony.
Patrz strona 7.
DLQL...-H.../400
90 l/s przy 35 dB(A)
Wynik:
∆p t = 36 Pa (z wykresu 8)
Współczynnik korekcyjny zgodnie z tabelą:
36 × 1.1 = 40 Pa
LWA = 39 dB(A) (z wykresu 8)
Współczynnik korekcyjny zgodnie z tabelą:
39 dB(A) + 1dB = 40 dB(A)
Ustawienie przepustnicy regulacyjnej
Współczynnik korekcyjny do wykresów 5 do 8
∆p t
LWA
Wielkość
nominalna
45°
90°
45°
250
× 1.1
×2
0
0
300
× 1.1
×2
0
+1
400
× 1.1
×2
+1
+2
500
× 1.1
×2
+1
+1
600
× 1.1
×2
0
0
90°
Poziom mocy akustycznej i strata ciśnienia
DLQL...-Z-H, nawiew w jednym kierunku
50
400
m/h
200
l/s
600
8
400
40
60 80 100
3
200 m/h 400
200
600
400
500
30
20
8
l/s
Wielkość 250 300
300
1000
600
40
8
60 80 100
600
50
10
40
400
m/h
200
l/s
DLQL...-Z-H, nawiew w czterech kierunkach
10
20
3
200
80 100
80 100
50
50
45
35
wd
40
B (A
)
30
20
25
Lw
30
60
60
600
40
40
45
500
20
60
80
70
50
!
50
40
20
40
300
!
3
wd 5
B (A
)
80 100
3
200
80 100
Wielkość 250
7
10
1
0
45
20
60
Lw
60
40
7
10
30
20
60
Strata ciśnienia ∆pt w Pa
20
10
DLQL...-Z-H, nawiew w trzech kierunkach
80
70
30
8
8
7
10
40
40
25
!
500 600
30
Lw w 35
40
dB(
A)
Strata ciśnienia ∆pt w Pa
45
35
Lw w
40
dB(
A)
30
25
10
400
50
20
Strata ciśnienia ∆pt w Pa
40
300
60
600
50
20
Wielkość 250
25
500
30
DLQL...-Z-H, nawiew w dwóch kierunkach
80
70
400
60
7
6
Wielkość 250 300
80
70
Strata ciśnienia ∆pt w Pa
5
!
7
10
1
0
40
20
60 80 100
40
60 80 100
3
200 m/h 400
l/s
200
600
300
1000
9
Dane akustyczne
Wywiew
Przykład 3
Dane:
Pomieszczenie biurowe
Całkowita wydajność wywiewników w pomieszczeniu: 200 l/s (720 m³/h)
Wymagany poziom mocy akustycznej: 40dB(A)
Jeden wywiewnik, podłączenie pionowe
Dobór uproszczony:
DLQL...-V.../400
209 l/s przy 35 dB(A)
Ustawienie przepustnicy regulacyjnej
Poprawka do wykresu 10
Wynik:
∆p t = 26 Pa (z wykresu 9)
LWA = 34 dB(A) (z wykresu 9)
Wielkość
nominalna
∆pt
LWA
45°
90°
45°
90°
250
× 1.4
× 4.0
+ 11
+ 15
300
× 2.3
× 7.5
+8
+ 12
400
× 2.1
× 8.6
+9
+ 14
500
× 2.2
× 7.8
+8
+ 12
600
× 2.6
× 10.7
+4
+ 11
Poziom mocy akustycznej i strata ciśnienia
10
300
30
35
Lw w
d B(
A)
30
8
7
! 40
60
200
10
80 100
400
200
600
50
20
10
3
600 800 1000 m/h
2000
!
4
40
25
8
7
6
5
400 l/s 600 700
500
30
20
10
400
40
20
20
300
45
45
40
40
Strata ciśnienia ∆pt w Pa
500
50
25
Strata ciśnienia ∆pt w Pa
60
Wielkość 250
40
600
30
35
wd
B (A
)
400
Wielkość 250
DLQL...-A - H
80
70
60
50
Lw
DLQL...-A - V
80
70
50
9
60
200
80 100
400
200
400 l/s 600
3
600 800 1000 m/h
2000
Dane aerodynamiczne
Przykład 1 i 2 - kontynuacja
Pomiędzy dwoma nawiewnikami:
a⁄2
= 2.8 ⁄ 2 = 1.4 m
v- l
= 0.45 m/s z wykresu 11
= 0.15 m/s z wykresu 13
v- h1
a ⁄ 2 + h₁ = 1.4 + 1.2 = 2.6 m
∆t l ⁄ ∆tZ = 0.11 z wykresu 12
Dane:
Odstęp pomiędzy dwoma nawiewnikami: a = 2.8 m
Odległość od sufitu do strefy przebywania ludzi: h₁ = 1.2 m
Odległość do ściany:
x = 1.40 m
Wynik:
Wartość przepływu przy nawiewie w czterech kierunkach
= ! = 100 l/s
!4
Przy ścianie:
l = x + h₁ = 1.4 + 1.2 = 2.6 m
= 0.27 m/s z wykresu 11
v- l
∆t l ⁄ ∆tZ
= 0.11 z wykresu 12
Powierzchnia efektywna wypływu
11
Wielkość nominalna
250
300
400
500
600
Aeff
0.0103
0.0140
0.0254
0.0360
0.0600
- l w odległości l
Prędkość v
na
l
na
i
ść
m
no
lko
ie
W
25
0
30
0
0
40
0
50
/s
m
80
.
0
-v l =
60
0.
0
60
40
0.
30
0.
20
0.
! min
!₄
30
100
40
150
60
200
80 100
150 200 l/s 300
300
400 500 600 m³/h 1000
13
Iloraz temperatur
1
2.0
0.30
1.6
W
0.25
lko
ść
1.2
no
m
1.0
in
0.15
na
50
40 0
0
60
0
30
25 0
0
1
23456
Odległość l (x + h₁ lub a ⁄ 2 + h₁) w m
h₁ w m
al
0.10
-v
ie
0.20
0.05
23456
Odległość l (x + h₁ lub a ⁄ 2) w m
Prędkość powietrza !h1 pomiędzy dwoma nawiewnikami
0.35
∆tl ⁄ ∆tZ lub ∆th1 ⁄ ∆tZ
12
20
70
0.8
0.
4
0.
5
l =
0.
0. 8 m
7
/s
0.
6
0.
3
0.6
0.4
0.2
0.1
0.2
0.3
0.4 0.5 0.6 0.7
!h1 w m/s
11
Informacje do zamawiania
Poziom mocy akustycznej zmierzony zgodnie z normą PN-EN
ISO 5135.
Tekst do specyfikacji *
Nawiewniki sufitowe z płytą czołową z blachy perforowanej.
Nawiewany poziomo strumień powietrza odznacza się wysoką
indukcją, dzięki której następuje szybki spadek prędkości
nawiewanego powietrza i wyrównanie temperatury. Możliwość
zastosowania nawiewnika o jednym do czterech kierunków
wypływu powietrza pozwala uzyskać optymalną konfigurację
nawiewu dostosowaną do geometrii pomieszczenia.
a
Materiały
Perforowana płyta czołowa wykonana z blachy stalowej,
obudowa, skrzynka rozprężna, przepustnica regulacyjna
wykonane z blachy stalowej ocynkowanej. Ekran przesłaniający
z materiału tłumiącego.
Płyta czołowa nawiewnika lakierowana proszkowo na biało
(RAL9010) lub inny kolor zgodnie z paletą RAL. Obudowa
lakierowana na czarno (RAL 9005). Ekran przesłaniający
czarny.
a
Cechy charakterystyczne:
- płyta czołowa wykonana z perforowanej, lakierowanej blachy
stalowej
- płyta czołowa o różnych wielkościach odpowiednia do
zamontowania w różnych systemach stropów podwieszonych
- możliwość zastosowania przysłon zapewniających różną ilość
kierunków nawiewu powietrza
a
Opcje wykonania nawiewników sufitowych:
- konstrukcja bez ramki zewnętrznej, przeznaczona do montażu
w stropach o profilach teowych
- skrzynka rozprężna z przepustnicą regulacyjną
- przysłony umożliwiające uzyskanie jednego do czterech
kierunków nawiewu powietrza
a
Konstrukcja bez zewnętrznej ramki, przewidziana do montażu
w stropach rastrowych oraz sufitach gipsowo-kartonowych
składa się z obudowy i perforowanej płyty czołowej. Nawiewnik
może być wyposażony w skrzynkę rozprężną z podłączeniem
bocznym. Płyta czołowa w wykonaniu nawiewnym wyposażona
jest dodatkowo w zamontowany za płytą perforowaną ekran
przesłaniający.
Połączenie króćca z okrągłymi przewodami zgodnie z normą
PN-EN 1506 lub PN-EN 13180, opcjonalnie wykonanie z
uszczelką wargową na króćcu.
* Tekst dotyczy nawiewnika przeznaczonego do montażu w stropach
rastrowych lub gipsowo-kartonowych, ze skrzynką rozprężną z poziomym
przyłączem i uszczelką wargową.
Kod zamówieniowy
DLQL - T - Z - H - M - L
/
500
/
618
/
P1
/
RAL 9006
10
yp
Zastrzega się możliwość zmian · Wszelkie prawa zastrzeżone © TROX GmbH (2/2010)
Strop podwieszony
-P
Rastrowy lub gipsowo-kartonowy
-T
Z profilami teowymi
Sposób pracy
-Z
Nawiew powietrza
-A
Wywiew powietrza
Podłączenie
Pionowe
-V
-H
Poziome
Przepustnica regulacyjna
-M
Brak, bez oznaczeń
Z przepustnicą regulacyjną ¹
Uszczelka wargowa
Brak, bez oznaczeń
-L
Z uszczelką wargową
Wielkość nominalna
250
300
400
500
600
Powierzchnie ²
0
Lakierowana proszkowo, biała
(RAL 9010, stopień połysku 50%)³
P1
Lakierowana proszkowo RAL ...
10 Kolor
Tylko dla P1
RAL 9006 Białe aluminium,
stopień połysku 30%
RAL ...
Inne kolory,
stopień połysku 70%
Wielkość płyty czołowej
Wielkość P lub T
Bez oznaczeń
...
Inne wielkości
¹ Tylko w skrzynce z podłączeniem poziomym
² Kolory zgodnie z podstawową paletą RAL
³ Biała płyta czołowa z białym ekranem
przesłaniającym dostępne jako wykonanie
specjalne
12
Przykład zamówienia
Przykład zamówienia: przysłona
Wyrób:
Typ:
Typ:
TROX
DLQL -P -Z -H -M / 400 / P1 / RAL 9006
Wyrób:
TROX
DLQL-AB / 400
