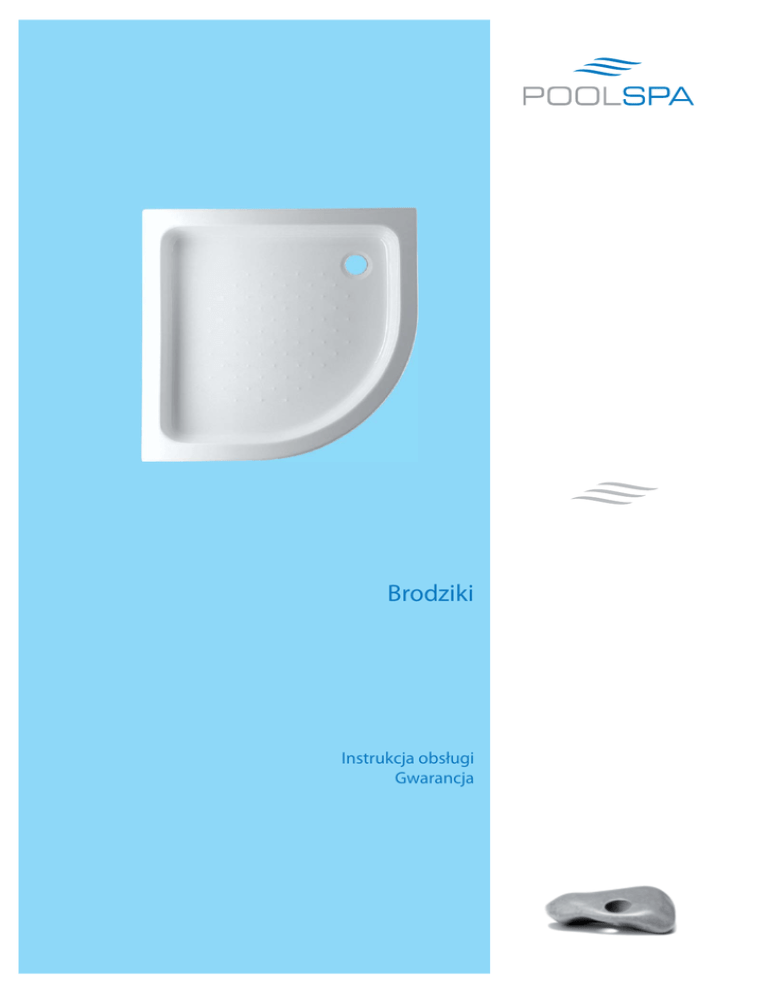

Brodziki - Poolspa

Brodziki
Instrukcja obsługi
Gwarancja
Szanowni Państwo
Dziękujemy za Państwa zaufanie, które wyraziliście kupując wyrób naszej firmy.
Firma POOL- SPA, jeden z europejskich liderów rynku w dziedzinie sanitarnych wyrobów z hydromasażem, od lat
oferuje swoim Klientom produkty o najwyższej światowej jakości.
Szczególną uwagę przywiązujemy do trwałości, niezawodności i bezpieczeństwa naszych produktów. Dlatego do ich
produkcji używamy wyłącznie materiałów i urządzeń od renomowanych dostawców.
Niniejsza instrukcja pozwoli Państwu zapoznać się z zasadami montażu i użytkowania, które gwarantują długoletnie
bezproblemowe funkcjonowanie zakupionego produktu.
Życzymy Państwu zadowolenia z użytkowania naszych wyrobów.
POOL- SPA
Niniejszą instrukcję należy zachować do użytku w przyszłości.
SPIS TREŚCI
1. TRANSPORT.............................................................................................................................................................3
2. UWAGI NA TEMAT UŻYTYCH SUBSTANCJI KONSERWUJĄCYCH ......................................................................3
3. WSTĘPNE CZYNNOŚCI MONTAŻOWE ..................................................................................................................3
4. MONTAŻ BRODZIKA ................................................................................................................................................3
4.1. MONTAŻ NÓG DO BRODZIKA..........................................................................................................................3
4.2. BRODZIK BEZ STELAŻA...................................................................................................................................5
5. KONSERWACJA I NAPRAWA ..................................................................................................................................5
WARUNKI GWARANCJI ................................................................................................................................................6
KARTA GWARANCYJNA .............................................................................................................................................. 7
2
1. TRANSPORT
Przewożenie brodzika winno odbywać się w oryginalnym opakowaniu producenta!
2. UWAGI NA TEMAT UŻYTYCH SUBSTANCJI KONSERWUJĄCYCH
Powierzchnia akrylu pokryta jest cienką warstwą wosku, będącego pozostałością procesu polerowania. Przed
nałożeniem silikonu w celu uszczelnienia brodzika ze ścianą, należy przemyć rozpuszczalnikiem organicznym (np. alkohol) wszystkie powierzchnie na które zostanie nałożony silikon (wosk uniemożliwia uzyskanie połączenia).
Elementy metalizowane zostały pokryte olejem silikonowym w celu zabezpieczenia ich przed korozją. Olej należy zmyć
(np. płynem do mycia naczyń) przed napełnieniem brodzika wodą.
3. WSTĘPNE CZYNNOŚCI MONTAŻOWE
Brodziki są dostarczane w dwóch wersjach:
- bez nóg (wersja do zamontowania na wymurowanym podwyższeniu lub osadzeniu w stropie),
- z nogami (wersja do montażu nóg i ustawienia na posadzce).
Przygotowanie i poziomowanie brodzika z nogami:
W załączonym do wersji brodzika z nogami opakowaniu znajdują się elementy składowe podpór brodzika. Są to:
1 - profile aluminiowe z otworami na szpilki nóg - 2 szt.
4
5
2
2 - stopka PCV wysoka wraz ze szpilkami gwintowanymi
M10 x 150 - 4 szt.
3 - nakrętki M10 - 12 szt.
3
4 - wkręty do drewna ø6 x 45 - 4 szt.
3
1
5 - podkładki ø6 o grubości 2,4 mm - 4 szt.
Przygotowanie i poziomowanie brodzika bez stelażu:
Brodzik umieścić w miejscu przeznaczonym do zainstalowania i dosunąć do narożnika.
Poziomować przy użyciu poziomicy we wszystkich kierunkach pokazanych na rysunku.
Należy sprawdzić, czy kąt ma rzeczywiście 900, aby można było prawidłowo osadzić
brodzik. Jeżeli planowane jest osadzenie na brodziku kabiny prysznicowej, brodzik musi
przylegać szczelnie do obu ścian tworzących narożnik. Ściany muszą być całkowicie
wykończone i wykafelkowane na szerokości minimalnie 95 cm (dla brodzika 90) na całej
wysokości kabiny prysznicowej.
min.
950 m
m
min.
950 m
m
Instalacja odpływowa niezbędna do podłączenia brodzika powinna mieć średnicę 50
mm.
4. MONTAŻ BRODZIKA
4.1. MONTAŻ NÓG DO BRODZIKA
Ustalić i zaznaczyć na odwróconym do góry dnem brodziku, miejsca umieszczenia profili. Ułożyć profile na dnie brodzika
i ustalić miejsca nawierceń pod wkręty mocujące. Należy wybrać te otwory w profilach, które znajdują się jak najbliżej
brzegu płaskiego dna brodzika, jednak nie bliżej niż 5 cm od tego brzegu.
Przy pomocy wiertła ø 3 mm nawiercić otwory na głębokość 6 mm - wskazane jest użycie ogranicznika w wiertarce!
Przewiercenie brodzika skutkuje utratą gwarancji.
Nałożyć silikon na profile aluminiowe i za pomocą wkrętów do drewna z podkładkami przymocować je do dna brodzika.
W przypadku ewentualnego „zerwania” gwintu w płycie dna wanny, należy zmienić położenie profilu i ustalić nowy otwór
mocujący, możliwie blisko poprzedniego położenia (można też wykorzystać sąsiedni otwór w profilu).
3
Brodzik
Galia 80
Galia 90
A (cm)
40
44
Brodzik
Germina 80
Germina 90
Bretania 90
Monaco 90
A (cm)
43
45
45
45
Brodzik
Torino 80
Torino 90
A (cm)
48
53
Brodzik
Milano 100 x 70
Milano 110 x 75
A (cm)
40
50
B (cm)
22
22
UWAGA!!! Profile powinny być ułożone tak, aby znajdujące się na środku ich długości króćce stabilizujące, zwrócone
były do środka brodzika, oraz przylegały do niej płaską stroną, bez uskoku. Między profile i brodzik należy położyć
warstwę silikonu.
Uwaga!!! Sposób zastosowania silikonu oraz czas twardnienia zgodnie z instrukcją na silikonie.
Szpilka gwintowana powinna być maksymalnie wkręcona w stopkę.
Zabezpieczyć śruby regulacyjne za pomocą przeciwnakrętek. Odsunąć brodzik od ściany na odległość zapewniającą
wygodny dostęp. Przykręcić syfon brodzikowy ustalając kierunek wylotu do przyłącza kanalizacyjnego.
pianka
pianka
10mm
6 x 60
UWAGA!
Przed umieszczeniem brodzika na stałe należy przymocować do ściany uchwyty
mocujące.
Dosunąć brodzik do narożnika.
4
4.2. BRODZIK BEZ STELAŻA
Przy osadzaniu brodzika wpuszczanego w strop, na podłodze należy obrysować kształt dna, obwód brodzika
oraz otwór na syfon. Do brodzika montujemy komplet odpływowy. Następnie w zaznaczonym miejscu wokół syfonu
należy usunąć odpowiednią ilość betonu/cegły ze stropu, tak aby pomiędzy dnem, a dolną częścią syfonu zostało
ok. 2-3 cm. Instalację odpływową doprowadzamy do przygotowanego zagłębienia tak, aby można było podłączyć ją z
odpływem syfonu. Brodzik wraz z zamontowanym kompletem odpływowym ustawiamy w wybranym do zamontowania
miejscu i kontrolujemy za pomocą poziomnicy czy brodzik jest ustawiony w poziomie.
UWAGA: dno opada w kierunku odpływu i nie jest równoległe z górnym brzegiem brodzika.
Dno brodzika powinno być oparte o podłoże. Następnie należy sprawdzić dopasowanie brodzika do tak przygotowanego
miejsca. Przed ostatecznym osadzeniem brodzika sprawdzić szczelność połączeń odpływowych. Należy upewnić się,
że górny brzeg brodzika jest wypoziomowany. W miejscu przylegania brodzika do ścian należy nanieść silikon sanitarny,
tak aby zabezpieczyć szczelność brodzika.
o90
105
40
silikon
UWAGA! Staranne wypoziomowanie brodzika gwarantuje poprawny odpływ wody.
Firma POOL-SPA zastrzega sobie prawo do dokonywania zmian w konstrukcji stelaża i wsporników.
UWAGA !
Krawędź akrylowa brodzika powinna licować się z płytką ceramiczną, nie dopuszczalne jest wsuwanie brodzika
pod płytkę ceramiczną!
5. KONSERWACJA I NAPRAWA
W celu długotrwałego użytkowania brodzika, należy przestrzegać niniejszej instrukcji oraz:
- utrzymywać brodzik w czystości,
- chronić przed uderzeniami ostrymi przedmiotami o powierzchnię akrylu,
Do czyszczenia brodzika należy używać wyłącznie delikatnych płynów czyszczących (nie zawierających acetonu,
substancji ściernych bądź żrących). Mała przyczepność akrylu powoduje, że utrzymanie brodzika w czystości nie
sprawia kłopotu.
Uszkodzoną mechanicznie (zarysowaną) powierzchnię akrylu z połyskiem można łatwo naprawić. W przypadku
drobnych rys. należy użyć niewielkiej ilości płynu bezwoskowego do polerowania samochodu. Głębokie zadrapania
lub rysy, najłatwiej usuwać kolejno papierem ściernym o grubościach 800, 1200, 2000, a później wspomnianym wyżej
płynem. Aby powierzchnia brodzika była gładka, należy ją ścierać okrężnymi ruchami, a następnie zastosować środek
do polerowania karoserii samochodowych na bazie wosku (uzyskuje się połysk).
Zalecamy następujące pasty polerskie: Commandant 4, Tempo itp. Wskazane jest, aby raz w miesiącu usunąć z syfonu
brodzika zanieczyszczenia, mogące spowodować zatkanie spustu.
5
WARUNKI GWARANCJI
1. POOL-SPA Spółka z o.o. z siedzibą w Gryficach ul. Dąbskiego 35, udziela na opisany na odwrocie wyrób 24-ro
miesięcznej gwarancji.
2. Zauważone wady i uszkodzenia wyrobu należy zgłaszać sprzedawcy w terminie 7 dni od ich wystąpienia. W przypadku
braku kontaktu ze sprzedawcą należy powiadomić Dział Serwisu POOL-SPA w Gryficach w formie pisemnej w terminie
zakreślonym powyżej.
3. Wady lub uszkodzenia wyrobu ujawnione w okresie gwarancji i niezawinione przez Użytkownika, będą usuwane
nieodpłatnie w terminie 14 dni od przyjęcia zgłoszenia wady od Klienta.
4. Wszelkie naprawy wykonywane są u Klienta.
5. Klient traci gwarancję w przypadku:
- uszkodzenia mechanicznego osprzętu,
- uszkodzenia mechanicznego powierzchni wyrobu,
- samodzielnych napraw i przeróbek,
- montażu na wyrobie innych urządzeń,
- konserwacji w sposób sprzeczny z zaleceniami zawartymi w instrukcji obsługi.
6. Dokument gwarancyjny jest nieważny, jeżeli sprzedawca w dniu zakupu produktu, na który udzielono gwarancji, nie
potwierdzi faktu sprzedaży podpisem, pieczątką i datą na Karcie Gwarancyjnej.
7. Producent nie zwraca kosztów związanych z uszkodzeniami powierzchni ścian i posadzki (np. glazura, terakota,
boazeria, itd.), spowodowanymi bezpośrednio koniecznością dokonania naprawy wyrobu.
8. Koszty weryfikacji nieuzasadnionego zgłoszenia reklamacyjnego obciążają klienta.
9. Gwarancja jest ważna na terytorium Rzeczpospolitej Polskiej.
POOL- SPA Sp. z o.o.
ul. Dąbskiego 35, 72-300 Gryfice
tel. + 48 91 38 777 00 fax. +48 91 38 777 01
www.poolspa.pl, e-mail: [email protected]
6
KARTA GWARANCYJNA
MODEL, WYPOSA¯ENIE
NUMER FABRYCZNY
DATA PRODUKCJI
KONTROLA JAKOŒCI
POOL-SPA
QUALITY CONTROL
..................../..................../....................
SPRZEDAWCA:
data sprzeda¿y, podpis
i piecz¹tka sprzedawcy)
7
POOL-SPA Sp. z o.o.
ul. Dąbskiego 35
72-300 Gryfice
tel. +48 91 38 777 00
fax +48 91 38 777 01
e-mail: [email protected]
www.poolspa.pl
Firma POOL-SPA realizuje politykę ciągłego rozwijania produktów i zastrzega sobie
prawo do wprowadzania zmian w specyfikacji i kolorystyce bez wcześniejszego powiadomienia. Niemniej jednak POOL-SPA dokłada wszelkich starań, aby w dniu przygotowania publikacji podawane specyfikacje były jak najbardziej aktualne.
v.2.0 - 12.05.2008
PI3000015
