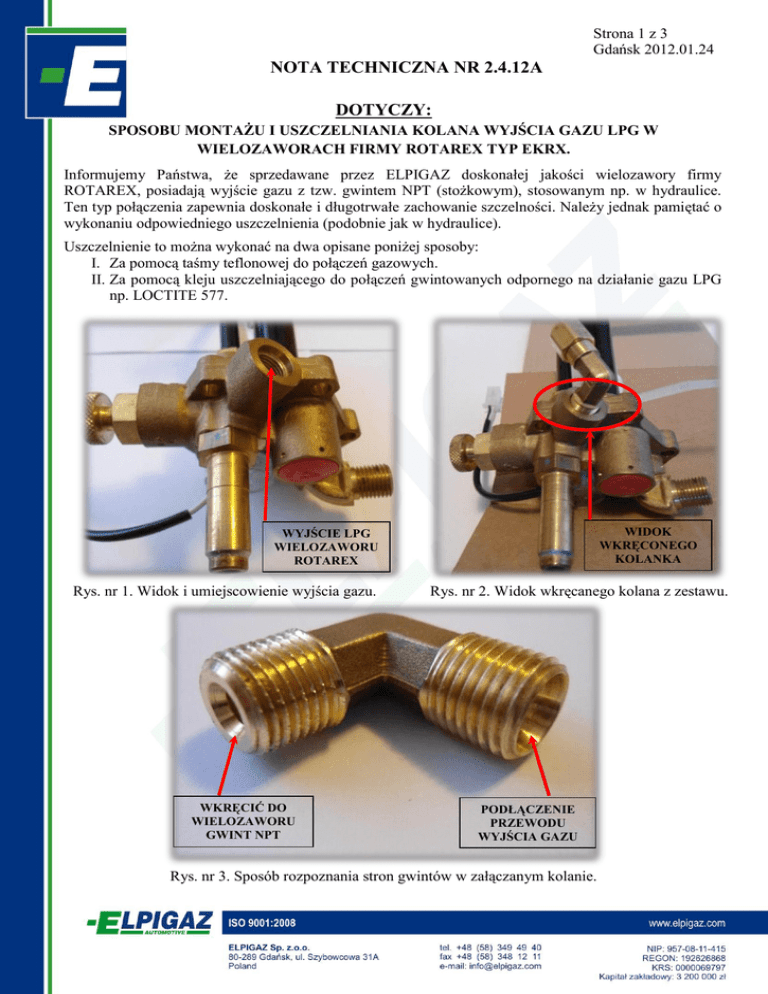

nota techniczna nr 2.4.12a dotyczy

Strona 1 z 3
Gdańsk 2012.01.24
NOTA TECHNICZNA NR 2.4.12A
DOTYCZY:
SPOSOBU MONTAŻU I USZCZELNIANIA KOLANA WYJŚCIA GAZU LPG W
WIELOZAWORACH FIRMY ROTAREX TYP EKRX.
Informujemy Państwa, że sprzedawane przez ELPIGAZ doskonałej jakości wielozawory firmy
ROTAREX, posiadają wyjście gazu z tzw. gwintem NPT (stożkowym), stosowanym np. w hydraulice.
Ten typ połączenia zapewnia doskonałe i długotrwałe zachowanie szczelności. Należy jednak pamiętać o
wykonaniu odpowiedniego uszczelnienia (podobnie jak w hydraulice).
Uszczelnienie to można wykonać na dwa opisane poniżej sposoby:
I. Za pomocą taśmy teflonowej do połączeń gazowych.
II. Za pomocą kleju uszczelniającego do połączeń gwintowanych odpornego na działanie gazu LPG
np. LOCTITE 577.
WYJŚCIE LPG
WIELOZAWORU
ROTAREX
Rys. nr 1. Widok i umiejscowienie wyjścia gazu.
WKRĘCIĆ DO
WIELOZAWORU
GWINT NPT
WIDOK
WKRĘCONEGO
KOLANKA
Rys. nr 2. Widok wkręcanego kolana z zestawu.
PODŁĄCZENIE
PRZEWODU
WYJŚCIA GAZU
Rys. nr 3. Sposób rozpoznania stron gwintów w załączanym kolanie.
Strona 2 z 3
Gdańsk 2012.01.24
NOTA TECHNICZNA NR 2.4.12A
I. SPOSÓB USZCZELNIENIA NA TAŚMĘ TEFLONOWĄ DO POŁĄCZEŃ GAZOWYCH.
„KALECZYĆ” (OSKROBAĆ)
GWINT OSTRYM NARZĘDZIEM
(np. PIŁKĄ DO METALU) W
PRZYPADKU USZCZELNIANIA
TAŚMĄ TEFLONOWĄ DO
POŁĄCZEŃ GAZOWYCH –
ZAPOBIEGA ZSUWANIU TAŚMY
Rys. nr 4. Widok „kaleczonego” gwintu NPT – stosować z taśmą teflonową do połączeń
gazowych.
OWINĄĆ TAŚMĘ TEFLONOWĄ
DO POŁĄCZEŃ GAZOWYCH NA
GWINCIE NPT, OD KILKU DO
KILKUNASTU RAZY, TAK ABY
BYŁO MOŻLIWE WKRĘCENIE
KOLANA W GWINT NPT.
Rys. nr 5. Widok „kaleczonego” wcześniej gwintu NPT kolana, owiniętego taśmą teflonową.
Strona 3 z 3
Gdańsk 2012.01.24
NOTA TECHNICZNA NR 2.4.12A
II. SPOSÓB USZCZELNIENIA NA KLEJ DO POŁĄCZEŃ GWINTOWANYCH.
NANIEŚĆ NIEWIELKĄ ILOŚĆ
(KROPLĘ) KLEJU
USZCZELNIAJĄCEGO NA
POCZĄTEK GWINTU. ZALECAMY
STOSOWANIE KLEJU TYPU
„LOCTITE 577” LUB
RÓWNOWAŻNEGO KLEJU INNEJ
FIRMY ODPORNEGO NA GAZ LPG
Rys. nr 6. Widok gwintu NPT kolana, z nałożonym klejem uszczelniającym do połączeń
gwintowanych odpornym na gaz LPG np. typu LOCTITE 577.
UWAGA!!! W przypadku uszczelnienia wykonywanego za pomocą ww. metody z użyciem
kleju nie należy „kaleczyć” gwintu NPT kolana.
Rys. nr 7. Wkręcić kolano z gwintem NPT do wyjścia gazu z naniesionym j.w. klejem
uszczelniającym do połączeń gwintowanych np. typu LOCTITE 577.
