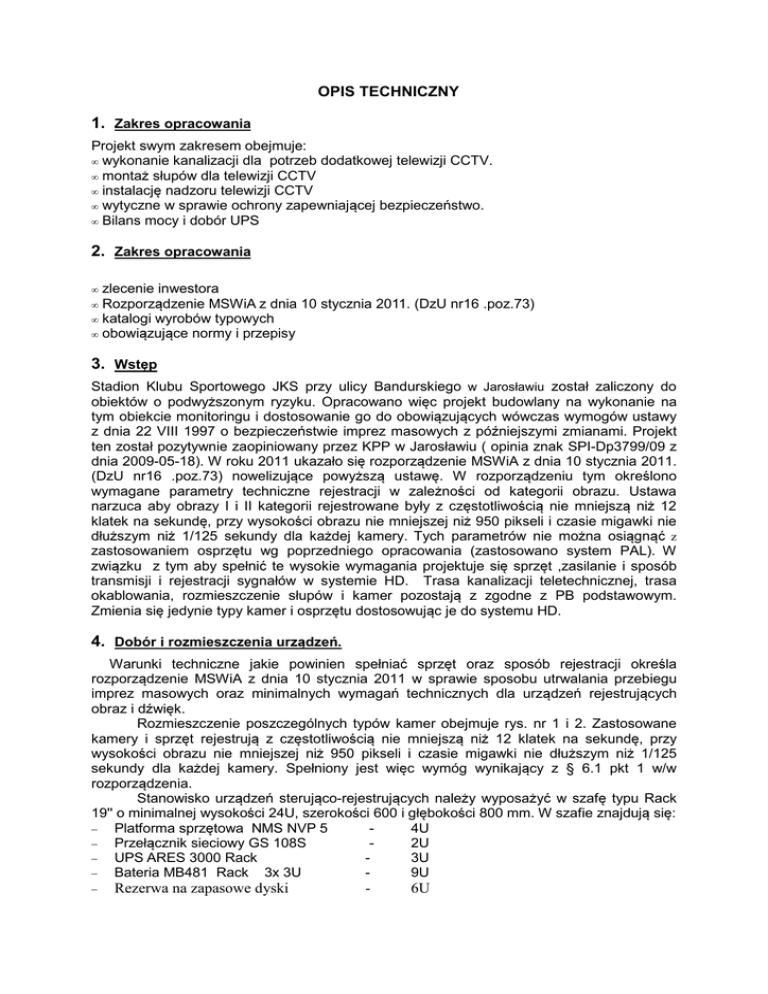

OPIS TECHNICZNY
1. Zakres opracowania
Projekt swym zakresem obejmuje:
• wykonanie kanalizacji dla potrzeb dodatkowej telewizji CCTV.
• montaż słupów dla telewizji CCTV
• instalację nadzoru telewizji CCTV
• wytyczne w sprawie ochrony zapewniającej bezpieczeństwo.
• Bilans mocy i dobór UPS
2. Zakres opracowania
•
•
•
•
zlecenie inwestora
Rozporządzenie MSWiA z dnia 10 stycznia 2011. (DzU nr16 .poz.73)
katalogi wyrobów typowych
obowiązujące normy i przepisy
3. Wstęp
Stadion Klubu Sportowego JKS przy ulicy Bandurskiego w Jarosławiu został zaliczony do
obiektów o podwyższonym ryzyku. Opracowano więc projekt budowlany na wykonanie na
tym obiekcie monitoringu i dostosowanie go do obowiązujących wówczas wymogów ustawy
z dnia 22 VIII 1997 o bezpieczeństwie imprez masowych z późniejszymi zmianami. Projekt
ten został pozytywnie zaopiniowany przez KPP w Jarosławiu ( opinia znak SPI-Dp3799/09 z
dnia 2009-05-18). W roku 2011 ukazało się rozporządzenie MSWiA z dnia 10 stycznia 2011.
(DzU nr16 .poz.73) nowelizujące powyższą ustawę. W rozporządzeniu tym określono
wymagane parametry techniczne rejestracji w zależności od kategorii obrazu. Ustawa
narzuca aby obrazy I i II kategorii rejestrowane były z częstotliwością nie mniejszą niż 12
klatek na sekundę, przy wysokości obrazu nie mniejszej niż 950 pikseli i czasie migawki nie
dłuższym niż 1/125 sekundy dla każdej kamery. Tych parametrów nie można osiągnąć z
zastosowaniem osprzętu wg poprzedniego opracowania (zastosowano system PAL). W
związku z tym aby spełnić te wysokie wymagania projektuje się sprzęt ,zasilanie i sposób
transmisji i rejestracji sygnałów w systemie HD. Trasa kanalizacji teletechnicznej, trasa
okablowania, rozmieszczenie słupów i kamer pozostają z zgodne z PB podstawowym.
Zmienia się jedynie typy kamer i osprzętu dostosowując je do systemu HD.
4. Dobór i rozmieszczenia urządzeń.
Warunki techniczne jakie powinien spełniać sprzęt oraz sposób rejestracji określa
rozporządzenie MSWiA z dnia 10 stycznia 2011 w sprawie sposobu utrwalania przebiegu
imprez masowych oraz minimalnych wymagań technicznych dla urządzeń rejestrujących
obraz i dźwięk.
Rozmieszczenie poszczególnych typów kamer obejmuje rys. nr 1 i 2. Zastosowane
kamery i sprzęt rejestrują z częstotliwością nie mniejszą niż 12 klatek na sekundę, przy
wysokości obrazu nie mniejszej niż 950 pikseli i czasie migawki nie dłuższym niż 1/125
sekundy dla każdej kamery. Spełniony jest więc wymóg wynikający z § 6.1 pkt 1 w/w
rozporządzenia.
Stanowisko urządzeń sterująco-rejestrujących należy wyposażyć w szafę typu Rack
19'' o minimalnej wysokości 24U, szerokości 600 i głębokości 800 mm. W szafie znajdują się:
− Platforma sprzętowa NMS NVP 5
4U
− Przełącznik sieciowy GS 108S
2U
− UPS ARES 3000 Rack
3U
− Bateria MB481 Rack 3x 3U
9U
−
Rezerwa na zapasowe dyski
-
6U
−
−
−
−
rozdzielacz protokołu
UPS
Baterie do upsa
Zasilacz
Urządzenia instalować w szafie zgodnie ze schematem blokowym.
Do transmisji sygnału zastosować przewody UTP kat. 5e lub wyższym żelowane w układzie
promieniowym od projektowanych zasilaczy POE 24V, ułożone projektowanej kanalizacji
teletechnicznej. Zasilacze POE montować w obudowach termoutwardzalnych 300x300
zlokalizowanych w studniach S-5, S-6, S-10, S-12. Zasilanie zasilaczy wykonać kablem
YKYektmy (żo)RM 3x2,5mm² w kanalizacji. Od zasilaczy do kamer zastosować przewód
UTP/Kat.5 żel lub wyższej. Niezależnie od tych przewodów do pomieszczenia spikera
doprowadzić przewód 2xYAP 75x4x0,5.
ZESTAWIENIE ZASTOSOWANYCH MATERIAŁÓW I URZADZEŃ
1. Kamera nr 1
2. Kamera nr 2.1
3. Kamera nr 2.2
4. Kamera nr 2.3
5. Kamera nr 2.4
6. Kamera nr 3
7. Przełącznik sieciowy ES108E/P
8. Przełącznik sieciowy GS108s
9. Platforma sprzętowa NMS NVP5 Rack
10. Zabezpieczenie przepięć IP
11. UPS ARES 3000Rack
12. Bateria do UPSAres 1600 RACK
13. Szafa 19'' OptiRack stojaca 24U
14. Klawiatura systemowa NMS- DCZ
15. Monitor TV LCD 32cal HD
16. Monitor komputerowy 24cal.HDMI
17. Dyski twarde sata 2TB
18. Obrotnica zewnętrzna GL-302
19. Sterownik obrotnic SOT-5
20. Zasilacz POE 24V
21. Obudowa do kamer NVH150
22. Uchwyt do obudów NVB-100B
23. Skrętka UTP/Kat.5 żel lub wyższej
24. Przewód YAP 75 Om/4x0,5
25. Przewód YKYektmy (żo)RM 3x2,5mm²
4 szt.
4 szt.
3 szt.
3 szt.
1 szt.
1 szt.
4 szt.
1 szt.
1 szt.
16szt.
1 szt.
3 szt.
1 szt.
1 szt.
2 szt.
1 szt.
3 szt.
3 szt.
3 szt.
3 szt.
3 szt.
8 szt.
1.500 mb.
200 mb
600 mb
CHARAKTERYSTYKA ZASTOSOWANYCH KAMER
KAMERA nr 1
Kamera IP szybkoobrotowa megapikselowa dzień/noc, matryca CMOS 1/2.8” (16:9),
mechaniczny filtr podczerwieni, 2.0 megapiksele, od 0.01 lx/F=1.6 (tryb cz-b, DSS), tryb
przełączania dzień/noc: automatyczny/manualny, WDR, AES, DSS, WB (5 trybów), BLC,
AGC, motor-zoom z automatyczną przysłoną i ostrością: f=4.7~94 mm (52.3°~4.1°), 20 x
zoom optyczny, zakres obrotu w poziomie: 360° (obró t ciągły), zakres obrotu w pionie: 10°~190°, maks. pr ędkość obrotu: 400°/s, maks. pr ędkość presetów: 400°/s, 256 presetów, 8
tras obserwacji, 8 patroli, 4 trasy automatycznego skanowania, 16 stref prywatności, “Autoflip”, wbudowany webserwer: kompresja i transmisja przez sieć wideo i audio w czasie
rzeczywistym, wejście/wyjście audio (RCA): 1/1, H.264/M-JPEG, rozdzielczość: FULL HD,
SXGA, HD, XGA, SVGA, D1, VGA, CIF, wejście/wyjście alarmowe: 4/2 (NO/NC), prędkość
przetwarzania: do 30 obr/s, praca w trybie czterostrumieniowym, reakcja systemu na
zdarzenia alarmowe: e-mail, FTP, SD/SDHC, wyjście alarmowe, HTTP i presety, kontrola
połączenia sieciowego, funkcje przed-alarmu i po-alarmu - nagrywanie wideo w formacie
AVI, wspierane protokoły sieciowe: HTTP, TCP/IP, IPv4/v6, UDP, HTTPS, Multicast, FTP,
DHCP, DDNS, NTP, RTSP, RTP, UPnP, SNMP, QoS, detekcja ruchu, oprogramowanie w
komplecie: NMS (NOVUS MANAGEMENT SYSTEM), obudowa i uchwyt w zestawie,
grzałka, wentylator, IP 66, -40°C~50°C, PoE+ (Power over Ethernet+), 24 VAC.
Charakterystyka kamery nr 1
• Mechaniczny filtr podczerwieni
• Możliwość pracy w podczerwieni
• Rozdzielczość przetwornika: 2.0 megapiksele
• Czułość: od 0.01 lx/F=1.6
• Typ obiektywu: motor-zoom z automatyczną przysłoną i ostrością
• Szeroki zakres dynamiki (WDR) - funkcja poprawiająca jakość obrazu dla różnych
poziomów oświetlenia sceny
• Wydłużony czas ekspozycji (DSS)
• 8 patroli (64 presety na patrol)
• 4 trasy automatycznego skanowania
• 8 tras obserwacji (do 206 s)
• 256 presetów
• 16 stref prywatności
• Zoom: 20 x optyczny
• 4 wejścia alarmowe i 2 wyjścia przekaźnikowe (NO/NC)
• Auto-flip - automatyczny obrót kamery o 180°
• Kompresja H.264 lub M-JPEG
• Dwukierunkowa transmisja audio
• Rozdzielczość przetwarzania wideo: do 1920 x 1080
• Przesyłanie wideo i audio w standardzie RTP/RTSP
• Praca w trybie czterostrumieniowym - możliwość definiowania kompresji,
rozdzielczości, prędkości i jakości dla każdego strumienia
• Sprzętowa detekcja ruchu
• Kontrola połączenia sieciowego
• Wbudowany web serwer - możliwość konfiguracji ustawień kamery przez stronę www
• Możliwość szerokiego definiowania reakcji systemu na zdarzenia alarmowe: e-mail z
załącznikiem, zapis pliku na serwer FTP, zapis na karcie mikro SD/SDHC,
wyzwolenie wyjścia alarmowego, powiadomienie HTTP, wywołanie funkcji PTZ
• Możliwość sterowania zoomem, uchyłem i obrotem bezpośrednio przez stronę www
oraz z programu NMS (NOVUS MANAGEMENT SYSTEM )
• Funkcja harmonogramu
• Obsługa protokołów: HTTP, TCP/IP, IPv4/v6, UDP, HTTPS, Multicast, FTP, DHCP,
DDNS, NTP, RTSP, RTP, UPnP, SNMP, QoS
• Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM - do rejestracji wideo,
podglądu “na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP)
• Klasa szczelności: IP 66
• Możliwość instalacji:
-na ścianie za pomocą uchwytu zawartego w zestawie,
-na suficie za pomocą uchwytu NVB-SD62CB,
-w rogu za pomocą adaptera narożnikowego NVB-SD62CA,
-na słupie za pomocą adaptera masztowego NVB-SD62PA
• Obudowa, uchwyt ścienny i klosz z poliwęglanu w zestawie
• Zasilanie: 24 VAC/PoE+* (IEEE 802.3at Typ 2)
Kamera nr 2.1
Matryca CMOS 1/4”, mechaniczny filtr podczerwieni, wbudowany oświetlacz podczerwieni 24 szt. diod LED (15 m), 700 TVL (tryb cz-b), 650 TVL (tryb kol.), 0.14 lx/F=2.0, 0 lx (IR wł.),
stosunek sygnał/szum: 46 dB, tryb przełączania dzień/noc: automatyczny, AES, AWB,
obiektyw standardowy: f=3 mm (63°), uchwyt i osłona przeciwsłoneczna w zestawie, IP 66, 30°C~40°C, 12 VDC
•
•
•
•
•
•
•
•
Charakterystyka kamery nr 2.1
Mechaniczny filtr podczerwieni
Możliwość pracy w podczerwieni
Rozdzielczość pozioma: do 700 TVL
Czułość: 0.14 lx/F=2.0 (0 lx przy włączonym oświetlaczu IR)
Typ obiektywu: standardowy f=3 mm
Wbudowany oświetlacz podczerwieni - 24 diod LED
Klasa szczelności: IP 66
Zasilanie: 12 VDC
Kamera nr 2.2
Kamera dzień/noc w obudowie IP 66 z oświetlaczem IR, 2.0 Mpx, CMOS 1/3", maks.
rozdzielczość Full HD 1600x1200 do 15kl/s; 0lx (włączony IR); funkcje: AES, WDR, obiektyw
F1.4, f=3.6-16mm, asferyczny, do trzech niezależnych strumieni, kompresja H.264 lub/i
MJPEG, sprzętowa detekcja ruchu, zapis alarmowy serwerze FTP, zasilanie PoE, 12VDC,
oprogramowanie NMS w komplecie
Charakterystyka kamery nr 2.2
• Mechaniczny filtr podczerwieni
• Możliwość pracy w podczerwieni
• Rozdzielczość przetwornika: 2.0 megapiksele
• Czułość: 0.5 lx/F=1.2
• Typ obiektywu: asferyczny z automatyczną przysłoną typu D, f=3.6~16 mm
• Wydłużony czas ekspozycji (DSS)
• Wbudowany oświetlacz podczerwieni - 35 diod LED
• 1 wejście i 1 wyjście alarmowe
• Kompresja H.264, MPEG-4, MJPEG
• Dwukierunkowa transmisja audio
• Rozdzielczość przetwarzania wideo: do 1600 x 1200
• Przesyłanie wideo i audio w standardzie RTP/RTSP
• Praca w trybie trójstrumieniowym - możliwość definiowania kompresji, rozdzielczości,
prędkości i jakości dla dwóch strumieni
• Sprzętowa detekcja ruchu
• Wbudowany webserwer: kompresja i transmisja przez sieć wideo w czasie
rzeczywistym
• Możliwość szerokiego definiowania reakcji systemu na zdarzenia alarmowe: e-mail z
załącznikiem, zapis pliku na serwer FTP, zapis na pliku serwerze Samba, wyzwolenie
wyjścia alarmowego
• Funkcje przed-alarmu i po-alarmu - nagrywanie wideo w formacie AVI
• Funkcja harmonogramu
• 3 niezależne strefy prywatności
• Wsparcie dla urządzeń mobilnych - strumień 3GPP
• Obsługa protokołów: HTTP, TCP/IP, UDP, FTP, DHCP, DDNS, NTP, 3GPP, RTSP,
UPnP
• Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM – do rejestracji wideo,
podglądu “na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP)
• Klasa szczelności: IP 66
• W zestawie uchwyt i osłona przeciwsłoneczna
•
•
Zasilanie: PoE (Power over Ethernet)
Zasilanie: 12 VDC (zasilacz sieciowy 230 VAC/12 VDC w komplecie)
Kamera nr 2.3
Kamera IP kompaktowa megapikselowa dzień/noc z obiektywem motor-zoom, matryca
CMOS 1/2.7” (16:9), mechaniczny filtr podczerwieni, 2.0 megapiksele, od 0.02 lx/F=1.2 (tryb
cz-b), obiektyw motor-zoom z automatyczną przysłoną i ostrością: f=4.7~84.6 mm
(61.5°~3.3°), zoom (144 x): 18 x optyczny, 8 x cyfr owy, stosunek sygnał/szum: 50 dB, tryb
przełączania dzień/noc: automatyczny/manualny/smart, WDR, DNR, AES, DSS, AWB, BLC,
5 stref prywatności, wbudowany webserwer: kompresja i transmisja przez sieć wideo i audio
w czasie rzeczywistym, 1 wyjście wideo, wejście/wyjście audio (Jack): 1/1, H.264/M-JPEG,
rozdzielczość: Full HD, SXGA, HD, XGA, SVGA, D1, VGA, CIF, wejście/wyjście alarmowe:
1/1, prędkość przetwarzania: do 30 obr/s (Full HD), praca w trybie czterostrumieniowym,
reakcja systemu na zdarzenia alarmowe: e-mail, FTP, micro SD/SDHC, wyjście alarmowe
lub http, funkcje przed-alarmu i po-alarmu - nagrywanie wideo w formacie AVI, wspierane
protokoły sieciowe: HTTP, TCP/IP, IPv4/v6, UDP, HTTPS, Multicast, FTP, DHCP, DDNS,
NTP, RTSP, RTP, UPnP, SNMP, QoS, detekcja ruchu, RS-485 (Pelco-P, Pelco-D),
oprogramowanie w komplecie: NMS (NOVUS MANAGEMENT SYSTEM), 0°C~40°C, PoE
(Power over Ethernet), 12 VDC/24 VAC
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Charakterystyka kamery nr 2.3
Kamera z wbudowanym obiektywem motor-zoom, dzień/noc
Mechaniczny filtr podczerwieni
Możliwość pracy w podczerwieni
Rozdzielczość przetwornika: 2.0 megapiksele
Czułość: 0.02 lx/F=1.2
Typ obiektywu: motor-zoom z automatyczną przysłoną i ostrością
Szeroki zakres dynamiki (WDR) - funkcja poprawiająca jakość obrazu dla różnych
poziomów oświetlenia sceny
Wydłużony czas ekspozycji (DSS)
Cyfrowa redukcja szumu (DNR)
Zoom: 18x optyczny
5 stref prywatności
1 wejście i 1 wyjście alarmowe
Wbudowany webserwer: kompresja i transmisja przez sieć wideo i audio w czasie
rzeczywistym
Kompresja H.264 lub M-JPEG
Rozdzielczość przetwarzania wideo:
-1920 x 1080 (Full HD),
-1280 x 1024 (SXGA),
-1280 x 720 (HD),
-1024 x 768 (XGA),
-800 x 600 (SVGA),
-720 x 576 (D1),
-640 x 480 (VGA),
-352 x 288 (CIF)
Praca w trybie czterostrumieniowym - możliwość definiowania kompresji,
rozdzielczości, prędkości i jakości dla czterech strumieni
Przesyłanie wideo w standardzie RTP/RTSP
Sterowanie RS-485
Protokoły sterowania: Pelco-P, Pelco-D
Funkcje przed-alarmu i po-alarmu - nagrywanie wideo w formacie AVI
•
•
•
•
•
•
•
Funkcja harmonogramu
Sprzętowa detekcja ruchu
Dwukierunkowa transmisja audio
Obsługa kart micro SD/SDHC
Możliwość szerokiego definiowania reakcji systemu na zdarzenia alarmowe: e-mail z
załącznikiem, zapis pliku na serwer FTP, wyzwolenie wyjścia alarmowego, zapis pliku
na kartę micro SD/SDHC, powiadomienie HTTP
Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo,
podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP
Zasilanie: 12 VDC/24 VAC/PoE (Power over Ethernet)
Kamera nr 2.4
Kamera IP kopułkowa, megapikselowa dzień/noc, matryca CMOS 1/2.5” (4:3), mechaniczny
filtr podczerwieni, 5.0 megapiksele, od 0.02 lx/F=1.2 (tryb cz-b), tryb przełączania dzień/noc:
automatyczny/manualny/smart, WDR, DNR, AES, DSS, AWB, BLC, 5 stref prywatności,
obiektyw z automatyczną przysłoną typu D: „rybie oko”, f=1,05 mm (F2.8), wbudowany
webserwer: kompresja i transmisja przez sieć wideo i audio w czasie rzeczywistym, 1 wyjście
wideo, wbudowany mikrofon i głośnik, wejście/wyjście audio (Jack): 1/1, H.264/M-JPEG,
rozdzielczość: 2592 x 1944, QXGA, Full HD, SXGA, HD, XGA, SVGA, D1, VGA, CIF,
wejście/wyjście alarmowe: 1/1, prędkość przetwarzania: do 25 obr/s (Full HD), praca w trybie
czterostrumieniowym, reakcja systemu na zdarzenia alarmowe: e-mail, FTP, micro
SD/SDHC, wyjście alarmowe lub HTTP, funkcje przed-alarmu i po-alarmu - nagrywanie
wideo w formacie AVI, wspierane protokoły sieciowe: HTTP, TCP/IP, IPv4/v6, UDP, HTTPS,
Multicast, FTP, DHCP, DDNS, NTP, RTSP, RTP, UPnP, SNMP, QoS, detekcja ruchu,
oprogramowanie w komplecie: NMS (NOVUS MANAGEMENT SYSTEM), -30°C ~ 50°C,
PoE (Power over Ethernet), 12 VDC/24 VAC
Charakterystyka kamery nr 2.4
• Mechaniczny filtr podczerwieni
• Możliwość pracy w podczerwieni
• Rozdzielczość przetwornika: 5.0 megapiksela
• Czułość: od 0.02 lx/F=1.2 (0 lx przy włączonym oświetlaczu IR)
• Szeroki zakres dynamiki (WDR) - funkcja poprawiająca jakość obrazu dla różnych
poziomów oświetlenia sceny
• Wydłużony czas ekspozycji (DSS)
• Cyfrowa redukcja szumu (DNR)
• Typ obiektywu rybie oko, f=1.05 mm
• Wbudowany oświetlacz podczerwieni - 6 diod LED
• 5 stref prywatności
• 1 wejście i 1 wyjście alarmowe
• Wbudowany webserwer: kompresja i transmisja przez sieć wideo i audio w czasie
rzeczywistym
• Kompresja H.264 lub M-JPEG
• Rozdzielczość przetwarzania wideo:
-2592 x 1944
-2048 x 1536 (QXGA)
-1920 x 1080 (Full HD),
-1280 x 1024 (SXGA),
-1280 x 720 (HD),
-1024 x 768 (XGA),
-800 x 600 (SVGA),
-720 x 576 (D1),
-640 x 480 (VGA),
-352 x 288 (CIF)
•
•
•
•
•
•
•
•
•
•
Praca w trybie czterostrumieniowym - możliwość definiowania kompresji,
rozdzielczości, prędkości i jakości dla każdego strumienia
Przesyłanie wideo w standardzie RTP/RTSP
Funkcje przed-alarmu i po-alarmu - nagrywanie wideo w formacie AVI
Funkcja harmonogramu
Sprzętowa detekcja ruchu
Dwukierunkowa transmisja audio
Obsługa kart micro SD/SDHC
Możliwość szerokiego definiowania reakcji systemu na zdarzenia alarmowe: e-mail z
załącznikiem, zapis pliku na serwer FTP, wyzwolenie wyjścia alarmowego, zapis pliku
na kartę micro SD/SDHC, powiadomienie http
Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo,
podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP
Zasilanie: 12 VDC/24 VAC/PoE (Power over Ethernet)
Kamera IP szybkoobrotowa dzień/noc nr 3
Charakterystyka
• Zintegrowana kamera szybkoobrotowa dzień/noc
• Mechaniczny filtr podczerwieni
• Możliwość pracy w podczerwieni
• Rozdzielczość pozioma: 680 TVL
• Czułość: od 0.06 lx/F=1.6
• Typ obiektywu: motor-zoom z automatyczną przysłoną i ostrością
• Szeroki zakres dynamiki (WDR) - funkcja poprawiająca jakość obrazu dla różnych poziomów
oświetlenia sceny
• Wydłużony czas ekspozycji (DSS)
• DIS - cyfrowa stabilizacja obrazu
• 8 patroli (20 akcji na patrol)
• 8 tras automatycznego skanowania
• 4 trasy obserwacji (do 1200 poleceń)
• 127 presetów
• 8 stref prywatności
• Zoom: 37 x optyczny
• 3 wejścia alarmowe i 1 wyjście przekaźnikowe
• Auto-flip - automatyczny obrót kamery o 180°
• Kompresja H.264 lub M-JPEG
• Dwukierunkowa transmisja audio
• Rozdzielczość przetwarzania wideo: 720 x 576
• Przesyłanie wideo i audio w standardzie RTP/RTSP
• Praca w trybie dwustrumieniowym - możliwość definiowania kompresji, rozdzielczości,
prędkości i jakości dla każdego
strumienia
• Sprzętowa detekcja ruchu
• Kontrola połączenia sieciowego
• Wbudowany web serwer - możliwość konfiguracji ustawień kamery przez stronę www
• Możliwość szerokiego definiowania reakcji systemu na zdarzenia alarmowe: e-mail z
załącznikiem, zapis pliku na serwer
FTP, wywołanie funkcji PTZ
• Możliwość sterowania zoomem, uchyłem i obrotem bezpośrednio przez stronę www oraz z
programu NMS (NOVUS MANAGEMENT SYSTEM)
• Funkcja harmonogramu
• Obsługa protokołów: HTTP, TCP/IP, UDP, Multicast, FTP, DHCP, DDNS, NTP, RTSP, RTP,
UPnP, SNMP
•
•
•
•
•
Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM - do rejestracji wideo, podglądu
“na żywo”, odtwarzania oraz
zdalnej konfiguracji urządzeń wideo IP)
Klasa szczelności: IP 67
Możliwość instalacji:
- na ścianie za pomocą uchwytu zawartego w zestawie,
- na suficie za pomocą uchwytu NVB-SD6CB,
- w rogu za pomocą adaptera narożnikowego NVB-SD6CA,
- na słupie za pomocą adaptera masztowego NVB-SD6PA
Obudowa, uchwyt ścienny i klosz z poliwęglanu w zestawie
Zasilanie: 12 VDC
Możliwa instalacja urządzeń o równoważnych lub lepszych parametrach po sprawdzeniu
protokołów transmisji i napięć zasilających.
5. Zasilanie kamer.
Projektuje się wydzielenie obwodu dla zasilania projektowanych urządzeń. Dlatego w
istniejącej rozdzielni głównej dobudować wyłączniki nadprądowe S301 B16
zabezpieczające poszczególne obwody: zasilaczy, szafy Rack i budki spikera. Ponieważ
odległości urządzeń od pkt. zasilania są duże, w studniach kablowych: S-5, S-6, S-10, S12 zamontować zasilacze POE zasilane przewodem koncentrowanym YKYektmy
(żo)RM 3x2,5mm² układanym w kanalizacji teletechnicznej. Od zasilaczy do kamer
zastosować przewód UTP/Kat.5 żel lub wyższej. Całość prac kablowych wykonać
zgodnie z normą PN-76/E-5125 i uwagami zawartymi w uzgodnieniach branżowych.
6. Ochrona przeciwporażeniowa.
Zgodnie z informacją uzyskaną w RZE Jarosław sieć zasilająca ten obiekt pracuje w układzie
TN-C. Zacisk PE projektowanej tablicy bezpiecznikowej połączyć bednarką ocynkowaną Fe
Zn 25x4. Niezależnie od powyższego w tablicy bezpiecznikowej TM zastosować dodatkową
ochronę przeciwporażeniową w postaci wyłącznika różnicowoprądowego np. typu P440 o
prądzie różnicowym nie przekraczającym 30 mA. Dla zapewnienia ochrony należy wszystkie
części przewodzące dostępne łączyć z przewodami ochronnymi Wszystkie połączenia
powinny być trwałe i zabezpieczone przed korozją. W wykonawstwie należy zwrócić uwagę
na właściwą kolorystykę przewodów, zwłaszcza neutralnych N, które powinny mieć izolację
barwy niebieskiej i ochronnych PE- barwy żółto-zielonej ( wg PN-90/90-01242 ).
7. Zasilanie kamer.
Roboty poprzedzić szczegółowym wytyczeniem w terenie trasy projektowanego przyłącza
oraz
istniejących
urządzeń
infrastruktury
podziemnej
(kabli
energetycznych,
telekomunikacyjnych, przewodów gazowych i wodociągowych, itp.).
Po zakończeniu robót należy wykonać dokumentację powykonawczą w oparciu
o inwentaryzację geodezyjną powykonawczą i w uzgodnieniu z inspektorem budowy.
Przed przystąpieniem do prac należy zapoznać się z projektami związanymi. Zbliżenia
i skrzyżowania rurociągu kablowego z innymi urządzeniami uzbrojenia terenowego wykonać
zgodnie z opinią Zespołu Uzgodnień Dokumentacji, uzgodnieniami branżowymi oraz
zestawieniem rur osłonowych. Budowę prowadzić w oparciu o obowiązujące w Polsce
przepisy BHP, normy budowlane oraz telekomunikacyjne normy branżowe.
8. Uwagi końcowe i przepisy BHP.
W trakcie budowy kanalizacji teletechnicznej należy przestrzegać aktualnie
obowiązujących przepisów związanych z bezpieczeństwem i higieną pracy.
-
-
-
Ważniejsze akty prawne regulujące sprawy BHP w budownictwie ogólnym
i telekomunikacyjnym:
Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych
w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano –
montażowych i rozbiórkowych (Dz.U. nr 13, poz. 93 28.03.1972r)
Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie rodzajów prac, które
powinny być wykonywane przez co najmniej dwie osoby (Dz.U. nr 62, poz. 288
28.05.1996)
Instrukcje bezpieczeństwa i higieny pracy przy budowie (montażu), remoncie,
konserwacji i obsłudze technicznej linii i urządzeń telekomunikacyjnych.
