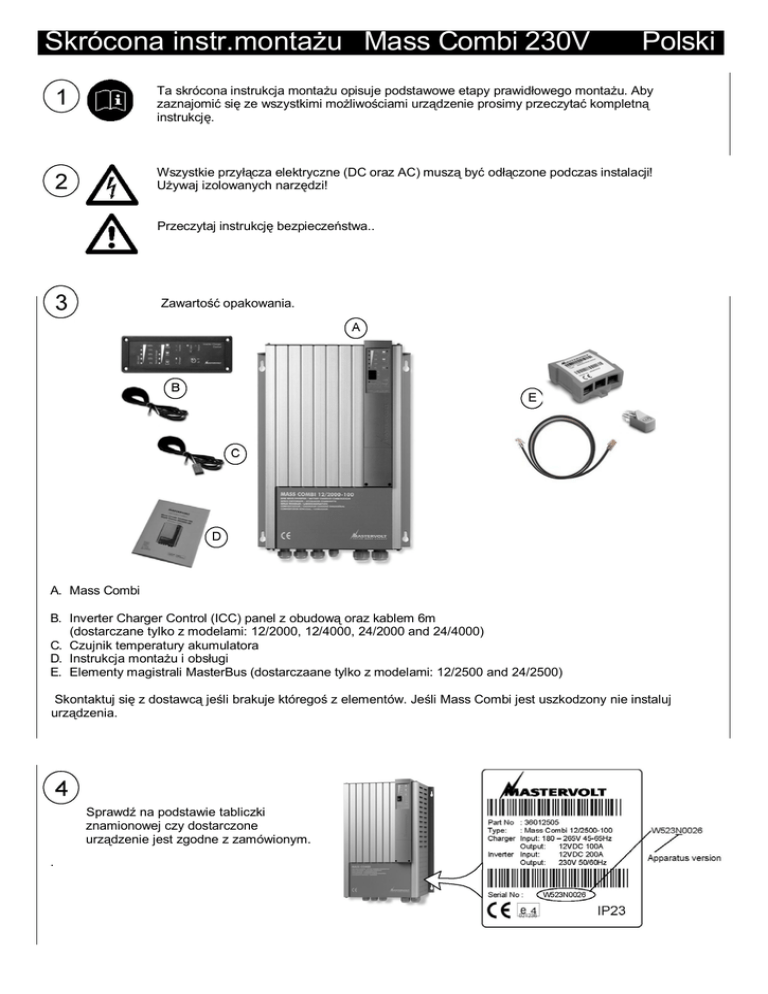

Skrócona instr.monta u Mass Combi 230V
Polski
Ta skrócona instrukcja monta u opisuje podstawowe etapy prawid owego monta u. Aby
zaznajomi si ze wszystkimi mo liwo ciami urz dzenie prosimy przeczyta kompletn
instrukcj .
Wszystkie przy cza elektryczne (DC oraz AC) musz by od czone podczas instalacji!
ywaj izolowanych narz dzi!
Przeczytaj instrukcj bezpiecze stwa..
Zawarto
opakowania.
A. Mass Combi
B. Inverter Charger Control (ICC) panel z obudow oraz kablem 6m
(dostarczane tylko z modelami: 12/2000, 12/4000, 24/2000 and 24/4000)
C. Czujnik temperatury akumulatora
D. Instrukcja monta u i obs ugi
E. Elementy magistrali MasterBus (dostarczaane tylko z modelami: 12/2500 and 24/2500)
Skontaktuj si z dostawc je li brakuje którego z elementów. Je li Mass Combi jest uszkodzony nie instaluj
urz dzenia.
Sprawd na podstawie tabliczki
znamionowej czy dostarczone
urz dzenie jest zgodne z zamówionym.
.
yj rub M6 do pionowego zamocowania urz dzenia
na stabilnym, solidnym pod u. Pozostaw
przynajmniej 10cm przestrzeni wokó urz dzenia.
Combi 2000
Combi 1200
Combi 2500
______________________________ Combi 4000_____
A
300mm / 11.8 inch
300mm / 11.8 inch
B
316.5mm / 15.5 inch
405.5mm / 16 inch
Aby uzyska dost p do pod cze nale y:
1 Poluzuj 2-3 obroty ruby mocuj ce
pokryw .
2 Wysu pokryw z obudowy
Wymagane przekroje kabli oraz warto ci bezpieczników:
230 V AC
12 / 24V DC
Nat enie pradu _____ Minimalny przekrój w mm2
____________________ ________________________
6-12 Amp ___________
1.5 mm2
12-20 Amp __________
2.5 mm2
20-32 Amp __________
4 mm2
32-48 Amp __________
6 mm2
2
48-80 Amp __________
10 mm
Model Mass Combi
Przekrój kabli DC:
12/1200-60 __________ 2x 50mm2______________
12/2000-100 _________ 2x 70mm2______________
12/2500-100 _________ 2x 70mm2______________
2
12/4000-200 _________ 4x 70mm _____________
2
24/1200-35 __________ 2x 35mm ______________
2
24/2000-60 __________ 2x 50mm ______________
2
24/2500-60 __________ 2x 50mm ______________
24/4000-120 _________ 2x 70mm2______________
Maksymalny pr d przep ywaj cy przez Mass Combi
musi by ograniczony bezpiecznikiem
Model Mass Combi
Maksymalna warto
____________________ bezpiecznika na wej ciu:
Wszystkie modele_____
50A_______________
Zalecane kolory kabli (zgodne z lokalnymi warunkami):
Kolor kabla ______Znaczenie ___
Br zowy
Faza _______
Niebieski ________ Neutralny____
to-zielony _____ Ziemia______
Musi by
pod czony:
L1 ___________
N ___________
PE / GND _____
Model Mass Combi
Zalecany bezpiecznik DC
12/1200-60 ___________ 160A _________________
12/2000-100 _________ 250A _________________
12/2500-100 _________ 250A _________________
12/4000-200 _________ 2 x 250A _______________
24/1200-35 __________ 80A __________________
24/2000-60 ___________ 125A__________________
24/2500-60 ___________ 125A__________________
24/4000-120 _________ 250A__________________
Schemat pod czenia Mass Combi
(+)
akumulatora
Wy cznik ró nicowopr dowy RCD
Max. 50Amps
30mA
(-)
akumulatora
Wej cie 230V AC
L NHb
POWER
(napi cie tylko wtedy gdy
pod czone jest napi cie na
AC Input )
SHORT BREAK
(prze cza odbiorniki z wej cia
AC input na napi cie z
inwertera przy braku napi cia
na wejsciu
Service
Batteries
Ustawienia mikroprze czników.
Zalecane ustawienie mikroprze czników (DIP-switch):
DIP Switch Bank A:
• Pojedynczy inwerter: Sw 1 – OFF; Sw 2 - OFF.
• Cz stotliwo : 50Hz: Sw 3 - OFF.
• Tryb moc ca kowitej ci ej (tryb oszcz dno ciowy wy czony): Sw 4 - OFF, Sw 5 - OFF.
• Rodzaj akumulatorów . Kwasowe: Sw 6 - OFF, Sw 7 - OFF; elowe lub AGM: Sw 6 - ON, Sw 7 - OFF.
• Pzeka nik uziemiaj cy: Sw 8- ON. Podczas pracy przetwornicy kabel neutralny (N) na wyj ciu inwertera b dzie
wewn trznie po czony do uziemienia (PE / GND)
DIP Switch Bank B:
• Przy nie u ywaniu specjalnych funkcji urz dzenia wszystkie mikroprze czniki grupy B
powinny by ustawione na OFF
Sprawd pod czenia.
•
•
•
•
Je li wszystkie s
poprawne to:
Dokr d awice kabli;
Przykr pokryw
przy cze ;
W
bezpiecznik DC;
UWAGA: mo e powsta
iskra!
Pod cz urz dzenie do
ród a pradu 230V AC.
cz Mass Combi.Diody
LED zaczn mruga kilka
razy; urz dzenie zacznie
pracowac po kilku
sekundach.
Je li urz dzenie nie w czy
si , niezw ocznie od cz
akumulatory oraz napi cie
wej ciowe 230V AC i sprawd powód usterki.
