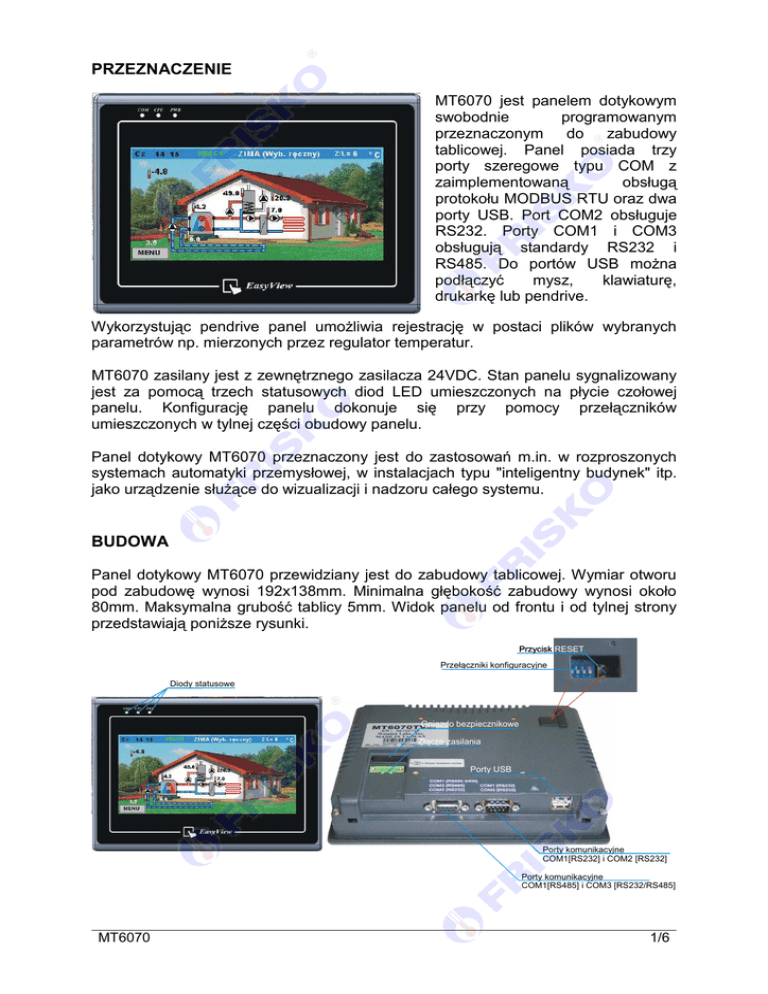

PRZEZNACZENIE
MT6070 jest panelem dotykowym
swobodnie
programowanym
przeznaczonym do zabudowy
tablicowej. Panel posiada trzy
porty szeregowe typu COM z
zaimplementowaną
obsługą
protokołu MODBUS RTU oraz dwa
porty USB. Port COM2 obsługuje
RS232. Porty COM1 i COM3
obsługują standardy RS232 i
RS485. Do portów USB moŜna
podłączyć
mysz,
klawiaturę,
drukarkę lub pendrive.
Wykorzystując pendrive panel umoŜliwia rejestrację w postaci plików wybranych
parametrów np. mierzonych przez regulator temperatur.
MT6070 zasilany jest z zewnętrznego zasilacza 24VDC. Stan panelu sygnalizowany
jest za pomocą trzech statusowych diod LED umieszczonych na płycie czołowej
panelu. Konfigurację panelu dokonuje się przy pomocy przełączników
umieszczonych w tylnej części obudowy panelu.
Panel dotykowy MT6070 przeznaczony jest do zastosowań m.in. w rozproszonych
systemach automatyki przemysłowej, w instalacjach typu "inteligentny budynek" itp.
jako urządzenie słuŜące do wizualizacji i nadzoru całego systemu.
BUDOWA
Panel dotykowy MT6070 przewidziany jest do zabudowy tablicowej. Wymiar otworu
pod zabudowę wynosi 192x138mm. Minimalna głębokość zabudowy wynosi około
80mm. Maksymalna grubość tablicy 5mm. Widok panelu od frontu i od tylnej strony
przedstawiają poniŜsze rysunki.
Przycisk RESET
Przełączniki konfiguracyjne
Diody statusowe
Gniazdo bezpiecznikowe
Złącze zasilania
Porty USB
Porty komunikacyjne
COM1[RS232] i COM2 [RS232]
Porty komunikacyjne
COM1[RS485] i COM3 [RS232/RS485]
MT6070
1/6
DIODY STATUSOWE
Do sygnalizacji stanu panelu słuŜą trzy statusowe diody LED umieszczone na płycie
czołowej panelu. Opis diod statusowych przedstawia poniŜsza tabela.
Diody statusowe
Dioda
Opis
COM
Dioda niewykorzystywana.
CPU
Sygnalizacja pracy jednostki CPU panelu.
PWR
Sygnalizacja załączenia zasilania panelu.
KONFIGURACJA
Do konfiguracji panelu słuŜą cztery przełączniki "DIP SW" umieszczone, pod
zaślepką, w tylnej części obudowy panelu. Opis przełączników przedstawia poniŜsza
tabela.
Przełączniki konfiguracyjne
Opis
Stan
ON
Funkcja umoŜliwiająca kalibrację panelu dotykowego. Kalibrację naleŜy
przeprowadzić zgodnie ze wskazówkami wyświetlanymi na ekranie
1 2 3 4
panelu dotykowego.
ON
Rezerwa.
1 2 3 4
ON
Funkcja serwisowa boot loader mode.
1 2 3 4
ON
Rezerwa
1 2 3 4
ON
Normalna praca panelu dotykowego.
1 2 3 4
poZmiana
konfiguracji jest aktywna po ponownym załączeniu zasilania panelu lub
naciśnięciu przycisku "RESET" znajdującego się obok przełączników
konfiguracyjnych.
MT6070
2/6
SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH
Do zasilania panelu MT6070 słuŜy wtyk umieszczony w lewym dolnym rogu tylnej
części obudowy panelu. Panel zabezpieczony jest wkładką topikową F800mA/250V.
Schemat podłączenia zasilania przedstawia poniŜszy rysunek.
wtyk złącza
zasilania panelu
+
24VDC±10%
200mA@24VDC PE
+
-
SCHEMAT POŁĄCZEŃ KOMUNIKACYJNYCH Z REGULATORAMI FRISKO
Panel dotykowy MT6070 moŜe komunikować się z regulatorami Frisko za
pośrednictwem interfejsów RS232 lub RS485, zaleŜnie od aplikacji którą został
zaprogramowany. Złącza komunikacyjne umieszczone są w dolnej części obudowy
panelu.
Interfejs RS232
Interfejs RS232 umoŜliwia połączenie panelu dotykowego z regulatorami na
odległość nie przekraczającą 15 metrów. Połączenie naleŜy dokonać trójŜyłowym
przewodem w ekranie. Ekran naleŜy w jednym punkcie połączyć z najbliŜszym
zaciskiem PE. Schemat połączeń, oraz kabli komunikacyjnych w zaleŜności od
wykorzystanego portu komunikacyjnego, pokazano na poniŜszych rysunkach:
Schemat połączenie komunikacyjnego z wykorzystaniem RS232.
MT6070
REGULATOR
SLAVE
PORT RS232
[RS232]
Tx
Rx
Gnd
Tx
Rx
Gnd
Schemat kabla komunikacyjnego dla portu COM1[RS232].
wtyk złącza
komunikacyjnego
RX-W3
wtyk Ŝeński
9 pin D-SUB
5
Rx
Tx
MT6070
3
2
3/6
Schemat kabla komunikacyjnego dla portu COM2[RS232].
wtyk złącza
komunikacyjnego
RX-W3
wtyk Ŝeński
9 pin D-SUB
5
4
Rx
Tx
6
Schemat kabla komunikacyjnego dla portu COM3[RS232].
wtyk złącza
komunikacyjnego
RX-W3
wtyk męski
9 pin D-SUB
5
Rx
Tx
8
7
Interfejs RS485
Interfejs RS485 jest wykorzystywany przy łączeniu panelu dotykowego MT6070
z kilkoma regulatorami w rozległym układzie sterowania na odległość do 1000m.
Połączeń na odległości powyŜej 2m naleŜy dokonywać ekranowaną skrętką. Ekran
naleŜy w jednym punkcie połączyć z najbliŜszym zaciskiem PE. Schemat połączeń,
oraz kabli komunikacyjnych w zaleŜności od wykorzystanego portu
komunikacyjnego, pokazano na poniŜszych rysunkach:
MT6070
[RS485]
RxD+
TxD-
MT6070
REGULATOR
REGULATOR
REGULATOR
RS485 Adr:1
PORT RS485
RS485 Adr:2
PORT RS485
RS485 Adr:N
PORT RS485
B
A
B
A
B
A
4/6
Schemat kabla komunikacyjnego dla portu COM1[RS485].
Magistrala
RS485
A
B
wtyk męski
9 pin D-SUB
2
1
Schemat kabla komunikacyjnego dla portu COM3[RS485].
Magistrala
RS485
wtyk męski
9 pin D-SUB
9
A
B
MT6070
6
5/6
PODSTAWOWE PARAMETRY TECHNICZNE
Przekątna ekranu
7"
Typ matrycy
TFT
Jasność
350 cd/m2
Ilość kolorów
65536
Kontrast
200:1
Rozdzielczość nominalna
480x234
Panel dotykowy
rezystancyjny
Podświetlanie
LED, Ŝywotność minimum 30000 godzin
Porty komunikacyjne
COM1[RS232] / COM1[RS485]
COM2[RS232]
COM3[RS232] / COM3[RS485]
Porty USB
2xUSB
Zasilanie
24VDC±10% (350mA@24VDC)
Temperatura otoczenia
od 0 do +45°C
Wilgotność względna otoczenia
od 10% do 90% (bez kondensacji)
Wymiary
200x146x38mm
Wymiary otworu pod zabudowę 192x138mm
tablicową
Minimalna głębokość zabudowy
60mm
Maksymalna grubość tablicy
5mm
Waga
0,85kg
Stopień ochrony
IP65 od frontu
MT6070
6/6
