„Budowę kompleksu sportowego w Zespole Szkół w Iwoniczu w

ZARZJ~D
POWIATU
RROSNIENSH!EGO

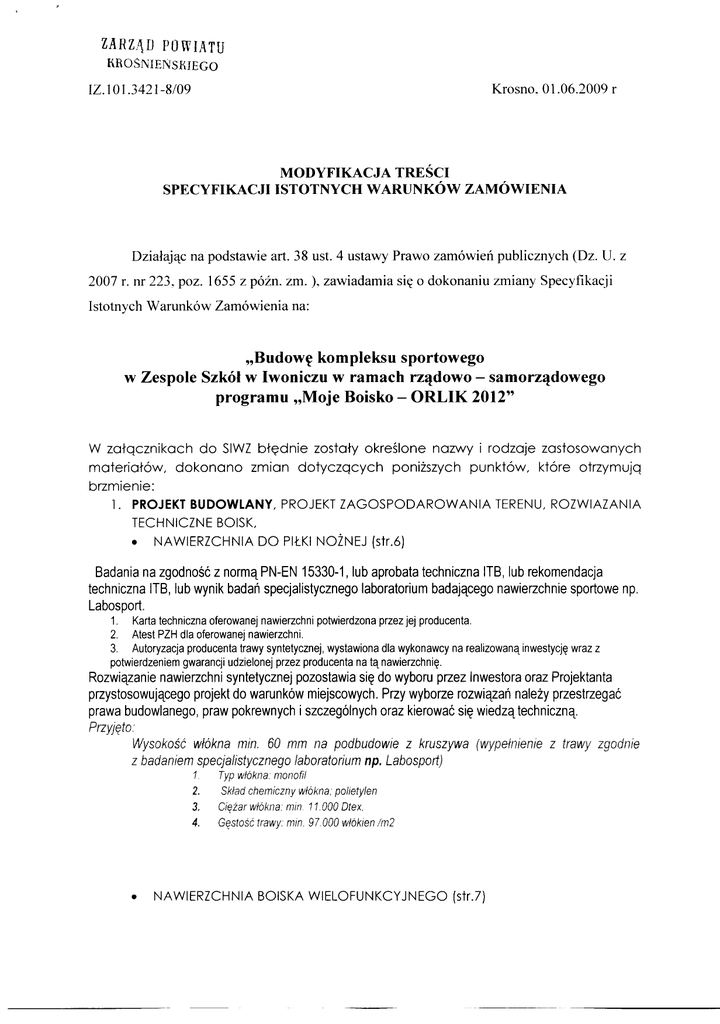

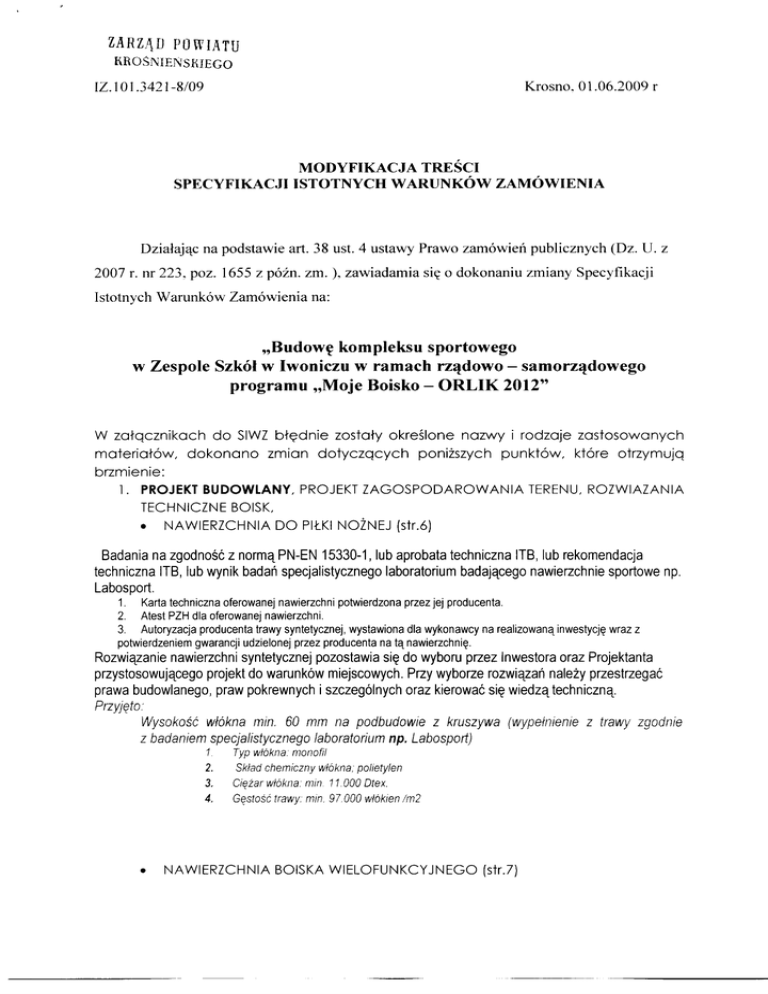

Krosno. O1.06.2009 r
IZ. I O1.3421-8/09
MODYFIKACJA TREŚCI
SPECYFIKACJI ISTOTNYCH WARUNKÓW ZAMÓWIENIA
Działając
na podstawie art. 38 ust. 4 ustawy Prawo
2007 r. nr 223, poz. 1655 z późn. zm. ), zawiadamia
się
zamówień
publicznych (Dz. U. z
o dokonaniu zmiany Specyfikacji
Istotnych Warunków Zamówienia na:
„Budowę
kompleksu sportowego
w Zespole Szkół w Iwoniczu w ramach rządowo - samorządowego
programu „Moje Boisko - ORLIK 2012"
W załącznikach do SIWZ błędnie zostały określone nazwy i rodzaje zastosowanych
materiałów,
dokonano zmian
dotyczących poniższych
punktów, które
otrzymują
brzmienie:
l. PROJEKT BUDOWLANY, PROJEKT ZAGOSPODAROWANIA TERENU, ROZWIAZANIA
TECHNICZNE BOISK,
•
NAWIERZCHNIA DO PIŁKI NOŻNEJ (str.6)
Badania na zgodność z normą PN-EN 15330-1, lub aprobata techniczna ITB, lub rekomendacja
techniczna ITB, lub wynik badań specjalistycznego laboratorium badającego nawierzchnie sportowe np.
Labosport.
1. Karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta.
2. Atest PZH dla oferowanej nawierzchni.
3. Autoryzacja producenta trawy syntetycznej, wystawiona dla wykonawcy na realizowaną inwestycję wraz z
potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię.
Rozwiązanie
nawierzchni syntetycznej pozostawia się do wyboru przez Inwestora oraz Projektanta
przystosowującego projekt do warunków miejscowych. Przy wyborze rozwiązań należy przestrzegać
prawa budowlanego, praw pokrewnych i szczególnych oraz kierować się wiedzą techniczną.
Przyjęto.·
Wysokość włókna
min. 60 mm na podbudowie z kruszywa
z badaniem specjalistycznego laboratorium np. Labosport)
1.
2.
3.
4.
•
Typ
(wypełnienie
włókna.
monofil
Skład chemiczny włókna. polietylen
Ciężar włókna. min. 11. OOO Otex.
Gęstość trawy. min. 97.000 włókien !m2
NAWIERZCHNIA BOISKA WIELOFUNKCYJNEGO (str.7)
z trawy zgodnie
Badania na zgodność z normą PN-EN 14877, lub aprobata techniczna ITB, lub rekomendacja techniczna ITB lub wynik
badań specjalistycznego laboratorium badającego nawierzchnie sportowe np. Labosport.
1. Karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta.
2. Atest PZH dla ofiarowanej nawierzchni.
3. Autoryzacja producenta nawierzchni poliuretanowej, wystawiona dla wykonawcy na realizowaną inwestycję wraz z
potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię.
Rozwiązanie
nawierzchni syntetycznej pozostawia się do wyboru przez Inwestora oraz Projektanta
przystosowującego projekt do warunków miejscowych. Przy wyborze rozwiązań należy przestrzegać
prawa budowlanego, praw pokrewnych i szczególnych oraz kierować się wiedzą techniczną
Przyjęto technologię typu NA TRYSK - na podbudowie z kruszywa kamiennego instaluje się warstwę
przepuszczalną dla wody i warstwę stabilizującą typu ET (w przypadku nieprzepuszczalnej podbudowy
betonowej. asfaltowej lub asfaltowo-betonowej warstwa ET nie jest wymagana). Następnie warstwę gr.
10-11 mm z granulatu SBR następnie warstwę natrysku (mieszanka granulatu EPDM zmieszana z PU)
o grubości 2-3mm.
Linie boiska do koszykówki -np w kolorze
żółtym.
siatkówki - np. w kolorze niebieskim malowane
specjalną farbą
poliuretanową
2. SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA
a) 2/D.05. NA WIERZCHNIE SYNTETYCZNE BOISK,
./ punkt 2.2 (Materiały na boisko do koszykówki i siatkówki z nawierzchni
syntetycznej):
Badania na zgodność z normą PN-EN 14877, lub aprobata techniczna ITB, lub rekomendacja
techniczna ITB lub wynik badań specjalistycznego laboratorium badającego nawierzchnie
sportowe np. Labosport.
I. Karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta.
2. Atest PZH dla ofiarowanej nawierzchni.
3. Autoryzacja producenta nawierzchni poliuretanowej, wystawiona dla wykonawcy na
realizowaną inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na tą
nawierzchnię.
Wymagania dotyczące nawierzchni:
- na podbudowę z kruszywa kamiennego warstwa przepuszczalna dla wody i warstwa
stabilizująca typu ET,
- dolna warstwa gr. 10-11 mm z granulatu SBR,
- górna warstwa - natrysk (mieszanka granulatu EPDM zmieszana z PU) o grubości 2-3 mm .
./ punkt 2.3
(Materiały
na boisko do
piłki nożnej
z trawy syntetycznej)
Badania na zgodność z normą PN-EN 15330-1, lub aprobata techniczna ITB, lub
rekomendacja techniczna ITB, lub wynik badań specjalistycznego laboratorium badającego
nawierzchnie sportowe np. Labosport.
•
•
•
Karta techniczna oferowanej nawierzchni potwierdzona przez jej producenta.
Atest PZH dla oferowanej nawierzchni.
Autoryzacja producenta trawy syntetycznej, wystawiona dla wykonawcy na realizowaną
inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię.
Jako nawierzchnię sportową przyjąć trawę syntetyczną o
- wysokość całkowita nawierzchni - min. 60 mm,
następujących
parametrach:
- gęstość (ilość włókien/rn2) - min. 97 OOO,
- typ włókna - rnonofil,
- skład chemiczny włókna - polietylen,
- ciężar włókna - min. 11.000 Dtex,
- wypełnienie - piasek kwarcowy, granulat gumowy EPDM
./ punkt 2.4. l (Bramki)
Tuleje do osadzenia w podłożu spełniające wymagania przepisów dopuszczających,
Bramki do piłki nożnej 500x200 cm, winna posiadać konstrukcję łuków składanych
umożliwiających szybki montaż i demontaż,
Siatka bezwęzłowa z polipropylenu.
b) 4/ZT.02. OGRODZENIE
./ punkt 2.2. l (Elementy ogrodzenia)
•
•
•
bramy
przęsła
furtki
Przewidziano do wykonania ogrodzenie wysokości min. 4,00 m:
Ogrodzenie terenu na słupkach stalowych wbetonowanych na stałe w stopach
fundamentowych. Wypełnienie z siatki stalowej o gr. od 3,0 do 3,4 mm. Ze względu na
możliwość przystosowania boiska do gry w tenisa zaleca się zastosowanie siatki o wymiarze
oczka max. 45x45 mrn. Rozstaw słupków od minimum 2rn do maksimum 5m. Furtki i bramy
przesuwne lub rozwierne, możliwość otwierania bramy za pomocą siłowników elektrycznych
. Szerokość furtki od 1 do 2rn, bramy od 2,5 do 4,5rn, wysokość min. 2,0rn - furtki. min. 2,5
m - bramy. Piłkochwyty o wysokości min. 6rn. Ogrodzenie musi spełniać wymogi
bezpieczeństwa.
- słupki
narożne
i pośrednie 60.3x2.0x5000 ze stali ocynkowanej pokrytej poliestrem,
3. KOSZTORYS OFERTOWY
•
Punkt 13 z nazwy: „KNNR 11 0702/01 Umocnienia czaszy i skarp składowisk
włókniną syntetyczną - analogia ułożenie geowłókniny np. Typar SF20'', zmienia się
na: „KNNR 11 0702/01 Umocnienia czaszy i skarp składowisk włókniną syntetyczną analogia ułożenie geowłókniny"
•
Punkt 18 z nazwy: „Kalkulacja własna Wykonanie nawierzchni boiska do piłki
nożnej z trawy syntetycznej, np. Tiger Turf Soccer 50", zmienia się na: „Kalkulacja
własna Wykonanie nawierzchni boiska do piłki nożnej z trawy syntetycznej"
•
Punkt 19 z nazwy: „Kalkulacja własna Wykonanie poliuretanowej nawierzchni
boiska do koszykówki - np. Conipur gr 4,8 cm", zmienia się na: „Kalkulacja własna
Wykonanie poliuretanowej nawierzchni boiska do koszykówki''
•
Punkt 30 z nazwy: „KNR 2-23 0401/01 Ogrodzenie kortów tenisowych z siatki na
słupkach stalowych o rozstawie 3,0rn z rur stalowych wysokości 3rn -np. ogrodzenie
systemu Blisko Boisko", zmienia się na: „KNR 2-23 0401/01 Ogrodzenie kortów
tenisowych z siatki na słupkach stalowych o rozstawie 3,0m z rur stalowych
wysokości 3m - analogia ogrodzenie boisk"
•
Punkt 37 z nazwy: „Kalkulacja własna Dostawa i montaż bramek 500x200 cm z
profesjonalnych profili owalnych, aluminiowych z łukami składanymi i siatką - np.
PESMENPOL", zmienia się na: „Kalkulacja własna Dostawa i montaż bramek
500x200 cm z profesjonalnych profili owalnych, aluminiowych z łukami składanymi i
siatką"
•
Punkt 38 z nazwy: „Kalkulacja własna Dostawa i montaż koszy do koszykówki o
regulowanej wysokości z tablicą, koszem i siatką - np. PESMENPOL'', zmienia się na:
„Kalkulacja własna Dostawa i montaż koszy do koszykówki o regulowanej wysokości
z tablicą, koszem i siatką"
•
Punkt 39 z nazwy: ,,Kalkulacja własna Dostawa i montaż słupków do siatkówki z
siatką i antenką wg - np. PESMENPOL", zmienia się na: „Kalkulacja własna Dostawa
i montaż słupków do siatkówki z siatką i antenką"
Wymagania techniczne wg SST
