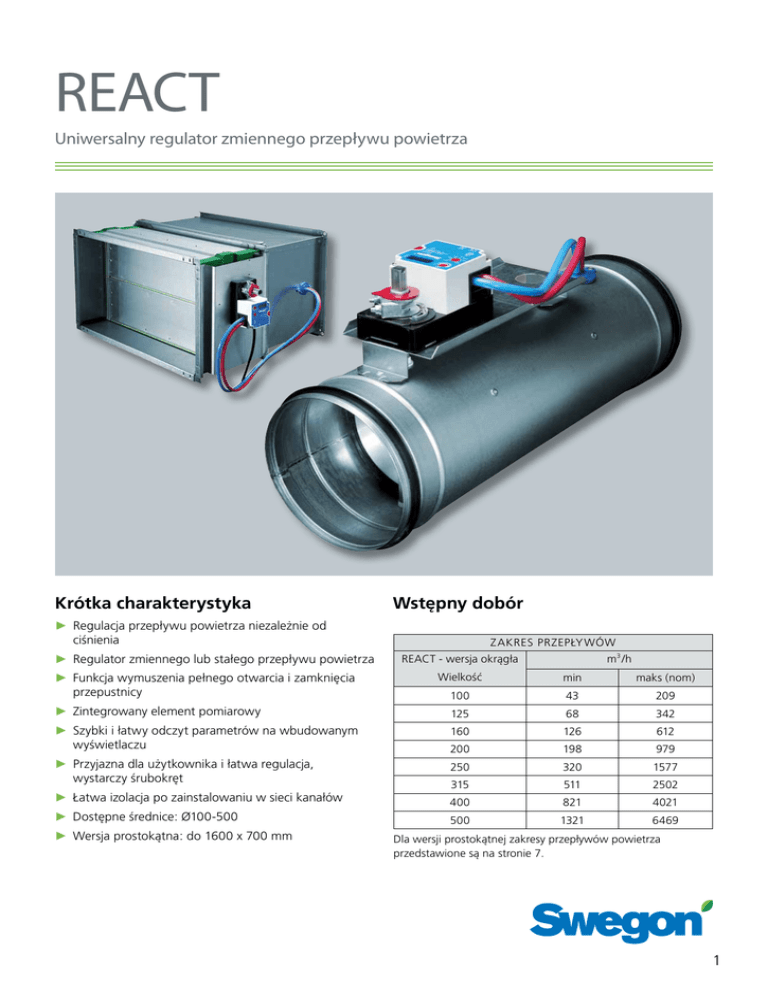

Regulatory przepływu powietrza REACT

REACT
Uniwersalny regulator zmiennego przepływu powietrza
Krótka charakterystyka
Wstępny dobór
► Regulacja przepływu powietrza niezależnie od
ciśnienia
► Regulator zmiennego lub stałego przepływu powietrza
► Funkcja wymuszenia pełnego otwarcia i zamknięcia
przepustnicy
ZAKRES PRZEPŁY WÓW
m3 /h
REACT - wersja okrągła
Wielkość
min
maks (nom)
100
43
209
► Zintegrowany element pomiarowy
125
68
342
► Szybki i łatwy odczyt parametrów na wbudowanym
wyświetlaczu
160
126
612
979
200
198
► Przyjazna dla użytkownika i łatwa regulacja,
wystarczy śrubokręt
250
320
1577
► Łatwa izolacja po zainstalowaniu w sieci kanałów
315
511
2502
400
821
4021
► Dostępne średnice: Ø100-500
500
1321
6469
► Wersja prostokątna: do 1600 x 700 mm
Dla wersji prostokątnej zakresy przepływów powietrza
przedstawione są na stronie 7.
1
REACT
Opis techniczny
Konstrukcja
q
Charakterystyka
Rys. 1. REACT wykonanie w wersji okrągłej i prostokątnej
Mode
3
2
Vmin
Adr
p
• Przystosowany do montażu w pomieszczeniach (0-50 °C).
• Magazynowanie i transport, -20 - +50 °C
• Klasa szczelności zgodnie PN-EN 1751
- wersja okrągła: klasa 4
- wersja prostokątna: klasa 3
• Przepływ mierzony jest na jednym lub kilku króćcach
pomiarowych (zawsze pewny pomiar).
• Wszystkie ustawienia wyświetlane w rzeczywistych
wartościach (l/s lub m3 /h).
• Zmiany nastawy przepływu min. i maks. dokonuje
się bezpośrednio na regulatorze za pomocą
potencjometru.
• Odległość między podstawą siłownika, a przepustnicą
(30 mm) dostosowana w celu łatwej izolacji kanałów.
Edit
10°
Vmax
Test
I/s
Test
m3/h
1
Flow
Vnom
Vmin
Adr
Mode
Test
Vmax
227VM
p
Made in Germany
24 VAC/DC 50/60 Hz
0...+50°C IP 42
Do not
open
Rys. 2. REACT - opis panelu regulatora.
1 - Pokrętło „Mode”
2 - Pokrętło „Edit”
3 - Wyświetlacz
4 - Przycisk sprzęgła
Materiały i wykończenie powierzchni
• Wszystkie elementy metalowe wykonane są z blachy
stalowej ocynkowanej.
• Króćce pomiarowe wykonane z tłoczonego aluminium.
Akcesoria
• RTC - termostat pomieszczeniowy do regulacji
temperatury, (podłączony do REACT).
• DETECT Quality - czujnik CO2 ze zintegrowanym
czujnikiem temperatury. Wersja do montażu
w pomieszczeniu lub kanale.
• DETECT Occupancy - czujnik obecności.
Gdy pomieszczenie nie jest użytkowane przełącza
regulator na min. przepływ lub pozwala na pracę
w zakresie min. - maks.
• REACT CU - czujnik do sterowania typu Slave
dla jednego lub kliku regulatorów REACT.
• FSR - obejma/szybko złączka dla szybkiego montażu/
demontażu okrągłego REACT w celu czyszczenia.
Rys. 3. REACT CU służy do sterowania typu Slave.
1
3
2
Regulacja i obsługa
Rys. 4. Akcesoria.
Szczegółowe informacje w odrębnej dokumentacji;
„Instrukcja montażu i obsługi regulatorów przepływu
REACT-m”.
1. RTC - termostat pomieszczeniowy.
2. DETECT Quality - czujnik CO2 i temperatury.
3. DETECT Occupancy - czujnik obecności.
2
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedniej informacji.
I/s
Test
3
m /h
Flow
Vnom
=k
⋅
• Regulator zmiennego przepływu z elementem
sterującym i pomiarowym.
• Posiada zintegrowany siłownik.
• Regulator posiada wyświetlacz umożliwiający
bezpośredni odczyt parametrów.
• Łatwa regulacja i obsługa. Nie wymaga
specjalistycznych narzędzi ani sterowników.
Wystarczy zwykły śrubokręt.
• Dostępny w wersji do kanałów:
- okrągłych,
- prostokątnych.
20121115
www.swegon.pl
4
REACT
Projektowanie
Sterowanie - Przykład
Informacje ogólne
• Przeznaczony do instalacji wentylacji zależnej od potrzeb w pomieszczeniach o zmiennym obciążeniu
cieplnym.
• Przeznaczony do wentylacji komfortu.
• Nie należy stosować w środowisku wilgotnym, zimnym lub agresywnym.
• Zalecany zakres temperatury pracy: 0 - 50 °C.
• Można stosować w instalacji nawiewnej i wyciągowej.
• Regulacja przepływu niezależna od ciśnienia. Wymagany przepływ minimalny, odpowiada spadkowi ciśnienia na otwartej przepustnicy.
• Fabrycznie skaliprowany dla przepływu nominalnego
(Qnom )
• W trakcie projektowaniu instalacji i doborze urządzeń
należy wziąć pod uwagę przepływ minimalny.
Sterowanie
• Sterowanie temperaturą, dwutlenkiem węgla lub obecnością.
• Dostarczany z nastawą fabryczną 0-100% dla przepływu min. i maks.
• Funkcje wymuszenia pracy:
- maks. i min. przepływ.
- całkowite otwarcie i zamknięcie przepustnicy.
• Sterowanie typu Slave wymaga zastosowania
urządzenia tej samej wielkości dla master i slave.
• Może działać jako regulator stałego wydatku.
(Qmax = 0 and Qmin = wymagany przepływ)
• Fabrycznie ustawiony sygnał sterujący i zwrotny 0-10V
• Możliwość zmiany sygnału sterującego i zwrotnego na 2-10V.
• REACT może być połączony z systemem nadzoru
budynku (BMS) sygnałem analogowym.
Dane elektryczne
UWAGA: Dla prawidłowej pracy wszystkich elementów
kontrolnych i pomiarowych należy zwrócić szczególną
uwagę aby połączenia elektryczne poszczególnych elementów miały tę samą biegunowość.
Poniżej przedstawiony przykłady sterownia REACT w
instalacji wentylacji zależnej od potrzeb. W przypadku
zastosowania regulacji czujnikiem CO2 termostat pomieszczeniowy jest niepotrzebny. DETECT Q posiada zintegrowany czujnik temperatury, który współpracuje z
czujnikiem CO2. DETECT Q analizuje odczyty z czujników
i podaje do REACT sygnał sterujący o wyższej wartości.
Przy pomocy czujnika obecności DETECT O, można
zawiesić sterowanie 0-10V i od razu przełączyć REACT na min. przepływ gdy pomieszczenie nie jest użytkowane.
DETECT O można podłączyć również tak aby całkowicie
zamknął przepływ.
Sterowanie typu Slave - Przykład
REACT może być sterowany podrzędnie (Slave) przez inny regulator REACT lub za pomocą REACT CU. Sterowanie Slave można również zastosować przez równoległe podłączenie regulatorów np. przez
podłączenie regulatora nawiewnego i wywiewnego
bezpośrednio do termostatu pomieszczeniowego.
Połączenie równoległe zalecane jest ponieważ sygnał
sterujący wysyłany jest jednocześnie do obu regulatorów,
a przepływ powietrza można dowolnie ustawić w zakresie pracy REACT. Należy pamiętać, że regulator Slave nie
może mieć większego przepływu od jednostki Master.
Niższe wartości przepływu ustawiane są jako procent
przepływu jednostki Master. Używając REACT CU należy
zawsze stosować zasady sterowania typu Slave.
Opis dla rys. 5-6:
R = RTC lub DETECT Q M = Przepustnica
K = Sterownik
BF = Czujnik przepływu
REACT
REACT
R
K
K
M
BF
M
BF
Rys. 5. Regulacja przepływu powietrza temperaturą lub stężeniem
CO2 (nawiew i wywiew sterowany równolegle przez termostat).
REACT
REACT CU
BF
K
K
REACT
BF
R
K
Napięcie zasilające 24VDC/24VAC , 50-60Hz
BF
M
M
Pobór prądu, dobór transformatora:
REACT 5 Nm
2.5 W
4 VA
REACT 10 Nm
2.5 W
4,5 VA
REACT 15 Nm
3W
4,5 VA
REACT
R
K
BF
M
Rys. 6. Indywidualna regulacja pomieszczeniowa z
nadciśnieniem. Wywiew jest sterowany podrzędnie przez całkowity nawiew do wszystkich pomieszczeń.
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedniej informacji.
20121115
www.swegon.pl
3
REACT
Instalacja
• Pomiar przepływu w REACT wymaga prostego odcinka
kanału przed urządzeniem (w kierunku przepływu)
zgodnie z rysunkami instalacyjnymi.
• Instrukcja montażu dostarczana jest razem z produktem oraz dostępna do pobrania na www.swegon.pl
Montaż - wersja okrągła
Opis do rys: 7-9:
1. Okrągły regulator przepływu REACT.
2. Obejma, FSR.
3. Tłumik akustyczny z kulisą.
Wymagania instalacyjne - wersja okrągła
Wielkość
A
(mm)
Wymiar montażowy
(A + 10 mm)
100
125
160
200
250
315
400
472
472
472
472
522
552
695
482
482
482
482
532
562
705
500
825
835
Montaż - wersja prostokątna
Wymiar B przedstawiony na rysunku i w tabeli znajduje się w tabeli „Wymiary i przepływ - wersja prostokątna” na str. 7.
Odcinek prosty przed REACT - wymagania dla kanałów
prostokątnych.
Typ przeszkody
E (m2 =5%)
E (m2 =10%)
Kolano 90°
E=3xB
E=2xB
Trójnik
E=3xB
E=2xB
Rys. 7. Wymagane odcinki proste dla kanałów okrągłych.
E
E
t = szerokość kulisy,
m2 = margines błędu
E = Odcinek prosty
B = Szerokość kanału
H = Wysokość kanału
E
E
Rys. 8. Odległość między REACT, a tłumikiem akustycznym z kulisą powinna wynosić ~2 x ØD.
Rys. 10. Wymagania dla odcinków prostych, prostokątne tłumiki
akustyczne z kulisami.
Wymagane odcinki proste przed/za REACT - tłumiki akustyczne z kulisą.
1
E
2
3
470 mm ≥500 mm
Rys. 9. Montaż na kanale. Kanały należy przymocować do konstrukcji budynku po obu stronach REACT.
4
Figure 11. Wymagane odcinki proste dla montażu REACT wraz
z tłumikiem akustycznym z kulisami. Długości wymaganych
odcinków prostych odnoszą się do montażu w instalacji nawiewnej, jaki i wyciągowej.
1 = Prostokątny regulator przepływu REACT.
2 = ≥ 500 mm długość odcinka prostego.
3 = Tłumik akustyczny z kulisami.
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedniej informacji.
20121115
www.swegon.pl
REACT
Dane techniczne
Przepływ powietrza - wszystkie wersje regulatorów REACT
• Dla wszystkich wersji i wielkości regulatora REACT
określone jest nominalne natężenie przepływu powietrza Qnom.
• Przepływ maksymalny może być ustawiony w zakresie
30-100% przepływu nominalnego Qnom.
• Przepływ minimalny jest regulowany w odniesieniu do przepływu nominalnego Qnom i może być ustawiony w zakresie 0 do 100% przepływu Qnom.
Dokładność pomiaru - wszystkie wersje
regulatorów REACT
Dane akustyczne - wersja okrągła REACT
Poziom mocy akustycznej
• W Diagramach zawarto informacje na temat poziomu
całkowitej mocy akustycznej (LWtot, dB) w funkcji
prędkości i spadku ciśnienia na przepustnicy regulatora.
• Z uwzględnieniem współczynnika korekcji z przedstawionych tabel można obliczyć poziom mocy akustycznej dla poszczególnych oktaw, z następującego
wzoru: LW = LWtot + KOK
gdzie:
LW - poziom mocy akustycznej, db
LWtot - poziom całkowity mocy akustycznej, dB
KOK - współczynnik korygujący, dB
• Pomiar ciśnienia powyżej 5 Pa przy Qmin, gwarantuje nam dokładność pomiaru w granicach ±10%
przepływu.
• Pomiar ciśnienia zakresie 1-5 Pa daje niepewność w przepływie ±(od 20% do 50%).
• Maksymalny przepływ powietrza jest równy Qnom.
W zamówieniu można zwiększyć Qnom , aby uzyskać
zwiąkszony Qmax. Konsekwencją powiększenia Qnom jest mniejszą dokładnością w dolnym zakresie pracy.
Dźwięk przenoszony
Poziom dźwięku przenoszonego od REACT może być
obliczony według poniższego wzoru:
LW, przen = LW, kanał + Ktrans
gdzie:
LW, przen - poziom dźwięku przenoszonego, dB
LW, kanał - poziom dźwięku w kanale powietrza, dB
Ktrans - współczynnik korekcji dla dźwięku przenoszonego, dB
UWAGA: Zwiększenie Qnom powoduje zwiększenie
prędkości powietrza i hałasu.
Współczynnik korygujący KOK
Wielkość
Przepływ powietrza - wersja okrągła REACT
Wielkość
100
Przepływ powietrza
(m3 /h)
Qmin
Qnom
40
220
k-wsp.
Moment
obrotowy
(Nm)
5.3
5
125
60
360
8.7
5
160
120
630
15.5
5
200
190
1000
24.8
5
250
320
1640
40.0
5
315
510
2620
63.4
10
400
820
4320
102.0
10
500
1320
6660
164.0
10
Częstotliwość (Pasma oktawowe) Hz
63
125 250 500 1000 2000 4000 8000
100
125
160
200
250
315
400
500
0
0
0
0
0
0
0
0
-5
-5
-5
-4
-5
-5
-6
-5
-9
-9
-10
-10
-9
-9
-8
-7
-16
-18
-17
-16
-13
-11
-11
-12
-18
-19
-19
-17
-17
-14
-13
-13
-25
-26
-24
-22
-21
-19
-17
-17
-33
-33
-30
-29
-27
-26
-25
-26
-39
-41
-39
-39
-37
-36
-32
-36
Tol ±
2
2
2
2
2
2
2
2
Współczynnik korekcji dla dźwięku przenoszonego Ktrans
Wielkość
Częstotliwość (Pasma oktawowe) Hz
63
125
250 500 1000 2000 4000 8000
100
-5
-9
-7
-5
-2
0
1
0
125
-6
-10
-8
-6
-3
-1
0
-1
160
-7
-11
-9
-7
-4
-2
-1
-2
200
-8
-12
-10
-8
-5
-3
-2
-3
250
-9
-13
-11
-9
-6
-4
-3
-4
315
-10
-14
-12
-10
-7
-5
-4
-5
400
-11
-15
-13
-11
-8
-6
-5
-6
500
-12
-16
-15
-12
-9
-7
-6
-7
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedniej informacji.
20121115
www.swegon.pl
5
REACT
Wykresy doboru REACT - wersja okrągła
REACT 100
REACT 125
L Wtot 70dB
65
1000
60
500
400
50
300
300
200
200
100
100
50
40
50
40
30
30
20
20
3
4
10
5
10
20
30
20
40
50
20
%
50
100
200
l/s
200
300
4
5
10
20
30
1000
10
0%
50
40
50
40
30
30
20
20
20
50
40
50
100
100
200
300
200
300 l/s 400
400 500
1000
60
50
40
30
30
20
20
50
40
50
100
100
200
300
20
%
REACT 400
1000
ps Pa
200
400 500
300
1000
400 500
l/s
1000
10
20
30
40
100
50
1000
10
0%
30
30
20
20
6
100
400 500
200
400 500
300
400 500
1000
l/s
2000
1000
2000
3000 40005000 m3/h
1000
2000
3000 4000 5000
60
200
300
1000
400 500
2000
1000
3000 4000 5000
2000 l/s 3000
m3/h
55
50
100
50
40
300
1000
65
200
50
200
l/s
2000 m3/h
L Wtot70 dB
500
400
55
50
300
ps Pa
300
40
400 500
L Wtot 70dB
100
200
REACT 500
L Wtot 70dB
50
40
10
30
300
1000
55
2000 m /h
60
100
200
400 500
60
3
300
200
300
65
65
500
400
100
200
ps Pa
10
0%
50
40
40
50
50
100
30
40
200
100
20
30
100
300
50
10
10
50
500
400
55
300
20
40
1000 m /h
L Wtot 70dB
65
500
400
10
10
3
REACT 315
20
%
ps Pa
200
300 l/s 400
1000 m3/h
10
0%
40
30
REACT 250
1000
200
400 500
55
20
%
10
30
300
50
100
20
100
200
65
200
100
5
50
60
50
4
40
100
L Wtot70 dB
300
55
30
50
ps Pa
500
400
200
10
20
40
REACT 200
60
500
400
10
400 500 m3/h
300
L Wtot 70dB
65
ps Pa
40
100
REACT 160
1000
30
50
10
0%
2
55
20
%
10
L Wtot 70dB
65
20
%
500
400
ps Pa
10
0%
60
55
10
0%
ps Pa
10
0%
20
%
1000
20
%
• Dane dotyczą dźwięku generowanego w kanałach
wentylacyjnych.
• Krzywe mocy akustycznej, Lwtot, pokazane na wykresach
odnoszą się do poziomów: 50, 55, 60, 65 i 70 dB.
• ∇ = minimalny przepływ przy którym zapewniony jest
odpowiedni spadek ciśnienia na elementach pomiarowych
Przepływ powietrza - opory przepływu - poziom głośności
10
100
300
200
400 500
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedniej informacji.
300
1000
400 500
2000
3000 4000 5000
20121115
10000
3
m /h
www.swegon.pl
l/s
REACT
Przepływ powietrza - wersja prostokątna
Wielkość
(W x H. mm)
Przepływ powietrza
(m3 /h)
Qmin
Qnom
200 x 200
270
1320
k-wsp.
Moment
obrotowy
(Nm)
33.5
5
300 x 200
400
1970
50.0
5
400 x 200
530
2620
66.5
5
500 x 200
670
3290
83.5
5
600 x 200
800
3940
100.0
5
700 x 200
940
4610
117.0
5
800 x 200
1060
5240
133.0
5
1000 x 200
1340
6580
167.0
10
300 x 300
610
2990
76.0
5
400 x 300
820
4020
102.0
5
Dane akustyczne - wersja prostokątna REACT
Poziom mocy akustycznej
• W Diagramach zawarto informacje na temat poziomu
całkowitej mocy akustycznej (LWtot, dB) w funkcji
prędkości i spadku ciśnienia na przepustnicy regulatora.
• Z uwzględnieniem współczynnika korekcji z przedstawionych tabel można obliczyć poziom mocy akustycznej dla poszczególnych oktaw, z następującego
wzoru: LW = LWtot + KOK
gdzie:
LW - poziom mocy akustycznej, db
LWtot - poziom całkowity mocy akustycznej, dB
KOK - współczynnik korygujący, dB
Współczynnik korygujący KOK
Częstotliwość (Pasma oktawowe) Hz
Wielkość
63 125
250
500 1000 2000 4000 8000
500 x 300
1020
5000
127.0
5
600 x 300
1220
5990
152.0
5
All
-1
-5
-7
-8
-13
-22
-31
-30
700 x 300
1430
7020
178.0
10
Tol. ±
4
4
3
2
2
2
2
2
800 x 300
1630
8000
203.0
10
1000 x 300
2040
10010
254.0
10
400 x 400
1090
5360
136.0
5
500 x 400
1370
6740
171.0
10
600 X 400
1640
8080
205.0
10
700 x 400
1920
9420
239.0
10
800 x 400
2190
10760
273.0
10
1000 x 400
2740
13440
341.0
10
1200 x 400
3290
16120
409.0
15
1400 x 400
3840
18840
478.0
15
1600 x 400
4390
21530
546.0
15
500 x 500
1720
8430
214.0
10
600 x 500
2070
10130
257.0
10
700 x 500
2410
11820
300.0
10
800 x 500
2760
13520
343.0
10
1000 x 500
3450
16910
429.0
15
1200 x 500
4130
20270
514.0
15
1400 x 500
4830
23660
600.0
15
1600 x 500
5520
27050
686.0
15
600 x 600
2480
12180
309.0
10
700 x 600
2900
14230
361.0
10
800 x 600
3310
16240
412.0
15
1000 x 600
4140
20310
515.0
15
1200 x 600
4970
24370
618.0
15
1400 x 600
5810
28470
722.0
15
1600 x 600
6640
32530
825.0
15
700 x 700
3390
16640
422.0
15
800 x 700
3880
19000
482.0
15
1000 x 700
4850
23780
603.0
15
1200 x 700
5820
28510
723.0
15
1400 x 700
6790
33280
844.0
15
1600 x 700
7760
38010
964.0
15
Współczynnik korygujacy Kk uwzględniający
powierzchnię przepustnicy, m2
Współczynnik korygujący - area in m2 of the front face
Area m2
0.1
0.15
0.25
0.4
0.6
1.0
1.6
2.5
Kk
-3
-2
0
2
4
6
8
10
Dobór urządzeń do przewodów
prostokątnych - diagram doborowy
Prędkość - spadek ciśnienia - poziom hałasu
• Dane dotyczą rozchodzenia dźwięku w kanałach.
• Minimalny przepływ w kanale przyjmuje się na poziomie 1.5 m/s.
• Oblicz prędkość czołową na przepustnicy i odczytaj dane dotyczące dźwięku i spadku ciśnienia dla odpowiedniego ustawienia przepustnicy.
• 100% oznacza, że przepustnica jest w pełni otwarta.
%Ps
Pa
500
200
100
30%
40%
50%
LW tot70dB
70%
60
80%
50
90%
50
100%
20
10
5
1
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedniej informacji.
60%
40
2
20121115
3
4
5 m/s
www.swegon.pl
10
7
REACT
Wymiary i wagi
REACT - wersja okrągła
Wymiary (mm)
Wielkość
Waga (kg)
Ød
A
C
REACT
FSR *
100
99
472
45
1.9
0.4
125
124
472
45
2.0
0.4
160
159
472
45
2.1
0.6
200
199
472
45
2.3
0.6
250
249
522
45
3.4
0.7
315
314
552
45
4.4
0.8
400
399
695
60
6.0
1.2
500
499
825
60
9.0
1.4
* FSR - klamra montażowa przepustnicy
REACT - wersja prostokątna
Oferowane wymiary przepustnic B i H (odpowiednio
szerokość i wysokość przepustnicy), można odczytać z tabeli: "Przepływ powietrza – wersja prostokątna
REACT" dostępnej na stronie 7.
110
H
100
25
C
Ød
A
C
0
25
B
0
25
22
Rysunek 15. REACT, wersja prostokątna.
Rysunek 12. REACT, wersja okrągła.
92
ØD
50
250
210
Rysunek 13. REACT CUa, wersja okrągła.
Rysunek 16. REACT CUa, wersja prostokątna.
20
Rysunek 14. FSR klamra montażowa przepustnicy.
8
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedniej informacji.
20121115
www.swegon.pl
REACT
Specyfikacja
Opis produktu do projektu
Produkt
Wersja okrągła regulatora REACT
Regulator zmiennego przepływu w
wersji okrągłej:
REACT
a
-bbb
• Niezależny od ciśnienia, regulator zmiennego
przepływu powietrza dla systemu wentylacji zależnej
od potrzeb.
• Regulator montowany przy zachowaniu minimalnych
odcinków prostych kanałów określonych w doku-
mentacji technicznej, temperatura pracy urządzenia w zakresie od 0 do 50 °C
Wersja:
Wielkość:
100, 125, 160, 200, 250, 315, 400, 500
Regulator REACT jest dostarczany z nastawami
maks 100% = nom l/s i min = 0%.
Wersja prostokątna regulatora REACT
Regulator zmiennego przepływu
w wersji prostokątnej
Regulator zmiennego przepływu typ REACT produkcji
Swegon, realizuje funkcje jako:
REACT
a
-bbb-ccc
Wersja:
Wielkość: W x H (patrz tablela, strona 7)
Regulator REACT jest dostarczany z nastawami
maks 100% = nom l/s i min = 0%.
Przykładowy regulator:
REACT a - bbb
xx szt.
REACT a - bbb-ccc
xx szt.
REACT CU a -bbb-ccc
xx szt.
Wyposażenie dodatkowe
Wyposażenie dodatkowe
Termostat pomieszczeniowy RTC
xx szt.
Czujnik stężenia CO2 DETECT Q
z zintegrowanym czujnikiem temperatury
xx szt.
Wersja:
Obejmy zaciskowe do kanałów okrągłych
xx szt.
Wielkość: 200, 250, 315, 400 i 500
Czujnik REACT CU dla regulacji podrzędnej
xx szt.
Czujnik obecności DETECT O
xx szt.
REACT CU - czujnik do sterowania typu Slave dla regulatorów
REACT w wersji okrągłej
Sensor unit for slave control of
REACT in rectangular design
REACT CU
REACT CU
a
a
-bbb
-bbb-ccc
itp.
Wersja:
Wielkość: W x H (patrz tabela, strona 7)
Termostat pomieszczeniowy RTC
RTC
Naścienny czujnik CO2 / temperatury
powietrza
DETECT Q 1
Kanałowy czujnik CO2 /temperatury
powietrza
DETECT Q 2
Naścieny czujnik obecnośći
DETECT O V110
Sufitowy czujnik obecności
DETECT O T360
FSR Połączenie zaciskowe, w celu
ułatwienia montażu i demontażu
FSR c -aaa
Wersja:
Wielkość: 100, 125, 160, 200, 250, 315, 400 i 500
Swegon zastrzega sobie prawo do wprowadzenia zmian danych technicznych bez uprzedniej informacji.
20121115
www.swegon.pl
9
