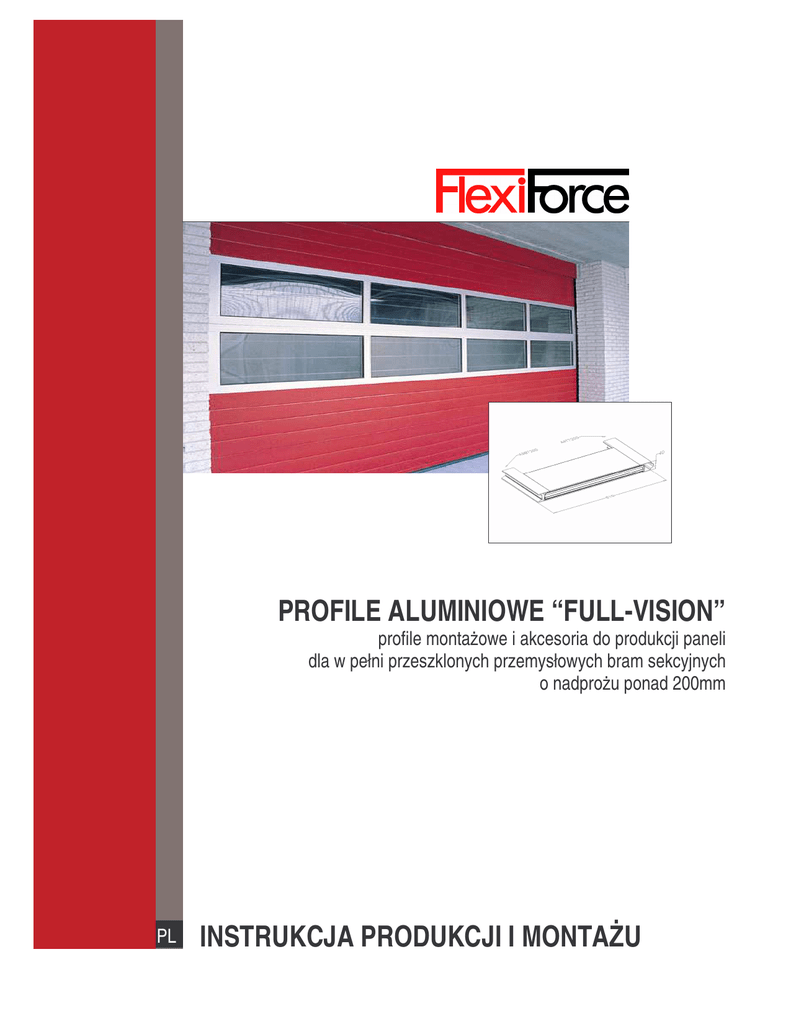

PROFILE ALUMINIOWE “FULL-VISION”
profile monta owe i akcesoria do produkcji paneli
dla w pełni przeszklonych przemysłowych bram sekcyjnych
o nadpro u ponad 200mm
PL
INSTRUKCJA PRODUKCJI I MONTA U
MANUAL
UWAGA! OSTRZE ENIA!
Monta , u ycie i obsługa elementów zestawu monta owego wymagaj
przestrzegania szeregu zasad . Poni ej przedstawione s warunki
bezpiecze stwa których przestrzeganie jest niezb dne ! W przypadku
w tpliwo ci nale y skontaktowa si z dostawc .
!
!
!
!
!
!
Instrukcja przeznaczona jest wył cznie dla przeszkolonych instalatorów i nie mo e by
wykorzystywana w celach treningowych lub innych , niezgodnych z przeznaczeniem .
Instrukcja opisuje monta wył cznie sekcji w pełni przeszklonych i u ycie dodatkowych cz ci
wymaga opisów uzupełniaj cych.
Przed przyst pieniem do monta u , nale y uwa nie przeczyta cał instrukcj .
Pewne elementy zestawu monta owego mog posiada ostre kraw dzie , i dlatego niezb dne jest
u ywanie r kawic ochronnych .
Wszystkie dostarczone cz ci zaprojektowane s tak aby stworzy zestaw dla ci le okre lonej
bramy . Zastosowanie dodatkowych elementów mo e wpłyn na pogorszenie efektów pracy ,
stworzy zagro enie oraz zmieni warunki gwarancji udzielanej przez producenta
Miejsce monta u powinno by dobrze o wietlone , bez przeszkód i brudu . Inne osoby , a
szczególnie dzieci , mog by nara one na niebezpiecze stwo i dlatego nie mog przebywa w
pobli u miejsca pracy instalatorów .
Warunki gwarancji
Ogólne warunki dostawy i płatno ci ustalone przez Metaalunie i opisane jako METAALUNIE CONDITIONS w pełni dotycz
wszystkich naszych kontraktów i zobowi za . Inne formy warunków nie s zobowi zuj ce . Kopia warunków dostawy i
płatno ci mo e by dostarczona na danie bez dodatkowych opłat . Jest ona tak e dost pna na stronie internetowej
www.flexiforce.nl.
Flexi-Force dokłada wszelkich stara aby dostawy były zgodne z zamówieniem w 100 % . W praktyce , pomimo stara , nie
zawsze jest to mo liwe . Powstałe błedy b d naprawiane najszybciej jak to jest mo liwe , tak aby zminimalizowa odbiorcy
wszelkie niedogodno ci z tego tytułu . W takim przypadku nale y bezzwłocznie poinformowa o problemach dotycz cych
dostawy ( dokument musi zawiera numer zamówienia oraz numer tygodnia produkcji ) i oczekiwa propozycji ich rozwi zania .
FlexiForce pokryje koszty bł dow poniesionych przez osoby trzecie , tylko po wyja nieniu okoliczno ci i przedstawieniu stosownej
zgody . Rekompensata finansowa oraz zwrot kosztów podró y dłu szej ni 1 godzina s obiczane na podstawie zwykłych taryf.
Instrukcja monta u nie narusza adnych praw autorskich . Zmiany techniczne mog by dokonywane bez uprzedniej pisemnej
informacji.
Flexi-Force zaprojektował konstrukcj i działanie elementów zestawu w zgodzie z normami Unii Europejskiej . Jednak e nale y
sprawdzi czy rozumienie wszystkich norm jest zgodne z tym , jakie jest w danym kraju .
Flexi-Force B.V.
P.O. Box 37, 3770 AA Barneveld
The Netherlands
Tel.
+31-(0)342-427777
Fax.
+31-(0)342-414679
E-mail: [email protected]
Internet: www.flexiforce.com
HANDLEIDINGEN\ALU manual GB.ma3
2
MANUAL
POŁO ENIE PROFILI
USZCZELKA GUMOWA, SYMBOL ARE (POJEDYNCZA SZYBA)
SYMBOL ARD (PODWÓJNA SZYBA)
LISTWA PRZYOKIENNA PVC , SYMBOL APE6000
(POJEDYNCZA SZYBA), SYMBOL APD6000
(PODWÓJNA SZYBA)
(od wewn trz bramy)
(od zewn trz bramy)
PROFIL GÓRNY,
SYMBOL A4T7200 (STANDARD)
SYMBOL A4R7200 (WZMOCNIONY)
SYMBOL A5R7200 (Z ZEWN TRZN
LISTW WZMACNIAJ C -L)
PROFIL RODKOWY, SYMBOL A2M7200
PROFIL DOLNY, SYMBOL A3B7200
PROFIL BOCZNY,GÓRNY I DOLNY
SYMBOL A1E7200 (POJEDYNCZE
ZAWIASY BOCZNE)
SYMBOL A1D7200 (PODWÓJNE
ZAWIASY BOCZNE)
USZCZELKA GUMOWA, SYMBOL ARS (W
PRZESTRZENI POMI DZY SEKCJAMI)
UWAGA : Stosuj c okna plastikowe SAN , nale y pami ta aby do ich
czyszczenia u ywa tylko czystej wody. Wycieranie ich na sucho mo e
spowodowa powstanie rys !!
Profile aluminiowe po zło eniu mog by czyszczone preparatem o
nazwie “Eloxal” .
3
MANUAL
PRODUKCJA I MONTA PRZESZKLONYCH SEKCJI ALUMINIOWYCH
1. CI CIE PROFILI NA PO
DAN DŁUGO
2. CI CIE PROFILI NA PO
DAN DŁUGO
6,5
3. WYMIARY OTWORU
4. POŁO ENIE I WYMIARY OTWORU
5. WIERCENIE OTWORÓW W POZIOMYM PROFILU
GÓRNYM
6. WIERCENIE OTWORÓW W POZIOMYM PROFILU
DOLNYM
4
MANUAL
7. OBSZAR FREZOWAIA POD GÓRNY UCHWYT ROLKI
8. WYCI CIE FREZEM PROFILA WZMACNIAJ CEGO-L
9. WYCI CIE FREZEM PROFILA WZMACNIAJ CEGO-L
10. FREZOWANIE KRAW DZI Ł CZENIOWEJ PROFILI
11. KSZTAŁT I WYMIARY FREZU
12. WYGL D POWIERZCHNI PROFILA PO FREZOWANIU
5
MANUAL
13. PROFIL BOCZNY PO FREZOWANIU
14. WYGŁADZANIE OSTRYCH KRAW DZI
15. PROFIL RODKOWY PO FREZOWANIU
16. WYGŁADZANIE OSTRYCH KRAW DZI
WA NE! ZASTOSOWANIE WST PNIE WYFREZOWANYCH PROFILI Z FIRMY FLEXI-FORCE POZWALA UNIKN
ZAKUPU KOSZTOWNEGO OPRZYRZ DOWANIA !
6
MANUAL
17. SKR CENIE PROFILI NA GÓRZE SEKCJI
18. SKR CENIE PROFILI NA DOLE SEKCJI
19. WYGL D POŁ CZENIA
20.WYGL D POŁ CZENIA BOCZNEGO SEKCJI
21. KONTROLA WYSOKO CI SEKCJI
22. SKR CENIE PROFILI RODKOWYCH
23. MONTA PROFILI RODKOWYCH (OD WEWN TRZ)
24. KONTROLA WYMIARÓW OTWORU OKIENNEGO (OD
WEWN TRZ)
(ROZMIAR OKNA = WYMIAR OTWORU MINUS 10 MM)
7
MANUAL
25. OSTATECZNE SKR CENIE SEKCJI
26. WYGL D POŁ CZENIA RODKOWEGO SEKCJI
27. WIERCENIE OTWORÓW POD UCHWYTY GÓRNE
ROLKI WEDŁUG SZABLONU
28. UKŁAD OTWORÓW POD ZAWIASY I UCHWYTY
ROLEK
29. WIERCENIE OTWORÓW POD ZAWIASY RODKOWE
WEDŁUG SZBLONU
30. UKŁAD OTWORÓW POD ZAWIASY RODKOWE
8
MANUAL
31. WYGL D SEKCJI WRAZ Z NAKLEJK
INFORMACYJN
32. PO ZAKO CZENIU MONTA U PROFILI MO NA
ROZPOCZ WSTAWIANIE OKIEN
33. CI CIE LISTEW PRZYOKIENNYCH DO PO DANEJ
DŁUGO CI RÓWNEJ SZEROKO CI OTWORU
34. JEDNOCZESNE CI CIE KILKU LISTEW
PRZYOKIENNYCH
35. WKŁADANIE SZYBY ( ROZMIAR SZYBY = ROZMIAR
OTWORU – 10 MM )
36. MOCOWANIE GÓRNEJ I DOLNEJ LISTWY
PRZYOKIENNEJ
9
MANUAL
37. MOCOWANIE BOCZNYCH LISTEW PRZYOKIENNYCH 38. OBRÓCI PANEL
39. CI CIE GUMOWEJ USZCZELKI ZEWN TRZNEJ DO
ODPOWIEDNIEJ DŁUGO CI (!ROZMIAR GUMY =
ROZMIAR OTWORU + 2CM WI CEJ!!)
40. NAKŁADANIE WARSTWY MYDŁA POMI DZY SZYB
A PROFILEM ALUMINIOWYM
41. WKŁADANIE USZCZELKI GUMOWEJ POMI DZY
SZYB A PROFIL ALUMINIOWY SEKCJI (NALE Y
ROZPOCZ OD ROGÓW !!)
42. WKŁADANIE USZCZELKI GUMOWEJ POMI DZY
SZYB A PROFIL ALUMINIOWY SEKCJI (NAJPIERW
ROGI -> POTEM RODEK)
10
MANUAL
43. CI G DALSZY MOCOWANIA USZCZELKI.
44. CINANIE ROGÓW USZCZELKI
45. DOPASOWANIE NARO NIKA USZCZELEK
46. WYGL D OD WEWN TRZ KOLEJNEJ SEKCJI
47. WCI GANIE USZCZELKI WE WR B W DOLNEJ
CZ CI SEKCJI
48. WYGL D USZCZELKI UMOCOWANEJ W DOLNEJ
CZ CI SEKCJI
49. GOTOWE!
50.
11
