Opis techniczny - Sala gimnastyczna

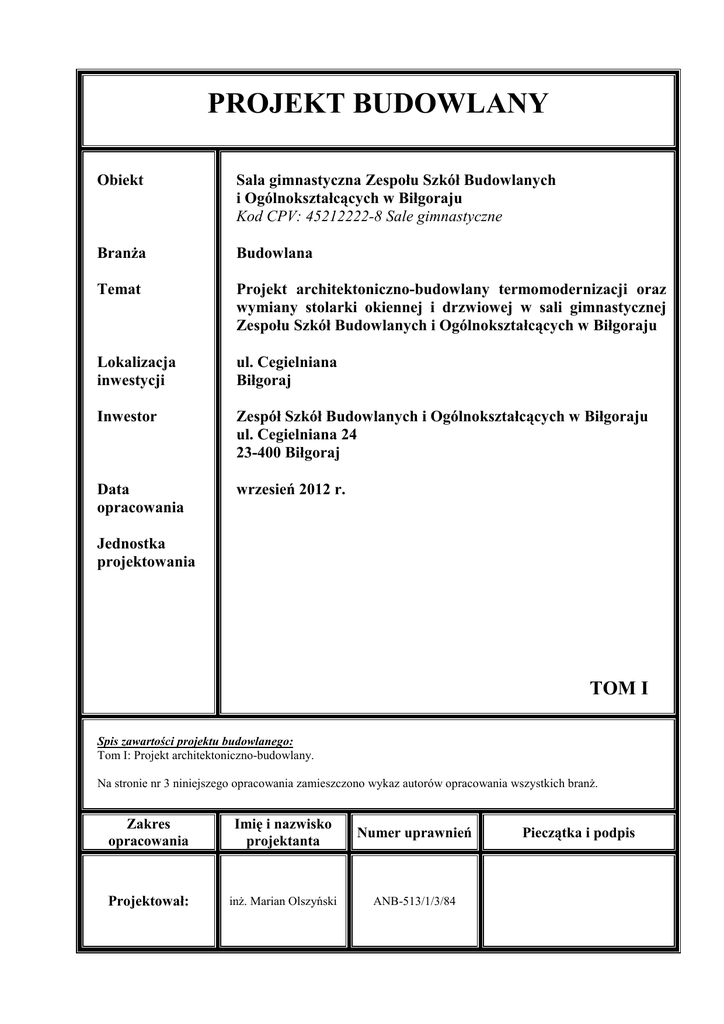

PROJEKT BUDOWLANY
Obiekt
Sala gimnastyczna Zespołu Szkół Budowlanych
i Ogólnokształcących w Biłgoraju
Kod CPV: 45212222-8 Sale gimnastyczne
BranŜa
Budowlana
Temat
Projekt architektoniczno-budowlany termomodernizacji oraz
wymiany stolarki okiennej i drzwiowej w sali gimnastycznej
Zespołu Szkół Budowlanych i Ogólnokształcących w Biłgoraju
Lokalizacja
inwestycji
ul. Cegielniana
Biłgoraj
Inwestor
Zespół Szkół Budowlanych i Ogólnokształcących w Biłgoraju
ul. Cegielniana 24
23-400 Biłgoraj
Data
opracowania
wrzesień 2012 r.
Jednostka
projektowania
TOM I
Spis zawartości projektu budowlanego:
Tom I: Projekt architektoniczno-budowlany.
Na stronie nr 3 niniejszego opracowania zamieszczono wykaz autorów opracowania wszystkich branŜ.
Zakres
opracowania
Imię i nazwisko
projektanta
Numer uprawnień
Projektował:
inŜ. Marian Olszyński
ANB-513/1/3/84
Pieczątka i podpis
2
Spis zawartości opracowania – projekt architektoniczno-budowlany
Lp.
Element opracowania
Skala
Nr strony
/ rysunku
1
1.
Strona tytułowa
2.
Spis zawartości opracowania
2
3.
Wykaz autorów opracowania
3
4.
Opis techniczny do projektu architektoniczno-budowlanego
4
5.
Informacja dotycząca bezpieczeństwa i ochrony zdrowia
9
6.
Schemat budynku
skala 1:200
19
7.
Elewacja frontowa
skala 1:100
20
8.
Elewacja tylna
skala 1:100
21
9.
Elewacja tylna wewnętrzna
skala 1:100
22
10.
Elewacja boczna
skala 1:100
23
11.
Elewacja boczna
skala 1:100
24
12.
Zestawienie stolarki okiennej
25
13.
Zestawienie ślusarki okiennej
26
14.
Zestawienie ślusarki drzwiowej
27
15.
Szczegóły ocieplenia
28
16.
Szczegóły ocieplenia
29
17.
Szczegóły ocieplenia
30
18.
Szczegóły ocieplenia
31
19.
Szczegóły ocieplenia
32
20.
Szczegóły elementów budynku
skala 1:20
33
21.
Rzut zewnętrznych schodów ewakuacyjnych
skala 1:50
34
22.
Elewacja frontowa (wariant B)
skala 1:100
35
23.
Schemat przebudowy witryny frontowej w poziomie parteru (wariant B)
skala 1:100
36
24.
Zestawienie ślusarki okiennej(wariant B)
37
25.
Załącznik nr 1 – Oświadczenie do projektu, uprawnienia budowlane,
zaświadczenie o przynaleŜności do Izby InŜynierów Budownictwa
38
3
Wykaz autorów opracowania
BranŜa
Zakres
opracowania
Projektował
Budowlana
Sprawdził
Imię i nazwisko
Numer uprawnień
inŜ. Marian Olszyński
ANB-513/1/3/84
Podpis
4
Opis techniczny
do projektu architektoniczno-budowlanego termomodernizacji oraz wymiany stolarki okiennej
i drzwiowej w sali gimnastycznej Zespołu Szkół Budowlanych i Ogólnokształcących w Biłgoraju
1. Dane ogólne
1.1. Podstawa opracowania
Podstawę opracowania stanowią:
•
Zlecenie inwestora i uzgodnienia z inwestorem,
•
Inwentaryzacja budowlana (pomiary) i archiwalne dokumentacje techniczne,
•
Dokumentacja fotograficzna,
•
Audyt energetyczny dla przedsięwzięcia termomodernizacyjnego,
•
Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity: DzU z 2010 r. Nr 243,
poz. 1623, z późn. zm.),
•
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU z 2002 r. Nr 75,
poz. 690; DzU z 2003 r. Nr 33, poz. 270; DzU z 2004 r. Nr 109, poz. 1156; DzU z 2008 r.
Nr 201, poz. 1238; DzU z 2008 r. Nr 228, poz. 1514; DzU z 2009 r. Nr 56, poz. 461),
•
Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia
2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (DzU z 2012 r. Nr 81,
poz. 462),
•
Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego
zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót
budowlanych oraz programu funkcjonalno-uŜytkowego (DzU z 2004 r. Nr 202, poz. 2072;
DzU z 2005 r. Nr 75, poz. 664),
•
Warunki techniczne wykonania i odbioru robót budowlanych,
•
Polskie Normy oraz literatura fachowa.
1.2. Zakres opracowania
Zakres
opracowania
obejmuje
wykonanie
projektu
architektoniczno-budowlanego
termomodernizacji oraz wymiany stolarki okiennej i drzwiowej w sali gimnastycznej Zespołu Szkół
Budowlanych i Ogólnokształcących w Biłgoraju.
W wariancie podstawowym istniejące powierzchnie przeszklone pozostają bez zmian.
W miejsce ślusarki z kształtowników stalowych (nie spełniającej wymagań normowych ochrony
cieplnej) zaprojektowano ślusarkę okienną i drzwiową z profili aluminiowych.
5
W zakresie rozwiązań projektowych dla elewacji frontowej zamieszczono ponadto wariantowe
rysunki przebudowy witryny frontowej w poziomie parteru. Wariant ten opracowano dla sytuacji,
gdy z punktu widzenia inwestora korzystne okaŜe się zmniejszenie powierzchni przeszkleń
tej witryny na rzecz częściowego wymurowania ścian osłonowych w technologii tradycyjnej.
Rysunki dotyczące tego wariantu są oznaczone numerami 17, 18, 19.
W obrębie opracowania zamieszczono informację dotyczącą bezpieczeństwa i ochrony
zdrowia.
1.3. Cel opracowania
Celem opracowania jest sporządzenie dokumentacji technicznej stanowiącej podstawę
realizacji przedmiotowej inwestycji.
Niniejsza dokumentacja stanowić będzie równieŜ podstawę opracowania przedmiarów robót
i specyfikacji technicznych wykonania i odbioru robót budowlanych.
2. Rozwiązania materiałowe – termomodernizacja (wariant A, podstawowy)
2.1. Stolarka okienna i drzwiowa
Okna w sali gimnastycznej aluminiowe nieotwierane z profili gr. 75 mm (uchylne małe okna
wg istniejącego podziału, otwieranie przy uŜyciu mechanizmu), ‘profil ciepły’, z zewnętrznym
profilem wzmacniającym, o współczynniku przenikania ciepła okna U ≤ 1,10 [W/m2 x K], szklone
szkłem bezpiecznym.
Okna w sali gimnastycznej moŜna równieŜ wykonać w wariancie, dla którego pakiet szyb
ma budowę: szyba zewnętrzna – absorpcyjna, szyba wewnętrzna – bezpieczna hartowana (przyjęta
budowa pakietu szyb: 6-16-6 mm). Kolor barwienia szyb zewnętrznych oraz wybór wariantu
przeszklenia do uzgodnienia z inwestorem.
Okna zaplecza sali gimnastycznej z PCV, dwuszybowe, profil pięciokomorowy w kolorze
białym, szklone szkłem bezpiecznym, z mikrouchyleniem lub wyposaŜone w nawiewniki
higrosterowane, o współczynniku przenikania ciepła U ≤ 1,10 [W/m2 x K].
Podokienniki zewnętrzne z blachy stalowej powlekanej.
Drzwi aluminiowe z profili gr. 75 mm, ‘profil ciepły’, z dolnym panelem pełnym, szklone
szkłem bezpiecznym, o współczynniku przenikania ciepła U ≤ 1,10 [W/m2 x K], szer. skrzydła
zasadniczego min. 90 cm. Drzwi wyposaŜone w samozamykacze mechaniczne.
2.2. Roboty termomodernizacyjne (docieplenie)
Ocieplenie ścian zewnętrznych płytami styropianowymi odmiany EPS 70 gr. 12 cm
frezowanymi metodą ‘lekką-mokrą’, wraz z przygotowaniem podłoŜa (gruntowanie preparatem
6
wzmacniającym podłoŜe) i montaŜem dybli plastykowych. Wyprawa elewacyjna cienkowarstwowa
z tynku akrylowego o ziarnie 2 mm, wykonana ręcznie.
Ocieplenie ościeŜy płytami styropianowymi odmiany EPS 70 gr. 3 cm metodą ‘lekką-mokrą’,
wraz z przygotowaniem podłoŜa (gruntowanie preparatem wzmacniającym podłoŜe) i montaŜem
dybli plastykowych. Wyprawa elewacyjna cienkowarstwowa z tynku akrylowego o ziarnie 2 mm,
wykonana ręcznie.
OścieŜa okien i drzwi oraz naroŜa budynku zabezpieczone naroŜnikami aluminiowymi
z warstwą siatki. Listwa startowa aluminiowa.
Ocieplenie cokołów płytami styropianowymi ekstrudowanymi odmiany XPS gr. 12 cm
frezowanymi metodą "lekką-mokrą", wraz z przygotowaniem podłoŜa (gruntowanie preparatem
wzmacniającym podłoŜe) i montaŜem dybli plastykowych. Wyprawa elewacyjna cienkowarstwowa
z tynku mozaikowego o ziarnie 2 mm, wykonana ręcznie.
2.3. Elementy zewnętrzne
Opaska przy budynku z kostki brukowej betonowej szarej gr. 6 cm na podsypce cementowopiaskowej. Warstwa odsączająca z piasku o grubości po zagęszczeniu 10 cm. ObrzeŜa betonowe
o wym. 6x20 cm, spoiny wypełnione zaprawą cementową. Ława pod obrzeŜa z pospółki.
Koryta odwadniające pod rury spustowe z prefabrykatów betonowych o grub. 15 cm
na podsypce cementowo-piaskowej.
3. Rozwiązania materiałowe – wymiana stolarki okiennej w elewacji frontowej
(wariant B)
3.1. Zamurowania uzupełniające
Zamurowanie części powierzchni witryny frontowej ścianą gr. 24 cm z bloczków
gazobetonowych odmiany 500 na zaprawie cem-wap. klasy 5 MPa.
NadproŜa uzupełniające Ŝelbetowe, monolityczne, wykonane z betonu klasy C12/15, o wym.
przekroju 24x40 cm. Zbrojone prętami # 12 ze stali klasy A-III (34GS), ze strzemionami ø 6 ze stali
klasy A-0 (St0S).
Trzpienie uzupełniające Ŝelbetowe, monolityczne, wykonane z betonu klasy C12/15, o wym.
przekroju 24x30 cm. Zbrojone prętami # 12 ze stali klasy A-III (34GS), ze strzemionami ø 6 ze stali
klasy A-0 (St0S).
Trzpienie wyznaczają krawędzie otworów przeznaczonych do zamontowania okien
aluminiowych.
Pozostałe rozwiązania materiałowe pozostają bez zmian (jak w wariancie podstawowym).
7
4. Charakterystyka energetyczna obiektu
Z uwagi na to, Ŝe wykonany został audyt energetyczny na termomodernizację obiektu
będącego
przedmiotem
opracowania,
nie
zachodzi
konieczność
dokonywania
obliczeń
sprawdzających parametry ochrony cieplnej budynku. Wszelkie niezbędne obliczenia zawarte
są we wspomnianym audycie.
Wyciąg z audytu energetycznego dla przedsięwzięcia termomodernizacyjnego:
Do realizacji przyjęto wariant WI, który traktuje przedsięwzięcie termomodernizacyjne
budynku w sposób kompleksowy.
Prace wynikające z audytu polegają na:
wykonaniu dokumentacji termomodernizacji budynku,
wykonaniu dokumentacji wymiany instalacji centralnego ogrzewania,
wykonaniu nowej instalacji c.o. z rur stalowych z grzejnikami płytowymi wyposaŜonymi
w zawory termostatyczne,
wykonaniu docieplenia wszystkich ścian zewnętrznych metodą "lekką mokrą" (bezspoinową –
BSO) na styropianie o grubości d = 12 cm, tynk dowolnego rodzaju,
wykonaniu
robót
koniecznych
(przygotowawczych
i
towarzyszących)
związanych
z dociepleniem ścian, remont cokołu,
wymianie okien drewnianych na okna z PCV, z szybą zespoloną jednokomorową, wyposaŜone
w nawiewniki higrosterowane, współczynnik przenikania ciepła dla całego okna U < 1,80
[W/m2·K],
wymianie okien stalowych i aluminiowych zimnych na okna aluminiowe z tzw. „ciepłego
profilu”, z szybą zespoloną jednokomorową, współczynnik przenikania ciepła dla całego okna
U < 1,80 [W/m2·K],
wymianie „starych” drzwi wejściowych do budynku na drzwi aluminiowe z tzw. „ciepłego
profilu”, z szybą zespoloną jednokomorową, o współczynniku przenikania ciepła dla całych
drzwi U < 1,90 [W/m2·K].
UWAGA!
1. Wszystkie roboty wykonać zgodnie z Polskimi Normami oraz wiedzą i sztuką budowlaną.
2. Roboty budowlane mogą być prowadzone jedynie pod kierunkiem osoby posiadającej
odpowiednie uprawnienia budowlane do pełnienia samodzielnych funkcji technicznych
w budownictwie.
8
3. Kolorystyka elewacji zostanie ustalona przez inwestora w porozumieniu z projektantem.
Opracował:
