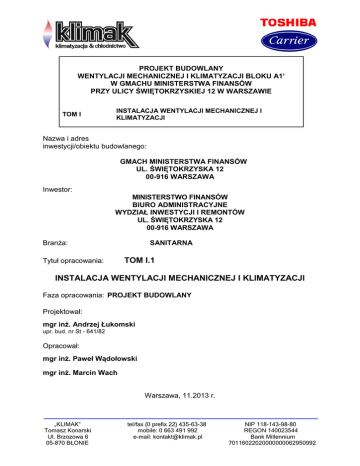

PROJEKT_bs_ A1

PROJEKT BUDOWLANY
WENTYLACJI MECHANICZNEJ I KLIMATYZACJI BLOKU A1’
W GMACHU MINISTERSTWA FINANSÓW
PRZY ULICY ŚWIĘTOKRZYSKIEJ 12 W WARSZAWIE
TOM I
INSTALACJA WENTYLACJI MECHANICZNEJ I
KLIMATYZACJI
Nazwa i adres
inwestycji/obiektu budowlanego:
GMACH MINISTERSTWA FINANSÓW
UL. ŚWIĘTOKRZYSKA 12
00-916 WARSZAWA
Inwestor:
MINISTERSTWO FINANSÓW
BIURO ADMINISTRACYJNE
WYDZIAŁ INWESTYCJI I REMONTÓW
UL. ŚWIĘTOKRZYSKA 12
00-916 WARSZAWA
SANITARNA
Branża:
Tytuł opracowania:
TOM I.1
INSTALACJA WENTYLACJI MECHANICZNEJ I KLIMATYZACJI
Faza opracowania: PROJEKT BUDOWLANY
Projektował:
mgr inż. Andrzej Łukomski
upr. bud. nr St - 641/82
Opracował:
mgr inż. Paweł Wądołowski
mgr inż. Marcin Wach
Warszawa, 11.2013 r.
„KLIMAK”
Tomasz Konarski
Ul. Brzozowa 6
05-870 BŁONIE
tel/fax {0 prefix 22} 435-63-38
mobile: 0 663 491 992
e-mail: [email protected]
NIP 118-143-98-80
REGON 140023544
Bank Millennium
70116022020000000062950992
SPIS ZAWARTOŚCI:
- OŚWIADCZENIE PROJEKTANTA
1. Przedmiot opracowania
2. Podstawa opracowania
3. Cel opracowania
4. Charakterystyka obiektu
5. Zakres opracowania
6. Wentylacja mechaniczna
7. Instalacja klimatyzacji
8. Materiały i wykonanie
9. Wytyczne branżowe
10.
Regulacja instalacji
11.
Eksploatacja i serwis instalacji wentylacyjno-klimatyzacyjnej
12.
Uwagi końcowe
13.
Informacja BIOZ.
14.
Spis rysunków
„KLIMAK”
Tomasz Konarski
Ul. Brzozowa 6
05-870 BŁONIE
tel/fax {0 prefix 22} 435-63-38
mobile: 0 663 491 992
e-mail: [email protected]
NIP 118-143-98-80
REGON 140023544
Bank Millennium
70116022020000000062950992
Oświadczenie projektanta
o sporządzeniu projektu budowlanego zgodnie z obowiązującymi
przepisami oraz zasadami wiedzy technicznej
Ja niżej podpisany:
Andrzej Łukomski
Nr. Upr. Bud.:
St-641/82
Oświadczam, że projekt budowlany, dotyczący:
WENTYLACJI MECHANICZNEJ I KLIMATYZACJI BLOKU A1’
ORAZ KLIMATYZACJI BLOKU A2’
W GMACHU MINISTERSTWA FINANSÓW
PRZY ULICY ŚWIĘTOKRZYSKIEJ 12 W WARSZAWIE
opracowany na rzecz Inwestora:
MINISTERSTWO FINANSÓW
BIURO ADMINISTRACYJNE
WYDZIAŁ INWESTYCJI I REMONTÓW
UL. ŚWIĘTOKRZYSKA 12
00-916 WARSZAWA
został opracowany zgodnie z obowiązującym prawem oraz zasadami wiedzy
technicznej oraz jest kompletny z punktu widzenia celu któremu ma służyć.
20.11.2013 r.
Data złożenia oświadczenia
„KLIMAK”
Tomasz Konarski
Ul. Brzozowa 6
05-870 BŁONIE
Czytelny podpis składającego oświadczenie
tel/fax {0 prefix 22} 435-63-38
mobile: 0 663 491 992
e-mail: [email protected]
NIP 118-143-98-80
REGON 140023544
Bank Millennium
70116022020000000062950992
Opis techniczny
1. Przedmiot opracowania
Przedmiotem opracowania jest projekt instalacji wentylacji mechanicznej
nawiewno-wywiewnej bloku A1’ gmachu Ministerstwa Finansów przy ul.
Świętokrzyskiej 12 w Warszawie.
2. Podstawa opracowania
•
•
•
•
•
•
•
•
obmiar architektoniczny,
wizja lokalna,
uzgodnienia z Inwestorem,
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie
warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
(wraz ze zmianami),
Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 października
1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (wraz
ze zmianami),
PN-76/B-03420 Wentylacja i klimatyzacja - Parametry obliczeniowe powietrza
zewnętrznego
PN-78/B-03421 Wentylacja i klimatyzacja - Parametry obliczeniowe powietrza
wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania
ludzi.
PN-87/B-2151/02 Akustyka budowlana. Ochrona przed hałasem pomieszczeń
w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniach.
3. Cel opracowania
Celem niniejszego opracowania jest zaprojektowanie instalacji wentylacji
mechanicznej i klimatyzacji dla powierzchni objętych zakresem opracowania z
uwzględnieniem specyfiki obiektu oraz jego funkcji.
4. Charakterystyka obiektu.
Zgodnie z książką obiektu budowlanego:
Powierzchnia użytkowa budynku ogółem wynosi 45 738,08 m²,
Kubatura budynku ogółem wynosi 212 967 m³,
Działka nr 62, obręb ewidencyjny nr 5-03-07, jednostka ewidencyjna 146510-8,
przy ul. Świętokrzyskiej 12 w dzielnicy Śródmieście m. st. Warszawy
Właściciel: Skarb Państwa, trwały zarząd Ministerstwa Finansów
Dla przedmiotowej nieruchomości prowadzona jest Księga Wieczysta nr KW 137931
Budynek wykonany w latach 50-tych w technologii tradycyjnej, w konstrukcji szkieletu
żelbetowego o układzie poprzecznym, trzytraktowym. Zewnętrzne ściany wypełniające z
„KLIMAK”
Tomasz Konarski
Ul. Brzozowa 6
05-870 BŁONIE
tel/fax {0 prefix 22} 435-63-38
mobile: 0 663 491 992
e-mail: [email protected]
NIP 118-143-98-80
REGON 140023544
Bank Millennium
70116022020000000062950992
cegły dziurawki grubości 41 cm, licowane kamieniem i (cykliną) tynkiem. Wewnętrzne
ścianki działowe z cegły dziurawki grubości 6 cm i 13 cm oraz z konstrukcji drewnianych.
Budynek usytuowany w strefie zabudowy podlegającej ochronie Konserwatora
Zabytków. Obiekt z trzech stron otoczony jest ulicami Świętokrzyską, Czackiego i
Traugutta a z czwartej strony od ul. Krakowskie Przedmieście, budynkiem Uniwersytetu i
składa się z 7 bloków oznaczonych umownie literami A1, A2, B, C1, C2, D i E
tworzących kształt niepełnej litery H; z wewnętrznym patio, dziedzińcem, parkingiem
i dwoma bramami przejazdowymi. Budynek w części najwyższej ma 6 kondygnacji
nadziemnych, w pozostałej 5 kondygnacji, w części podziemnej usytuowano piwnice
i garaże.
Blok A1 oraz blok A2 to obiekty 5-cio kondygnacyjne (parter + cztery pietra) z
nieużytkowym poddaszem. Blok A1 oraz A2 są budynkami biurowymi. W jednym i drugi
bloku po obu stronach korytarzy rozmieszczone są pomieszczenia biurowe, sanitariaty
oraz pomieszczenia pomocnicze (socjalne). Dwa skrzydła części bloku A1 oraz A2
połączone są hallem z windą i klatką schodową.
5. Zakres opracowania
Zakresem niniejszego opracowania są objęte:
instalacja wentylacji mechanicznej nawiewno-wywiewnej bloku A1’dla pomieszczeń
biurowych i pomocniczych bez uwzględnienia wentylacji toalet, klatek schodowych
oraz wentylacji pożarowej.
Instalacja klimatyzacji bloku A1’ dla pomieszczeń biurowych i pomocniczych wraz z
instalacją odpływu skroplin.
6. Wentylacja mechaniczna
6.1 Wartości temperaturowe i wilgotnościowe
Parametry powietrza zewnętrznego: PN-76/B-03420
LATO:
t = 30 oC
 = 45%
ZIMA:
t = -20 oC
 = 100%
Parametry powietrza wewnętrznego: PN-78/B-03421
LATO:
t = 24 2oC
 = nieregulowana
ZIMA:
t = 20 2oC
 = nieregulowana
„KLIMAK”
Tomasz Konarski
Ul. Brzozowa 6
05-870 BŁONIE
tel/fax {0 prefix 22} 435-63-38
mobile: 0 663 491 992
e-mail: [email protected]
NIP 118-143-98-80
REGON 140023544
Bank Millennium
70116022020000000062950992
6.2 Opis techniczny instalacji
Celem zapewnienia odpowiednich warunków higienicznych zaprojektowano
instalację wentylacji mechanicznej dla pomieszczeń biurowych bloku A1’. Powietrze
jest obrabiane termicznie w centrali wentylacyjnej umiejscowionej na poddaszu
budynku. Dalej jest prowadzone dwoma pionami zlokalizowanymi w hallu windowym
zgodniez z częścią rysunkową. Przejście instalacji w rejonie poddasza zaznaczono
na rysunku, należy na poziomie +4 poprowadzić kanały tak aby połączyć zaznaczone
piony z wyjściem z poddasza. Czerpnie i wyrzutnie dla centrali wentylacyjnej
wykonać w formie puszek przyłączonych do ażurowych powierzchni ścian.
Rozprowadzenie powietrza na poszczególnych piętrach kanałami prostokątnymi oraz
spiro zgodnie z częścią rysunkową. Kanały nawiewne – izolacja termiczna zgodnie z
rozporządzeniem Ministra Infrastruktury Dz.U. 2002 nr 75 poz. 690. Instalacje
kanałowe mocowane do stropu z wykorzystaniem typowych zawiesi systemowych.
Powietrze nawiewane do pomieszczeń będzie z wykorzystaniem kratek nawiewnych
i skrzynek rozprężnych izolowanych od wewnątrz matą K-flex gr. 6mm oraz zaworów
powietrznych. Regulacja instalacji za pomocą zdławienia na przepustnicach
regulacyjnych.
Celem zapewnienia odpowiednich warunków zaprojektowano następujące układy
wentylacyjne:
N1
Układ N1 jest układem nawiewnym, dostarcza świeże i obrobione termicznie
powietrze do poszczególnych pomieszczeń biurowych bloku A1’. Czerpnia powietrza
zintegrowana z centralą wentylacyjną , posiadająca skuteczny rozdział powietrza
nawiewanego i wywiewanego znajduje się na dachu budynku na króćcu wlotowym
centrali wentylacyjnej. Dla potrzeb układu N1 projektuje się centralę nawiewno –
wywiewną (oznaczenie na rys. WENT 1) Remak, lub równoważną, o wydajności
15935 m3/h nawiew oraz 14315 m3/h wywiew, wyposażoną w wentylatory, filtry,
nagrzewnicę freonową, glikolowy wymiennik ciepła do odzysku oraz kompletną
automatykę sterującą .Powietrze w centrali jeśli trzeba jest podgrzewane za pomocą
wbudowanej nagrzewnicy freonowej, następnie poprzez sieć kanałów wentylacyjnych
trafia do poszczególnych pomieszczeń bloku A1’. Ilości powietrza nawiewanego
zgodnie z tabelą wydatków powietrza oraz oznaczeniami na rysunku.
Układ N1 dostarcza również powietrze do korytarzy budynku, kompensując
powietrze usuwane przez wentylację wywiewną z toalet (poza zakresem
opracowania).
Centrala posadowiona na dachu budynku, zgodnie z projektem wykonawczym
branży konstrukcyjno-budowlanej.
Celem zapewnienia bezpieczeństwa oraz zgodności z wymogami ochrony
przeciwpożarowej projektuje się na instalacji kanałowej wydzielenie stref korytarzy a
także poszczególnych kondygnacji za pomocą klap przeciwpożarowych klasy
EIS120.
Piony wentylacyjne zabudowane w hallu windowym ściankami GK systemowymi
celem zapewnienia walorów estetycznych. Należy przewidzieć rewizje w zabudowie
do klap ppoż.
„KLIMAK”
Tomasz Konarski
Ul. Brzozowa 6
05-870 BŁONIE
tel/fax {0 prefix 22} 435-63-38
mobile: 0 663 491 992
e-mail: [email protected]
NIP 118-143-98-80
REGON 140023544
Bank Millennium
70116022020000000062950992
W1
Układ W1 jest układem wywiewnym, usuwa zużyte powietrze z poszczególnych
pomieszczeń biurowych bloku A1’. Wyrzutnia powietrza , projektowana przez
analogię jak czerpnia powietrza. Dla potrzeb układu W1 projektuje się centralę
nawiewno – wywiewną Prod. Remak, AeroMaster Cirrus lub równoważną, o
wydajności 15935 m3/h nawiew oraz 14315 m3/h wywiew, wyposażoną w
wentylatory, filtry, nagrzewnicę freonową, obrotowy wymiennik ciepła dla odzysku
oraz automatykę sterującą. Ilości powietrza wywiewanego zgodnie z tabelą
wydatków powietrza oraz oznaczeniami na rysunku.
Centrala posadowiona na poddaszu budynku, zgodnie z projektem wykonawczym
branży konstrukcyjno-budowlanej.
Szafę automatyki zlokalizować na poddaszu budynku w sąsiedztwie miejsca
posadowienia centrali wentylacyjnej. Szczegółową lokalizację uzgodnić z
Inwestorem.
Celem zapewnienia bezpieczeństwa oraz zgodności z wymogami ochrony
przeciwpożarowej projektuje się na instalacji kanałowej wydzielenie stref korytarzy a
także poszczególnych kondygnacji za pomocą klap przeciwpożarowych klasy
EIS120.
Piony wentylacyjne zabudowane w hallu windowym ściankami GK systemowymi
celem zapewnienia walorów estetycznych. Należy przewidzieć rewizje w zabudowie
do klap ppoż. Celem zapewnienia walorów estetycznych należy przewidzieć
wykonanie pełnego sufitu podwieszanego modułowego w przestrzeni korytarzy, z
uwzględnieniem dostosowania oświetlenia, rozmieszczenia czujek ppoż i innych
instalacji technicznych budynku szczegóły wg. projektu wykonawczego branży
elektrycznej.
6.3 Układ dogrzewania powietrza
W okresie zimowym a także w okresach przejściowych konieczne jest podgrzanie
powietrza zewnętrznego do parametrów temperaturowych pomieszczeń.
W tym celu projektuje się wyposażenie centrali wentylacyjnej N1W1 w nagrzewnicę
freonową bezpośredniego odparowania połączoną rurociągiem miedzianym z
agregatem – pompą ciepła np. Prod. Toshiba MMY-MAP1204HT8-E oraz MMYMAP1604HT8-E. Układ należy wyposażyć w adapter pozwalający na komunikcję
układu sterowania pompy ciepła i automatyki centrali wentylacyjnej. Centrala
wentylacyjna posiada wystarczającą rezerwę miejsca na zastosowanie nagrzewnicy
wodnej, dopuszcza się zmianę systemu dogrzewania na system oparty o
nagrzewnicę wodną oraz węzeł zasilający – medium glikol etylenowy o stężeniu
minimalnie 40%.
6.5 Praca instalacji wentylacji
W czasie standardowych godzin pracy biur dla instalacji wentylacyjno-klimatyzacyjnej
przewiduje się ciągłe działanie. Poza okresem użytkowania dopuszcza się
zmniejszenie wydajności do 30% wydajności nominalnej.
„KLIMAK”
Tomasz Konarski
Ul. Brzozowa 6
05-870 BŁONIE
tel/fax {0 prefix 22} 435-63-38
mobile: 0 663 491 992
e-mail: [email protected]
NIP 118-143-98-80
REGON 140023544
Bank Millennium
70116022020000000062950992
7. Instalacja klimatyzacji
Celem zapewnienia komfortu termicznego w pomieszczeniach biurowych
projektuje się system klimatyzacji bloku A1’.
Zaprojektowano system klimatyzacji oparty na zmiennym przepływie czynnika
chłodniczego (VRF) np. Prod. Toshiba SMMSi lub równoważny.
Z uwagi na zróżnicowane zyski ciepła w poszczególnych pomieszczeniach, dobrano i
zaprojektowano zmienne wielkości jednostek wewnętrznych.
Dobrano i zaprojektowano jednostki wewnętrzne o następujących parametrach przy
założeniach:
Warunki obliczeniowe Chłodzenie: temp. wew. 27°C wg term. suchego/ 19°C wg
term. wilgotnego, temp. zewn. 35°C term. suchego
Ogrzewanie: temp. wew. 20°C wg term. suchego, temp. zewn. 7°C term. suchego /
6°C term. wilgotnego
TYP 1 – np. MMC-AP0073H,
Parametry minimalne: moc chłodnicza nominalna 2,2 kW przy przepływie powietrza
450 m3/h oraz poborze energii elektrycznej 0,018kW, ciśnienie akustyczne 31 dBA.
TYP 2 – np. MMC-AP0093H,
Parametry minimalne: moc chłodnicza nominalna 2,8 kW przy przepływie powietrza
480 m3/h oraz poborze energii elektrycznej 0,021kW, ciśnienie akustyczne 32 dBA.
TYP 3 – np. MMC-AP0123H,
Parametry minimalne: moc chłodnicza nominalna 3,6 kW przy przepływie powietrza
480 m3/h oraz poborze energii elektrycznej 0,021kW, ciśnienie akustyczne 32 dBA
TYP 4 – np. MMC-AP0153H,
Parametry minimalne: moc chłodnicza nominalna 4,5 kW przy przepływie powietrza
560 m3/h oraz poborze energii elektrycznej 0,043kW, ciśnienie akustyczne 36 dBA
TYP 5 – np. MMC-AP0183H,
Parametry minimalne: moc chłodnicza nominalna 5,6 kW przy przepływie powietrza
560 m3/h oraz poborze energii elektrycznej 0,043kW, ciśnienie akustyczne 36 dBA
Dobrano i zaprojektowano jednostki zewnętrzne o następujących parametrach przy
założeniach:
Warunki obliczeniowe Chłodzenie: wewnątrz 27°C termometru suchego/ 19°C term.
wilgotnego, na zewnątrz 35°C term. suchego
Ogrzewanie: wewnątrz 20°C termometru suchego, na zewn ątrz 7°C term. suchego /
6°C term. wilgotnego
Rura standardowa oznacza długość rury głównej 5 m, długość rury rozgałęźnej 2,5 m
i standardową różnicę wysokości 0 m.
10HP – moc nominalna 28,0 kW, EER 3,78, masa 242 kg., pobór mocy elektrycznej
7,41 kW.
12HP – moc nominalna 33,5 kW, EER 3,51 masa 242 kg., pobór mocy elektrycznej
9,55 kW.
16HP – moc nominalna 45,0 kW, EER 3,28 masa 330 kg., pobór mocy elektrycznej
13,7 kW.
„KLIMAK”
Tomasz Konarski
Ul. Brzozowa 6
05-870 BŁONIE
tel/fax {0 prefix 22} 435-63-38
mobile: 0 663 491 992
e-mail: [email protected]
NIP 118-143-98-80
REGON 140023544
Bank Millennium
70116022020000000062950992
Jednostki zewnętrzne zlokalizowane na dachu budynku zgodnie z częścią
rysunkową na konstrukcjach wsporczych wg. projektu wykonawczego branży
konstrukcyjno-budowlanej.
Jednostki wewnętrze zlokalizowane na ścianach pomieszczeń biurowych. Jednsotki
wewnętrzne sterowane za pomocą sterowników przewodowych. Dokładne lokalizacje
jednostek uzgodnić z użytkownikiem.
Rurociągi w pionach prowadzić równolegle obok pionów wentylacyjnych które
zostaną zabudowane w hallu windowym ściankami GK systemowymi celem
zapewnienia walorów estetycznych. Celem zapewnienia walorów estetycznych
należy przewidzieć wykonanie pełnego sufitu podwieszanego modułowego w
przestrzeni korytarzy, z uwzględnieniem dostosowania oświetlenia, rozmieszczenia
czujek ppoż i innych instalacji technicznych budynku szczegóły wg. projektu
wykonawczego branży elektrycznej.
Rozprowadzenie przewodów freonowych od jednostek zewnętrznych do odbiorników
przewodami miedzianymi izolowanymi otuliną NH/Armaflex (czarny kauczuk bez
halogenów, nie wydzielają się korozyjne związki chloru) produkcji np. Thermaflex o
niskim współczynniku przewodności cieplnej oraz wysokiej wartości współczynnika
oporu przeciw dyfuzji pary wodnej.
Rury izolować każdą osobno, nie dopuszczając do przerwania ciągłości izolacji (np.
na grubości przegród czy mocowań). Przewody izolować po wykonaniu prób
ciśnieniowych i odbioru.
Ze względu na to, iż system jest wysokociśnieniowy przewody prowadzić można
bezspadkowo.
Otuliny izolacyjne na dachu należy ochronić płaszczem z blachy stalowej
ocynkowanej, bądź montaż instalacji prowadzić w korycie pełnym z blachy stalowej
ocynkowanej. Rury montować na obejmach zgodnie z zaleceniami producenta.
Należy postępować zgodnie ze standardami dotyczącymi urządzeń elektrycznych
i okablowania wewnątrz budynku.
- W przewodach sterujących łączyć jednostki wewnętrzne, zewnętrzne oraz
wewnętrzne z zewnętrznymi zaleca się stosować dwużyłowe przewody
ekranowane (minimum 1,25mm2) co zapobiega zakłóceniom.
- Instalacja rurowa czynnika chłodniczego oraz odpowiednie okablowanie sterujące
powinny być instalowane blisko siebie.
- Przy równoległym prowadzeniu przewodów zasilających i sterujących należy
układać je w osobnych kanałach kablowych bądź zachowywać odpowiedni odstęp
między nimi. (Natężenie prądu w przewodach zasilających 10 A lub mniej na
300m, 50 A lub mniej na 500m).
Układ okablowania wewnętrznego wg. wytycznych Producenta oraz wg. schematów
instalacji.
Układ klimatyzacji składa się z następujących systemów:
S4.
System S4, składa się agregatów systemów VRF, o mocy odpowiednio 16HP +
12HP + 12HP połączonych w jednym układzie oraz jednostek wewnętrznych typu
ściennego zlokalizowanych zgodnie z częścią rysunkową oraz schematami instalacji.
„KLIMAK”
Tomasz Konarski
Ul. Brzozowa 6
05-870 BŁONIE
tel/fax {0 prefix 22} 435-63-38
mobile: 0 663 491 992
e-mail: [email protected]
NIP 118-143-98-80
REGON 140023544
Bank Millennium
70116022020000000062950992
System obsługuje poziom 0 oraz +1 bloku A1’.
S5.
System S5, składa się agregatów systemów VRF, o mocy odpowiednio 16HP +
16HP + 10HP połączonych w jednym układzie oraz jednostek wewnętrznych typu
ściennego zlokalizowanych zgodnie z częścią rysunkową oraz schematami instalacji.
System obsługuje poziom +2 oraz +3 bloku A1’.
S6.
System S6, składa się agregatów systemów VRF, o mocy odpowiednio 10HP + 8HP
połączonych w jednym układzie oraz jednostek wewnętrznych typu ściennego
zlokalizowanych zgodnie z częścią rysunkową oraz schematami instalacji.
System obsługuje poziom +4 bloku A1’.
S7.
System S7, składa się agregatów systemów VRF, o mocy odpowiednio 16HP +
12HP połączonych w jednym układzie oraz modułu komunikacji z automatyką
centrali wentylacyjnej.
System pracuje w trybie pompy ciepła, zasila nagrzewnicę freonową centrali
wentylacyjnej.
7.1 Sterowanie centralne
Projektuje się wyposażenie instalacji w możliwość zdalnej kontroli parametrów pracy
tj. wprowadzania nastaw, ograniczania możliwości zmian nastaw w zakresach
określonych przez użytkownika, zdalnego włączania i wyłączania, pracy w
harmonogramie czasowym za pomocą modułu sterowania centralnego włączonego
do komputerowej sieci lokalnej z funkcją dostępu przez przeglądarkę internetową.
7.2 Instalacja odprowadzenia skroplin
Należy odprowadzić skroplin z jednostek wewnętrznych do kanalizacji sanitarnej.
Instalację odpływu skroplin projektuje się z rur PP o zmiennych średnicach.
Prowadzenia i średnice rurociągów zgodnie z częścią rysunkową. Projektuje się
wyposażenie jednostek wewnętrznych tam gdzie nie możliwe jest zachowanie
grawitacyjnego spływu w pompę skroplin. Włączeniu do kanalizacji zasyfonować.
7.3 Praca instalacji klimatyzacji.
W czasie standardowych godzin pracy biur dla instalacji klimatyzacyjnej przewiduje
się ciągłe działanie. Poza okresem użytkowania dopuszcza się zwiększenie nastawy
temperatury lub wyłączenie (np. poprzez sterowanie centralne).
„KLIMAK”
Tomasz Konarski
Ul. Brzozowa 6
05-870 BŁONIE
tel/fax {0 prefix 22} 435-63-38
mobile: 0 663 491 992
e-mail: [email protected]
NIP 118-143-98-80
REGON 140023544
Bank Millennium
70116022020000000062950992
8. Materiały i wykonanie
Przed przystąpieniem do prac należy bezwzględnie sprawdzić wszystkie
wymiary w naturze oraz zweryfikować u dostawcy wszystkie dane urządzeń,
zwłaszcza gabarytowe i elektryczne. Wszystkie szczegóły dotyczące realizacji
instalacji nie przedstawione w sposób wyczerpujący w niniejszym opracowaniu
muszą zostać wyjaśnione nadzorem autorskim.
Przewody instalacji wentylacyjnej wykonać wg. PN-B-03434 w klasie N, klasa
szczelności A z blachy stalowej ocynkowanej. Połączenia przewodów wentylacyjnych
należy wykonać zgodnie z wymaganiami PN-B-76002:1996. Do połączeń przewodów
prostokątnych zaleca się stosowanie ramek z profili blaszanych szerokości: 20 mm,
30 mm. Połączenia przewodów i kształtek okrągłych typu spiro wykonać jako
kołnierzowe na wsuwkę. Przewody elastyczne typu Flex łączyć ze sztucerami za
pomocą opasek zaciskowych i taśm samoprzylepnych. Przewody i kształtki powinny
mieć powierzchnię gładką, bez wgnieceń i uszkodzeń powłoki ochronnej.
Technologiczne ubytki powłoki ochronnej powinny być zabezpieczone środkami
antykorozyjnymi. Przy przechowywaniu i transporcie przewody i kształtki zaleca się
chronić przed opadami atmosferycznymi. Nie należy dopuścić do powstania
uszkodzeń mechanicznych ani uszkodzeń powłoki ochronnej. Projektowane
przewody podwieszać do istniejących konstrukcji przy pomocy typowych zawiesi
wentylacyjnych z możliwością regulacji.
Montaż izolacji termicznej wykonać przy pomocy szpilek mocujących
(zgrzewanych, spawanych lub klejonych) oraz taśm lub obejm. Warstwę maty należy
nałożyć na zamocowane uprzednio szpilki, następnie na szpilki nałożyć nakładki
zaciskowe, a wystające odcinki szpilek odciąć. Krawędzie styków poszczególnych
odcinków warstw nośnych mat należy ze sobą dokładnie skleić.
Instalacja po wykonaniu i zainstalowaniu powinna być poddana oczyszczeniu i
przedmuchaniu. Następnie należy przeprowadzić rozruch i regulację z wykonaniem
pomiarów wydajności urządzeń oraz całości instalacji.
Całość robót wykonać zgodnie z niniejszym projektem oraz:
• „Warunkami technicznymi wykonania i odbioru instalacji wentylacyjnych” S.
Pykacz, E. Buczyńska-Tytz; Cobrti Instal, Warszawa wrzesień 2002 r.
• PN-79/B-10440 „Wentylacja mechaniczna. Urządzenia wentylacyjne.
Wymagania i badania przy odbiorze”
9. Wytyczne branżowe.
• Doprowadzić zasilanie elektryczne do nowoprojektowanych urządzeń oraz
agregatów chłodniczych wg. projektu wykonawczego branży elektrycznej.
• Wykonać zabudowę instalacji w obrębie hallów windowych w systemie GK.
• Wykonać zabudowę przestrzeni korytarzy sufitem podwieszanym modułowym
na wysokościach określonych w projekcie wykonawczym branży elektrycznej
• Dostosować oświetlenie, rozmieszczenie czujek ppoż oraz innych instalacji
technicznych wg. projektu wykonawczego branży elektrycznej
„KLIMAK”
Tomasz Konarski
Ul. Brzozowa 6
05-870 BŁONIE
tel/fax {0 prefix 22} 435-63-38
mobile: 0 663 491 992
e-mail: [email protected]
NIP 118-143-98-80
REGON 140023544
Bank Millennium
70116022020000000062950992
• Wykonać przejścia przez stropy budynku dla prowadzenia instalacji wg.
projektu wykonawczego branży konstrukcyjno-budowlanej.
• Wykonać konstrukcje wsporcze pod nowoprojektowane urządzenia wg.
projektu wykonawczego branży konstrukcyjno – budowlanej.
10.
Regulacja instalacji.
Regulacja wydajności instalacji wentylacji mechanicznej za pomocą zmiany
kąta ustawienia przepustnic regulacyjnych.
11. Eksploatacja i serwis instalacji
wentylacyjno-klimatyzacyjnej
• Należy zapewnić stały serwis systemu i urządzeń
wentylacyjnych/klimatyzacyjnych przez wykwalifikowany personel. Serwis
powinien być opisany i stanowić dokument obsługi systemu.
• Opisywany powinien być stan sprawności technicznej urządzeń, zaistniałe
usterki, wykonane naprawy, wymiana filtrów, czyszczenia wymienników ciepła
układów klimatyzacyjnych.
• Należy okresowo dokonywać czyszczenia kanałów wentylacyjnych (raz w
roku), wentylatorów (dwa razy w roku), klimatyzatorów (dwa razy do roku).
• Rozruch urządzeń należy powierzyć autoryzowanemu serwisowi urządzeń.
• Urządzenia eksploatować zgodnie z wytycznymi Producentów.
12.
Uwagi końcowe
1. Wymiary kanałów wentylacji, przewodów freonowych oraz kanalizacji sanitarnej
domierzyć na budowie
2. Ewentualne kolizje należy koordynować na budowie
3. Materiały i urządzenia stosowane w projekcie można, przy akceptacji pisemnej
Projektanta, zastąpić innymi o analogicznych parametrach technicznych
4. Wszystkie wymiary potwierdzić w naturze przed przystąpieniem do odpowiednich
prac.
5. W przypadku stwierdzenia podczas realizacji robót budowlanych kolizji lub
niezgodności z projektem - należy niezwłocznie powiadomić projektanta w celu
potwierdzenia
przyjętego rozwiązania.
6. Wszelkie wbudowane materiały budowlane muszą posiadać wymagane atesty i
certyfikaty.
7. Wszystkie materiały należy stosować wyłącznie zgodnie z atestowanym systemem
i zaleceniami producenta
„KLIMAK”
Tomasz Konarski
Ul. Brzozowa 6
05-870 BŁONIE
tel/fax {0 prefix 22} 435-63-38
mobile: 0 663 491 992
e-mail: [email protected]
NIP 118-143-98-80
REGON 140023544
Bank Millennium
70116022020000000062950992
8. Zagadnienia nieobjęte niniejszym opracowaniem wyjaśnione zostaną w ramach
nadzoru autorskiego. Niniejsze opracowanie projektowe chronione jest Prawem
Autorskim w/g Ustawy z dnia 04.02.1994 r. Dz. Ust. Nr 24/1994.
9. Podczas robót należy gromadzić dokumentację budowy: w szczególności
dokumenty dopuszczające materiały, urządzenia i elementy budowlane do
stosowania w ochronie przeciwpożarowej (atesty, certyfikaty, deklaracje godności,
aprobaty techniczne). Protokoły zawierające wyniki badania stanu technicznego
instalacji użytkowych (w szczególności: elektrycznej, odgromowej, natężenia
oświetlenia ewakuacyjnego, wentylacyjnej, hydrantów i oddymiania). Wykonawcy
winni prowadzić archiwizację powyższych dokumentów w celach odbiorowych. Prace
należy dokumentować w Dzienniku budowy.
10. Przy wykonywaniu instalacji i urządzeń ochrony przeciwpożarowej zastosować
tylko te wyroby, które posiadają aktualne aprobaty techniczne lub certyfikaty
zgodności. W przypadku przejść instalacji przez przegrody stanowiące wydzielenie
strefy ppoż – zabezpieczyć przepust do klasy odporności równej co najmniej
odporności danej przegrody.
13.
Informacja BIOZ
INSTALACJA KLIMATYZACJI I WENTYLACJI MECHANICZNEJ
1. Wstęp.
Informację BIOZ opracowano zgodnie z Rozporządzeniem Ministra Infrastruktury z
dnia 23 czerwca 2003 r. w sprawie dotyczącej bezpieczeństwa i ochrony zdrowia
(Dz. U. Nr 120/2003, póz. 1126). Zgodnie z Rozporządzeniem Ministra Pracy i
Polityki Socjalnej z dnia 26 września 1997 r, w sprawie ogólnych przepisów
bezpieczeństwa i higieny pracy, pracodawca jest zobowiązany ocenić oraz określić
szczegółowe wymagania bezpieczeństwa i ochrony zdrowia w trakcie realizacji
projektu.
2. Zakres stosowania.
Niniejsza informacja dotyczy zagrożeń występujących podczas montażu instalacji
klimatyzacji i wentylacji mechanicznej w Gmachu Ministerstwa Finansów w
Warszawie przy ul. Świętokrzyskiej 12.
3. Zakres wykonywanych robót.
Montaż instalacji klimatyzacji i wentylacji mechanicznej wiąże się z wykonywaniem
następujących
robót:
- montaż systemu klimatyzacji i wentylacji w skład którego wchodzą: agregaty
skraplające, jednostki wewnętrzne klimatyzatorów, instalacja freonowa, instalacja
skroplin, instalacja wentylacji mechanicznej nawiewno – wywiewnej z centralami
wentylacyjnymi, czerpniami i wyrzutniami powietrza, wykonanie okablowania
sterującego.
- w zakresie instalacji elektrycznych obejmuje wykonanie zasilań do jednostek
klimatyzacyjnych wewnętrznych i zewnętrznych, wymianę oświetlenia ogólnego i
„KLIMAK”
Tomasz Konarski
Ul. Brzozowa 6
05-870 BŁONIE
tel/fax {0 prefix 22} 435-63-38
mobile: 0 663 491 992
e-mail: [email protected]
NIP 118-143-98-80
REGON 140023544
Bank Millennium
70116022020000000062950992
awaryjnego na korytarzach, rozbudowę linii dozorowych SAP o dodatkowe czujki do
stropów podwieszonych i uzupełnienie istniejących czujek nastropowych o wskaźniki
zadziałania
- Wykonanie otworów w stropach gęstożebrowych Akermana, Wykonanie ścian
szybów instalacyjnych, Wykonanie konstrukcji wsporczych pod urządzenia instalacji
wentylacji mechanicznej oraz klimatyzacji.
4. Przewidywane zagrożenia.
Projektowana instalacja podczas montażu będzie stwarzać następujące zagrożenia:
1) Praca na wysokości, na poziomie +3,0m.: montaż urządzeń na dachu
2) Transport urządzeń na wysokości +3,0m
4) Montaż przewodów, klimatyzatorów i elementów wentylacji na poziomie sufitów, z
poziomu
drabin ustawianych na podłodze stwarza zagrożenie upadku z wysokości.
5) Zagrożenie pożarowe: łączenie instalacji chłodniczej będzie odbywać się przy
użyciu palników z otwartym ogniem.
6) Instalacja chłodnicza pracuje pod ciśnieniem ok. 4,0 Mpa
7) Zagrożenie wybuchem: instalacja chłodnicza będzie napełniona ciekłym freonem
R 410A, należy stosować się do warunków BHP określonych przez producenta.
8) Zagrożenie porażenia prądem. Proj. instalacja elektryczne na napięcia:
-400V dla zasilania jednostki skraplającej, -230V dla zasilania jednostek
wewnętrznych. W trakcie montażu należy zachowywać warunki BHP.
5. Środki zapobiegające niebezpieczeństwom.
Wymagania dotyczące ogólnych przepisów bezpieczeństwa i higieny pracy określa
Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w
sprawie bezpieczeństwa i higieny pracy :
Rozdział 6, ustęp B : Roboty budowlane, rozbiórkowe, remontowe i montażowe
prowadzone bez wstrzymywania ruchu zakładu pracy lub jego części.
Rozdział 6, ustęp D . Prace przy użyciu materiałów niebezpiecznych.
Rozdział 6, ustęp E . Prace wykonywane na wysokościach.
Pracodawca powinien opracować szczegółowe wymagania dla bezpiecznego
prowadzenia tych prac, w szczególności :
-zapewnić nadzór nad tymi pracami,
-stosować odpowiednie środki zabezpieczające,
-zastosować imienny podział pracy,
-ustalić właściwą kolejność wykonywanych zadań,
-zadbać o odzież ochronną, kaski rękawice ochronne.
Pracownicy powinni być przeszkoleni a w przypadku montażu instalacji ziębniczej,
powinni posiadać odpowiednie uprawnienia, poświadczenia dostawcy systemu
klimatyzacyjnego o umiejętności montażu instalacji ziębniczych.
Przy montażu należy zapewnić przestrzeganie instrukcji montażu poszczególnych
urządzeń oraz wytycznych przy dokonywaniu prób ciśnieniowych.
„KLIMAK”
Tomasz Konarski
Ul. Brzozowa 6
05-870 BŁONIE
tel/fax {0 prefix 22} 435-63-38
mobile: 0 663 491 992
e-mail: [email protected]
NIP 118-143-98-80
REGON 140023544
Bank Millennium
70116022020000000062950992
14.
Spis rysunków
Blok A1’
MF-A1-00-2-WM – instalacja wentylacji parter
MF-A1-01-2-WM – instalacja wentylacji poziom +1
MF-A1-02-2-WM – instalacja wentylacji poziom +2
MF-A1-03-2-WM – instalacja wentylacji poziom +3
MF-A1-04-2-WM – Instalacja wentylacji poziom +4
MF-A1-00-2-HC – instalacja klimatyzacji parter
MF-A1-01-2-HC – instalacja klimatyzacji piętro 1
MF-A1-02-2-HC – instalacja klimatyzacji piętro 2
MF-A1-03-2-HC – instalacja klimatyzacji piętro 3
MF-A1-04-2-HC – instalacja klimatyzacji piętro 4
MF-A1-05-2-HC – dach
MF-A1-06-2-HC – schemat system S4
MF-A1-07-2-HC – schemat system S5
MF-A1-08-2-HC – schemat system S6
„KLIMAK”
Tomasz Konarski
Ul. Brzozowa 6
05-870 BŁONIE
tel/fax {0 prefix 22} 435-63-38
mobile: 0 663 491 992
e-mail: [email protected]
NIP 118-143-98-80
REGON 140023544
Bank Millennium
70116022020000000062950992
