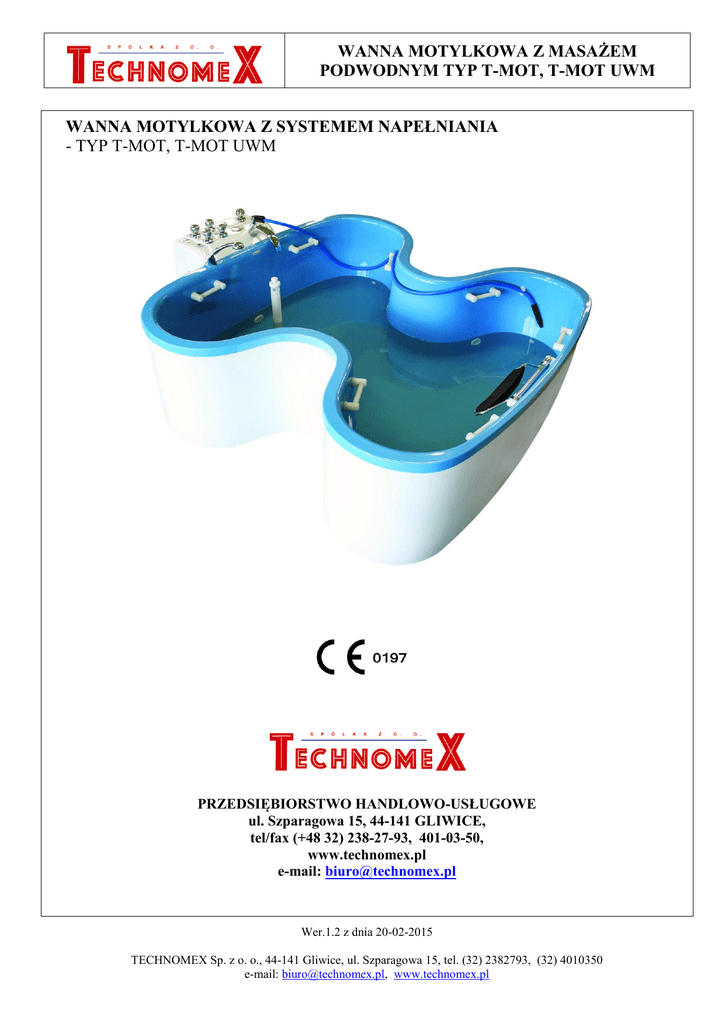

DTR-T-MOT UWM

WANNA MOTYLKOWA Z MASAŻEM
PODWODNYM TYP T-MOT, T-MOT UWM
WANNA MOTYLKOWA Z SYSTEMEM NAPEŁNIANIA
- TYP T-MOT, T-MOT UWM
PRZEDSIĘBIORSTWO HANDLOWO-USŁUGOWE
ul. Szparagowa 15, 44-141 GLIWICE,
tel/fax (+48 32) 238-27-93, 401-03-50,
www.technomex.pl
e-mail: [email protected]
Wer.1.2 z dnia 20-02-2015
TECHNOMEX Sp. z o. o., 44-141 Gliwice, ul. Szparagowa 15, tel. (32) 2382793, (32) 4010350
e-mail: [email protected], www.technomex.pl
WANNA MOTYLKOWA Z MASAŻEM
PODWODNYM TYP T-MOT, T-MOT UWM
KORPUS WANNY I OBUDOWA
Wykonanie z tworzywa sztucznego GFK wzmocnionego włóknem szklanym zapewnia
wieloletnią bezproblemową eksploatację oraz zmniejsza ryzyko uszkodzenia wanny. W zależności
od wersji tank Hubbarda może być wyposażony m.in. w system do masażu podwodnego (T-MOT
UWM) i skimmer – specjalny przelew, który przystosowuje wannę do recyklingu wody.
Konstrukcja wsparta na ramie ze stopów lekkich wyposażona w pięć nóg o regulowanej
wysokości.
WYPOSAŻENIE STANDARDOWE I OPCJONALNE
Wyposażenie
System napełniania wanny
Prysznic ręczny
Wąż do masażu podwodnego z 3 wymiennymi
końcówkami
Dysze do masażu podwodnego (8 sztuk)
Dysze do masażu podwodnego (4 sztuki)
System dezynfekcji chemicznej
System ozonoterapii
Przelew (skimmer) do recyklingu wody
System kąpieli perełkowej
System zabezpieczający pompę przed pracą „na
sucho”
Stopień ułatwiający wchodzenie do wanny
System podtrzymania temperatury wody
T-MOT UWM
+
+
+
T-MOT
+
+
opcja
opcja
opcja
opcja
opcja
opcja
+
opcja
opcja
opcja
opcja
+
opcja
+
opcja
opcja
+
Wer.1.2 z dnia 20-02-2015
TECHNOMEX Sp. z o. o., 44-141 Gliwice, ul. Szparagowa 15, tel. (32) 2382793, (32) 4010350
e-mail: [email protected], www.technomex.pl
WANNA MOTYLKOWA Z MASAŻEM
PODWODNYM TYP T-MOT, T-MOT UWM
Wer.1.2 z dnia 20-02-2015
TECHNOMEX Sp. z o. o., 44-141 Gliwice, ul. Szparagowa 15, tel. (32) 2382793, (32) 4010350
e-mail: [email protected], www.technomex.pl
WANNA MOTYLKOWA Z MASAŻEM
PODWODNYM TYP T-MOT, T-MOT UWM
WYMIARY WANNY:
- długość
2450 mm
- szerokość 2000 mm
- wysokość 900 mm
POJEMNOŚĆ UŻYTKOWA:
- 1100 litrów
Moc 2,2kW ( T-MOT UWM)
PODŁĄCZENIA BUDOWLANO-MONTAŻOWE W WANNIE
1. Podłączenie wody ciepłej – wąż techniczny wysokociśnieniowy z nakrętką R 1”.
2. Podłączenie wody zimnej – wąż techniczny wysokociśnieniowy z nakrętką R 1”.
3. Podłączenie przewodu zasilającego 5 x 1,5mm2 – wtyczka trójfazowa pięciostykowa 16A,
napięcie 400V, 50Hz ( dla T-MOT UWM)
4. Odpływ o średnicy 75 mm
WYMAGANIA MONTAŻOWE PO STRONIE UŻYTKOWNIKA
Zawory zamykające do zimnej i ciepłej wody z gwintem zewnętrznym R 1’’.
Odpływ ściekowy o średnicy 100 mm zakończony redukcją 100/75 (równo z posadzką)
Instalacja wodociągowa wyposażona w mechaniczne filtry cząstek stałych
Przewód zasilający 5 x 1,5mm2 , w rurze pcv, wolny koniec kabla około 3 m, napięcie 400V,
50 HZ, 2,5 kW (max 8,5kW zależne od doposażenia) zakończony gniazdem 5 stykowym 16A
(dla T-MOT UWM)
5. Instalacja elektryczna wyposażona w zabezpieczenie różnicowo-prądowe (I∆N ≤ 30mA)
dla T-MOT UWM
1.
2.
3.
4.
Wer.1.2 z dnia 20-02-2015
TECHNOMEX Sp. z o. o., 44-141 Gliwice, ul. Szparagowa 15, tel. (32) 2382793, (32) 4010350
e-mail: [email protected], www.technomex.pl
