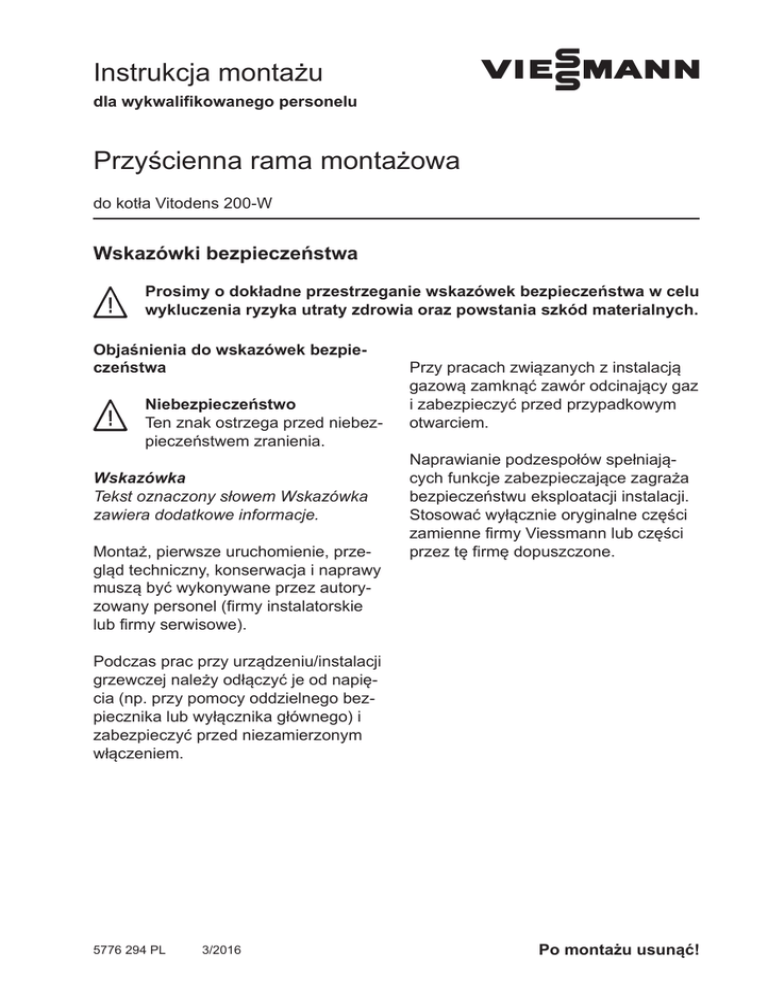

(03.2016)

VIESMANN
Instrukcja montażu
dla wykwalifikowanego personelu
Przyścienna rama montażowa
do kotła Vitodens 200-W
Wskazówki bezpieczeństwa
Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu
wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych.
Objaśnienia do wskazówek bezpieczeństwa
Niebezpieczeństwo
Ten znak ostrzega przed niebezpieczeństwem zranienia.
Wskazówka
Tekst oznaczony słowem Wskazówka
zawiera dodatkowe informacje.
Montaż, pierwsze uruchomienie, przegląd techniczny, konserwacja i naprawy
muszą być wykonywane przez autoryzowany personel (firmy instalatorskie
lub firmy serwisowe).
Przy pracach związanych z instalacją
gazową zamknąć zawór odcinający gaz
i zabezpieczyć przed przypadkowym
otwarciem.
Naprawianie podzespołów spełniających funkcje zabezpieczające zagraża
bezpieczeństwu eksploatacji instalacji.
Stosować wyłącznie oryginalne części
zamienne firmy Viessmann lub części
przez tę firmę dopuszczone.
Podczas prac przy urządzeniu/instalacji
grzewczej należy odłączyć je od napięcia (np. przy pomocy oddzielnego bezpiecznika lub wyłącznika głównego) i
zabezpieczyć przed niezamierzonym
włączeniem.
5776 294 PL
3/2016
Po montażu usunąć!
Składanie przyściennej ramy montażowej
C
2200 - 3000
1940
A
1. Wsunąć do ramy montażowej A
nogi B, ustawić na wymaganą
wysokość i zamocować przy
pomocy śrub zaciskowych.
Wskazówka
W połączeniu z umieszczonym
poniżej kotła pojemnościowym podgrzewaczem wody zachowany musi
być wymiar 1940 mm pomiędzy
powierzchnią wykończonej podłogi i
górną krawędzią ramy montażowej
A.
2. Tylko przy mocowaniu podłogowym
i sufitowym:
Zamontować mocowanie sufitowe
C (w razie potrzeby można je
skrócić).
B
50
5776 294 PL
5
51
2
Montaż przyściennej ramy montażowej
Mocowanie do ściany
2. Wywiercić otwory, włożyć kołki i w
obu górnych punktach mocowania
B wkręcić śruby mocujące 8 x 120
na głębokość 60 mm.
C
Wskazówka
Załączone śruby i kołki przeznaczone są wyłącznie do masywnych
murów.
1807 H
B 2x
3. Nakręcić nakrętki i założyć podkładki.
A
A
B 2x
4. Założyć przyścienną ramę montażową A i zamocować na górze
przy pomocy podkładek i nakrętek
a na dole przy pomocy sześciokątnych śrub 8 x 70 i podkładek.
5. Przy pomocy nakrętek wyrównać
ramę montażową A w obu górnych punktach mocowania B.
6. Założyć nasadki ochronne C.
H Tylko w przypadku ustawionego
pod kotłem pojemnościowego podgrzewacza wody
5776 294 PL
1. Ustawić przyścienną ramę montażową A, wyrównać ją i zaznaczyć
punkty mocowania B.
3
Montaż przyściennej ramy montażowej (ciąg dalszy)
2. Na potrzeby mocowania w podłodze wywiercić otwory, włożyć kołki i
zamocować przy pomocy śrub
sześciokątnych 8 x 70.
G
Mocowanie do podłogi i sufitu
388
3. Wysunąć mocowania sufitowe C
aż do sufitu.
C
2x
4. Wywiercić otwory, włożyć kołki i
zamocować przy pomocy śrub
sześciokątnych 8 x 70.
B
1807 H
A
B
2x
D
G Dla przyłącza po stronie spalin
H Tylko w przypadku ustawionego
pod kotłem pojemnościowego podgrzewacza wody
5776 294 PL
1. Ustawić i wyrównać przyścienną
ramę montażową A.
4
Montaż przyściennej ramy montażowej (ciąg dalszy)
Przykręcanie ramy montażowej
Ø
2. Skręcić zewnętrzną ramę montażową z wewnętrzną ramą montażową za pomocą 4 dołączonych
śrub.
8
5776 294 PL
Ø
8
1. Przewiercić 4 istniejące otwory
zewnętrznej ramy montażowej
(patrz rysunek) przez wewnętrzną
ramę montażową.
5
Montaż uchwytu ściennego i wspornika
5776 294 PL
Przykręcić uchwyt ścienny ze wspornikiem, używając śrub M 8 x 16, nakrętek
i podkładek.
6
Wykonywanie przyłączy po stronie wody grzewczej i użytkowej
Gazowy kocioł kondensacyjny
A
B
C Przyłącze gazu
D Powrót z podgrzewacza
E Powrót z instalacji
C
D
E
Niebezpieczeństwo
Ulatnianie się gazu grozi wybuchem.
Sprawdzić szczelność elementów, przez które przepływa gaz.
5776 294 PL
A Zasilanie instalacji
B Zasilanie podgrzewacza
7
Wykonywanie przyłączy po stronie wody grzewczej… (ciąg dalszy)
Gazowy dwufunkcyjny kocioł kondensacyjny
A
B
C
C
D
E
F
D
E
Przyłącze gazu
Zimna woda użytkowa
Powrót z instalacji
Napełnianie/opróżnianie
Niebezpieczeństwo
Ulatnianie się gazu grozi wybuchem.
Sprawdzić szczelność elementów, przez które przepływa gaz.
F
A Zasilanie instalacji
B Ciepła woda użytkowa
Montaż kotła grzewczego
5776 294 PL
Instrukcja montażu kotła grzewczego
8
9
5776 294 PL
10
5776 294 PL
11
5776 294 PL
12
Zmiany techniczne zastrzeżone!
5776 294 PL
