Nowości i zmiany

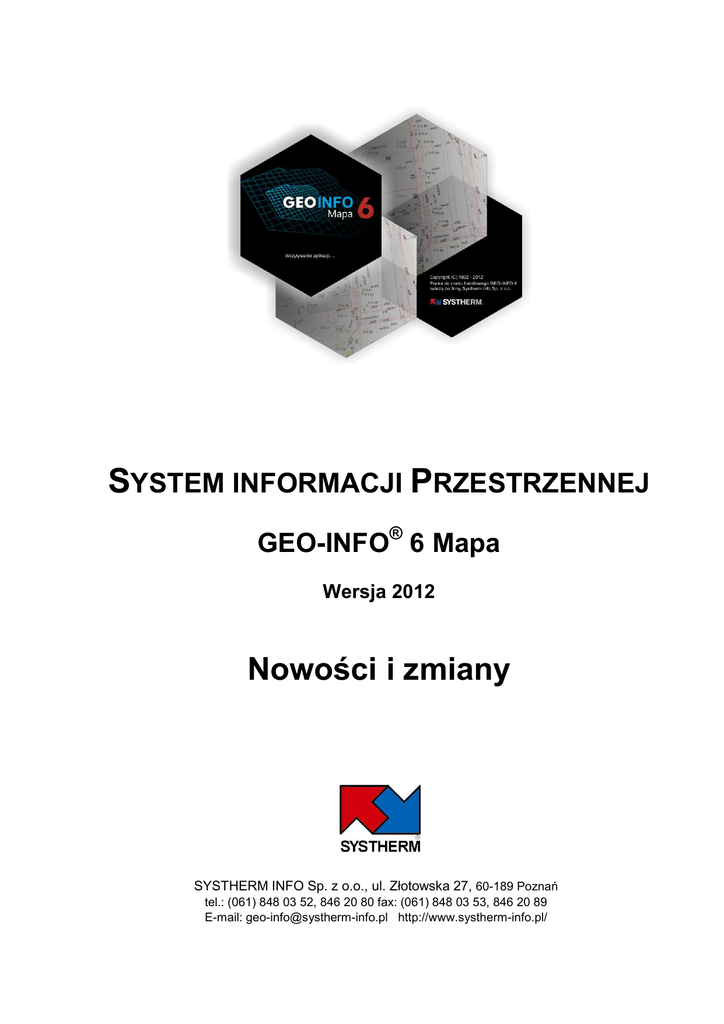

SYSTEM INFORMACJI PRZESTRZENNEJ
GEO-INFO® 6 Mapa
Wersja 2012
Nowości i zmiany
SYSTHERM INFO Sp. z o.o., ul. Złotowska 27, 60-189 Poznań
tel.: (061) 848 03 52, 846 20 80 fax: (061) 848 03 53, 846 20 89
E-mail: [email protected] http://www.systherm-info.pl/
Copyright © 2012 SYSTHERM INFO Sp. z o.o.
Wszelkie prawa zastrzeżone
Kopiowanie, reprodukowanie, tłumaczenie, przenoszenie na inny nośnik informacji lub
zmiana formy na czytelną maszynowo tak całości, jak i części niniejszej publikacji jest
niedozwolone bez pisemnego zezwolenia udzielonego przez SYSTHERM INFO Sp.
z o.o.
SYSTHERM INFO Sp. z o.o. DOSTARCZAJĄC PRODUKT “TAKI JAKI JEST” NIE
UDZIALA GWARANCJI I NIE UWZGLĘDNIA REKLAMACJI, ZARÓWNO
WYRAŻONYCH JAK I SUGEROWANYCH, DOTYCZĄCYCH MOŻLIWOŚCI
ZASTOSOWANIA GO W OKREŚLONYM CELU.
W ŻADNYM WYPADKU SYSTHERM INFO Sp. z o.o. NIE PRZYJMUJE
ODPOWIEDZIALNOŚCI ZA SZKODY, RÓWNIEŻ PRZYPADKOWE, I EWENTUALNE
SKUTKI UBOCZNE MAJĄCE ZWIĄZEK LUB MOGĄCE WYNIKAĆ Z ZAKUPU LUB
KORZYSTANIA
Z NINIEJSZYCH
MATERIAŁÓW.
WYŁĄCZNA
ODPOWIEDZIALNOŚĆ SYSTHERM INFO Sp. z o.o., NIEZALEŻNIE OD FORMY
DZIAŁANIA, NIE PRZEKROCZY CENY ZAKUPU PRZEDSTAWIONYCH TUTAJ
MATERIAŁÓW.
SYSTHERM INFO Sp. z o.o. zastrzega sobie prawo do wprowadzania zmian
i ulepszania swoich produktów bez uprzedniego powiadomienia. Niniejsza publikacja
przedstawia stan produktu w chwili jej utworzenia, i może nie odzwierciedlać stanu
produktu w dowolnym czasie w przyszłości.
Znaki towarowe SYSTHERM INFO Sp. z o.o.
Następujące nazwy są zastrzeżonymi znakami towarowymi SYSTHERM INFO Sp.
z o.o.: GEO-INFO.
Następujące nazwy są znakami handlowymi SYSTHERM INFO Sp. z o.o.: GEOINFO 6 Delta, GEO-INFO 6 Omega, GEO-INFO 6 Ośrodek, GEO-INFO 6 Integra.
Wszystkie inne nazwy handlowe i towarów występujące w niniejszej publikacji są
zastrzeżonymi znakami towarowymi lub nazwami zastrzeżonymi odnośnych właścicieli.
Poznań 8 maja 2012r.
Przeznaczenie i instalacja
GEO-INFO V Wer. 2012
Plik jest przeznaczony wyłącznie dla użytkowników posiadających subskrypcję do
systemu GEO-INFO 6 na rok 2012.
W celu prawidłowej instalacji należy postępować według
w podręczniku: SIP GEO-INFO V; Przewodnik po instalacji GI V.
reguł
opisanych
Uwaga! Dotyczy baz danych uruchamianych w środowisku ORACLE.
Wersja programu GEO-INFO V 2012 wymaga Oracle Wer. 10 i następnych oraz do
utworzenia ‘Łącznika ODBC’ wymaga oryginalnego drivera Oracle (nie można
wykorzystać z drivera Microsoft’u).
INSTALACJA (UPDATE) GEO-INFO 6 Mapa wer. 2012 z wersji 2010
1. Plik instalacyjny SIP GEO-INFO 6 Mapa Wer. 2012 jest przeznaczony wyłącznie dla
użytkowników posiadających sbskrypcję do systemu GEO INFO 6 Mapa na rok 2012.
2. Program GEO INFO V Mapa na rok 2012 wymaga przeinstalowania klucza sprzętowego
do nowej wersji.
PO INSTALACJI
1. Na zakończenie instalacji należy uruchomić program Kreator bazy danych
(DBWizard.exe) z menu Start-> i wybierać opcję Sprawdź BD, a następnie wykonać
aktualizację baz danych, jeśli będzie to wynikało z komunikatu po zakończeniu analizy
aktualności bazy danych.
Plik DBWizard.exe znajduje się w głównym katalogu programu GEO-INFO 6 Mapa.
UWAGA!! Dotyczy GEO-INFO V Mapa wer. 2011 i wcześniejszych
Wszystkie dotychczasowe nowości i zmiany w programie GEO-INFO V Mapa
włącznie z nowościami i zmianami dla wersji 2011 należy szukać w pliku: ‘NOWOŚCI
W WERSJI 2011.PDF’ dostępnym na dysku dystrybucyjnym oraz w Internecie na
stronie http://www.geo-info.pl/
Nowości i zmiany w Module GEO-INFO V Mapa – Rok 2012
_____________________________________________________________________________________________________
Spis Treści
PRZEZNACZENIE I INSTALACJA.................................................................................................................. 3
UWAGA!! DOTYCZY GEO-INFO V MAPA WER. 2011 I WCZEŚNIEJSZYCH ............................................................ 3
SPIS TREŚCI ..................................................................................................................................................... 4
NOWOŚCI I ZMIANY W GEO-INFO 6 MAPA 2012 WYD. 12.2.2.0 ................................................................. 5
NOWOŚCI WZGLĘDEM WERSJI 12.2.1.0 ................................................................................................................ 5
ZMIANY WZGLĘDEM WERSJI 12.2.1.0 .................................................................................................................. 5
NOWOŚCI I ZMIANY W GEO-INFO 6 MAPA 2012 WYD. 12.1.5.0 ............................................................... 11
NOWOŚCI WZGLĘDEM WERSJI 12.1.3.0 .............................................................................................................. 11
ZMIANY WZGLĘDEM WERSJI 12.1.3.0 ................................................................................................................ 11
_________________________________________________________________________________
Str. 4
______________________________________________________________________________________________________
Nowości i zmiany w GEO-INFO 6 Mapa 2012 wyd. 12.2.2.0
(2012-04-30)
Uwaga!
Po zaktualizowaniu programu GEO-INFO 6 Mapa do nowej wersji należy zawsze
uruchomić program DbWizard.exe i sprawdzić aktualność bazy danych (klawisz
funkcyjny: ‘Sprawdź bazę’).
Nowości względem wersji 12.2.1.0
1. Nie ma żadnych nowości w tym wydaniu.
Zmiany względem wersji 12.2.1.0
1. [4467] Zoptymalizowano szybkość obsługi okna dialogowego funkcji ‘Drukuj’ w środowisku
GIME. Zmieniono sposób odczytywania parametrów drukarki użytkownika.
2. [4469] Poprawiono błąd obsługi okna dialogowego funkcji ‘Wypis i Wyrys’ w przypadku
naciśnięcia klawisza funkcyjnego ‘Anuluj’ w środowisku AutoCAD’a.
3. [4482] Poprawiono błąd braku siatki kwadratów układu współrzędnych na wydruku Ramki
użytkownika. Siatka nie drukowała się dla ‘wydruku poziomego’.
4. [4468] Poprawiono błąd występujący w szczególnych przypadkach podczas importu Listy
obiektów (pliki GOL) – funkcjonalność opcji ‘Lista obiektów’ np. w Eksploratorze obiektów.
Przy pierwszym wystąpieniu w pliku ‘zbyt długiej’ sekcji (przekraczającej 64 kB)
następowało obcięcie identyfikatora obiektu i przerwanie dalszego wczytywania danych.
__________________________________________________________________________________
Str. 5
_____________________________________________________________________________________________________
(2012-04-13)
Uwaga!
1. Nie ma żadnych nowości w tym wydaniu.
1. [4432] Poprawiono działanie funkcji ‘Usuń zaznaczenie’ w środowisku edytora GIM. Opcja
‘Wszystko’ usuwała zaznaczenie i widoczne rastry.
2. [4419] Poprawiono działanie funkcji ‘Wstaw wpasowany obraz’ w środowisku AutoCAD’a
i IntelliCAD’a. Pliki rastrowe się nie wczytywały.
3. [4403] Poprawiono działanie funkcji ‘Wydaj dokumenty’ w środowisku edytora GIM.
Program się zawieszał, gdy ustawiono opcję ‘Dołącz treść dokumentów’.
4. [4254] Ujednolicono nazwy atrybutów w metadanych bazy danych. W obiektach, gdzie
występowały nazwy: ‘Rzędna górna’ i ‘Rzędna dolna’ zmieniono je odpowiednio na
jednolite w całym systemie: ‘Rzędna Hg H1’ i ‘Rzędna Hd H2’.
5. [4408] Poprawiono działanie funkcji Info ‘WMS - o obiekcie’. Wybór funkcji zawieszał
działanie programu.
6. [4450] Poprawiono wstawianie ‘Obrysu sekcji’ (siatka kwadratów). Błąd pojawiał się tylko
podczas wstawiania dodatkowego obrysu sekcji w ‘układzie współrzędnych innym niż
bieżący’. W środowisku GIME linia obrysu nie pokrywała się z siatką kwadratów.
7. [4451] Poprawiono wstawianie ‘Obrysu użytkownika’. W niektórych układach
współrzędnych funkcja wykorzystywała lewy-górny narożnik sekcji do wyznaczania sekcji
siatki zamiast początek układu współrzędnych.
_________________________________________________________________________________
Str. 6
______________________________________________________________________________________________________
(2012-03-30)
Uwaga!
1. [4247] Dodano nową funkcjonalność do programu Exp2DB.exe generującego w PZGiK
backup bazy danych dla Gmin, w których funkcjonuje moduł SIP GEO-INFO 6 Gamma
(przeglądarka danych EGB).
Poza dotychczasowym generowaniem backupu bazy danych dodatkowo generowany jest
plik SetupG, który służy do aktualizacji plików programu GEO-INFO 6 Gamma w gminie.
Przy kopiowaniu w miejsce docelowe pliku SetupG należy dodać do niego rozszerzenie
‘.exe’ i umieścić w tym samym katalogu, w którym umieszczono wygenerowany w PZGiK
plik ‘zip’ zawierający backup bazy danych i odpowiednie pliki do aktualizacji.
2. [4105] W programie ExpShape.exe dodano możliwość eksportu obiektów w wersji
historycznej i bieżącej. W celu skorzystania z tej możliwości należy w plikach
konfiguracyjnych (ShapeGIV.ini; Shape-K1.ini) ustawić parametr:
EXPORT_DELETED=0 - czy eksportować obiekty usunięte (1 – Tak, 0 - Nie)
3.
[4082] W procedurze eksportu do pliku w formacie SHAPE dodano zapis kąta obrotu dla
symboli. Dodano także opcję do pliku ShapeGiV.ini informującą o nowych kluczach
konfiguracyjnych.
4. [4135] Dla celu współpracy pomiędzy modułami GEO-INFO 6 Mapa i GEO-INFO 6 i.Kerg
stworzono ‘materiał’ generujący rysunek mapy w formacie PDF. (‘Materiał’ – rodzaj
dokumentu generowanego automatycznie przy zgłaszaniu pracy geodezyjnej przez
Internet).
5. [4318] Dla celu współpracy pomiędzy modułami GEO-INFO 6 Mapa i GEO-INFO 6 i.Kerg
stworzono funkcjonalność dla ‘materiału’=‘mapa w formacie DXF’ obcinającą rysunek mapy
do wskazanego ‘obszaru DXF’ oraz przesuwającą automatycznie opisy obiektów do
wnętrza ‘obszaru DXF’. (‘Materiał’ – rodzaj dokumentu generowanego automatycznie przy
zgłaszaniu pracy geodezyjnej przez Internet).
6. [4125] W oknie dialogowym konfigurowania i aktywowania protokołu WMS
wprowadzono prosty sposób zaznaczania wszystkich oferowanych w usłudze warstw. Jeśli
zaznaczono wszystkie warstwy (Ctrl+A), wówczas wystarczy wskazać dowolny
z przełączników, co spowoduje zaznaczenie wszystkich dostępnych w usłudze
przełączników.
7. [4106] W procedurze wydruku w środowisku edytora GIM dodano funkcję umożlwiającą
konfigurowanie kolorów wydruku. (Typ wydruku = ‘użytkownika’)
 Klawisz funkcyjny: "Z bazy" uruchamia funkcję, która zwróci wszystkie unikalne
kolory występujące w bazie danych.
__________________________________________________________________________________
Str. 7
_____________________________________________________________________________________________________





Klawisz funkcyjny: "Z mapy" uruchamia funkcję, która zwróci wszystkie unikalne
kolory z mapy.
Klawisz funkcyjny: "Wskaż>" umożliwia wskazanie jednego lub więcej elementów
rysunkowych, z których odczytywane są kolory. Jeżeli jakiś element rysunkowy ma
kolor jak warstwa, to odczytywany jest kolor z warstwy. Kolor jak tło jest
ignorowany. Jeżeli wskazano jeden element, to po powrocie do okna element ten
jest zaznaczony. Jeżeli któryś z kolorów już jest w oknie dialogowym, to nie jest on
drugi raz wprowadzany.
Klawisze funkcyjne: "Dodaj" i "Zmień" uruchamiają okno dialogowe do wyboru
koloru, przy czym w funkcji ‘Zmień’ podpowiadany jest aktualny kolor na wydruku, a
w funkcji ‘Dodaj’ ustawiany jest wybrany kolor w pozycji ‘na mapie’ i w pozycji ‘na
wydruku’.
Klawisz funkcyjny: "Usuń" usuwa pozycję na liście.
Funkcja "Konfiguracja" z rozwijaną listą zawiera zdefiniowane konfiguracje
przekodowania kolorów. Klawisz "..." otwiera okno managera konfiguracji. Lista z
kolorami jest posortowana wg kolorów RGB na mapie. Wynikiem działania funkcji
jest tablica przekodowania kolorów. ‘Kolor na mapie’ jest unikalny.
1. [4301] W środowisku edytora GIM uzupełniono brakujące definicje rodzaju linii dla obiektów
melioracyjnych - brak wzorca: PRZER6_5-2_5.
2. [4249] Poprawiono metadane redakcji kartograficznej dla obiektu ‘GSPPLR - Poler lub
pachoł’. Nie można było dokonywać obrotu symbolu tego obiektu.
3. [3910] Funkcja generująca plik GiDelta.ini (polecenie GiDEltaINI) – konfiguracja dla
modułu GEO-INFO 6 Delta (program dla wykonawców prac geodezyjnych) została
uzupełniona o brakujące relacje dla wszystkich obiektów punktowych uzbrojenia.
W niektórych rekordach obiektów punktowych uzbrojenia w programie GEO-INFO 6 Delta
były tylko cztery podstawowe relacje: Właściciel, Użytkownik, Archiwum, Zarządzający.
4.
[4238] Poprawiono niewłaściwą obsługę domyślnej skali wydruku mapy w środowisku
edytora GIM, gdy zmieniono bieżącą konfigurację mapy.
Dotychczas, gdy zmieniono konfigurację bieżącą mapy (funkcja ‘Zmień konfigurację mapy’)
procedura wydruku nadal pamiętała poprzednią bieżącą skalę i podczas próby wydruku w
aktualnej skali mapy pojawiał się komunikat błędu: "...skala wydruku jest inna niż skala
bazowa prowadzenia zasobu".
5. [4219] Poprawiono obsługę szczególnego przypadku błędu podczas importu pliku
w formacie GIV. Błąd dotyczył sytuacji, gdy w pliku importu znajdują się ‘Konfiguracje
graficzne’ dotyczące redakcji kartograficznej (patrz: Konfigurator obiektów) nieistniejące
w bazie docelowej. Są to Konfiguracje stworzone przez użytkownika. Jeśli w bazie
docelowej nie istniała taka Konfiguracja, to obiekt się nie importował.
Aktualnie obiekt zawsze się importuje, ale dodatkowe Konfiguracje użytkownika w pliku
importu są w bazie docelowej ignorowane.
6. [4146] Poprawiono niewłaściwy 'poziom' grafiki numeracji automatycznie naliczanej dla
Raportów dowolnych – opcja ‘Rysuj tymczasowe numery punktów/wierzchołków’ w
Eksploratora obiektów w środowisku edytora GIM.
_________________________________________________________________________________
Str. 8
______________________________________________________________________________________________________
Aktualnie numery są umieszczane ‘na górze’, dzięki temu są zawsze widoczne, nawet gdy
mapa zawiera ‘podkładki’.
7.
[4188] Poprawiono obsługę procedury Eksport SWDE.
Podczas eksportu zintegrowanego, gdy był wybrany obiekt punktowy z grupy Budynki np.
GESBKC to generowany był błąd: ‘Błędna nazwa atrybutu '_geodesy_area dla klasy
GESBKC'. Przyczyną jest brak powierzchni dla obiektu punktowego. Aktualnie w takiej
sytuacji zwracana jest pusta wartość atrybutu, a procedura wykonywana jest do końca.
8. [4204] Poprawiono działanie procedury Analiza przepływów.
Zmodyfikowano algorytm wyboru domyślnego promienia przeszukiwania tak, by nie trzeba
było wpisywać wartości domyślnej "z ręki". Zmodyfikowano algorytm wyznaczania wspólnej
drogi tak, by nie powodował przerywanie działania programu.
9. [4166] Poprawiono obsługę opcji ‘GEO-INFO Integra - Wypis i wyrys z rejestru gruntów’
w oknie dialogowym funkcji Wypis i Wyrys w środowisku edytora GIM.
Po wyborze działki będącej przedmiotem działania funkcji program nie pamiętał wcześniej
zaznaczonej opcji rodzaju raportu.
10. [4226] Poprawiono błąd generowania w pliku DXF w edytorze GIM. W pliku DXF z kolor
czarny był niewidoczny w AutoCAD'zie w przypadku, gdy użytkownik AutoCAD’a ma
domyślne ustawione tło w kolorze czarnym.
Jednocześnie poprawiono:
 Usuwanie znaków sterujących występujących w AutoCAD’zie, a nieobsługiwanych
w GIME. Np. niepoprawnie konwertowały się rzędne studzienek, symbol średnicy
przewodów.
 Zmodyfikowano kolor w definicjach zapisywanych w DXF bloków. Zamiast
prawidłowego koloru ‘JakBlok’ był ustawiony niewłaściwy ‘JakWarstwa’.
 Zmodyfikowano definicję linii w pliku DXF, gdyż dla linii nieciągłych rysował się zły
wzór linii.
11. [4128] Dodano specjalną obsługę podczas importu pliku DXF, w którym brak definicji stylu
tekstu. Jeżeli w definicji DXF program nie znajdzie:

Stylu tekstu, to tworzy nowy z czcionką Arial.

Definicji warstwy, to tworzy warstwę z linią ciągłą i kolorze 0 (czarny).
 Definicji typu linii, to wstawia do obiektu linię ciągłą..
Każdy z opisanych wyżej przypadków wyświetla komunikat z błędem z możliwością
przerwania importu DXF, a także wyświetla w linii poleceń informacje o tych błędach
12. [4173] Poprawiono grafikę zaznaczania obiektów w funkcji Dziel. Po zakończeniu
procedury podziału opartego na więcej niż dwóch punktach, zbędnie pozostawało
zaznaczenie miejsca wykonywanego podziału.
13. [4187] Poprawiono obsługę procedury wydruku ramki użytkownika w środowisku edytora
GIM.
Dotychczas nie było możliwości przesuwania 'obszaru wydruku' w ramach 'obszaru
papieru'.
14. [4046] Zmodyfikowano procedurę importu pliku w formacie ‘Tango K1’. Pojawiał się błąd
importu pliku wydanego z modułu GEO-INFO 6 i.Kerg.
__________________________________________________________________________________
Str. 9
_____________________________________________________________________________________________________
Aktualnie w pliku importu danych mogą być użyte zarówno kody wg. K-1 jak i kody GIV.
Import wykona się prawidłowo pod warunkiem, że dla kodów wg K-1 będzie
‘przekodowanie’ do kodów GIV w pliku Tango-K1.ini.
15. [4078] Umożliwiono wybór kodów obiektów ‘Ramka’ podczas pracy w aktywnej Zmianie.
Nadal jednak obiektów tych nie można modyfikować w ‘trybie Zmiany’.
Ponieważ obiekt Ramka nie może być modyfikowany w Zmianie, dotychczas nie mógł być
wybrany, gdy Zmiana była aktywna.
16. [3896] Poprawiono sortowanie wyników raportu analizy Porównaj współrzędne się w
oknie ‘Eksploratora obiektów’. Aktualnie dodanie/usunięcie kolumny nie zmienia bieżącego
sortowania wyników.
Dotychczas dodanie/usunięcie kolumny zmieniało sortowanie wyników.
_________________________________________________________________________________
Str. 10
______________________________________________________________________________________________________
(2012-02-27)
Uwaga!
1. [4148] Stworzono opcjonalną możliwość ustalenia bufora pamięci dla obsługi programu
JAVA (wymagany przy pracy z edytorem GIM). Domyślna wartość to 512MB.
Opcja dotyczy przypadków braku pamięci operacyjnej dla programu JAVA (błąd ‘-4’).
Wówczas
należy
w
rejestrach
Windows
utworzyć
klucz:
[HKEY_CURRENT_USER\Software\Systherm
Info\GEO-INFO
6\Mapa\Settings]
"jvm.Xmx"=dword:00000300” z ustawiona wielkość pamięci. Wartość w kluczu należy
wpisać szesnastkowo. (Przykład: 00000300 szesnastkowo oznacza 768 bajtów
dziesiętnie).
Podobnie, jeśli komputer użytkownika dysponuje większą ilością pamięci operacyjnej
(np. 4 GB), wówczas można tym samym sposobem zwiększyć wielkość bufora dla JAVY.
1. [4164] Poprawiono błąd rysowania symbolu schodów.
W niektórych przypadkach symbol schodów nie rysował się właściwie.
2. [4167] W module GEO-INFO 6 Melioracje poprawiono generowanie grubości linii
wielosegmentowej 2D dla opracowania w skali 1:5000. Problem pojawiał się tylko
w edytorze GIM. W wersji z AutoCAD błąd się nie pojawia.
3. [4145] Poprawiono działanie procedury wydruku w odniesieniu do map hybrydowych
(drukowanie wektora z rastrem). Nie drukował się raster, gdy była włączona opcja
przezroczystości.
4. [4171] Poprawiono generowanie standardu bazy danych dla serwerów obsługujących
usługę WMS (np. MapServer).
5. [4165] Poprawiono działanie procedury ‘Wypis i Wyrys’ w środowisku GIME.
W niektórych przypadkach program nie odczytywał danych z modułu GEO-INFO 6 Integra.
6. [4197] Poprawiono działanie procedury importu dla baz danych z wyłączoną flagą ‘Baza
danych w ODGiK’ (czyli baza danych u Wykonawcy).
Podczas importu na ‘Bufor Zmiany’ zbędnie zmieniały się daty ‘utworzenia’ i ‘modyfikacji’
obiektu na datę wykonania importu. Aktualnie daty pozostają bez zmian do chwili fizycznej
modyfikacji obiektu u Wykonawcy.
7. [4190] Poprawiono działanie procedury ‘Usuń zaznaczenie’ w środowisku edytora GIM.
Funkcja wymazywała nie tylko zaznaczenie ale także symbolikę obiektów.
__________________________________________________________________________________
Str. 11
_____________________________________________________________________________________________________
8. [4192] Poprawiono działanie procedury ‘Zaznaczanie obiektów na mapie’ w środowisku
edytora GIM.
9. [4189] Poprawiono działanie funkcji ‘Przesuń opis’ w bazie danych w środowisku edytora
GIM.
Funkcja nie rysowała linii pod opisem, gdy był odnośnik. Błąd dotyczył tylko opisów, które
na końcu miały spację.
10. [4202] Poprawiono metadane generowania grafiki dla obiektu ‘GSPKRZ – Zakrzewienie’
dla skali 1:1000 K-1. Grubość linii symbolu była niewłaściwa.
11. [4337] Poprawiono błąd działania procedury Odśwież obiekty w środowisku edytora GIM.
Gdy były ustawione opcje: "Wymaż obiekty usunięte i skasowane" i/lub "Obiekty
powiązane relacyjnie" i/lub "Wierzchołki", wówczas pojawiał się komunikat błędu ‘Nie
znaleziono elementu o identyfikatorze...’.
12. x
_________________________________________________________________________________
Str. 12
______________________________________________________________________________________________________
(2012-02-05)
Uwaga!
2. Nie ma żadnych nowości w tej wersji programu.
13. [4086] Poprawiono działanie funkcji automatycznie naliczającej Identyfikator SWDE.
Funkcja przestała działać automatycznie, gdyż ‘niezauważała’ nowej organizacji Kategorii
obiektów.
14. [4100] Poprawiono działanie funkcji wyznaczającej oś dla Obiektów w obrysie. Błąd
pojawiał się, gdy w definicji geometrii występował punkt podwójny (dwukrotny wierzchołek).
15. [4102] Poprawiono działanie funkcji przekazującej rozliczenie budynku na działkach do
Części opisowej EGB. W szczególnych przypadkach przekazywano nadmiarową
informację.
16. [4093] Poprawiono działanie funkcji obsługi rastra w GIME. Błąd dotyczył przezroczystości
rastra z białym tłem.
17. [4092] Uzupełniono zapis aktywnej Zmiany w bieżącej mapie w GIME. Dotychczas stan
Zmiany zapisywał się tylko w środowisku AutoCAD’a, a w środowisku GIME nie zapisywał
się.
18. [4089] Poprawiono obsługę okna dialogowego Zmian dla Zmiany z pustym atrybutem
‘Numer zamówienia lub KERG’. Zmiana bez wartości tego atrybutu pojawiała się na Liście
Zmian dopiero po odświeżeniu okna dialogowego.
19. [4091] Poprawiono obsługę przesuwania symbolu w środowisku GIME.
20. [4088] Poprawiono działanie funkcji ‘Rysuj z pliku’. Okno komunikatu ‘Czy rysować linie
pomiędzy punktami’ było puste.
21. [4104] Poprawiono błąd rysowania symbolu obiektu GSLZYW w środowisku GIME. Grafika
tego symbolu miała niewłaściwą hierarchię.
22. [4129] Poprawiono obsługę Opisów w środowisku GIME podczas automatycznej redakcji
przy przesuwaniu do ‘wnętrza obszaru’. Gdy w Opisie występował odnośnik, wówczas
zbędnie rysował się on dla Opisu automatycznie przesuniętego ‘do wnętrza obszaru’.
23. [4137] Zmodyfikowano obsługę uniwersalnego mechanizmu definiowania symboli/klauzul
w pliku UserFrame.INI (uwzględniając różne wymagania środowisk graficznych
AutoCAD’a, IntelliCAD’a i GIME’a).
__________________________________________________________________________________
Str. 13
_____________________________________________________________________________________________________
Modyfikacja plików ‘UserFrame.ini’ i ‘UsresUserFrame.ini’:
W zależności od tego, czy wstawiana jest klauzula użytkownika w środowisku
AutoCAD/IntelliCAD, czy w środowisku graficznym edytora GIME należy ustawiać inne kąty
wstawienia tych klauzul.
Stwierdzono, że w żadnym ze środowisk katy wstawienia nie są zgodne z opisem/instrukcją
znajdującej się na początku pliku ‘UserFrame.inii’. W AutoCAD/IntelliCAD ustalane przez
użytkowników kąty wstawienia klauzuli nie odpowiadają rzeczywistym kątom opisów,
dlatego że w tych środowiskach symbole nie są definiowane wg ogólnie przyjętych zasad w
Mapie (obrócone o 90 stopni w prawo), tylko w takiej, jakiej mają być wstawiane przy
ustaleniu kąta do ramki
Z tego powodu we wszystkich środowiskach graficznych wprowadzono zmianę, tak aby
opis kąta odpowiadał właściwemu wstawieniu w ramce użytkownika. Różnica występuje
tylko w kącie do ramki w środowisku AutoCAD/IntelliCAD, gdyż w tych środowiskach
system nie jest wstanie odróżnić zwykłych symboli systemowych (np. znaków używanych
na mapie) od klauzul.
W konsekwencji zmiany dotyczącej obsługi klauzul należy zmodyfikować wszystkie pliki
UserFrame.ini i UsersUserFrame.ini w miejscu dotyczącym zmiany kąta wstawienia
klauzuli (lub ewentualnego dowolnego symbolu wykorzystującego tę funkcjonalność).
Modyfikowane muszą być klucze "SYMBOL..." i "SELSYMBOL...". W kluczach tych należy
modyfikować parametr 10 za znakiem "=".
Poniżej wartości odpowiadające kątom wstawienia symbolu (z pliku ‘UserFrame.ini’):
1 - Symbol jest wstawiany pod dowolnym kątem
2 - Symbol jest wstawiany do ramki
3 - Symbol jest wstawiany do północy
4 - Symbol w kierunku definicji górnej krawędzi ramki
5 - Symbol w kierunku definicji dolnej krawędzi ramki
6 - Symbol w kierunku definicji lewej krawędzi ramki
7 - Symbol w kierunku definicji prawej krawędzi ramki (kierunek zalecany)
24. [4138] Poprawiono widoczność ‘czarnych’ opisów na czarnym tle mapy w środowisku
edytora GIME. Aktualnie, opisy obsługują ‘negatyw’ w stosunku do tła mapy.
25. [4142] Poprawiono działanie funkcji eksportu do DXF w środowisku GIME. Niewłaściwie
eksportowane były ‘elementy rysunkowe’, które miały typ linii ‘Jak warstwa’.
_________________________________________________________________________________
Str. 14
______________________________________________________________________________________________________
(2012-01-26)
Uwaga!
1. [3812] Moduł i.Net. Stworzono nowy ‘Raport danych obiektu’ (Menu podręczne).
1. Poprawiono działanie funkcji Drukuj.

[4085] Dotychczas, bez względu na bieżącą skalę mapy podpowiadała się skala 1:500.

[4084] W niektórych przypadkach drukowały się tylko opisy/teksty oraz pogrubione
linie.

[4083] Gdy program nie znalazł żadnej drukarki program nie wykonywał żadnej
czynności. Nie było także żadnego komunikatu.
2. [3989] Uzupełniono skrypt ‘NMW Zmiany Dla Wszystkich’ rozszerzający zasięg działania
Zmiany NMW na wszystkie obiekty. Poprawka dotyczyła obsługi ‘Działek projektowanych’
w tej Zmianie, gdy poprzednio działka projektowana była utworzona w Zmianie G-5.
3. [3945] Moduł i.Kerg. Poprawiono generowanie wykazu współrzędnych w zakresie
uwzględniania dokładności zapisu współrzędnych (liczba miejsc dziesiętnych).
4. [4030] Przeglądarka mapy w oknie modułów GI_Ośrodek i GI_Integra. Poprawiono
zaznaczanie budynków linią o odpowiedniej grubości.
5. [4040] W tekstach niektórych funkcji graficznych edytora GIME poprawiono błędy pisarskie.
6. [4031] Poprawiono działanie funkcji graficznej Skaluj. W niektórych sytuacjach funkcja
umożliwiała tylko skalowanie ‘po osi X’ lub ‘po osi X i Y’ jednocześnie.
7. [4035] Edytor GIME – poprawiono niewłaściwe rysowanie łuków w niektórych sytuacjach.
__________________________________________________________________________________
Str. 15
_____________________________________________________________________________________________________
(2011.12.30)
Uwaga!
Po zaktualizowaniu programu GEO-INFO 6 Mapa do nowej wersji należy zawsze uruchomić
program DbWizard.exe i sprawdzić aktualność bazy danych (klawisz funkcyjny: ‘Sprawdź
bazę’).
1. Główna nowość – GIME nowy, rodzimy edytor graficzny całkowicie zintegrowany
z systemem GEO-INFO 6
Podstawowe cechy:

Instalacja modułu GEO-INFO 6 Mapa nie wymaga żadnych dodatkowych czynności
instalacyjnych związanych z edytorem graficznym. Edytor nie wymaga żadnej
osobnej konfiguracji.

Interfejs użytkownika zbliżony do interfejsu AutoCAD’a w celu szybkiej adaptacji
użytkowników do nowego środowiska graficznego.

Wygląd interfejsu użytkownika bardzo podobny do interfejsu w wersji systemu GEOINFO V.

Menu wyświetlane kontekstowo w zależności od aktualnie uruchomionej procedury.

Większość ikon tych samych (nowe, to ‘Bieżąca Zmiana i Bieżący KERG)

Funkcja umożliwiająca zmianę wyglądu interfejsu (zmiana kolorystyki - skin)

Możliwość ustalenia dowolnego koloru tła mapy.

Możliwość konfiguracji znaczników kursora dla każdego operatora osobno.

Wybrane procedury graficzne niezbędne do bieżącej pracy w systemie (rysowanie
i edycja Prymitywów).

Specjalna obsługa bloków graficznych użytkownika

Zmiana widocznej grafiki: włączanie i wyłączanie grubości linii, wygładzanie linii

Powtórzenie ostatniej funkcji: 'SPACJA' lub ‘ENTER’

Możliwość definiowania skrótów klawiszowych dla poleceń systemu.

Obsługa standardu WMS (prezentacja danych w Internecie)

Zachowana w pełni funkcjonalność dotycząca obsługi mapy:
a. Zakładanie mapy (jeden plik mapy: GIM)
b. Możliwość wielokrotnego uruchomienia edytora w celu jednoczesnej
pracy na wielu mapach
c. Generowanie treści mapy

Nowa funkcjonalność obsługi mapy:
a. Nie ma potrzeby odświeżania mapy i tzw. porządkowania rysunku
b. Grafika zawsze uporządkowana (zgodnie z metadanymi)
_________________________________________________________________________________
Str. 16
______________________________________________________________________________________________________
c. Możliwy zapis mapy razem z aktualnie wstawionymi rastrem i aktywnymi
warstwami WMS
d. Podkładki pod Opisami i obiektami są niewidoczne (w kolorze tła).

Pełna obsługa plików rastrowych (mapy hybrydowe)

Eksport/import plików w formacie DXF

Całkowicie nowa obsługa procedur wstawiania ramek i generowania wydruków –
modyfikacje w trybie on-line, wszystko w oknie modelu (nie ma tzw. ‘trybu papieru’)
2. Współpraca z Wykonawcą prac geodezyjnych w trybie on-line (z wykorzystaniem programu
GEO-INFO 6 Delta i 'Plikiem wymiany'). Opisana funkcjonalność wymaga istnienia
instalacji modułu GEO-INFO 6(V) Ośrodek i uruchomionej usługi web-serwis do
komunikacji pomiędzy modułami GEO-INFO 6 Mapa i GEO-INFO 6 Delta.
3. Nowa możliwość obsługa Zmiany zintegrowanej (kończenie Zmiany poprzez zamknięcie
KERG’u w module GEO-INFO 6 Ośrodek).
4. [3968] Utworzono dwa nowe obiekty w celu usprawnienia automatycznego wydawania
dokumentacji geodezyjnej w programie GEO-INFO 6 i.Kerg (internetowa obsługa
zgłaszania prac geodezyjnych).
a. GSSZME – Zasięg mapy ewidencyjnej
b. GSSZMZ – Zasięg mapy zasadniczej
5. [3901, 3935] W oknie dialogowym zarządzania Systematyką zasobu dodano:
a. Nową funkcję dezaktywowania instancji Systematyki.
b. Nową funkcję Pokaż> wyświetlającą na mapie geometrię obiektu
reprezentującego daną instancję Systematyki
c. Nową funkcję Przeglądaj… udostępniającą rekord obiektu reprezentującego
daną instancję Systematyki w trybie podglądu danych.
6. [3923] Konfiguracja katalogu bloków użytkownika wykorzystywanych, jako Prymitywy.
Zapis w pliku GEO-INFO.INI.
7. [3945] Rozbudowano dynamikę generowania plików z wykazami współrzędnych
z modułu GEO-INFO 6 i.Kerg o możliwość konfiguracji liczby miejsc dziesiętnych
wydawanych wartości współrzędnych (dotyczy konfiguracji modułu GEO-INFO 6 i.Kerg).
1. [3451] Zmieniono algorytm wyszukiwania tzw. ‘punktu bliskiego’, m.in. w procedurach Info
o obiekcie, Imporcie danych, Analizie porównania współrzędnych.
Dotychczas wyszukiwano punkty wg współrzędnych (w kwadracie), aktualnie w okręgu
o zadanym promieniu.
2. [3860, 3902] Zmieniono liczbę i nazwy Kategorii obiektów w oknie wyboru kodu obiektu.
3. [3959] Poprawiono obsługę Importu obiektów w Zmianie.
Nie aktualizowała się ‘data utworzenia obiektu’ w danej wersji podczas modyfikacji
w Zmianie. Aktualnie przyjmuje ona wartość daty utworzenia nowej wersji obiektu w tej
Zmianie.
4. [3984] Poprawiono ustawianie Systematyki numeracji dla Grupy numeracji.
W szczególnych przypadkach podpowiadała się niewłaściwa Systematyka.
__________________________________________________________________________________
Str. 17
_____________________________________________________________________________________________________
_________________________________________________________________________________
Str. 18

Nowości i zmiany

Transkrypt

Podobne dokumenty

Pobierz w formacie PDF

Somed-raport 2016.00.0.01

nawigacja tomtom go 50 eu45

Francja. Część ołudniowa, mapa samochodowo

Regulamin i.KERG - Powiat Wodzisławski
