Audio/Video NAS Odtwarzacz Blu-Ray Ethernet

Telewizor (nawigator Control4 wyświetlany na ekranie)
Z
Ekran elektryczny
C4 Bezprzewodowa klawiatura sterująca
Z
Przekaźnik bezprzewodowy – up/down
Sterowanie rozwijaniem ekranu
WIFI
Component Video
(Navigator Control4 HD)
Projektor
Sterowanie IR
C4 Przenośny panel dotykowy
(na stacji dokującej - ładowanie)
HDMI
Sterowanie Serial
HDMI
R-L
C4 Media Player
(odtwarza video z NASa)
Z
Procesor
dźwięku 7.1,
Amp, ...
Odtwarzacz Blu-Ray
C4 Bezprzewodowa kontrola oświetlenia
(wersja z In-line Dimmerem np.. podtynkowo)
Z
C4 Media Player
(odtwarza video z NASa)
WIFI
Touch-panel
Stolikowy
(Wersja WiFi lub PoE)
Sterowanie IR
AMP audio
C4 Kontroler HC-500
C4 IO Extender
(impuls z włącznika przesyłany po sieci
do kontrolera)
External 2-key Switch
Z
Z
C4 Bezprzewodowa kontrola oświetlenia
(wersja z Dimmerem ściennym)
Z
Analog Line-level audio
Wireless Contact Switch
(impuls z włącznika przesyłany
bezprzewodowo do kontrolera)
R-L
R-L
Streaming Audio z NASa,
Poprzez kontroler 2 sygnały
symultanicznie
WIFI
C4 Speaker Point (WiFi)
Z
External 8-key Switch
IP camera
Ethernet Switch
WIFI
LEGENDA
Sygnały:
R-L
C4 Analogowy wzmacniacz strefowy
(z pełnym switchingiem audio)
kontrola / przekaźnik
kontrola IR
kontrola SERIAL
sygnał systemu kontroli
tłumaczenie symultaniczne
10/100baseT (ETHERNET)
DV (FireWire/iLink/IEEE 1394)
zasilania 230V AC
zasilanie niskonapięciowe
audio mikrofonowy
audio liniowy
audio głośnikowy
audio cyfrowy (Toslink-S/Pdif)
videocomposite
Y/C (S-Video)
Y-U-V (Component)
VGA (PC)
DVI
Strefa totalnie bezprzewodowa:
- C4 Streaming WiFi audio z NASa
- C4 Bezprzewodowa kontrola
zaslon
- C4 Bezprzewodowy panel
dotykowy
C4 Speaker Point
Adeo Screen Sp. z o.o.
Ul. Bolesława Krzywoustego 31 59-500 Złotoryja
Tel. +48 76 850 53 01
www.adeoscreen.pl
Projekt:
Fax. +48 76 850 53 70

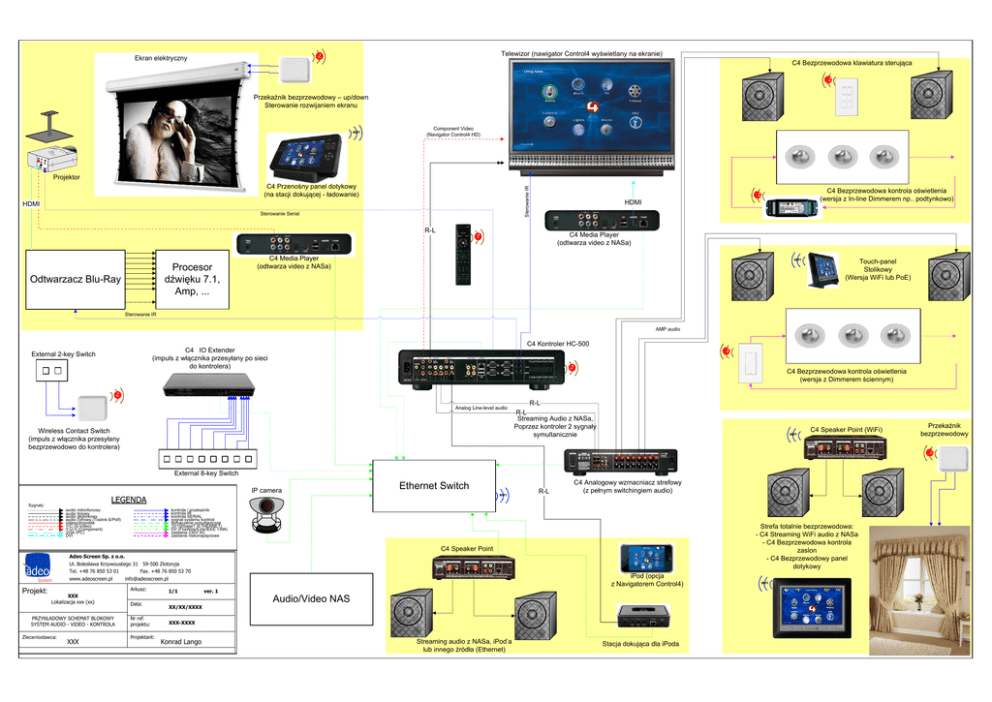

PRZYKŁADOWY SCHEMAT BLOKOWY
SYSTEM AUDIO - VIDEO - KONTROLA
Zleceniodawca:
XXX
iPod (opcja
z Navigatorem Control4)
[email protected]
Arkusz:
XXX
Lokalizacja xxx (xx)
Przekaźnik
bezprzewodowy
Data:
Nr ref.
projektu:
Projektant:
1/1
XX/XX/XXXX
ver. 1
Audio/Video NAS
XXX-XXXX
Konrad Lango
Streaming audio z NASa, iPod’a
lub innego źródła (Ethernet)
Stacja dokująca dla iPoda
WIFI
