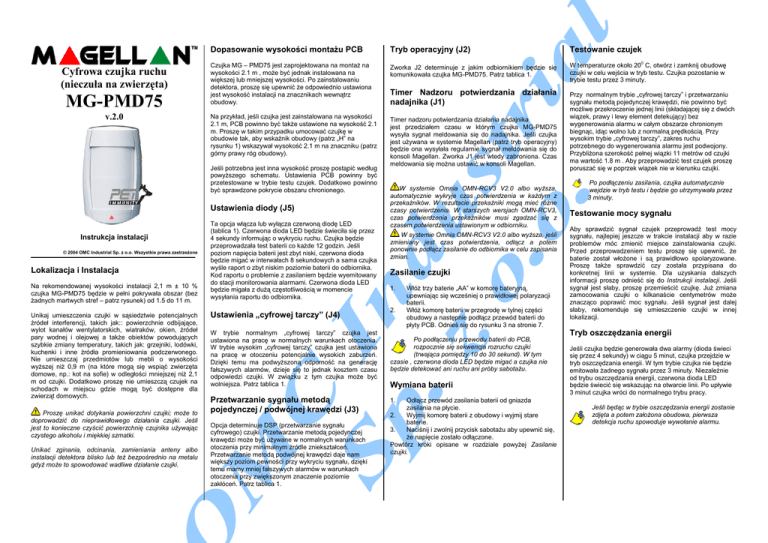

Cyfrowa czujka ruchu
(nieczuła na zwierzęta)
MG-PMD75
v.2.0
Dopasowanie wysokości montażu PCB
Tryb operacyjny (J2)
Testowanie czujek
Czujka MG – PMD75 jest zaprojektowana na montaż na
wysokości 2.1 m , może być jednak instalowana na
większej lub mniejszej wysokości. Po zainstalowaniu
detektora, proszę się upewnić że odpowiednio ustawiona
jest wysokość instalacji na znacznikach wewnątrz
obudowy.
Zworka J2 determinuje z jakim odbiornikiem będzie się
komunikowała czujka MG-PMD75. Patrz tablica 1.
W temperaturze około 200 C, otwórz i zamknij obudowę
czujki w celu wejścia w tryb testu. Czujka pozostanie w
trybie testu przez 3 minuty.
Timer Nadzoru potwierdzania działania
nadajnika (J1)
Na przykład, jeśli czujka jest zainstalowana na wysokości
2.1 m, PCB powinno być także ustawione na wysokość 2.1
m. Proszę w takim przypadku umocować czujkę w
obudowie tak, aby wskaźnik obudowy (patrz „H” na
rysunku 1) wskazywał wysokość 2.1 m na znaczniku (patrz
górny prawy róg obudowy).
Timer nadzoru potwierdzania działania nadajnika
jest przedziałem czasu w którym czujka MG-PMD75
wysyła sygnał meldowania się do nadajnika. Jeśli czujka
jest używana w systemie Magellan (patrz tryb operacyjny)
będzie ona wysyłała regularnie sygnał meldowania się do
konsoli Magellan. Zworka J1 jest wtedy zabroniona. Czas
meldowania się można ustawić w konsoli Magellan.
Przy normalnym trybie „cyfrowej tarczy” i przetwarzaniu
sygnału metodą pojedynczej krawędzi, nie powinno być
możliwe przekroczenie jednej linii (składającej się z dwóch
wiązek, prawy i lewy element detekujący) bez
wygenerowania alarmu w całym obszarze chronionym
biegnąc, idąc wolno lub z normalną prędkością. Przy
wysokim trybie „cyfrowej tarczy”, zakres ruchu
potrzebnego do wygenerowania alarmu jest podwojony.
Przybliżona szerokość pełnej wiązki 11 metrów od czujki
ma wartość 1.8 m . Aby przeprowadzić test czujek proszę
poruszać się w poprzek wiązek nie w kierunku czujki.
Jeśli potrzebna jest inna wysokość proszę postąpić według
powyższego schematu. Ustawienia PCB powinny być
przetestowane w trybie testu czujek. Dodatkowo powinno
być sprawdzone pokrycie obszaru chronionego.
Ustawienia diody (J5)
Instrukcja instalacji
© 2004 OMC Industrial Sp. z o.o. Wszystkie prawa zastrzeżone
Lokalizacja i Instalacja
Na rekomendowanej wysokości instalacji 2,1 m ± 10 %
czujka MG-PMD75 będzie w pełni pokrywała obszar (bez
żadnych martwych stref – patrz rysunek) od 1.5 do 11 m.
Unikaj umieszczenia czujki w sąsiedztwie potencjalnych
źródeł interferencji, takich jak:: powierzchnie odbijające,
wylot kanałów wentylatorskich, wiatraków, okien, źródeł
pary wodnej i olejowej a także obiektów powodujących
szybkie zmiany temperatury, takich jak: grzejniki, lodówki,
kuchenki i inne źródła promieniowania podczerwonego.
Nie umieszczaj przedmiotów lub mebli o wysokości
wyższej niż 0,9 m (na które mogą się wspiąć zwierzęta
domowe, np.: kot na sofie) w odległości mniejszej niż 2,1
m od czujki. Dodatkowo proszę nie umieszczą czujek na
schodach w miejscu gdzie mogą być dostępne dla
zwierząt domowych.
Proszę unikać dotykania powierzchni czujki; może to
doprowadzić do nieprawidłowego działania czujki. Jeśli
jest to konieczne czyścić powierzchnię czujnika używając
czystego alkoholu i miękkiej szmatki.
Unikać zginania, odcinania, zamieniania anteny albo
instalacji detektora blisko lub też bezpośrednio na metalu
gdyż może to spowodować wadliwe działanie czujki.
Ta opcja włącza lub wyłącza czerwoną diodę LED
(tablica 1). Czerwona dioda LED będzie świeciła się przez
4 sekundy informując o wykryciu ruchu. Czujka będzie
przeprowadzała test baterii co każde 12 godzin. Jeśli
poziom napięcia baterii jest zbyt niski, czerwona dioda
będzie migać w interwałach 8 sekundowych a sama czujka
wyśle raport o zbyt niskim poziomie baterii do odbiornika.
Kod raportu o problemie z zasilaniem będzie wyemitowany
do stacji monitorowania alarmami. Czerwona dioda LED
będzie migała z dużą częstotliwością w momencie
wysyłania raportu do odbiornika.
Ustawienia „cyfrowej tarczy” (J4)
W trybie normalnym „cyfrowej tarczy” czujka jest
ustawiona na pracę w normalnych warunkach otoczenia.
W trybie wysokim „cyfrowej tarczy” czujka jest ustawiona
na pracę w otoczeniu potencjalnie wysokich zaburzeń.
Dzięki temu ma podwyższoną odporność na generację
fałszywych alarmów, dzieje się to jednak kosztem czasu
odpowiedzi czujki. W związku z tym czujka może być
wolniejsza. Patrz tablica 1.
Przetwarzanie sygnału metodą
pojedynczej / podwójnej krawędzi (J3)
Opcja determinuje DSP (przetwarzanie sygnału
cyfrowego) czujki. Przetwarzanie metodą pojedynczej
krawędzi może być używane w normalnych warunkach
otoczenia przy minimalnym źródle zniekształceń.
Przetwarzanie metodą podwójnej krawędzi daje nam
większy poziom pewności przy wykryciu sygnału, dzięki
temu mamy mniej fałszywych alarmów w warunkach
otoczenia przy zwiększonym znaczenie poziomie
zakłóceń. Patrz tablica 1.
W systemie Omnia OMN-RCV3 V2.0 albo wyższa,
automatycznie wykryje czas potwierdzenia w każdym z
przekaźników. W rezultacie przekaźniki mogą mieć różne
czasy potwierdzenia. W starszych wersjach OMN-RCV3,
czas potwierdzenia przekaźników musi zgadzać się z
czasem potwierdzenia ustawionym w odbiorniku.
W systemie Omnia OMN-RCV3 V2.0 albo wyższa, jeśli
zmieniany jest czas potwierdzenia, odłącz a potem
ponownie podłącz zasilanie do odbiornika w celu zapisania
zmian.
Zasilanie czujki
1.
2.
Włóż trzy baterie „AA” w komorę bateryjną,
upewniając się wcześniej o prawidłowej polaryzacji
baterii.
Włóż komorę baterii w przegrodę w tylnej części
obudowy a następnie podłącz przewód baterii do
płyty PCB. Odnieś się do rysunku 3 na stronie 7.
Po podłączeniu przewodu baterii do PCB,
rozpocznie się sekwencja rozruchu czujki
(trwająca pomiędzy 10 do 30 sekund). W tym
czasie , czerwona dioda LED będzie migać a czujka nie
będzie detekować ani ruchu ani próby sabotażu.
Wymiana baterii
1.
Odłącz przewód zasilania baterii od gniazda
zasilania na płycie.
2.
Wyjmij komorę baterii z obudowy i wyjmij stare
baterie.
3.
Naciśnij i zwolnij przycisk sabotażu aby upewnić się,
że napięcie zostało odłączone.
Powtórz kroki opisane w rozdziale powyżej Zasilanie
czujki.
Po podłączeniu zasilania, czujka automatycznie
wejdzie w tryb testu i będzie go utrzymywała przez
3 minuty.
Testowanie mocy sygnału
Aby sprawdzić sygnał czujek przeprowadź test mocy
sygnału, najlepiej jeszcze w trakcie instalacji aby w razie
problemów móc zmienić miejsce zainstalowania czujki.
Przed przeprowadzeniem testu proszę się upewnić, że
baterie został włożone i są prawidłowo spolaryzowane.
Proszę także sprawdzić czy została przypisana do
konkretnej linii w systemie. Dla uzyskania dalszych
informacji proszę odnieść się do Instrukcji instalacji. Jeśli
sygnał jest słaby, proszę przemieścić czujkę. Już zmiana
zamocowania czujki o kilkanaście centymetrów może
znacząco poprawić moc sygnału. Jeśli sygnał jest dalej
słaby, rekomenduje się umieszczenie czujki w innej
lokalizacji.
Tryb oszczędzania energii
Jeśli czujka będzie generowała dwa alarmy (dioda świeci
się przez 4 sekundy) w ciągu 5 minut, czujka przejdzie w
tryb oszczędzania energii. W tym trybie czujka nie będzie
emitowała żadnego sygnału przez 3 minuty. Niezależnie
od trybu oszczędzania energii, czerwona dioda LED
będzie świecić się wskazując na otwarcie linii. Po upływie
3 minut czujka wróci do normalnego trybu pracy.
Jeśli będąc w trybie oszczędzania energii zostanie
zdjęta a potem założona obudowa, pierwsza
detekcja ruchu spowoduje wywołanie alarmu.
Dane techniczne
Góra baterii
Rysunek 3
Typ sensora:
Pokrycie - 900 standard
Odporność na zwierzęta:
Szybkość detekcji:
Wysokość instalacji:
Temperatura pracy:
Częstotliwość RF:
Soczewki:
Zasilanie:
Zasięg nadajnika:
Dwa przeciwne detektory IR
11m x 11m
40 kg
0.2 m/s - 3.5 m/s
2.1 m do 2.7 m
00 C do +500 C
433 albo 868 Mhz
2 generacji soczewki fresnela
3 x „AA” baterie alkaliczne
35 m w typowych warunkach
otoczenia
Sabotaż:
Tak
Długość życia baterii*:
4 lata
* = Testowane w temperaturze 25oC, długość życia baterii
zależy od stopnia natężenia ruchu pomiędzy czujką i
odbiornikiem.
1.1 m
2.1 m
A
B
B
C
A
A
- optymalne rozproszenie wiązki
A
B
B
- wiązka pada bliżej czujki, odstępy między wiązkami są
mniejsze. Odporność na zwierzęta jest mniejsza
C
- wiązka pada dalej czujki, odstępy między wiązkami są
większe. Odporność na zwierzęta jest mniejsza
Rysunek 1
A
B
A
- mocowanie w rogu
B
- mocowanie do płaskiej powierzchni
C
- PCB wskaźnik wysokości montażu
E
- detektory
F
- LED
G
- ogranicznik baterii
H
- wskaźnik wysokości
Rysunek 4
A1
Rysunek 2
2.1 m
Tabela 1
B
900
E
J5
J4
J3
2.1 m
C
D
J2
J1
F
A2
G
B
H
3.1 m
3m
1.5m
0
1.5m 3m
A1 A2
- komora baterii
B
- przełącznik sabotażu
C
- znaczniki wysokości montażu PCB
D
-antena
Dioda LED
J5
Wył. = Zabronione
Wł. = Dozwolone *
Cyfrowa tarcza
J4
Wył. = Tryb Wysoki
Wł. = Tryb Normalny
Ustawienia przetwarzania
J3
Wył. = podwójna krawędź
Wł. = pojedyncza krawędź
Tryb operacyjny
J2
Wył. = Omnia / Spectra 1759 Ex
Wł. = Magellan *
Nadzór potwierdzenia działania nadajnika
J1**
Wył. = 12 minut
Wł. = 12 godzin *
* = ustawienie fabryczne
** = Omnia / Spectra 1759 EX
2.1m
2.1 m
1.5m
C
3m
6m
9m
11m
