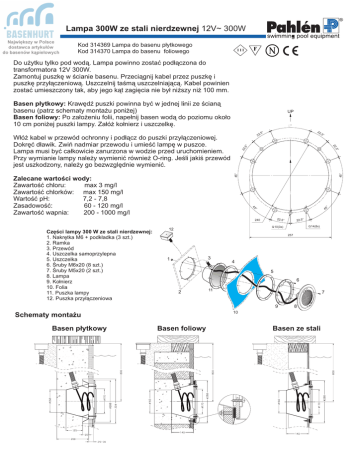

Lampa 300W ze stali nierdzewnej 12V~ 300W
Kod 314369 Lampa do basenu płytkowego
Kod 314370 Lampa do basenu foliowego
Do użytku tylko pod wodą. Lampa powinno zostać podłączona do
transformatora 12V 300W.
Zamontuj puszkę w ścianie basenu. Przeciągnij kabel przez puszkę i
puszkę przyłączeniową. Uszczelnij taśmą uszczelniającą. Kabel powinien
zostać umieszczony tak, aby jego kąt zagięcia nie był niższy niż 100 mm.
Basen płytkowy: Krawędź puszki powinna być w jednej linii ze ścianą
basenu (patrz schematy montażu poniżej)
Basen foliowy: Po założeniu folii, napełnij basen wodą do poziomu około
10 cm poniżej puszki lampy. Załóż kołnierz i uszczelkę.
UP
!°
2
45°
45°
,5°
22
Zalecane wartości wody:
Zawartość chloru:
max 3 mg/l
Zawartość chlorków: max 150 mg/l
Wartość pH:
7,2 - 7,8
Zasadowość:
60 - 120 mg/l
Zawartość wapnia:
200 - 1000 mg/l
45
°
°
45
22,5°
240
Części lampy 300 W ze stali nierdzewnej:
1. Nakrętka M6 + podkładka (3 szt.)
2. Ramka
3. Przewód
4. Uszczelka samoprzylepna
5. Uszczelka
6. Śruby M6x20 (8 szt.)
7. Śruby M5x20 (2 szt.)
8. Lampa
9. Kołnierz
10. Folia
11. Puszka lampy
12. Puszka przyłączeniowa
22,5°
Q 14(8x)
Q 10(3x)
12
Ø 257
3
1
4
5
6
2
11
7
9
8
10
Schematy montażu
Basen płytkowy
,5°
22
,5°
Włóż kabel w przewód ochronny i podłącz do puszki przyłączeniowej.
Dokręć dławik. Zwiń nadmiar przewodu i umieść lampę w puszce.
Lampa musi być całkowicie zanurzona w wodzie przed uruchomieniem.
Przy wymianie lampy należy wymienić również O-ring. Jeśli jakiś przewód
jest uszkodzony, należy go bezwzględnie wymienić.
22
°
2, 5
Basen foliowy
Basen ze stali
