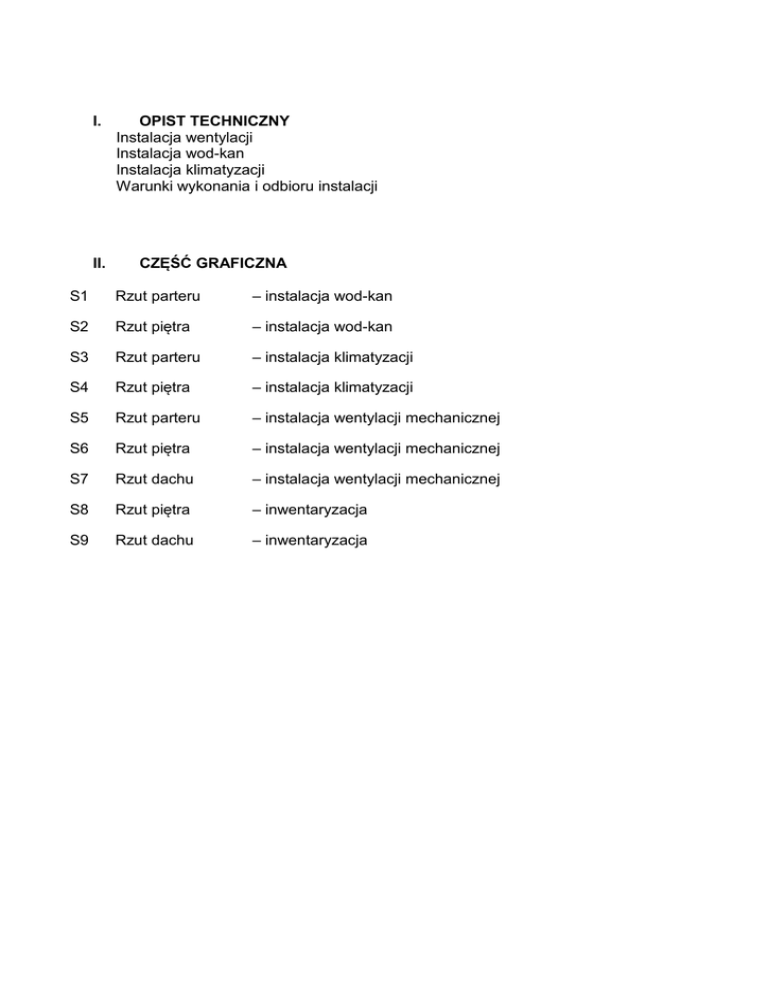

I.
II.
OPIST TECHNICZNY
Instalacja wentylacji
Instalacja wod-kan
Instalacja klimatyzacji
Warunki wykonania i odbioru instalacji
CZĘŚĆ GRAFICZNA
S1
Rzut parteru
– instalacja wod-kan
S2
Rzut piętra
– instalacja wod-kan
S3
Rzut parteru
– instalacja klimatyzacji
S4
Rzut piętra
– instalacja klimatyzacji
S5
Rzut parteru
– instalacja wentylacji mechanicznej
S6
Rzut piętra
– instalacja wentylacji mechanicznej
S7
Rzut dachu
– instalacja wentylacji mechanicznej
S8
Rzut piętra
– inwentaryzacja
S9
Rzut dachu
– inwentaryzacja
OPIS TECHNICZNY
PODSTAWA I ZAKRES OPRACOWANIA.
Projekt opracowano na podstawie następujących danych:
- zlecenia Inwestora,
- uzgodnień z Inwestorem,
- projektu architektonicznego,
- obowiązujących przepisów i norm techniczno-budowlanych.
Przedmiotem opracowania jest projekt instalacji sanitarnych: wentylacji, klimatyzacji
oraz instalacji wod.-kan. Dla: Przychodnia Rejonowa nr 3 przy ul. Jana Pawła II 23
w dzielnicy Wesoła m.st. Warszawy.
OPIS OBIEKTU
Centrum Pogodna – obiekt o charakterze handlowo-usługowym oraz mieszkalnym
wielorodzinnym - zlokalizowane jest w centralnej części osiedla Stara Miłosna w dzielnicy
Wesoła m.st. Warszawy, w sąsiedztwie innych obiektów użyteczności publicznej, jak
poczta, zespół szkolny i kościół
Lokal usługowy usytuowany jest w wyodrębnionej z bryły głównej Centrum oficynie,
przy ciągu pieszym. Lokal składa się z powierzchni na parterze (ok. 160 m2) i na piętrze
(ok. 140 m2) – razem ok. 300 m2.
STAN ISTNIEJĄCY
W budynku znajdują się istniejące instalacje centralnego ogrzewania, wody zimnej,
ciepłej wody użytkowej, kanalizacji i wentylacji grawitacyjnej. Instalacje centralnego
ogrzewania, wody zimnej, ciepłej wody użytkowej i kanalizacji są w pełni sprawne i istnieje
możliwość podłączenia do nich nowo projektowanych urządzeń. Instalacja wentylacji
grawitacyjnej zostanie zdemontowana.
INSTALACJA WENTYLACJI
Dane ogólne instalacji wentylacyjnej.
Dla budynku projektuje się wentylację mechaniczną wywiewną ze wszystkich pomieszczeń.
Świeże powietrze będzie dostarczane do pomieszczeń za pomocą nawiewników okiennych
np. Aerovetn firmy Renson. i kratek nawiewnych.
Celem opracowania jest zaprojektowanie:
- kanałów wentylacyjnych wywiewnych, nawiewnych,
- wentylatorów dachowych.
Założenia do obliczeń:
• minimalne ilości powietrza - 30 m3/h / osobę dla pom. biurowych i socjalnych
• ilość wymian powietrza w pozostałych pomieszczeniach:
- magazyny
- komunikacja
- pomieszczenia WC
2wym/godz
1,5wym/godz
50 m3/h
Przewody instalacji wentylacji mechanicznej powinny być instalowane w sposób
umożliwiający utrzymanie ich czystości lub prowadzone w obudowach.
Projektuje się następujące systemy wentylacyjne:
- W→ wentylacja wywiewna z pomieszczeń gabinetów, magazynowych i komunikacji
- WC→ wentylacja wyciągowa z pomieszczeń WC
System W – wentylacja wywiewna z pomieszczeń
Dla pomieszczeń, wymagana ilość powietrza świeżego wynosi - 1460 m3/h.Wyciąg
powietrza z pomieszczeń wynosi 1460 m3/h (W).
Do nawiewu świeżego powietrza projektowane są nawiewniki okiennenp. Aerovetn firmy
Renson i kratki nawiewne. Wyciąg zużytego powietrza z pomieszczeń realizowany jest za
pomocą systemu kanałów wyciągowych zakończonych wentylatorami dachowyminp.
RF/400S SN
Przewody wywiewne należy wykonać jako prostokątne stalowe ocynkowane oraz
okrągłe typu spiro i flex.. Do wywiewu powietrza z pomieszczeń przyjęto stalowe zawory
wentylacyjne okrągłe zamontowane, oraz przepustnice regulujące przepływ w instalacji.
System WC – wentylacja wywiewna WC i pomieszczeń porządkowych.
Dla pomieszczeń WC i pomieszczeń porządkowych w budynku projektuje się
wentylację wywiewną, której wydajność wynosi: (WC) - 240 m3/h
Do wyciągu powietrza z pomieszczeń WC zaprojektowano wentylator
dachowynp.RF/4-160 N
Przewody wywiewne należy wykonać jako prostokątne stalowe ocynkowane oraz
okrągłe typu spiro i flex. Przewody wywiewne należy wykonać bez izolacji. Do wyciągu
powietrza z pomieszczeń WC i pomieszczeń porządkowych projektuje się stalowe zawory
wentylacyjne wywiewne.
Materiały wentylacyjne.
Kanały i zawieszenia
Przewody prostokątne
wykonać jako stalowe
ocynkowane
o połączeniach
kołnierzowych. Przewody okrągłe i kształtki wykonać w technologii spiro i flex. Przewody
wentylacyjne i urządzenia podwieszać do konstrukcji w systemie montażowym „HILTI” lub
mu podobnym zapewniając izolację wibroakustyczną pomiędzy montowaną instalacją a
elementem konstrukcyjnym, do którego jest montowana.
Regulacja wentylacji.
Instalację wyciągową wyregulować za pomocą przepustnic oraz grzybków przy
zaworach wentylacyjnych.
Wytyczne branżowe.
Budowlane
Zapewnić dostęp do wszystkich urządzeń wentylacyjnych w celu ich konserwacji i napraw.
Sterowanie
Instalacja wentylacji – praca w trakcie pracy ludzi w budynku.
Praca systemów wentylacyjnych W1, WC powinna odbywać się jednocześnie.
Bilans ilości powietrza wentylacyjnego.
Nr
001
002
003
004
005
006
007
008
009
010
011
012
013
014
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
Opis pomieszczeń
PRZEDSIONEK
POCZEKALNIA
REJESTRACJA
GABINET LEKARSKI
GABINET SPIROMET
GABINET
ALERGOLOG.
GABINET ZABIEGOWY
GABINET LEKARSKI
GABINET LEKARSKI
WC
POM.POMOCNICZE
POM.POMOCNICZE
KORYTARZ
SCHODY
Powierzchnia Kubatura Nawiew Wywiew
[m²]
PARTER
2,12
29,47
14,61
13,51
8,65
22,06
15,86
12,07
12,08
3,24
2,46
1,52
17,52
1,95
PODDASZE
SCHODY
9,40
KORYTARZ
23,32
GABINET LARYNGOL.
27,94
POCZEKALNIA
10,39
POKÓJ SOCJALNY
9,38
GABINET STOMATOL.
18,62
WC
3,24
POM.POMOCNICZE
0,81
POM.POMOCNICZE
3,47
KORYTARZ
9,13
KORYTARZ
2,60
POM.POMOCNICZE
3,01
POM.POMOCNICZE
2,67
SZATNIA
8,81
POM.POMOCNICZE
0,30
WC PERSONELU
5,43
[m³]
[m³/h]
[m³/h]
6,89
95,78
47,48
43,91
28,11
30
150
150
60
60
0
270
60
60
60
71,70
90
90
51,55
39,23
39,26
10,53
8,00
4,94
56,94
6,34
60
60
60
50
30
0
100
0
60
60
60
50
30
0
100
0
25,10
62,26
74,60
27,74
25,04
49,72
8,65
2,16
9,26
24,38
6,94
8,04
7,13
23,52
0,80
14,50
∑=
0
310
60
60
60
60
0
0
0
0
150
0
0
0
0
100
1700
40
120
60
120
60
60
50
20
20
40
0
30
30
50
0
100
1700
WARUNKI WYKONANIA I ODBIORU INSTALACJI.
Instalacje wentylacji wykonać i odebrać zgodnie z warunkami technicznymi COBRTI
Instal oraz polskimi normami.
INSTALACJA WOD.-KAN.
Woda zimna będzie dostarczana do celów bytowo-gospodarczych. Nowo projektowane urządzenia
zostaną podłączone do istniejącej instalacji wod.-kan.
W pomieszczeniach zostały dodatkowo zaprojektowane następujące przybory:
Gabinet spirometryczny: 1x zlewozmywak,
Pokój socjany: 1x zlewozmywak, 1x umywalka,
Gabinet laryngologiczny: 2x umywalka, 1x Unit Laryngologiczny
Zimna woda i ciepła woda użytkowa
Zasilenie w zimną wodę i ciepłą wodę użytkową wykonać poprzez podłączenie (w
miejscu wskazanym na rys.) do istniejących instalacji wody zimnej i ciepłej wody użytkowej.
Projektuje się wykonanie instalacji wodociągowej wody zimnej i ciepłej z rur
polipropylenowych
(PEX-Al-PEX) łączonych za pomocą złączek zaciskowych z
zastosowaniem kształtek mosiężnych. Przewidziano zastosowanie np. rur firmy Kisan. W
miejscach podłączenia baterii i zaworów czerpalnych przewiduje się zastosowanie złączek
metalowych gwintowanych. Do uszczelnienia łączników gwintowanych stosować taśmę lub
pastę teflonową. W miejscach przejść przez ściany i stropy zastosować otuliny ze
specjalnego PE. Wszystkie przewody rozprowadzające (woda zimna, c.w.u.), prowadzone
w ściankach działowych i w bruzdach, należy zaizolować kształtkami z pianki
poliuretanowej. Rury można zastąpić rurami innego producenta. Zaleca się stosowanie rur i
kształtek jednego producenta.
Instalacja kanalizacji sanitarnej.
Ścieki z lokalu będą odprowadzane rurami PVC, łączonymi kształtkami z PVC i
uszczelniane na złączach kielichowych uszczelką wargową. Podejścia do przyborów należy
wykonać rurami o średnicy DN 50. Wszystkie nowoprojektowane przybory sanitarne należy
podłączyć do istniejącej instalacji kanalizacji sanitarnej w miejscach wskazanych na
rysunku.Odpływy z przyborów sanitarnych należy zasyfonować.
Rozprowadzenie instalacji kanalizacyjnej pokazano na załączonym rysunku.
Materiały.
Instalacja
wodociągowa
została
zaprojektowana
z
zgrzewanych
rur
polipropylenowych PN20 łączonych poprzez zgrzewanie.Podejścia do wylewek wykonać z
elastycznych przewodów w oplocie. Instalacja kanalizacyjna zaprojektowana została z rur
PVC.
Izolacja.
Przewody instalacji wody zimnej izolować pianką kauczukową gr. min 9,0 mm.
Przewody instalacji wody ciepłej izolować pianką kauczukową gr. min 20,0 mm. Przed
zaizolowaniem przewody należy poddać próbie szczelności na ciśnienie 1,0 MPa.
Mocowanie przewodów i urządzeń.
Projektowane przewody i urządzenia mocować przy użyciu typowych elementów
złożonych z kształtowników oraz kołków rozporowych.
INSTALACJA KLIMATYZACJI
Instalację klimatyzacji zaprojektowano w oparciu o urządzenia chłodnicze
freonowe. Jednostki zewnętrzne umieszczono na elewacji. W pomieszczeniach
zastosowano klimatyzatory ścienne. Odprowadzenie skroplin grawitacyjnie do kanalizacji.
Sterowanie pracą klimatyzatorów odbywać się będzie za pośrednictwem pilota, które są
dostarczane wraz z urządzeniami wewnętrznymi. Dobór urządzeń nastąpił na podstawie
obliczeń cieplnych umieszczonych w projekcie budowlanym.
Urządzenia wewnętrzne wyposażone są w filtr powietrza typu przeciwgrzybicznego,
materiał o strukturze plastra miodu PP, wymiennik ciepła: wężownica miedziana, lamele
typu aluminiowego o powierzchni powłoki hydrofilowej. Rozmieszczenie urządzeń
wewnętrznych, zewnętrznych oraz trasy instalacji chłodniczych przedstawiono na
rysunkach.
We wszystkich pomieszczeniach projektuje się klimatyzatory ścienne serii MS firmy
LG.
BILANS ZYSKÓW CIEPŁA
Nazwa pomieszczenia
Gabinet laryngologiczny
Gabinet lekarski
Gabinet lekarski
Gabinet zabiegowy
Gabinet alergologiczny
Gabinet stomatologiczny
Gabinet spirometryczny
Gabinet lekarski
Rejestracja
Np. Zyski (W)
103
2570
9
2410
8
2389
7
2283
6
4446
106
4688
5
2872
4
3150
3
4448
J. zewn. J. zewn.
MS09AQ
MS09AQ
MS09AQ FM49AH
MS09AQ
MS18AQ
MS18AQ
MS09AQ
FM49AH
MS12AQ
MS18AQ
Dobrane klimatyzatory zapewnią warunki komfortu dla osób przebywających w
pomieszczeniach. Klimatyzatory umieszczone będą na ścianach zewnętrznych
pomieszczeń. Jednostki wewnętrzne wraz z jednostkami zewnętrznymi połączona ze sobą
w systemie multisplit.
Materiały klimatyzacyjne.
Instalację freonową wykonać z rur miedzianych do celów chłodniczych (typu Cu DHP
zgodnie z ISO 1337), odtłuszczonych i odtlenionych, o połączeniach lutowanych. Przewody
zaizolować przeciw kondensacji pary wodnej otulinami z pianki na bazie syntetycznego
kauczuku np. typu ARMAFLEX AC firmy ARMACELL. Przewody freonowe należy
prowadzić pod stropem pomieszczeń, a następnie wyprowadzić do jednostki zewnętrznej.
Wytyczne eksploatacji.
Urządzenia klimatyzacyjne nie wymagają stałej obsługi i są dozorowane okresowo.
Czynności związane z eksploatacją i konserwacją należy wykonywać zgodnie z
instrukcjami obsługi dostarczonymi wraz z urządzeniami. Przestrzegać okresowo
sprawdzenia stanu filtrów, czyścić je, a w razie konieczności wymienić. Do usuwania
sygnalizowanych niesprawności oraz do przeprowadzania okresowych przeglądów i
remontów bieżących urządzeń należy wezwać uprawniony serwis.
Instalacja wod.-kan.
Skropliny z urządzeń klimatyzacyjnych odprowadzone zostaną grawitacyjnie
poziomami o średnicy Dn25 z rur PE.
Wykonawstwo
Przewody poziome instalacji skroplin należy prowadzić ze spadkiem min. 1%. w
kierunku odbiornika skroplin po ścianach. Skropliny z jednostek klimatyzacyjnych należy
zebrać i odprowadzić do kanalizacji sanitarnej lub wyprowadzić na elewację budynku i
zapewnić odpływ skroplin. Włączenie dokonać nad syfon umywalki z zachowaniem przerwy
powietrznej. W przypadku odprowadzenia skroplin bezpośrednio do pionu kanalizacji
sanitarnej podłączenie skroplin należy zasyfonować.
Przejścia przez ściany.
Wszystkie przejścia przewodów skroplin przez ściany wykonać w rurach osłonowych
z PVC.
WYTYCZNE BRANŻOWE.
Branża elektryczna.
Zapewnić podłączenie dla wszystkich jednostek klimatyzacyjnych.
Branża przeciwpożarowa.
Budynek w jednej strefie pożarowej.
WARUNKI WYKONANIA I ODBIORU INSTALACJI.
Instalacje sanitarne wykonać i odebrać zgodnie
technicznymi COBRTI Instal oraz polskimi normami.
z
warunkami
