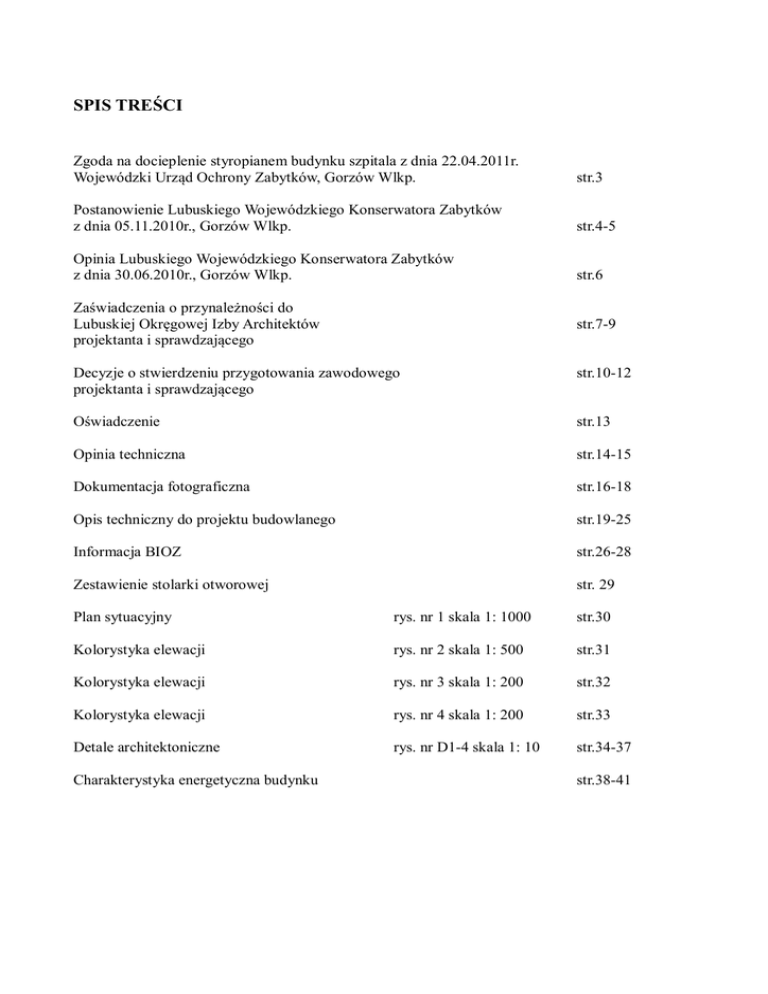

SPIS TREŚCI
Zgoda na docieplenie styropianem budynku szpitala z dnia 22.04.2011r.
Wojewódzki Urząd Ochrony Zabytków, Gorzów Wlkp.
str.3
Postanowienie Lubuskiego Wojewódzkiego Konserwatora Zabytków
z dnia 05.11.2010r., Gorzów Wlkp.
str.4-5
Opinia Lubuskiego Wojewódzkiego Konserwatora Zabytków
z dnia 30.06.2010r., Gorzów Wlkp.
str.6
Zaświadczenia o przynależności do
Lubuskiej Okręgowej Izby Architektów
projektanta i sprawdzającego
str.7-9
Decyzje o stwierdzeniu przygotowania zawodowego
projektanta i sprawdzającego
str.10-12
Oświadczenie
str.13
Opinia techniczna
str.14-15
Dokumentacja fotograficzna
str.16-18
Opis techniczny do projektu budowlanego
str.19-25
Informacja BIOZ
str.26-28
Zestawienie stolarki otworowej
str. 29
Plan sytuacyjny
rys. nr 1 skala 1: 1000
str.30
Kolorystyka elewacji
rys. nr 2 skala 1: 500
str.31
Kolorystyka elewacji
rys. nr 3 skala 1: 200
str.32
Kolorystyka elewacji
rys. nr 4 skala 1: 200
str.33
Detale architektoniczne
rys. nr D1-4 skala 1: 10
str.34-37
Charakterystyka energetyczna budynku
str.38-41
OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO
TERMOMODERNIZACJA BUDYNKU NOWY SZPITAL
W KOSTRZYNIE N/O, NARUTOWICZA 6, 66-470 KOSTRZYN N/O
1. PRZEDMIOT I ZAKRES OPRACOWANIA
Przedmiotem opracowania jest polepszenie warunków cieplnych i poprawienie stanu technicznego
budynku Nowy Szpital w Kostrzynie n/O, Narutowicza 6, 66-470 Kostrzyn n/O na terenie działki
o nr ewidencyjnym 424/15.
Zakres opracowania:
 termoizolacja ścian zewnętrznych
 zmiana kolorystyki elewacji budynku
 wymiana stolarki okiennej
 wymiana opierzeń i parapetów
 wymiana rynien i rur spustowych
Projektuje się również modernizację kotłowni, modernizację instalacji c.o., instalacji c.w.u.
- według odrębnego opracowania.
2. PODSTAWY OPRACOWANIA
 Umowa z Inwestorem
 Wytyczne Inwestora
 Audyt energetyczny wykonany przez Negawat Janusz Szymczyk s.c.
(audyt energetyczny jest nierozłączną częścią dokumentacji technicznej)
 Inwentaryzacja budowlana wykonaną przez Elżbietę Leciejewską
 Opinia techniczna wykonana przez Mieczysława Kowałkę
 Wizja lokalna
 Dokumentacja fotograficzna
 Mapa sytuacyjno-wysokościowa w skali 1:1000
3. LOKALIZACJA
Budynek Nowy Szpital w Kostrzynie n/O znajduje się przy ul. Narutowicza 6 w Kostrzynie n/O
na działce o nr ewidencyjnym 424/15. Teren szpitala położony jest w północnej części miasta w
pobliżu parku. Od strony północnej znajduje się główne wejście i wjazd na teren działki nr 424/15.
4. ZAGOSPODAROWANIE TERENU
Elementy zagospodarowania terenu pozostają bez zmian.
Istniejący wjazd, wejścia na teren działki, teren utwardzony, tereny zielone, ogrodzenie, sieci
uzbrojenia terenu pozostają bez zmian.
5. CHARAKTERYSTYKA OBIEKTU
Budynek został wzniesiony w latach 30 XX wieku i reprezentuje przykład architektury
modernistycznej. Budynek znajduje się w gminnej ewidencji zabytków m. Kostrzyn nad Odrą.
Budynek trzykondygnacyjny, całkowicie podpiwniczony z poddaszem nieużytkowym o konstrukcji
tradycyjnej, dach stromy wielospadowym. Jest to budynek średniowysoki, wysokość do okapu
wynosi 12,50 m. Ściany murowane z cegły ceramicznej pełnej na zaprawie cementowo-wapiennej
o grubości 38 cm (bez tynku). Stropy międzypiętrowe gęstożebrowe typu Akermana.
Budynek w latach 70-tych częściowo został docieplony płytami wiórowo-cementowymi (suprema).
Okna drewniane, skrzynkowe częściowo wymienione na okna z PCV w kolorze białym.
6. WYMIARY I POWIERZCHNIE
Liczba kondygnacji:
3(+piwnica+poddasze nieużytkowe)
Kubatura części ogrzewanej:
32262,50m3
Powierzchnia netto budynku
8050,00m2
Powierzchnia zabudowy:
3265,00 m2
Liczba osób użytkujących budynek: 147
7. WNIOSKI I ZALECENIA
Na podstawie przeprowadzonej wizji lokalnej , dokonanych oględzinach elementów ścian
zewnętrznych (elewacji), ścian wewnętrznych i stropów budynku, oraz uzyskanych informacjach
zaleca się co następuje:
- Przed przystąpieniem do prac budowlanych, remontowych i adaptacyjnych należy bezwzględnie
wykonać dokumentację ikonograficzną (fotograficzną) ścian i stropów oraz elewacji budynku ze
wszystkich stron.
- Dokonać komisyjnej oceny wszystkich elementów ścian zewnętrznych (tynki i ocieplenia),
elementów konstrukcji balkonów i gzymsów zewnętrznych, podbitek oraz rynien i rur spustowych,
które należy naprawić. W skład komisji powinni wchodzić: Inwestor, uprawniony kierownik
budowy, inspektor nadzoru.
- Zaleca się sprawdzenie dokładne stanu konstrukcji balkonów i balustrad na I-szym
i II-gim piętrze, pod względem ich wytrzymałości, gdyż uszkodzenia tych elementów mogą
stanowić zagrożenie dla użytkowników. Sugeruje się aby wykonać naprawę widocznych od spodu
rys i pęknięć, płyt balkonowych, przez przyklejenie na tych uszkodzeniach siateczek elastycznych z
PCV klejem budowlanym typu ATLAS, na oczyszczonych wcześniej powierzchniach płyt
balkonowych i ich zatynkowanie.
- Z uwagi na konieczność prowadzenia prac związanych z ociepleniem budynku (usuwanie
istniejących płyt supremy i tynków) i wykonanie nowego ocieplenia styropianem metodą lekką
mokrą, prac remontowych związanych z naprawą elementów balkonu (płyta, balustrada) oraz
wykonania nowych rynien i rur spustowych odprowadzających wodę z dachu, należy prace te
prowadzić z zachowaniem szczególnej ostrożności i zachowaniem warunków BHP dla robót
prowadzonych w czynnych zakładach pracy.
- Istniejąca, zasadnicza konstrukcja (ściany, stropy), rozpatrywanego budynku szpitala, jest w stanie
na ogół dobrym i po wykonaniu niezbędnych prac związanych z nowym, koniecznym ociepleniem
ścian zewnętrznych, naprawą balkonów, podbitek, rynien i rur spustowych pozwala na bezpieczne
użytkowanie budynku.
8. OPIS ROZWIĄZANIA PROJEKTOWEGO
Przy wykonywaniu robót termoizolacyjnych budynku, należy bezwzględnie przestrzegać wymagań
oraz zaleceń wybranego producenta systemu ociepleń.
8.1 Stolarka otworowa
Część okien zewnętrznych budynku Nowy Szpital w Kostrzynie n/O została już wymieniona na
PCV w kolorze białym. Projektuje się wymianę pozostałych okien drewnianych na okna PCV
w kolorze białym z nawiewnikami, o współczynniku przenikania ciepła U=1,9[W/m²xK].
Zgodnie z zaleceniami wojewódzkiego konserwatora zabytków wymianę stolarki okiennej należy
wykonać pod warunkiem ścisłego zachowania kompozycji oraz profilowań historycznej stolarki.
Parapety wewnętrzne PCV w kolorze białym lub parapet wraz z ościeżnicą licowany płytką
ceramiczną w kolorze dostosowanym do ścian w pomieszczeniu. Parapety zewnętrzne we
wszystkich oknach należy wymienić na parapety z blachy ocynkowanej, powlekanej w kolorze
białym.
Wymiana stolarki wg załącznika nr 1 (zestawienie stolarki otworowej – inwentaryzacja przekazana
przez Inwestora). Przed przystąpieniem do realizacji należy dokonać ponownej inwentaryzacji
stolarki okiennej i drzwiowej. W nowej stolarce otworowej należy zachować istniejące podziały
wzorując się na elementach już wymienionych.
8.2 Izolacja ścian fundamentowych i piwnic
Przed wykonaniem ocieplenia budynku należy sprawdzić stan techniczny izolacji
przeciwwilgociowej pionowej i poziomej oraz ścian fundamentowych. W przypadku braku lub
złego stanu technicznego należy wykonać nową izolacje przeciwwilgociową. W tym celu
wykonawca opracuje odrębny projekt technologiczny naprawy izolacji oraz ścian fundamentowych.
Technologię napraw wykonawca uzgodni z Inspektorem Nadzoru, Projektantem oraz Inwestorem.
Zabrania się łączenia hydroizolacji różnych producentów.
Projektuje się wykonanie izolacji termicznej ścian fundamentowych budynku z pominięciem ściany
od strony południowej przy tarasie oraz odcinka ściany od strony północnej (przy wjeździe
do budynku- wejście główne) . Należy docieplić budynek do 1,0 m poniżej poziomu terenu.
W tym celu należy odkopać ściany fundamentowe odcinkowo z jednoczesnym zabezpieczeniem
wykopu. Odkrywki należy wykonywać odcinkami długości 5mb. Po wykonaniu wykopu i oceny
izolacji ścian fundamentowych należy przygotować podłoże do montażu płyt izolacyjnych- styrodur
XPS gr. 12 cm. Należy zagruntować podłoże środkami dostosowanymi do powłoki
hydroizolacyjnej według wytycznych wybranego producenta materiału hydroizolacyjnego.
Po wyschnięciu izolacji przeciwwilgociowej płyty należy przykleić bez kołkowania poniżej
poziomu gruntu i minimum 30 cm powyżej poziomu terenu.
Dodatkowo należy wykonać ochronę izolacji przy pomocy folii kubełkowej. Izolację z folii
kubełkowej należy wyciągnąć powyżej terenu i zakończyć listwą z blachy stalowej ocynkowanej
powlekanej w kolorze ciemnobrązowym. Przejścia rurowe przez ściany fundamentowe oraz
dylatacje konstrukcyjne zabezpieczyć specjalnymi mankietami i taśmami uszczelniającymi.
Odtworzenie ukształtowania terenu. Wykop należy zasypać gruntem rodzimym warstwami grubości
ok. 15 cm ubijając dokładnie każdą warstwę np. ubijakiem spalinowym. Należy wykonać opaskę z
kostki brukowej betonowej gr. 6 cm na podsypce cementowo-piaskowej gr. 80 cm wraz z obrzeżem
betonowymi. Spadek opaski od budynku.
8.3 Izolacja ścian zewnętrznych powyżej poziomu terenu
Przed realizacją ocieplenia, należy zdemontować wszystkie zbędne elementy z powierzchni
elewacji (obróbki blacharskie, parapety, kraty, lampy oświetlenia zewnętrznego, tablic, instalacji
odgromowej itp.). Elementy ponownie montowane, należy oczyścić i zabezpieczyć antykorozyjnie.
Przewody różnych instalacji zamocowane na powierzchni tynku, należy w miarę możliwości
technicznych ukryć pod ociepleniem.
Elewację budynku należy oczyścić z nalotów, wykwitów i środków utrudniających wiązanie.
Ściany zewnętrzne docieplone supremą należy oczyścić poprzez usunięcie płyt wiórowocementowych (suprema). Podłoże musi być suche, nośne, odpylone i odtłuszczone, wolne od
luźnych cząstek. Istniejące tynki źle związane z podłożem należy skuć. Ubytki i pęknięcia
wyrównać specjalną masą lub tynkiem cementowym. Zaleca się badania wilgotności podłoża.
W przypadku wilgotnego podłoża wykonawca opracuje technologię napraw w uzgodnieniu z
Inspektorem Nadzoru, Projektantem oraz Inwestorem. Po oczyszczeniu i naprawieniu ubytków na
powierzchni ścian zewnętrznych można wykonać izolację cieplną budynku.
Układ warstw systemu ociepleniowego:
1. zaprawa klejowo-szpachlowa
2. płyta styropianowa EPS 70-040 grubości 12 cm
3. zaprawa klejowo-szpachlowa
4. siatka z włókna szklanego
5. podkład uniwersalny
6. tynk mineralny malowany farbą elewacyjna silikonową
Ocieplenie ścian szczytowych i podłużnych należy wykonać metodą BOS (bezspoinowe systemy
ociepleń) warstwą styropianu samogasnącego EPS 70-040 grubości 12 cm ze szczególnym
uwzględnieniem ościeży i nadproży otworów okiennych i drzwiowych. Zabrania się zmniejszenia
grubości warstwy ocieplenia. W poziomie cokołu należy zastosować listwę startową. Pod listwą
zastosować uszczelniającą samoprzylepną taśmę rozprężną. W miejscach szczególnie narażonych
na zawilgocenie stosować izolację pionową przeciwwilgociową zgodnie z zaleceniami wybranego
producenta. Cokół licowany płytką klinkierową w kolorze brązowym (wybór płytki klinkierowej na
etapie realizacji). Do ocieplenia ościeży okiennych i drzwiowych stosować płyty styropianowe o
grubości minimum 3 cm. Krawędzie styku układu ociepleniowego z parapetami zewnętrznymi,
ościeżnicami okiennymi i obróbkami blacharskimi, należy uszczelnić przy użyciu taśmy
uszczelniającej. Pod parapetami oraz wokół otworów okiennych należy stosować listwę narożną z
siatką. Zabezpieczenie krawędzi narożników zewnętrznych i ościeży otworów wykonać poprzez
wklejenie narożników z siatką. W narożnikach otworów na elewacji wykonać wzmocnienia
diagonalne paskami siatki z włókna szklanego. Sposób mocowania materiału termoizolacyjnego do
podłoża poprzez klejenie i mocowanie mechaniczne. Płyty styropianowe kleić do podłoża zaprawą
klejowa, po uprzednim przygotowaniu podłoża zgodnie z zaleceniami producenta. Przyklejone
płyty styropianowe kotwić do podłoża kołkami rozporowymi zgodnie z zaleceniami producenta.
Na zamocowanych płytach styropianowych wykonać warstwę zaprawy zbrojącej wzmocnionej
siatką zbrojącą z włókna szklanego. Wykonać wyprawę mineralnej o strukturze baranka gr. 3 mm.
Tynk mineralny malować dwukrotnie farbą silikatową w kolorze zgodnym z założeniami
kolorystyki elewacji. W pasie przyziemia do wysokości 2,0 m ponad poziomem terenu, w fazie
tynku podkładowego, należy zastosować dodatkową warstwę siatki z włókna szklanego.
W miejscach narażonych na uszkodzenia należy stosować dwukrotne wzmocnienie siatką zbrojącą.
Zabezpieczenie krawędzi narożników zewnętrznych i ościeży otworów należy uzbroić profilami
kątowymi z siatki z włókna szklanego. W miejscu przerw dylatacyjnych zastosować
termoizolacyjny materiał uszczelniający do dylatacji przegród oraz profil dylatacyjny z siatką.
8.4 Zadaszenie nad głównym wejściem
Zadaszenie nad wejściem głównym należy oczyścić mechanicznie, zmyci i uzupełnić ubytki.
Po uprzednim przygotowaniu podłoża, elementy tynkowane należy wzmocnić siatką zbrojącą,
zatopionej w masie klejowo – szpachlowej a następnie wyprawić tynkiem mineralnym i malować
farbą silikonową w kolorze zgodnym z założeniami kolorystyki elewacji.
Istniejące pokrycie zadaszenia nad wejściem oczyścić z warstw zewnętrznych do konstrukcji nośnej
i wyrównać. Na tak przygotowane podłoże, po zagruntowaniu położyć papę termozgrzewalną
podkładową i wierzchniego krycia w kolorze szarym. Opierzenia z blachy tytanowo-cynkowej.
Rynny i rury spustowe z blachy tytanowo-cynkowej. Kolorystyka zgodna z kolorystyką elewacji.
8.5 Schody i tarasy zewnętrzne
Istniejącą okładzinę na schodach i tarasach zewnętrznych w złym stanie technicznym należy
usunąć. Należy zerwać wszystkie warstwy wykończeniowe, usunąć opierzenia, rynny i rury
spustowe. Na oczyszczonej i przygotowanej nawierzchni tarasu należy wykonać warstwę spadkową
(1,5-2,5% od budynku), wykonać obróbki blacharskie z blachy tytanowo-cynkowej, izolację
przeciwwilgociową. Płytki gresowe układać na elastycznej, wodoodpornej zaprawie klejącej
przeznaczonej do stosowania na zewnątrz budynku. Płytki gresowe, mrozoodporne, antypoślizgowe
w kolorze cokołu. Należy zastosować elastyczną fugę w kolorze grafitowym. Boczne ściany
schodów i tarasów po przygotowaniu podłoża wyłożyć płytkami klinkierowymi (kolor cokołu).
Istniejące schody w złym stanie technicznym należy oczyścić z warstw wykończeniowych do warstwy
konstrukcyjnej. Podłoże należy oczyścić i uzupełnić ubytki. Naprawione schody należy wykończyć
materiałem jak na tarasie.
8.6 Balkony
Zaleca się dokładne sprawdzenie konstrukcji balkonów i balustrad na piętrach pod względem ich
wytrzymałości. Balkony od strony południowej są w bardzo złym stanie technicznym, mogą
stanowić zagrożenie dla użytkowników. Po dokonaniu dokładnej oceny stanu konstrukcji balkonów
należy przystąpić do naprawy. Po przygotowaniu podłoża balkonu - skuciu wylewki betonowej,
wykonaniu izolacji z przeciwwilgociowej, wykonaniu opierzeń balkonowych z blachy tytanowocynkowej, należy wykonać nową wylewkę betonową (warstwa spadkowa 1,5-2% od budynku).
Płytki gresowe układać na elastycznej zaprawie klejącej przeznaczonej do stosowania na zewnątrz
budynku. Płytki gresowe, mrozoodporne, antypoślizgowe w kolorze cokołu. Należy zastosować
elastyczną fugę w kolorze grafitowym. Płytki ceramiczne układać w taki sposób aby szczeliny
między nimi pokrywały się ze szczelinami dylatacyjnymi. Spód płyty balkonowej oczyścić z
resztek spękanego betonu, w miejscach występowania dużych ubytków betonowych wykonać
reprofilację podłoża zaprawami PCC zgodnie z technologia wybranego producenta. Widoczne od
spodu rysy i pęknięcia płyt balkonowych należy naprawić poprzez przyklejenie na tych
uszkodzeniach siatek elastycznych z PCV klejem budowlanym. Płyty balkonowe wzmocnić siatką
zbrojącą, zatopiona w zaprawie zbrojącej a następnie wyprawić tynkiem mineralnym i malować
dwukrotnie farbą elewacyjną silikonową w kolorze zgodnym z założeniami kolorystyki elewacji.
8.7 Balustrady zewnętrzne (schody, balkony, tarasy)
Elementy balustrad należy poddać renowacji. Przed malowaniem balustrady należy oczyścić
metodą ciśnieniowo-ścierną, wyprostować i zabezpieczyć antykorozyjnie. Należy wykonać
rekonstrukcji zniszczonych elementów ozdobnych. Po oczyszczeniu, naprawie i uprzednim
przygotowaniu podłoża, balustrady należy pokryć zestawem farb epoksydowo-poliuretanowych
zgodnie z kolorystyką elewacji. Balustrady w bardzo złym stanie technicznym należy odtworzyć.
8.8 Obróbki blacharsko-dekarskie
Istniejące obróbki blacharskie należy zdemontować a następnie wymienić na nowe, z blachy
tytanowo-cynkowej.
8.9 Rynny i rury spustowe
Istniejące rynny i rury spustowe należy zdemontować a następnie wymienić na nowe, z blachy
tytanowo-cynkowej.
8.10 Dach
Podbitki pod okapami dachu są fragmentami zniszczone przez powstałe zacieki i wymagają ich
naprawy lub wymiany całkowitej na nową. Oceny dokona uprawniony kierownik budowy,
inspektor nadzoru wraz z inwestorem.
8.11 Instalacja odgromowa
Instalacje odgromową należy odtworzyć i dokonać pomiarów skuteczności.
W przypadku jej braku należy wykonać projekt. Projekt wg odrębnego opracowania.
8.12 Opaska wokół budynku
Istniejącą opaskę wokół budynku należy zdemontować dla potrzeb ocieplenia cokołu budynku.
Po wykonaniu prac termomodernizacyjnych wykonać nową z kostki brukowej betonowej grubości
6 cm na podsypce cementowo-piaskowej wraz z obrzeżami betonowymi. Opaskę należy wykonać
ze spadkiem od budynku.
8.13 Detal architektoniczny
Na elewacji północnej w części wejściowej istniejący gzyms należy odtworzyć. W tym celu
wykonawca przygotuje inwentaryzację detalu architektonicznego i dokumentację fotograficzną pod
nadzorem wojewódzkiego konserwatora zabytków. Projektuje się gzyms ze styropianu lub
gotowych profili systemowych. Detal przy oknach na bocznych skrzydłach budynku należy
wykonać ze styropianu lub gotowych profili systemowych (zgodnie z rysunkiem elewacji).
8.14 Opis kolorystyki poszczególnych elementów elewacji
Zgodnie z zaleceniami wojewódzkiego konserwatora zabytków kolorystyka budynku nawiązuje do
kolorystyki historycznej, kolorów ziemistych. Układ kolorów wg załączonych rysunków
kolorystyki elewacji.
8.15 Warunki ochrony przeciwpożarowej
Kategoria zagrożenia ludzi
- ZL II
Ilość kondygnacji
- III kondygnacje naziemne+piwnica+poddasze nieużytkowe
Wysokość budynku
- budynek średniowysoki
Zgodnie z § 216, pkt 7., DZ. U. Nr 75 z 15 czerwca 2002 r. cyt.:
„Dopuszcza się ocieplenie ściany zewnętrznej budynku mieszkalnego, wzniesionego przed dniem 1
kwietnia 1995 r., o wysokości do 11 kondygnacji włącznie, z użyciem samogasnącego polistyrenu
spienionego, w sposób zapewniający nierozprzestrzenianie ognia.”
Przyjęty w projekcie system ocieplania i wykańczania ścian zewnętrznych budynków posiada
odpowiednie atesty i dopuszczenia dla stosowania go do wysokości 25m nad terenem. W związku z
powyższym, system spełnia stawiane mu wymagania.
Wszystkie materiały użyte do budowy winny posiadać odpowiednie atesty, w tym atesty Instytutu
Techniki Budowlanej oraz Państwowego Zakładu Higieny.
W sprawach nie ujętych w niniejszym opracowaniu obowiązują rozstrzygnięcia zawarte w
aktualnych „Warunkach wykonywania i odbioru robót budowlanych” lub ogólnie przyjęte zasady
wykonywania tych robót.
UWAGA:
*Roboty budowlane należy wykonywać zgodnie z obowiązującymi przepisami wynikającymi z
Prawa Budowlanego oraz zasadami sztuki budowlanej, z zachowaniem zasad i przepisów BHP.
*Prace budowlane należy realizować pod ścisłym nadzorem osób uprawnionych.
*Wszystkie materiały przeznaczone do wbudowania powinny być zgodne z Polskimi Normami.
*Problemy oraz szczegóły wykonania, które wynikną w trakcie realizacji a nie wchodzą w zakres
niniejszego opracowania, rozwiązane zostaną na roboczo, na budowie.
*Wymiary należy sprawdzić na budowie w przypadku różnic skorygować.
*Wszelkie zmiany w dokumentacji projektowej należy uzgadniać z autorem projektu.
*W przypadku pytań i wątpliwości należy skonsultować się z autorem projektu.
OPRACOWANIE:
mgr inż. architekt Agnieszka Wasielewska-Prychoda
INFORMACJA DO PLANU BIOZ
Obiekt:
Adres:
TERMOMODERNIZACJA BUDYNKU
NOWY SZPITAL W KOSTRZYNIE N/O
NARUTOWICZA 6, 66-470 KOSTRZYN N/O
DZIAŁKA NR EWID 424/15
Inwestor:
NOWY SZPITAL W KOSTRZYNIE N/O SP. Z O.O.
UL. NARUTOWICZA 6, 66-470 KOSTRZYN N/O
Projektant
mgr inż. architekt Agnieszka Wasielewska-Prychoda
Gorzów Wielkopolski, 28.05.2012 r.
1.Zakres robót całego zamierzenia budowlanego oraz kolejność realizacji
TERMOMODERNIZACJA BUDYNKU NOWY SZPITAL W KOSTRZYNIE N/O
NARUTOWICZA 6, 66-470 KOSTRZYN N/O DZIAŁKA NR EWIDENCYJNY 424/15
Szczegółowy zakres robót określają załączone dokumentacje projektowe.





termoizolacja ścian zewnętrznych
zmiana kolorystyki elewacji budynku
wymiana stolarki otworowej
wymiana opierzeń i parapetów
wymiana rynien i rur spustowych
Kolejność realizacji poszczególnych robót budowlanych ustali kierownik budowy w porozumieniu
z projektantem i inwestorem.
2.Wykaz istniejących obiektów podlegających opracowaniu.
Na terenie działki nr 424/15 znajduje się budynek szpitala trzykondygnacyjny, budynki
administracyjne dwukondygnacyjne, budynki gospodarcze jednokondygnacyjne, drogi dojazdowe,
parkingi, plac z miejscem na gromadzenie odpadów stałych, trakty piesze, założenie parkowe.
Od strony północnej znajduje się główne wejście i wjazd na teren działki.
Teren szpitala ogrodzony jest ogrodzeniem z siatki stalowej.
3.Wskazanie elementów zagospodarowania terenu mogące stwarzać zagrożenie
bezpieczeństwa.
Na terenie działki nr 424/15 znajdują się sieci uzbrojenia terenu: elektroenergetyczne,
kanalizacyjne, wodne. W bezpośrednim sąsiedztwie elewacji przewidzianych do ocieplenia istnieją
piesze trakty komunikacyjne, drogi dojazdowe, parking na samochody osobowe.
Teren oraz wejścia do budynku należy zabezpieczyć przed ryzykiem przypadkowego upadku
przedmiotów z wysokości.
Zagospodarowanie terenu działki pozostaje bez zmian.
4.Informacja dotycząca przewidywanych zagrożeń
Roboty, przy których wykonywaniu występuje ryzyko upadku z wysokości ponad 5,0 m.
Ryzyko upadku ciężkich materiałów rozbiórkowych z wysokości
(np. usunięcie płyt wiórowo-cementowych).
Roboty, przy których wykonywaniu występuje ryzyko zasypania gruntem
(np. wykonanie wykopu w celu docieplenia ścian fundamentowych).
Ryzyko zagrażające zdrowiu pracowników podczas montażu i demontażu rusztowań.
Rusztowania elewacyjne należy wyposażyć w zabezpieczenia odgromowe.
5.Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom
wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia
lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację,
umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń.
Przed przystąpieniem do realizacji robót szczególnie niebezpiecznych należy przeprowadzić
instruktaż pracowników poprzez wskazanie środków technicznych i organizacyjnych
zapobiegającym niebezpieczeństwom. Wszystkie prace należy prowadzić zgodnie z ogólnymi
zasadami BHP. Pracodawca jest zobowiązany zapewnić organizację pracy i stanowiska pracy w
sposób zabezpieczający pracowników przed zagrożeniami wypadkowymi oraz oddziaływaniem
czynników szkodliwych dla zdrowia.
Należy umieścić tablicę informującą o wykonywanych robotach wysokościowych.
Należy oddzielić strefę robót od strefy ruchu pieszych i pojazdów.
Z uwagi na konieczność prowadzenia prac związanych z ociepleniem budynku, należy prace te
prowadzić z zachowaniem szczególnej ostrożności i zachowaniem warunków BHP dla robót
prowadzonych w czynnych zakładach pracy.
6.Informacja o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do
realizacji niebezpiecznych robót budowlanych.
Zobowiązuje się kierownika budowy do przeszkolenia instruktażowego na placu budowy
pracowników w zakresie BHP a w szczególności w odniesieniu do robót przy wykonywaniu
których występuje ryzyko upadku z wysokości ponad 5,0m oraz robót, przy których wykonywaniu
występuje ryzyko zasypania gruntem.
OPRACOWANIE:
mgr inż. architekt Agnieszka Wasielewska-Prychoda
Oświadczenie
o zgodności projektu budowlanego z przepisami
Oświadczam, że projekt budowlany:
TERMOMODERNIZACJA BUDYNKU
NOWY SZPITAL W KOSTRZYNIE N/O
NARUTOWICZA 6, 66-470 KOSTRZYN N/O
DZIAŁKA NR EWIDENCYJNY 424/15
został wykonany zgodnie z obowiązującymi przepisami prawa budowlanego,
w tym techniczno-budowlanymi, Polskimi Normami i zasadami wiedzy technicznej.
mgr inż. architekt Agnieszka Wasielewska - Prychoda
uprawnienia do projektowania nr LOIA/27/2008/GW
w specjalności architektonicznej b/o
mgr inż. architekt Marta Bejnar - Bejnarowicz
uprawnienia do projektowania nr LOIA/27/2008/GW
w specjalności architektonicznej b/o
inż. Mieczysław Kowałko
uprawnienia do projektowania LBS/BO/2211/01
w specjalności konstrukcyjno-budowlanej b/o
Gorzów Wielkopolski, 28.05.2012 r.
