Rider techniczny FAMA-1

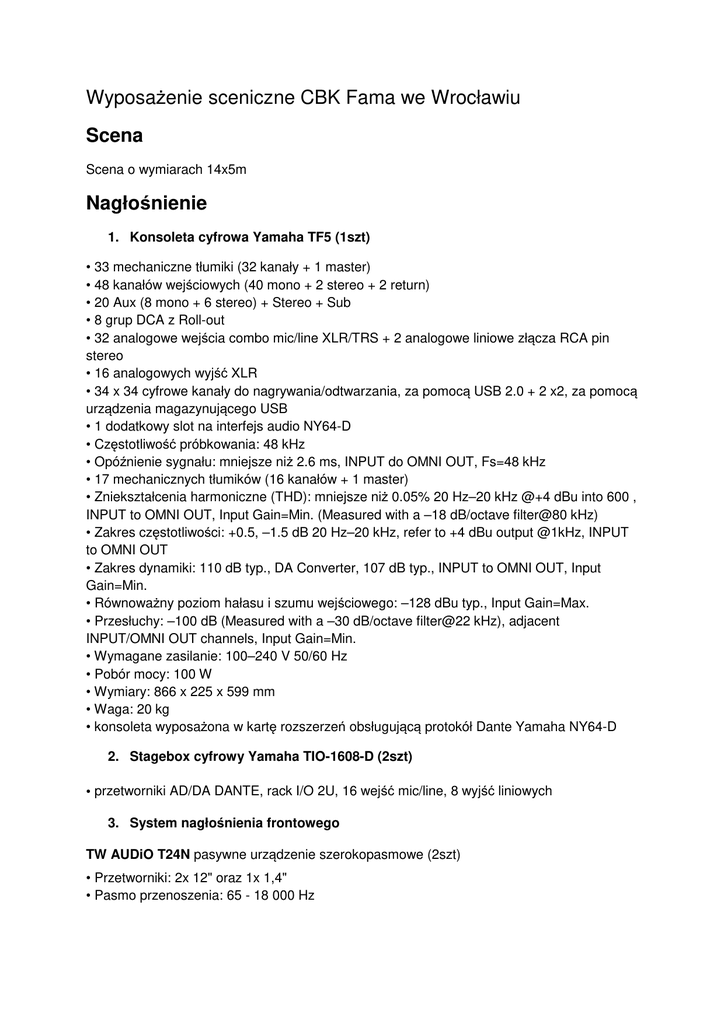

Wyposażenie sceniczne CBK Fama we Wrocławiu
Scena
Scena o wymiarach 14x5m
Nagłośnienie
1. Konsoleta cyfrowa Yamaha TF5 (1szt)
• 33 mechaniczne tłumiki (32 kanały + 1 master)
• 48 kanałów wejściowych (40 mono + 2 stereo + 2 return)
• 20 Aux (8 mono + 6 stereo) + Stereo + Sub
• 8 grup DCA z Roll-out
• 32 analogowe wejścia combo mic/line XLR/TRS + 2 analogowe liniowe złącza RCA pin
stereo
• 16 analogowych wyjść XLR
• 34 x 34 cyfrowe kanały do nagrywania/odtwarzania, za pomocą USB 2.0 + 2 x2, za pomocą
urządzenia magazynującego USB
• 1 dodatkowy slot na interfejs audio NY64-D
• Częstotliwość próbkowania: 48 kHz
• Opóźnienie sygnału: mniejsze niż 2.6 ms, INPUT do OMNI OUT, Fs=48 kHz
• 17 mechanicznych tłumików (16 kanałów + 1 master)
• Zniekształcenia harmoniczne (THD): mniejsze niż 0.05% 20 Hz–20 kHz @+4 dBu into 600 ,
INPUT to OMNI OUT, Input Gain=Min. (Measured with a –18 dB/octave filter@80 kHz)
• Zakres częstotliwości: +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT
to OMNI OUT
• Zakres dynamiki: 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input
Gain=Min.
• Równoważny poziom hałasu i szumu wejściowego: –128 dBu typ., Input Gain=Max.
• Przesłuchy: –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent
INPUT/OMNI OUT channels, Input Gain=Min.
• Wymagane zasilanie: 100–240 V 50/60 Hz
• Pobór mocy: 100 W
• Wymiary: 866 x 225 x 599 mm
• Waga: 20 kg
• konsoleta wyposażona w kartę rozszerzeń obsługującą protokół Dante Yamaha NY64-D
2. Stagebox cyfrowy Yamaha TIO-1608-D (2szt)
• przetworniki AD/DA DANTE, rack I/O 2U, 16 wejść mic/line, 8 wyjść liniowych
3. System nagłośnienia frontowego
TW AUDiO T24N pasywne urządzenie szerokopasmowe (2szt)
• Przetworniki: 2x 12" oraz 1x 1,4"
• Pasmo przenoszenia: 65 - 18 000 Hz
• Moc programowa / szczytowa: 1400 / 2400 W
• Maksymalny SPL: 143 dB
TW AUDiO S30 pasywne urządzenie subniskotonowe (2szt)
• Przetworniki: 2x 15"
• Pasmo przenoszenia: 35 - 200 Hz
• Moc programowa / szczytowa: 2000 / 4000 W
• Maksymalny SPL: 133 dB
TW AUDiO M8 pasywne urządzenie szerokopasmowe - frontfill (2szt)
• Przetworniki: 1x 8" oraz 1x 1"
• Pasmo przenoszenia: 70 - 20 000 Hz
• Moc programowa / szczytowa: 400 / 800 W
• Maksymalny SPL: 124 dB
Lab.Gruppen D80:L wzmacniacz mocy z procesorem Lake (1szt)
• Wzmacniacz z dynamicznym przydzielaniem mocy na poszczególne kanały
• Całkowita moc wzmacniacza 8000 W
• Maksymalna moc pojedynczego kanału 4600 W
• Wejście cyfrowe - protokół Dante
4. System monitorowy
Proel WD12A aktywny monitor sceniczny typu wedge (4szt)
• Przetworniki: 1x 12" oraz 1x 1"
• Pasmo przenoszenia: 50 - 20 000 Hz
• Moc wzmacniacza: HF 50 W, LF 300 W
• Maksymalny SPL: 124 dB
• Kąt promieniowania 800 x 800
5. Odtwarzacze
Denon DN-500BD odtwarzacz blu-ray (1szt)
• Odtwarzane formaty:
Blu-ray: BD25, BD50, BD-ROM, BD-R, BD-RE
DVD: DVD, DVD+R, DVD-R, DVD+RW, DVD-RW
CD: CD, CD-R, CD-RW, DTS Music Disc, HDCD, Super Video CD, Video CD
TASCAM SS-CDR200 rejestrator / odtwarzacz kart pamięci CF / SD, płyt CD, USB
• Obsługiwane nośniki: CF, SD/SDHC, USB, CD-R, CD-R-DA, CD-RW, CD-RW-DA
• Formaty zapisu / odtwarzania: WAV, MP3, CD-DA
6. Mikrofony
Sennheiser EM 100 G3 odbiornik systemu mikrofonów bezprzewodowych (4szt)
Sennheiser SK 100 G3 nadajnik systemu bezprzewodowego typu bodypack (4szt)
Sennheiser SKM 100-845 G3 nadajnik systemu bezprzewodowego z kapsułą
superkardioidalną (4szt)
Sennheiser ME 3-ew mikrofon nagłowny, charakterystyka kardioidalna (4szt)
Shure SM57 mikrofon instrumentalny (2szt)
Shure SM58 mikrofon do wokalu (4szt)
7. Statywy
Widlicki SK2500 statyw głośnikowy (4szt)
Widlicki SM3210 statyw mikrofonowy (20szt)
8. System multimedialny
Sala posiada na wyposażeniu iPad Air2 oraz procesor sygnałowy Yamaha MTX5-D, za
pomocą których można sterować systemem nagłośnienia bez potrzeby użycia konsolety.
Adeo Alumax Tensio 500 ekran rozwijany elektrycznie (1szt)
Hitachi CP-WX8750 projektor multimedialny (1szt)
9. Studio nagrań
EVE Audio SC205 monitor studyjny (2szt)
Komputer PC (1szt)
Behringer HA 8000 wzmacniacz słuchawkowy (1szt)
Oświetlenie
Urządzenia systemu oświetleniowego zostały zamontowane na czterech elektrycznych
mostach oświetleniowych.
Prolights Diamond 19TW ruchoma głowa LED (2szt)
Prolights Lumipar 12UH par, LED (18szt)
Prolights Onyx Beam 100W ruchoma głowa LED (4szt)
Prolights Artnetnode konwerter Ethernet <-> DMX (1szt)
Digilite PulseMX sterownik oświetlenia (1szt)
