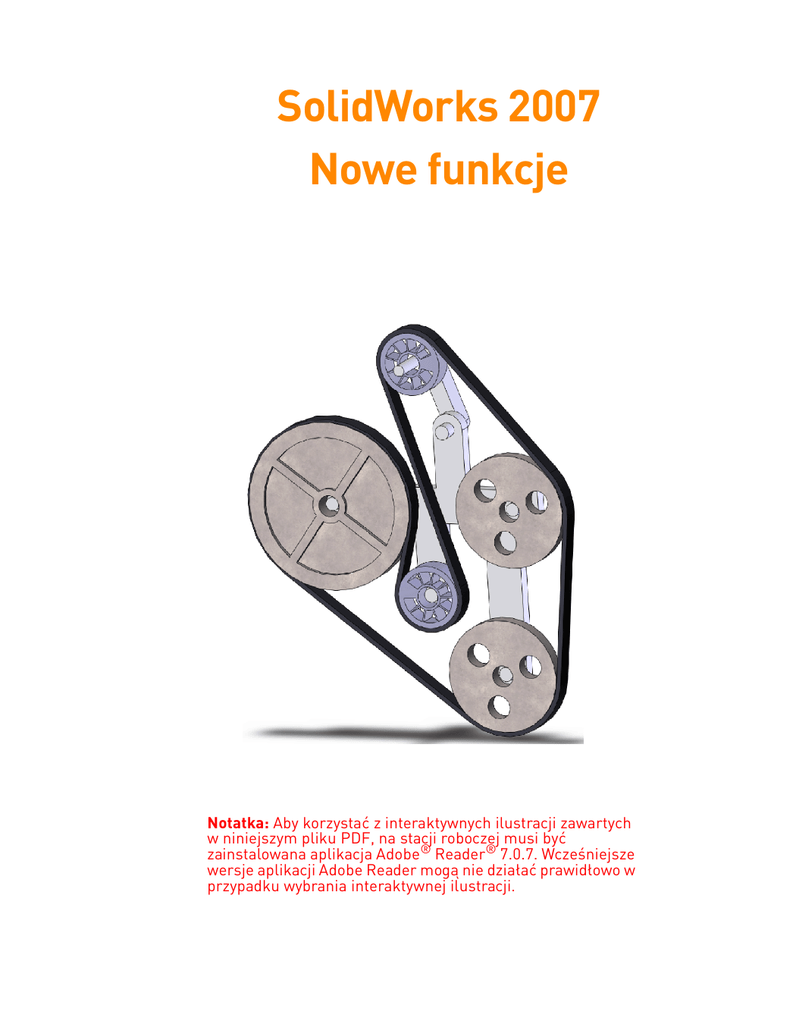

SolidWorks 2007 Nowe funkcje

Transkrypt

SolidWorks 2007
Nowe funkcje
Notatka: Aby korzystać z interaktywnych ilustracji zawartych
w niniejszym pliku PDF, na stacji roboczej musi być
zainstalowana aplikacja Adobe® Reader® 7.0.7. Wcześniejsze
wersje aplikacji Adobe Reader mogą nie działać prawidłowo w
przypadku wybrania interaktywnej ilustracji.
© 1995-2006, Dassault Systemes
SolidWorks Corporation jest firmą należącą do Dassault
Systemes S.A. (Nasdaq:DASTY).
300 Baker Avenue
Concord, Massachusetts 01742 USA
Wszelkie prawa zastrzeżone
Patenty USA 5,815,154; 6,219,049; 6,219,055; 6,603,486;
6,611,725; 6,844,877; 6,898,560; 6,906,712 oraz pewne
inne zagraniczne patenty, w tym EP 1,116,190 i JP
3,517,643. Zgłoszono wnioski o ochronę patentową w USA
i za granicą.
Informacje i oprogramowanie omawiane w niniejszym
dokumencie mogą ulec zmianie bez powiadomienia i nie
powinny być uznawane za zobowiązania ze strony
SolidWorks Corporation.
Żadne materiały nie mogą być powielane lub
przekazywane w jakiejkolwiek formie lub jakąkolwiek
metodą, elektroniczną, czy mechaniczną, w żadnym celu,
bez wyraźnej pisemnej zgody SolidWorks Corporation.
Oprogramowanie, o którym mowa w niniejszym
dokumencie, jest dostarczane na podstawie licencji i
może być używane i kopiowane tylko zgodnie z
postanowieniami tejże licencji. Wszelkie gwarancje
udzielane przez SolidWorks Corporation dotyczące
oprogramowania i dokumentacji zostały zawarte w
Umowie licencyjnej oraz na usługę subskrypcji
SolidWorks Corporation. Żadne wyrażone ani
dorozumiane stwierdzenia w niniejszym dokumencie lub
jego treści nie będą uznawane ani interpretowane jako
modyfikacje lub zmiany wspomnianych gwarancji.
SolidWorks, PDMWorks, 3D PartStream.NET, 3D
ContentCentral, eDrawings, a także logo eDrawings są
zastrzeżonymi znakami towarowymi firmy SolidWorks
Corporation, natomiast FeatureManager jest
zastrzeżonym znakiem towarowym, którego
współwłaścicielem jest SolidWorks Corporation.
SolidWorks 2007 jest nazwą produktu SolidWorks
Corporation.
COSMOSXpress, DWGeditor, DWGgateway, Feature
Palette, PhotoWorks oraz XchangeWorks są znakami
towarowymi SolidWorks Corporation.
COSMOS i COSMOSWorks są zastrzeżonymi znakami
towarowymi, natomiast COSMOSMotion i
COSMOSFloWorks są znakami towarowymi Structural
Research & Analysis Corporation.
FeatureWorks jest zastrzeżonym znakiem towarowym
Geometric Software Solutions Co. Limited.
ACIS jest zastrzeżonym znakiem towarowym Spatial
Corporation.
GLOBEtrotter oraz FLEXlm są zastrzeżonymi znakami
towarowymi Globetrotter Software, Inc.
Pozostałe marki i nazwy produktów są znakami
towarowymi lub zastrzeżonymi znakami towarowymi ich
odpowiednich właścicieli.
Numer dokumentu: PMX0215-PLK
KOMERCYJNE OPROGRAMOWANIE
KOMPUTEROWE - ZASTRZEŻONE
Ograniczone prawa Rządu Stanów Zjednoczonych. Użycie,
powielanie lub ujawnianie oprogramowania przez Rząd
Stanów Zjednoczonych podlega odpowiednim
ograniczeniom, zawartym w FAR 52.227-19 (Commercial
Computer Software - Restricted Rights), DFARS 227.7202
(Commercial Computer Software and Commercial
Computer Software Documentation) oraz w umowie
licencyjnej.
Dostawca/Producent:
SolidWorks Corporation, 300 Baker Avenue, Concord,
Massachusetts 01742 USA
Części tego oprogramowania - © 1999, 2002-2006
ComponentOne
Części tego oprogramowania - © 1990-2006 D-Cubed
Limited.
Części tego oprogramowania są rozprowadzane na
podstawie licencji udzielonej przez DC Micro
Development, Copyright © 1994-2006 DC Micro
Development, Inc. Wszelkie prawa zastrzeżone.
Części tego oprogramowania - © 1998-2006 Geometric
Software Solutions Co. Limited.
Części tego oprogramowania - © 1997-2002 Macromedia,
Inc.
Części tego oprogramowania - © 1986-2006 mental
images GmbH & Co. KG
Części tego oprogramowania - © 1996-2006 Microsoft
Corporation. Wszelkie prawa zastrzeżone.
MoldflowXpress - © 2005 Moldflow Corporation.
MoldflowXpress jest chronione patentem USA nr
6,096,088 i patentem australijskim nr 721978.
Części tego oprogramowania PCGLSS 4.0 - © 1992-2006,
Computational Applications and System Integration, Inc.
Części tego oprogramowania - © 2006 Priware Limited
Części tego oprogramowania - © 2001, SIMULOG.
Części tego oprogramowania - © 1995-2004 Spatial
Corporation.
Części tego oprogramowania - © 1997-2006 Structural
Research & Analysis Corp.
Części tego oprogramowania - © 1997-2006 Tech Soft
America.
Części tego oprogramowania są opatrzone prawami
autorskimi i są własnością firmy UGS Corp. © 2006.
Części tego oprogramowania - © 1999-2004 Viewpoint
Corporation.
Części tego oprogramowania - © 1994-2006, Visual
Kinematics, Inc.
Copyright 1984-2005 - Adobe Systems Incorporated i jej
licencjodawcy. Wszelkie prawa zastrzeżone.
Ochrona patentami USA nr 5,929,866; 5,943,063;
6,289,364; 6,563,502; 6,639,593; 6,754,382. Patenty
zgłoszone.
Adobe, logo Adobe, Acrobat, logo Adobe PDF, Distiller
oraz Reader są zastrzeżonymi znakami towarowymi lub
znakami towarowym firmy Adobe Systems Incorporated w
Stanach Zjednoczonych i/lub innych krajach. Dodatkowe
informacje dotyczące dóbr intelektualnych Adobe PDF
Library znajdują się w menu Pomoc, Informacje.
Oprogramowanie jest częściowo oparte na pracy grupy
Independent JPEG.
Inne części SolidWorks 2007 są licencjonowane przez
licencjodawców firmy SolidWorks.
Wszelkie prawa zastrzeżone
Oprogramowanie PDMWorks Enterprise © 1998-2006
SolidWorks Nordic AB. Wszelkie prawa zastrzeżone.
Outside In® Viewer Technology © 1992-2006 Stellent
Chicago, Inc.
Spis treści
Wprowadzenie
Informacje o niniejszym podręczniku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xi
Przejście do SolidWorks 2007 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .xiii
Rozdział 1
Podstawy SolidWorks
Dodaj do biblioteki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Autoodzyskiwanie, Kopia zapasowa oraz Notyfikacja zapisywania. . . . . . . . . 1-2
Obrazy tła . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
Menedżer poleceń CommandManager. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
Dokumentacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
Raporty o błędach. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Drzewo operacji FeatureManager . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Skróty klawiaturowe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Regulacja numeryczna. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Okna dialogowe Otwórz i Zapisz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Plik przenośny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-6
Informacje o wydajności. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
Przechwytywanie ekranu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
Wybierz inny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-7
Okienko zadań. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
Triada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
Cofnij . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-8
Jednostki i standardy wymiarowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
Menu Widok. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-9
Nowe funkcje SolidWorks 2007
iii
Rozdział 2
Szkicowanie
Szkicowanie trójwymiarowe (3D). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Relacje równości . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Przytnij elementy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Stycznie do ściany . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Bloki. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Wyrównaj siatkę/początek układu współrzędnych . . . . . . . . . . . . . . . . . . . 2-3
Konwertowanie bloków na geometrię konstrukcyjną. . . . . . . . . . . . . . . . . 2-5
Trakcja i pasy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5
Pas/Łańcuch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7
Utwórz ścieżkę. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
Kopiowanie wymiarów i relacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
Definiowanie szyków ze szkicu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
Szyki liniowe ze szkicu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
Szyki kołowe ze szkicu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
Całkowite definiowanie szkicu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11
Relacje z punktami środkowymi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Zachowania orientacji szkicu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Opcje szkicowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Anty-alias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
Cofnij . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-12
SketchXpert Szkiców . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13
Diagnoza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
Napraw ręcznie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14
Splajny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
Krzywizna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
Splajny dwupunktowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
Uchwyty obciążenia i kierunku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15
Wieloboki kontroli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-18
Rozdział 3
Części i operacje
Ogólne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Menedżer wyboru SelectionManager . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
Wybór przez ściany . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Części wieloobiektowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Powierzchnie według granicy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4
Narzędzia Xpert operacji, zaokrągleń i pochyleń . . . . . . . . . . . . . . . . . . . . . . . 3-6
FeatureXpert Operacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
FilletXpert Zaokrągleń . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-8
iv
DraftXpert Pochyleń . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10
Swobodne formowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-14
Seria otworów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
Wypełnienia powierzchni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-20
Rozdział 4
Złożenia
Pas/Łańcuch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Wyświetlanie i wybór . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
Wyizoluj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
Wybór przecinający . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5
Wiązania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
Wiązania mechanizmów zębatkowych . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
Tryb wielokrotnych wiązań . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
Przełożenia przekładni zębatych . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
Wiązanie z krzywą . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
MateXpert Wiązań . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
Inteligentne komponenty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
Selektywne wstawianie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
Ukrywanie komponentów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-10
Udoskonalenia ogólne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
Opcja konfiguracji komponentu „w użyciu” . . . . . . . . . . . . . . . . . . . . . . . . 4-11
Oznaczenia gwintu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
Podzespoły elastyczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
Otwieranie części. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11
Rozdział 5
Rysunki
Przerwania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
Usuwanie widoków . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-2
Arkusze rysunku. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
Nawigacja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
Zmiana nazwy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
Zmiana kolejności . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
Widoki względne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3
Widoki przekroju . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-4
Paleta widoków . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-5
Rozdział 6
Opisywanie szczegółów
Widoki Adnotacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
Strzałki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
v
Odnośniki. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
Bloki. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Znaczniki środka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Symbole bazy pomiarowej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
Standardy wymiarowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
Litery widoków szczegółów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
Etykiety widoku szczegółów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-6
Objaśnienia otworu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Wymiary. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Przeciąganie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Pomocnicze linie wymiaru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Wymiary ułamkowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
Blokowanie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
Przyciąganie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
Cofanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-8
DimXpert Wymiarów. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-9
Linie wiodące . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
Przeciąganie linii wiodących. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
Linie wiodące z uskokami . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-12
Przenoszenie i kopiowanie adnotacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13
Notatki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13
Tabele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Udoskonalenia ogólne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Ogólne tabele. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Tabele otworów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-14
Tabele poprawek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
Wyrównanie tekstu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
Cofanie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
Etykiety widoku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
Pozycjonowanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
Czcionka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-18
Rozdział 7
Arkusz blachy
Przycięcie narożnika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-2
Odgięcia krawędzi dla zakrzywionych krawędzi planarnych. . . . . . . . . . . . . . 7-3
Zakrzywione krawędzie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Wymagania. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Cechy charakterystyczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
Ograniczenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
vi
Zgięcia wyciągnięte po profilach z liniami zgięcia . . . . . . . . . . . . . . . . . . . . . . 7-5
Transformacja szkiców ze stanu rozłożonego do zgiętego . . . . . . . . . . . . . . . 7-6
Rozdział 8
Inne funkcje
Instalacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
Menedżer instalacji SolidWorks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
Jednostki i wymiary. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
Interfejsy programowania aplikacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-3
COSMOSFloWorks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-5
Udoskonalenia animacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-5
Model kawitacyjny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-5
W pełni opracowany przepływ dla prostokątnego przekroju poprzecznego. .
8-6
Udoskonalone sterowanie siatki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6
Materiał ortotropowy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-6
Chłodnice termoelektryczne (TEC) Peltiera . . . . . . . . . . . . . . . . . . . . . . . . 8-6
Obliczenia wilgotności względnej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-7
Termostat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-7
Technika cienkich ścian . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-7
Wyświetlanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8
Oświetlenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8
Obracanie widoku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8
Grafiki RealView. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8
Wyświetlanie stycznych krawędzi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-8
DWGeditor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9
Import/eksport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9
DXF 3D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9
Kolory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9
Opcje eksportu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9
Opcje importu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9
Eksplorator SolidWorks Explorer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-10
Konstrukcje spawane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-10
Rozdział 9
Komponenty SolidWorks Office
Udoskonalenia ogólne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-2
COSMOSMotion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-3
Integracja z pakietem SolidWorks Office Premium . . . . . . . . . . . . . . . . . . 9-3
Symulacja przy użyciu SolidWorks Animator i eDrawings . . . . . . . . . . . . . 9-3
Siły na zębach kół zębatych . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-3
Wielokrotne scenariusze „jeżeli-to” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-4
vii
Ściany przenoszące obciążenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-4
COSMOSWorks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-4
Adaptacyjna analiza złożeń. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-5
Złącza łożyskowe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-5
Udoskonalenia złącz śrubowych . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-5
Niestandardowe wykresy wyników i struktura drzewa . . . . . . . . . . . . . . . 9-5
Symetria cykliczna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-6
Wykresy otoczki P . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-6
Obciążenia podążające dla analizy nieliniowej A. . . . . . . . . . . . . . . . . . . . . 9-6
Siły swobodnego obiektu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-6
Wykresy jakości siatki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-7
Nowe opcje animacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-7
Odległa masa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-7
Uchwyty przycinania przekroju . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-8
Sensory. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-8
Udoskonalenia złącz sprężynowych. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-8
Wartości powyżej granicy plastyczności wyświetl. określonym kolorem . 9-8
Analiza konstrukcji spawanych . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-9
eDrawings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-9
Kolor papieru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-9
Narzędzie stempla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-9
Obrazy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10
Sprawdzanie, czy istnieją aktualizacje. . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10
Narzędzie pomiaru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10
Interfejs użytkownika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10
Drukowanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-11
Warstwy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-11
Wyniki analizy grubości. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-11
Obsługa plików AutoCAD 3D DXF. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-12
Integracja z Microsoft Office . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-12
FeatureWorks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-13
PDMWorks Workgroup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-14
Zaewidencjonowanie rysunków . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-14
Kompatybilność pomiędzy pakietami Service Pack . . . . . . . . . . . . . . . . . 9-14
Kreator kopiowania ustawień . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-15
Informacje o dokumencie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-15
Wiele stref czasowych . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-15
Porządkowanie PDMWorks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-15
Pomoc online . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-16
PDMWorks Advanced Server i Wyzwalacze PDMWorks. . . . . . . . . . . . . . 9-16
Uprawnienia projektu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-16
viii
Wyszukiwanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-16
Wybieranie etykiet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-16
Autonomiczny klient Standalone Client. . . . . . . . . . . . . . . . . . . . . . . . . . . 9-17
Przełączanie pomiędzy przechowalniami . . . . . . . . . . . . . . . . . . . . . . . . . 9-17
Web Portal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-17
PhotoWorks. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-19
Materiały . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-19
Wyświetlanie materiałów w opcjach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-21
Biblioteka materiałów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-22
Edytor sceny. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-23
Okno podglądu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-26
ScanTo3D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-27
SolidWorks Animator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-32
Sterowanie kamerą . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-32
COSMOSMotion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-33
Udoskonalona obsługa oświetlenia i kamery . . . . . . . . . . . . . . . . . . . . . . 9-33
Wiązanie z krzywą . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-35
Orientacja widoku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-36
SolidWorks Design Checker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-37
Automatyczna korekta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-37
Kreator nauki weryfikacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-38
Scalanie standardów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-38
Nowe weryfikacje projektu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-39
Strona powitalna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-40
Harmonogram zadań SolidWorks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-40
Design Checker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-40
Aktualizacja PDMWorks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-40
SolidWorks Routing (Wyznaczanie trasy) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-41
Paski narzędzi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-41
Automatyczna trasa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-42
Kołnierze przylegające . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-42
Elastyczny kanał kablowy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-42
Szybkie porady Wyznaczania trasy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-43
Długość końcówki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-43
Zmiana średnicy trasy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-43
Tworzenie trasy bez przygotowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-46
Kreator komponentów Wyznaczania trasy . . . . . . . . . . . . . . . . . . . . . . . . 9-47
Kreatory biblioteki list odcinków Od-Do . . . . . . . . . . . . . . . . . . . . . . . . . . 9-48
Ustawienia opcji Wyznaczania trasy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-49
Zespoły przewodów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-50
ix
SolidWorks Toolbox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-50
Dodawanie części . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-50
Standard chiński . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-50
Konfiguracja danych . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-51
Wstawianie łączników . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-51
Odtwarzanie łączników . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-51
Ścieżka pliku Toolbox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-51
SolidWorks Utilities . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-52
Znajdowanie i zamienianie tekstu w adnotacjach . . . . . . . . . . . . . . . . . . . 9-52
Znajdowanie, modyfikowanie i wygaszanie parametrów operacji . . . . . . 9-52
Malarz formatu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-52
Upraszczanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-52
x
W p rowad z e n i e
Informacje o niniejszym podręczniku
Niniejszy podręcznik opisuje nowe funkcje oprogramowania SolidWorks® 2007 i
pomaga w ich opanowaniu. Przedstawia koncepcje i zawiera przykłady wyjaśniające
krok po kroku wiele nowych funkcji.
Podręcznik nie opisuje wszystkich szczegółów nowych funkcji w tej wersji
oprogramowania. Pełny opis nowych funkcji oprogramowania SolidWorks 2007
zawiera Pomoc SolidWorks.
Odbiorcy
Podręcznik jest przeznaczony dla doświadczonych użytkowników oprogramowania
SolidWorks i zakłada dobrą praktyczną znajomość wcześniejszej jego wersji. Jeżeli
użytkownik nie miał wcześniej styczności z tym oprogramowaniem, zalecamy
zapoznanie się z przewodnikiem Szybki start, wykonanie lekcji Samouczka online,
a następnie skontaktowanie się z dostawcą oprogramowania w celu uzyskania
informacji o kursach szkoleniowych w zakresie SolidWorks.
Dodatkowe zasoby
Dostępne są również inne zasoby służące poznaniu nowych funkcji oprogramowania
SolidWorks:
•
Nowe funkcje SolidWorks 2007 - Informacje główne. Niniejszy podręcznik
przedstawia najważniejsze informacje o nowych funkcjach
oprogramowania SolidWorks. Podręcznik ten jest dostępny w postaci
drukowanej dla klientów nowych i dokonujących uaktualnienia.
•
Interaktywne nowe funkcje. Aby przeczytać o nowych funkcjach danego
polecenia, należy kliknąć symbol
obok nowych elementów menu i
tytułów nowych i zmodyfikowanych menedżerów właściwości
PropertyManager. Na ekranie pojawi się temat pomocy wraz z tekstem z
tego podręcznika.
xi
Ostatnie zmiany
Niniejszy podręcznik może nie zawierać opisu wszystkich udoskonaleń wprowadzonych
do oprogramowania SolidWorks 2007. Najnowsze zmiany opisano w dokumencie
SolidWorks - Uwagi o wersji.
Korzystanie z podręcznika
Z niniejszego podręcznika należy korzystać łącznie z dostarczonymi plikami części,
złożeń i rysunków. Z podręcznikiem należy zapoznać się od początku do końca,
otwierając odpowiednie pliki części, złożeń lub rysunków dla każdego z przykładów.
Aby użyć przykładowych plików, należy:
1 Zainstalować oprogramowanie SolidWorks 2007.
2 Upewnić się, że wybrana jest opcja instalacji Plików przykładów.
Pliki przykładów są umieszczone w folderze
<katalog_instalacyjny>\samples\whatsnew
(katalog_instalacyjny\przykłady\nowefunkcje).
Ze względu na to, że niektóre pliki przykładów są używane w więcej niż
jednym przykładzie, nie należy zapisywać zmian w tych plikach, chyba że w
tekście podano taką instrukcję.
Interaktywne operacje
Wiele opisów funkcji zawartych w dokumencie Nowe funkcje zawiera obrazy
trójwymiarowe (3D) oraz animacje wideo.
•
Obrazy trójwymiarowe zawierają następującą adnotację: Kliknij obraz, aby
rozpocząć wyświetlanie 3D.
•
Animacjom towarzyszy ikona
, której kliknięcie uaktywnia animację.
xii
Konwencje użyte w niniejszym podręczniku
Konwencja
Znaczenie
Przykład
Pogrubienie
Dowolne narzędzie
SolidWorks, element menu
lub plik przykładu
Kliknąć Wstaw, Odnośnik
wiązania.
Kursywa
Odnosi się do podręczników
i innych dokumentów, bądź
podkreśla szczególne
znaczenie tekstu
Prosimy zapoznać się z
dokumentem SolidWorks
Szybki start.
Porada
Podczas tworzenia
modelu
trójwymiarowego
(3D), w pierwszej
kolejności należy
utworzyć szkic
dwuwymiarowy (2D), a
następnie utworzyć
trójwymiarową operację
wyciągnięcia.
Przejście do SolidWorks 2007
Przekształcanie starszych plików SolidWorks na format SolidWorks 2007
Otwieranie dokumentu SolidWorks pochodzącego ze starszej wersji oprogramowania
może potrwać dłuższy czas. Po otwarciu i zapisaniu pliku, czas trwania kolejnego
otwierania pliku powróci do normy.
Kreator konwersji SolidWorks automatycznie konwertuje wszystkie pliki SolidWorks
pochodzące z wcześniejszej wersji na format SolidWorks 2007. Aby uzyskać dostęp
do Kreatora konwersji, należy kliknąć przycisk Start Windows, następnie Wszystkie
Programy, SolidWorks 2007, Narzędzia SolidWorks, Kreator konwersji.
Tworzone są dwa pliki raportów w folderze konwersji:
•
Conversion Wizard Done.txt zawiera listę przekonwertowanych plików.
•
Conversion Wizard Failed.txt zawiera listę plików, które nie zostały
przekonwertowane.
xiii
Pakiety SolidWorks Service Pack
Użytkownicy będący klientami subskrypcji SolidWorks mogą korzystać z pakietów
SolidWorks Service Pack, które są regularnie umieszczane w witrynie sieci Web firmy
SolidWorks. Pakiety te zawierają aktualizacje oprogramowania SolidWorks 2007. Aby
sprawdzić dostępność nowego pakietu Service Pack, należy kliknąć Pomoc, Sprawdź,
czy istnieją aktualizacje.
xiv
1
Pod st a w y S o l i d Wo r k s
Niniejszy rozdział opisuje udoskonalenia podstaw oraz interfejsu użytkownika
oprogramowania SolidWorks w następujących dziedzinach:
Dodaj do biblioteki
Autoodzyskiwanie, Kopia zapasowa oraz Notyfikacja zapisywania
Obrazy tła
Menedżer poleceń CommandManager
Dokumentacja
Raporty o błędach
Drzewo operacji FeatureManager
Skróty klawiaturowe
Regulacja numeryczna
Okna dialogowe Otwórz i Zapisz
Plik przenośny
Informacje o wydajności
Przechwytywanie ekranu
Wybierz inny
Okienko zadań
Triada
Cofnij
Jednostki i standardy wymiarowania
Menu Widok
1-1
Rozdział 1 Podstawy SolidWorks
Dodaj do biblioteki
Narzędzie Dodaj do Biblioteki projektu zostało zastąpione narzędziem Dodaj do
biblioteki. Narzędzie Dodaj do biblioteki
zostało dodane do karty Biblioteka projektu
Okienka zadań.
Menedżer właściwości PropertyManager Dodaj do biblioteki otwiera się po kliknięciu
narzędzia w Okienku zadań lub przy przeciąganiu elementu z dokumentu SolidWorks do
Okienka zadań. W menedżerze właściwości PropertyManager określane są elementy do
opublikowania, nazwy plików, nazwy folderów i inne opcje.
Autoodzyskiwanie, Kopia zapasowa oraz Notyfikacja
zapisywania
W części Narzędzia, Opcje, Opcje systemu, Kopie zapasowe/Odzyskaj można określić:
•
przypomnienia o
zapisywaniu dokumentów
oraz częstotliwość ich
wyświetlania,
•
folder do zapisywania
plików autoodzyskiwania,
•
liczbę dni przechowywania kopii zapasowych.
Gdy użytkownik włączy przypominanie o zapisywaniu dokumentów, pojawi się
przezroczyste okno komunikatu, jeżeli dokument nie zostanie zapisany w ustalonym
czasie (określonym w minutach lub jako liczba wprowadzonych zmian). Okno
komunikatu zawiera polecenia zapisania bieżącego dokumentu lub wszystkich
dokumentów i znika po kilku sekundach.
Jeżeli włączono autoodzyskiwanie, wówczas po następnym uruchomieniu aplikacji
SolidWorks zapisane pliki będą dostępne na karcie Autoodzyskiwanie dokumentu
Okienka zadań. Można otworzyć indywidualne odzyskane pliki i zapisane pliki lub
kliknąć Otwórz wszystkie.
1-2
Obrazy tła
W charakterze tła obszaru graficznego i drzewa
operacji FeatureManager można użyć obrazu
dostarczonego wraz z oprogramowaniem lub
własnego obrazu.
Należy kliknąć Narzędzia, Opcje, Opcje systemu,
Kolory. Wybrać schemat w części Bieżący
schemat kolorów lub przejść do opcji Plik
obrazu w części Wygląd tła.
Menedżer poleceń CommandManager
W menu podręcznym menedżera poleceń CommandManager opcja Pokaż opis została
zastąpiona przez Użyj dużych przycisków z tekstem. Opcję Użyj dużych przycisków z
tekstem można również zaznaczyć lub odznaczyć w menu Narzędzia, Dostosuj, Paski
narzędzi.
Można przeciągać całe paski narzędzi z obszaru graficznego lub z obramowania okna
do obszaru sterującego menedżera poleceń CommandManager.
Dokumentacja
Wraz z zestawami nośników zawierających oprogramowanie wysyłane są dwa nowe
dokumenty: Szybkie odwołania oraz Przewodnik szybkiego startu. Szybkie odwołania
są również dostępne z menu Pomoc.
Dokument PDF Nowe funkcje zawiera obecnie ilustracje interaktywne. Można
wyświetlać obrazy w trzech wymiarach i odtwarzać animacje wideo.
Skompilowany plik pomocy Instalacja i Administracja (.chm), który łączy w sobie i
zastępuje szereg dokumentów, został obecnie udoskonalony i zapewnia łatwiejszy
dostęp.
1-3
Raporty o błędach
Proces budowania można zatrzymać dla każdego błędu, dzięki czemu możliwe jest
naprawianie poszczególnych błędów operacji. Aby wybrać czynność wykonywaną
przez oprogramowanie w przypadku napotkania błędu podczas tworzenia lub
przebudowywania modelu, w części Narzędzia, Opcje, Opcje systemu, Ogólne, należy
wybrać Zatrzymaj, Kontynuuj lub Monituj w polu Kiedy pojawi się błąd przebudowy.
Przytrzymanie wskaźnika w drzewie operacji FeatureManager na elemencie z
błędem wyświetli objaśnienie w postaci etykietki narzędzia.
Jeżeli pasek przewijania zostanie przeciągnięty do konkretnej pozycji, model zostanie
przebudowany do tej pozycji bez względu na błędy. Model nie jest przebudowywany,
jeżeli:
•
dokument nie jest dokumentem najwyższego poziomu;
•
operacja z błędem znajduje się bezpośrednio nad paskiem przewijania;
•
podczas bieżącego przebudowywania część nie zawiera więcej błędów
przebudowania niż w poprzednim przebudowaniu.
Drzewo operacji FeatureManager
Drzewo operacji FeatureManager jest rozwijane, zwijane i przewijane tylko na żądanie.
Aby zwinąć wszystkie elementy, należy kliknąć prawym przyciskiem myszy i wybrać
Zwiń elementy lub nacisnąć Shift+C.
Aby przełączyć wyświetlanie lewego panelu (drzewo operacji FeatureManager,
menedżery właściwości PropertyManager itp.), należy kliknąć symbol pośrodku
obramowania panelu, kliknąć Widok, Obszar drzewa operacji FeatureManager lub
nacisnąć klawisz F9.
Modele można zapisywać przy pasku przewijania w dowolnym miejscu. Po otwarciu
dokumentu można użyć poleceń paska przewijania i przeciągnąć pasek z zapisanej
pozycji.
Skróty klawiaturowe
Interfejs zarządzający skrótami klawiaturowymi pozwala na przedefiniowanie (dodanie,
usunięcie lub zmianę) skrótów dla wszystkich poleceń. Do poleceń można przypisywać
wiele skrótów.
1-4
W oknie dialogowym należy wybrać polecenie i nacisnąć klawisz lub kombinację
klawiszy dla danego skrótu.
Jeżeli kombinacja klawiszy jest już przypisana do innego
polecenia, pojawi się odpowiedni komunikat. Jeśli użytkownik
zdecyduje się użyć tego skrótu dla nowego polecenia, skrót ten
zostanie usunięty z poprzedniego polecenia.
Polecenia można przeglądać według kategorii, a w ramach kategorii można wyświetlić
wszystkie polecenia lub tylko polecenia, do których przypisano skróty. Ciągi tekstowe
w polu Wyszukaj filtrują listę Polecenie w ramach wybranej kategorii.
Ikony makr ze skrótami pojawiają się w kategorii Narzędzia.
Polecenie Drukuj listę przywołuje okno dialogowe Ustawienia drukowania, umożliwiając
wydrukowanie aktualnie wybranej listy. Polecenie Kopiuj listę kopiuje bieżącą listę do
schowka, umożliwiając jej wklejenie w takich dokumentach, jak pliki Word lub Excel.
Aby przywrócić systemowe ustawienia domyślne skrótów, należy kliknąć Resetuj na
domyślne.
Patrz temat Dostosuj klawiaturę w pomocy.
1-5
Regulacja numeryczna
Wprowadzono suwaki poziome i regulatory tarczowe
do sterowania numerycznego w menedżerach
właściwości PropertyManager Kamera i Kolory.
Regulator tarczowy do wprowadzania
danych numerycznych
Suwak do wprowadzania wartości
kątowych
Suwak do wybierania koloru
Okna dialogowe Otwórz i Zapisz
Styl widoku (Miniatury, Sąsiadująco itp.) wybrany z menu Widok
w oknach
dialogowych Otwórz i Zapisz jest zapamiętywany przy następnym dostępie do tych
okien dialogowych.
W oknie dialogowym Otwórz można wybrać wiele plików, używając klawiszy Ctrl oraz
Shift.
Plik przenośny
Polecenie Plik przenośny kopiuje pliki (części, złożenia, rysunki, odniesienia, tabele
konfiguracji, pliki Spinacza projektu, wyniki COSMOS® oraz zawartość PhotoWorks)
do określonego foldera lub pliku ZIP. W aplikacji SolidWorks należy kliknąć Plik,
Plik przenośny. W Eksploratorze Windows lub Eksploratorze plików Okienka zadań
SolidWorks, należy kliknąć prawym przyciskiem myszy dokument SolidWorks i wybrać
SolidWorks, Plik przenośny . W eksploratorze SolidWorks Explorer należy kliknąć
Plik przenośny
.
W oknie dialogowym Plik przenośny wyszczególniony zostanie wybrany dokument,
wraz z wszelkimi odniesieniami. Można wybrać dołączenie rysunków i plików
PhotoWorks, a także dodać przedrostki lub przyrostki do nazw plików. Jeżeli wyniki
zostaną zapisane w pliku ZIP, można go następnie wysłać pocztą elektroniczną.
Patrz temat Plik przenośny w pomocy.
1-6
Informacje o wydajności
Informacje o wydajności są wysyłane za pośrednictwem usługi sieci Web, a nie pocztą
elektroniczną. W części Narzędzia, Opcje, Opcje systemu, Ogólne, opcja Włącz e-mail
raportu błędów została zmieniona na Włącz przesyłanie informacji o wydajności.
Przechwytywanie ekranu
Aby skopiować zawartość aktywnego okna lub
okienka ekranu do schowka, należy kliknąć
Okienko ekranu
(pasek narzędzi Standard)
lub Widok, Przechwytywanie ekranu. Obraz ten
można następnie wkleić w innych aplikacjach
(Microsoft Word, Microsoft Excel itp.).
Obraz jest przechwytywany bez menu interfejsu
użytkownika.
Wybierz inny
Okno dialogowe Wybierz inny wyświetla ikony dla typów elementów na liście.
Ukryte ściany nie są wyświetlane. Lista ukazuje elementy w kolejności przebicia.
Podświetlanie pojawia się w wielu widokach. Listę można przewijać za pomocą
środkowego przycisku myszy.
1-7
Okienko zadań
Karta Zasoby SolidWorks zawiera łącze do witryny sieci Web User Groups
służącej
do znajdowania i przyłączania się do grup użytkowników SolidWorks, a także łącze do
Nowości.
Karta Paleta widoków
5-5.
zawiera widoki rysunku. Patrz: Paleta widoków na stronie
pojawia się w przypadku awarii systemu i
Karta Autoodzyskiwanie dokumentu
zawiera odzyskane dokumenty. Patrz: Autoodzyskiwanie, Kopia zapasowa oraz
Notyfikacja zapisywania na stronie 1-2.
Triada
Triada została udoskonalona i obecnie łatwiej łączy się z geometrią. Przemieszczenie
kuli centralnej przeciąga obiekt, a nie triadę.
Triada jest większa i wyświetlana jest wraz z
pierścieniami obrotów, jeśli to stosowne. Ruch
obrotowy może być przyciągany do kąta. Należy
kliknąć prawym przyciskiem myszy pierścień i
wybrać:
•
Przyciągaj podczas przeciągania
•
Obróć o 90°
•
Obróć o 180°
Patrz temat Triada w pomocy.
Cofnij
Polecenie Cofnij jest dostępne w większej liczbie miejsc w aplikacji SolidWorks, w tym
dla:
•
czynności szkicowania, nawet po wyjściu ze szkicu; patrz: Cofnij na
stronie 2-12.
•
przenoszenia i wygaszania komponentów;
•
tworzenia wymiarów i adnotacji oraz modyfikacji w kontekście rysunku.
1-8
Jednostki i standardy wymiarowania
Gdy aplikacja SolidWorks tworzy nowe szablony przy uruchomieniu, w oknie dialogowym
Jednostki i standard wymiarowania pojawia się monit o wybranie domyślnych jednostek
(IPS, MMGS itp.) oraz standardu wymiarowania (ISO, ANSI itp.). Jednostki i standardy
można później zmienić dla poszczególnych dokumentów w części Narzędzia, Opcje,
Właściwości dokumentu. Zmienia to wybór dokonany podczas instalacji SolidWorks.
Menu Widok
Elementy dodane do menu Widok:
Przechwytywanie
ekranu
Oświetlenie
Pełny ekran
(F11)
Linie neutralne
Kamery
Paski narzędzi
(F10)
Obszar drzewa
operacji
FeatureManager
(F9)
Patrz: Przechwytywanie ekranu na stronie 1-7.
W trybie pełnego ekranu, obramowania SolidWorks (w tym obszar drzewa operacji
FeatureManager, Okienko zadań i pasek stanu) oraz menu najwyższego poziomu są
ukryte. Dostęp do tych menu można uzyskać, zatrzymując wskaźnik nad górną częścią
ekranu. Widoczność pasków narzędzi, paska stanu, Okienka zadań oraz obszaru drzewa
operacji FeatureManager jest zapamiętywana oddzielnie dla trybu normalnego i trybu
pełnego ekranu.
1-9
2
Szkicowanie
Niniejszy rozdział opisuje udoskonalenia szkicowania w następujących obszarach:
Szkicowanie trójwymiarowe (3D)
Bloki
Kopiowanie wymiarów i relacji
Definiowanie szyków ze szkicu
Całkowite definiowanie szkicu
Relacje z punktami środkowymi
Zachowania orientacji szkicu
Opcje szkicowania
SketchXpert Szkiców
Splajny
2-1
Rozdział 2 Szkicowanie
Szkicowanie trójwymiarowe (3D)
Relacje równości
Istnieje możliwość dodawania relacji równości do wszystkich stosownych elementów
szkicu podczas szkicowania trójwymiarowego.
Przytnij elementy
Wszystkie opcje przycinania, Zaawansowane przycinanie
, Przytnij wewnątrz
itp. są dostępne dla dowolnego szkicu dwuwymiarowego (2D) utworzonego na
płaszczyźnie szkicu 3D. Dotychczas można było używać narzędzia przycinania,
lecz niemożliwe było wybranie typu przycięcia.
Stycznie do ściany
Pomiędzy przylegającymi ścianami można dodać relację Stycznej
lub Równej
. Należy wybrać ścianę, krawędź i splajn, a następnie dodać relację.
krzywizny
Równa krzywizna
Styczna krzywizna
2-2
Bloki
Udoskonalenia bloków umożliwiają:
•
orientowanie i wyrównywanie szkiców;
•
modelowanie kół pasowych i kół łańcuchowych;
•
modelowanie mechanizmów krzywkowych.
Wyrównaj siatkę/początek układu współrzędnych
Dotychczas bloki dziedziczyły swą lokalizację początku układu współrzędnych od
szkicu rodzica. Obecnie początek układu współrzędnych bloku jest wyrównany z
orientacją elementu szkicu.
Lokalizacja początku układu współrzędnych w oparciu o pozycję
bloku
Lokalizacja początku układu współrzędnych
Możliwa jest zmiana lokalizacji początku układu współrzędnych oraz orientacji bloków
i szkiców. Polecenie
Wyrównaj siatkę/początek układu współrzędnych zastępuje polecenie Wyrównaj siatkę.
Aby użyć polecenia Wyrównaj siatkę/
początek układu współrzędnych w blokach,
należy:
1 Utworzyć bloki z kilku elementów
szkicu.
2 W trybie Edytuj blok kliknąć
Narzędzia, Narzędzia szkicu,
Wyrównaj, Wyrównaj siatkę/początek
układu współrzędnych.
Stary początek układu
współrzędnych
Nowy początek układu
współrzędnych
Nowy początek układu współrzędnych
(wierzchołek) i nowa orientacja (oś X)
2-3
3 W menedżerze właściwości PropertyManager, w części Wybór:
• Wybrać wierzchołek lub punkt, aby zmienić początek układu
współrzędnych
dla Lokalizacji początku układu współrzędnych.
• Kliknąć w polu Oś X (pozioma) lub Oś Y (pionowa) i wybrać linię, aby
zmienić orientację początku układu współrzędnych szkicu.
Można wybierać wewnętrzne lub zewnętrzne elementy
szkicu jako odniesienia przy definiowaniu zarówno orientacji,
jak i lokalizacji wzdłuż osi X i Y.
4 Kliknąć przycisk
.
Przy zmianie początku układu współrzędnych lub orientacji bloku:
•
geometria w bloku wykorzystuje nowy układ współrzędnych;
•
wyświetlane jest ostrzeżenie, jeżeli istniejące relacje są w konflikcie z
nowym układem współrzędnych - należy usunąć relacje, aby zastosować
nowy układ współrzędnych;
•
nie występuje skojarzenie pomiędzy blokiem a odniesieniami wybranymi
po zastosowaniu zmian.
Użycie polecenia Wyrównaj siatkę/początek układu współrzędnych w szkicach
Funkcjonowanie w szkicach jest podobne do bloków, z wyjątkiem możliwości zmian
lokalizacji:
•
tylko początku układu współrzędnych dla dowolnego z elementów szkicu,
bądź dla
2-4
•
wszystkich elementów szkicu w modelu.
Wybór tylko nowego początku
układu współrzędnych
Nowy początek układu
współrzędnych i ta
sama orientacja
Pierwotny szkic
Wybór nowego początku
układu współrzędnych i osi
Zmiana orientacji szkicu
Patrz temat Wyrównaj siatkę/początek układu współrzędnych w pomocy.
Konwertowanie bloków na geometrię konstrukcyjną
Istnieje możliwość przełączania pomiędzy geometrią konstrukcyjną i normalną za
(Narzędzia szkicu). Ikona bloków
pomocą narzędzia Geometria konstrukcyjna
geometrii konstrukcyjnej
jest wyświetlana wraz z przerywanym obramowaniem
w drzewie operacji FeatureManager.
Geometria
konstrukcyjna
Trakcja i pasy
Dzięki nowym relacjom i elementom szkicu można użyć szkiców układu do utworzenia
następujących mechanizmów:
•
zbiory wielu kół zębatych,
•
koła pasowe i linowe,
•
układy kół łańcuchowych.
2-5
Relacja trakcji
pozwala na tworzenie względnych powiązań obrotowych
Nowa relacja Trakcji
pomiędzy blokami reprezentującymi koła pasowe lub łańcuchowe. Dodanie relacji
Trakcji
powoduje dodanie relacji stycznej pomiędzy okręgami lub pomiędzy
okręgami i elementami liniowymi.
•
Okręgi. Symulują mechanizmy kół zębatych, tworząc równe odległości
toczne pomiędzy dwoma lub większą liczbą elementów kołowych.
Mechanizmy kół zębatych mogą zawierać:
•
bloki, takie jak dwa lub więcej okręgów, każdy zdefiniowany jako blok;
•
relacje i wymiary pomiędzy środkami okręgów uniemożliwiające ich
przemieszczanie podczas obracania;
•
relacje trakcji pomiędzy dwoma zewnętrznymi okręgami i okręgiem
wewnętrznym.
Można dodać relację nieruchomości do środka okręgu oraz
użyć relacji poziomych i pionowych oraz wymiarów lub
geometrii konstrukcyjnej, aby zlokalizować środki pozostałych
okręgów. Dodanie wielu relacji nieruchomości może
spowodować ograniczenie stopni swobody.
2-6
•
Okręgi i elementy liniowe. Symulacja mechanizmów zębatkowych dzięki
relacji trakcji pomiędzy dwoma elementami.
Mechanizmy zębatkowe mogą zawierać:
•
okrąg z relacją nieruchomości w punkcie środka;
•
bloki, takie jak okrąg i szkic liniowy zdefiniowane jako bloki;
•
relację trakcji pomiędzy okręgiem a linią poziomą.
Patrz temat Bloki w częściach i złożeniach w pomocy.
Pas/Łańcuch
Symulacja mechanizmu kół pasowo-linowych lub łańcuchowych poprzez
naszkicowanie:
•
okręgów lub łuków reprezentujących koła pasowe, zębatki lub koła
łańcuchowe;
•
ciągłych linii stycznych i łuków reprezentujących ścieżkę pasa lub
łańcucha.
Wszystkie elementy szkicu wzdłuż ścieżki są styczne, lecz nie
można wybierać pojedynczych elementów niezależnie.
2-7
Aby utworzyć mechanizm przy użyciu narzędzia Pas/Łańcuch, należy:
1 Otworzyć dokument \sketching\belt_chain.sldprt
(\szkicowanie\pas_łańcuch.sldprt).
2 Kliknąć przycisk Pas/Łańcuch
(pasek narzędzi Bloki) lub menu
Narzędzia, Elementy szkicu, Pas/Łańcuch.
3 W menedżerze właściwości PropertyManager, w części Elementy pasa,
wybrać trzy okręgi od lewej do prawej jako Komponenty koła pasowego
aby dodać pas wokół każdego z kół.
,
4 Kliknąć strzałkę skierowaną do góry na małym okręgu, aby przemieścić
pas pod okręgiem.
2-8
.
Patrz temat Pas/Łańcuch w pomocy.
Utwórz ścieżkę
Ścieżka pozwala na tworzenie relacji stycznej pomiędzy łańcuchem elementów szkicu
a innym elementem szkicu. Na przykład można modelować profile krzywki, gdzie
relacja styczności pomiędzy krzywką a popychaczem automatycznie przechodzi wraz
z obracającą się krzywką.
Po utworzeniu ścieżki wyszstkie elementy szkicu w ścieżce są wybierane jednocześnie.
Aby wybrać dowolny indywidualny element szkicu w ścieżce, należy kliknąć prawym
przyciskiem myszy i wybrać Wybierz inny.
Ścieżkę można utworzyć w ramach bloku lub można ją
utworzyć na elementach bloku.
Aby utworzyć ścieżkę, należy:
1 Otworzyć plik sketching\create_path.sldprt
(szkicowanie\utwórz_ścieżkę.sldprt).
2 Wybrać dwa łuki i dwie linie w krzywce i kliknąć Utwórz
ścieżkę
(pasek narzędzi Szkic) lub menu Narzędzia,
Narzędzia szkicu, Utwórz ścieżkę, a następnie kliknąć
przycisk
, aby zamknąć menedżer właściwości
PropertyManager.
3 Wybrać dowolny łuk na krzywce oraz dolną linię łuku na
popychaczu.
4 W menedżerze właściwości PropertyManager, w części Dodaj relacje
kliknąć Styczne
, a następnie kliknąć przycisk
.
2-9
5 Wybrać środek małego łuku i obrócić krzywkę.
Patrz temat Utwórz ścieżkę w pomocy.
Kopiowanie wymiarów i relacji
Za pomocą narzędzia Kopiuj elementy
można kopiować do nowej lokalizacji
wymiary i relacje wraz z elementami szkicu, do których one należą. Ta funkcja ma
zastosowanie do:
•
bloków i innych elementów szkicu;
•
relacji i wymiarów pomiędzy elementami szkicu.
Relacje są kopiowane tylko wtedy, gdy w części Elementy do
skopiowania wybrano opcję Zachowaj relacje.
•
albo Od/Do albo X/Y w części Parametry
Wybór elementów szkicu lub bloków
wraz z wymiarami i relacjami
Kopiowanie elementów szkicu lub bloków z
zachowaniem wymiarów i relacji
Patrz temat Kopiuj elementy w pomocy.
2-10
Definiowanie szyków ze szkicu
Szyki liniowe ze szkicu
•
Wybrać krawędź z części lub złożenia, aby zdefiniować
Kierunek 1 dla Osi-X.
•
Kierunek 2 dla Osi Y jest aktywny natychmiast po
wybraniu Kierunku 1.
Jeżeli nie wybrano najpierw Kierunku 1,
konieczne jest ręczne wybranie Kierunku 2,
aby go uaktywnić.
Szyki kołowe ze szkicu
Wybrać krawędź z części lub złożenia, aby ustalić kierunek szyku.
Całkowite definiowanie szkicu
Za pomocą narzędzia Całkowicie zdefiniuj szkic
aplikacja SolidWorks oblicza,
które wymiary i relacje są wymagane dla całkowitego zdefiniowania
niedodefiniowanego szkicu. Dostęp do narzędzia Całkowicie zdefiniuj szkic jest
możliwy w dowolnej chwili po dodaniu dowolnej kombinacji wymiarów i relacji.
Aby całkowicie zdefiniować szkic, należy:
1 W trybie Edycja szkicu kliknąć przycisk Całkowicie zdefiniuj szkic
(pasek
narzędzi Wymiary/Relacje) lub menu Narzędzia, Relacje, Całkowicie
zdefiniuj szkic.
Zostanie wyświetlony menedżer właściwości PropertyManager Całkowicie
zdefiniuj szkic.
2 W części Elementy do całkowitego zdefiniowania należy wybrać jedną z opcji:
• Wszystkie elementy w szkicu
• Wybrane elementy
3 Kliknąć Relacje i wybrać Wybierz wszystkie, Usuń wybór wszystkich lub
wybrać indywidualne relacje.
W niektórych szkicach tylko niektóre relacje i wymiary mogą
całkowicie zdefiniować szkic. Ograniczenie wyboru może
uniemożliwić całkowite zdefiniowanie szkicu.
4 Kliknąć Wymiary i wybrać schemat wymiaru oraz umieszczenie wymiaru.
5 Kliknąć Obliczaj w części Elementy do całkowitego zdefiniowania, a
następnie kliknąć przycisk
.
Patrz temat Całkowicie zdefiniuj szkic w pomocy.
2-11
Relacje z punktami środkowymi
Udoskonalenia relacji z punktami środkowymi w szkicach dwuwymiarowych (2D)
umożliwiają:
•
dodawanie relacji wspólności pomiędzy punktem środkowym łuku a innym
punktem;
•
dodawanie relacji punktu środkowego, poziomej i pionowej pomiędzy
punktem środkowym krawędzi a punktem.
Punkt może być punktem szkicu, środkiem okręgu lub
punktem na linii.
•
Użyć menu podręcznego i wybrać Wybierz punkt środkowy dla dowolnego
elementu szkicu, gdy wyświetlany jest menedżer właściwości
PropertyManager Dodaj relacje.
Zachowania orientacji szkicu
Zachowanie orientacji szkicu jest spójniejsze dzięki narzędziu Normalny do
(pasek
narzędzi Standardowe widoki). Użycie polecenia Normalny do w odniesieniu do szkiców
tworzonych na płaszczyźnie lub ścianie modelu pozwala uzyskać jednoznaczne
rezultaty orientacji. Stopień skręcenia wymaganego dla modelu, aby wyświetlić
kierunek normalny do wybranej płaszczyzny lub ściany, jest również zminimalizowany.
Opcje szkicowania
Anty-alias
Elementy szkicu można wyświetlać w trybie anty-alias. Należy kliknąć Opcje, Opcje
systemu, Wyświetlaj/Wybór, i wybrać Krawędzie/szkice anty-alias.
Cofnij
Można cofać czynności wykonywane na szkicach po wyjściu ze szkicu. Należy powrócić
(pasek narzędzi Standard).
do trybu Edycja szkicu i kliknąć przycisk Cofnij
2-12
SketchXpert Szkiców
Narzędzie SketchXpert Szkiców, poprzednio noszące nazwę Rozwiąż konflikty, zawiera
zmiany w menedżerze właściwości PropertyManager i wizualne rozwiązania dla
przedefiniowanych szkiców. Kody barwne reprezentują stany szkicu:
•
Kolor żółty oznacza, że relacja lub wymiar jest prawidłowy, lecz jest w
konflikcie.
•
Kolor czerwony oznacza, że nie można znaleźć żadnego rozwiązania dla
relacji lub wymiaru.
Całkowicie zdefiniowany szkic
Należy kliknąć przycisk Przedefiniowany
ręcznie naprawić szkic.
Przedefiniowany szkic (kolor żółty) z
wymiarem, dla którego nie istnieje
prawidłowe rozwiązanie (kolor czerwony)
na pasku stanu, aby zdiagnozować lub
2-13
Diagnoza
Rozwiązanie Diagnozuj generuje szereg potencjalnych rozwiązań w części
Rozwiązania. Potencjalne rozwiązania można cyklicznie przełączać za pomocą
przycisków
oraz
w części Pokaż rozwiązanie.
Szkic przedefiniowany
Rozwiązanie 2. Usunąć drugi wymiar 100
Rozwiązanie 1. Usunąć drugi wymiar 70
Rozwiązanie 2. Usunąć relację równości
Wyniki rozwiązań pojawiają się:
•
w obszarze graficznym, gdzie szkic jest aktualizowany,
•
w części Więcej informacji/opcji, gdzie wyszczególniono dany element
szkicu.
Napraw ręcznie
Napraw ręcznie generuje listę wymiarów i relacji w szkicu. Aby naprawić szkic, należy
wybrać jedną lub więcej relacji w części Sprzeczne wymiary/relacje i nacisnąć Usuń
lub Wygaś.
Patrz temat SketchXpert Szkiców w pomocy.
2-14
Splajny
Udoskonalenia splajnów obejmują:
•
prawidłowe zachowanie przeciągania w niepowiązanych końcach splajnu
podczas przeciągania wieloboku kontroli;
•
opcje w menedżerach właściwości PropertyManager Splajn oraz Skala
krzywizny;
•
indywidualne sterowanie obciążeniem i kierunkiem splajnu;
•
nowe uchwyty wieloboku kontroli.
Krzywizna
W menedżerze właściwości PropertyManager Splajn, w części Opcje, można wybrać
opcję Pokaż krzywiznę, aby wyświetlić grzebienie krzywizny.
W menedżerze właściwości PropertyManager Skala krzywizny, skala Gęstość reguluje
liczbę grzebieni krzywizny, które można wyświetlić.
Splajny dwupunktowe
Dla splajnów dwupunktowych zawierających uchwyty krzywej na obydwu końcach, w
części Opcje, można podnieść lub obniżyć stopień splajnu.
Uchwyty obciążenia i kierunku
Uchwyty splajnu posiadają indywidualne elementy sterujące dla obciążenia i kierunku
(wektora).
Regulacja zarówno wielkości styczności (wagi), jak i kierunku promieniowego styczności (wektora).
Regulacja obciążenia styczności.
Regulacja kierunku promieniowego styczności (wektora).
2-15
Kolory uchwytów wskazują na stan operacji (odnosi się to do wszystkich uchwytów
splajnu)
Nieaktywny:
Uchwyt nie jest wybrany.
Wybrany:
Wybrano uchwyt wskaźnikiem, lecz nie nastąpił żaden
ruch.
Aktywny:
Poruszono uchwytem, lecz nie ustawiono pozycji punktu
splajnu.
Wykonany:
Uchwyt został przemieszczony, a punkt splajnu
ustawiony w nowej pozycji.
Graficzny
element
sterujący
Funkcja
Wynik
Przeciągnąć jeden z uchwytów
kołowych, aby sterować zarówno
obciążeniem styczności, jak i
kierunkiem (wektorem) w
sposób asymetryczny.
Nacisnąć klawisz Alt i
przeciągnąć jeden z uchwytów
kołowych, aby sterować zarówno
obciążeniem styczności, jak i
kierunkiem (wektorem) w
sposób symetryczny.
strzałkowych, aby sterować
obciążeniem styczności
w sposób asymetryczny.
Nacisnąć klawisz Alt i
przeciągnąć jeden z uchwytów
strzałkowych, aby sterować
obciążeniem styczności
w sposób symetryczny.
rombowych, aby sterować
kierunkiem styczności
(wektorem).
Styczność jest stosowana do
punktu splajnu w sposób
symetryczny.
2-16
Aktywacja
Należy wybrać splajn, aby wyświetlić wszystkie uchwyty niesterujące stycznością.
Wyświetlanie
Należy wybrać punkt splajnu, aby wyświetlić uchwyt.
Menedżer właściwości PropertyManager Splajn
Po naciśnięciu klawisza Alt i przeciągnięciu jednego z uchwytów strzałkowych
zostanie wyświetlona waga zarówno dla Obciążenia stycznego 1 , jak i Obciążenia
stycznego 2
w części Parametry. Oznacza to symetryczną regulację punktu splajnu.
oraz Obciążenia stycznego 2
nie muszą być
Mimo że wagi Obciążenia stycznego 1
równe, każda z nich jest regulowana symetrycznie.
2-17
Wieloboki kontroli
Nowe uchwyty wieloboku kontroli ułatwiają modyfikowanie splajnu. Należy przeciągnąć
wielobok kontroli, aby zmienić wyświetlanie z punktów na trójkąty. Po przeciągnięciu, do
wieloboku zostanie dodany węzeł. Zostanie wyświetlona strzałka styczności, która
odpowiada długości lub segmentowi wieloboku, do którego się odnosi.
Patrz temat Splajny w pomocy.
2-18
3
Części i operacje
Niniejszy rozdział opisuje udoskonalenia operacji w następujących dziedzinach:
Ogólne
Powierzchnie według granicy
Narzędzia Xpert operacji, zaokrągleń i pochyleń
Swobodne formowanie
Seria otworów
Wypełnienia powierzchni
3-1
Rozdział 3 Części i operacje
Ogólne
Menedżer wyboru SelectionManager
Menedżer wyboru SelectionManager, dostępny tylko w operacjach wyciągnięcia po
profilach, wyciągnięcia po ścieżce oraz powierzchni według granicy, łączy i zastępuje
wybór konturu i inteligentny, oferując jednocześnie udoskonalone funkcje wybierania.
• Można wybierać krawędzie i elementy szkicu, co nie było możliwe w
inteligentnym wyborze.
• Można wybierać elementy z wielu szkiców, a także elementy w połączeniu
z krawędziami modelu.
• Otwarte zbiory wskazań można obecnie przycinać i wydłużać z obydwu
stron, bez względu na sposób ich utworzenia.
• Parametryczne punkty przycięcia przyciągane są do geometrii, dzięki
czemu modyfikacja geometrii powoduje modyfikację przycięcia.
Aby użyć menedżera wyboru SelectionManager, należy:
1 Otworzyć plik Features\SelectionManager.sldprt
(Operacje\SelectionManager.sldprt).
2 Kliknąć przycisk Dodanie/baza przez wyciągnięcie po profilach
(pasek
narzędzi Operacje) lub menu Wstaw, Dodanie/Baza, Wyciągnięcie po
profilach.
3 Wybrać ukazaną linię szkicu.
Pojawi się menedżer wyboru SelectionManager.
Narzędzie Wybierz grupę
będzie aktywne.
4 W menedżerze wyboru SelectionManager kliknąć pinezkę, aby pozostał on
dostępny.
Aby uaktywnić menedżera wyboru SelectionManager, można
również kliknąć prawym przyciskiem myszy w obszarze
graficznym i kliknąć Menedżer wyboru SelectionManager.
5 Wybrać trzy łączące się elementy szkicu, a następnie
kliknąć przycisk
.
W części Profile
pojawi się Closed group<1>
(Zamknięta grupa<1>).
6 W menedżerze właściwości PropertyManager należy:
a) Kliknąć Wybierz zamkniętą pętlę
.
b) Wybrać Wybory auto-OK.
3-2
7 Wybrać pojedynczo dwie pętle znajdujące się w tym
w
samym obszarze, aby dodać je do pola Profile
menedżerze właściwości PropertyManager jako
Zamknięta pętla<1> oraz <2>.
8 W menedżerze właściwości PropertyManager kliknąć
w części Krzywe prowadzące
.
9 Kliknąć przycisk Wybierz grupę
i wybrać pierwszy
przekrój krzywej prowadzącej, jak na ilustracji.
Pojawi się objaśnienie informujące, że występuje
styczny segment szkicu.
10 Kliknąć objaśnienie, aby automatycznie wybrać styczny
segment szkicu.
Objaśnienie zmieni kolor, wskazując na wybranie
stycznego segmentu szkicu.
11 Wybrać następny segment na tej krzywej prowadzącej,
a następnie kliknąć objaśnienie, aby wybrać następny
styczny segment szkicu.
Kliknąć przycisk
.
12 Kliknąć przycisk Wybierz otwartą pętlę
, a następnie
wybrać trzy pozostałe krzywe prowadzące.
W części Kierunek 2 wyszczególnione są wybory: jedna
Otwarta grupa i trzy Otwarta pętla.
w menedżerze właściwości
PropertyManager.
Patrz temat Menedżer wyboru SelectionManager w pomocy.
3-3
Wybór przez ściany
Podczas tworzenia lub edytowania zaokrągleń i sfazowań
należy kliknąć opcję Wybierz przez ściany w menedżerze
właściwości PropertyManager, aby umożliwić wybieranie
krawędzi przez ściany zasłaniające te krawędzie.
Części wieloobiektowe
W częściach wieloobiektowych dla każdego obiektu można konfigurować następujące
elementy:
•
Ukryj/pokaż
•
Kolor
•
Tekstura
Powierzchnie według granicy
Operacja powierzchni według granicy pozwala na tworzenie powierzchni, które mogą
być styczne lub posiadać krzywiznę ciągłą w obydwu kierunkach (wszystkie strony
powierzchni). W większości przypadków pozwala to uzyskać rezultaty wyższej jakości
niż narzędzie wyciągnięcia po profilach.
Aby utworzyć operację powierzchni według granicy, należy:
1 Otworzyć plik Features\BoundarySurface.sldprt
(Operacje\PowierzchniaWedługGranicy.sldprt).
2 Kliknąć przycisk Powierzchnia według granicy
(pasek narzędzi
Powierzchnia) lub menu Wstaw, Powierzchnia, Powierzchnia według
granicy.
3 W części Kierunek 1 należy:
a)
Wybrać ukazaną krawędź jako Krzywe.
Krawędź <1> zostanie wyszczególniona w polu
Kierunek 1.
3-4
b)
Wybrać drugą krawędź, jak na ilustracji.
Krawędź <2> zostanie wyszczególniona w polu
Kierunek 1. Pojawi się podgląd.
Wybrać krawędzie w przybliżeniu w tym
samym punkcie, aby zapobiec skręcaniu.
Można również kliknąć prawym
przyciskiem myszy w obszarze
graficznym i wybrać Odwróć końce
złącza.
c)
Wybrać Krawędź<1> i wybrać Krzywizna do
ściany w części Typ styczności jako
powiązanie. Powtórzyć dla Krawędzi<2>.
Krzywizna do ściany
Objaśnienia krawędzi zostaną zaktualizowane,
ukazując powiązanie krzywizny Krzywizna do
ściany. Powierzchnia według granicy posiada
obecnie krzywiznę ciągłą wzdłuż obydwu
krawędzi w Kierunku 1.
4 W części Kierunek 2, należy:
a)
Wybrać jedną z krzywych szkicu
trójwymiarowego (3D) jako
Krzywe.
Pojawi się menedżer wyboru SelectionManager
z aktywnym narzędziem
Wybierz otwartą pętlę
.
b) Kliknąć pinezkę, aby menedżer wyboru
SelectionManager pozostał dostępny.
c) Kliknąć przycisk
.
Otwarta pętla<1> zostanie wyszczególniona w części Kierunek 2.
3-5
d)
Wybrać drugą krzywą szkicu
trójwymiarowego i kliknąć
.
w menedżerze
właściwości PropertyManager.
Kierunek 1 oraz Kierunek 2
są całkowicie zamienne.
Można wybrać krzywe szkicu
trójwymiarowego (3D) jako
Kierunek 1 oraz krawędzie
jako Kierunek 2 i uzyskać te
same rezultaty.
Kliknij obraz,
aby rozpocząć
wyświetlanie
3D
Patrz temat Powierzchnia według granicy w pomocy.
Narzędzia Xpert operacji, zaokrągleń i pochyleń
Narzędzie FeatureXpert Operacji, wykorzystujące technologię inteligentnych operacji
(SolidWorks Intelligent Feature Technology, SWIFT™), wyręcza użytkownika w
zarządzaniu operacjami, pozwalając mu skoncentrować się na projekcie. FeatureXpert
Operacji to jedno z trzech współzależnych narzędzi Xpert:
• FeatureXpert Operacji. Działa w tle, rozwiązując błędy operacji w
zaokrągleniach o stałym promieniu oraz pochyleniach płaszczyzny neutralnej.
• FilletXpert Zaokrągleń. Zarządza tworzeniem i modyfikowaniem
wszystkich zaokrągleń o stałym promieniu.
• DraftXpert Pochyleń. Zarządza tworzeniem i modyfikowaniem wszystkich
pochyleń płaszczyzny neutralnej.
Narzędzi FilletXpert Zaokrągleń oraz DraftXpert Pochyleń
należy użyć, gdy oprogramowanie SolidWorks ma zarządzać
strukturą niżej leżących operacji. Aby zachować kontrolę na
poziomie operacji, należy użyć standardowych menedżerów
właściwości PropertyManager Zaokrąglenie oraz Pochylenie.
FeatureXpert Operacji
Podczas dodawania lub zmieniania zaokrągleń o stałym promieniu oraz pochylenia
płaszczyzny neutralnej, które powoduje błędy przebudowania, narzędzie FeatureXpert
Operacji automatycznie naprawia te błędy. FeatureXpert Operacji może zmienić
kolejność operacji w drzewie operacji FeatureManager lub zmodyfikować właściwości
styczności, aby umożliwić prawidłowe przebudowanie części.
Aby dodać operacje przy użyciu narzędzia FeatureXpert Operacji, należy:
1 Otworzyć plik Features\Xperts\FeatureXpert01.sldprt
(Operacje\Xperts\FeatureXpert01.sldprt).
2 Kliknąć przycisk Zaokrąglenie
(pasek narzędzi Operacje) lub menu
Wstaw, Operacje, Zaokrąglenie.
3-6
3 W menedżerze właściwości PropertyManager kliknąć Ręczne.
4 W części Elementy do zaokrąglenia, należy:
a)
b)
Ustawić Promień
na 0,25.
Wybrać dwie czerwone ściany jako
Krawędzie, ściany, operacje i pętle
.
Jeżeli aktywna jest aplikacja PhotoWorks,
upewnić się, że opcja Wyświetlaj materiały
PhotoWorks w SolidWorks (PhotoWorks,
Opcje systemu) nie jest zaznaczona, aby
wyświetlić kolory modelu.
.
Pojawi się okno dialogowe Informacje o błędach. Błąd zaokrąglenia zostanie
podświetlony w oknie dialogowym, co oznacza, że można podjąć próbę
naprawy tego błędu przy użyciu narzędzia FeatureXpert Operacji.
6 Kliknąć FeatureXpert Operacji.
FeatureXpert Operacji naprawi błąd, tworząc wiele zaokrągleń zamiast
jednego zaokrąglenia, które zawiera obie ściany. Patrz: drzewo operacji
FeatureManager.
Aby zmienić operacje przy użyciu narzędzia FeatureXpert Operacji, należy:
1 Otworzyć plik Features\Xperts\FeatureXpert02.sldprt
(Operacje\Xperts\FeatureXpert02.sldprt).
Cała część jest zaokrąglona przy użyciu zaokrąglenia o promieniu 0,1 cala.
2 Kliknąć dwukrotnie operację Zaokrąglenie1 w drzewie
operacji FeatureManager, aby wyświetlać wymiar
zaokrąglenia w obszarze graficznym.
3 Kliknąć dwukrotnie ten wymiar.
4 W oknie dialogowym Modyfikuj zmienić wymiar na 0,25, a
5 Kliknąć przycisk Przebuduj
.
(pasek narzędzi Standard)
lub menu Edycja, Przebuduj.
Pojawi się okno dialogowe Informacje o błędach. Błąd zaokrąglenia zostanie
podświetlony w oknie dialogowym.
6 Kliknąć FeatureXpert Operacji.
FeatureXpert Operacji utworzy indywidualne zaokrąglenia według potrzeb i
ustawi je w odpowiedniej kolejności w drzewie operacji FeatureManager,
aby umożliwić rozwiązanie modelu.
Patrz temat FeatureXpert Operacji w pomocy.
3-7
FilletXpert Zaokrągleń
FilletXpert Zaokrągleń zarządza, organizuje i zmienia kolejność zaokrągleń za
użytkownika, pozwalając mu skoncentrować się na intencji projektu. FilletXpert
Zaokrągleń może:
• tworzyć wiele zaokrągleń;
• automatycznie wywoływać narzędzie FeatureXpert Operacji;
• automatycznie zmieniać kolejność zaokrągleń, gdy jest to konieczne.
Aby utworzyć wiele zaokrągleń przy użyciu narzędzia FilletXpert Zaokrągleń,
należy:
1 Otworzyć plik
Features\Xperts\FilletXpert01.sldprt
(Operacje\Xperts\FilletXpert01.sldprt).
2 Kliknąć Zaokrąglenie
.
3 W menedżerze właściwości PropertyManager
kliknąć FilletXpert Zaokrągleń.
4 Wybrać niebiesko-zieloną ścianę cylindryczną,
ustawić Promień
Zastosuj.
na 0,25, a następnie kliknąć
5 Wybrać amarantową ścianę planarną i kliknąć Zastosuj.
FilletXpert Zaokrągleń dodaje dwie operacje zaokrąglenia bez zamykania
menedżera właściwości PropertyManager.
Aby automatycznie wywołać narzędzie FeatureXpert Operacji podczas używania
FilletXpert Zaokrągleń, należy:
FilletXpert Zaokrągleń automatycznie wywołuje FeatureXpert Operacji,
kiedy ma on problem z umieszczeniem zaokrąglenia na określonej
geometrii.
1 Wybrać dwie brązowe ściany i kliknąć Zastosuj.
FilletXpert Zaokrągleń automatycznie wywoła
FeatureXpert Operacji, aby utworzyć
zaokrąglenie. FeatureXpert Operacji posiada
informację o konieczności utworzenia wielu
zaokrągleń i wykonuje to zadanie.
2 Kliknąć przycisk Ukryte linie widoczne
(pasek narzędzi Widok) lub menu Widok,
Wyświetlanie, Ukryte linie widoczne.
3 Wybrać polem cały model.
Wybór polem przechwyci wszystkie krawędzie.
3-8
4 Kliknąć Zastosuj.
FilletXpert Zaokrągleń zaokrągli cały model przy użyciu zaokrągleń o
promieniu 0,25 cala, automatycznie wywołując narzędzie FeatureXpert
Operacji w celu rozwiązania zaokrągleń.
5 Kliknąć przycisk Cieniowany z krawędziami
(pasek narzędzi Widok) lub
menu Widok, Wyświetlanie, Cieniowany z krawędziami.
Aby automatycznie zmienić lub usunąć zaokrąglenia przy
użyciu narzędzia FilletXpert Zaokrągleń, należy:
1 Wybrać kartę Zmień.
2 Przytrzymać wskaźnik nad operacją Zaokrąglenie1 w
wysuwanym drzewie operacji FeatureManager.
Można zauważyć, że operacja Zaokrąglenie1 jest
stosowana do wielu krawędzi.
3 W obszarze graficznym wybrać dolną zaokrągloną
krawędź.
4 Ustawić Promień
na 1,0, a następnie kliknąć Zmień
rozmiar.
FilletXpert Zaokrągleń zmieni rozmiar tylko pojedynczej wybranej krawędzi,
tworząc dla niej nowe zaokrąglenie. Zaokrąglenia te zostaną
wyszczególnione w części Istniejące zaokrąglenia.
5 Przytrzymać wskaźnik nad operacją Zaokrąglenie 2 w
drzewie operacji FeatureManager.
Można zauważyć, że operacja Zaokrąglenie 2 jest
stosowana do wielu krawędzi.
6 Wybrać zaokrągloną krawędź kołową.
3-9
7 Kliknąć Usuń.
FilletXpert Zaokrągleń usunie zaokrąglenie z krawędzi kołowej.
Kliknij obraz, aby
rozpocząć
wyświetlanie 3D.
Patrz temat FilletXpert Zaokrągleń w pomocy.
DraftXpert Pochyleń
DraftXpert Pochyleń pozwala na wyeliminowanie metody prób i błędów z procesu
tworzenia pochyleń. Użytkownik wybiera kąt pochylenia oraz odniesienia do
pochylenia, a narzędzie DraftXpert Pochyleń zarządza resztą procesu.
DraftXpert Pochyleń może:
• tworzyć wiele pochyleń;
• dokonywać analizy pochylenia;
• edytować pochylenia.
Aby utworzyć wiele pochyleń i dokonać analizy pochylenia za pomocą narzędzia
DraftXpert Pochyleń, należy:
1 Otworzyć plik Features\Xperts\DraftXpert.sldprt
(Operacje\Xperts\DraftXpert.sldprt).
2 Kliknąć przycisk Pochylenie
(pasek narzędzi Operacje) lub menu Wstaw,
Operacje, Pochylenie.
3-10
3 W menedżerze właściwości PropertyManager kliknąć
DraftXpert Pochyleń.
4 W części Elementy do pochylenia:
a)
Ustawić Kąt pochylenia
na 3,00 stopnie.
Wybrać czerwoną ścianę planarną w górnej części
cylindra jako Płaszczyzna neutralna. Upewnić się, że
strzałka Kierunku otwierania jest skierowana do góry.
c) Wybrać niebiesko-zieloną ścianę cylindryczną jako
Elementy do pochylenia
.
d) Kliknąć Zastosuj, aby utworzyć pochylenie.
b)
5 W części Analiza pochylenia wybrać
Automatyczne malowanie.
Kąt pochylenia
3 stopnie
Ściana, która została pochylona, zostanie
wyświetlona kolorem dla 3 stopni Analizy
pochylenia, natomiast wnętrze cylindra
będzie koloru żółtego, co oznacza brak
pochylenia.
6 Przesunąć wskaźnik nad pochyloną
ścianę.
Informacja wskaźnika wyświetli kąt
pochylenia 3 stopnie.
7 Usunąć zaznaczenie opcji Automatyczne
malowanie.
8 W części Elementy do pochylenia wybrać
czerwoną ścianę kwadratowej części przedniej modelu jako Płaszczyzna
neutralna.
Upewnić się, że strzałka Kierunku otwierania jest skierowana na zewnątrz.
9 Wybrać opcję Automatyczne malowanie.
Kołowe wnętrze cylindra poziomego będzie koloru żółtego, wskazując na
brak pochylenia.
10 Wybrać kołowe wnętrze jako Elementy do pochylenia
.
11 Kliknąć Zastosuj, aby utworzyć pochylenie.
3-11
Kolor wnętrza kołowego zostanie uaktualniony, wskazując na pochylenie
3 stopnie. Informacja wskaźnika zweryfikuje kąt pochylenia.
Kąt pochylenia
3 stopnie
Kąt pochylenia
0 stopni
Aby zmienić pochylenie, wykorzystując narzędzie
DraftXpert Pochyleń, należy:
malowanie.
2 W części Elementy do pochylenia wybrać czerwoną
ścianę, jak na ilustracji, jako Płaszczyzna
neutralna. Upewnić się, że strzałka Kierunku
otwierania jest skierowana do góry.
3 Wybrać cztery pomarańczowe ściany (dwie ściany po każdej stronie
poziomego cylindra) jako Elementy do pochylenia
.
Rozwinąć drzewo operacji FeatureManager i zwrócić uwagę na kolejność
zaokrągleń.
4 Kliknąć Zastosuj.
DraftXpert Pochyleń utworzy pochylenia i automatycznie wywoła narzędzie
FeatureXpert Operacji w celu rozwiązania modelu.
FeatureXpert Operacji zmieni kolejność nowych operacji pochylenia w
drzewie operacji FeatureManager. Porównajmy kolejność zaokrągleń.
Kolory Analizy pochylenia wskazują pochylenie
3 stopnie na czterech ścianach bocznych.
malowanie.
7 Wybrać kartę Zmień.
8 W części Pochylenia do zmienienia wybrać dwie
pomarańczowe ściany zewnętrzne (po każdej z
przeciwległych stron poziomego cylindra) jako
Ściany do pochylenia
.
3-12
10 Ustawić Kąt pochylenia
na 10,00 stopni i kliknąć Zmień.
W części Analiza pochylenia zostanie zaktualizowany zakres kolorów,
ukazując 10,00 jako najwyższe pochylenie dodatnie w modelu. W dwóch
ścianach, które zostały właśnie pochylone, zastosowany zostanie
odpowiedni kolor.
.
Kliknij obraz,
aby rozpocząć
wyświetlanie 3D.
Patrz temat DraftXpert Pochyleń w pomocy.
3-13
Swobodne formowania
Operacja swobodnego formowania deformuje ściany obiektów bryłowych lub
powierzchniowych. W danej chwili można deformować tylko jedną ścianę, która może
mieć tylko cztery boki. Projektanci posiadają bezpośrednią, interaktywną kontrolę nad
deformacjami poprzez utworzenie krzywych kontroli i punktów kontrolnych, a
następnie naciskanie i pociąganie punktów kontrolnych w celu zdeformowania ściany.
Aby powiązać kierunek naciskania i pociągania, należy użyć triady.
Swobodne formowanie pozwala na bardziej bezpośrednią kontrolę w porównaniu z
operacjami deformacji. Swobodne formowanie zaspokaja potrzeby projektantów
produktów konsumenckich, stosujących krzywizny we wzornictwie.
Operacje swobodnego formowania nie wpływają na topologię
modelu, ponieważ nie tworzą dodatkowych ścian.
Aby utworzyć operację swobodnego formowania, należy w pierwszej kolejności dodać
krzywe kontroli do ściany, a następnie punkty kontrolne do krzywych kontroli i
przemieścić punkty kontroli w celu zdeformowania ściany.
Aby dodać krzywe kontroli, należy:
1 Otworzyć plik Features\Freeform.sldprt
(Operacje\SwobodneFormowanie.sldprt).
Wykorzystując swobodne formowanie, utworzymy rękojeść pasującą do
krzywej szkicu odniesienia, bazującą na obrazie szkicu.
Krzywa szkicu odniesienia
3-14
2 Kliknąć przycisk Cieniowany z
krawędziami
(pasek narzędzi
Widok) i wybrać IsoBottom z listy
Orientacja widoku.
3 Kliknąć przycisk Swobodne
(pasek narzędzi
Operacje) lub menu Wstaw,
Operacje, Swobodne formowanie.
formowanie
Wybrać tę ścianę
4 W menedżerze właściwości
PropertyManager, w części
Ustawienia ściany, należy:
a) Wybrać ścianę w obszarze
graficznym jako Ściana do
deformacji
.
b) Kliknąć Kierunek 1 symetrii, aby
Ciągłość: Styczna...
użyć trybu symetrycznego, który
tworzy swobodne formowanie
symetrycznie względem wyświetlonej płaszczyzny.
5 Kliknąć cztery objaśnienia Ciągłość, aby ustawić ciągłość granicy jako
Styczna.
6 W części Krzywe kontroli:
a)
Kliknąć Przez punkty, aby użyć punkty umieszczone na krzywej kontroli
w celu zdeformowania ściany.
b) Kliknąć Dodaj krzywe, a następnie przenieść wskaźnik
na ścianę,
aż do osiągnięcia płaszczyzny symetrii.
Przyciski Dodaj krzywe oraz Dodaj punkty są zależne od trybu.
W trybie dodawania krzywej można dodawać tylko krzywe
kontroli. Następnie kliknąć Dodaj punkty, aby włączyć tryb
punktów i dodać punkty kontrolne wzdłuż krzywych kontroli.
Po dodaniu punktów kontrolnych, użytkownik akceptuje je,
automatycznie kończy obydwa tryby i przeciąga punkty kontroli
w celu zdeformowania ściany.
3-15
Na ścianie pojawi się podgląd
krzywej kontrolnej. Po osiągnięciu
płaszczyzny symetrii jest ona
podświetlana kolorem czerwonym.
Jeżeli podgląd krzywej
kontroli nie biegnie
wzdłużnie, należy kliknąć
Odwróć kierunek (Tab).
7 Kliknąć, aby przyciągnąć krzywą
kontroli do płaszczyzny, a następnie
kliknąć prawym przyciskiem myszy,
aby zaakceptować krzywą.
Przesunąć wskaźnik nad krzywą,
aby ją podświetlić i zweryfikować jej
umieszczenie.
Aby dodać punkty kontrolne do krzywej kontroli, należy:
1 Kliknąć Prawa strona
(pasek narzędzi Standardowe widoki).
2 W menedżerze właściwości PropertyManager, w części Wyświetlanie,
przeciągnąć suwak Przezroczystość ściany, aby uwidocznić szkic
odniesienia oraz obraz szkicu.
3 W części Punkty kontrolne kliknąć:
• Przyciągaj do geometrii (punkty kontrolne będą przyciągane do geometrii
podczas przesuwania);
• Krzywa (oś X triady orientowana jest stycznie do krzywej kontroli);
• Triada podąża za wyborem (wiąże triadę z wybranym punktem
kontrolnym).
4 Kliknąć Dodaj punkty, a następnie kliknąć krzywą kontroli, aby umieścić
siedem punktów kontrolnych w przybliżeniu, jak na ilustracji.
5 Kliknąć prawym przyciskiem myszy, aby zaakceptować punkty kontrolne.
Spróbować dopasować pozycje punktów kontrolnych do punktów na szkicu
odniesienia.
Aby ułatwić sobie dopasowywanie punktów, należy użyć linii
siatki.
3-16
Aby przesunąć punkty kontrolne w celu utworzenia operacji swobodnego
formowania, należy:
1 Przeciągnąć poszczególne punkty, aby dopasować krzywą szkicu
odniesienia i utworzyć operację swobodnego formowania. Użyć strzałek
triady, aby zmienić pozycje punktów wzdłuż krzywej.
Podczas przeciągania punktów wskaźnik zmieni się na następujący:
.
Kula triady zostanie podświetlona i przyciągnięta do punktów odniesienia.
Model powinien przypominać poniższą ilustrację.
.
3 Ukryć szkice i początek układu współrzędnych, a następnie obrócić model,
aby wyświetlić operację swobodnego formowania w dolnej jego części.
Kliknij obraz, aby rozpocząć
wyświetlanie 3D
Aby udoskonalić rękojeść, można dodać kolejną operację
swobodnego formowania z krzywymi kontroli nad trzema
garbami. Następnie umieścić punkty kontrolne na tych
krzywych kontroli, aby zdefiniować intencję projektu.
Patrz temat Swobodne formowanie w pomocy.
3-17
Seria otworów
Operacja serii otworów została udoskonalona:
•
Można użyć istniejącego otworu jako otworu źródłowego. Należy wybrać
opcję Użyj istniejące otwory w menedżerze właściwości PropertyManager
Pozycja otworu.
•
Można określić zakończenie serii otworów w części Komponent końcowy w
menedżerze właściwości PropertyManager Seria otworów (Ostatnia część).
•
Dostępne są dwa nowe statusy końca:
• Do powierzchni
• Odsunięte od powierzchni (dostępne tylko w przypadku otworu
końcowego Gwintownik)
•
Jeżeli dodano nowe komponenty pomiędzy komponentami początkowymi i
końcowymi po utworzeniu serii otworów, można wybrać uwzględnienie
nowych komponentów w serii otworów. Aby aktualizować serię otworów,
konieczne jest jej edytowanie.
•
Głębokość każdego otworu w każdym komponencie
mierzona jest od ściany wlotu komponentu do końca
otworu w komponencie. Wyświetlana głębokość
przedstawia rzeczywistą głębokość otworu w
każdym komponencie, co pozwala generować
precyzyjne rysunki technologiczne.
Aby utworzyć serię otworów, należy:
1 Otworzyć plik Features\HoleSeries.sldasm
(Operacje\SeriaOtworów.sldasm).
Model posiada otwór z pogłębieniem walcowym w
komponencie Góra.
2 Kliknąć przycisk Seria otworów
(Pasek narzędzi
Operacje) lub menu Wstaw, Operacja złożenia, Otwór,
Seria otworów.
3 W menedżerze właściwości PropertyManager wybrać Użyj istniejące
otwory, a następnie wybrać otwór z pogłębieniem walcowym jako Operacja/
szyk z Kreatora otworów
.
Wybrać otwór z Kreatora otworów
drzewie operacji FeatureManager.
z komponentu Góra w
dwa razy, aby zaakceptować specyfikacje części
środkowych.
3-18
5 W menedżerze właściwości PropertyManager wybrać
Przez wszystko w części Status końca.
.
Dolny komponent zostanie zawarty w serii otworów.
7 W drzewie operacji FeatureManager kliknąć prawym
przyciskiem myszy komponent Środek<1> i wybrać
Przywróć do pełnej pamięci.
Środkowy komponent pojawi się, lecz nie zostanie
zawarty w serii otworów.
Aby zawrzeć środkowy komponent w serii otworów, należy:
1 W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy
operację serii otworów
i wybrać Edytuj operację.
Wybrana jest opcja Użyj istniejące otwory oraz otwór z pogłębieniem
walcowym.
.
3 W menedżerze właściwości PropertyManager Seria otworów (Części
środkowe) wybrać i rozwinąć
komponent Środek.
Nowy komponent(y). Wybrać z listy
.
5 W menedżerze właściwości PropertyManager upewnić
się, czy wybrano opcję Przez wszystko w części Status
końca, a następnie kliknąć przycisk
.
Model zostanie zaktualizowany, aby dodać komponent
Środek do serii otworów.
Patrz temat Seria otworów w pomocy.
3-19
Wypełnienia powierzchni
Wypełnienia powierzchni zostały udoskonalone:
•
Krzywizna ciągła jest obsługiwana na granicach.
•
Obsługiwane są krzywe kompozytowe. Poprzednio obsługiwane były tylko
krawędzie i szkice.
•
W menedżerze właściwości PropertyManager można włączyć opcję
Napraw granicę, aby skonstruować prawidłową granicę, poprzez
automatyczne budowanie brakujących elementów lub przycinanie
elementów, które są zbyt duże.
Wypełnienie powierzchni (kolor czerwony)
jest tworzone pomimo przerwy w granicy.
Przerwa pomiędzy niebieską a
pomarańczową powierzchnią jest łączona
poprzez wewnętrzne wydłużenie krzywej do
pomarańczowej powierzchni.
Wypełnienie powierzchni (kolor czerwony) jest
tworzone mimo że zielona granica jest większa od
boków łaty wypełnienia. Aby utworzyć wypełnienie
powierzchni, krawędzie są wewnętrznie dzielone.
Patrz temat Wypełnienie powierzchni w pomocy.
3-20
4
Złożenia
Niniejszy rozdział opisuje udoskonalenia złożeń w następujących dziedzinach:
Pas/Łańcuch
Wyświetlanie i wybór
Wiązania
Inteligentne komponenty
Udoskonalenia ogólne
4-1
Rozdział 4 Złożenia
Pas/Łańcuch
Operacja złożenia Pas/Łańcuch stosowana jest do modelowania układów pasów i kół
pasowych lub łańcuchów i kół łańcuchowych. Operacja ta tworzy:
•
wiązania pasa wiążące ze sobą obroty względne komponentów kół
pasowych;
•
szkic zawierający zamknięty łańcuch łuków i linii opisujących ścieżkę
pasa;
Oprogramowanie oblicza długość pasa w oparciu o pozycje kół pasowych. Opcjonalnie
można podać długość pasa, a pozycje kół pasowych zostaną ustawione (co najmniej
jedno koło pasowe musi posiadać odpowiedni stopień swobody).
Można wybrać automatyczne tworzenie nowej części zawierającej szkic pasa i dodać
tę część do złożenia. Aby utworzyć pas bryłowy, w pliku części należy użyć tego szkicu
jako ścieżki wyciągnięcia.
Aby utworzyć operację pasa, należy:
1 Otworzyć plik Assemblies\pulleys.sldasm (Złożenia\kołapasowe.sldasm).
2 Kliknąć przycisk Pas/Łańcuch
(pasek narzędzi Złożenia) lub menu
Wstaw, Operacja złożenia, Pas/Łańcuch.
3 W menedżerze właściwości PropertyManager, w części Elementy pasa, jako
Komponenty koła pasowego należy wybrać zewnętrzną ścianę cylindryczną
każdego z kół pasowych w ukazanej kolejności.
2
1
3
5
4
4-2
Pojawi się podgląd krzywej pasa.
4 Kliknąć uchwyt operacji na ostatnim kole pasowym.
Pas zostanie odwrócony na drugą stronę koła pasowego.
5 W części Właściwości, należy:
a)
Wybrać Sterujące.
b) Wpisać 32 jako Długość pasa.
c) Wybrać Włącz pas.
.
4-3
Górne koło pasowe przemieści się, aby uwzględnić podaną długość pasa. W
drzewie operacji FeatureManager pojawią się następujące elementy:
;
• operacja Pas
(w części Wiązania
), zawierający wiązania
• folder Wiązania pasa
pomiędzy przylegającymi kołami pasowymi.
Aby wyświetlić krzywą pasa, gdy menedżer właściwości
PropertyManager jest zamknięty, należy wybrać operację
Pas
7 Przeciągnąć duże koło pasowe, aby je obrócić.
Obrócą się wszystkie koła pasowe.
Aby zmienić pozycję koła pasowego bez wywoływania obrotów
innych kół pasowych, należy poddać edycji operację Pas
i
usunąć zaznaczenie opcji Włącz pas.
Patrz temat Operacja złożenia Pas/Łańcuch w pomocy.
Wyświetlanie i wybór
Dodano polecenia ułatwiające edycję dużych, skomplikowanych złożeń.
Wyizoluj
Polecenie Wyizoluj ustawia wszystkie komponenty - oprócz wybranych komponentów
- jako ukryte, przezroczyste lub w przedstawieniu krawędziowym, co ułatwia
skoncentrowanie się na wybranych komponentach. Przed wyjściem z trybu Wyizoluj
można zapisać cechy charakterystyczne wyświetlania w nowym stanie wyświetlania. W
przeciwnym razie przywrócony zostanie pierwotny stan wyświetlania bez
jakichkolwiek trwałych zmian.
Aby wyizolować komponenty, należy:
1 Otworzyć plik Assemblies\Power Subpply Assembly.sldasm
(Złożenia\Złożenie Zasilacza.sldasm).
2 Wybrać Voltage Switch (Włącznik napięcia) oraz AC Connector (Złącze prądu
zmiennego).
4-4
3 Kliknąć Widok, Wyświetlanie, Wyizoluj.
Wszystkie komponenty, z wyjątkiem wybranych, zostaną ukryte. Pojawi się
podręczny pasek narzędzi wyizolowania.
4 Wybrać przycisk Przezroczysty
(podręczny pasek narzędzi Wyizoluj).
5 Kliknąć Wyjdź z Wyizoluj.
Model powróci do swego pierwotnego stanu wyświetlania.
Wybór przecinający
Podczas wybierania polem od lewej do prawej (wybieranie przecinające), wybierane są
wszystkie komponenty, których widoczne geometrie przecinają pole wyboru.
4-5
Wiązania
Wiązania mechanizmów zębatkowych
Dzięki wiązaniom mechanizmów zębatkowych translacja liniowa jednej części
(zębnicy) powoduje ruch obrotowy innej części (zębatki) i na odwrót.
Aby dodać wiązanie mechanizmu zębatkowego, należy:
1 Otworzyć plik Assemblies\press.sldasm (Złożenia\prasa.sldasm).
(Komponent frame01 (rama01) jest ukryty, aby ułatwić wybieranie
elementów wiązania.)
2 Kliknąć przycisk Wiązanie
(pasek narzędzi Złożenie) lub Wstaw,
Wiązanie.
3 W części Zaawansowane wiązania kliknąć Mechanizm zębatkowy
.
4 W części Ustawienia wiązań, należy:
a)
Jako Zębnica wybrać liniową krawędź komponentu rack01 (zębnica 01).
b) Jako Zębatka/Koło zębate wybrać krawędź kołową komponentu
spurgear (koło zębate walcowe).
Zębnica
Zębatka/Koło zębate
4-6
5 W części Zaawansowane wiązania należy:
a)
b)
Wybrać opcję Średnica toczna zębatki.
Usunąć zaznaczenie opcji Odwróć.
6 Kliknąć dwukrotnie przycisk
, aby dodać wiązanie i zamknąć menedżera
7 Przeciągnąć handle 01 (rękojeść01), aby zobaczyć ruch zębnicy.
Patrz temat Wiązania mechanizmów zębatkowych w pomocy.
Tryb wielokrotnych wiązań
Aby powiązać wiele komponentów ze wspólnym odniesieniem w pojedynczej czynności,
należy kliknąć przycisk Tryb wielokrotnych wiązań
PropertyManager Wiązanie. Jeżeli zostanie wybrana opcja Utwórz folder wielo-wiązań,
wynikowe wiązania zostaną umieszczone w folderze Wielo-wiązania . Można
zmieniać wspólne odniesienie, typ wiązania oraz odległość dla wszystkich wiązań w
folderze w pojedynczej czynności. W poniższym przykładzie występuje wiązanie
koncentryczne czterech komponentów ze wspólnym odniesieniem (wałkiem).
Przełożenia przekładni zębatych
W przypadku wiązań kół zębatych oprogramowanie przypisuje przełożenia przekładni
zębatych w oparciu o względne rozmiary wybieranych ścian cylindrycznych lub
krawędzi kołowych. Wartości te są parametryczne. Możliwa jest zmiana wartości
automatycznych.
4-7
Wiązanie z krzywą
Z krzywymi jednoelementowymi można tworzyć następujące typy wiązań:
Typ wiązania
Odniesienie 1
Odniesienie 2
Wspólne
punkt
krzywa
Odległości
punkt
krzywa
Funkcji tej można użyć w aplikacji SolidWorks Animator, aby utworzyć animację
pozycji komponentu wzdłuż krzywej. Patrz: Wiązanie z krzywą na stronie 9-35.
MateXpert Wiązań
Narzędzie MateXpert Wiązań, wykorzystujące technologię SWIFT, zastępuje
Diagnostykę wiązania. Udoskonalenia pomagają unikać błędów wiązań, diagnozować je
i naprawiać.
Pokaż wiązania
•
Można unieruchomić menedżer właściwości PropertyManager Pokaż
wiązania, aby cały czas był widoczny.
•
Gdy wybranych zostanie wiele komponentów, ich wspólne wiązania
zostaną wyświetlone w górnej części listy.
•
Komponenty należące do układu wiązań dla wybranych komponentów są
wyświetlane w obszarze graficznym jako lekko przezroczyste. Pozostałe
komponenty są ukryte.
•
W obszarze graficznym pojawiają się objaśnienia, pomagające w
wizualizacji układów wiązań. Każde wiązanie posiada jedno objaśnienie z
linią wiodącą, która wskazuje dwa wiązane elementy. W objaśnieniu można
wykonać wiele często używanych funkcji wiązań, takich jak odwracanie
wyrównania lub wygaszanie wiązania. Po wybraniu objaśnienia
podświetlana jest geometria wiązania, a komponenty nieuczestniczące w
wybranym wiązaniu stają się bardziej przezroczyste. W objaśnieniach
wyświetlane są ikony ostrzeżeń i błędów.
Odwróć wyrównanie wiązania
Odwróć wymiar
Edytuj
Wygaś
Wymuś wiązanie
4-8
Inne udoskonalenia
•
Podczas edycji oprogramowanie zmieni wyrównanie stosownych wiązań
automatycznie, jeśli jest to konieczne dla zapobieżenia błędom wiązania.
•
Można wymusić wprowadzenie wiązania bez względu na błędy, aby
wspomóc identyfikację innych wiązań, które powodują konflikty.
•
Stan wiązania jest wyświetlany na pasku stanu. Kliknięcie stanu
uruchamia funkcję Pokaż wiązania, gdy obecne są ostrzeżenia lub błędy
dotyczące wiązań.
W poniższym przykładzie dodamy wiązanie odległości pomiędzy dwoma
komponentami, które przedefiniowuje złożenie. Następnie użyjemy objaśnień wiązań,
aby zdiagnozować i naprawić błąd wiązania.
Aby użyć objaśnień wiązań, należy:
1 Otworzyć plik
Assemblies\tableassembly.sldasm
(Złożenia\złożeniestołu.sldasm).
2 Kliknąć przycisk Wiązanie
(pasek
narzędzi Złożenie) lub menu Wstaw,
Wiązanie.
3 Wybrać ściany, jak na ilustracji.
Komunikat wskaże na menedżera
4 Kliknąć Odległość
.
5 Ustawić odległość na 10 i kliknąć
przycisk
.
Pojawi się komunikat pytający czy chcemy wymusić wiązanie.
6 Kliknąć Tak.
Skala zostanie przeniesiona do pozycji zdefiniowanej w wiązaniu odległości.
Na pasku stanu wyświetlona zostanie informacja, że Nie znaleziono
rozwiązania. Pojawi się okno dialogowe Informacje o błędach. Wiązanie
Wspólne9 zostanie oznaczone flagą Błąd.
7 Zamknąć okno dialogowe Informacje o błędach.
, aby zamknąć menedżera właściwości
PropertyManager.
W folderze Wiązania
pojawią się flagi błędów i ostrzeżeń.
4-9
9 Kliknąć
Nie znaleziono rozwiązania na pasku stanu.
Na dole lewego panelu pojawi się menedżer właściwości PropertyManager
Przeglądaj błędy wiązań. W obszarze graficznym pojawi się objaśnienie
wiązania Wspólne9. Będzie ono miało kolor czerwony wskazując że
wiązanie nie jest spełnione.
10 W objaśnieniu dla wiązania Wspólne9 kliknąć Wygaś
.
Błędy i ostrzeżenia wiązania znikną, ponieważ łożenie nie jest już
przedefiniowane.
11 Kliknąć puste miejsce w obszarze graficznym, aby zamknąć menedżera
właściwości PropertyManager Przeglądaj błędy wiązań.
Inteligentne komponenty
Selektywne wstawianie
Podczas uaktywniania inteligentnej operacji inteligentnego komponentu można
wybrać, które skojarzone operacje i komponenty mają zostać wstawione. Dotychczas
można było wybrać wszystkie albo żadną z operacji oraz wszystkie albo żaden z
komponentów.
Ukrywanie komponentów
Podczas tworzenia inteligentnego komponentu można kliknąć opcję Ukryj komponent
w części Autodopasowanie rozmiaru, aby ułatwić wybranie odniesienia wiązania
koncentrycznego.
4-10
Opcja konfiguracji komponentu „w użyciu”
W oknie dialogowym Właściwości komponentu usunięto opcję ustawiania konfiguracji
odniesienia jako Użyj konfigurację komponentu, która jest „w użyciu” lub ostatnio
zapisaną konfigurację. W przypadku starszych danych, jeżeli opcja ta była określona
dla komponentu, komponent ten zostanie ustawiony do korzystania z nazwanej
konfiguracji, która odpowiada konfiguracji „w użyciu” lub ostatnio zapisanej
konfiguracji.
Oznaczenia gwintu
Otwory gwintowane utworzone jako operacje
złożenia mogą wyświetlać oznaczenia gwintu
przez wiele części lub obiektów, w zależności
od głębokości gwintu. Dotychczas gwint był
wyświetlany tylko w pierwszej części lub
obiekcie, bez względu na głębokość gwintu.
Podzespoły elastyczne
Pozycje zagnieżdżonych podzespołów elastycznych są obecnie utrzymywane pomiędzy
sesjami.
Otwieranie części
Obecnie podczas otwierania części z poziomu złożenia, część ta jest otwierana w
konfiguracji, do jakiej odnosi się złożenie. Dotychczas otwierała się ona w ostatnio
zapisanej konfiguracji.
4-11
5
Rysunki
Niniejszy rozdział opisuje udoskonalenia rysunków w następujących dziedzinach:
Przerwania
Usuwanie widoków
Arkusze rysunku
Widoki względne
Widoki przekroju
Paleta widoków
5-1
Rozdział 5 Rysunki
Przerwania
Istnieje możliwość tworzenia wielu przerwań poziomych i pionowych w tym samym
widoku rysunku. Przerwania są stosowane natychmiast po wstawieniu linii przerwania.
Dodatkowo w menedżerze właściwości PropertyManager użytkownik określa przerwania
poziome lub pionowe oraz typ linii przerwania.
W części Narzędzia, Opcje, Właściwości dokumentu, Wymiary, opcja Pokaż wymiary
jako przerwane w przerwaniach wyświetla linie wymiarowe z zygzakami.
W widokach z wieloma przerwaniami, styl linii przerwania
(proste cięcie, wycięcie zakrzywione itp.) musi być ten sam.
Patrz temat Przerwania w pomocy.
Usuwanie widoków
Podczas usuwania widoku szczegółów lub przekroju, okno dialogowe Potwierdzanie
usunięcia posiada opcje Usuń szkic szczegółów oraz Usuń szkic przekroju,
umożliwiające usunięcie również szkicu użytego do utworzenia widoku. To samo okno
dialogowe pojawia się w przypadku usuwania szkicu używanego w widoku szczegółów
lub przekroju.
5-2
Rozdział 5 Rysunki
Arkusze rysunku
Nawigacja
W rysunkach zawierających wiele arkuszy,
które wykraczają poza szerokość ekranu,
należy użyć przycisków nawigacyjnych w
dolnej części okna rysunku, aby przejść do
pierwszego lub ostatniego arkusza.
Pierwszy
arkusz
Poprzedni arkusz
Ostatni
arkusz
Następny arkusz
Przytrzymanie przycisku następnego lub poprzedniego arkusza spowoduje
przewijanie kart.
Zmiana nazwy
Można zmieniać nazwy arkusza rysunku, klikając prawym przyciskiem myszy kartę w
dolnej części okna i wybierając opcję Zmień nazwę.
Zmiana kolejności
Podczas zmiany kolejności arkuszy rysunku przy użyciu kart w dolnej części okna
wskaźnik zmienia się na następujący:
(pojedynczy arkusz) lub
(wiele arkuszy).
Widoki względne
Istnieje możliwość wybierania płaszczyzn odniesienia w celu określenia orientacji
widoku w widokach względnych. Jest to pomocne podczas tworzenia widoków
względnych cylindrycznych członów konstrukcyjnych. Można wybierać płaszczyzny
odniesienia dla całej części lub dla wybranych obiektów.
Patrz temat Widok w stosunku do modelu w pomocy.
5-3
Rozdział 5 Rysunki
Widoki przekroju
Podczas tworzenia widoku przekroju w części lub złożeniu można zapisać widok
przekroju w celu dodania do Palety widoków.
Aby zapisać widok przekroju w celu dodania do palety widoków, należy:
1 Otworzyć plik Drawings\BodyAssembly.sldasm
(Rysunki\ZłożenieKorpusu.sldasm).
2 Kliknąć przycisk Widok przekroju
(pasek narzędzi Widok) lub menu
Widok, Wyświetlaj, Widok przekroju.
Można również kliknąć prawym przyciskiem myszy płaszczyznę w
drzewie operacji FeatureManager i wybrać Widok przekroju.
3 W menedżerze właściwości PropertyManager, w części Przekrój 1, kliknąć
Prawa strona
.
4 Kliknąć Zapisz.
5 W oknie dialogowym Zapisz jako wybrać opcję Widok adnotacji rysunku, a
następnie kliknąć Zapisz.
Orientacja widoku zastępuje dotychczasową opcję Zapisz widok.
Anuluj zastępuje dotychczasową opcję Resetuj.
6 Jako Wykluczone komponenty należy wybrać niżej wymienione
komponenty, aby wykluczyć je z przecięcia przekroju:
• headcover (pokrywa głowicy)
• snapring (pierścień sprężysty) <1> oraz <2>
• collar (kołnierz)
7 Kliknąć OK.
8 Kliknąć przycisk Utwórz rysunek z
części/złożenia
lub menu Plik,
Utwórz rysunek ze złożenia.
9 Wybrać rozmiar arkusza, a
następnie kliknąć OK.
10 W Palecie widoków
(znajdującej
się w Okienku zadań) należy
przeciągnąć następujące widoki do
obszaru graficznego:
a)
b)
*Przód
Widok przekroju A-A
5-4
Rozdział 5 Rysunki
Paleta widoków
znajdująca się w Okienku zadań służy do wstawiania widoków
rysunków. Zawiera ona obrazy standardowych widoków, widoków adnotacji, widoków
przekrojów oraz rozłożonych modeli (części arkusza blachy) wybranego modelu.
Można przeciągnąć dowolny z widoków na arkusz rysunku w celu utworzenia widoku
rysunku.
Paleta widoków
Paleta widoków jest wypełniana po:
•
kliknięciu przycisku Utwórz rysunek z części/złożenia
•
przejściu do dokumentu z Palety widoków;
•
dokonaniu wyboru z listy otwartych dokumentów w
Palecie widoków.
;
5-5
6
Opisywanie szczegółów
Niniejszy rozdział opisuje udoskonalenia opisywania szczegółów w następujących
dziedzinach:
Widoki adnotacji
Strzałki
Odnośniki
Bloki
Znaczniki środka
Symbole bazy pomiarowej
Standardy wymiarowania
Wymiary
DimXpert Wymiarów
Linie wiodące
Przenoszenie i kopiowanie adnotacji
Notatki
Tabele
Wyrównanie tekstu
Cofanie
Etykiety widoków
6-1
Rozdział 6 Opisywanie szczegółów
Widoki Adnotacji
Istnieje możliwość zmiany poziomej orientacji widoków adnotacji. Zmiana orientacji
może być pożądana, ponieważ:
•
domyślna orientacja widoku nie jest odpowiednia dla widoku rysunku;
•
importowana część została utworzona w kontekście złożenia i nie jest
wyrównana ze standardowymi widokami.
W drzewie operacji FeatureManager należy kliknąć prawym przyciskiem myszy widok
adnotacji i wybrać Edytuj widok adnotacji, a następnie ustawić poniższe opcje w części
Kierunek poziomy.
•
Odnośnik kierunku. Wybrać szkic, krawędź lub ścianę, aby zmienić
kierunek poziomy.
•
Odwróć kierunek poziomy. Odwraca widok adnotacji o 180°.
•
Ręczne elementy sterujące. Należy wpisać wartość lub przemieścić
suwak, aby zmienić widok adnotacji.
Pierwotny widok adnotacji z
importowanego modelu
Widok adnotacji po zmianie kierunku
poziomego
Patrz temat Przenieś do widoku adnotacji w pomocy.
Strzałki
Rozmiar ostrza strzałki dla wymiarów i widoków przekrojów można ustawić, aby
były one skalowane automatycznie wraz z wysokością wymiaru lub wysokością litery
widoku przekroju, jeżeli strzałki nie są zgodne z krojem w dokumencie. W części
Narzędzia, Opcje, Właściwości dokumentu, Strzałki, należy wybrać opcję Skaluj z
wysokością wymiaru lub Skaluj z wysokością litery strzałki widoku przekroju.
Patrz temat Opcje strzałek w pomocy.
6-2
Odnośniki
Użycie dostosowanych właściwości w odnośnikach zostało uporządkowane w celu
ułatwienia obsługi. Istnieje możliwość indywidualnego definiowania dostosowanych
właściwości w menedżerze właściwości PropertyManager lub dla całego dokumentu
w części Narzędzia, Opcje, Właściwości dokumentu, Odnośniki.
Aby użyć właściwości dostosowanych w odnośnikach, należy:
1 Otworzyć plik assemblies\pulleys.slddrw (złożenia\kołapasowe.slddrw).
2 Kliknąć przycisk Opcje
(pasek narzędzi Standard) lub Narzędzia, Opcje.
3 Na karcie Właściwości dokumentu wybrać Odnośniki.
4 W części Pojedynczy odnośnik wybrać:
a)
b)
Kołowy z linią podziałową jako Styl;
Ciasne wpasowanie jako Rozmiar.
5 W części Tekst odnośnika wybrać:
a)
Właściwości dostosowane jako Góra;
b) Opis dla dostosowanej właściwości;
c) Tekst jako Dół.
6 Kliknąć OK.
Odnośnik
(pasek
narzędzi Adnotacja) lub
menu Wstaw, Adnotacje,
Odnośnik.
Opcje ustawione przez
użytkownika są wstępnie
wybrane w menedżerze
właściwości
PropertyManager.
8 W menedżerze
właściwości
PropertyManager, w
części Ustawienia
odnośników, wpisać
zmodyfikowany jako
Tekst niestandardowy.
9 Kliknąć, aby umieścić odnośnik w obszarze graficznym, jak na ilustracji.
.
6-3
Bloki
W rysunkach można tworzyć bloki z elementów szkicu tak samo, jak tworzy się bloki
w częściach i złożeniach. Dotychczas bloki w rysunkach tworzone były przy użyciu
definicji bloków i wystąpień bloków. Obecnie bloki tworzone są ze szkiców, gdzie
bloki mogą być:
•
tworzone i edytowane w rysunku, a nie w odrębnym oknie;
•
zagnieżdżone (bloki w blokach);
•
kopiowane pomiędzy rysunkami i szkicami.
Niektóre odmienne właściwości pozwalają odróżnić funkcje bloków w rysunkach od
bloków w częściach i złożeniach. Bloki w rysunkach:
•
posiadają domyślnie wyświetlane wymiary; można sterować skalowaniem
wymiarów w menedżerze właściwości PropertyManager Blok tak, by były
one skalowane wraz z blokiem;
•
są wyświetlane w drzewie operacji FeatureManager w folderze Bloki , po
jednym wierszu dla bloku (nie dla wystąpienia); w częściach i złożeniach
wyszczególniane jest każde wystąpienie bloku.
Gdy blok znajduje się na warstwie, atrybuty wyświetlania tej warstwy są stosowane do
całego bloku, bez względu na atrybuty warstwy poszczególnych elementów w bloku,
które znajdują się na różnych warstwach. Nie ma to zastosowania do bloków
utworzonych w poprzednich wersjach.
Patrz temat Bloki w pomocy.
Znaczniki środka
W części Narzędzia, Opcje, Właściwości dokumentu, Opisywanie szczegółów można
określić Znaczniki środka - otwory lub Znaczniki środka - zaokrąglenia, aby wstawiać
znaczniki środka w oparciu o typ operacji.
Patrz temat Opcje opisywania szczegółów w pomocy.
6-4
Symbole bazy pomiarowej są wyświetlane zgodnie z różnymi standardami
międzynarodowymi. Symbol bazy pomiarowej można przeciągnąć na symbol tolerancji
położenia i kształtu lub na wymiar, a także można dokonać wstępnego wybrania
elementu, do którego dołączony ma być symbol bazy pomiarowej.
Nie można dodawać symboli bazy pomiarowej do łańcuchów
wymiarowych, wymiarów sfazowań, wymiarów kątowych
(chyba że symbole są wyświetlane w standardzie 1982) ani
długości łuków.
Patrz temat Symbole bazy pomiarowej w pomocy.
6-5
Standardy wymiarowania
Wprowadzono poniższe udoskonalenia dotyczące standardu GB.
Litery widoków szczegółów
Litery widoków szczegółów pojawiają się powyżej końcowej części linii wiodącej.
SolidWorks 2006
SolidWorks 2007
Etykiety widoku szczegółów
Widoki szczegółów pomijają słowa SZCZEGÓŁ oraz SKALA. Etykieta i skala są
rozdzielone linią.
SolidWorks 2006
SolidWorks 2007
6-6
Objaśnienia otworu
Objaśnienia otworu są wyświetlane z tekstem powyżej i poniżej linii objaśnienia
otworu.
SolidWorks 2006
SolidWorks 2007
Wymiary
Przeciąganie
Podczas przeciągania wymiaru tekst pozostaje widoczny.
Pomocnicze linie wymiaru
Podczas wymiarowania względem okręgu
zawierającego znacznik środka, gdy w charakterze
odniesienia używany jest okrąg zamiast znacznika
środka, występuje przerwa pomiędzy znacznikiem
środka a pomocniczą linią wymiaru.
6-7
Wymiary ułamkowe
Wymiary ułamkowe utworzone przy użyciu narzędzia
Wymiar są wyświetlane w orientacji stosu. Orientację
(stos poziomy, stos ukośny itp.) oraz procentowy
rozmiar stosu ustawia się w menu Narzędzia, Opcje,
Właściwości dokumentu, Wymiary w części
Wyświetlanie ułamka.
Dla stosów wymiarów ułamka należy
ustawić następujące opcje w części
Narzędzia, Opcje, Właściwości
dokumentu, Jednostki:
• ustawić Jednostki długości na
stopy i cale;
• wybrać Ułamki;
• wybrać Zaokrąglij do najbliższego
ułamka.
Patrz temat Opcje wymiarów w pomocy.
Blokowanie
Wskaźnik
oznacza, że można zablokować orientację wymiaru.
Patrz temat Zablokowywanie wymiarów w pomocy.
Przyciąganie
Podczas umieszczania wymiarów promieniowych, średnic oraz sfazowań, są one
przyciągane w odstępach co 15°. Wymiary liniowe są przyciągane do odległości 0,40
od odsunięcia, a następnie co 0,25. Odległości przyciągania dla wymiarów liniowych
można określić w menu Narzędzia, Opcje, Właściwości dokumentu, Wymiary w części
Odległości odsunięcia.
Aby wyłączyć zachowanie przyciągania, należy przytrzymać
klawisz ALT podczas przeciągania wymiaru.
Cofanie
Po wprowadzeniu zmiany w wymiarze (na przykład po wstawieniu symbolu do
wymiaru) zmianę tę można cofnąć.
6-8
DimXpert Wymiarów
DimXpert Wymiarów pozwala na zastosowanie wymiarów w rysunkach w sposób
całkowicie definiujący operacje technologiczne (szyki, szczeliny, kieszenie itp.).
Narzędzie DimXpert Wymiarów jest dostępne w menedżerze właściwości
PropertyManager Wymiar. Użytkownik wybiera krawędź operacji do zwymiarowania, a
DimXpert Wymiarów stosuje wszystkie skojarzone wymiary w tym widoku rysunku dla
danej operacji.
Aby zastosować wymiary przy użyciu narzędzia DimXpert Wymiarów, należy:
1 Otworzyć plik Detailing\dimxpert.slddrw
(Opisywanie_szczegółów\dimxpert.slddrw).
2 Kliknąć przycisk Inteligentny wymiar
(pasek narzędzi Wymiary/Relacje)
lub menu Narzędzia, Wymiary, Inteligentne.
3 W menedżerze właściwości PropertyManager, w części:
a)
Pomocnicze narzędzia wymiarowania kliknąć DimXpert Wymiarów
;
b) Schemat szyku, kliknąć Wymiarowanie we współrzędnych biegunowych
;
c)
Schemat wymiarowania kliknąć Linia bazowa
.
4 W obszarze graficznym wybrać wierzchołek i otwór, jak na ilustracji.
Otwór
Wierzchołek
Rysunek zostanie zwymiarowany w oparciu o wybrany szyk otworów.
6-9
5 Wybrać następny otwór, jak na ilustracji.
Otwór
Ponownie rysunek zostanie zwymiarowany w oparciu o wybrany szyk
otworów.
6 Wybrać wewnętrzny otwór, jak na ilustracji.
Rysunek zostanie zwymiarowany w oparciu o ten otwór.
6-10
.
Patrz temat DimXpert Wymiarów w pomocy.
6-11
Linie wiodące
Przeciąganie linii wiodących
Można przytrzymać klawisz CTRL i przeciągnąć linię wiodącą wymiaru promieniowego,
średnicy, zaokrąglenia i sfazowania oraz objaśnień otworów, aby utworzyć wielokrotne
linie wiodące. Linie wiodące są dozwolone w elementach, które mają ten sam rozmiar
jak pierwotny wymiar lub objaśnienie otworu.
Umieszczenie uchwytów na ostrzach strzałki uległo zmianie. Kwadratowy uchwyt
oznacza, że można utworzyć wielokrotne linie wiodące, przeciągając przy wciśniętym
klawiszu CTRL. Przytrzymanie klawisza CTRL i przemieszczenie wskaźnika na
kwadratowy uchwyt spowoduje zmianę wskaźnika na następujący:
.
Patrz temat Wielokrotne linie wiodące w pomocy.
Linie wiodące z uskokami
Podczas wstawiania adnotacji istnieje możliwość jej tworzenia wraz z linią wiodącą z
uskokami. Wszystkie funkcje pozostają identyczne z funkcjami narzędzia Linia wiodąca
z uskokami
(pasek narzędzi Adnotacja). Należy kliknąć przycisk Linia wiodąca z
uskokami
w menedżerze właściwości PropertyManager, aby utworzyć następujące
adnotacje z linią wiodącą z uskokami:
•
Notatki
•
Symbole wykończenia powierzchni
•
Symbole tolerancji położenia i kształtu
•
Odnośniki (dostęp poprzez menedżera właściwości PropertyManager
Notatka)
6-12
•
Symbole spoiny (wybrać Użyj linii wiodącej z uskokami w oknie dialogowym
Właściwości)
Aby istniejącą linię wiodącą zastąpić linią wiodącą z uskokami,
należy kliknąć prawym przyciskiem myszy linię wiodącą i
wybrać Dodaj punkt uskoku.
Patrz temat Linia wiodąca z uskokami w pomocy.
Przenoszenie i kopiowanie adnotacji
Istnieje możliwość przenoszenia i kopiowania symboli kołków ustalających i kreskowań
obszaru, które są zdefiniowane przez elementy szkicu. Można używać poleceń: CTRL+C,
CTRL+V, CTRL+przeciąganie, Przenieś elementy oraz Kopiuj elementy.
Patrz temat Wycinanie, kopiowanie i wklejanie w szkicach w pomocy.
Notatki
Podczas wstawiania wymiaru do notatki zostaną w niej zawarte wszelkie symbole i
tolerancje, które występują w tym wymiarze. W przypadku dokumentów SolidWorks
pochodzących z wcześniejszych wersji, które otwierane są w SolidWorks 2007, symbole
lub tolerancje można wstawić z wymiarów, wybierając opcję Uwzględnij przedrostek,
przyrostek i tolerancję wymiaru w menedżerze właściwości PropertyManager Notatka.
SolidWorks 2006: Symbol średnicy
został pominięty w notatce
SolidWorks 2007: Symbol średnicy został
uwzględniony w notatce
Patrz temat Notatki w pomocy.
6-13
Tabele
Zapisywanie w formacie Microsoft Excel
Podczas zapisywania tabel w plikach Microsoft® Excel® zachowywane są:
• symbole GD&T (tylko czcionka
SWGDT)
• wyrównanie poziome/pionowe
• scalone komórki
• zawinięty tekst
• wartości tekstowe w komórkach
(w tym wartości dostosowanych
właściwości)
• kierunek tekstu
• czcionka, styl czcionki, wysokość i
efekty w komórkach (nie w
przypadku zastosowania do części
tekstu)
Patrz temat Adnotacje - tabele w pomocy.
Wybór
Można użyć klawisza CTRL, aby wybrać wiele komórek.
Przyciąganie
Podczas wstawiania tabeli jest ona przyciągana do formatu arkusza i innych tabel
przed umieszczeniem. Dotychczas, aby tabela była przyciągana do elementów,
konieczne było najpierw jej umieszczenie, a następnie przeciągnięcie.
Szablony
Podczas zapisywania tabeli jako szablonu zapisywane są również szerokości kolumn.
Ogólne tabele
Podczas wpisywania notatki w ogólnej tabeli można utworzyć łącze do właściwości.
Tabele otworów
Dodawanie otworów
Aby dodać otwory do istniejącej tabeli otworów, należy kliknąć prawym przyciskiem
myszy ten otwór w drzewie operacji FeatureManager i wybrać Edytuj operację.
Poprzednio narzędzie Dodaj otwór(y) wybierane było z menu podręcznego.
Edytowanie baz pomiarowych
Aby poddać edycji początek układu współrzędnych bazy pomiarowej istniejącej
tabeli otworów, należy kliknąć prawym przyciskiem myszy tabelę otworów w drzewie
operacji FeatureManager i wybrać Edytuj operację. Poprzednio narzędzie Edytuj
definicję bazy pomiarowej wybierane było z menu podręcznego.
6-14
Otwory wewnętrzne
Jeżeli w modelu występują otwory na ścianie przeciwnej do wybranej w menedżerze
właściwości PropertyManager Tabela otworów, otwory wewnętrzne można zawrzeć
w tabeli, wybierając je ręcznie. Otwory wewnętrzne są oznaczone jako WEWNĘTRZNY.
Dokładność i tolerancje otworu
Istnieje możliwość zmiany dokładności i tolerancji otworów. Gdy zostanie wybrana
komórka w kolumnie LOK X, LOK Y lub ROZMIAR, można zmienić tolerancję i
dokładność w menedżerze właściwości PropertyManager.
Patrz temat Tabele otworów w pomocy.
Wymiary bazujące
Tabele otworów zawierają tolerancje dla lokalizacji X i Y otworów. Jeżeli wartości
tolerancji nie zostały zdefiniowane w modelu, można nadal dodać tolerancje poprzez
wybranie komórki w kolumnie LOK X lub LOK Y i ustawienie tolerancji w menedżerze
właściwości PropertyManager Komórka.
Patrz temat Menedżer właściwości PropertyManager Komórka tabeli w pomocy.
Precyzja lokalizacji
Można zmieniać precyzję lokalizacji dla każdego otworu za pomocą odpowiedniej
komórki. Dotychczas można było sterować całą tabelą w części Narzędzia, Opcje,
Właściwości dokumentu, Tabele, lecz nie można było sterować indywidualnymi
komórkami. Gdy zostanie wybrana komórka w kolumnie LOK X lub LOK Y, precyzję
można ustawić w menedżerze właściwości PropertyManager Komórka.
Patrz temat Menedżer właściwości PropertyManager Komórka tabeli w pomocy.
6-15
Wiele widoków
Można wybrać więcej niż jeden widok rysunku w celu zdefiniowania tabeli otworów.
Aby zdefiniować tabelę otworów przy użyciu wielu widoków rysunku, należy:
1 Otworzyć plik Detailing\HoleTable.slddrw
(OpisywanieSzczegółów\TabelaOtworów.slddrw).
2 Kliknąć przycisk Tabela otworów
(pasek narzędzi Tabela) lub menu
Wstaw, Tabele, Tabela otworów.
3 W obszarze graficznym wybrać początek układu współrzędnych oraz ścianę
jako Widok rysunku, jak na ilustracji.
Początek układu współrzędnych
Ściana
PropertyManager kliknąć Następny widok.
5 W obszarze graficznym wybrać:
a)
początek układu współrzędnych w
Widoku rysunku 2, jak na ilustracji;
b) trzy ściany, które zawierają otwory.
, a następnie umieścić
tabelę.
Wszystkie otwory z obydwu widoków zostaną
wstawione do tabeli.
Patrz temat Tabele otworów w pomocy.
Początek układu współrzędnych Widok rysunku2
6-16
Tabele poprawek
W tabelach poprawek dostępne są nowe opcje, gdy w rysunku występuje wiele arkuszy.
Można je ustawić w menu Narzędzia, Opcje, Właściwości dokumentu, Tabele, w części
Styl wielu arkuszy:
•
Patrz Arkusz 1. Tabela poprawek na pierwszym arkuszu jest tabelą
aktywną. Na wszystkich innych arkuszach rysunku ta tabela poprawek
jest oznaczona jako Patrz Arkusz 1. Funkcja ta działa tak samo, jak w
poprzedniej wersji.
•
Połączona. Kopia tabeli poprawek z arkusza 1 znajduje się na wszystkich
arkuszach i wszystkie tabele poprawek są aktualizowane jednocześnie.
Na przykład po dodaniu poprawki na jednym arkuszu, poprawkę tę będą
zawierały tabele poprawek na wszystkich pozostałych arkuszach.
•
Niezależna. Tabela poprawek na każdym arkuszu jest niezależna od
wszystkich innych tabel poprawek w rysunku. Aktualizacje tabeli
poprawek nie znajdują odzwierciedlenia w tabelach na innych arkuszach.
Wyrównanie tekstu
Wyrównywanie tekstu zostało uproszczone. Podczas przeciągania tekstu wyświetlany
jest tylko tekst - pole tekstowe nie pojawia się, ponieważ obecnie tekst jest wyrównywany
tylko w oparciu o linie wnioskowania. Podczas wyrównywania dwóch wierszy tekstu linie
wnioskowania przedłużane są od jednego wiersza tekstu do poruszającego się tekstu.
Następujące opcje zostały usunięte z menu Narzędzia, Opcje, Opcje systemu, Rysunki i
są zawsze włączone.
•
Przyciąganie elementów opisowych przy przeciąganiu narożnika
•
Przyciąganie elementów opisowych przy przeciąganiu środka
Podczas przeciągania istniejącego tekstu w celu
wyrównania go z innym tekstem wskaźnik zmieni
kształt na jeden z poniższych:
•
Wyrównanie do lewej
•
Wyrównanie wyśrodkowane
•
Wyrównanie do prawej
Przykład notatek wyrównanych względem
środka
6-17
Podczas tworzenia adnotacji mogą one
być przyciągane do istniejących notatek,
odnośników lub wymiarów w tym samym widoku
rysunku. Ułatwia to wyrównanie adnotacji przed
ich umieszczeniem. Dotychczas, aby adnotacja
była wyrównana z innymi elementami,
konieczne było jej umieszczenie, a następnie
ponowne przeciągnięcie.
Cofanie
Podczas edycji istniejącej adnotacji można cofnąć zmiany dokonane w:
• symbolach bazy pomiarowej
• objaśnieniach otworów
• symbolach pola odniesienia
• symbolach wykończenia
powierzchni
• wymiarach
• symbolach spoiny
• symbolach tolerancji położenia
i kształtu
Etykiety widoku
Pozycjonowanie
Nowa opcja Wyświetlaj etykietę powyżej widoku jest dostępna w menu Narzędzia,
Opcje, Właściwości dokumentu, Etykiety widoku. Opcja ta umieszcza etykiety widoku
dla widoków szczegółów, pomocniczych i przekrojów powyżej widoku i ma
zastosowanie tylko do nowych widoków rysunku.
Patrz temat Opcje etykiet widoku w pomocy.
Czcionka
Nowe opcje w menu Narzędzia, Opcje, Właściwości dokumentu, Czcionka adnotacji
pozwalają na ustawianie czcionki dla Etykiety widoku szczegółów oraz Etykiety widoku
przekroju. Dotychczas etykiety te były sterowane przez czcionkę używaną w notatkach.
Patrz temat Opcje czcionek adnotacji w pomocy.
6-18
7
Arkusz blachy
Niniejszy rozdział opisuje udoskonalenia arkusza blachy w następujących obszarach:
Przycięcie narożnika
Odgięcia krawędzi dla zakrzywionych krawędzi planarnych
Zgięcia wyciągnięte po profilach z liniami zgięcia
Transformacja szkiców ze stanu rozłożonego do zgiętego
7-1
Rozdział 7 Arkusz blachy
Przycięcie narożnika
Do paska narzędzi Arkusz blachy dodano narzędzie Przycięcie narożnika
.
Narzędzie Przycięcie narożnika jest dostępne tylko dla części rozłożonych.
Opcje
Przykłady
Zbierz wszystkie narożniki. Wybiera
wszystkie wewnętrzne narożniki.
Wyśrodkowane na liniach zgięcia.
Dodaje podcięcia narożnika, które
są wyśrodkowane względem linii
zgięcia. Jest to dostępne tylko
wtedy, gdy opcja Podcięcie jest
ustawiona na Kołowe lub Kwadrat.
Niezaznaczone
Wybrane
Styczne do zgięcia. Tworzy podcięcia narożnika, które są styczne do linii zgięcia
(dostępne tylko, gdy wybrana jest opcja Wyśrodkowane na liniach zgięcia).
Niezaznaczone. Aby ustawić
rozmiar podcięcia, należy
zmodyfikować opcję Odległość
.
Wybrane. System ustawia odległość, aby
utworzyć podcięcie, które jest styczne do
linii zgięcia.
Dodaj zaokrąglone narożniki.
Tworzy zaokrąglenia wewnętrznych
narożników o określonym
promieniu.
7-2
Odgięcia krawędzi dla zakrzywionych krawędzi planarnych
Istnieje możliwość dodawania zakrzywionych odgięć krawędzi do odgięć krawędzi
utworzonych z bazy planarnej.
Zakrzywione krawędzie
Kliknij obraz, aby
rozpocząć
wyświetlanie 3D.
Kliknij obraz, aby
rozpocząć
wyświetlanie 3D.
Pojedyncza zakrzywiona krawędź
Wiele stycznych krawędzi
Kliknij obraz, aby
rozpocząć
wyświetlanie 3D.
Cylindryczne
Kliknij obraz, aby
rozpocząć
wyświetlanie 3D.
Wyciągnięte po profilach
Wymagania
•
Zakrzywione krawędzie muszą obramowywać ścianę planarną.
•
Wielokrotne krawędzie muszą być styczne, lecz mogą zawierać segmenty
liniowe i zakrzywione.
7-3
Cechy charakterystyczne
•
Należy określić Brak podcięcia lub dodać podcięcie przy użyciu opcji Typ
podcięcia w menedżerze właściwości PropertyManager.
Brak podcięcia
Podcięcie: Prostokąt
Ma zastosowanie do odgięć krawędzi i odgięć dookolnych, gdy
można wydłużyć zgięcie do następnej granicy.
•
Domyślny kierunek odgięcia krawędzi jest normalny do odgięcia bazowego
na danej krawędzi.
•
Podczas tworzenia odgięcia krawędzi wzdłuż krawędzi nieplanarnej
dodawany jest szkic trójwymiarowy (3D).
Ograniczenia
•
Nie można wybierać dodatkowych krawędzi, które nie są styczne do
krawędzi pierwotnych.
•
Dla odgięć krawędzi utworzonych na prostych krawędziach części
wyciągniętych po profilach lub cylindrycznych dostępna jest tylko opcja
Zgięcie na zewnątrz.
Patrz temat Odgięcie krawędzi w pomocy.
7-4
Zgięcia wyciągnięte po profilach z liniami zgięcia
Linie zgięcia są wyświetlane wraz z rozłożonymi modelami wyciągniętych po profilach
części arkusza blachy.
Wartość maksymalnego
odchylenia: 0,50
Wartość maksymalnego
odchylenia: 1,50
Liniami zgięcia można sterować na jeden z poniższych sposobów:
•
Wybrać opcję Liczba linii zgięcia i wprowadzić wartość.
•
Wybrać opcję Maksymalne odchylenie i ustawić wartość. Zmniejszenie tej
wartości zwiększa liczbę linii zgięcia.
Linie zgięcia są wyświetlane tylko wtedy, gdy obszar zgięcia wyciągniętego po profilach
jest dobrze zdefiniowany (patrz poniższy przykład). Linie te mogą być tworzone
technologią wykorzystującą prasy balansowe. Aby utworzyć dobrze zdefiniowane obszary
zgięć wyciągniętych po profilach, każdą ścianę należy utworzyć odrębnie. Na przykład
można utworzyć szereg prostych i zakrzywionych elementów równej długości w każdym
profilu.
Profil posiada
korespondujące
linie proste i
zaokrąglenia.
Ściany są odrębne
od siebie.
Patrz temat Zgięcia wyciągnięte po profilach w pomocy.
7-5
Transformacja szkiców ze stanu rozłożonego do zgiętego
Każdy szkic i jego wymiary bazujące można transformować ze stanu zagiętego do
rozłożonego i odwrotnie. Szkic i wymiary bazujące są zachowywane.
Aby wyświetlić wymiary szkicu, należy:
1 Rozłożyć model.
2 Rozwinąć Rozłożony model
3 Rozwinąć Transformacja szkicu
i kliknąć dwukrotnie wyprowadzony szkic.
Patrz temat Odginanie/zaginanie w pomocy.
7-6
8
Inne funkcje
Niniejszy rozdział przedstawia proces instalacji.
Opisuje on również udoskonalenia funkcji oprogramowania w następujących
dziedzinach:
Interfejsy programowania aplikacji
COSMOSFloWorks
Wyświetlanie
DWGeditor
Import/eksport
SolidWorks Explorer
Konstrukcje spawane
8-1
Rozdział 8 Inne funkcje
Instalacja
Menedżer instalacji SolidWorks
Menedżer instalacji SolidWorks pomaga zarządzać instalacją indywidualną lub
instalacją obrazu administracyjnego SolidWorks. Jego celem jest pobranie aktualizacji
danej instalacji, gdy pojawią się pakiety Service Pack oraz wersje główne. Menedżer
instalacji:
•
określa, które pakiety Service Pack są odpowiednie dla danej instalacji;
•
wykorzystuje technologię przyspieszania i wznawiania w celu pobrania
plików potrzebnych do aktualizacji zainstalowanego produktu;
•
stosuje pakiet Service Pack do istniejącej instalacji indywidualnej lub
obrazu administracyjnego.
W aplikacji SolidWorks należy kliknąć Pomoc, Sprawdź, czy istnieją aktualizacje.
Kliknąć Sprawdź, aby zainicjować sprawdzanie ręcznie lub wybrać Sprawdź raz
w tygodniu, czy istnieją aktualizacje.
Jednostki i wymiary
Podczas instalacji użytkownik nie jest już proszony o wybranie domyślnych jednostek i
standardu wymiarowania. Okno dialogowe Jednostki i standard wymiarowania pojawia
się przy pierwszym otwarciu nowego dokumentu SolidWorks.
8-2
Interfejsy programowania aplikacji
Aby uzyskać dostęp do systemów pomocy interfejsów programowania aplikacji (API)
SolidWorks, eDrawings®, FeatureWorks®, PDMWorks® Workgroup, PhotoWorks™,
SolidWorks Document Manager, SolidWorks Routing, SolidWorks Toolbox Browser
oraz SolidWorks Utilities, należy kliknąć Pomoc, Tematy Pomocy SolidWorks API i
Dodatków. Interfejs API SolidWorks Document Manager stanowi nowość w bieżącej
wersji oprogramowania.
Główne udoskonalenia i zmiany wprowadzone do interfejsu API SolidWorks w wersji
SolidWorks 2007 to:
•
Bloki. Interfejsy SketchBlockDefinition oraz SketchBlockInstance
zastępują przestarzałe i nieobsługiwane interfejsy BlockDefinition oraz
BlockInstances. Nowe interfejsy obsługują bloki w rysunkach, częściach i
złożeniach.
Jeżeli dana aplikacja tworzy bloki przy użyciu starych
interfejsów, należy dokonać migracji kodów w celu korzystania
z nowych interfejsów. Bloki utworzone we wcześniejszych
wersjach oprogramowania SolidWorks przy użyciu obecnie
przestarzałych interfejsów są automatycznie konwertowane
na nowe bloki.
•
Dostosowane właściwości. Aby ułatwić obsługę, interfejs
CustomPropertyManager obecnie zawiera wszystkie metody i właściwości
dla dostosowanych właściwości, które dotychczas występowały w innych
interfejsach.
•
Interfejs drukarki 3D. Do aplikacji drukarek trójwymiarowych (3D) i
wspólnych okien dialogowych Drukuj należy używać interfejsu SW3DPrinter.
Interfejs ten służy wyłącznie do opracowywania sterowników dla urządzeń
szybkiego makietowania.
•
Tabele listy elementów konstrukcji spawanej. Interfejsów
WeldmentCutListFeature oraz WeldmentCutListAnnotation należy używać
do operacji listy elementów konstrukcji spawanej i tabel listy elementów
konstrukcji spawanej w rysunkach.
•
Zdefiniowane przez użytkownika materiały w częściach. Dostęp do
zdefiniowanych przez użytkownika materiałów w dokumentach części
można uzyskać za pomocą interfejsu MaterialVisualPropertiesData.
•
Polecenie wielokrotnego cofania. Polecenie Cofnij w SolidWorks, służące
do cofania wielu czynności API, tworzone jest przy użyciu interfejsów
ModelDocExtension::StartRecordingUndoObject oraz
ModelDocExtension::FinishRecordingUndoObject.
•
Pliki DXF/DWG. Pliki DXF/DWG wczytywane są przy użyciu interfejsu
SldWorks::LoadFile4 oraz ImportDxfDwgData.
8-3
•
Objaśnienia wielowierszowe. Objaśnienia wielowierszowe są tworzone i
edytowane przy użyciu interfejsu SelectionMgr::CreateCallout2 oraz
nowych właściwości i metod Callout.
•
Operacje makro. Operacje wielo-obiektowe makro tworzone i edytowane są
przy użyciu interfejsów FeatureManager::InsertMacroFeature3,
MacroFeatureData::EditBodies, MacroFeatureData::GetEditBodiesCount,
MacroFeatureData::IGetEditBodies oraz
MacroFeatureData::ISetEditBodies. Plik makro jest osadzany w
dokumencie zawierającym operację makro przy użyciu interfejsu
MacroFeature::EmbedMacroFile.
•
Strzałki przeciągania. Strzałki przeciągania, zwane w interfejsie
użytkownika uchwytami, tworzone są przy użyciu interfejsu
Manipulator::GetSpecificManipulator oraz DragArrowManipulator.
•
Krawędzie w rysunkach. Krawędzie skojarzone z danymi wyświetlania w
rysunkach są pobierane przy użyciu interfejsu View::GetPolylines6.
•
Adnotacje i sprawdzanie pisowni. Pisownia adnotacji sprawdzana jest przy
użyciu interfejsu Annotation::CheckSpelling.
•
Okna rozdzielacza. Elementy sterujące ActiveX w oknach rozdzielacza
wyświetlane są przy użyciu interfejsu ModelViewManager::AddControl3.
•
Triady. Etykiety triady SolidWorks zmieniane są przy użyciu interfejsu
SldWorks::SetUserPreferenceStringValue swReferenceTriadXLabel,
swReferenceTriadYLabel, swReferenceTriadZLabel oraz
SldWorks::SetUserPreferenceToggle
swReferenceTriadUseAlternateLabels.
•
Polecenia SolidWorks. Polecenie SolidWorks można uaktywnić i
opcjonalnie wyświetlić tytuł tego polecenia na stronie menedżera
właściwości PropertyManager przy użyciu interfejsu
ModelDocExtension::RunCommand.
•
Widoki pozycji alternatywnej. Jeden widok rysunku na drugi można
nakładać przy użyciu interfejsu View::InsertAlternateView.
•
Operacje z biblioteki. Operacja z biblioteki tworzona jest poprzez
utworzenie obiektu LibraryFeatureData.
•
Widoki przekroju w częściach i złożeniach. Widoki przekroju w częściach i
złożeniach tworzone są przy użyciu interfejsów
ModelViewManager::CreateSectionViewData,
ModelViewManager::CreateSectionView oraz SectionViewData.
•
Inteligentne komponenty. Inteligentne komponenty tworzone są przy
użyciu interfejsu AssemblyDoc::CreateSmartComponent.
•
Obiekty tymczasowe. Obiekt tymczasowy jest wyświetlany w kontekście
określonej części lub komponentu przy użyciu interfejsu Body2::Display3.
8-4
•
Wykrywanie przenikania. Przenikania w złożeniach wykrywane są przy
użyciu interfejsów AssemblyDoc::InterferenceDetectionManager,
InterferenceDetectionManager oraz Interference.
•
Mysz. Dostęp do myszy uzyskiwany jest przy użyciu interfejsów
ModelView::GetMouse oraz Mouse.
•
Pasek postępu użytkownika. Wskaźnik postępu jest tworzony i
modyfikowany przy użyciu interfejsów SldWorks::GetUserProgressBar
oraz UserProgressBar.
•
Uaktualnione obiekty FeatureData. Uaktualnione obiekty FeatureData
dotyczące form to: ExtrudedFeatureData2, PartingLineFeatureData,
SimpleFilletFeatureData2, SimpleHoleFeatureData2 oraz
VariableFilletFeatureData2.
•
Sterowanie swHtmlInterface dla szybkich porad. Jeżeli dana aplikacja
posiada szybkie porady, konieczna jest zmiana interfejsu
swHtmlInterface.14 na swHtmlInterface.15 dla SolidWorks 2007.
COSMOSFloWorks
Udoskonalenia animacji
Tworzone animacje zapewniają wyniki o bardzo
wysokiej jakości. Udoskonalenia animacji
obejmują ruchy kamery, animacje sekwencyjne
oraz przemieszczanie strzałek w wykresach cięć,
a także wykresy cięć z animowanymi
trajektoriami.
Model kawitacyjny
COSMOSFloWorks™ może wskazywać obszary
modelu, w których może wystąpić zjawisko
kawitacji, co umożliwia rozważenie zmian w
projekcie w celu jego uniknięcia.
8-5
W pełni opracowany przepływ dla
prostokątnego przekroju poprzecznego
Dostępny jest całkowicie opracowany przepływ na
wlocie, jeżeli przekrój wlotu jest prostokątny. We
wcześniejszych wersjach opcja ta była dostępna
dla wlotów o kołowym przekroju poprzecznym.
Udoskonalone sterowanie siatki
Użytkownik określa żądaną liczbę komórek
pomiędzy 2 płaszczyznami sterującymi.
Dodatkowo można zdefiniować kilka płaszczyzn
sterujących w jednym oknie dialogowym.
Materiał ortotropowy
COSMOSFloWorks może obecnie uwzględniać
różne współczynniki przewodzenia ciepła w
różnych kierunkach. Można wprowadzić różne
wartości przewodności w kierunkach x, y oraz z.
Chłodnice termoelektryczne (TEC)
Peltiera
Ta nowa funkcja symuluje skomplikowane
radiatory z wykorzystaniem chłodnicy
termoelektrycznej. Skomplikowany model
radiatora jest zastępowany przez prostą
geometrię prostopadłościenną, która
uwzględnia wszystkie właściwości
chłodnic termoelektrycznych (TEC).
8-6
Obliczenia wilgotności względnej
COSMOSFloWorks może obecnie obliczać rozkład
wilgotności względnej w modelu przepływu.
Można śledzić rozkład wilgotności w całej
domenie przepływu.
Termostat
Istnieje możliwość modelowania termostatów
i powiązania źródła ciepła z temperaturą w
dowolnym miejscu modelu.
Technika cienkich ścian
COSMOSFloWorks wykorzystuje obecnie
zastrzeżoną technikę cienkich ścian, która
pozwala rozwiązywać problemy dotyczące
cienkich geometrii w sposób bardzo sprawny
i szybki.
8-7
Wyświetlanie
Oświetlenie
Podczas tworzenia nowej części lub złożenia domyślne oświetlenie zawiera obecnie
jedno Światło z otoczenia i trzy światła Kierunkowe.
Obracanie widoku
Polecenie Obróć widok zostało udoskonalone w taki sposób, że jeżeli widok zostanie
obrócony, gdy model jest powiększony, model nie zniknie z ekranu. Opcja Obróć wokół
środka ekranu została usunięta z menu Widok, Modyfikuj. Wcześniej zapisane makra i
odwołania API, które wykorzystują opcję Obróć wokół środka ekranu, są respektowane.
Grafiki RealView
Udoskonalenia grafik RealView obejmują możliwości:
•
zmiany koloru, rozproszenia, zdolności odbicia oraz połyskliwości
materiałów za pomocą menedżera właściwości PropertyManager Kolor
i optyka;
•
przypisywania materiału do części podczas edytowania części z poziomu
złożenia;
•
dostrzeżenia pewnych zmian w oświetleniu części, które wykorzystują
materiały RealView.
Wyświetlanie stycznych krawędzi
W menu Narzędzia, Opcje, Opcje systemu, Wyświetlaj/Wybór, opcja Wyświetlanie
stycznych krawędzi części/złożenia obecnie ma zastosowanie również do modeli
w trybie Cieniowany z krawędziami.
8-8
DWGeditor
Plik z aplikacji DWGeditor można zapisać jako dokument PDF. Należy kliknąć menu
Plik, Wyprowadź do PDF lubPlik, Eksportuj do pliku i ustawić Zapisz jako typ na Plik
PDF (pdf). Rysunki wieloarkuszowe są eksportowane do jednego pliku PDF
zawierającego wiele stron.
Import/eksport
DXF 3D
Możliwe jest importowanie modeli bryłowych
DXF 3D do rysunków SolidWorks. Modele te są
wyświetlane jako elementy bryłowe i mogą być
cieniowane, obracane itp.
Kolory
Można eksportować kolory do plików DXF/DWG
według warstw lub według bloków. Kolory są
mapowane z wykorzystaniem „True Colors”,
zarówno przy eksportowaniu, jak i przy
importowaniu.
Opcje eksportu
Dodano opcję Scalanie punktu końcowego do Opcji eksportu DXF/DWG. Należy wybrać
Włącz scalanie i określić tolerancję, w której przerwy pomiędzy punktami końcowymi
linii są eliminowane.
Opcje importu
Opcja Importuj wymiary została dodana do kreatora importu DXF/DWG. Podczas
importowania plików DXF do nowych części, na stronie Ustawienia dokumentu można
wybrać opcję importowania wymiarów.
8-9
Eksplorator SolidWorks Explorer
Eksplorator SolidWorks Explorer ma przeprojektowany interfejs użytkownika, który
obejmuje obecnie:
• Funkcje poprzednio należące do autonomicznego klienta PDMWorks
Standalone.
• Udoskonalone możliwości wyszukiwania przy użyciu nowego asystenta
wyszukiwania SolidWorks.
Patrz temat Eksplorator SolidWorks Explorer w pomocy.
Konstrukcje spawane
Dla list elementów konstrukcji spawanej ustawienia we Właściwościach dokumentu
sterują obecnie jednostkami miary oraz zerami końcowymi w kolumnie DŁUGOŚĆ.
8-10
9
K o m p o n e n t y S o l i d Wo r k s O f fi ce
Niniejszy rozdział opisuje udoskonalenia komponentów SolidWorks Office w
następujących dziedzinach:
COSMOSMotion
COSMOSWorks
eDrawings
FeatureWorks
PDMWorks Workgroup
PhotoWorks
ScanTo3D
SolidWorks Animator
SolidWorks Design Checker
Harmonogram zadań SolidWorks
SolidWorks Routing (Wyznaczanie trasy)
SolidWorks Toolbox
SolidWorks Utilities
9-1
Rozdział 9 Komponenty SolidWorks Office
Paski narzędzi i elementy menu dodatków SolidWorks są bardziej funkcjonalne i
spójne. Można dostosowywać przyciski w paskach narzędzi, dodawać paski narzędzi
do menedżera poleceń CommandManager, ustawiać paski narzędzi jako wysuwane
oraz przełączać wyświetlanie pasków narzędzi w menu Widok, Paski narzędzi.
Ustawienia dla dodatków są przenoszone z danej wersji do następnej i mogą być
zapisywane, a następnie przywoływane przy użyciu kreatora kopiowania ustawień.
Obsługiwane są następujące dodatki:
FeatureWorks
PDMWorks Workgroup
PhotoWorks
SolidWorks Toolbox
SolidWorks Animator
Okno dialogowe Dodatki (do którego dostęp uzyskuje się, klikając menu Narzędzia,
Dodatki) ukazuje aktywne dodatki według kategorii: nabyty produkt SolidWorks Office,
dodatki do aplikacji SolidWorks oraz inne ewentualnie zakupione dodatki.
Należy wybrać dodatki do użycia w bieżącej sesji SolidWorks (pola wyboru po lewej)
oraz do użycia po następnym uruchomieniu aplikacji SolidWorks (pola wyboru po
prawej).
Niżej wymienione pliki pomocy dodatków SolidWorks zostały zintegrowane z głównym
plikiem pomocy SolidWorks. Elementy <dodatków> zostały usunięte z menu Pomoc.
2D Command Line Emulator
PhotoWorks
3D Instant Website
ScanTo3D
3D Meeting
SolidWorks Animator
COSMOSMotion
COSMOSWorks
SolidWorks Explorer
COSMOSXpress
Kreator importu DXF/DWG
SolidWorks Toolbox
FeatureWorks
PDMWorks Workgroup
9-2
COSMOSMotion
Integracja z pakietem SolidWorks
Office Premium
Aplikacja COSMOSMotion™ jest całkowicie
zintegrowana z pakietem SolidWorks Office
Premium, co oznacza, że geometrie złożenia,
wiązania i sterowniki z Symulacji są
wykorzystywane do przeprowadzenia analizy
bezpośrednio w COSMOSMotion w celu
określenia sił reakcji.
Symulacja przy użyciu SolidWorks
Animator i eDrawings
Symulacje COSMOSMotion dodawane są do
aplikacji SolidWorks Animator jako klatki
kluczowe przy użyciu kreatora Animator. Funkcje
kamery pozwalają zwizualizować wyniki ruchu z
perspektywy kamery. Symulacje COSMOSMotion
można również zapisać jako pliki eDrawings.
Siły na zębach kół zębatych
Nowe połączenie kół zębatych pozwala symulować
współpracę pomiędzy parami kół zębatych walcowych
o zębach prostych, kół zębatych stożkowych i obliczać
siły na styku zębów kół zębatych. To nowe połączenie
zużywa mniej zasobów i czasu w porównaniu z
symulacją kontaktową 3D w poprzednich wersjach.
9-3
Wielokrotne scenariusze „jeżeli-to”
Istnieje możliwość tworzenia wielu badań w
celu porównania i zwizualizowania różnych
alternatyw projektowych.
Ściany przenoszące obciążenia
Podczas tworzenia wiązań w SolidWorks
można obecnie określić ściany przenoszące
obciążenia, które mają być użyte w analizie
COSMOSMotion. COSMOSMotion wykorzysta
informacje o ścianach przenoszących
obciążenia, aby precyzyjnie przenieść
obciążenia w ruchu do COSMOSWorks.
COSMOSWorks
Niniejszy dokument zawiera częściowy wykaz udoskonaleń COSMOSWorks®. Pełną
listę udoskonaleń wraz z łączami do bardziej szczegółowych informacji zawiera pomoc
online COSMOSWorks.
Poniższe udoskonalenia są dostępne w oprogramowaniu
COSMOSWorks Designer i wyższych wersjach, chyba że
zaznaczono inaczej. Udoskonalenia oznaczone literą „P” są
dostępne w oprogramowaniu COSMOSWorks Professional i
wyższych wersjach. Udoskonalenia oznaczone literą „A” są
dostępne tylko w oprogramowaniu COSMOSWorks Advanced
Professional.
9-4
Adaptacyjna analiza złożeń
Metoda adaptacyjna typu h udoskonalania siatki
obecnie obsługuje złożenia. We wcześniejszych
wersjach obsługiwane były tylko części.
Złącza łożyskowe
Złącze łożyskowe pozwala zastąpić fizyczne
łożysko komponentem wirtualnym, który
kopiuje zachowanie łożyska. Dla tego złącza
użytkownik określa sztywność lokalną, a także
obroty swobodne.
Udoskonalenia złącz śrubowych
Oprogramowanie może obecnie automatycznie
rzutować obszary średnicy śruby i średnicy
nakrętki na ściany komponentów łączonych
przez śruby. We wcześniejszych wersjach
konieczne było tworzenie linii podziałowej
w celu zdefiniowania ścian.
Niestandardowe wykresy wyników i
struktura drzewa
Dla każdego typu badania można określić
domyślne wykresy i strukturę foldera wyników.
Tak jak wcześniej, można dodawać kolejne
wykresy po zakończeniu analizy.
9-5
Symetria cykliczna
Symetria cykliczna jest opcją obciążenia/
umocowania, które pozwala analizować
fragment modelu, gdy geometria i warunki
brzegowe powtarzają się w szyku kołowym.
Wykresy otoczki P
W przypadku analiz termicznych stanów
nieustalonych, testu upuszczenia i analiz
nieliniowych można wykreślić wartości
maksymalne lub minimalne w danej lokalizacji
modelu dla kilku zbiorów wyników. Wykres
otoczki można sondować w celu określenia
wartości wyjściowej dla danego kroku
czasowego.
Obciążenia podążające dla analizy
nieliniowej A
Obciążenia podążające mogą aktualizować
swą orientację, gdy geometria, do której są
dołączone, zmieni orientację.
Udoskonalenie to jest dostępne w
COSMOSWorks Advanced Professional.
Siły swobodnego obiektu
Pozwala zażądać wprowadzania sił swobodnego
obiektu pomiędzy częściami połączonymi przy
użyciu kontaktu wiązanego.
9-6
Wykresy jakości siatki
Można tworzyć wykresy jakości siatki, np.
współczynnika kształtu i deformacji elementów
(Jakobian). Dostępne są również takie
narzędzia wykresów, jak przycinanie przekroju,
przycinanie izo oraz sonda, które pozwalają
lepiej wyizolować obszary o niedopuszczalnych
deformacjach lub współczynnikach kształtu.
Nowe opcje animacji
Wyniki mogą być animowane w kierunku
tylko do przodu, w pętli lub postępowozwrotnie. Można zapisywać pliki avi
zawierające wspomnianą nową sekwencję.
Ponadto SolidWorks Animator może zostać
użyty, aby obrócić, rozstrzelić lub zwinąć
złożenia wraz z wynikami analizy. Funkcje
kamery pozwalają zwizualizować wyniki
ruchu z perspektywy kamery. Można je
zapisać jako pliki avi celem użycia w
prezentacjach.
Odległa masa
Pewne zakupione części, takie jak silniki i
siłowniki, można przedstawić jako masy
odległe. Zamiast tworzyć model CAD tych
części, analizowany jest wpływ wspomnianych
części na pozostałe elementy złożenia poprzez
określenie masy i momentów bezwładności.
9-7
Uchwyty przycinania przekroju
Płaszczyzny przycinania przekroju można
przeciągać przy użyciu uchwytów przeciągania
na wykresach wyników.
Sensory
Sensory służą do powtarzalnego pobierania
wielkości wynikowych, takich jak naprężenia
oraz przemieszczenie. Sensory są definiowane
w lokalizacji modelu lub w określonych
współrzędnych x, y, z. Sensory można zapisać
dla poszczególnych wykresów i wyświetlać je
podczas drukowania. Ponadto, sensorów można
używać do badania lokalnych sił reakcji.
Udoskonalenia złącz sprężynowych
Złącza sprężynowe pozwalają definiować
sprężyny wyłącznie rozciągane i wyłącznie
ściskane. Dodatkowo sprężyny można obecnie
zdefiniować pomiędzy ścianami cylindrycznymi,
bądź 2 punktami lub wierzchołkami.
Wartości powyżej granicy
plastyczności wyświetlane
określonym kolorem
Naprężenia zredukowane wg Misesa powyżej
granicy plastyczności można wykreślać
kolorem określonym przez użytkownika, aby
wyróżnić obszary potencjalnych uszkodzeń.
9-8
Analiza konstrukcji spawanych
Analiza konstrukcji spawanych jest efektywna,
dzięki użyciu elementów belek. Element belki
jest definiowany przez dwa punkty końcowe i
odpowiednio zorientowany jednorodny przekrój
poprzeczny. Oprogramowanie automatycznie
wyprowadza przekrój poprzeczny belki dla
geometrii bryłowej, wykrywa połączenia i
zastosowuje obciążenia i umocowania.
eDrawings
Kolor papieru
Aby zdefiniować kolor papieru dla rysunków,
lub menu
należy kliknąć przycisk Opcje
Narzędzia, Opcje, wybrać Zastąp kolor papieru
i wybrać kolor.
Narzędzie stempla
Aby dodać obrazy stempla do dokumentów
dwuwymiarowych (2D) i trójwymiarowych (3D),
lub
należy kliknąć przycisk Wstaw stempel
menu Narzędzia, Stempel. W aplikacji
eDrawings dostarczono zestaw przezroczystych
stempli. Użytkownik może również określić
folder stempli i dodać obrazy do określonego
foldera.
Stempel dwuwymiarowy (2D) zachowuje się jak pieczątka zastosowana na rysunku
na papierze. Stempel trójwymiarowy (3D) pozostaje unieruchomiony podczas
skalowania, obracania i przeciągania modelu. Stemple dwuwymiarowe (2D) można
przeciągać i zmieniać ich rozmiary. Stemple trójwymiarowe (3D) można przeciągać.
Stemple stają się trwałe po zapisaniu pliku.
9-9
Obrazy
Aby importować obrazy do dokumentów, należy
kliknąć przycisk Obraz
lub menu Narzędzia,
Uwagi, Obraz, przejść do pliku obrazu (.bmp, .gif,
.tif, .jpg), kliknąć Otwórz i umieścić obraz w
obszarze graficznym.
Obrazy można przeciągać, zmieniać ich rozmiary
i usuwać.
Sprawdzanie, czy istnieją aktualizacje
eDrawings okresowo sprawdza, czy istnieją aktualizacje pakietów Service Pack i
instaluje je. W menu Narzędzia, Opcje należy zaznaczyć lub odznaczyć opcję Sprawdź,
czy istnieje nowy pakiet service pack co 30 dni.
Narzędzie pomiaru
Narzędzie Zmierz
wyświetla w
objaśnieniach dane pomiaru, które określają
wartość (Długość, dX, Odległość środkowa itp.),
a także jednostki. Elementy kwalifikujące się
do pomiaru zmieniają kolor na czerwony, gdy
zatrzytma się na nich wskaźnik.
może mierzyć łuki i
Narzędzie Zmierz
okręgi, a także zarówno linie w rysunkach
dwuwymiarowych (2D) DXF/DWG, jak i
rzeczywiste krawędzie w modelach
trójwymiarowych (3D). Wyświetlane
są średnica łuku i współrzędne środka.
Interfejs użytkownika
Karty lewego panelu są oznaczone obrazami:
Komponenty
Konfiguracje
Warstwy
Uwagi
Arkusze
9-10
Aby ukryć panel, należy kliknąć strzałki
lub pasek pomiędzy strzałkami .
Procedura ta zastępuje procedurę Widok, Tryb interfejsu użytkownika, Prosty lub
Kompletny.
Narzędzia uwag pojawiają się na obramowaniu lewego panelu zamiast obramowania
prawego okna.
Drukowanie
Okno dialogowe Drukuj zawiera obecnie następujące opcje:
•
Należy wybrać Kolor / Skala odcieni szarości lub Czarno-biały.
•
Jako Aktywny arkusz (tylko w rysunkach) należy wybrać Jak wyświetlony,
Cały arkusz, W skali 1 do 1 lub Wybrany obszar.
•
Kliknąć Grubości linii i zdefiniować Cienka, Normalna, Gruba itp. zarówno
dla Ustawień systemowych, jak i Ustawień dokumentu.
W przypadku plików publikowanych z poziomu SolidWorks, Ustawienia dokumentu są
dziedziczone z opcji SolidWorks Grubości linii ustawionej w chwili publikacji.
Warstwy
Karta Warstwy wyszczególnia warstwy wyświetlane w obszarze graficznym.
Można wybrać lub usunąć wybór warstw, aby je wyświetlić lub ukryć. Stan początkowy
odzwierciedla sposób zapisania dokumentów w dokumencie pierwotnym. Ponowne
zapisanie dokumentów w eDrawings zapisuje warstwy w ich stanie początkowym. Puste
warstwy oraz ukryte adnotacje i wymiary są dołączane. Stany warstw stosowane są do
całego dokumentu, a nie do poszczególnych arkuszy lub widoków. Uwagi przechwytują
stan warstw. Jeśli zatem uwaga jest przywoływana, warstwy są wyświetlane tak, jak w
chwili tworzenia uwagi. Dane cieniowania dla komponentów w złożeniach są
publikowane wraz z danymi warstw.
Wyniki analizy grubości
Wyniki analizy grubości SolidWorks Utilities mogą
być zapisywane w pliku eDrawings. Należy wybrać
opcję Zapisz wyniki w eDrawings w oknie
dialogowym Analiza grubości: Zapisz raport. W
przypadku części wieloobiektowych zapisywane
są tylko obiekty przeanalizowane.
9-11
Obsługa plików AutoCAD 3D DXF
Importowane dokumenty trójwymiarowe (3D) DXF można wyświetlać i obrabiać tak,
jak modele SolidWorks.
2006
2007
Integracja z Microsoft Office
Pliki eDrawings mogą być osadzane w dokumentach pakietu Microsoft Office, takich
jak Word, Excel i PowerPoint. Należy przeciągnąć pliki eDrawings do tych aplikacji lub
wstawić je jako obiekty. W aplikacji Power Point, aby zapewnić interakcję z eDrawings,
konieczne jest wstawienie pliku jako obiektu.
Aby uruchomić przeglądarkę eDrawings Viewer, należy kliknąć dwukrotnie nazwę
pliku eDrawings.
9-12
FeatureWorks
FeatureWorks rozpoznaje następujące geometrie:
Żebra z pochyleniem
ujemnym
Zrolowane podwinięcia
Podwinięcia typu łezka
Szyki liniowe operacji
Szyki kołowe operacji
Szyki prostokątne operacji
Operacje żeber mogą zostać rozpoznane ponownie jako wyciągnięcia dodania i na
odwrót.
9-13
PDMWorks Workgroup
Nazwa PDMWorks została zastąpiona przez PDMWorks
Workgroup.
Zaewidencjonowanie rysunków
Działanie po kliknięciu polecenia Znajdź i uwzględnij skojarzone rysunki przy
zaewidencjonowaniu zostało przyspieszone. Dotychczas każdy znaleziony rysunek był
otwierany podczas czynności znajdowania, co spowalniało działanie. Obecnie rysunki
są otwierane tylko po kliknięciu polecenia Zaewidencjonuj.
Patrz temat Zaewidencjonuj dokument w pomocy.
Aby jeszcze bardziej przyspieszyć działanie, dostępna jest opcja Pomiń atestację
rysunków podczas zaewidencjonowywania na karcie Ustawienia przechowalni w
narzędziu administracyjnym VaultAdmin. Pozwala to zaewidencjonować rysunki
bez uprzedniej atestacji w oprogramowaniu SolidWorks.
W rysunkach, gdzie widoki lub adnotacje są nieaktualne lub
mają zostać zmienione przy zaewidencjonowaniu, rysunek
w przechowalni nie będzie aktualny. Na przykład, tekst
tabliczki rysunkowej, który jest połączony z dostosowaną
właściwością poprawki, będzie nieprawidłowy.
Patrz temat Ustawienia przechowalni w pomocy.
Kompatybilność pomiędzy pakietami Service Pack
Można uruchamiać klientów PDMWorks Workgroup wraz z serwerem PDMWorks
Workgroup z dowolnym pakietem Service Pack, pod warunkiem, że zarówno klienci, jak
i serwer pozostają w ramach tej samej wersji głównej. Na przykład można używać
klienta ze starszym pakietem Service Pack z serwerem z nowszym pakietem Service
Pack pod warunkiem, że zarówno klient, jak i serwer używają aplikacji PDMWorks
Workgroup 2007. Poniższa tabela ilustruje sytuacje, kiedy konieczna jest aktualizacja
klientów PDMWorks Workgroup:
Klient
Czynność
Ta sama wersja, co
przechowalnia
Brak
Nowszy od przechowalni, ta
sama wersja główna
Brak
Nowszy od przechowalni, nowsza
wersja główna
Logowanie jest zablokowane
9-14
Klient
Czynność
Starszy od przechowalni, ta sama
wersja główna
Opcjonalna aktualizacja w
oknie dialogowym SolidWorks
Explorer - informacje
Starszy od przechowalni, starsza
wersja główna
Obowiązkowa aktualizacja
Kreator kopiowania ustawień
Podczas korzystania z kreatora kopiowania ustawień uwzględniane są ustawienia
PDMWorks Workgroup.
Informacje o dokumencie
Okno dialogowe Informacje o dokumencie zostało uproszczone. Informacje z górnej
połowy okna dialogowego zostały przeniesione na kartę Info.
Wiele stref czasowych
PDMWorks Workgroup obsługuje wiele stref czasowych w środowisku roboczym. Na
przykład:
•
Jeżeli nastąpi zmiana czasu pomiędzy letnim a zimowym, nie ma
konieczności ponownego uruchamiania przechowalni;
•
Dokumenty z jednej strefy czasowej posiadają prawidłowe stemple daty,
gdy użytkownicy pracują nad nimi w innej strefie czasowej;
•
Jeżeli przechowalnia została utworzona w jednej strefie czasowej, a
następnie zostanie przeniesiona i uruchomiona w innej strefie czasowej,
to zostanie odpowiednio uaktualniona.
Porządkowanie PDMWorks
Narzędzie Porządkowanie PDMWorks wspomaga zarządzanie osobistą przestrzenią
roboczą. Po kliknięciu prawym przyciskiem myszy folderu w oprogramowaniu
SolidWorks lub eksploratorze SolidWorks Explorer (z dodatkiem PDMWorks
Workgroup) i wybraniu narzędzia Porządkowanie PDMWorks oprogramowanie
wyszuka ten folder i wyświetli wszystkie pliki w oparciu o wybrane kryteria
wyszukiwania. Można następnie uporządkować swoją przestrzeń roboczą, usuwając
wybrane pliki.
Patrz temat Porządkowanie PDMWorks w pomocy.
9-15
Pomoc online
Pomoc online dla PDMWorks Workgroup jest zainstalowana w katalogu
<katalog_instalacyjny>\<Produkt_PDMWorks_Workgroup>\lang\polish. Jeżeli na
danym komputerze nie jest zainstalowane oprogramowanie SolidWorks, pomoc online
PDMWorks Workgroup jest zainstalowana w katalogu
Program Files\SolidWorks\<Produkt_PDMWorks_Workgroup>\lang\polish.
PDMWorks Advanced Server i Wyzwalacze PDMWorks
Nie istnieje już PDMWorks Advanced Server. W wyniku tego Wyzwalacze PDMWorks
są zainstalowane jako część PDMWorks Workgroup Server. Web Portal (zwany teraz
PDMWorks Workgroup Viewer) jest zainstalowany jako niezależny produkt.
Uprawnienia projektu
Uprawnienia jednego projektu można stosować do innych projektów. Na karcie
Projekty w narzędziu administracyjnym VaultAdmin należy kliknąć Kopiuj uprawnienia
projektu, aby dokonać propagacji wszystkich uprawnień z jednego projektu na
wszystkie wybrane projekty.
Wyszukiwanie
Wyniki wyszukiwania
Podczas przeszukiwania przechowalni dokumenty zawierające więcej niż jedno
wystąpienie w przechowalni są wyszczególniane tylko raz.
Indeksowanie
Narzędzie administracyjne VaultAdmin zawiera kartę Wyszukaj, która pozwala
zbudować katalog usługi indeksowania dla metadanych przechowalni. Indeksowanie
poprawia wydajność podczas wyszukiwania dokumentów w przechowalni. Aby
korzystać z funkcji indeksowania, konieczne jest zainstalowanie usługi indeksowania
firmy Microsoft.
Patrz temat Wyszukiwanie w pomocy.
Wybieranie etykiet
Narzędzie Wybierz etykiety zostało usunięte z karty Eksplorator plików w Okienku
zadań. Dostęp do tej funkcji można uzyskać, klikając prawym przyciskiem myszy w
widoku przechowalni i wybierając Wyświetlaj etykiety z, Wybierz.
9-16
Autonomiczny klient Standalone Client
Autonomiczny klient Standalone PDMWorks został przeniesiony do eksploratora
SolidWorks Explorer. Jeżeli użytkownik posiada licencję PDMWorks Workgroup, widok
przechowalni pojawi się w eksploratorze SolidWorks Explorer i będzie on nosił nazwę
PDMWorks Workgroup Contributor. Patrz temat Eksplorator SolidWorks Explorer na
stronie 8-10.
Przełączanie pomiędzy przechowalniami
Jeżeli dany komputer posiada więcej niż jedną przechowalnię, można w szybki sposób
wylogować się z bieżącej przechowalni i zalogować się do innej. Należy kliknąć
prawym przyciskiem myszy w widoku przechowalni i wybrać Przełącz przechowalnię/
użytkownika. Okno dialogowe Logowanie zawiera pole, które wyszczególnia wszystkie
zainstalowane przechowalnie, umożliwiając przełączanie przechowalni oraz
logowanie innego użytkownika.
Przełączanie pomiędzy przechowalniami w portalu PDMWorks
Web Portal nie jest możliwe.
Web Portal
Nazwa Web Portal została zmieniona na PDMWorks
Workgroup Viewer.
Dostępna jest uproszczona wersja PDMWorks Workgroup Viewer. Wersja ta służy
głównie do wyszukiwania. Aby uzyskać dostęp do uproszczonej wersji, w PDMWorks
Workgroup Viewer, należy kliknąć przycisk Przejdź do portalu wyszukiwania
.
W przypadku kliknięcia ikony, aby otworzyć dokument jako plik
eDrawings, konieczne jest korzystanie z eDrawings 2007.
9-17
Patrz temat PDMWorks Workgroup Viewer w pomocy.
9-18
PhotoWorks
W aplikacji PhotoWorks udoskonalono następujące elementy:
•
Materiały
•
Wyświetlanie materiałów w opcjach
•
Biblioteka materiałów
•
Edytor sceny
•
Okno podglądu
Materiały
Okno dialogowe Materiały zostało przeniesione do menedżera właściwości
PropertyManager. Zawierający wiele kart menedżer właściwości PropertyManager
jest w pełni interaktywny i umożliwia stosowanie materiałów w taki sam sposób, w
jaki stosuje się kalkomanie.
został dodany do Elementów PhotoWorks w Okienku zadań,
Folder Materiały
umożliwiając przeciąganie materiałów do modelu. Okienko zadań integruje wszystkie
można przejść do materiału, a następnie
funkcje zarządzania. Z foldera Materiały
przeciągnąć materiał do:
•
obszaru graficznego, aby zastosować ten materiał do modelu i otworzyć
menedżera właściwości PropertyManager;
•
obszaru graficznego, przytrzymując klawisz Alt, aby zastosować ten
materiał bez otwierania menedżera właściwości PropertyManager;
•
na ściany, aby zastosować ten materiał tylko do danych ścian;
•
operacji i obiektów w drzewie operacji FeatureManager, aby zastosować go
do tych elementów.
Można również kliknąć dwukrotnie materiał w Okienku zadań, aby wyświetlić
menedżera właściwości PropertyManager Materiały.
Wykończenie powierzchni
Dodano nowe typy wykończenia powierzchni obsługujące nowe materiały (patrz temat:
Nowe materiały i udoskonalone materiały na stronie 9-22), jak np. udoskonalone
teksturowane tworzywa sztuczne.
9-19
Nowe wykończenia powierzchni obejmują:
Wióry
Kołowe
Chropowaty i Gładki
Nowe właściwości wykończenia powierzchni obejmują Wysoki próg oraz Niski próg.
Regulatory te symulują efekt teksturowania formy dla części z tworzywa sztucznego.
Działają one równocześnie, sterując stopniem wyświetlania elementów wykończenia
na powierzchni materiału. Efekty wysokiego i niskiego progu są zależne od ustawień
amplitudy.
Patrz temat Wykończenia powierzchni w pomocy.
9-20
Manipulatory
Manipulatory takie same, jak w przypadku kalkomanii, są obecnie używane przy
teksturach mapowanych rzutowaniem, sferycznie oraz cylindrycznie, a także przy
mapowaniu automatycznym.
Patrz temat Dodawanie materiałów i tekstur w pomocy.
Wyświetlanie materiałów w opcjach
Opcje systemu
W części Wyświetlanie materiału pojawiają się następujące opcje:
•
Wyświetlaj materiały PhotoWorks w SolidWorks. Zastępuje opcję Zastąp
właściwości SolidWorks. Opcja ta pozwala wyświetlać bardzo dokładną
reprezentację materiału PhotoWorks przed wykonaniem renderowania
w SolidWorks OGL. Najbliższe przybliżenia występują przy materiałach
proceduralnych w jednym kolorze.
•
Wyświetlaj kolory SolidWorks w PhotoWorks. Zastępuje opcję Użyj
materiałów SolidWorks.
Nie można wybrać obydwu opcji jednocześnie.
•
Użyj fizycznych materiałów części SolidWorks jako materiałów domyślnych.
Zastępuje opcję Użyj fizycznych materiałów SolidWorks.
9-21
Właściwości dokumentu
Przechowuj dane PhotoWorks w pliku modelu. (Uwaga: Może to zwiększyć rozmiar
pliku.). Wybranie powoduje zapisanie materiału PhotoWorks wraz z modelem. Opcja
ta zapisuje obrazy używanych materiałów, kalkomanii i scen. Jeżeli większe rozmiary
pliku nie stanowią problemu, takie rozwiązanie umożliwia współużytkowanie modeli,
które zawierają wszystkie wymagane dane PhotoWorks, zamiast używania Pliku
przenośnego.
Iluminacja
Iluminacja uzyskana poprzez wybranie obydwu opcji Włącz kaustykę oraz Włącz
globalną iluminację jest bardziej realistyczna. Właściwość materiałów Rozproszenie
obecnie precyzyjnie wpływa na modele, gdy obydwie opcje są wybrane. Daje to bardziej
realistyczne renderowanie w oparciu o ustawienia.
Biblioteka materiałów
Zreorganizowana biblioteka materiałów zawiera:
•
przekalibrowane materiały;
•
nowe materiały;
•
możliwość współużytkowania materiałów, kalkomanii i scen PhotoWorks z
innymi użytkownikami;
•
wyższą wydajność lokalizowania brakujących materiałów, kalkomanii i scen.
Nowe materiały i udoskonalone materiały
Teksturowane tworzywa
sztuczne
Półprzezroczyste
tworzywo sztuczne
Polipropylen
Tworzywo sztuczne
wykończone na gładko
Tworzywo sztuczne
matowe
Wysoko połyskliwe
białe tworzywo
sztuczne
Siatki z tworzywa
sztucznego
Szczotkowane metale
Piaskowane metale
Stal łańcuchowa
Farba natryskiwana
Szkło matowe
Szkło piaskowane
Woda
Drewno
Współużytkowanie materiałów
Opcja Przechowuj dane PhotoWorks w pliku modelu pozwala na współużytkowanie
danych PhotoWorks, aby umożliwić innym użytkownikom uzyskanie takiego samego
renderowania (patrz temat Opcje systemu na stronie 9-21). Materiały, kalkomanie i
sceny można również współużytkować przy użyciu uporządkowanego interfejsu Plik
przenośny.
9-22
Można wybrać:
•
opcję Uwzględnij pliki PhotoWorks z biblioteki domyślnej; umożliwia to
wykluczenie elementów biblioteki domyślnej w celu zredukowania
rozmiarów Pliku przenośnego;
•
zaznaczenie
•
wyświetlanie pól Nazwa, W folderze, Rozmiar, Typ oraz Data modyfikacji;
•
opcję dodania Plików ZIP;
•
otwieranie Pliku przenośnego za pomocą centralnego interfejsu
SolidWorks.
lub odznaczenie
indywidualnych plików w folderze;
Materiały w tym systemie zostały przeorganizowane pod względem najczęstszych
zastosowań, zamiast kolejności alfabetycznej, co ułatwia wyszukiwanie.
Wyszukiwanie brakujących materiałów
Wyszukiwanie brakujących materiałów, kalkomanii oraz scen uaktywniane jest tylko
przed renderowaniem. Dotychczas następowało ono podczas otwierania pliku. W
Menedżerze renderowania
brakujące materiały, kalkomanie i sceny są oflagowane.
Istnieje opcja zignorowania ostrzeżenia o brakującym pliku obrazu.
Prawdopodobieństwo wystąpienia brakujących materiałów jest zminimalizowane
dzięki możliwości:
•
zapisywania materiałów wraz z plikami (patrz: Właściwości dokumentu na
stronie 9-22);
•
aktualizowania ścieżek plików obrazów podczas operacji kopiowania i
zapisywania (z karty Kolor/Obraz
PropertyManagerMateriały);
•
aktualizowania ścieżki plików obrazów przy użyciu Pliku przenośnego.
Patrz temat Biblioteka materiałów w pomocy.
Edytor sceny
Dodano udoskonalenia kilku kart okna dialogowego Edytor sceny. Dodane udoskonalenia
mają na celu obsługę obrazowania HDRI (High Dynamic Range Imaging). Dodano cztery
sceny HDRI, do których dostęp można uzyskać za pośrednictwem Studio PhotoWorks:
•
sala konferencyjna,
•
strefa przemysłowa,
•
wnętrze kuchenne (domyślna),
•
zachód słońca.
Tło/Pierwszy plan
•
Uporządkowana metoda wyboru Tła.
9-23
•
Włączony obraz podglądu.
•
Dodany suwak Jaskrawość obrazu tła.
Sterowanie jaskrawością obrazu tła
•
Uporządkowana lokalizacja ścieżki obrazu, gdy wybranym typem Tła jest
Obraz. Należy kliknąć Przeglądaj, aby odnaleźć obraz.
•
Przeniesiono Środowisko na nową kartę.
Środowisko
Karta Środowisko zawiera elementy, które dotychczas znajdowały się na karcie Tło/
Pierwszy plan.
•
Brak środowiska. Wybór tła dokonywany jest na karcie Menedżer.
•
Użyj koloru tła. Kolor tła jest przywracany do ustawień domyślnych przez
kliknięcie Kolory systemowe na karcie Tło/Pierwszy plan.
•
Wybierz obraz środowiska. Pozwala przejść do obrazu zidentyfikowanego
za pomocą Ścieżki pliku obrazu. Następnie należy wybrać opcję Mapowania
środowiska: Planarne, Sferyczne lub Sześcienne.
W części Udział obrazu występują dwie nowe opcje:
•
Odbicia środowiska
•
Rozproszenie jaskrawości materiału
Suwak Udziały środowiska służy do sterowania odbiciem środowiska na obiektach.
Przy niskim ustawieniu odbicia są stłumione, a przy ustawieniu wysokim - jasne.
Takie materiały, jak polerowany chrom, wyraźnie eksponują ten zakres. Opcja Udziały
środowiska zmienia:
•
wartości RGB (Red-Green-Blue),
•
wartości HDR (High Dynamic Range).
Wyświetlanie HDR (High Dynamic Range) steruje kontrastem pomiędzy jasnymi a
ciemnymi obszarami. Zmiana tego zakresu pozwala na dokładniejsze przedstawienie
wpływu światła na obiekty, ich cieni oraz sposobu odbijania przez nie środowiska.
9-24
Ustawienie domyślne: Odbicia środowiska: 1,00
Odbicia środowiska: 0,44
Odbicia środowiska: 1,70
Suwak Rozproszenie jaskrawości materiału steruje ogólną jasnością sceny (obiektów i
środowiska), bez wpływu na odbicia. Poniższe odbicia są jednorodne.
Patrz temat Edytor sceny w pomocy.
9-25
Okno podglądu
Podczas edytowania materiału, kalkomanii lub sceny można przełączać wyświetlanie
Podglądu - [nazwa modelu]
(pasek narzędzi PhotoWorks).
Geometria
Aby wyświetlić podgląd renderowania na wybranej geometrii, należy wybrać opcję
Wybrane odniesienie.
Komponenty
Dodano następujące właściwości renderowania i iluminacji do Podglądu:
•
Pośrednia iluminacja
•
Kaustyka
•
Globalna iluminacja
•
Anty-aliasing (zmniejsza bieżące ustawienie anty-aliasingu)
•
Wykończenie powierzchni (zmieniona nazwa)
Dotychczas efekty pośredniej iluminacji, kaustyki i globalnej iluminacji nie były
widoczne w oknie podglądu. Właściwości te były przełączane w części PhotoWorks,
Opcje.
9-26
ScanTo3D
Użycie funkcji ScanTo3D oprogramowania SolidWorks pozwala otwierać dane
skanowania (pliki siatki lub chmury punktów), przygotowywać te dane, a następnie
przekształcać je na modele powierzchniowe lub bryłowe.
ScanTo3D znacząco skraca czas potrzebny na przebudowanie skomplikowanych
modeli trójwymiarowych z danych niecyfrowych. Projektanci mogą wykorzystywać
ScanTo3D w różnych celach:
•
projektanci medyczni - tworzenie obiektów anatomicznych w celach
referencyjnych;
•
projektanci produktów konsumenckich - tworzenie szybkich reprezentacji
komponentów fizycznych wykonanych z gliny, pianki itp.;
•
projektanci maszyn - tworzenie szybkich odwołań do części OEM.
Narzędzie ScanTo3D jest dostępne tylko w pakiecie SolidWorks
Office Premium.
Dane skanowania są konwertowane na model bryłowy przy użyciu dwóch metod:
Tworzenie częściowo ręczne
•
Otwarcie danych skanowania.
•
Przygotowanie siatki przy
użyciu Kreatora
przygotowania siatki.
•
Naszkicowanie krzywych
dwuwymiarowych (2D) i
trójwymiarowych (3D) na
siatce.
Siatka
Szkice
•
Budowa powierzchni przy użyciu krzywych.
•
Przycięcie i połączenie powierzchni.
•
Utworzenie modelu bryłowego.
Powierzchnie
Wypełnienie
Tworzenie częściowo zautomatyzowane przy użyciu kreatorów
•
Otwarcie danych skanowania.
•
Przygotowanie siatki przy użyciu Kreatora przygotowania siatki.
•
Użycie Kreatora powierzchni do utworzenia powierzchni z zastosowaniem
tworzenia automatycznego lub sterowanego.
•
Przycięcie i połączenie powierzchni.
•
Utworzenie modelu bryłowego.
9-27
Kreator przygotowania siatki i Kreator powierzchni prowadzą użytkownika przez
proces ScanTo3D. Jeżeli dysponujemy już przygotowanymi danymi siatki, należy po
prostu użyć Kreatora powierzchni w celu utworzenia modelu bryłowego. Do kształtów
anatomicznych i organicznych należy użyć tworzenia automatycznego Kreatora
powierzchni. Do ścian analitycznych należy użyć tworzenia sterowanego.
Opis ogólny procesu ScanTo3D:
Otwarcie lub
skanowanie
danych
Otwarcie pliku siatki lub chmury
punktów lub
Uruchomienie skanowania
NextEngine
Przygotować
Przygotować
danych
danych
Uruchomienie Kreatora
przygotowania siatki, aby:
Wyrównać
Usunąć szum
Zredukować rozmiar
Wygładzić
Wypełnić otwory
Przekształcenie
Kreator
dwuwymiarowych powierzchni
i trójwymiarowych Automatyczne
Konwert- krzywych szkicu
tworzenie
owanie przy użyciu siatki
na bryłę
Budowanie powierzchni
z krzywych
Kreator powierzchni
Sterowane
tworzenie
Rozkład Konwertowanie
powierzchni
Przycięcie i połączenie
Model bryłowy
W poniższym przykładzie użyta zostanie częściowo zautomatyzowana metoda
kreatora, z wykorzystaniem sterowanego tworzenia w Kreatorze powierzchni
w celu utworzenia modelu bryłowego.
9-28
Aby otworzyć pliki siatki, należy:
1 Kliknąć przycisk Otwórz
(pasek narzędzi
Standard) lub menu Plik, Otwórz.
2 Wybrać Pliki siatki (*.xml, *.nxm, *.scn, *.3ds,
*.obj, *.stl, *.wrl, *.ply, *.ply2) w polu Pliki
typu.
3 Przejść do pliku ScanTo3D\BRIGHT-
COLOUR.nxm i kliknąć Otwórz.
Otwieranie pliku siatki NextEngine potrwa
kilka minut.
4 Powiększyć model i dokładnie go obejrzeć.
Aby skorzystać z Kreatora przygotowania siatki, należy:
1 Kliknąć Narzędzia, ScanTo3D, Kreator przygotowania siatki.
2 Wybrać siatkę.
Wskaźnik zmieni się na następujący:
. Menedżer właściwości
PropertyManager poda liczbę znalezionych ścian.
.
4 W części Metoda orientacji wybrać Regulacja numeryczna i upewnić się, że
wszystkie Parametry obrotu są ustawione na 0,00 stopni.
Orientacja wyrównuje siatkę z globalnymi osiami i płaszczyznami, co jest
ważne dla precyzyjnej manipulacji modelem na dalszych etapach.
.
Ta siatka nie zawiera żadnych zbędnych danych, które typowo pochodzą od
uchwytu używanego do przytrzymywania części podczas jej skanowania.
.
7 Wpisać 50 jako Wielkość redukcji (%) i nacisnąć klawisz Enter, aby
zredukować rozmiary siatki o 50 procent.
Menedżer właściwości PropertyManager poda pierwotne (258174) i
końcowe (129087) rozmiary siatki. Twoje rozmiary mogą być inne.
W przypadku konkretnych modeli uproszczenie należy ustawić
tak, by uzyskać rozmiary siatki, które mogą zostać
przetworzone przez dany komputer.
.
Teraz wygładzimy model i wypełnimy otwory.
9-29
1 W części Globalne wygładzanie przesunąć
suwak w położenie około 3/4, jak na ilustracji,
aby wygładzić cały model i usunąć większość
chropowatej tekstury.
2 Kliknąć Przód
(pasek narzędzi Standardowe widoki), a następnie
powiększyć lewy dolny narożnik siatki.
3 W części Lokalne wygładzanie kliknąć Wybór
, a następnie naszkicować
wielobok, aby wybrać siatkę w przybliżeniu,
jak na ilustracji.
wielobokiem
4 Wybrać opcję Pozwalaj na dostosowanie
głębokości wyboru.
Jest to narzędzie trójwymiarowe (3D), które
wyrównane z orientacją widoku pozwala
wybrać głębokość modelu do wygładzenia.
5 Kliknąć przycisk Obróć
(pasek narzędzi
Widok) i obrócić model, aby uzyskać dostęp
do wklęsłości w dolnej jego części, a następnie
użyć wskaźnika
, aby przeciągnąć głębokość
w przybliżeniu, jak na ilustracji.
6 Obrócić siatkę do widoku przedniego, a
następnie przesunąć suwak mniej więcej do
położenia 3/4, aby wygładzić obszar lokalny.
.
Menedżer właściwości PropertyManager
wyszczególni otwory do wypełnienia, które zostaną podświetlone w
obszarze graficznym.
, aby wypełnić wszystkie otwory i dokończyć
przygotowywanie siatki.
W części Opcje zwrócić uwagę, że zaznaczona jest opcja Uruchom Kreatora
powierzchni, aby przejść bezpośrednio do Kreatora powierzchni.
.
9-30
Aby skorzystać z Kreatora powierzchni, należy:
1 W menedżerze właściwości PropertyManager kliknąć Tworzenie sterowane.
.
W tym przypadku nie dokonujemy podziału siatki.
Aby podzielić siatkę symetrycznie, należałoby wybrać płaszczyznę symetrii
dzielącą model na pół. Stworzylibyśmy powierzchnię pozostałej części, a
następnie utworzyli odbicie lustrzane powierzchni w celu uzyskania
symetrycznych wyników. Procedura ta zapewnia wygładzenie danych w
płaszczyźnie lustra.
.
Nastąpi rozłożenie siatek na podsiatki oznaczone kolorami. Celem jest
próba usunięcia możliwie największej liczby promieni z części, które
następnie można będzie dodać przy użyciu aplikacji SolidWorks.
Do wypełnienia podsiatek dopasowanych za pomocą powierzchni typu Bsplajn (nieanalitycznych) użylibyśmy narzędzi do malowania, ponieważ
brakujące elementy miałyby wpływ na kształt dopasowanej powierzchni.
Jednakże w tym przykładzie przekonwertujemy w większości powierzchnie
analityczne, dlatego nie zachodzi konieczność malowania ścian. Należy
jednak upewnić się, że przód i tył modelu mają nie więcej niż jeden inny
kolor.
4 Przesunąć suwak czułości w prawo, aby dostosować kolory aż przód i tył
modelu będą w większości w jednym kolorze. Jest to ważne dla
konwertowania na prawidłowe powierzchnie analityczne.
.
6 Wybrać jasnoniebieską podsiatkę na przedniej
ścianie.
Kolory systemowe mogą być inne.
7 W części Ustawienia ściany kliknąć przycisk
Walec
.
Zostanie utworzona powierzchnia cylindryczna poprzez konwertowanie
danych wybranej podsiatki.
9-31
8 Obrócić model do tylnej ściany i powtórzyć tę samą procedurę.
Przednia ściana
Tylna ściana
9 Wybrać górną i dolną podsiatkę, kliknąć przycisk Splajn
i utworzyć
powierzchnie oparte na splajnach.
Model powinien przypominać ilustrację.
.
Przygotowanie powierzchni zostało zakończone.
Powierzchnie zostaną przekonwertowane do foldera
Konwertowana powierzchnia 1 w drzewie operacji
FeatureManager.
.
Aby dokończyć model, należałoby:
1 Użyć narzędzi powierzchni (takich jak Cofnij
przycięcie, Przytnij oraz Wydłuż), aby przyciąć
zbędne powierzchnie.
2 Połączyć powierzchnie ze sobą.
3 Pogrubić powierzchnie, aby utworzyć model bryłowy.
4 Zastosować zaokrąglenia, wykorzystując pierwotną
siatkę w charakterze odniesienia.
Kliknij obraz, aby
rozpocząć wyświetlanie
3D
SolidWorks Animator
Sterowanie kamerą
Podczas patrzenia przez kamerę można sterować jej ruchami:
•
do tyłu i do przodu wzdłuż ścieżki celu;
•
do góry, do dołu, w lewo i w prawo w płaszczyźnie widoku;
•
zmieniając nachylenie w pionie oraz odchylenie w poziomie;
9-32
•
przechylając bocznie wzdłuż linii celu.
Ruchy kamery wykorzystują standardowe widoki. Widok z kamery sterowany jest
również następującymi kombinacjami klawiatury i myszy:
Czynność myszy/klawiatury
Czynność kamery
Środkowy przycisk myszy
Orbitowanie
Ctrl + Środkowy przycisk
myszy
Przesuwanie
Shift + Środkowy przycisk
Powiększanie/
Pomniejszanie
myszy
Alt + Środkowy przycisk
myszy
Ctrl + Alt + Środkowy
przycisk myszy
Wskaźnik
Przechył boczny
wzdłuż linii celu
Obrót wokół punktu
celu
Sterowanie ruchami kamery jest możliwe podczas edytowania menedżera
właściwości PropertyManager Kamera oraz poza menedżerem właściwości
PropertyManager, jeżeli usunięto zaznaczenie opcji Zablokuj pozycję kamery z
wyjątkiem edycji w części Typ kamery w menedżerze właściwości PropertyManager.
COSMOSMotion
Jeżeli aplikacja COSMOSMotion jest zainstalowana i aktywna, a model posiada
obliczoną symulację COSMOSMotion, można importować symulację przy użyciu
Kreatora animacji.
Udoskonalona obsługa oświetlenia i kamery
Istnieje możliwość definiowania następujących właściwości kamery w kluczowych
punktach animacji:
•
Pozycja punktu celu
•
Pozycja kamery
•
Kamera używana do wyświetlenia animacji
•
Głębia ostrości
•
Pole widzenia
•
Właściwości światła (pozycja, jaskrawość, kąt stożka itp.)
Aby utworzyć animacje krok po kroku, można zdefiniować punkty kluczowe, w których
następuje zmiana właściwości kamery w celu utworzenia klatek kluczowych Kamery
w animacji. Dlatego też nie ma już konieczności używania sań kamery w celu
animowania pozycji kamery.
9-33
Można również wyświetlać animację z wielu kamer, przełączać wyświetlanie kamer i
świateł oraz tworzyć animacje, które ukazują kamery i światła.
Aby wyświetlić udoskonalenia obsługi światła i kamery, należy:
1 Otworzyć plik Animator\Speaker\Speaker.sldasm
(Animator\Głośnik\Głośnik.sldasm).
2 Kliknąć Widok i przełączyć wyświetlanie Oświetlenie i
Kamery, aby wyświetlić, a następnie ukryć manipulatory
światła i kamery w oknie graficznym.
3 Wybrać kartę Animacja1 i rozwinąć Oświetlenie i kamery
w drzewie operacji FeatureManager Animator.
Występują dwie kamery. Beżowy pasek
w klatce
kluczowej Kamera 1 oznacza, że animacja jest wyświetlana przez Kamerę 1
od chwili 00:00:00 do 00:00:06. Istnieje również animacja rozstrzel/zwiń.
4 Umieścić oś czasu w punkcie 3 sekund.
5 Kliknąć prawym przyciskiem myszy Orientacja i widoki z kamery w drzewie
operacji FeatureManager Animator i usunąć zaznaczenie opcji Wyłącz
tworzenie kluczy widoku.
Gdy opcja ta nie jest zaznaczona, zmiany orientacji i widoku z
kamery są umieszczane jako ramki kluczowe w animacji.
6 W wierszu Kamera2 w folderze Oświetlenie i kamery należy:
a)
Kliknąć prawym przyciskiem myszy oś czasu i wybrać Umieść klucz.
b) Kliknąć prawym przyciskiem myszy Kamera 2 w drzewie operacji
FeatureManager Animator i wybrać Właściwości.
7 W menedżerze właściwości PropertyManager usunąć zaznaczenie opcji
Zablokuj pozycję kamery z wyjątkiem edycji w części Typ kamery, a
.
8 W lewym dolnym narożniku obszaru graficznego wybrać Kamera 2 z menu
podręcznego Widok.
9 Kliknąć przycisk Przesuń
(pasek narzędzi Widok) lub Ctrl + środkowy
przycisk myszy i wyśrodkować model w oknie graficznym.
10 Przeciągnąć oś czasu do pozycji 6 sekund i umieścić kolejny punkt
kluczowy w wierszu Kamera 2 w punkcie 6 sekund.
Dodany zostanie punkt kluczowy orientacji widoku, który
ustawia widok na wyświetlanie przez Kamerę 2.
11 Wybrać Kamera2 z menu podręcznego Widok.
12 Kliknąć przycisk Powiększ/Pomniejsz
(pasek narzędzi Widok) lub
nacisnąć Shift + środkowy przycisk myszy i powiększyć nieco model, a
9-34
następnie kliknąć prawym przyciskiem myszy Orientacja i widoki z kamery
i wybrać Wyłącz tworzenie kluczy widoku.
Odtwórz od
początku
.
Model zostanie
rozstrzelony przy
użyciu widoku z
Kamery 1,
a następnie
zwinięty i
powiększony,
patrząc przez
Kamerę 2.
Wiązanie z krzywą
Istnieje możliwość wiązania komponentu z krzywą jednoelementową, a następnie
przeciągania komponentu wzdłuż tej krzywej. Patrz temat Wiązanie z krzywą na
stronie 4-8. Funkcji tej można użyć do sterowania ruchem komponentu w animacji
wzdłuż ścieżki zdefiniowanej przez krzywą. Poprzez dołączenie pozycji kamery lub
punktu celu do krzywej jednoelementowej można animować tę pozycję wzdłuż
krzywej, co jest wygodnym sposobem definiowania animacji kamery krok po kroku.
9-35
Orientacja widoku
Orientacja widoku zmieniono na Orientacja i widok z kamery. Aby odblokować widoki,
należy kliknąć prawym przyciskiem myszy Orientacja i widok z kamery i usunąć
zaznaczenie opcji Wyłącz tworzenie kluczy widoku (poprzednio Zablokuj).
9-36
Nowości w SolidWorks Design Checker:
•
Automatyczna korekta
•
Kreator nauki weryfikacji
•
Scalanie standardów
•
Nowe weryfikacje projektu
•
Wyniki w Okienku zadań
•
Okno dialogowe Witamy w SolidWorks Design Checker
Automatyczna korekta
Polecenie Aktualizuj wartości służy do określania i naprawiania weryfikacji, które się
nie powiodły. Funkcji Aktualizuj wartości można używać dla większości weryfikacji
projektu. Listę wyjątków zawiera temat Automatyczna korekta w pomocy.
Aby użyć Automatycznej korekty, należy:
1 Kliknąć Design Checker, Weryfikacja aktywnego dokumentu.
W górnej części Okienka zadań Design Checker pojawi się lista Niepomyślne
weryfikacje.
2 Wybrać każdą weryfikację (np. Weryfikacja standardu wymiarowania
dokumentu).
Poniżej wyświetlone zostaną: Nazwa parametru oraz Wartość.
3 Rozwinąć daną weryfikację i wybrać nazwę modelu, aby wyszczególnić
Oczekiwana wartość(-ci) oraz Rzeczywista wartość(-ci) :
Oczekiwana
wartość(-ci)
Rzeczywista
wartość(-ci)
4 Kliknąć Aktualizuj, aby wyświetlić nowe wartości w części Pomyślne
weryfikacje.
Wartości korekcji muszą być w tych samych jednostkach, co
wartości oczekiwane.
Patrz temat Automatyczna korekta w pomocy.
9-37
Kreator nauki weryfikacji
Kreator nauki weryfikacji służy do wyszukiwania weryfikacji projektu w oparciu o
atrybuty z istniejącego dokumentu części, złożenia lub rysunku SolidWorks.
Aby skorzystać z Kreatora nauki weryfikacji, należy:
1 Otworzyć dokument SolidWorks i kliknąć Design Checker, Kreator nauki
weryfikacji.
W Okienku zadań wyszczególnione zostaną typy weryfikacji dostępne w tym
dokumencie.
2 Rozwinąć każdy typ weryfikacji i wybrać weryfikacje do uwzględnienia.
Podczas ich wybierania wyświetlone zostaną bieżące: Nazwa parametru
oraz Wartość.
3 Kliknąć Gotowe, aby wyświetlić:
• Widok dialogu. Wyszczególnia dokonane wybory w każdej kategorii.
• Widok podsumowania. Wyszczególnia dokonane wybory z każdej kategorii
według Nazwy weryfikacji, Nazwy parametru, Operatora oraz Wartości.
4 Kliknąć Zapisz
.
Użyć pliku .swstd jako szablonu, aby zweryfikować inne dokumenty części,
złożeń lub rysunków SolidWorks.
Patrz temat Nauka weryfikacji w pomocy.
Scalanie standardów
Istnieje możliwość scalania plików .swstd przy użyciu narzędzia Plik, Scalaj standardy.
Można również tworzyć wiele plików standardów, a następnie scalić je w jeden plik
nadrzędny. W oknie dialogowym Scalaj standardy należy kliknąć Dodaj i przejść do
plików .swstd.
Scalony plik przyjmuje nazwę pierwszego pliku z listy, jednakże jego nazwę można
zmienić. Po utworzeniu scalonego pliku nowy plik i wszystkie pierwotne pliki .swstd
zostają zachowane.
Jeżeli nastąpi scalenie dwóch plików zawierających weryfikacje
będące w konflikcie, system przypisze priorytety w zależności
od kolejności, w jakiej zostały one wyszczególnione w oknie
dialogowym Scalaj standardy.
Nowy, scalony plik zostanie po zapisaniu otwarty, umożliwiając przejrzenie wszystkich
typów weryfikacji i ich wartości.
• Panel po lewej stronie wyszczególnia typy weryfikacji, takie jak: Styl
strzałki, Czcionka wymiaru itp.
• Panel po prawej stronie podaje szczegóły dla każdego typu weryfikacji,
takie jak: Styl czcionki - Normalny, Sprawdzanie pisowni itp.
9-38
Nowe weryfikacje projektu
Dodano nowe weryfikacje do aplikacji Design Checker SolidWorks.
Sprawdzanie pisowni
Sprawdza Adnotacje w poszukiwaniu błędów pisowni. Każda adnotacja, która zawiera
nieprawidłowo napisane słowa nie przechodzi weryfikacji pomyślnie.
Aby użyć Sprawdzania pisowni, należy:
1 Uaktywnić Sprawdzanie pisowni
adnotacji
za pośrednictwem narzędzia Weryfikacji
.
2 Wybrać terminy do sprawdzenia pisowni z Okienka zadań Design Checker.
Weryfikacja zastąpionej masy
Weryfikuje, czy Właściwości masy zostały przypisane do dokumentów części lub
złożenia. Wszelkie zastąpione właściwości masy nie przechodzą weryfikacji pomyślnie.
Uaktywnić Wartość zastąpionej masy do Wartości masy początkowej w części Uwagi.
Niestandardowe otwory
Weryfikuje, czy otwory w dokumencie części lub złożenia są zgodne ze standardowymi
rozmiarami otworów utworzonymi za pomocą narzędzia Otwory proste lub Kreatora
otworów.
za pośrednictwem narzędzia
Uaktywnić Standardowe rozmiary otworów
Weryfikacja operacji
. Na przykład, na liście wyników mogą zostać wyświetlone:
Nazwa parametru
•
Standardowe rozmiary otworów
•
Dostosowany otwór na wylot
Uwagi
•
Średnica: 0,3420
•
Standardowy otwór na wylot
•
Średnica: 0,24320
W tym przykładzie standardowa średnica dla otworów na wylot wynosi 0,24320.
Jednakże weryfikowany model zawierał dostosowany otwór na wylot o
niestandardowej średnicy 0,3420.
Wiercony zwężony oraz Zwężony nie są obsługiwane jako
Starszy typ.
9-39
Strona powitalna
Z poziomu aplikacji SolidWorks należy kliknąć Design Checker, Generator
weryfikatora, aby wyświetlić nowe okno dialogowe Witamy w SolidWorks Design
Checker. Zaznaczyć lub odznaczyć opcję Pokazuj stronę powitalną przy uruchamianiu
programu. Łącza obejmują:
•
Utwórz nowy plik standardów. Otwiera Design Checker, aby zbudować nowy
dokument.
•
Otwórz istniejący plik standardów. Pozwala przejść do zapisanego
dokumentu .swstd.
•
Tematy pomocy Design Checker. Otwiera pomoc.
•
Samouczek online Design Checker. Otwiera samouczek Design Checker.
Harmonogram zadań SolidWorks
Design Checker
Można zaplanować zadania dla aplikacji Design Checker
których mają zostać zapisane raporty i dokumenty.
i określić foldery, w
Aktualizacja PDMWorks
Konwertowanie dokumentów przy użyciu narzędzia Aktualizuj PDMWorks
otwiera
aplikację SolidWorks tylko raz i konwertuje wybrane dokumenty w pojedynczej sesji.
Opcja ponownego otwarcia po konwersji została usunięta. Dokumenty są otwierane
w stanie w pełnej pamięci (nieodciążone). Należy upewnić się, czy dokumenty mogą
zostać otwarte wraz ze wszystkimi odniesieniami przywróconymi do pełnej pamięci
na komputerze, na którym działa Harmonogram zadań SolidWorks.
9-40
Paski narzędzi
Każdy typ trasy obecnie posiada własny pasek narzędzi. Należy kliknąć elementy na
pasku narzędzi Trasa, aby włączyć lub wyłączyć inne paski narzędzi.
Trasa
Szybkie porady Wyznaczania trasy
Elektryka
Narzędzia wyznaczania trasy
Utwórz trasę poprzez import Od/Do
Automatyczna trasa
Utwórz trasę poprzez przeciągnięcie i upuszczenie
Dodaj łącznik
Utwórz trasę bez przygotowania
Edytuj istniejącą trasę
Edytuj przewody
Właściwości trasy
Dodaj osłonę
Obróć uchwyt
Wyznaczanie trasy poprzez uchwyt
Odhacz z uchwytu
Zmień średnicę trasy
Elastyczna rura
Napraw trasę
Dodaj zgięcia
Podziel trasę
Edytuj istniejącą trasę elastycznych rur cienkościennych
Instalacja rurowa
Edytuj istniejącą trasę instalacji rurowej
9-41
Automatyczna trasa
Polecenie Automatyczna trasa obecnie odfiltrowuje nieprawidłowe wybory. Na
przykład, w trybie Wyznacz ponownie trasę splajnu można wybierać tylko splajny,
a nie linie ani łuki. Podobnie w trybie Scalaj linie wytyczające, aby formować trasy
podświetlane są tylko splajny wytyczające, a nie splajny, które już występują w
prawidłowych pękach.
Kołnierze przylegające
Można przeciągnąć kołnierz z biblioteki projektu i umieścić go przylegająco do
kołnierza, który już istnieje na końcu trasy. Rozmiar drugiego kołnierza zostanie
dopasowany do pierwszego.
Elastyczny kanał kablowy
Aby uczynić trasę kanału kablowego elastyczną, należy wybrać opcję Użyj elastyczne w
menedżerze właściwości PropertyManager Właściwości trasy.
Polecenia Automatyczna trasa można używać w odniesieniu do
elastycznego kanału kablowego tak samo, jak dla elastycznych
rur cienkościennych.
9-42
Szybkie porady Wyznaczania trasy
Szybkie porady Wyznaczania trasy to komunikaty, które wyświetlają wskazówki i opcje
podstawowych poleceń wyznaczania trasy i toku prac. Aby je włączyć lub wyłączyć,
(pasek narzędzi Trasa)
należy kliknąć przycisk Szybkie porady Wyznaczania trasy
lub menu Wyznaczanie trasy, Szybkie porady Wyznaczania trasy.
Długość końcówki
Istnieje możliwość określenia Długości końcówki w menedżerze właściwości
PropertyManager Punkt połączenia, a także ustawienia długości końcówki w
tabelach konfiguracji przy użyciu parametru Długość końcówki@Punkt połączenia<n>.
Zmiana średnicy trasy
Polecenie Zmień średnicę trasy obecnie korzysta z menedżera właściwości
PropertyManager zamiast szeregu okien dialogowych. Zmieniane elementy
trasy są podświetlane w obszarze graficznym.
Aby zmienić średnicę trasy, należy:
1 Otworzyć plik Routing\changeroute101.sldasm
(WyznaczanieTrasy\zmieńtrasę101.sldasm).
2 Włączyć paski narzędzi Instalacja rurowa oraz Wyznaczanie trasy, klikając
przyciski Instalacja rurowa
narzędzi Trasa).
oraz Narzędzia wyznaczania trasy
(pasek
3 Kliknąć Edytuj istniejącą trasę instalacji rurowej
(pasek narzędzi
Instalacja rurowa) lub menu Wyznaczanie trasy, Instalacja rurowa, Edytuj
istniejącą trasę instalacji rurowej.
4 Wybrać segment linii w pobliżu kołnierza, jak na ilustracji.
9-43
5 Kliknąć Zmień średnicę trasy
(pasek narzędzi Narzędzia wyznaczania
trasy) lub menu Wyznaczanie trasy, Narzędzia wyznaczania trasy, Zmień
średnicę trasy.
Pierwszy odcinek trasy zawierający kołnierz i trójnik zmieni kolor, co
oznacza, że ten odcinek trasy odpowiada elementom w menedżerze
właściwości PropertyManager. Ponieważ wyboru dokonano w pobliżu
kołnierza, kołnierz ten pojawi się w części Pierwszy łącznik w menedżerze
W obszarze graficznym Pierwszy łącznik jest koloru zielonego;
Drugi łącznik jest koloru niebieskiego.
6 W menedżerze właściwości PropertyManager, w części:
a)
Opcje, należy wybrać:
• Automatycznie wybierz kolanka i rury
• Automatycznie zapisz plik nowej rury
b) Pierwszy łącznik, wybrać Slip On Flange 150-NPS3.
c) Drugi łącznik, wybrać Tee Inch 3 Sch40.
9-44
.
Zostanie podświetlony następny odcinek trasy.
8 W części Drugi łącznik, wybrać Slip On Flange 150-NPS3.
.
10 W części Drugi łącznik, wybrać Slip On Flange 150-NPS3.
.
12 Kliknąć OK lub Tak, jeśli pojawią się jakiekolwiek komunikaty.
13 Kliknąć Zapisz w oknie dialogowym Zapisz jako.
Elementy trasy zostaną zmienione.
Patrz temat Zmiana średnicy trasy w pomocy.
9-45
Tworzenie trasy bez przygotowania
Trasę można rozpocząć od komponentu, który nie został jeszcze zdefiniowany jako
komponent wyznaczania trasy. Dotychczas komponent musiał mieć co najmniej jeden
punkt połączenia (Punkt połączenia) zanim możliwe było rozpoczęcie od niego trasy.
Aby rozpocząć trasę, należy:
1 Otworzyć plik Routing\electrical.sldasm
(WyznaczanieTrasy\elektryka.sldasm).
Komponent plug001 (wtyczka001) nie posiada punktu połączenia.
2 Kliknąć przycisk Elektryka
(pasek narzędzi Trasa).
3 Kliknąć przycisk Utwórz trasę bez przygotowania
(pasek narzędzi
Elektryka) lub menu Wyznaczanie trasy, Elektryka, Utwórz trasę bez
przygotowania.
4 W oknie dialogowym kliknąć OK.
PropertyManager należy:
a) Wybrać ścianę końcową walca we
wtyczce jako Wybierz płaszczyznę
lub ścianę i punkt .
b) Wybrać Elektryka jako Wybierz typ
trasy .
c) Wpisać 6 jako Średnica nominalna
.
.
Otwarty zostanie menedżer właściwości PropertyManager Właściwości
trasy.
.
Otwarty zostanie szkic trasy, którym można zdefiniować trasę. Punkt
połączenia 1 pojawi się w drzewie operacji FeatureManager, wraz z
odniesieniem zewnętrznym do komponentu plug 001 (wtyczka 001).
8 Zamknąć szkic.
Można tworzyć inne typy tras bez przygotowania, klikając
Utwórz trasę bez przygotowania (pasek narzędzi Instalacja
rurowa) lub Utwórz trasę bez przygotowania (pasek narzędzi
Instalacja elastycznych rur cienkościennych).
9-46
Kreator komponentów Wyznaczania trasy
Kreator komponentów Wyznaczania trasy prowadzi użytkownika przez etapy
transformacji części w komponent wyznaczania trasy, taki jak kołnierz instalacji
rurowej, złącze elektryczne itp. Zadania obejmują:
•
Dodawanie punktu połączenia
•
Dodawanie odniesienia wiązania
•
Dodawanie części do pliku biblioteki komponentów
•
Tworzenie końcowych widoków złączy
•
Tworzenie wymaganych geometrii
Aby utworzyć komponent wyznaczania trasy, należy:
1 Otworzyć plik Routing\connector 01.sldprt
(WyznaczanieTrasy\złącze 01.sldprt).
2 Kliknąć Wyznaczanie trasy, Narzędzia wyznaczania trasy, Kreator
komponentów wyznaczania trasy.
3 W kreatorze należy wybrać:
a)
Instalacja trasy elektrycznej, a następnie kliknąć Dalej.
b) Końcowe złącze, a następnie kliknąć Dalej.
Kreator wskaże, że konieczny jest jeden punkt połączenia.
4 Kliknąć Dodaj punkt połączenia.
5 W menedżerze właściwości PropertyManager należy:
a)
Wybrać ścianę końcową walca, jak na ilustracji, jako Wybierz
płaszczyznę lub ścianę i punkt .
b)
Wybrać Elektryka jako Wybierz typ trasy
c) Wpisać 14 jako Średnica nominalna .
.
.
7 W kreatorze klikać Dalej, aż do wyświetlenia strony Odniesienie wiązania.
8 Kliknąć Dodaj odniesienie wiązania.
9-47
9 W menedżerze właściwości PropertyManager wybrać przednią ścianę
złącza jako Pierwotny element odniesienia
..
.
11 W kreatorze klikać Dalej, aż do wyświetlenia strony Zapisz komponent w
bibliotece.
12 Zapisać Utwórz ilustracje końcowego złącza dla zespołu przewodów.
13 Kliknąć Dalej. (Kliknąć Nie, jeżeli pojawi się monit o zapisanie w bibliotece
komponentów).
14 W menedżerze właściwości PropertyManager wybrać:
a)
Przednią ścianę złącza jako Ściana końcowa
b) Górną ścianę jako Kierunek w górę.
.
Kierunek w górę
Ściana końcowa
.
Rysunek widoku końcowego, connector 01.slddrw (złącze01.slddrw), jest
zapisany w tym samym folderze, co plik części złącza.
16 Kliknąć Zakończ.
Kreatory biblioteki list odcinków Od-Do
Poniższe kreatory prowadzą przez proces tworzenia i edytowania bibliotek i list
odcinków, wykorzystywanych w Instalacji trasy elektrycznej:
•
Kreator biblioteki komponentów
•
Kreator biblioteki kabli/przewodów
•
Kreator listy odcinków Od-Do
Nie można uzyskać dostępu do tych kreatorów, jeżeli aktywne
są paski narzędzi Instalacja rurowa lub Elastyczna rura.
9-48
Aby utworzyć bibliotekę przewodów, należy:
1 Otworzyć nowe złożenie:
2 Kliknąć Wyznaczanie trasy, Elektryka, Kreator biblioteki kabli/przewodów.
3 W kreatorze wybrać Utworzyć nową bibliotekę, a następnie kliknąć Dalej.
4 Na liście w prawym górnym narożniku należy wybrać Biblioteka przewodów.
5 Kliknąć dwukrotnie pierwszą komórkę w części Nazwa.
6 Dodać poniższe dane. Nacisnąć klawisz Tab, aby przejść pomiędzy
komórkami lub kliknąć dwukrotnie komórkę, aby poddać ją edycji.
7 Kliknąć Zapisz.
8 W oknie dialogowym Zapisz jako:
a)
Przejść do katalogu <katalog_instalacyjny>\samples\whatsnew\routing.
b) Wpisać mywires jako Nazwa pliku.
c) Wybrać Pliki XML (*.xml) w polu Zapisz jako typ.
d) Kliknąć Zapisz.
9 Kliknąć Zakończ.
Ustawienia opcji Wyznaczania trasy
Nowy kreator ułatwia ustawianie opcji Wyznaczania trasy.
Aby ustawić opcje Wyznaczania trasy, należy:
1 Kliknąć Wyznaczanie trasy, Narzędzia wyznaczania trasy, Ustawienia opcji
Wyznaczania trasy.
2 W oknie dialogowym przejść pomiędzy opcjami, wykonując jedną z
poniższych czynności:
• wybierając opcje z drzewa,
• naciskając strzałkę do góry lub do dołu,
• klikając przycisk Dalej.
3 Ustawić opcje, a następnie kliknąć OK.
Opcje można nadal ustawiać, klikając przycisk Opcje
(pasek narzędzi Standard) i wybierając Wyznaczanie trasy.
9-49
Zespoły przewodów
Menu
Menu zespołów przewodów znajdują się obecnie w menu elektryki. Kliknąć
Wyznaczanie trasy, Elektryka, Zespół przewodów.
Wiele zespołów przewodów
W jednym złożeniu z trasą można utworzyć wiele zespołów przewodów, a następnie
zawrzeć je w jednym rysunku zespołu przewodów. Dotychczas na rysunku pojawiał
się tylko jeden zespół przewodów.
Ścieżka zespołu przewodów
Zespół przewodów wykorzystuje obecnie ścieżkę ustawioną w części Folder biblioteki
na stronie Wyznaczanie trasy w Opcjach systemu.
Rysunki końcowego widoku
Można utworzyć rysunki końcowego widoku złączy przy użyciu kreatora. Patrz temat
Kreator komponentów Wyznaczania trasy na stronie 9-47.
SolidWorks Toolbox
Dodawanie części
Kreator Dodaj moje części został zastąpiony funkcją kliknięcia prawym przyciskiem,
przeciągnięcia i upuszczenia. Można tworzyć nowe foldery i dodawać własne części do
biblioteki SolidWorks Toolbox w taki sam sposób, jak w przypadku innych folderów w
Bibliotece projektu.
Standard chiński
Dodano standard GB (Guo Biao, czyli chiński) do biblioteki SolidWorks Toolbox,
Kreatora otworów oraz łączników Smart Fasteners.
9-50
Konfiguracja danych
Nowe okno dialogowe Konfiguracja danych ujednolica i upraszcza interfejs
dostosowywania biblioteki SolidWorks Toolbox. Można:
•
włączać standardy, łączniki i rozmiary, dodawać dostosowane właściwości,
ustawiać opcje domyślne i konfigurować łączniki Smart Fasteners w
jednym oknie dialogowym (dotychczas dostęp do niektórych elementów
odbywał się z menu Narzędzia, Opcje, Opcje danych, a do innych z menu
Toolbox, Konfiguracja przeglądarki Browser);
•
tworzyć z wyprzedzeniem pełnie zestawy łączników; wypełniać pliki
SolidWorks Toolbox, klikając narzędzie Utwórz konfiguracje lub Utwórz
część na karcie Wszystkie konfiguracje, która pojawia się po wybraniu
komponentów na karcie Zawartość.
Dodatkowo w przypadku środowisk wielu użytkowników obecnie w oknie dialogowym
Konfiguracja danych można ustawiać opcje kontroli dostępu. Nowe opcje obejmują:
Zezwalaj na edycję ulubionych oraz możliwość wyboru zastosowania ustawień
odrębnie dla każdego użytkownika albo globalnie dla wszystkich użytkowników.
Dostęp do nowego okna dialogowego można uzyskać, klikając Toolbox, Konfiguruj lub
Narzędzia, Opcje, Kreator otworów/Toolbox, Konfiguruj.
Patrz temat Konfiguracja danych w pomocy.
Wstawianie łączników
Podczas przeciągania łącznika Toolbox do złożenia wartości są obecnie ustawiane w
menedżerze właściwości PropertyManager zamiast w oknie dialogowym.
Odtwarzanie łączników
Pliki złożeń zawierają obecnie dane konieczne do odtworzenia łączników z biblioteki
SolidWorks Toolbox, jeżeli inny użytkownik otworzy plik złożenia, a odpowiednia część
lub konfiguracja nie zostanie znaleziona w bibliotece Toolbox tego użytkownika.
Ścieżka pliku Toolbox
Istnieje możliwość modyfikowania ścieżki dostępu do plików SolidWorks Toolbox ze
strony Kreator otworów/Toolbox w Opcjach systemu.
9-51
Znajdowanie i zamienianie tekstu w adnotacjach
Istnieje możliwość znajdowania i zamieniania tekstu w następujących adnotacjach w
dokumentach części, złożeń i rysunków:
•
Odnośniki
•
•
Pola odniesienia
•
Wymiary
•
Tolerancje położenia i kształtu
•
Objaśnienia otworów
•
Notatki
•
Symbole wykończenia powierzchni
•
Symbole spoiny
Należy kliknąć przycisk Znajdź i zamień adnotacje
(pasek narzędzi Utilities) lub
menu Utilities, Znajdź i zamień adnotacje, a następnie użyć menedżera właściwości
PropertyManager.
Znajdowanie, modyfikowanie i wygaszanie parametrów operacji
Narzędzia Znajdź operacje, Modyfikowanie operacji oraz Wygaś operacje obsługują
nowe parametry dla sfazowań, wyciągnięć, prostych i zmiennych zaokrągleń oraz
otworów prostych.
Malarz formatu
Istnieje możliwość kopiowania właściwości wizualnych i adnotacji z dokumentów części,
złożeń i rysunków do tego samego dokumentu lub do innych dokumentów. Można
kopiować takie właściwości, jak styl strzałki, styl czcionki, wysokość i właściwość
(pasek narzędzi Utilities)
przekreślenia. Należy kliknąć przycisk Malarz formatu
lub menu Utilities, Malarz formatu, a następnie postępować zgodnie z instrukcjami
dialogów.
Upraszczanie
Narzędzie Uprość
może wyszukiwać uproszczone operacje w oparciu o ich
objętość w częściach i złożeniach. W oknie dialogowym Uprość należy wybrać opcję
W oparciu o objętość. Aby znaleźć operacje uproszczone według typu operacji, należy
wybrać Parametr operacji.
9-52
Indeks
3D DXF 9-12
A
adnotacje
bloki 6-4
cofanie 6-18
czcionka 6-18
objaśnienia otworu 6-7
odnośniki 6-3
przenoszenie i kopiowanie 6-13
symbole bazy pomiarowej 6-5
tabele 6-14
widoki 6-2
znaczniki środka 6-4
aktualizacje 8-2, 9-10, 9-14
Aktualizuj PDMWorks 9-40
aktywacja licencji 8-2
analiza adaptacyjna 9-5
analiza belek 9-9
analiza grubości 9-11
analiza konstrukcji spawanych 9-9
animacje 1-3, 8-5, 9-3, 9-7
anty-alias 2-12
Application Programming Interfaces (API –
Interfejsy programowania
aplikacji) 8-3–8-5
arkusz blachy 7-1–7-6
odgięcia krawędzi 7-3
przycinanie narożnika 7-2
transformacja szkiców 7-6
zgięcia wyciągnięte po profilach 7-5
arkusze rysunku 5-3
automatyczna korekta 9-37
autoodzyskiwanie 1-2
autoodzyskiwanie dokumentu 1-2, 1-8
B
błędy 1-4
Biblioteka projektu 1-2
bloki 2-3–2-10, 6-4
geometria konstrukcyjna 2-5
lokalizacja początku układu
współrzędnych 2-3
opisywanie szczegółów 6-4
pas łańcuch 2-7
trakcja 2-5
utwórz ścieżkę 2-9
wyrównaj siatkę/początek układu
C
całkowite definiowanie szkicu 2-11
cieniowany z krawędziami 8-8
cofanie 1-8
adnotacje 6-18
szkice 2-12
wymiary 6-8
COSMOSFloWorks 8-5–8-7
animacje 8-5
chłodnica termoelektryczna 8-6
cienkie ścianki 8-7
kawitacja 8-5
materiały ortotropowe 8-6
sterowanie siatki 8-6
termostat 8-7
wilgotność względna 8-7
COSMOSMotion 9-3–9-4
animacja 9-3
eDrawings 9-3
ściany przenoszące obciążenia 9-4
scenariusze 9-4
Indeks-1
siły na kołach zębatych 9-3
SolidWorks Office Premium 9-3
symulacje w SolidWorks Animator 9-33
COSMOSWorks 9-4–9-9
analiza adaptacyjna 9-5
analiza belek 9-9
analiza konstrukcji spawanych 9-9
animacje 9-7
granica plastyczności 9-8
jakość siatki 9-7
obciążenia podążające 9-6
odległa masa 9-7
sensory 9-8
siły swobodnego obiektu 9-6
symetria cykliczna 9-6
widoki przekroju 9-8
wykresy otoczki 9-6
wykresy wyników 9-5
złącza łożyskowe 9-5
złącza śrubowe 9-5
złącza sprężynowe 9-8
czcionki 6-18
części wieloobiektowe 3-4
D
Design Checker. Patrz: SolidWorks Design
Checker
diagnostyka wiązania 4-8
DimXpert Wymiarów 6-9
dodaj do biblioteki 1-2
dodatki 9-2
dokumentacja 1-3
dostosowywanie
klawiatura 1-4
paski narzędzi 1-3, 9-2
DraftXpert Pochyleń 3-10
drukowanie
eDrawings 9-11
skróty klawiaturowe 1-4
drzewo operacji FeatureManager 1-4
DWGeditor 8-9
DXF/DWG 8-9
E
eDrawings 9-9–9-12
3D DXF 9-12
analiza grubości 9-11
COSMOSMotion 9-3
drukowanie 9-11
grubości linii 9-11
kolor papieru 9-9
lewy panel 9-10
Microsoft Office 9-12
obrazy 9-10
pomiar 9-10
sprawdzanie, czy istnieją
aktualizacje 9-10
stempel 9-9
warstwy 9-11
edytor sceny 9-23
ekran
przechwytywanie 1-7
wyświetlanie 1-9
eksport 8-9
etykiety widoku 6-18
F
FeatureXpert Operacji 3-6
FilletXpert Zaokrągleń 3-8
G
geometria, rozpoznawanie operacji 9-13
Grafiki RealView 8-8
granica plastyczności 9-8
grupy użytkowników 1-8
H
Harmonogram zadań SolidWorks 9-40
Harmonogram zadań. Patrz:
Harmonogram zadań
SolidWorks 9-40
I
import 8-9
informacje o wydajności 1-7
instalacja 1-3, 8-2
inteligentne komponenty 4-10
interfejs użytkownika 1-1–1-9
J
jednostki 1-9, 8-2
K
kamera, SolidWorks Animator 9-32
kanał kablowy, elastyczny 9-42
karta środowiska 9-24
koła pasowe 4-2
kołnierze 9-42
Indeks-2
kolory 1-3, 8-9, 9-9
komponenty
wybieranie 4-5
wyizoluj 4-4
końcowe widoki złączy 9-47, 9-50
konfiguracja danych 9-51
konfiguracje 4-11
konfiguracje „w użyciu” 4-11
konstrukcje spawane 8-10
kopia zapasowa 1-2
kopiowanie
elementy szkicu 2-10
pliki projektów 1-6
kreator instalacji SolidWorks 8-2
kreator kopiowania ustawień
dodatki 9-2
PDMWorks 9-15
kreator nauki weryfikacji 9-38
Kreator powierzchni 9-31
kreatory
biblioteki wyznaczania trasy 9-48
komponenty wyznaczania trasy 9-47
kopiowanie ustawień 9-2, 9-15
listy odcinków 9-48
opcje wyznaczania trasy 9-49
powierzchnia 9-28
przygotowanie siatki 9-28
krzywa, wiązanie z 4-8
L
linie wiodące 6-12
linie wiodące z uskokami 6-12
listy elementów konstrukcji
spawanej 8-10
łańcuchy 4-2
M
malarz formatu 9-52
manipulatory Patrz: PhotoWorks.
manipulatory patrz: PhotoWorks.
materiały 9-19–9-23
MateXpert Wiązań 4-8
menedżer instalacji SolidWorks 8-2
menedżer poleceń CommandManager 1-3
Menedżer wyboru SelectionManager 3-2
menu Widok 1-9
Microsoft Excel 6-14
Microsoft Office oraz eDrawings 9-12
N
narzędzie pomiaru 9-10
narzędzie stempla 9-9
narzędzie upraszczania 9-52
notatki 6-13
Nowe funkcje 1-3
nowe weryfikacje projektu 9-39
Nowości 1-8
numery seryjne 8-2
O
obciążenia podążające 9-6
obrazy 1-3, 1-7, 9-10
obrazy tła 1-3
obrazy trójwymiarowe (3D) 1-3
obróć
triada 1-8
widok 8-8
odgięcia krawędzi 7-3
odległa masa 9-7
odnośniki 6-3
odtwarzanie łączników 9-51
odzyskiwanie 1-2, 1-8
ściany przenoszące obciążenia 9-4
ścieżka, Toolbox 9-51
średnica, trasa 9-43
ogólne tabele 6-14
Okienko zadań 1-8
oświetlenie 8-8
opcje 1-4
czcionka adnotacji 6-18
eksport 8-9
etykiety widoku 6-18
importowanie wymiaru 8-9
jednostka 1-9
kolory systemowe 1-3
odnośniki 6-3
PhotoWorks 9-21
standardy 1-9
strzałki 6-2
szkicowanie 2-12
tabele 6-17
wymiary 5-2, 6-8, 6-18
wyświetlanie stycznych krawędzi 8-8
operacje 3-1–3-20
DraftXpert Pochyleń 3-10
FeatureWorks 9-13
Indeks-3
FeatureXpert Operacji 3-6
FilletXpert Zaokrągleń 3-8
powierzchnie według granicy 3-4
seria otworów 3-18
swobodne formowanie 3-14
wypełnienia powierzchni 3-20
opisywanie szczegółów 6-2–6-18
bloki 6-4
odnośniki 6-3
strzałki 6-2
widoki adnotacji 6-2
orientacja widoku, SolidWorks
Animator 9-36
otwieranie 1-6, 4-11
oznaczenia gwintu 4-11
P
Paleta widoków 1-8, 5-5
pasek przewijania 1-4
paski narzędzi 1-3, 9-2, 9-41
pasy
szkice 2-7
złożenia 4-2
PDMWorks Advanced Server 9-16
PDMWorks Standalone client. Patrz
PDMWorks Workgroup
Contributor
PDMWorks Triggers 9-16
PDMWorks Workgroup 9-14–9-18
autonomiczny klient 9-17
informacje o dokumencie 9-15
kreator kopiowania ustawień 9-15
pakiety Service Pack 9-14
PDMWorks Advanced Server 9-16
PDMWorks Triggers 9-16
PDMWorks Workgroup Contributor 9-17
PDMWorks Workgroup Viewer 9-17
pomoc 9-16
Porządkowanie PDMWorks 9-15
przełączanie przechowalni 9-17
uprawnienia projektu 9-16
wiele stref czasowych 9-15
wybieranie etykiet 9-16
wyszukiwanie 9-16
zaewidencjonowanie rysunków 9-14
PDMWorks Workgroup Contributor 9-17
PDMWorks Workgroup Viewer 9-16
PDMWorks. Patrz PDMWorks Workgroup
PhotoWorks 9-19–9-25
edytor sceny 9-23
karta środowiska 9-24
manipulatory 9-21
materiały 9-19
nowe i udoskonalone materiały 9-22
okno podglądu 9-26
opcje 9-21
organizacja materiałów 9-23
plik przenośny 9-23
wykończenie powierzchni 9-19
plik przenośny 1-6, 9-23
plik siatki NextEngine 9-29
pliki PDF 8-9
pliki zip 1-6
pobieranie 8-2
początki układów współrzędnych 2-3
podstawy 1-1–1-9
podzespoły elastyczne 4-11
pokazywanie wiązań 4-8
pomoc
dodatki 9-2
PDMWorks 9-16
pomocnicze linie wymiaru 6-7
powierzchnie według granicy 3-4
przełożenia przekładni zębatych 4-7
przebudowywanie 1-4
przerwania 5-2
Przewodnik szybkiego startu 1-3
przycinanie narożnika 7-2
przytnij elementy 2-2
punkt połączenia 9-46
punkty środkowe 2-12
R
regulacja numeryczna 1-6
regulatory tarczowe 1-6
relacje
kopiowanie 2-10
punkty środkowe 2-12
trakcja 2-6
równa krzywizna 2-2
rysunki 5-2–5-5
arkusze 5-3
przerwania 5-2
zaewidencjonowanie 9-14
Indeks-4
S
scalanie punktu końcowego 8-9
scalanie standardów 9-38
ScanTo3D 9-27–9-32
dane siatki i chmury punktów 9-27
Kreator powierzchni 9-31
Kreator przygotowania siatki 9-29
opis ogólny procesu 9-28
plik siatki NextEngine 9-29
seria otworów 3-18
siły na kołach zębatych 9-3
siły swobodnego obiektu 9-6
siatka
jakość 9-7
Kreator przygotowania 9-29
sterowanie 8-6
skala krzywizny 2-15
SketchXpert Szkiców 2-13
skróty 1-4
SolidWorks Animator 9-32–9-36
blokowanie pozycji kamery 9-34
COSMOSMotion 9-3
orientacja widoku 9-36
sterowanie kamerą 9-32
symulacje COSMOSMotion 9-33
wiązanie z krzywą 9-35
wyłącz tworzenie kluczy widoku 9-34
SolidWorks Design Checker 9-37–9-40
automatyczna korekta 9-37
Harmonogram zadań 9-40
kreator nauki weryfikacji 9-38
niestandardowe otwory 9-39
scalanie standardów 9-38
sprawdzanie pisowni 9-39
strona powitalna 9-40
SolidWorks Explorer 8-10
SolidWorks Office Premium 9-3
SolidWorks Routing (Wyznaczanie
trasy) 9-41–9-50
Automatyczna trasa 9-42
biblioteki 9-48
długość końcówki 9-43
elastyczny kanał kablowy 9-42
kołnierze 9-42
komponenty 9-47
listy odcinków 9-48
opcje 9-49
paski narzędzi 9-41
rysunki końcowego widoku 9-47, 9-50
Szybkie porady 9-43
tworzenie trasy bez przygotowania 9-46
zespoły przewodów 9-50
zmiana średnicy trasy 9-43
SolidWorks Toolbox 9-50–9-51
dodawanie części 9-50
konfiguracja danych 9-51
odtwarzanie łączników 9-51
ścieżka pliku 9-51
standard chiński 9-50
SolidWorks Utilities 9-11, 9-52
splajny 2-15–2-17
Menedżer właściwości
PropertyManager 2-17
uchwyty wielkości i kierunku 2-15
wieloboki kontroli 2-18
sprawdzanie, czy istnieją aktualizacje 8-2,
9-10
stan, wiązanie 4-9
standard chiński 9-50
standard GB 6-6
standardy 1-9, 8-2, 9-50
standardy wymiarowania 6-6
widoki szczegółów 6-6
strzałki 6-2
suwaki 1-6
swobodne formowania 3-14
szablony
domyślne jednostki i standard 1-9
tabele 6-14
szkicowanie 2-1–2-18
bloki. Patrz: bloki
całkowite definiowanie szkicu 2-11
kopiuj elementy 2-10
orientacja 2-12
przedefiniowany 2-13
splajny 2-15
szkicowanie trójwymiarowe (3D) 2-2
Szybkie odwołania 1-3
szyki 2-11
szyki kołowe ze szkicu 2-11
szyki liniowe ze szkicu 2-11
Indeks-5
T
tabele 6-14–6-17
Microsoft Excel 6-14
ogólne 6-14
przyciąganie 6-14
szablony 6-14
tabele otworów 6-14
tabele poprawek 6-17
wybieranie 6-14
tabele otworów 6-14–6-15
precyzja lokalizacji 6-15
wiele widoków 6-16
wymiary bazujące 6-15
tabele poprawek 6-17
termostat 8-7
trakcja 2-6
transport 1-6
triada 1-8
tryb pełnego ekranu 1-9
U
utwórz ścieżkę 2-9
W
Web Portal. Patrz PDMWorks Workgroup
Viewer
wiązania 4-6–4-9
mechanizmy zębatkowe 4-6
objaśnienia 4-8
przełożenia przekładni zębatych 4-7
tryb wielokrotny 4-7
widok 4-8
wymuszanie 4-8
z krzywą 4-8
wiązania mechanizmów zębatkowych 4-6
wiązanie z krzywą 9-35
widoki
obróć 8-8
przekrój 5-4
przerwane 5-2
względne 5-3
widoki przekroju
COSMOSWorks 9-8
Paleta widoków 5-4
widoki rysunku
Paleta widoków 5-5
usuwanie 5-2
widoki przekroju 5-4
widoki względne 5-3
widoki szczegółów 6-6
widoki względne 5-3
wieloboki kontroli 2-18
wielo-wiązania 4-7
wilgotność względna 8-7
wyłącz tworzenie kluczy widoku 9-34
Wybierz inny 1-7
wybór przecinający 4-5
wybór przez ściany 3-4
wyizoluj 4-4
wykończenie powierzchni. Patrz:
PhotoWorks.
wykresy otoczki 9-6
wymiary 6-7–6-8, 7-6
blokowanie 6-8
cofanie 6-8
DimXpert Wymiarów 6-9
kopiowanie 2-10
opcje 5-2, 6-8, 6-18
pomocnicze linie wymiaru 6-7
przeciąganie 6-7
przyciąganie 6-8, 6-18
wymiary ułamkowe 6-8
wymiary ułamkowe 6-8
wymuszanie wiązań 4-8
wyświetlanie 8-8
drzewo operacji FeatureManager 1-4
Grafiki RealView 8-8
oświetlenie 8-8
wyświetlanie stycznych krawędzi 8-8
wypełnienia powierzchni 3-20
wyrównaj siatkę/początek układu
wyrównanie tekstu 6-17
wyrównanie, tekst 6-17
wyszukiwanie, PDMWorks
Workgroup 9-16
Wyznaczanie trasy. Patrz: SolidWorks
Routing (Wyznaczanie trasy)
X
Xpert operacji 3-6–3-13
Z
złącza łożyskowe 9-5
złącza śrubowe 9-5
złącza sprężynowe 9-8
złożenia
elastyczne 4-11
Indeks-6
operacja Pas/Łańcuch 4-2
otwórz część w 4-11
oznaczenia gwintu w 4-11
wybór przecinający w 4-5
wyizoluj komponenty 4-4
zablokuj
pozycja kamery 9-34
wymiary 6-8
zapisywanie
notyfikacja 1-2
okno dialogowe 1-6
zgięcia wyciągnięte po profilach 7-5
znajdowanie
parametry operacji 9-52
tekst adnotacji 9-52
zwiń elementy 1-4
Indeks-7
