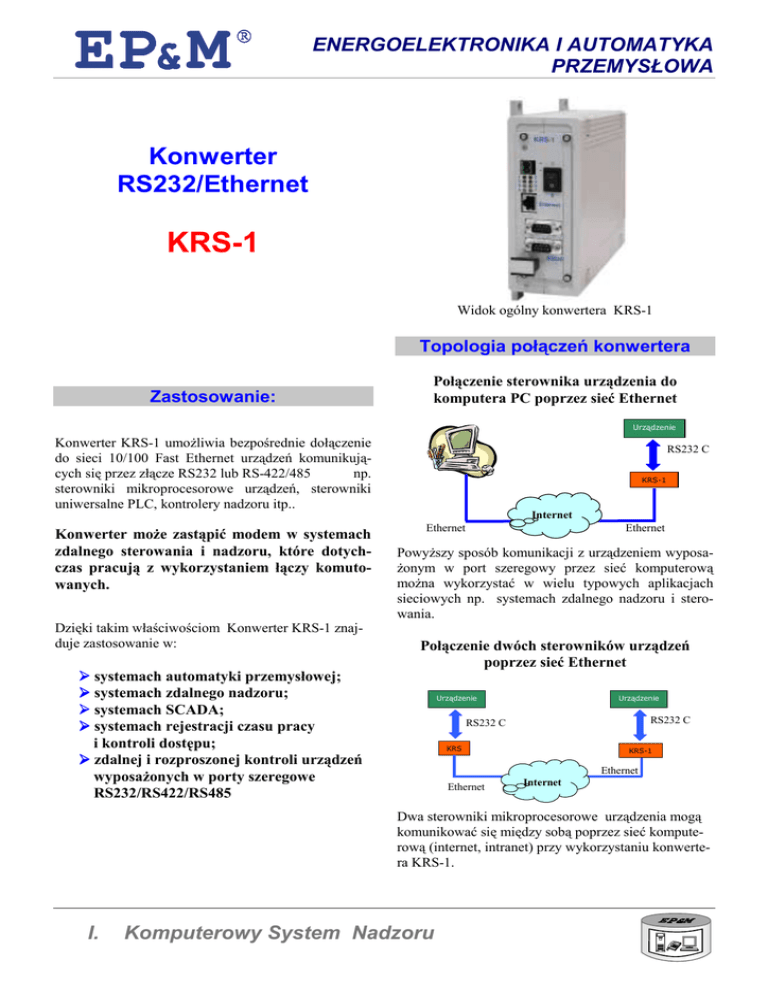

Konwerter RS232/Ethernet - Electronic Power And Market Sp. z o.o.

Konwerter RS232/Ethernet - Electronic Power And Market Sp. z o.o.

ENERGOELEKTRONIKA I AUTOMATYKA
PRZEMYSŁOWA
Konwerter
RS232/Ethernet
KRS-1
Widok ogólny konwertera KRS-1
Topologia połączeń konwertera
Zastosowanie:
Połączenie sterownika urządzenia do
komputera PC poprzez sieć Ethernet
Urządzenie
Konwerter KRS-1 umożliwia bezpośrednie dołączenie
do sieci 10/100 Fast Ethernet urządzeń komunikujących się przez złącze RS232 lub RS-422/485
np.
sterowniki mikroprocesorowe urządzeń, sterowniki
uniwersalne PLC, kontrolery nadzoru itp..
Konwerter może zastąpić modem w systemach
zdalnego sterowania i nadzoru, które dotychczas pracują z wykorzystaniem łączy komutowanych.
Dzięki takim właściwościom Konwerter KRS-1 znajduje zastosowanie w:
! systemach automatyki przemysłowej;
! systemach zdalnego nadzoru;
! systemach SCADA;
! systemach rejestracji czasu pracy
i kontroli dostępu;
! zdalnej i rozproszonej kontroli urządzeń
wyposażonych w porty szeregowe
RS232/RS422/RS485
RS232 C
KRS-1
Internet
Ethernet
Ethernet
Powyższy sposób komunikacji z urządzeniem wyposażonym w port szeregowy przez sieć komputerową
można wykorzystać w wielu typowych aplikacjach
sieciowych np. systemach zdalnego nadzoru i sterowania.
Połączenie dwóch sterowników urządzeń
poprzez sieć Ethernet
Urządzenie
Urządzenie
RS232 C
RS232 C
KRS
KRS-1
Ethernet
Ethernet
Internet
Dwa sterowniki mikroprocesorowe urządzenia mogą
komunikować się między sobą poprzez sieć komputerową (internet, intranet) przy wykorzystaniu konwertera KRS-1.
I.
Komputerowy System Nadzoru
Konwerter RS232/Ethernet typu KRS-1
PODSTAWOWE ZALETY
Zastosowanie konwertera KRS-1 umożliwia tworzenie
aplikacji które charakteryzują się:
!
!
!
!
dużą szybkością przesyłania danych
(możliwość przesyłania dużej ilości danych);
możliwością utrzymywania połączeń on-line
z urządzeniami (łącze stałe);
integracją z siecią TCP/IP;
możliwość zastosowania do systemów zdalnego nadzoru i sterowania dotychczas pracujących z wykorzystaniem łączy komutowanych
(konwerter zastąpi modem bez konieczności
modyfikacji oprogramowania sterowników
urządzeń).
WŁAŚCIWE FUNKCJONOWANIE
Konwerter KRS-1 jest samodzielnym urządzeniem
zasilanym napięciem stałym 48V (opcjonalnie 24V i
60V). Umieszczonym jest w obudowie przystosowanej
do zamontowania na ścianie lub w urządzeniu. Standardowo konwerter jest wyposażony w interfejs
RS232C do podłączenia sterownika urządzenia.
Opcjonalnie konwerter może być wyposażony w interfejs RS422/RS485.
ZASADA DZIAŁANIA
W podstawowej wersji konwerter KRS-1 jest sterownikiem wejścia/wyjścia wzbogaconym o protokół
TCP/IP. KRS-1 oprawia w pakiety TCP/IP dane pochodzące z portu szeregowego. Pakiety te są następnie
przesyłane za pomocą protokołu TCP/IP do określonego HOSTA.
Komunikacja odbywa się analogicznie od strony sieci
do urządzenia podłączonego do portu szeregowego.
Zdalny dostęp i sterownie urządzeniem może również
odbywać się za pomocą następujących protokołów:
UDP, HTTP, Telnet i opcjonalnie SNMP.
KORZYŚCI STOSOWANIA PROTOKOŁÓW
TCP/IP
! TCP/IP stanowi ogólnoświatowy standard łączący
różne sieci. Oznacza to, że datagramy zawierające
dane zebrane z lub przeznaczone do portu szeregowego mogą być przesłane do dowolnego typu sieci,
nawet poza podłączoną sieć Ethernet.
! TCP/IP jako protokół transmisji umożliwia efektywne sterowanie i monitorowanie urządzenia szeregowego znajdującego się w dowolnym miejscu na
świecie za pomocą odpowiedniego programu użytkowego.
! Jest to standard stosowany od dłuższego czasu,
charakteryzujący się szybkim wzrostem w czasie
ostatniej dekady.
! TCP/IP obejmuje takie protokoły jak:
! BootP, który może być stosowany przez
urządzenie, aby uzyskać informacje o jego
adresie IP i jego środowisku,
! TFTP, który może być stosowany przez
urządzenie, aby otrzymać dane konfiguracyjne.
PARAMETRY TECHNICZNE
Wymiary
Waga
Napięcie zasilania
Typ portu szeregowego
Prędkość portu szeregowego
Parzystość
Rozmiar danych
Kontrola przepływy
Typ sieci
Protokoły sieciowe
Rozmiar danych
60mmx200mmx160mm
260g
48 V DC opcjonalnie 24 i 60 V
RS232 C, , RS485/422
300, 600, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600
bps
Brak, Parzyste, Nieparzyste
7,8
Brak, CTS/RTS/ xon/xoff
Ethernet - RJ 45
TCP/IP, BootP, TFTP, ICMP, ARP, SNMP (MIB-II), Telnet,
FTP, HTTP, DNS
1024 bajtów
ELECTRONIC POWER & MARKET Sp. z o.o.
BIURO HANDLOWE
: 78-400 Szczecinek, ul. Junacka 7, tel./fax: (0-94) 372 39 09, 372 36 00
ZAKŁAD PRODUKCYJNY : 78-400 Szczecinek, ul. 1 Maja 59, tel./fax: (0-94) 374 08 90, 372 39 09, 372 49 13
