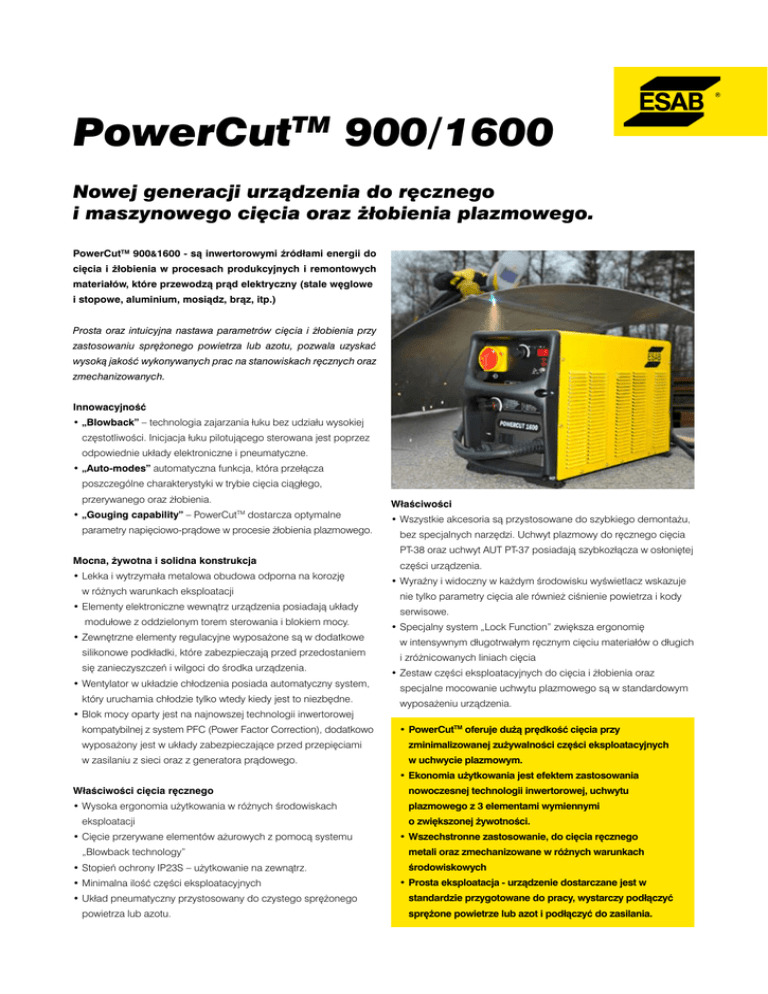

PowerCutTM 900/1600 - Dob

PowerCutTM 900/1600
Nowej generacji urzàdzenia do r´cznego
i maszynowego ci´cia oraz ˝łobienia plazmowego.
PowerCutTM 900&1600 - sà inwertorowymi êródłami energii do
ci´cia i ˝łobienia w procesach produkcyjnych i remontowych
materiałów, które przewodzà pràd elektryczny (stale w´glowe
i stopowe, aluminium, mosiàdz, bràz, itp.)
Prosta oraz intuicyjna nastawa parametrów ci´cia i ˝łobienia przy
zastosowaniu spr´˝onego powietrza lub azotu, pozwala uzyskaç
wysokà jakoÊç wykonywanych prac na stanowiskach r´cznych oraz
zmechanizowanych.
InnowacyjnoÊç
•„Blowback” – technologia zajarzania łuku bez udziału wysokiej
cz´stotliwoÊci. Inicjacja łuku pilotujàcego sterowana jest poprzez
odpowiednie układy elektroniczne i pneumatyczne.
•„Auto-modes” automatyczna funkcja, która przełàcza
poszczególne charakterystyki w trybie ci´cia ciàgłego,
przerywanego oraz ˝łobienia.
•„Gouging capability” – PowerCutTM dostarcza optymalne
parametry napi´ciowo-pràdowe w procesie ˝łobienia plazmowego.
Mocna, ˝ywotna i solidna konstrukcja
•Lekka i wytrzymała metalowa obudowa odporna na korozj´
w ró˝nych warunkach eksploatacji
•Elementy elektroniczne wewnàtrz urzàdzenia posiadajà układy
modułowe z oddzielonym torem sterowania i blokiem mocy.
•Zewn´trzne elementy regulacyjne wyposa˝one sà w dodatkowe
silikonowe podkładki, które zabezpieczajà przed przedostaniem
si´ zanieczyszczeƒ i wilgoci do Êrodka urzàdzenia.
•Wentylator w układzie chłodzenia posiada automatyczny system,
który uruchamia chłodzie tylko wtedy kiedy jest to niezb´dne.
•Blok mocy oparty jest na najnowszej technologii inwertorowej kompatybilnej z system PFC (Power Factor Correction), dodatkowo wyposa˝ony jest w układy zabezpieczajàce przed przepi´ciami
w zasilaniu z sieci oraz z generatora pràdowego.
WłaÊciwoÊci
•Wszystkie akcesoria sà przystosowane do szybkiego demonta˝u,
bez specjalnych narz´dzi. Uchwyt plazmowy do r´cznego ci´cia
PT-38 oraz uchwyt AUT PT-37 posiadajà szybkozłàcza w osłoni´tej
cz´Êci urzàdzenia.
•Wyraêny i widoczny w ka˝dym Êrodowisku wyÊwietlacz wskazuje
nie tylko parametry ci´cia ale równie˝ ciÊnienie powietrza i kody
serwisowe.
•Specjalny system „Lock Function” zwi´ksza ergonomi´
w intensywnym długotrwałym r´cznym ci´ciu materiałów o długich
i zró˝nicowanych liniach ci´cia
•Zestaw cz´Êci eksploatacyjnych do ci´cia i ˝łobienia oraz
specjalne mocowanie uchwytu plazmowego sà w standardowym
wyposa˝eniu urzàdzenia.
• PowerCutTM oferuje du˝à pr´dkoÊç ci´cia przy
zminimalizowanej zu˝ywalnoÊci cz´Êci eksploatacyjnych
w uchwycie plazmowym.
• Ekonomia u˝ytkowania jest efektem zastosowania
WłaÊciwoÊci ci´cia r´cznego
nowoczesnej technologii inwertorowej, uchwytu
•Wysoka ergonomia u˝ytkowania w ró˝nych Êrodowiskach
plazmowego z 3 elementami wymiennymi
eksploatacji
•Ci´cie przerywane elementów a˝urowych z pomocà systemu
„Blowback technology”
•Stopieƒ ochrony IP23S – u˝ytkowanie na zewnàtrz.
•Minimalna iloÊç cz´Êci eksploatacyjnych
o zwi´kszonej ˝ywotnoÊci.
• Wszechstronne zastosowanie, do ci´cia r´cznego
metali oraz zmechanizowane w ró˝nych warunkach
Êrodowiskowych
• Prosta eksploatacja - urzàdzenie dostarczane jest w
•Układ pneumatyczny przystosowany do czystego spr´˝onego
standardzie przygotowane do pracy, wystarczy podłàczyç
powietrza lub azotu.
spr´˝one powietrze lub azot i podłàczyç do zasilania.
PowerCutTM 900
InnowacyjnoÊç w ci´ciu plazmowym
Dane techniczne:
Parametry zasilania, V/Hz
400 3ph 50/60 (+/-15%)
Bezpiecznik (zwłoczny), A 13
Przewód zasilajàcy, Ø
4 x 4 mm²
Znamionowe parametry ci´cia
Cykl pracy 60%, A/V
60/120
Cykl pracy 100%, A/V 50/120
Zakres pràdu, A
20 - 60
Współczynnik mocy
0,72
SprawnoÊç, %
0,89
PowerCutTM 900
Napi´cie stanu jałowego, V
280
Spr´˝one powietrze, l/min / bar 236 / 6.2
Wymiary WxSxD, mm
379x322x630
Masa, kg
32
Temperatura pracy, °C -10 do +40
Zasilanie z generatora, kW 12
Stopieƒ ochrony
IP 23S
Parametry ci´cia: pr´dkoÊç / gruboÊç
Parametry ci´cia, stali w´glowej
Ci´cie jakoÊciowe, mm
22
Ci´cie rozdzielajàce, mm 32
Ci´cie zmechanizowane, mm
13
m/mm
m/mm
3,0
2,5
2,0
1,5
1,0
0,5
0
3,0
2,5
2,0
1,5
1,0
0,5
0
Stal w´glowa
0 10
20 mm 30 mm 40
m/mm
Aluminium
0 10
20 mm 30 40
3,0
2,5
2,0
1,5
1,0
0,5
0
Stal wysokostopowa
0 10
20 mm 30 Cz´Êci eksploatacyjne uchwytu PT-38
Dane do zamówienia
PowerCutTM 900 z uchwytem PT-38, 7.6m
0558008136
PowerCutTM 900 bez uchwytu
0558008135
Dostawa obejmuje:
Dyfuzor, izolator
0558005217
Elektroda
0558005220
Dysza 60A
0558008417
Osłona ceramiczna
0558008094
Przewód masowy z zaciskiem 7,5m
Przewód zasilajàcy z wtyczkà 400V/32A 5m
Króçce - szybkozłàcza do powietrza
Wyposa˝enie „startowe” cz´Êci eksploatacyjnych
Instrukcja obsługi DTR
Dodatkowe wyposa˝enie
Zestaw cz´Êci do uchwytu PT-38, 60A
0558008419
Rotametr do pomiaru przepływu powietrza
0558000739
Cyrkiel „Deluxe max” Êrednica do 106cm
0558003258
Cyrkiel „Basic” Êrednica 44.5 do 70cm 0558002675
Zestaw zabezpieczajàcy palnik
0558007897
Wózek transportowy
0558007898
PT-38 uchwyt plazmowy, 15.2m
0558006787
Osłona z prowadnicà
0558008562
Dysza 40A (specjalna)
0558007682
Osłona do ˝łobienia
0558008591
Dysza do ˝łobienia
0558008588
40
PowerCutTM 1600
InnowacyjnoÊç w ci´ciu plazmowym
Dane techniczne:
Parametry zasilania, V/Hz
400 3ph 50/60 (+/-15%)
Bezpiecznik (zwłoczny), A 25
Przewód zasilajàcy, Ø
4 x 6 mm²
Znamionowe parametry ci´cia
Cykl pracy 60%, A/V
90/115
Cykl pracy 100%, A/V 70/115
Zakres pràdu, A
20 - 90
Współczynnik mocy
0,72
SprawnoÊç, %
0,89
Napi´cie stanu jałowego, V
280
Spr´˝one powietrze, l/min / bar 236 / 6.2
PowerCut ™1600 zestaw
z wózkiem transportowym
Parametry ci´cia: pr´dkoÊç / gruboÊç
Wymiary WxSxD, mm
379x322x706
Masa, kg
41
m/mm
Temperatura pracy, °C -10 do +40
Zasilanie z generatora, kW 20
Stopieƒ ochrony
IP 23S
Parametry ci´cia, stali w´glowej
Ci´cie jakoÊciowe, mm
38
Ci´cie rozdzielajàce, mm 45
Ci´cie zmechanizowane, mm
19
5,0
4,5
4,0
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0
m/mm
Stal w´glowa
0 10
20 30 mm 40
5,0
4,5
4,0
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0
m/mm
Aluminium
0 10
20 30 mm 40
5,0
4,5
4,0
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0
Stal wysokostopowa
0 10
Cz´Êci eksploatacyjne uchwytu PT-38
Dane do zamówienia
PowerCutTM 1600 z uchwytem PT-38, 7.6m
0558007235
PowerCut
0558007234
TM
1600 bez uchwytu
Dostawa obejmuje:
Przewód masowy z zaciskiem 7,5m
Przewód zasilajàcy z wtyczkà 400V/32A 5m
Dyfuzor, izolator
0558004870
Elektroda
0558005220
Dysza 90A
0558007680
Osłona ceramiczna
0558008094
Króçce - szybkozłàcza do powietrza
Wyposa˝enie „startowe” czÊci eksploatacyjnych
Instrukcja obsługi DTR
Dodatkowe wyposa˝enie
Zestaw cz´Êci do uchwytu PT-38, 90A
0558007640
Rotametr do pomiaru przepływu powietrza
0558000739
Cyrkiel „Deluxe max” Êrednica do 106cm
0558003258
Cyrkiel „Basic” Êrednica 44.5 do 70cm 0558002675
Zestaw zabezpieczajàcy palnik
0558007897
Wózek transportowy
0558007898
PT-38 uchwyt plazmowy, 15.2m
0558006787
Osłona z prowadnicà
0558006614
Osłona do ˝łobienia
0558008186
Dysza do ˝łobienia
0558007681
20 30 mm 40
PowerCutTM 900/1600
Systemy ci´cia na stanowiska zmechanizowanych
Urzàdzenia PowerCutTM dzi´ki swojej nowoczesnej konstrukcji oraz
szybkiej adaptacji przeznaczone sà równie˝ do ci´cia ró˝nych
metali na dowolnych stanowiska zmechanizowanych z systemem
sterowania typu CNC.
Dodatkowe akcesoria adaptacyjne dotyczà głównie odpowiednich
elementów do podłàczenia êródła energii do dowolnego systemu
mechanicznego CNC oraz zastosowanie uchwytu z mocowaniem
w suporcie prowadzàcym. Uchwyty posiadajà szybkozłàcza, stàd
te˝ zmiana procesu ci´cia r´cznego na maszynowy odbywa si´ bez
jakichkolwiek dodatkowych narz´dzi.
Do ci´cia metali na stanowiskach zmechanizowanych podobnie jak
w przypadku ci´cia r´cznego u˝ywane jest czyste spr´˝one powietrze lub
azot, który zalecany jest przede wszystkim do ci´cia stali wysokostopowej
w celu uzyskania wysokojakoÊciowej powierzchni ci´cia.
Parametry ci´cia mechanicznego
Akcesoria do stanowisk zmechanizowanych
PowerCutTM 900
Przewód sterowania CNC 15.2m
0558004215
Zestaw przyłàczeniowy „Plug N Play”
0558007885
Zewn´trzny przycisk sterowania 7,6m
0558008349
PT-37 uchwyt AUT 7.6m
0558004896
PT-37 uchwyt AUT 7,6m z listwà z´batà
0558004897
* Podane parametry ci´cia dotyczà stali w´glowej PT-37 uchwyt AUT 15.2m
0558004862
przy u˝yciu spr´˝onego powietrza.
PT-37 uchwyt AUT 15,2m z listwà z´batà
0558004863
Gniazdo uchwytu plazmowego AUT
0558005926
Ci´cie zmechanizowane, mm
13
PowerCutTM 1600
Ci´cie zmechanizowane, mm
19
* Cz´Êci eksploatacyjne (dysza, elektroda, osłona ceramiczna itd.) do uchwytów maszynowych PT 37 stosowane sà takie same ja w przypadku uchwytów r´cznych PT 38
Zestaw przyłàczeniowy „Plug N Play"
Gniazdo uchwytu plazmowego AUT
Przewód CNC
ESAB Sp. z o. o.
ul. ˚elazna 9
40-952 Katowice
NIP 634-00-23-457
e-mail: [email protected]
www.esab.pl
Zewn´trzny przycisk sterowania
Biuro Handlowe:
ul. Chorzowska 108
40–101 Katowice
tel. +48 32 351 11 00
fax +48 32 351 11 20
Uchwyt AUT PT-37 z listwà zembatà
KRS 0000176578
Sàd Rejonowy
w Katowicach
Kapita∏ zak∏adowy
16 186 000 PLN
