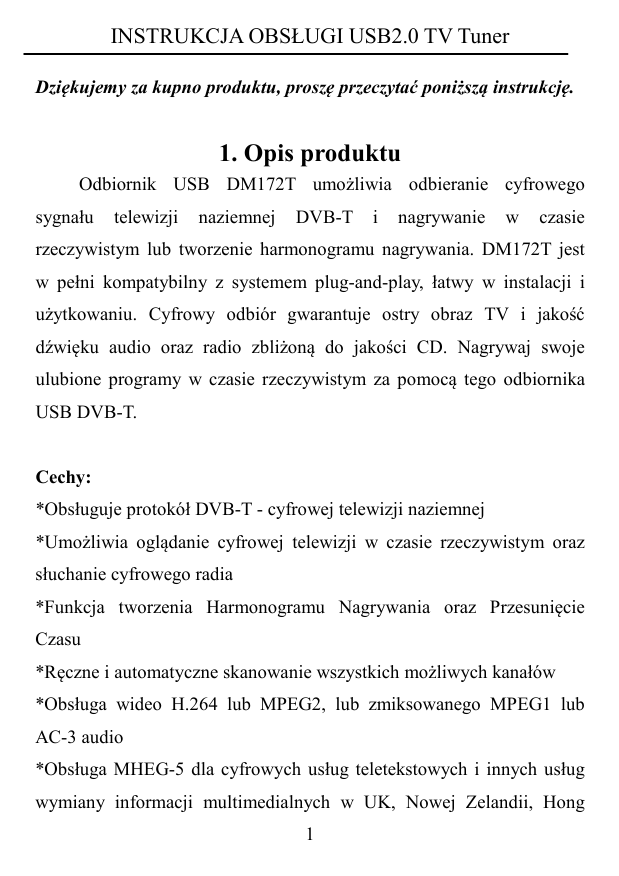

INSTRUKCJA OBSŁUGI USB2.0 TV Tuner
Dziękujemy za kupno produktu, proszę przeczytać poniższą instrukcję.
1. Opis produktu
Odbiornik USB DM172T umożliwia odbieranie cyfrowego
sygnału
telewizji
naziemnej
DVB-T
i
nagrywanie
w
czasie
rzeczywistym lub tworzenie harmonogramu nagrywania. DM172T jest
w pełni kompatybilny z systemem plug-and-play, łatwy w instalacji i
użytkowaniu. Cyfrowy odbiór gwarantuje ostry obraz TV i jakość
dźwięku audio oraz radio zbliżoną do jakości CD. Nagrywaj swoje
ulubione programy w czasie rzeczywistym za pomocą tego odbiornika
USB DVB-T.
Cechy:
*Obsługuje protokół DVB-T - cyfrowej telewizji naziemnej
*Umożliwia oglądanie cyfrowej telewizji w czasie rzeczywistym oraz
słuchanie cyfrowego radia
*Funkcja tworzenia Harmonogramu Nagrywania oraz Przesunięcie
Czasu
*Ręczne i automatyczne skanowanie wszystkich możliwych kanałów
*Obsługa wideo H.264 lub MPEG2, lub zmiksowanego MPEG1 lub
AC-3 audio
*Obsługa MHEG-5 dla cyfrowych usług teletekstowych i innych usług
wymiany informacji multimedialnych w UK, Nowej Zelandii, Hong
1
INSTRUKCJA OBSŁUGI USB2.0 TV Tuner
Kongu, oraz innych państw europejskich i azjatyckich.
*Współpracuje
z
Elektronicznym
Przewodnikiem
Programów
(Electronic Program Guide) oraz z Teletextem
*Posiada funkcję dekodowania napisów.
Specyfikacja produktu
*Wejście: antena 75 Ohm Coaxial RF (konektor żeński) jack
*Wyjście: USB2.0
*Temperatura pracy: od 0° do 50° C
*Zasięg anteny: 174 MHz ~230MHz, 470 MHz~862 MHz
*Wymiary urządzenia: 88x26x16 mm
*Wymiary opakowania: 175x125x40 mm
*Masa netto: 30g
*Masa brutto: 250 g
*Zasilanie: 5V poprzez USB
*Pobór mocy: mniej niż 2W
2. Wymagania systemowe
*Pentium IV lub AMD Athlon 1.4GHz lub lepszy, zalecany P4 1.8GHz
*256 MB pamięci lub więcej (zalecane 512 MB)
*Zainstalowany Direct 9.0c lub nowszy
*100MB
wolnego
miejsca
na
dysku
2
twardym
dla
instalacji
INSTRUKCJA OBSŁUGI USB2.0 TV Tuner
oprogramowania
*Kompatybilna karta dźwiękowa/chipset AC97
*Dostępny interfejs USB 2.0
*System Operacyjny: Windows XP / Vista / Windows 7
*Cyfrowa antena TV.
3. Zawartość opakowania
*Odbiornik USB DM172T DVB-T
1 sztuka
*Pilot zdalnego sterowania
1 sztuka
*Antena DVB-T
1 sztuka
*Instrukcja obsługi
1 sztuka
*CD ze sterownikami i aplikacją
1 sztuka
Uwaga: Powyższa lista jest tylko punktem odniesienia, jej zawartość
może się zmienić bez powiadamiania.
4. Instalacja sterowników i aplikacji
Uwaga: Przykład instalacja był przeprowadzany na angielskiej wersji
systemu Windows XP, na innym systemie mogą występować drobne
różnice.
4.1 Instalacja sterowników
Po włożeniu odbiornika USB DM172T DVB-T do portu USB, wejdź
do folderu “Driver” znajdującego się na płycie CD i uruchom plik
DrvInstall.exe.
3
INSTRUKCJA OBSŁUGI USB2.0 TV Tuner
Pojawi się następujące okno, naciśnij „Next”.
Naciśnij „Next”:
Naciśnij „Finish”.
4
INSTRUKCJA OBSŁUGI USB2.0 TV Tuner
Uwaga: Po instalacji sterowników zrestartuj komputer.
4.2 Instalacja aplikacji
Uruchom plik SETUP.EXE w folderze „Application” na płycie CD,
wybierz język i naciśnij „Next”, pojawi się następujące okno, na którym
naciśnij „Next”.
5
INSTRUKCJA OBSŁUGI USB2.0 TV Tuner
Naciśnij “Yes”：
Wpisz nazwę użytkownika i klucz z pliku „sn.txt” i naciśnij „Next”：
Naciśnij “Next”：
6
INSTRUKCJA OBSŁUGI USB2.0 TV Tuner
Naciśnij “Next”:
Gdy pojawi się następujące okno naciśnij „Finish”.
7
INSTRUKCJA OBSŁUGI USB2.0 TV Tuner
5. Obsługa aplikacji
W oknie głównym programu znajduje się kilka zakładek.
Pierwsza z nich „TV” powoduje wejście w menu oglądania TV.
Wyświetlany jest tutaj aktualny kanał, jego nazwa i moc odbieranego
sygnału. Dostępne są tutaj następujące opcje: Full Screen (tryb
pełnoekranowy), EPG (wejście w menu EPG), Channels (wyświetlenie
listy kanałów z podglądem programu i możliwością zmiany nazw i
kolejności), Recorded TV (menu nagrywania – wybór folderu i kanału
nagrywania, opcje nagrywania na płytę), Schedule (menu tworzenia
harmonogramu
nagrywania
–
możliwość
dodawania/edytowania
nagrania), Teletext (wyświetla teletext) oraz Settings (możliwość
zresetowania wykrytych kanałów, edytowania nazw i kolejności kanałów,
ustawienia napisów/audio/standardu video/EPG/przesunięcia czasu,
8
INSTRUKCJA OBSŁUGI USB2.0 TV Tuner
import i eksport listy kanałów).
W drugiej zakładce „Picture” mamy możliwość przeglądania zapisanych
zdjęć, realizowania pokazu slajdów, drukowania, edytowania i
nagrywania na CD.
Trzecia zakładka „Radio” umożliwia słuchania cyfrowego radia. Można
tutaj m.in. zeskanować częstotliwości w poszukiwaniu stacji, zapisywać
stacje, zmieniać ich nazwy. W opcjach Settings można ustawić
urządzenie do odbierania radia, krok skanowania częstotliwości oraz
miejsce zapisu nagrań.
W zakładce „Video” mamy możliwość ustawienia opcji nagrywania
wideo oraz ustawień urządzenia odbierającego. Wyświetlana jest
również lista nagrań oraz możliwość nagrania ich na płytę CD.
Następna zakładka „To Go” umożliwia synchronizację programu z
urządzeniem mobilnym.
W ostatniej zakładcę „Settings” dostępne są opcje ustawień TV oraz
wideo dostępne również z poprzednio wymienionych menu, oraz
ustawienia pokazu slajdów i ogólne ustawienia programu (opcje
nagrywania na CD, drukowania, miejsca przechowywania nagrań i zdjęć
oraz opcje wyświetlania obrazu.
Na górze i na dole ekranu wyświetlane są paski menu umożliwiające
szybką zmianę ustawień w danej kategorii oraz nawigowanie po
stronach menu.
