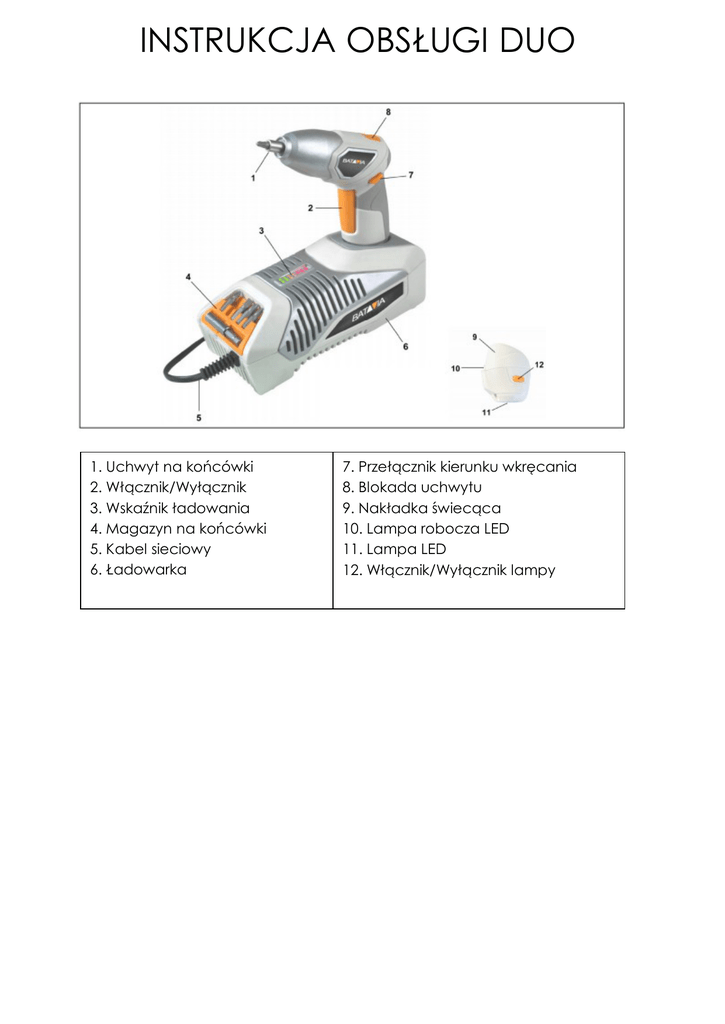

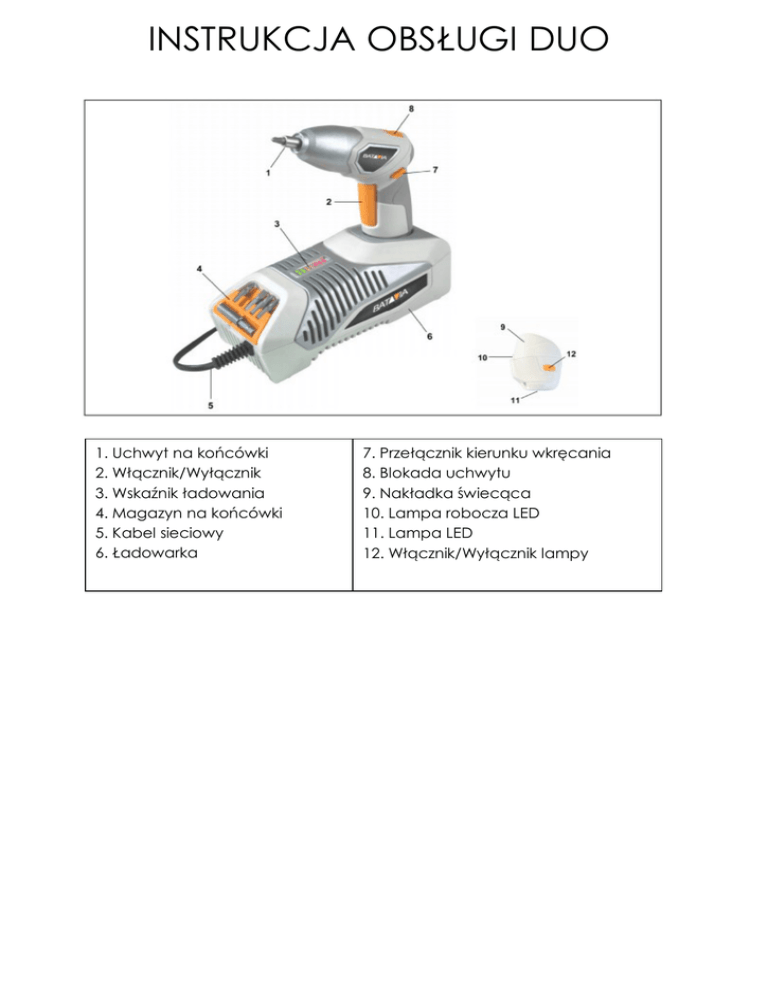

INSTRUKCJA OBSŁUGI DUO
1. Uchwyt na końcówki
2. Włącznik/Wyłącznik
3. Wskaźnik ładowania
4. Magazyn na końcówki
5. Kabel sieciowy
6. Ładowarka
7. Przełącznik kierunku wkręcania
8. Blokada uchwytu
9. Nakładka świecąca
10. Lampa robocza LED
11. Lampa LED
12. Włącznik/Wyłącznik lampy
INSTRUKCJA OBSŁUGI DUO
Szanowni Państwo
Niezastosowanie się do ostrzeżeń i instrukcji
może spowodować porażenie prądem,
pożar i / lub ciężkie obrażenia ciała.
Urządzenie jest wyposażone w następujące
symbole:
OSTRZEŻENIE - przeczytaj instrukcje,
aby zmniejszyć ryzyko obrażeń.
Utylizuj urządzenie prawidłowo
Istnieją następujące symbol na ładowarce:
Do stosowania w pomieszczeniach
zamkniętych
Stopień ochrony: IP20
OSTRZEŻENIE - przeczytaj instrukcje,
aby zmniejszyć ryzyko obrażeń.
Utylizuj urządzenie prawidłowo
UWAGI BEZPIECZEŃSTWA
Przeczytaj uważnie instrukcje i
zapoznaj się z ostrzeżeniami.
Niezastosowanie się do ostrzeżeń i instrukcji
może spowodować porażenie prądem,
pożar i / lub ciężkie obrażenia ciała.
Termin "elektronarzędzie" w ostrzeżeniach
odnosi się do elektronarzędzi zasilanych
prądem sieciowym (z przewodu
zasilającego) oraz baterią (bez kabla).
Zachowaj te instrukcje bezpieczeństwa
ostrożnie!
1.MIEJSCE PRACY
a. Utrzymuj miejsce pracy w czystości i
dobrze oświetlone. Nieporządek lub
ciemne miejsca mogą powodować
wypadki.
b. Nie pracować w środowiskach
zagrożonych wybuchem, w
obecności łatwopalnych cieczy,
gazów lub pyłów. Elektronarzędzia
wytwarzają iskry, które mogą zapalić
pył lub opary.
c. Chronić dzieci i innych podczas
pracy elektronarzędziem. Chwila
nieuwagi może spowodować utratę
kontroli nad urządzeniem.
2. BEZPIECEZEŃSTWO ELEKTRYCZNE
a. Wtyczka urządzenia musi pasować
do gniazda sieciowego. Wtyczka nie
może być w żaden sposób
modyfikowana. Nie należy stosować
żadnych przejściówek z uziemieniem
ochronnym. Oryginalne wtyczki i
pasujące gniazda zmniejszają ryzyko
porażenia prądem.
b. Unikaj dotykania uziemionych
powierzchni takich jak rury, grzejniki,
piece i lodówki. Istnieje zwiększone
ryzyko porażenia prądem, jeśli twoje
ciało jest uziemione.
c. Chronić urządzenie przed deszczem i
wilgocią. Wnikanie wody w
elektronarzędzia zwiększa ryzyko
porażenia prądem.
d. Nie nadużywaj kabla do
przenoszenia urządzenia, aby się
rozłączyć lub wyciągnąć wtyczkę z
gniazdka. Trzymaj przewód z dala od
źródeł ciepła, oleju, ostrych krawędzi
lub ruchomych części. Uszkodzone
lub poplątane kable zwiększają
ryzyko porażenia prądem.
e. Podczas pracy z elektronarzędziem
na zewnątrz, należy używać tylko
INSTRUKCJA OBSŁUGI DUO
f.
przedłużaczy, które nadają się
również do zastosowania na
zewnątrz. Zastosowanie nadaje się
do odkrytego przedłużacza
zmniejsza ryzyko porażenia prądem.
Podczas pracy elektronarzędziem w
wilgotnym otoczeniu, należy użyć
wyłącznika rezydualnej.
Zastosowanie wyłącznika zmniejsza
ryzyko porażenia prądem.
3. BEZPIECZEŃSTWO OSÓB
a. Bądź czujny, uważaj na to co robisz i
zachowuj zdrowym rozsądek
podczas pracy elektronarzędziem.
Nie używaj elektronarzędzia, gdy
jesteś zmęczony lub pod wpływem
narkotyków, alkoholu lub leków.
Chwila nieuwagi podczas pracy
elektronarzędziem, może
doprowadzić do poważnych
obrażeń.
b. Stosować środki ochrony osobistej i
zawsze nosić okulary ochronne.
Noszenie osobistego wyposażenia
ochronnego, takiego jak maska
przeciwpyłowa, antypoślizgowe
obuwie robocze, kask ochronny lub
ochraniacze uszu, w zależności od
rodzaju i użytkowania
elektronarzędzia, zmniejsza ryzyko
obrażeń.
c. Unikać przypadkowego
uruchomienia. Upewnij się, że
przełącznik jest wyłączony przed
podłączeniem go do zasilania i / lub
akumulatora, przed podniesieniem
lub przeniesieniem. Jeśli nosisz
urządzenie z palcem na wyłączniku
lub masz urządzenie podłączenia do
sieci elektrycznej, może to prowadzić
do wypadków.
d. Przed włączeniem elektronarzędzia
Usunąć klucz do regulacji. Narzędzie
lub klucz, które znajdują się w
ruchomych częściach urządzenia
może prowadzić do obrażeń ciała.
e. Unikać nieprawidłowej postawy.
Zapewnienie bezpieczeństwa i
utrzymania równowagi w każdej
chwili, prowadzi do
bezpieczniejszego prowadzenia
urządzenia.
f. Nosić odpowiednią odzież. Nie
należy nosić luźnej odzieży ani
biżuterii. Włosy, odzież i rękawice
trzymaj z dala od części ruchomych.
Luźna odzież, biżuteria lub długie
włosy mogą zostać pochwycone
przez ruchome części.
g. Gdy istnieje możliwość montażu
przewodów do odsysania pyłu,
upewnij się że są one prawidłowo
zamontowane. system do
odprowadzania pyłu zmniejsza
zagrożenie.
4. Staranne obchodzenie się i użytkowanie
elektronarzędzi
a. Nie należy przeciążać urządzenia.
Użyj do swojej pracy prawidłowego
elektronarzędzia. Prawidłowe
elektronarzędzie wykona pracę
lepiej i bezpieczniej dla.
b. Nie należy używać elektronarzędzia,
którego przełącznik jest uszkodzony.
Elektronarzędzie, które nie można
włączyć lub wyłączyć może być
niebezpieczne i musi zostać
naprawione.
c. Wyjąć wtyczkę z gniazdka i / lub
wyjąć baterię przed dokonaniem
jakichkolwiek regulacji, wymiany
akcesoriów lub odłożeniem
elektronarzędzia. Ten środek
ostrożności zapobiega
niezamierzone uruchomienie
elektronarzędzia
d. Przechowywać nieużywane
elektronarzędzia w miejscu
niedostępnym dla dzieci. Niech
INSTRUKCJA OBSŁUGI DUO
ludzie nie korzystają z urządzenia,
które nie są zaznajomione z nim lub
nie przeczytali instrukcji.
Elektronarzędzia są niebezpieczne,
gdy są używane przez osoby
niedoświadczone.
e. Utrzymywać maszynę w dobrym
stanie tj. Sprawdź, czy ruchome
części pracują prawidłowo i czy
części są uszkodzone lub
uszkodzone w taki sposób, że
funkcja elektronarzędzia jest
osłabiona. Jakichkolwiek
uszkodzonych części przed użyciem
urządzenia. Wiele wypadków jest z
powodu niewłaściwej konserwacji
elektronarzędzia.
f. Utrzymuj narzędzia ostre i czyste.
Starannie pielęgnowane narzędzia
tnące z ostrymi krawędziami są
łatwiejsze do przeprowadzenia.
g. Używać elektronarzędzia,
akcesoriów, końcówek itp zgodnie z
tymi instrukcjami. Wziąć pod uwagę
warunki pracy i zadania. Użycie
elektronarzędzi do celów innych niż
te przeznaczone może prowadzić
do niebezpiecznych sytuacji.
5. URZYTKOWANIE NARZĘDZIA
AKUMULATOROWEGO
a. Naładować akumulatory tylko za
pomocą ładowarki określonej przez
producenta. Ładowarka nadaje się
do jednego typu akumulatora może
spowodować pożar w przypadku
korzystania z innego akumulatora.
b. Używaj tylko dostarczonych baterii w
elektronarzędziach. Użycie innych
baterii może spowodować
obrażenia i pożar.
c. Utrzymuj nieużywany akumulator z
dala od spinaczy, monet, kluczy,
gwoździ, śrub i innych małych
przedmiotów metalowych, które
mogą powodować zwarcie. Zwarcie
zacisków akumulatora może
spowodować oparzenia lub pożar.
d. Przy niewłaściwym użytkowaniu
może wyciekać z akumulatora płyn.
Należy unikać kontaktu z nim. Spłucz
wodą przy przypadkowym
kontakcie. Jeśli płyn dostanie się do
oczu, dodatkowo zwrócić się o
pomoc medyczną. Uwalniany płyn
akumulatora może powodować
podrażnienie skóry lub oparzenia.
6. CZYNNOŚCI SERWISOWE
a. Naprawić maszynę powinien tylko
wykwalifikowany personel i tylko z
oryginalnych części zamiennych.
Zapewnia to utrzymanie
bezpieczeństwa urządzenia.
7. Instrukcje bezpieczeństwa dla ładowarki
Chronić ładowarkę przed deszczem lub
wilgocią. Wnikaniem wody w ładowarce
zwiększa ryzyko porażenia prądem.
a. Ładuj tylko akumulatory litowojonowe Batavia lub takie produktów
Batavia o wbudowanych
akumulatorach o napięciach
określonych w danych
technicznych. W przeciwnym razie
istnieje zagrożenie pożarem i
wybuchem.
b. Zachować czystą ładowarkę.
Zanieczyszczenia powodują
niebezpieczeństwo porażenia
prądem.
c. Przed każdym użyciem sprawdzić
ładowarkę, kabel i wtyczkę. Nie
używaj ładowarki, jeżeli wykryto
uszkodzenie. W przypadku
uszkodzenia nie otwieraj samemu
ładowarki. Zleć naprawę
wykwalifikowanemu personelowi
przy użyciu oryginalnych części
zamiennych. Uszkodzenie baterii
INSTRUKCJA OBSŁUGI DUO
ładowarki, kabla lub wtyczki
zwiększają ryzyko porażenia prądem.
d. Nie używać ładowarki na
łatwopalnej powierzchni (takiej jak
papier, tekstylia, itp) lub w
środowisku łatwopalnym. Ze względu
na ocieplenie występujące podczas
ładowania, ładowarka może
spowodować pożar.
e. Nadzorować dzieci. Zapewni to, aby
dzieci nie bawiły się ładowarką.
f. Dzieci i osoby, które z powodu ich
fizycznej, sensorycznej czy umysłowej
lub ich braku doświadczenia lub
niewiedzy nie są w stanie
bezpiecznie użyć ładowarki, nie
mogą używać ładowarki bez
nadzoru lub pouczenia przez
odpowiedzialną osobę. W
przeciwnym razie istnieje ryzyko
wystąpienia błędów operacyjnych i
urazów.
INSTRUKCJA BEZPIECZEŃSTWA DLA
WKRĘTARKI




Trzymając urządzenie za izolowane
uchwyty podczas wykonywania
operacji, gdzie śruba może zetknąć
się z ukrytymi przewodami
elektrycznymi. Styk śruby z kablem
może doprowadzić do porażenia
prądem.
Trzymać mocno elektronarzędzie.
Przy luzowaniu śrub i dokręcaniu
może wystąpić wysokie
krótkoterminowe siły.
Poczekaj, aż maszyna zatrzyma się
przed odłożeniem. Uchwyt narzędzie
może się zaciąć i prowadzić do
utraty kontroli nad
elektronarzędziem.
Przed wykonaniem jakichkolwiek
prac nad urządzeniem (na przykład,
konserwacji, wymiany narzędzia,
etc.), a także w transporcie i
przechowywaniu, ustawić


przełącznik kierunku do położenia
środkowego. Nieumyślnie
uruchomienie ON / OFF może
spowodować obrażenia.
Chronić urządzenie przed ciepłem,
np. przed ciągłym światłem
słonecznym, ogniem, wodą i
wilgocią. Zagrożenie wybuchem.
W przypadku uszkodzenia lub
niewłaściwego korzystania z baterii
mogą ulatniać się opary. Przy takiej
awarii należy dostarczyć świeżego
powietrza. Przy dolegliwościach
skonsultować się z lekarzem. Opary
mogą podrażniać układ
oddechowy.
ODPOWIEDNIE UŻYTKOWANIE





Wkrętarka została opracowana do
prywatnego użytku.
Urządzenie jest przeznaczone do
wkręcania oraz luzowanie śrub w
drewnie, metalu, ceramice i
tworzywach sztucznych.
Zastosowanie zgodne z
przeznaczeniem obejmuje także
przestrzeganie instrukcji.
Każde inne zastosowanie (inne
media, użycie siły) lub
nieautoryzowane modyfikacje
(modyfikacja, części
nieoryginalnych) może być
niebezpieczne i są uważane za
niewłaściwe.
Ostrzeżenie: ładowarka jest
przeznaczona do ładowania
akumulatorów konwencjonalnych
PRZED PIERWSZYM UŻYCIEM


Wyjąć śrubokręt i wszystkie akcesoria
z opakowania.
Sprawdzić wszystkie części czy nie
zostały uszkodzone w transporcie.
Należy nie używać uszkodzonych
akcesoriów lub narzędzia.
INSTRUKCJA OBSŁUGI DUO

Przechowywać opakowania z dla
od małych dzieci.
Niebezpieczeństwo uduszenia!
ŁADOWANIE
Wkrętaka Flash wyróżnia się unikalną
technologią szybkiego ładowania. Już 60
sekund wystarczy aby naładować baterie
w pełni, dzięki czemu urządzenie po krótkim
czasie jest gotowe. Wkrętarka może być
ładowany niezależnie od stanu
naładowania w dowolnym momencie, bez
uszkadzania. Naładuj urządzenie, przed
pierwszym uruchomieniem.
Uwaga: Ładowarka BT-FCC001 może być
użyta tylko do ładowania wkrętarki BTCSD002
1. Podłącz przewód zasilający (5)
ładowarki (6) do gniazda zasilania.
Pierwsza dioda LED (3) świeci się na
czerwono.
2. Włożyć uchwyt wkrętaki do oporu,
jak pokazano na początku, do
ładowarki tak aby styki ładowarki i
wkrętarki były połączone.
3. Czerwona lampka kontrolna
ładowania zaczyna migać.
Wkrętarka jest w pełni naładowana
gdy wszystkie diody LED świecą.
Urządzenie jest gotowe do użycia.
Wskazówka: Zwracać uwagę przy
wkładaniu urządzenia do ładowarki.
Adaptacja powinna przebiegać bez
oporów. Nie używać siły.
WKŁADANIE I WYMAIANA KOŃCÓWEK

Przed włożeniem lub wymianą
końcówki proszę przełączyć


przełącznik kierunku wkręcania do
pozycji środkowej. Aby zapobiec
przypadkowemu włączeniu
urządzenia.
Wymieniać końcówkę tylko wtedy
gdy urządzenie jest wyłączone.
Wyciągnąć końcówkę z uchwytu (1)
i umieścić w magazynie. Magnes
utrzymuje wszystkie końcówki na
swoim miejscu.
REGULOWANY UCHWYT
Wkrętarka jest wyposażona w regulowany
uchwyt tak, że może być stosowany w
postaci pistoletu lub wkrętaka prostego.
Nacisnąć przycisk zwalniający (8) w górnej
części wkrętaka i obróć dźwignię w żądane
położenie.
Wkrętak prosty
Pistolet
WŁACZANIE I WYŁĄCZANIE
1. Aby włączyć, naciśnij przycisk
włącznik/wyłącznik(2). Aby
zatrzymać zwolnić przycisk.
2. Używaj przełącznika kierunku
wkręcania (7) aby zmienić obroty na
prawe lub lewe. Umieść przełącznik
w środkowej pozycji kiedy odkładasz
urządzenie lub zmieniasz końcówki.
3. Upewnij się, że odpowiedni bit jest
poprawnie zainstalowany zanim
przystąpisz do wkręcania. Unikać
zbyt silnego dokręcania śrub. Może
INSTRUKCJA OBSŁUGI DUO
to spowodować uszkodzenie
głowicy lub gwintu. Przy wkręcaniu
należy wywierać stały docisk.
4. Aby odkręcić śrubę należy ustawić
obroty przeciwnie do wskazówek
zegara. Nałożyć końcówkę na łeb
śruby. Utrzymując wkrętarkę prosto
ze stałym naciskiem uruchom
wkrętarkę.
5. Po wykonanej pracy należy włożyć
urządzenie do ładowarki tak aby
było w każdej chwili gotowe do
pracy.
Wskazówka: Przełącznik kierunku obrotów
może być obsługiwane wyłącznie po
zwolnieniu włącznika/wyłącznika.
NAKŁADKA ŚWIECĄCA.
1. Wyciągnij wkrętarkę z ładowarki.
2. Nałóż nakładkę świecącą (9) na
dolną część uchwytu tak aby
odczuwalne było zatrzaśnięcie.
3. Naciśnij raz włącznik/wyłącznik
lampy (12) aby uruchomić lampę
LED (11).
4. Naciśnij ponownie
włącznik/wyłącznik lampy (12)
aby wyłączyć lampę (11) i
włączyć lampę roboczą (10).
5. Naciśnij ponownie
włącznik/wyłącznik lampy (12)
aby wyłączyć obydwie lampy.
6. Aby usunąć nakładkę świecącą
należy za nią pociągnąć prosto w
kierunku przeciwnym do
nakładania.
Wskazówka: Przełącznik kierunku obrotów
może być obsługiwane wyłącznie po
zwolnieniu włącznika/wyłącznika.
CZYSZCZENIE I PRZECHOWYWANIE

Przed czyszczeniem należy odłączyć
ładowarkę z gniazda sieciowego.


Oczyścić urządzenie należy wilgotną
ściereczką. Nie należy używać
chemicznych środków czyszczących,
które zawierają substancje żrące,
takie jak Benzen, rozcieńczalniki itp,
ponieważ mogą one spowodować
uszkodzenie tworzywa sztucznego.
Przechowywać urządzenie w
suchym, bez kurzu, brudu i
ekstremalnych temperatur miejscu.
Urządzenie przechowywać w
miejscu niedostępnym dla dzieci.
DANE TECHNICZNE
ŁADOWARKA
Napięcie wejściowe - 230-240V AC
Napięcie wyjściowe - 4,6V DC
Moc wejściowa - 40W
Moc wyjściowa - 2,4A
Czas ładowania - ok. 60 s
Stopień ochrony - II
Waga - 592g
Wymiary - 54 x 71 x 77 mm
WKRĘTARKA
Napięcie - 4,6V DC
Max. moment obrotowy - 2,5 Nm
Prędkość obrotowa - 200 min-1
Ciśnienie akustyczne - LpA=58,7 dB(A)
Niepewność - KpA=3 dB(A)
Poziom mocy akustycznej - LWA=69,7 dB(A)
Niepewność - KWA=3 dB(A)
Wibracje ah - HD=0,295 m/s2
Niepewność - K=1,5 m/s2
Waga - 366g
Wymiary - 53 x 185 x 145 mm
NAKŁADKA ŚWIECĄCA
Ilość LED - 5/1 x LED
Waga - 62g
Wymiary - 54 x 71 x 77 mm

Deklarowana wartość drgań, jest
mierzony za pomocą
standardowych procedur testowych
i mogą być stosowane do
INSTRUKCJA OBSŁUGI DUO



porównywania elektronarzędzie z
innym
Deklarowana wartość emisji drgań
może być także stosowany w
wstępnej oceny narażenia.
Wartość emisji drgań może być
różna od określonej wartości
podczas rzeczywistego użytkowania,
w zależności od sposobu, w którym
stosuje się narzędzie.
Spróbuj utrzymać ekspozycję na
drgania tak niskie, jak to możliwe.
Przykładowe działania w celu
zmniejszenia narażenia na drgania
są używanie rękawiczek podczas
korzystania z narzędzia oraz
ograniczenie czasu pracy.
dodatkowo należy brać pod uwagę
wszystkie części cyklu roboczego (na
przykład czasy, w których
przełącznik jest wyłączony, w
których urządzenie działa jednak nie
jest obciążone).
UTYLIZACJA I RECYKLING
Nie wyrzucaj do śmieci z gospodarstw
domowych.
Narzędzie jest dostarczane w opakowaniu,
aby uniknąć uszkodzeń podczas transportu.
To opakowanie jest surowcem, a zatem
może być ponownie wykorzystane lub
może być zwrócone do ponownego użytku
surowców wtórnych. Urządzenie i jego
wyposażenie są wykonane z różnych
materiałów, takich jak Metalu i tworzyw
sztucznych. Wadliwe komponenty
przeznacz do specjalnej utylizacji
odpadów.
Produkt i instrukcje mogą być zmienione.
Specyfikacje mogą ulec zmianie bez
powiadomienia.
Deklaracja zgodności WE
My, Batavia GmbH Blankenstein 180, NL7943 PE Meppel, deklaruje z pełną
odpowiedzialnością, że produkt Duo
wkrętarka akumulatorowa, artykuł nr.
7061166, model nr. BT CSD002 spełnia
podstawowe wymagania, dyrektyw
europejskiej kompatybilności
elektromagnetycznej 2004 / 108 / WE (EMC)
2006/42 / WE (maszyny), 2006/95 / WE
(niskie napięcie) wraz z późniejszymi
zmianami. Następujące normy zostały
dołączone:
EN 55014-1, EN 55014-2, EN 60745-1, EN
60745-2-2, EN 61000-3-2, EN 61000-3-3, EN
61000-6-3
