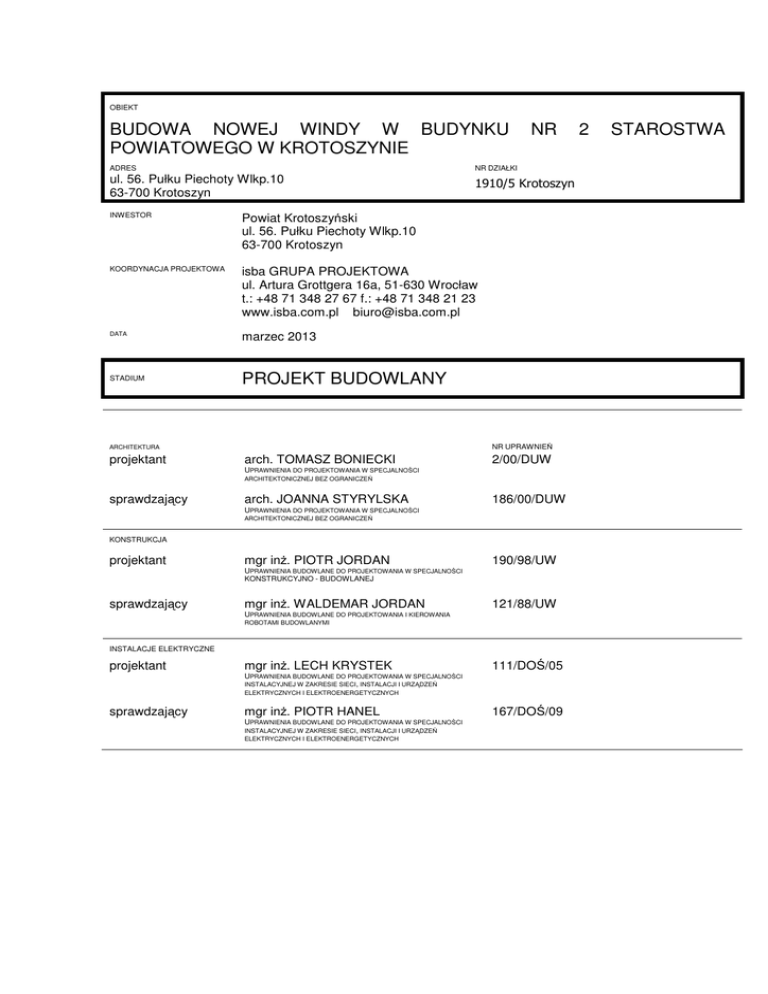

budowa nowej windy w budynku nr 2 starostwa powiatowego w

OBIEKT
BUDOWA NOWEJ WINDY W BUDYNKU
POWIATOWEGO W KROTOSZYNIE
NR
ADRES
NR DZIAŁKI
ul. 56. Pułku Piechoty Wlkp.10
63-700 Krotoszyn
1910/5 Krotoszyn
INWESTOR
Powiat Krotoszyński
ul. 56. Pułku Piechoty Wlkp.10
63-700 Krotoszyn
KOORDYNACJA PROJEKTOWA
isba GRUPA PROJEKTOWA
ul. Artura Grottgera 16a, 51-630 Wrocław
t.: +48 71 348 27 67 f.: +48 71 348 21 23
www.isba.com.pl [email protected]
DATA
marzec 2013
STADIUM
PROJEKT BUDOWLANY
NR UPRAWNIEŃ
ARCHITEKTURA
projektant
arch. TOMASZ BONIECKI
2/00/DUW
UPRAWNIENIA DO PROJEKTOWANIA W SPECJALNOŚCI
ARCHITEKTONICZNEJ BEZ OGRANICZEŃ
sprawdzający
arch. JOANNA STYRYLSKA
186/00/DUW
UPRAWNIENIA DO PROJEKTOWANIA W SPECJALNOŚCI
ARCHITEKTONICZNEJ BEZ OGRANICZEŃ
KONSTRUKCJA
projektant
mgr inŜ. PIOTR JORDAN
190/98/UW
UPRAWNIENIA BUDOWLANE DO PROJEKTOWANIA W SPECJALNOŚCI
KONSTRUKCYJNO - BUDOWLANEJ
sprawdzający
mgr inŜ. WALDEMAR JORDAN
121/88/UW
UPRAWNIENIA BUDOWLANE DO PROJEKTOWANIA I KIEROWANIA
ROBOTAMI BUDOWLANYMI
INSTALACJE ELEKTRYCZNE
projektant
mgr inŜ. LECH KRYSTEK
111/DOŚ/05
UPRAWNIENIA BUDOWLANE DO PROJEKTOWANIA W SPECJALNOŚCI
INSTALACYJNEJ W ZAKRESIE SIECI, INSTALACJI I URZĄDZEŃ
ELEKTRYCZNYCH I ELEKTROENERGETYCZNYCH
sprawdzający
mgr inŜ. PIOTR HANEL
UPRAWNIENIA BUDOWLANE DO PROJEKTOWANIA W SPECJALNOŚCI
INSTALACYJNEJ W ZAKRESIE SIECI, INSTALACJI I URZĄDZEŃ
ELEKTRYCZNYCH I ELEKTROENERGETYCZNYCH
167/DOŚ/09
2
STAROSTWA
PROJEKT BUDOWLANY
03.2013
Budowa nowej windy w budynku nr 2 Starostwa Powiatowego w Krotoszynie
III.
SPIS ZAWARTOŚCI
I.
STRONA TYTUŁOWA
1
II.
OŚWIADCZENIE O ZGODNOŚCI PROJEKTU Z OBWIĄZUJĄCYMI PRZEPISAMI
2
III. SPIS ZAWARTOŚCI
3-4
IV. DECYZJE O NADANIU UPRAWNIEŃ DO PEŁNIENIA SAMODZIELNYCH FUNKCJI TECHNICZNYCH
5-19
W BUDOWNICTWIE
V.
1.
DECYZJA NR 2/00/DUW – TOMASZ BONIECKI
5
2.
DECYZJA NR 190/98/UW – PIOTR JORDAN
6
3.
DECYZJA NR 111/DOŚ/05 – LECH KRYSTEK
7-8
4.
DECYZJA NR 186/00/DUW – JOANNA STYRYLSKA
9
5.
DECYZJA NR 121/88/UW – WALDEMAR JORDAN
10-11
6.
DECYZJA NR 167/DOŚ/09 – PIOTR HANEL
12-13
ZAŚWIADCZENIA O WPISIE NA LISTĘ CZŁONKÓW IZBY ZAWODOWEJ
14
1.
ZAŚWIADCZENIE TOMASZ BONIECKI
14
2.
ZAŚWIADCZENIE PIOTR JORDAN
15
3.
ZAŚWIADCZENIE LECH KRYSTEK
16
4.
ZAŚWIADCZENIE JOANNA STYRYLSKA
17
5.
ZAŚWIADCZENIE WALDEMAR JORDAN
18
6.
ZAŚWIADCZENIE PIOTR HANEL
19
VI. PROJEKT ARCHITEKTONICZNO-BUDOWLANY
PROJEKT ARCHITEKTONICZNO-BUDOWLANY – CZĘŚĆ OPISOWA
1
INFORMACJE OGÓLNE
2
WARUNKI
WYNIKAJĄCE
20
Z
MIEJSCOWEGO
PLANU
ZAGOSPODAROWANIA 20
PRZESTRZENNEGO
3
DANE OGÓLNE OBIEKTU
20
4
ZAGROśENIA DLA ŚRODOWISKA I HIGIENY I ZDROWIA UśYTKOWNIKÓW
21
5
OPIS STANU ISTNIEJĄCEGO
21
6
ROZWIĄZANIA PROJEKTOWE
22
7
OCENA
STANU
TECHNICZNEGO
KONSTRUKCJI
BUDYNKU
W
ASPEKCIE 22
PLANOWANEJ MODERNIZACJI
8
PROJEKTOWANE ROZWIĄZANIA KONSTUKCYJNO – BUDOWLANE PRZEBUDOWY 24
9
ZESTAWIENIE PRZEGRÓD
26
10
INSTALACJE SANITARNE
26
11
INSTALACJE ELEKTRYCZNE
26
12
DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH
26
13
MOśLIWOŚĆ ODSTĘPSTWA OD ZATWIERDZONEGO PROJEKTU
27
3
PROJEKT BUDOWLANY
Budowa nowej windy w budynku nr 2 Starostwa Powiatowego w Krotoszynie
14
WARUNKI OCHRONY PPOś
03.2013
27
PROJEKT ARCHITEKTONICZNO-BUDOWLANY – CZĘŚĆ RYSUNKOWA
ARCHITEKTURA I KONSTRUKCJA
262PBA_0001A SYTUACJA
32
262PBA_0200A RZUT PARTERU
33
262PBA_0201A RZUT 1 PIĘTRA
34
262PBA_0301A PRZEKRÓJ A-A
35
262PBA_0302A PRZEKRÓJ B-B
36
4
PROJEKT BUDOWLANY
03.2013
Budowa nowej windy w budynku nr 2 Starostwa Powiatowego w Krotoszynie
OPIS TECHNICZNY
DO PROJEKTU ARCHITEKTONICZNO - BUDOWALNEGO DLA ZADANIA
PRZEBUDOWA CZĘSCI ISTNIEJĄCEGO BUDYNKU BIUROWEGO
STAROSTWA POWIATOWEGO W KROTOSZYNIE
ul. 56 Pułku Piechoty Wielkopolskiej 10, Krotoszyn
1.
INFORMACJE OGÓLNE
1.1
PRZEDMIOT INWESTYCJI:
Przedmiotem
opracowania
jest
projekt
budowlany
przebudowy
części
budynku
biurowego
stanowiącego siedzibę Starostwa Powiatowego w Krotoszynie zlokalizowanego w Krotoszynie przy ul.
56 Pułku Piechoty Wielkopolskiej 10.
Adres:
ul. 56 Pułku Piechoty Wielkopolskiej 10, 63-700 Krotoszyn
Działka:
1910/3, 1910/5 Krotoszyn
Inwestor:
Powiat Krotoszyński, ul. 56 Pułku Piechoty Wlkp 10, 63-700 Krotoszyn
Stadium:
Projekt architektoniczno –budowlany
Jednostka projektowa:
isba_GRUPA PROJEKTOWA
ul. Artura Grottgera 16a, 51-630 Wrocław
1.2
PODSTAWA OPRACOWANIA:
-
Umowa z Inwestorem – Powiatem Krotoszyńskim
-
Inwentaryzacja
budowlana
wykonana
przez
isba_GRUPA
PROJEKTOWA
w marcu 2013-03-26
-
Dokumentacja archiwalna budynku 2 Starostwa Powiatowego w Krotoszynie
-
Robocze ustalenia z Inwestorem
-
Ocena
stanu
technicznego
budynku
wykonana
przez
isba_
GRUPA
PROJEKTOWA
w marcu 2013
2.
WARUNKI WYNIKAJĄCE MIEJSCOWEGO PLANU ZAGOSPODAROWANIA PRZESTRZENNEGO
Nie dotyczy- projektowana inwestycja nie wpływa na zmianę zagospodarowania przestrzennego, nie
zmienia teŜ sposobu uŜytkowania budynku.
3.
DANE OGÓLNE OBIEKTU
ZESTAWIENIE POWIERZCHNI:
Powierzchnia zabudowy
572. 60 m2
Powierzchnia uŜytkowa w ramach opracowania
49.31 m2
20
PROJEKT BUDOWLANY
03.2013
Budowa nowej windy w budynku nr 2 Starostwa Powiatowego w Krotoszynie
Powierzchnia uŜytkowa budynku
924.24 m2
Powierzchnia uŜytkowa w ramach opracowania
90.47 m2
Kubatura budynku
7079 m3
Wysokość budynku do kalenicy
16.25 m
Wysokość budynku do okapu
8.83 m
Wysokość do górnej płaszczyzny stropu
nad najwyŜszą kondygnacją uŜytkową
4.
7.84 m
ZAGROśENIA DLA ŚRODOWISKA I HIGIENY I ZDROWIA UśYTKOWNIKÓW
Nie dotyczy
5.
OPIS STANU ISTNIEJĄCEGO
Istniejący budynek 2 Starostwa Powiatowego jest dawnym budynkiem koszarowym stanowiącym część
dawnego kompleksu Nowych Koszar w Krotoszynie. Obiekty pochodzą z drugiej połowy XIX wieku. W
okresie międzywojennym stanowił siedzibę 56 pułku piechoty wlkp. W okresie powojennym nadal
pełnił funkcje wojskowe a następnie został zaadaptowany na siedzibę Starostwa Powiatowego. Jest to
obiekt o 2 kondygnacjach uŜytkowych kryty dachem wielospadowym o dominującym układzie
kalenicowym w stosunku do ulicy 56 Pułku piechoty. Budynek jest częściowo podpiwniczony.
Poddasze jest kondygnacja nieuŜytkową.
Pierwotnie główne wejście do budynku znajdował się w elewacji północnej, w środkowej części.
Wejście to istnieje nadal jest jednak obecnie nieuŜywane.
Obecnie uŜytkowane główne wejście do budynku znajduje się znajduje się w elewacji zachodniej.
Wejście prowadzi z poziomu chodnika do wiatrołapu znajdującego się około 64 cm poniŜej poziomu
parteru. Poziom parteru dostępny jest poprzez 4 stopnie schodów wyrównawczych.
Układ budynku jest trójtraktowy ze środkowym traktem stanowiącym korytarz słuŜący komunikacji. Po
obu stronach korytarza znajdują się pomieszczenia biurowe. W strefie wejściowej układ trójtraktowy
jest zmodyfikowany – część budynku po stronie zachodniej jest poszerzona o około 340 cm.
Komunikację miedzy kondygnacjami zapewnia klatka schodowa znajdując się w środkowej części
budynku.
Forma architektoniczna budynku nie jest skomplikowana. Budynek opary jest na rzucie prostokąta z
wysuniętymi ryzalitami po stronie wschodniej i zachodniej.
Elewacje mają regularny rytm osi okiennych. Elewacje są tynkowane z dekoracyjnymi elementami
ceglanymi. Remont elewacji budynków 1 i 2 stanowił odrębne opracowanie projektowe autorstwa
isba_GRUPA PROJEKTOWA wykonane w październiku 2011 roku.
W ramach niniejszego opracowania nie przewiduje się ingerencji w elementy zewnętrzne budynku.
Nie przewiduje się zmian w zagospodarowaniu terenu.
21
PROJEKT BUDOWLANY
03.2013
Budowa nowej windy w budynku nr 2 Starostwa Powiatowego w Krotoszynie
6.
ROZWIĄZANIA PROJEKTOWE
6.1
Cel opracowania
Celem opracowania jest dokumentacja dla przebudowy części istniejącego budynku biurowego w celu
dostosowania
do
instalacji
szybu
dźwigu
osobowego
dostosowanego
do
potrzeb
osób
niepełnosprawnych.
6.2
Forma architektoniczna
Nie przewiduje się zmian w zakresie formy architektonicznej obiektu istniejącego.
6.3
Zestawienie powierzchni pomieszczeń w ramach obszaru opracowania
Lp
Nazwa pomieszczenia
Posadzka/ ściany
0.1
Spocznik dolny
Gres/tynk malowany
Powierzchnia
posadzki( m2)
3.92
0.2
Szyb windy
Beton/ tynk malowany
3.21
0.3
Spocznik na poziomie parteru
Gres/ tynk malowany
7.08
0.4
Pokój biurowy
Gres/ tynk malowany
32.5
RAZEM PARTER
46.71
1.1
Spocznik górny
Gres/ tynk malowany
7.18
1.2
Pokój biurowy
Gres/ tynk malowany
32.48
1.3
Aneks pokoju biurowego
Gres/ płytki ceramiczne
3.88
RAZEM PIĘTRO
RAZEM
7.0
43.54
90.47
OCENA STANU TECHNICZNEGO KONSTRUKCJI BUDYNKU W ASPEKCIE PLANOWANEJ
MODERNIZACJI.
Ocenę stanu technicznego wykonano na podstawie wizji lokalnej obiektów przeprowadzonej przez
autora w marcu 2013 r. połączonej z wykonaniem odpowiednich pomiarów i badań makroskopowych.
7.1.
OGÓLNY OPIS KONSTRUKCJI BUDYNKU.
Budynek jest wzniesiony w technologii tradycyjnej. Konstrukcję nośną stanowią ściany zewnętrzne,
i wewnętrzne. Stropy drewniane. Ściany parteru i piętra murowane. Dach budynku o konstrukcji
drewnianej płatwiowo- kleszczowej kryty dachówką ceramiczną nieocieplony.
7.2
SZCZEGÓŁOWY OPIS POSZCZEGÓLNYCH ELEMENTÓW KONSTRUKCJI BUDYNKU
7.2.1 FUNDAMENTY.
22
PROJEKT BUDOWLANY
Budowa nowej windy w budynku nr 2 Starostwa Powiatowego w Krotoszynie
03.2013
Ściany zewnętrzne konstrukcyjne posadowione na ścianach fundamentowych. W czasie oględzin
i pomiarów nie stwierdzono odkształceń ani spękań mogących świadczyć o nieprawidłowej pracy
fundamentów. W związku z tym stan fundamentów określa się jako dobry.
Planowana modernizacja budynku nie zwiększa obciąŜeń działających na fundamenty istniejące i nie
powoduje
konieczności wykonywania jakichkolwiek zabiegów mających na celu zwiększenie nośności
fundamentów.
7.2.2
ŚCIANY MUROWANE
Ściany zewnętrzne i wewnętrzne konstrukcyjne murowane z cegły pełnej, zewnętrzne grubości około
38.0 cm, wewnętrzne 38.0 cm.. Stan techniczny ścian moŜna określić jako dobry.
7.2.3 POSADZKI NA GRUNCIE
Posadzka na gruncie występuje w wiatrołapie przylegającym do projektowanego dolnego spocznika
projektowanego dźwigu. W wyniku analizy makroskopowej nie stwierdzono uszkodzeń posadzki.
7.2.4 STROP NAD PIWNICĄ
Strop odcinkowy ceglany na belkach stalowych.
Brak jest śladów nadmiernych ugięć lub lokalnych deformacji, brak rys i spękań w strefie przęsłowej
Ŝeber i stropów. Strop posiada wystarczającą nośność.
7.2.5 STROP NAD PARTEREM I PIĘTREM
Stropy drewniane podparte w układzie poprzecznym. Wszystkie elementy konstrukcyjne stropów są w
dobrym stanie technicznym. Brak jest śladów nadmiernych ugięć lub lokalnych deformacji, brak rys i
spękań w strefie przęsłowej stropów. Stropy posiadają wystarczającą nośność.
7.2.6 DACH.
Konstrukcja dachu jest drewniana. Krokwie oparte są na murłatach, płatwiach pośrednich oraz na
płatwi w kalenicy. Płatwie oparte są na słupach drewnianych posadowionych na podwalinach
ułoŜonych poprzecznie do belek stropu nad kondygnacją piętra.
Na płatwiach oparte są krokwie o wymiarach 20 x 8 w rozstawie co ok. 80.0 cm.
Krokwie zabezpieczone są dodatkowo kleszczami o wymiarach 18 x 9.
Konstrukcja dachu w stanie dobrym. Pokrycie dachu w stanie bardzo dobrym.
7.2.7
SCHODY
Schody na poziom piwnicy murowane na gruncie. Schody w dobrym stanie technicznym.
Schody z parteru na piętro murowane o stopnicach wykończonych płytkami gresowymi. Schody
w dobrym stanie technicznym.
23
PROJEKT BUDOWLANY
03.2013
Budowa nowej windy w budynku nr 2 Starostwa Powiatowego w Krotoszynie
7.2.8 IZOLACJE PRZECIWWILGOCIOWE
Izolacje przeciwwilgociowe fundamentów
Na podstawie oceny makroskopowej stwierdzono, brak izolacji przeciwwilgociowych fundamentów,
ścian
fundamentowych
oraz
ścian
piwnicy.
ZałoŜono
jednak
wykonanie
nowych
izolacji
przeciwwilgociowych ścian fundamentowych w obrębie opracowania.
Izolacje przeciwwilgociowe posadzek
Na podstawie odkrywek stwierdzono brak izolacji przeciwwilgociowej posadzek.
Izolacje przeciwwilgociowe dachów
Poza pokryciem dachu z dachówki ceramicznej brak jest innej izolacji przeciwwilgociowej dachu.
7.2.9
IZOLACJE TERMICZNE
Izolacje termiczne fundamentów
Nie stwierdzono obecności izolacji termicznych ścian i ław fundamentowych.
Izolacje termiczne posadzek
Nie stwierdzono obecności izolacji termicznych ścian i ław fundamentowych.
Izolacje termiczne ścian
Nie stwierdzono obecności izolacji termicznych ścian i ław fundamentowych.
Izolacje termiczne stropodachów
Nie stwierdzono obecności izolacji termicznych stropodachów.
7.2.10
OCENA STANU TECHNICZNEGO
Stwierdza się, Ŝe stan techniczny budynku jest dobry, nie stwierdzono uszkodzeń ani zarysowań.
Stan techniczny budynku pozwala na dokonanie projektowanej przebudowy.
8.
PROJEKTOWANE ROZWIĄZANIA KONSTRUKCYJNO- BUDOWLANE PRZEBUDOWY
8.1
FUNDAMENTY
W związku z wykonaniem nowego szybu windy przewiduje się ewentualną konieczność podbicia
istniejących bezpośrednio sąsiadujących fundamentów do głębokości posadowienia nowego podszybia.
Podbijanie fundamentów naleŜy wykonać przy uŜyciu betonu C16/20. Fundamenty naleŜy podbijać
odcinkami o długości 1m, rozstawionymi osiowo nie bliŜej niŜ 4m (odległość pomiędzy brzegami
sąsiednich podkopów max. 3m). Spody podkopanych fundamentów naleŜy starannie oczyścić z resztek
gruntu, obluzowanych cegieł lub kamieni i ewentualnych części organicznych. Wprowadzenie betonu
powinno się odbyć w sposób zapewniający całkowite wypełnienie przestrzeni pod fundamentem.
Następne podkopy (z zachowaniem zasady jak wyŜej) moŜna wykonywać po osiągnięciu przez beton
podbitki, wytrzymałości 0,75 Rb. Szerokość podbitek naleŜy przyjąć równą szerokości istniejących
fundamentów.
Kolidujące z podszybiem windy odsadzki istniejących fundamentów skuć.
8.2
SZYB WINDY
24
PROJEKT BUDOWLANY
03.2013
Budowa nowej windy w budynku nr 2 Starostwa Powiatowego w Krotoszynie
Projektuje się podszybie w postaci płyty dennej o grubości 30cm i ścian bocznych gr. 25cm. Podszybie
wykonać z betonu C20/25 zbrojona prętami ze stali A-III (34GS). Minimalna otulina zbrojenia 5cm
Pod podszybiem zaprojektowano podlewkę gr.10cm z betonu C8/10.
Płytę denną posadowić na warstwie z pospółki zagęszczonej do ID=0,60 grubości h=30cm wykonanej
na gruncie rodzimym.
Szyb windowy projektuje się w konstrukcji murowanej. Ściany szybu windy gr.25 wykonać z cegły
pełnej klasy 15 na zaprawie cementowo-wapiennej marki 10.
Strop szybu projektuje się jako płytę Ŝelbetową monolityczną gr.16cm z betonu C20/25 zbrojonego
prętami ze stali A-III (34GS). Pod stropem osadzić belkę montaŜową IPN160. Usytuowanie belki wg
wytycznych dostawcy dźwigu.
8.3
STROPY
ZałoŜono, Ŝe stropy są rozpięte w układzie poprzecznym (ściany nośne w układzie podłuŜnym).
Projektuje się wyburzenie stropów nad parterem i piętrem na odcinku niezbędnym do wykonanie
nowego szybu windy.
W przypadku stwierdzenia podparcia stropów w kierunku podłuŜnym, naleŜy zamontować wymiany
celem podparcia belek stropowych przeciętych przez otwór na szyb windowy.
Pod płytą denną na chudym betonie oraz na ścianach bocznych wykonać izolację z mat bentonitowych.
W przerwach roboczych zastosować taśmy izolacyjne do przerw roboczych.
8.4
POSADZKA NA GRUNCIE NA PARTERZE
Nowe warstwy posadzek:
8.5
-
warstwa wykończeniowa – płytki gresowe
2.0 cm
-
jastrych zbrojony siatkami stalowymi
10.0 cm
-
styropian twardy EPS 200-036
10.0 cm
-
folia PE
-
papa termozgrzewalna
-
beton C 8
10.0 cm
-
podbudowa z piasku zagęszczonego
10.0 cm
STOLARKA OKIENNA I DRZWIOWA
Projektuje się drzwi i ścianki przeszklone ppoŜ o odporności poŜarowej EI 30.
8.6
IZOLACJE PRZECIWWILGOCIOWE
8.7
Izolacje przeciwwilgociowe ław, ścian fundamentowych
Izolacja 2 x dysperbit
8.8
Izolacja przeciwwilgociowa posadzek
Papa termozgrzewalna i folia PE grubości 0.2 mm na całym obszarze posadzek
8.9
Izolacja przeciwwilgociowa ścian
25
PROJEKT BUDOWLANY
03.2013
Budowa nowej windy w budynku nr 2 Starostwa Powiatowego w Krotoszynie
W ścianach zewnętrznych wykonać przekładki z papy zapobiegające kapilarnemu podciąganiu wody na
wysokości 30.0 cm w stosunku do poziomu +/- 0.00.
8.10 Izolacja przeciwwilgociowa dachu
Nie dotyczy.
8.11 TYNKI I OKŁADZINY
8.12 Okładziny zewnętrzne
Nie dotyczy
8.13 Okładziny wewnętrzne
We wszystkich pomieszczeniach przewidziano tynki gipsowe maszynowe cienkowarstwowe malowane
farbami akrylowymi.
9.
ZESTAWIENIE PRZEGRÓD
Nie dotyczy- bez zmian w stosunku do stanu istniejącego.
10.
INSTALACJE SANITARNE
Bez zmian w stosunku do stanu istniejącego.
11.
INSTALACJE ELEKTRYCZNE
Projektuje się ułoŜenie wewnętrznej linii zasilającej [WLZ] od istniejącej rozdzielnicy nn zlokalizowanej na
klatce schodowej na piętrze budynku Starostwa. Projektowany WLZ ułoŜony będzie pod tynkiem i zasilał
będzie projektowany dźwig osobowy.
W
istniejącej
rozdzielnicy
nn
jest
wystarczająca
ilość
miejsca
dla
zabudowy
zabezpieczenie
nadmiarowoprądowego dobranego do mocy projektowanego dźwigu osobowego oraz rezerwa mocy.
Dodatkowo projektuje się w przebudowywanej części budynku Starostwa Powiatowego na poziomie
przyziemie, parteru oraz piętra oświetlenie podstawowe oraz bezpieczeństwa. Jako oświetlenie podstawowe
projektuje się oprawy oświetleniowe świetlówkowe mocowane do stropu. Jako oświetlenie awaryjne
projektuje się oprawy oświetleniowe świetlówkowe z zabudowanym inwerterem o czasie podtrzymania 1
godzina. Projektowane oprawy oświetlenia podstawowego i awaryjnego zasilane i sterowane będą z
istniejących obwodów oświetleniowych w budynku Starostwa Powiatowego.
12.
DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH
Celem inwestycji, dla potrzeb której opracowana jest niniejsza dokumentacja, jest zapewnienie moŜliwości
dostępu do budynku starostwa osobom niepełnosprawnym, w tym takŜe poruszającym się na wózkach.
Zaprojektowano dźwig osobowy z kabiną o wymiarach wewnętrznych 110 x 140 cm.
26
PROJEKT BUDOWLANY
03.2013
Budowa nowej windy w budynku nr 2 Starostwa Powiatowego w Krotoszynie
Dolny przystanek dźwigu znajduje się na poziomie chodnika przed budynkiem, przy czym próg nie jest
większy niŜ 2.0 cm. Drugi przystanek dźwigu znajduje się na poziomie parteru – kabina wyposaŜona jest
w drzwi obustronne. Na kondygnacji piętra drzwi dźwigu znajdują się po tej samej stronie co na parterze.
Dźwig zapewnia dostęp osobom niepełnosprawnym do obu kondygnacji uŜytkowych- poddasze pozostaje
kondygnacją nieuŜytkową.
13.
MOśLIWOŚCI ODSTĘPSTWA OD ZATWIERDZONEGO PROJEKTU
W świetle art. 36a ust. 6 Prawa Budowlanego - przewiduje się moŜliwość odstępstwa od
zatwierdzonego PB w zakresie wymiarów poziomych i pionowych z tolerancją ± 20.0cm.
14
WARUNKI OCHRONY PPOś
14.1 Dane ogólne
Powierzchnia zabudowy
572. 60 m2
Powierzchnia uŜytkowa w ramach opracowania
49.31 m2
Powierzchnia uŜytkowa budynku
924.24 m2
Powierzchnia obszaru opracowania
90.47 m2
Kubatura budynku
7079 m3
Wysokość budynku
7.84 górna powierzchnia najwyŜej
połoŜonego stropu nad
kondygnacją uŜytkową
LICZBA KONDYGNACJI
2
14.2 ODLEGŁOŚĆ OD OBIEKTÓW SĄSIADUJĄCYCH:
UWAGA: WSZYSTKIE ODLEGŁOŚCI DOTYCZĄ OBIEKTÓW ISTNIEJĄCYCH
Budynek Nr 1 Starostwa ( dz. 1910/3)
15.0 m
Budynek nr 3
20.0
Stacja paliw
30.0 m
14.3 PARAMETRY POśAROWE SUBSTANCJI PALNYCH:
W budynku nie przewiduje się przechowywania substancji palnych, dla których przekroczone są parametry
poŜarowe
i zasady
przechowywania
określone
w Rozporządzeniu
Ministra
Spraw
Wewnętrznych
i Administracji z dnia 21 kwietnia 2006 r. w sprawie ochrony przeciwpoŜarowej budynków, innych obiektów
budowlanych i terenów.
14.4 PRZEWIDYWANA GĘSTOŚĆ OBCIĄśENIA OGNIOWEGO:
27
PROJEKT BUDOWLANY
03.2013
Budowa nowej windy w budynku nr 2 Starostwa Powiatowego w Krotoszynie
Dla budynków ZL III gęstości obciąŜenia ogniowego nie wyznacza się.
14.5 KATEGORIA ZAGROśENIA LUDZI:
ZL III
14.6 OCENA ZAGROśENIA WYBUCHEM:
Nie dotyczy.
14.7 PODZIAŁ OBIEKTU NA STREFY POśAROWE:
Obecnie cały budynek znajduje się w jednej strefie poŜarowej.
W ramach niniejszego opracowania część budynku stanowiąca przedmiot opracowania została wydzielona
jako odrębna strefa poŜarowa zaliczona do kategorii zagroŜenia ludzi ZL III
Powierzchnia strefy poŜarowej 90.47 m2
14.8. ZESTAWIENIE
WYMAGAŃ
OCHRONY
PRZECIWPOśAROWEJ
DLA
GŁÓWNYCH
STREF
FUNKCJONALNYCH BUDYNKU
uwagi
•
•
Kategoria
zagroŜenia ludzi
ZL III
•
Wysokość budynku
niski N
do 9.0 m (górna powierzchnia
najwyŜej połoŜonego stropu na
poziomie + 7.84 )
•
Przyjęta klasa
odporności
poŜarowej
Klasa „D”
Klasa obniŜona z C do D ze
względu na wysokość stropu nad
pierwszą kondygnacją nadziemną
( do 9.0 m) i liczbę kondygnacji
(2 )
Klasa
Klasa odporności ogniowej elementów budynku
odporności
główna
konstrukcja
poŜarowej
konstrukcja
dachu
budynku
nośna
„C”
14.9
14.9.1
R 30
-
strop
R E I 30
ściana
ściana
przekrycie
zewnętrzna,
wewnętrzna
dachu
E I 30
-
-
Warunki ewakuacji, oświetlenie awaryjne (bezpieczeństwa i ewakuacyjne) oraz przeszkodowe
Liczba osób do ewakuacji
W ramach strefy 2 moŜliwe jest przebywanie do 10 osób
14.9.2 Długość dojść ewakuacyjnych
Ewakuacja ze strefy poŜarowej 2 prowadzi do Strefy poŜarowej 1 poprzez drzwi poŜarowe EI 30.
28
PROJEKT BUDOWLANY
Budowa nowej windy w budynku nr 2 Starostwa Powiatowego w Krotoszynie
03.2013
Ze Strefy 1 wyście prowadzi bezpośrednio na zewnątrz- Długość przejścia w pomieszczeniu biurowym
wynosi ok. 8.0 m
Długość przejścia w pomieszczeniach spoczników wynosi do 3.0 m.
14.9.3
Drzwi ewakuacyjne
Drzwi ewakuacyjne na zewnątrz budynku z wiatrołapu
-
drzwi dwuskrzydłowe o szerokości łącznej ( oba skrzydła – 1.74 cm )
14.9.4
Oświetlenie ewakuacyjne
W pomieszczeniach w ramach strefy 2 oznakowanie kierunków ewakuacji i wyjść ewakuacyjnych.
14.10 Sposób zabezpieczenia ogniowego instalacji uŜytkowych
14.10.1
Wyłącznik poŜarowy prądu
Główny wyłącznik poŜarowy prądu znajduje się przy wejściu do budynku.
14.10.2
Instalacja odgromowa
Bez zmian w stosunku do stanu obecnego.
14.11 Dobór urządzeń przeciwpoŜarowych w obiekcie dostosowany do wymagań wynikających z przyjętego
scenariusza rozwoju zdarzeń w czasie poŜaru, a w szczególności: stałych urządzeń gaśniczych, systemu
sygnalizacji poŜarowej, dźwiękowego systemu ostrzegawczego, instalacji wodociągowej przeciwpoŜarowej,
urządzeń oddymiających, dźwigów przystosowanych dla potrzeb ekip ratowniczych.
14.11.1
Stałe urządzenia gaśnicze
Nie wymagana
14.11.2
System sygnalizacji poŜarowej
Nie wymagany.
14.11.3
Dźwiękowy system ostrzegawczy
Nie wymagany.
14.11.4
Instalacja wodociągowa przeciwpoŜarowa
Hydrant Hp 25 pokazany w części rysunkowej
14.11.5
Urządzenia oddymiające
Nie wymagane.
14.11.6
Dźwigi przystosowane dla potrzeb ekip ratowniczych
29
PROJEKT BUDOWLANY
03.2013
Budowa nowej windy w budynku nr 2 Starostwa Powiatowego w Krotoszynie
Nie wymagane.
14.12 WYPOSAśENIE W GAŚNICE:
Budynek naleŜy wyposaŜyć w gaśnice w ilości 2 kg proszku / 100m².
14.13 Zaopatrzenie w wodę do zewn. gaszenia poŜaru:
Obiekt projektowany jest na terenie zabudowanym wyposaŜonym w sieć wodociągową, na której znajdują
się hydranty przeciwpoŜarowe.
Obiekt objęty jest zasięgiem 3 hydrantów o wydajności 10 l/s. w odległości 20 m od budynku.
14.14
DROGI POśAROWE:
Do projektowanego budynku jest wymagane doprowadzenie drogi poŜarowej. Przebieg dojazdu poŜarowego
do budynku pokazano w części rysunkowej. Droga poŜarowa w odległości 5.0 m od budynku ma szerokość
4.5 m. ZbliŜenie drogi poŜarowej do budynku- innej strefy poŜarowej nie ma znaczenia dla warunków
dojazdu do projektowanej strefy poŜarowej.
OPRACOWANIE:
Architektura
mgr inŜ. arch. Tomasz Boniecki
Konstrukcja
mgr inŜ. Piotr Jordan
Inst. elektryczne
mgr inŜ. Lech Krystek
30
