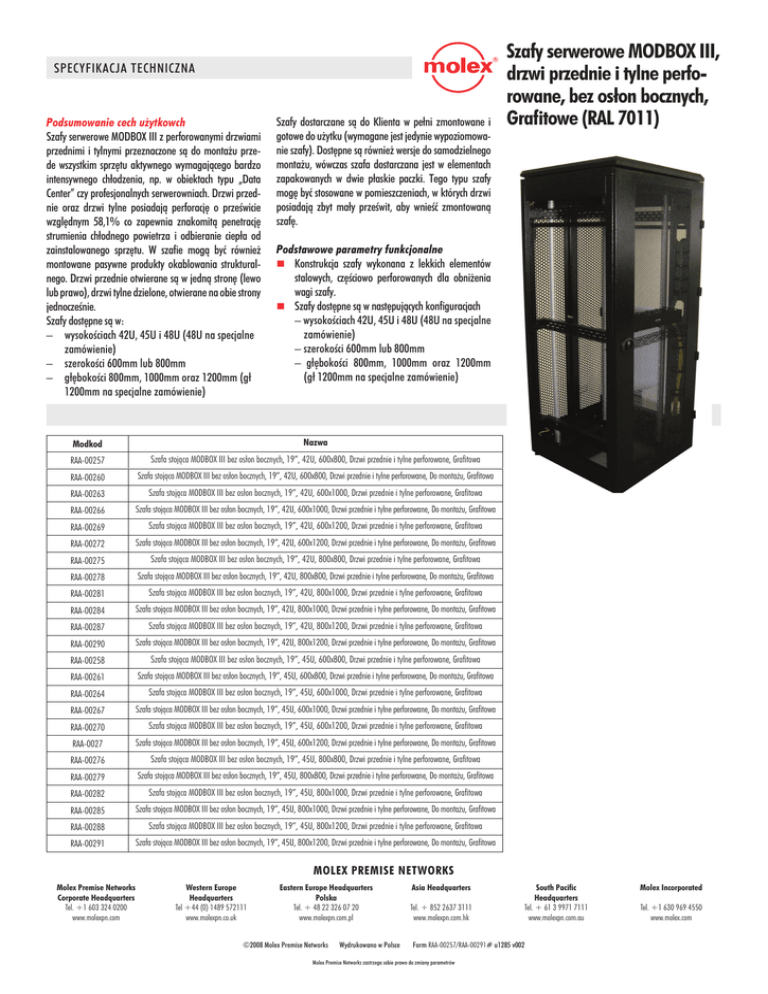

Szafy serwerowe MODBOX III, drzwi przednie i tylne perfo

Szafy serwerowe MODBOX III, drzwi przednie i tylne perfo

SPECYFIKACJA TECHNICZNA
Podsumowanie cech użytkowch
Szafy serwerowe MODBOX III z perforowanymi drzwiami
przednimi i tylnymi przeznaczone są do montażu przede wszystkim sprzętu aktywnego wymagającego bardzo
intensywnego chłodzenia, np. w obiektach typu „Data
Center” czy profesjonalnych serwerowniach. Drzwi przednie oraz drzwi tylne posiadają perforację o prześwicie
względnym 58,1% co zapewnia znakomitą penetrację
strumienia chłodnego powietrza i odbieranie ciepła od
zainstalowanego sprzętu. W szafie mogą być również
montowane pasywne produkty okablowania strukturalnego. Drzwi przednie otwierane są w jedną stronę (lewo
lub prawo), drzwi tylne dzielone, otwierane na obie strony
jednocześnie.
Szafy dostępne są w:
– wysokościach 42U, 45U i 48U (48U na specjalne
zamówienie)
– szerokości 600mm lub 800mm
– głębokości 800mm, 1000mm oraz 1200mm (gł
1200mm na specjalne zamówienie)
Szafy dostarczane są do Klienta w pełni zmontowane i
gotowe do użytku (wymagane jest jedynie wypoziomowanie szafy). Dostępne są również wersje do samodzielnego
montażu, wówczas szafa dostarczana jest w elementach
zapakowanych w dwie płaskie paczki. Tego typu szafy
mogę być stosowane w pomieszczeniach, w których drzwi
posiadają zbyt mały prześwit, aby wnieść zmontowaną
szafę.
Szafy serwerowe MODBOX III,
drzwi przednie i tylne perforowane, bez osłon bocznych,
Grafitowe (RAL 7011)
Podstawowe parametry funkcjonalne
n Konstrukcja szafy wykonana z lekkich elementów
stalowych, częściowo perforowanych dla obniżenia
wagi szafy.
n Szafy dostępne są w następujących konfiguracjach
– wysokościach 42U, 45U i 48U (48U na specjalne
zamówienie)
– szerokości 600mm lub 800mm
– głębokości 800mm, 1000mm oraz 1200mm
(gł 1200mm na specjalne zamówienie)
Modkod
Nazwa
RAA-00257
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 42U, 600x800, Drzwi przednie i tylne perforowane, Grafitowa
RAA-00260
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 42U, 600x800, Drzwi przednie i tylne perforowane, Do montażu, Grafitowa
RAA-00263
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 42U, 600x1000, Drzwi przednie i tylne perforowane, Grafitowa
RAA-00266
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 42U, 600x1000, Drzwi przednie i tylne perforowane, Do montażu, Grafitowa
RAA-00269
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 42U, 600x1200, Drzwi przednie i tylne perforowane, Grafitowa
RAA-00272
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 42U, 600x1200, Drzwi przednie i tylne perforowane, Do montażu, Grafitowa
RAA-00275
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 42U, 800x800, Drzwi przednie i tylne perforowane, Grafitowa
RAA-00278
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 42U, 800x800, Drzwi przednie i tylne perforowane, Do montażu, Grafitowa
RAA-00281
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 42U, 800x1000, Drzwi przednie i tylne perforowane, Grafitowa
RAA-00284
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 42U, 800x1000, Drzwi przednie i tylne perforowane, Do montażu, Grafitowa
RAA-00287
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 42U, 800x1200, Drzwi przednie i tylne perforowane, Grafitowa
RAA-00290
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 42U, 800x1200, Drzwi przednie i tylne perforowane, Do montażu, Grafitowa
RAA-00258
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 45U, 600x800, Drzwi przednie i tylne perforowane, Grafitowa
RAA-00261
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 45U, 600x800, Drzwi przednie i tylne perforowane, Do montażu, Grafitowa
RAA-00264
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 45U, 600x1000, Drzwi przednie i tylne perforowane, Grafitowa
RAA-00267
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 45U, 600x1000, Drzwi przednie i tylne perforowane, Do montażu, Grafitowa
RAA-00270
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 45U, 600x1200, Drzwi przednie i tylne perforowane, Grafitowa
RAA-0027
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 45U, 600x1200, Drzwi przednie i tylne perforowane, Do montażu, Grafitowa
RAA-00276
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 45U, 800x800, Drzwi przednie i tylne perforowane, Grafitowa
RAA-00279
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 45U, 800x800, Drzwi przednie i tylne perforowane, Do montażu, Grafitowa
RAA-00282
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 45U, 800x1000, Drzwi przednie i tylne perforowane, Grafitowa
RAA-00285
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 45U, 800x1000, Drzwi przednie i tylne perforowane, Do montażu, Grafitowa
RAA-00288
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 45U, 800x1200, Drzwi przednie i tylne perforowane, Grafitowa
RAA-00291
Szafa stojąca MODBOX III bez osłon bocznych, 19”, 45U, 800x1200, Drzwi przednie i tylne perforowane, Do montażu, Grafitowa
MOLEX PREMISE NETWORKS
Molex Premise Networks
Corporate Headquarters
Tel. +1 603 324 0200
www.molexpn.com
Western Europe
Headquarters
Tel +44 (0) 1489 572111
www.molexpn.co.uk
Eastern Europe Headquarters
Polska
Tel. + 48 22 326 07 20
www.molexpn.com.pl
©2008 Molex Premise Networks
Wydrukowano w Polsce
Asia Headquarters
Tel. + 852 2637 3111
www.molexpn.com.hk
South Pacific
Headquarters
Tel. + 61 3 9971 7111
www.molexpn.com.au
Form RAA-00257/RAA-00291# u1285 v002
Molex Premise Networks zastrzega sobie prawo do zmiany parametrów
Molex Incorporated
Tel. +1 630 969 4550
www.molex.com
SPECYFIKACJA TECHNICZNA
n Drzwi przednie mocowane są na czterech zawia-
n W suficie szafy można instalować zestaw wentylacyjny
sach, wyposażone są w zamek obrotowy sprzężony
z 3-punktowym mechanizmem ryglowym wyposażonym w zamek(komplet 2kluczyków). Możliwość
otwierania drzwi w obie strony (lewo bądź prawo)
po przeinstalowaniu kompletu zawias i elementów
blokujących. Możliwość otwierania drzwi jedną ręką.
Drzwi tylne dwudzielne, otwierane na lewo i prawo
wyposażone w zamek z kluczykiem. Dzięki temu do
otwarcia drzwi wymagane jest o połowę mniej miejsca, w przypadku ustawienia szaf w rzędy tzw. Gorący
korytarz może być węższy.
W drzwiach przednich i tylnych zastosowano perforację o o prześwicie względnym 58,1%.
Szafa dostarczana jest bez obu paneli bocznych!
Szafa wyposażona jest w cztery przepusty kablowe
usytuowane w suficie, podłodze oraz ściance tylnej
szafy (tuż nad podłogą oraz tuż pod sufitem). Trzy
przepusty są zaślepione metalowymi zaślepkami, a
w czwartym jest zainstalowany przepust szczotkowy.
Istnieje możliwość dokupienia dodatkowych przepustów szczotkowych. Wymiary użytkowe przepustu
szczotkowego 40cm x10cm.
Wszystkie ruchome sekcje szafy są uziemione, komplet linek uziemiających wchodzi w skład szafy
Do podłogi szafy przygrzana jest miedziana śruba
uziemiająca służąca do uziemiania całej szafy.
z dwoma bądź czterema wentylatorami. Dodatkowo
zestaw może być wyposażony w termostat zamykający.
W podłodze szafy istnieje możliwość zamontowania zaślepki filtracyjnej (wymiary 42 cm x 25cm)
zapobiegającej zasysaniu kurzu i zanieczyszczeń do
wnętrzna szafy.
W szafach o szerokości 800mm istnieje możliwość
zamontowania pionowych prowadnic kablowych po
obu stronach ramy 19-calowej. Prowadnice umożliwiają efektywne zarządzanie kablami krosowymi
prowadzonymi w pionie.
Standardowo szafy o głębokości 800 wyposażone
są dwie pary belek nośnych, a szafy o głębokości
1000mm i 1200mm w trzy pary belek nośnych. Istnieje możliwość płynnej regulacji głębokości instalowania belek nośnych.
Daszek szafy wyposażony jest w szczeliny odprowadzające powietrze wyrzucane przez wentylatory. Są
one odpowiednio wyprofilowane tak, aby nie było
możliwości wniknięcia do środka cieczy np. czynnika
chłodzącego z nieszczelnej klimatyzacji.
Szafy dostępne są w wersji zmontowanej (gotowej
do użytku) oraz w do samodzielnego zmontowania
(dwie płaskie paczki).
Szafy oferowane są w dwóch kolorach Grafitowym
(RAL 7011) oraz Czarnym (RAL 9005).
n
n
n
n
n
n
n
n
n
n
n
n
Szafy serwerowe MODBOX III,
drzwi przednie i tylne perforowane, bez osłon bocznych,
Grafitowe (RAL 7011)
n Szafy o głębokości 800mm i 1000mm mogą być
ustawiane na cokole o wys. 120mm, dzięki czemu
możemy wprowadzać kable z dowolnej strony jak
również przechowywać zapas kabla w cokole. Cokół należy zamawiać oddzielnie. Dodatkowo cokoły
o głębokości 1000mm są wyposażone w ruchome
stabilizatory zapobiegające przewróceniu szafy na
personel obsługujący, podzas instalacji sprzętu bądź
konserwacji wysuwanych serwerów.
n Szafa wyposażona jest w komplet nóżek umożliwiających wypoziomowanie szafy.
n Szafa jest dostarczana z kompletem kluczyków do:
– zamka w drzwiach przednich (2szt)
– zamka w drzwiach tylnych (2szt)
– zamków do obu paneli bocznych (do każdego panela komplet 2szt.)
n Konstrukcja szafy umożliwia jej rozebranie na elementy i przeniesienie przez drzwi o zbyt małym
prześwicie!
Parametry mechaniczne
Wymiary zewnętrzne szaf [mm] (dla szaf do samodzielnego montażu po zmontowaniu) i waga [kg] szaf w opakowaniu dla celów transportowych:
Typ szafy
42U
45U
Szafa serwerowa MODBOX III, 19”, 600x800, bez osłon bocznych
Wys.
Szer.
2 065,0 600,0
Gł.
800,0
Waga
96
Wys.
Szer.
2 198,5 600,0
Gł.
800,0
Waga
100,8
Szafa serwerowa MODBOX III, 19”, 600x800, Do montażu, bez osłon bocznych
2 065,0 600,0
800,0
130,5
2 198,5 600,0
800,0
135,3
Szafa serwerowa MODBOX III, 19”, 600x1000, bez osłon bocznych
2 065,0 600,0
1000,0
109
2 198,5 600,0
1000,0
113,8
Szafa serwerowa MODBOX III, 19” 600x1000, Do montażu, bez osłon bocznych
2 065,0 600,0
1000,0
146,5
2 198,5 600,0
1000,0
151,3
Szafa serwerowa MODBOX III, 19”, 600x1200, bez osłon bocznych
2 065,0 600,0
1200,0
122
2 198,5 600,0
1200,0
126,8
Szafa serwerowa MODBOX III, 19”, 600x1200, Do montażu, bez osłon bocznych
2 065,0 600,0
1200,0
146
2 198,5 600,0
1200,0
150,8
Szafa serwerowa MODBOX III, 19”, 800x800, bez osłon bocznych
2 065,0 800,0
800,0
128
2 198,5 800,0
800,0
132,8
Szafa serwerowa MODBOX III, 19”, 800x800, Do montażu, bez osłon bocznych
2 065,0 800,0
800,0
144
2 198,5 800,0
800,0
148,8
Szafa serwerowa MODBOX III, 19”, 800x1000, bez osłon bocznych
2 065,0 800,0
1000,0
145
2 198,5 800,0
1000,0
149,8
Szafa serwerowa MODBOX III, 19”, 800x1000, Do montażu, bez osłon bocznych
2 065,0 800,0
1000,0
193
2 198,5 800,0
1000,0
197,8
Szafa serwerowa MODBOX III, 19”, 800x1200, bez osłon bocznych
2 065,0 800,0
1200,0
162
2 198,5 800,0
1200,0
166,8
Szafa serwerowa MODBOX III, 19”, 800x1200, Do montażu, bez osłon bocznych
2 065,0 800,0
1200,0
237
2 198,5 800,0
1200,0
241,8
Materiał:
Powłoka:
Kolor:
Molex Premise Networks
Corporate Headquarters
Tel. +1 603 324 0200
www.molexpn.com
Blacha stalowa walcowana na zimno
Lakier proszkowy
w kolorze grafitowym (RAL 7011)
Grafitowy (RAL 7011)
