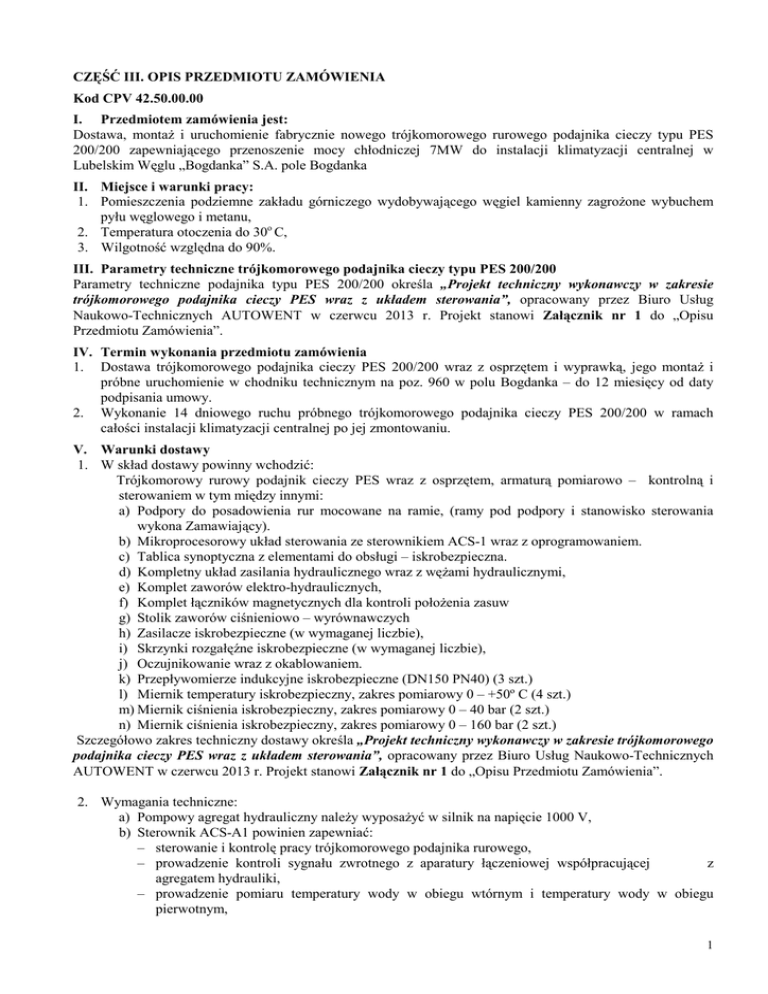

CZĘŚĆ III. OPIS PRZEDMIOTU ZAMÓWIENIA
Kod CPV 42.50.00.00
I. Przedmiotem zamówienia jest:
Dostawa, montaż i uruchomienie fabrycznie nowego trójkomorowego rurowego podajnika cieczy typu PES
200/200 zapewniającego przenoszenie mocy chłodniczej 7MW do instalacji klimatyzacji centralnej w
Lubelskim Węglu „Bogdanka” S.A. pole Bogdanka
II. Miejsce i warunki pracy:
1. Pomieszczenia podziemne zakładu górniczego wydobywającego węgiel kamienny zagrożone wybuchem
pyłu węglowego i metanu,
2. Temperatura otoczenia do 30o C,
3. Wilgotność względna do 90%.
III. Parametry techniczne trójkomorowego podajnika cieczy typu PES 200/200
Parametry techniczne podajnika typu PES 200/200 określa „Projekt techniczny wykonawczy w zakresie
trójkomorowego podajnika cieczy PES wraz z układem sterowania”, opracowany przez Biuro Usług
Naukowo-Technicznych AUTOWENT w czerwcu 2013 r. Projekt stanowi Załącznik nr 1 do „Opisu
Przedmiotu Zamówienia”.
IV. Termin wykonania przedmiotu zamówienia
1. Dostawa trójkomorowego podajnika cieczy PES 200/200 wraz z osprzętem i wyprawką, jego montaż i
próbne uruchomienie w chodniku technicznym na poz. 960 w polu Bogdanka – do 12 miesięcy od daty
podpisania umowy.
2. Wykonanie 14 dniowego ruchu próbnego trójkomorowego podajnika cieczy PES 200/200 w ramach
całości instalacji klimatyzacji centralnej po jej zmontowaniu.
V. Warunki dostawy
1. W skład dostawy powinny wchodzić:
Trójkomorowy rurowy podajnik cieczy PES wraz z osprzętem, armaturą pomiarowo – kontrolną i
sterowaniem w tym między innymi:
a) Podpory do posadowienia rur mocowane na ramie, (ramy pod podpory i stanowisko sterowania
wykona Zamawiający).
b) Mikroprocesorowy układ sterowania ze sterownikiem ACS-1 wraz z oprogramowaniem.
c) Tablica synoptyczna z elementami do obsługi – iskrobezpieczna.
d) Kompletny układ zasilania hydraulicznego wraz z wężami hydraulicznymi,
e) Komplet zaworów elektro-hydraulicznych,
f) Komplet łączników magnetycznych dla kontroli położenia zasuw
g) Stolik zaworów ciśnieniowo – wyrównawczych
h) Zasilacze iskrobezpieczne (w wymaganej liczbie),
i) Skrzynki rozgałęźne iskrobezpieczne (w wymaganej liczbie),
j) Oczujnikowanie wraz z okablowaniem.
k) Przepływomierze indukcyjne iskrobezpieczne (DN150 PN40) (3 szt.)
l) Miernik temperatury iskrobezpieczny, zakres pomiarowy 0 – +50º C (4 szt.)
m) Miernik ciśnienia iskrobezpieczny, zakres pomiarowy 0 – 40 bar (2 szt.)
n) Miernik ciśnienia iskrobezpieczny, zakres pomiarowy 0 – 160 bar (2 szt.)
Szczegółowo zakres techniczny dostawy określa „Projekt techniczny wykonawczy w zakresie trójkomorowego
podajnika cieczy PES wraz z układem sterowania”, opracowany przez Biuro Usług Naukowo-Technicznych
AUTOWENT w czerwcu 2013 r. Projekt stanowi Załącznik nr 1 do „Opisu Przedmiotu Zamówienia”.
2. Wymagania techniczne:
a) Pompowy agregat hydrauliczny należy wyposażyć w silnik na napięcie 1000 V,
b) Sterownik ACS-A1 powinien zapewniać:
– sterowanie i kontrolę pracy trójkomorowego podajnika rurowego,
– prowadzenie kontroli sygnału zwrotnego z aparatury łączeniowej współpracującej
z
agregatem hydrauliki,
– prowadzenie pomiaru temperatury wody w obiegu wtórnym i temperatury wody w obiegu
pierwotnym,
1
– obliczanie mocy cieplnej przekazywanej w obiegu wtórnym,
– prowadzenie pomiaru ciśnienia wody w rurociągach obiegu pierwotnego przed i za
trójkomorowym podajnikiem oraz w rurociągu obiegu wtórnego przed trójkomorowym
podajnikiem,
– prowadzenie transmisji danych oraz odbiór danych z układu sterującego pracą pomp obiegu
wtórnego, pomp wody stabilizującej oraz zaworem i przepustnicą,
– prowadzenie transmisji danych o dokonywanych pomiarach, obliczeniach i pracy urządzeń
współpracujących z trójkomorowym podajnikiem do głównego koncentratora dołowego ( GKM )
w zakresie umożliwiającym pełną wizualizację przesłanych danych,
– prowadzenie transmisji danych do tablicy synoptycznej,
– generowanie sygnału START/STOP do układu sterowania w wyłączniku SKP dla odpływu
silnika pompy agregatu hydraulicznego.
– Zaproponowany sterownik wraz z oprogramowaniem i wizualizacją winien być zgody z
przyjętym przez Zamawiającego standardem sterowania oraz wizualizacji danych. Wykonawca
jest zobowiązany do podłączenia sterownika do systemu automatyki i sterowania
Zamawiającego.
3. Pozostałe wymagania:
a) Wraz z dostawą Wykonawca powinien dostarczyć Zamawiającemu w trzech egzemplarzach:
– Dokumentacje techniczne
– Instrukcję obsługi
– Deklaracje zgodności.
– Świadectwa jakości,
– Świadectwa gwarancyjne,
– Atesty hutnicze,
– Świadectwa materiałowe,
– Protokoły kontroli i badań,
– Certyfikaty,
– Inne dokumenty przynależne, których obowiązek dostarczenia wynika z obowiązującego prawa.
b) Wykonawca winien dostarczać przedmiot umowy o niekwestionowanej jakości, odpowiadające
obowiązującym przepisom prawnym odnoszącym się w swej treści do kwestii zaopatrzenia
materiałowego (m.in. Ustawa o badaniach i certyfikacji materiałów i usług) oraz spełniające
wymogi aktualnie obowiązujących norm krajowych, a w przypadku braku polskich norm,, norm
zagranicznych. Ponadto Wykonawca powinien przedstawić w ofercie certyfikat oceny systemu
zarządzania jakością ISO 9001 wydany przez upoważnioną instytucję akredytacyjną rejestrowaną w
PCA.
c) Zamawiający zastrzega sobie prawo w przypadkach uzasadnionych do przeprowadzenia badań
dostarczonych wyrobów przez uprawnioną jednostkę na koszt Wykonawcy.
VI. Warunki montażu:
1. Montaż będzie wykonywany w chodniku technicznym na poziomie 960 w polu Bogdanka.
2. Podajnik Trójkomorowy, stanowisko jego sterowania będą zabudowane na ramach stalowych i na
palach fundamentowych umieszczonych w spągu wyrobiska. Pale fundamentowe i ramy wykona
Zamawiający i przekaże protokolarnie pod zabudowę urządzenia wraz z operatem wysokościowym.
3. Zakres montażu:
a) Montaż podajnika trójkomorowego wraz z osprzętem i układem sterowania
b) Montaż linii zasilającej od wyłącznika SKP do silnika pompowego agregatu hydraulicznego,
c) Montaż linii kablowej sterowniczej od sterownika ACS-A1 do układu sterowania wyłącznika SKP
Montaż należy wykonać zgodnie z „Projektem technicznym wykonawczym w zakresie
trójkomorowego podajnika cieczy PES wraz z układem sterowania”,
opracowanym przez Biuro Usług Naukowo-Technicznych AUTOWENT w czerwcu 2013 r. Projekt
stanowi Załącznik nr 1 do „Opisu Przedmiotu Zamówienia”.
4. Wykonawca wykona montaż podajnika przy użyciu własnego sprzętu i narzędzi.
5. Transport elementów podajnika trójkomorowego na miejsce montażu wykona Zamawiający.
6. Wykonawca powinien posiadać przeszkolony personel techniczny (pracownicy i dozór), posiadający
wymagane przepisami górniczymi uprawnienia oraz badania medyczne umożliwiające wykonywanie
prac w poziemnym zakładzie górniczym.
7. Prace montażowe powinny być realizowane zgodnie ze „Szczegółowym podziałem obowiązków
pomiędzy osobami kierownictwa i dozoru ruchu Zakładu Górniczego Lubelski Węgiel „Bogdanka” S.
2
A., a Wykonawca, w celu zapewnienia bezpiecznych warunków pracy i koordynację prac, stanowiącym
załącznik do umowy.
VII. Warunki uruchomienia urządzenia
1. Wykonawca przystąpi do uruchamiania urządzenia po zakończeniu montażu.
2. W trakcie uruchomienia Wykonawca wykona regulację parametrów technicznych urządzenia.
3. Przed przystąpieniem do uruchomienia podajnika trójkomorowego Wykonawca wykona odbiór
dozorowy hydroakumulatora zabudowanego w układzie hydraulicznym podajnika.
4. Przed przystąpieniem do uruchomienia podajnika trójkomorowego Wykonawca wykona próbę
ciśnieniową podajnika.
5. Podłączenie rurociągów obiegów pierwotnego i wtórnego do podajnika nie jest przedmiotem
zamówienia.
VIII. Warunki ruchu próbnego urządzenia w całości instalacji klimatyzacji centralnej:
1. Po zakończeniu montażu całości instalacji klimatyzacji centralnej w polu Bogdanka wykonanej wg
projektu „Projekt centralnego systemu klimatyzacji wyrobisk podziemnych w Lubelskim Węglu
„Bogdanka” S.A. w polu Bogdanka” zostanie przeprowadzony 14 dniowy ruch próbny instalacji
2. Wykonawca ma obowiązek uczestniczyć w ruchu próbnym instalacji klimatyzacji centralnej w
zakresie obejmującym przedmiot zamówienia i
współdziałać ze służbami technicznymi
Zamawiającego i Wykonawcy całości instalacji. Wykonawca do oferty załączy plan obsługi ruchu
próbnego urządzenia u Zamawiającego, który będzie załącznikiem do umowy.
3. Dostawca do oferty dołączy plan obsługi ruchu próbnego urządzenia w ramach ruchu próbnego całości
instalacji klimatyzacji centralnej, który stanowić będzie załącznik nr 3 do Umowy.
IX. Wyprawka
Wykonawca dostarczy Zamawiającemu wyprawkę tj. fabrycznie nowe podzespołów, części zamienne w
ilości i asortymencie ustalonym przez Wykonawcę, które zapewnią niezawodną pracę urządzenia w czasie
95% dni jej ruchu w okresie gwarancji. W wyprawce powinny się znaleźć między innymi następujące
części i podzespoły:
Lp
Nazwa Części
Ilość
1
Czujnik temperatury typu TEMEX-NFGSQ0+50L100S
1
2
Ciśnieniomierz typu PEMEX-LCFLFDI040bS (0-40bar)
1
3
Ciśnieniomierz typu PEMEX-LCFLFDI160bS (0-160bar)
1
4
Przełącznik magnetyczny
1
5
Kompletny wąż hydrauliczny pracujący w układach pomiarowych
1
6
Manometr
1
7
Zespół filtra ze wskaźnikiem zanieczyszczenia
1
Wykonawca załączy do oferty oświadczenie, że przez okres min. 5 lat od dnia zakończenia prac zapewnia
dostępność części zamiennych lub ich zamienników wprowadzonych w związku z postępem technicznym.
X. Warunki odbioru przedmiotu umowy:
Odbiór przedmiotu umowy nastąpi w następujący sposób:
1. Po dostarczeniu przedmiotu Umowy do siedziby Zamawiającego nastąpi wstępny odbiór przedmiotu
Umowy [sprawdzenie jego kompletności, w tym kompletności dokumentów oraz kompletności
wyprawki], wymagający potwierdzenia w formie pisemnego Protokołu Kompletności Dostawy,
podlegającego podpisaniu przez upoważnionych przedstawicieli Stron.
2. Odbiór techniczny wykonanych prac montażowych i uruchomienia podajnika trójkomorowego bez wad
istotnych na dole w chodniku technicznym. Z czynności odbioru zostanie sporządzony protokół
techniczny odbioru prac montażowych i uruchomienia urządzenia. Warunkiem dokonania przez
Zamawiającego Odbiorów technicznych jest dostarczenie przez Wykonawcę dokumentów
wymienionych w pkt. V.3.b , protokół odbioru wyprawki i protokół odbioru prac montażowo –
uruchomieniowych (z załączoną dokumentacją badań odbiorczych) – 3 egzemplarze,
3. Odbiór końcowy przedmiotu umowy po 14 dniowym ruchu próbnym urządzenia w ramach całości
instalacji klimatyzacji centralnej bez wad istotnych. Z czynności odbioru końcowego zostanie
sporządzony protokół odbioru końcowego.
Warunkiem dokonania przez Zamawiającego odbioru końcowego przedmiotu umowy jest
dostarczenie przez Wykonawcę niżej wyszczególnionej dokumentacji i dokumentów w ilości – 3
egzemplarze:
3
a. karty gwarancyjne,
b. zasady serwisowania gwarancyjnego i pogwarancyjnego,
c. oświadczenie Wykonawcy, że przez okres minimum 5 lat od dnia zakończenia prac zapewnia
dostępność części zamiennych lub ich zamienników wprowadzonych w związku z postępem
technicznym,
d. wykaz osób Zamawiającego przeszkolonych przez Wykonawcę w zakresie obsługi
i eksploatacji urządzenia wraz ze stosownymi zaświadczeniami,
e. lista materiałów i części zamiennych, lista ta powinna zawierać poniższe informacje:
– nazwa układu/systemu/składnika, dla którego materiał lub część jest przeznaczona,
– producent,
– numer uzgodniony z Zamawiającym,
– nazwa materiału/części,
– numer pozycji materiału/części i numer referencyjny odnośnego rysunku.
Do listy tej należy dołączyć katalogi materiałów/części zamiennych.
1.1.1. Szkolenia
Wykonawca przeprowadzi szkolenie pracowników i dozoru Zamawiającego w zakresie obsługi podajnika
trójkomorowego, systemu sterowania, nadzoru i wizualizacji w ilości 20 osób z wystawieniem stosownych
zaświadczeń.
1.2. UWAGI KOŃCOWE
Dostawa i roboty objęte przedmiotem zamówienia należy wykonać zgodnie z przepisami:
1. Ustawą Prawo Geologiczne i Górnicze z dnia 9 czerwca 2011 r. (Dz.U.1994.27.96 z późn. zm.)
2. Rozporządzeniem Ministra Gospodarki z dnia 28 czerwca 2002 r. w sprawie bezpieczeństwa i higieny
pracy, prowadzenia ruchu oraz specjalistycznego zabezpieczenia przeciwpożarowego w podziemnych
zakładach górniczych (Dz. U. Nr 139, poz. 1169 oraz z 2006 r. Nr 124, poz. 863 z późn. zm.),
3. Rozporządzeniem Rady Ministrów z dnia 30 kwietnia 2004 r. w sprawie dopuszczenia wyrobów do
stosowania w zakładach górniczych (Dz. U. Nr 99, poz. 1003).
4. Rozporządzeniem Ministra Gospodarki z dn. 20 grudnia 2005 r. Dz. U. Nr 259 poz. 2170 w sprawie
zasadniczych wymagań dla maszyn i elementów bezpieczeństwa,
5. Rozporządzeniu Ministra Gospodarki z dnia 21 października 2008 r. Dz.U.Nr. 199 poz. 1228 w sprawie
zasadniczych wymagań dla maszyn, wdrażającym postanowienia dyrektywy 2006/42/WE,
6. Rozporządzeniu Ministra Gospodarki z dn. 22 grudnia 2005 r. Dz. U. Nr 263 poz. 2203 w sprawie
zasadniczych wymagań dla urządzeń i systemów ochronnych przeznaczonych do użytku w
przestrzeniach zagrożonych wybuchem, wdrażającego dyrektywę 94/9/WE.
XI. Gwarancja
Wykonawca udzieli 36 miesięcznej gwarancji i rękojmi na przedmiot zamówienia. Okres gwarancji będzie
liczony od daty dokonania odbioru końcowego przedmiotu umowy bez wad istotnych.
XII. Oferta powinna zawierać między innymi:
1. Wszystkie dane techniczne urządzenia umożliwiające ocenę oferty.
2. Dokumenty techniczne urządzenia w tym między innymi:
a) Wzory deklaracji zgodności,
b) Certyfikaty wraz z protokołami z badań,
c) Wzory świadectw gwarancyjnych,
d) Inne dokumenty przynależne, których obowiązek dostarczenia wynika z obowiązującego prawa,
które pozwolą we właściwy sposób ocenić ofertę.
3. Harmonogram rzeczowo – finansowy dostawy, montażu i uruchomienia urządzenia.
XIII. Załączniki
1. „Projekt techniczny wykonawczy w zakresie trójkomorowego podajnika cieczy PES wraz z układem
sterowania”, opracowanym przez Biuro Usług Naukowo-Technicznych AUTOWENT w czerwcu
2013 r.
