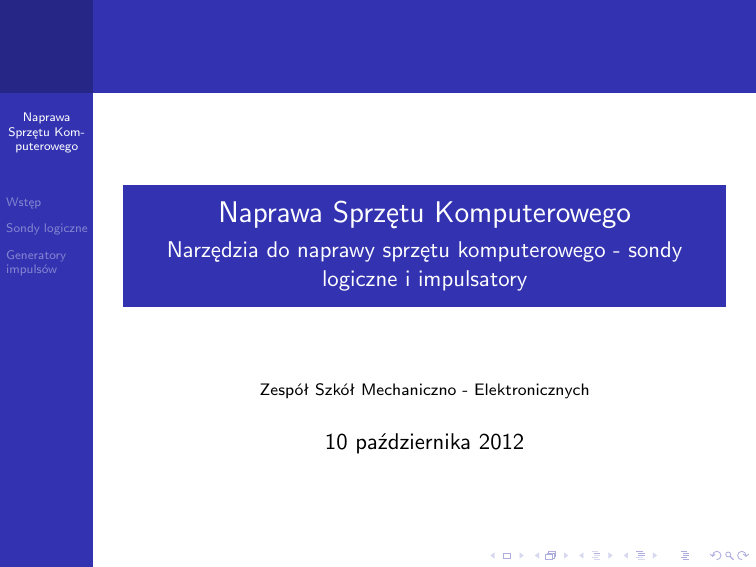

Naprawa Sprzętu Komputerowego
Narzędzia do naprawy sprzętu komputerowego - sondy
logiczne i impulsatory
Zespół Szkół Mechaniczno - Elektronicznych
10 października 2012
Wstęp (1)
Naprawa
Sprzętu Komputerowego
Układ scalony
Wstęp
Sondy logiczne
Generatory
impulsów
Zminiaturyzowany układ elektroniczny zawierający w swym
wnętrzu od kilku do setek milionów podstawowych elementów
elektronicznych, takich jak tranzystory, diody, rezystory,
kondensatory
Układy cyfrowe
Rodzaj układów elektronicznych, w których sygnały napięciowe
przyjmują tylko określoną liczbę poziomów ( wysoki (ozn. H, z
ang. high) i niski (ozn. L, z ang. low);
Wstęp (2)
Naprawa
Sprzętu Komputerowego
Wstęp
Sondy logiczne
Generatory
impulsów
Rysunek : Układ scalony
Wstęp (3)
Naprawa
Sprzętu Komputerowego
Wstęp
Sondy logiczne
Generatory
impulsów
Rysunek : Przykładowy układ cyfrowy
Wstęp (4)
Naprawa
Sprzętu Komputerowego
Wstęp
Sondy logiczne
Generatory
impulsów
Bramka logiczna
Element konstrukcyjny maszyn i mechanizmów (dziś zazwyczaj
układ scalony) realizujący fizycznie pewną prostą funkcję
logiczną, której argumenty (zmienne logiczne) oraz sama
funkcja mogą przybierać jedną z dwóch wartości, np. 0 lub 1.
Wstęp (5)
Naprawa
Sprzętu Komputerowego
Wstęp
Sondy logiczne
Generatory
impulsów
Rysunek : Wybrane bramki logiczne
Wstęp (6)
Naprawa
Sprzętu Komputerowego
Wstęp
Sondy logiczne
Generatory
impulsów
Rysunek : Budowa układu scalonego
Sondy logiczne (1)
Naprawa
Sprzętu Komputerowego
Wstęp
Sondy logiczne
Generatory
impulsów
* Podczas uruchamiania urządzeń cyfrowych nieocenione
usługi oddaje sonda logiczna;
* Sonda logiczna jest doskonałym narzędziem do
sprawdzania działania i weryfikacji obwodów logicznych;
* Pracuje jako detektor poziomu logicznego, detektor
impulsów, może służyć do rozciągania i zapamiętywania
impulsów
Sonda logiczna
Pozwala ona w szybki i prosty sposób określić poziomy logiczne
w różnych punktach układu
Sondy logiczne (2)
Naprawa
Sprzętu Komputerowego
Wstęp
Sondy logiczne
Generatory
impulsów
Sondy logiczne (3)
Naprawa
Sprzętu Komputerowego
Wstęp
Sondy logiczne
Generatory
impulsów
Generatory impulsów (1)
Naprawa
Sprzętu Komputerowego
Wstęp
Impuls
Sondy logiczne
Generatory
impulsów
Sygnał o skończonym czasie trwania, który posiada określone
parametry
* Przykładem są impulsy cyfrowe, czyli bity przesyłane
pomiędzy dwoma urządzeniami cyfrowymi (np.
komputerami) reprezentowane jako podwyższenia lub
obniżenia napięcia elektrycznego w kablu miedzianym
Generatory impulsów (2)
Naprawa
Sprzętu Komputerowego
Wstęp
Sondy logiczne
Generatory
impulsów
* Generator impulsów jest doskonałym narzędziem do
sprawdzania działania i weryfikacji obwodów logicznych;
Generator impulsów
Pozwala na zadanie sygnału bezpośrednio do badanego obwodu
bez konieczności usuwania z niego układu scalonego lub
przerywania obwodu
