BUDOWA ELEKTRYCZNA BI-VAN CAN COM2000

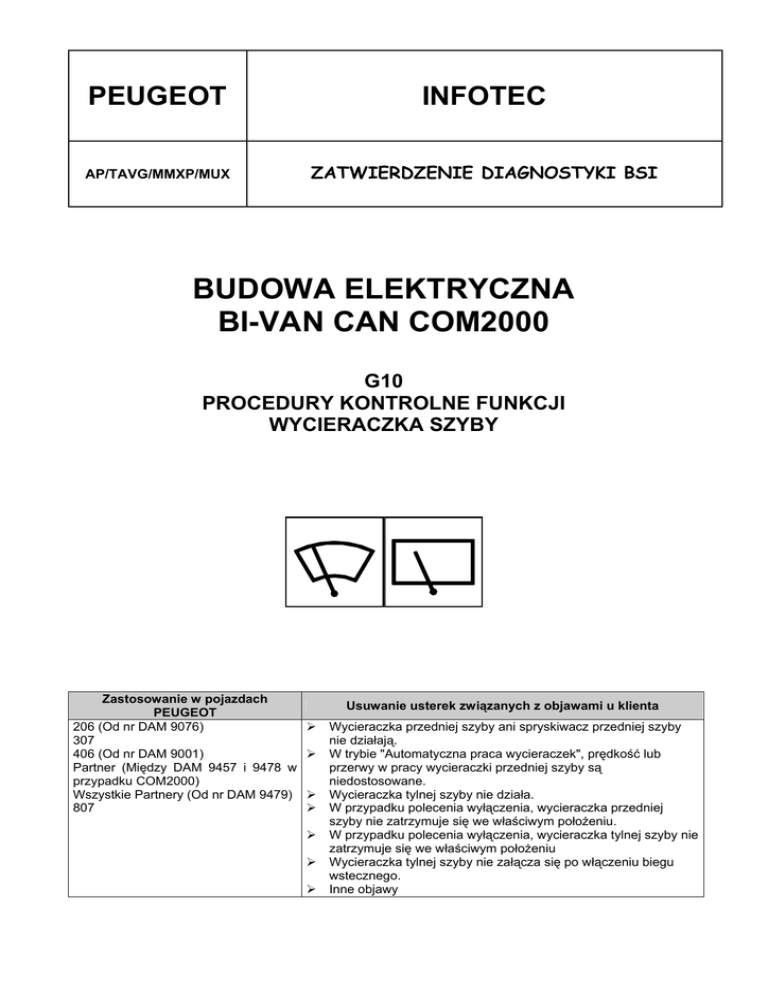

PEUGEOT INFOTEC AP/TAVG/MMXP/MUX ZATWIERDZENIE DIAGNOSTYKI BSI BUDOWA ELEKTRYCZNA BI-VAN CAN COM2000 G10 PROCEDURY KONTROLNE FUNKCJI WYCIERACZKA SZYBY Zastosowanie w pojazdach PEUGEOT 206 (Od nr DAM 9076) 307 406 (Od nr DAM 9001) Partner (Między DAM 9457 i 9478 w przypadku COM2000) Wszystkie Partnery (Od nr DAM 9479) 807 Usuwanie usterek związanych z objawami u klienta ¾ ¾ ¾ ¾ ¾ ¾ ¾ Wycieraczka przedniej szyby ani spryskiwacz przedniej szyby nie działają. W trybie "Automatyczna praca wycieraczek", prędkość lub przerwy w pracy wycieraczki przedniej szyby są niedostosowane. Wycieraczka tylnej szyby nie działa. W przypadku polecenia wyłączenia, wycieraczka przedniej szyby nie zatrzymuje się we właściwym położeniu. W przypadku polecenia wyłączenia, wycieraczka tylnej szyby nie zatrzymuje się we właściwym położeniu Wycieraczka tylnej szyby nie załącza się po włączeniu biegu wstecznego. Inne objawy PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI Adnotacje wprowadzonych zmian w dokumencie Data 11/06/2004 22/06/2004 Wersja v1.0 v1.1 Opis wprowadzonych zmian Utworzenie dokumentu Usunięto algorytm kontroli trybu awaryjnego. Zastąpiono go ostrzeżeniem o kontroli wstępnej. G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 2 PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI SPIS TREŚCI 1 PRZEDMIOT PROCEDURY..........................................................................................4 2 ZWROT W RAMACH GWARANCJI .............................................................................4 3 PRZYPOMNIENIE FUNKCJI I JEJ BUDOWY ..............................................................5 3.1 3.2 3.3 3.4 3.5 3.6 WYCIERACZKA PRZEDNIEJ SZYBY ..................................................................................5 WYCIERACZKA TYLNEJ SZYBY .......................................................................................5 TYP CZUJNIKA DESZCZU W POJAZDACH OBJĘTYCH NINIEJSZĄ PROCEDURĄ ........................5 WŁĄCZENIE AUTOMATYCZNEGO TRYBU PRACY WYCIERACZEK ..........................................5 PRZYPOMNIENIE TRYBÓW AWARYJNYCH FUNKCJI AUTOMATYCZNEJ PRACY WYCIERACZEK ..6 TELEKODOWANIE I PARAMETRY FUNKCJI ........................................................................6 4 OSTRZEŻENIE - KONTROLE WSTĘPNE....................................................................7 5 [G10][S01] WYCIERACZKI I SPRYSKIWACZE PRZEDNIEJ SZYBY NIE DZIAŁAJĄ8 5.1 WSTĘP .......................................................................................................................8 5.2 [G10][S01] ETAP 1 .....................................................................................................9 5.3 [G10][S01] ETAP 2 .....................................................................................................9 6 [G10][S02] W TRYBIE "AUTOMATYCZNA PRACA WYCIERACZEK", PRĘDKOŚĆ LUB PRZERWY W PRACY WYCIERACZKI PRZEDNIEJ SZYBY SĄ NIEDOSTOSOWANE. .......................................................................................................10 6.1 POJAZDY WYPOSAŻONE W CZUJNIK DESZCZU PRZEWODOWY .........................................10 6.2 POJAZDY WYPOSAŻONE W CZUJNIK DESZCZU ZMULTIPLEKSOWANY ................................10 7 [G10][S03] WYCIERACZKA TYLNEJ SZYBY NIE ZAŁĄCZA SIĘ PO WŁĄCZENIU BIEGU WSTECZNEGO.....................................................................................................11 8 [G10][S04] W PRZYPADKU POLECENIA WYŁĄCZENIA, WYCIERACZKA PRZEDNIEJ SZYBY NIE ZATRZYMUJE SIĘ WE WŁAŚCIWYM POŁOŻENIU...............11 9 [G10][S05] W PRZYPADKU POLECENIA WYŁĄCZENIA, WYCIERACZKA TYLNEJ SZYBY NIE ZATRZYMUJE SIĘ WE WŁAŚCIWYM POŁOŻENIU....................................12 10 10.1 10.2 10.3 11 [G10][S06] KONTROLA DZIAŁANIA WYCIERACZKI PRZEDNIEJ SZYBY ........12 DIAGNOSTYKA TRYBU AUTOMATYCZNEJ PRACY WYCIERACZEK ...................................15 DIAGNOSTYKA DZIAŁANIA RĘCZNEGO NA MAŁEJ PRĘDKOŚCI .......................................18 DIAGNOSTYKA TRYBU DUŻEJ PRĘDKOŚCI ..................................................................19 [G10][S07] KONTROLA DZIAŁANIA WYCIERACZKI TYLNEJ SZYBY...............20 G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 3 PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI 1 PRZEDMIOT PROCEDURY Niniejszy dokument zawiera opis procedury diagnostycznej funkcji Wycieraczka szyby Należy ją wykonać przed wymianą BSI w związku z niniejszą funkcją. 2 ZWROT W RAMACH GWARANCJI UWAGA: PRZEPROWADZENIE OPERACJI WYMIANY BSI WYMAGA UPRZEDNIEGO ZŁOŻENIA WNIOSKU "ZGODA WSTĘPNA". ZASTOSOWANIE TEJ PROCEDURY OPERACYJNEJ JEST OBOWIĄZKOWE PRZED KAŻDĄ WYMIANĄ BSI. Przeprowadzenie operacji wymiany BSI jest uzależnione od wykonania ostatniego etapu zastosowanej sekwencji, którą należy zapisać w druku DS-1 w następującej formie: Nr procedury G01 Nr procedury: Wersja dokumentu: Nr sekwencji: UWAGA: Wersja dokumentu v1.1 Nr sekwencji S03 Ostatni etap E3.1 Ten, który widnieje u dołu każdej strony. Wersja dokumentu podana jest w tabeli adnotacji zmian dokumentu. Widnieje w tytule każdego paragrafu procedury. Przykład: [G01][S03] Oświetlenie bagażnika nie działa. ŻĄDA SIĘ ZWROTU 100% CZĘŚCI. CZĘŚCI ZOSTANĄ POBRANE LOSOWO DO KONTROLI. BRAK MOŻLIWOŚCI ODTWORZENIA BŁĘDU MOŻE SPOWODOWAĆ ANULOWANIE ZWROTU KOSZTÓW. G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 4 PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI 3 PRZYPOMNIENIE FUNKCJI I JEJ BUDOWY Zadaniem tej funkcji jest zapewnienie włączenia wycieraczek przedniej i tylnej szyby. COM (HDC) VAN CAR 1 CDPL BSM BSI Przewodo wy Silnik przednich wycieraczek Przewodowy Silnik tylniej wycieraczki Przewodo wy Stałe zatrzymanie PRZÓD / TYŁ 3.1 Wycieraczka przedniej szyby Sterowanie elektryczne wycieraczki przedniej szyby wykonywane jest przez BSM, ale to BSI wydaje polecenie jej włączenia poprzez VAN CAR 1, w zależności od polecenia otrzymanego z COM. 3.2 Wycieraczka tylnej szyby Sterowanie elektryczne wycieraczki tylnej szyby wykonywane jest przez BSI. Stycznik lub styczniki stałego zatrzymania są połączone z BSI. 3.3 Typ czujnika deszczu w pojazdach objętych niniejszą procedurą Pojazdy Typy okablowania czujnika deszczu 206 406 Partner Zmultipleksowany Zmultipleksowany Przewodowy (Wprowadzenie zmultipleksowanego czujnika pod koniec 2004 r.) Przewodowy 807 3.4 Włączenie automatycznego trybu pracy wycieraczek Włączenie funkcji automatycznej pracy wycieraczek umożliwia umieszczenie przełącznika wycieraczki w położeniu "Auto". Włączenie funkcji automatycznej pracy wycieraczek potwierdza praca na małej prędkości wycieraczki przedniej szyby. Po każdorazowym wyłączeniu zapłonu konieczna jest reaktywacja funkcji automatycznej pracy wycieraczek. G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 5 PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI 3.5 Przypomnienie trybów awaryjnych funkcji automatycznej pracy wycieraczek Możliwe następujące przypadki: ¾ Gdy czujnik deszczu znajduje się w trybie awaryjnym a funkcja automatycznej pracy wycieraczek jest włączona, przednie wycieraczki pracują w trybie przerywanym. ¾ W przypadku przerwania komunikacji między BSI i BSM, BSM steruje przerywaną pracą wycieraczki na małej prędkości. ¾ W przypadku przerwania komunikacji między BSI i COM, wycieraczka przedniej szyby pracuje w trybie przerywanym na małej prędkości. 3.6 Telekodowanie i parametry funkcji Telekodowanie i parametry funkcji są dostępne za pośrednictwem przyrządów Peugeot Planet 2000 lub Diag 2000. Konfiguracja związana z funkcją jest dostępna przez menu: ¾ ¾ ¾ ¾ ¾ ¾ Konfiguracja i funkcje kalkulatora Test według kalkulatora BSI Konfiguracja Opcja klienta Widoczność Parametry związane z funkcją dostępne są w menu: ¾ ¾ ¾ ¾ ¾ Konfiguracja i funkcje kalkulatora Test według kalkulatora BSI Pomiary parametrów Widoczność G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 6 PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI 4 OSTRZEŻENIE - KONTROLE WSTĘPNE UWAGA: Przed rozpoczęciem naprawy, należy sprawdzić: - NAPIĘCIE AKUMULATORA - BEZPIECZNIKI - ZREALIZOWAĆ PROCEDURĘ G00: "KONTROLA TRYBU AWARYJNEGO" - NASTĘPNIE MOŻECIE WYKONAĆ NINIEJSZĄ PROCEDURĘ. G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 7 PEUGEOT 5 INFOTEC Zatwierdzenie Diagnostyki BSI [G10][S01] WYCIERACZKI I SPRYSKIWACZE PRZEDNIEJ SZYBY NIE DZIAŁAJĄ 5.1 Wstęp W niektórych pojazdach w oprogramowaniu funkcji wycieraczki przedniej szyby występuje błąd. W celu wykonania tej procedurę patrz poniższa tabeli: Pojazd 206 (Błąd wersji oprogramowania BSI < 32.3) Partner (Błąd wersji oprogramowania BSI < 20.0) 406 (Brak błędu oprogramowania) 807 (Brak błędu oprogramowania) Etap do wykonania Etap 1 Etap 1 Etap 2 Etap 2 G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 8 PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI 5.2 [G10][S01] Etap 1 Zaleca się wykonać teletransmisję nowej wersji oprogramowania BSI. Jednakże jeżeli nie ma takiej możliwości, spróbować rozwiązać problem wykonując następującą sekwencję: ¾ Pojazd powinien działać, światła pozycyjne zgaszone ¾ Sprawdzić czy tryb ECO nie jest włączony (w razie potrzeby uruchomić silnik) ¾ Włączyć zapłon (+APC) ¾ Odłączyć szare złącze 6 stykowe COM ¾ Poczekać na włączenie świateł pozycyjnych (przejście BSI na tryb awaryjny) ¾ Wyłączyć zapłon ¾ Poczekać na uśpienie BSI (poczekać na stuknięcie wbudowanego w BSI przekaźnika, co powinno nastąpić po około 1 min. i 30 s.) (*) ¾ Podłączyć z powrotem szare złącze 6 stykowe COM układu kierowniczego ¾ Włączyć zapłon (+APC) ¾ Wyłączyć zapłon ¾ Umieścić przełącznik wycieraczki w położeniu "auto" (automatyczna praca wycieraczek) ¾ Umieścić przełącznik wycieraczki w położeniu "0", wycieraczka powinna się zatrzymać w dolnym położeniu ¾ Poczekać na zakończenie pracy wycieraczek a następnie ponownie włączyć zapłon (*) Na tym etapie nie otwierać / zamykać żadnych drzwi w sposób ręczny ani elektryczny, przyrząd diagnostyczny nie powinien być podłączony do pojazdu. Jeżeli usterka nie znika zastosować procedurę kontrolną "[G10][S04] Kontrola działania wycieraczki przedniej szyby." 5.3 [G10][S01] Etap 2 ¾ Sprawdzić czy wykonana została aktualizacja oprogramowanie BSI, w razie potrzeby wykonać teletransmisję BSI. ¾ Jeżeli usterka nie znika zastosować procedurę: "[G10][S04] Kontrola działania wycieraczki przedniej szyby" G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 9 PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI 6 [G10][S02] W TRYBIE "AUTOMATYCZNA PRACA WYCIERACZEK", PRĘDKOŚĆ LUB PRZERWY W PRACY WYCIERACZKI PRZEDNIEJ SZYBY SĄ NIEDOSTOSOWANE. 6.1 Pojazdy wyposażone w czujnik deszczu przewodowy Operacje do wykonania (bez przyrządu diagnostycznego): ¾ ¾ ¾ Sprawdzić czujnik deszczu (używając wody), Czystość wewnętrznej powierzchni przedniej szyby, Położenie czujnika na przedniej szybie. ª BSI nie jest przyczyną usterki, nie zezwala się na jego wymianę 6.2 Pojazdy wyposażone w czujnik deszczu zmultipleksowany W przyrządzie diagnostycznym wybrać menu: ¾ ¾ ¾ ¾ ¾ ¾ Konfiguracja i funkcje kalkulatora Test według kalkulatora BSI Konfiguracja Opcja klienta Widoczność Sprawdzić parametr "Czułość funkcji automatycznej pracy wycieraczek" (regulacja od 0 do 15). Operacja do wykonania (bez przyrządu diagnostycznego): ¾ ¾ ¾ Sprawdzić czujnik deszczu (używając wody) Sprawdzić wewnętrzną stronę przedniej szyby Sprawdzić położenie czujnika na przedniej szybie ª BSI nie jest przyczyną usterki, nie zezwala się na jego wymianę G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 10 PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI 7 [G10][S03] WYCIERACZKA TYLNEJ SZYBY NIE ZAŁĄCZA SIĘ PO WŁĄCZENIU BIEGU WSTECZNEGO. Uwaga, nie wszystkie pojazdy zostały wyposażone w tę funkcję. To zależy od wersji oprogramowania BSI. Sprawdzić telekodowanie funkcji: W przyrządzie diagnostycznym wybrać menu: ¾ ¾ ¾ ¾ ¾ ¾ Konfiguracja i funkcje kalkulatora Test według kalkulatora BSI Konfiguracja Opcja klienta Widoczność Sprawdzić czy funkcja (jeżeli jest dostępna) "Włączenie wycieraczki tylnej szyby na biegu wstecznym" jest telekodowana w stanie "Tak". sprawdzić działanie stycznika biegu wstecznego ¾ Włączyć bieg wsteczny i sprawdzić światła cofania ¾ Jeśli nie działa, sprawdzić stycznik cofania i jego okablowanie Skutek Jeżeli usterka nie znika zastosować procedurę kontrolną "[G10][S05] Kontrola działania wycieraczki tylnej szyby". 8 [G10][S04] W PRZYPADKU POLECENIA WYŁĄCZENIA, WYCIERACZKA PRZEDNIEJ SZYBY NIE ZATRZYMUJE SIĘ WE WŁAŚCIWYM POŁOŻENIU. Za pomocą przyrządu diagnostycznego, wyświetlić parametry funkcji w menu: ¾ ¾ ¾ ¾ ¾ Konfiguracja i funkcje kalkulatora Test według kalkulatora BSI Pomiary parametrów Widoczność Wykonać następujące operacje: ¾ Włączyć wycieraczkę i obserwować parametr "Informacja o stałym zatrzymaniu wycieraczki przedniej szyby" ¾ W przypadku braku regularnej zmiany stanu parametru (Tak / Nie) przy włączonej wycieraczce, sprawdzić okablowanie i działanie stycznika stałego zatrzymania, wbudowanego w silnik wycieraczki. Jeżeli stycznik stałego zatrzymania, wbudowany w silnik wycieraczki oraz okablowanie elektryczne są w dobrym stanie, oznacza to, że BSI jest uszkodzone, wymienić je. G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 11 PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI 9 [G10][S05] W PRZYPADKU WYCIERACZKA TYLNEJ SZYBY WŁAŚCIWYM POŁOŻENIU POLECENIA WYŁĄCZENIA, NIE ZATRZYMUJE SIĘ WE Za pomocą przyrządu diagnostycznego, wyświetlić parametry funkcji w menu: ¾ ¾ ¾ ¾ ¾ Konfiguracja i funkcje kalkulatora Test według kalkulatora BSI Pomiary parametrów Widoczność Wykonać następujące operacje: ¾ Włączyć wycieraczkę tylnej szyby i obserwować parametr "Informacja o stałym zatrzymaniu wycieraczki tylnej szyby" ¾ W przypadku braku regularnej zmiany stanu parametru (Tak / Nie) przy włączonej wycieraczce, sprawdzić okablowanie i działanie stycznika stałego zatrzymania, wbudowanego w silnik wycieraczki. Jeżeli stycznik stałego zatrzymania, wbudowany w silnik wycieraczki oraz okablowanie elektryczne są w dobrym stanie, oznacza to, że BSI jest uszkodzone, wymienić je. 10 [G10][S06] SZYBY KONTROLA DZIAŁANIA WYCIERACZKI PRZEDNIEJ Tę procedurę testową należy stosować we wszystkich przypadkach, w których istnieje obawa nieprawidłowego działania wycieraczek przedniej szyby, np. w przypadku następujących objawów: ¾ W przypadku polecenia wyłączenia, wycieraczka przedniej szyby nie zatrzymuje się we właściwym położeniu. ¾ Inne objawy dotyczące przedniej wycieraczki G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 12 PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI ETAP 1 W przyrządzie diagnostycznym, wybrać menu: ¾ ¾ ¾ ¾ ¾ ¾ Konfiguracja i usługi kalkulatora Test według kalkulatora BSI Konfiguracja Opcja klienta Widoczność Sprawdzić telekodowanie parametrów "Opcja czujnika deszczu" i "Opcja czujnika deszczu oświetlenia" stosownie do pojazdu. Czy telekodowanie było prawidłowe? Nie Tak ETAP 1.1 Wykonać telekodowanie prawidłowych parametrów pojazdu. Jeżeli błąd zniknął: Koniec procedury. Jeżeli błąd nie znika: powtórzyć całą procedurę. ETAP 2 Włączyć wycieraczkę na małej i dużej prędkości za pomocą przełącznika w COM. Czy wycieraczka działa na małej i dużej prędkości? Tak Przejść do etapu 5: Diagnostyka trybu automatycznej pracy Nie Przejść do etapu 11: Diagnostyka pracy wycieraczek na małej szybkości. Nie ETAP 3 Ustawić przełącznik wycieraczki na małą prędkość. Czy wycieraczka przedniej szyby działa? Tak Przejść do etapu 4 G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 13 PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI ETAP 4 Ustawić przełącznik wycieraczki na dużą prędkość. Czy wycieraczka przedniej szyby działa? Tak Przejść do etapu 5: Diagnostyka trybu automatycznej pracy Nie Przejść do etapu 13: Diagnostyka pracy wycieraczek na dużej szybkości. G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 14 PEUGEOT 10.1 INFOTEC Zatwierdzenie Diagnostyki BSI Diagnostyka trybu automatycznej pracy wycieraczek ETAP 5 Sprawdzić czy czujnik deszczu jest zmultipleksowany czy nie. Czy czujnik deszczu jest zmultipleksowany? ETAP 5.1 Nie Koniec procedury. Sprawdzić wiązkę elektryczną czujnika deszczu. Sprawdzić powierzchnię czujnika deszczu (w razie potrzeby wyczyścić ją). Wymienić czujnik. Wymienić BSI na samym końcu. Tak ETAP 6 Włączyć automatyczny tryb pracy wycieraczek w celu ponownej inicjalizacji systemu. Czy tryb automatyczny włącza się? Tak Przejść do etapu 9 Nie ETAP 7 Włączyć silnik pojazdu, przy pomocy przełącznika aktywować funkcję automatycznej pracy wycieraczek. Czy wycieraczka działa w trybie przerywanym na małej prędkości? ETAP 7.1 Tak Koniec procedury. Czujnik deszczu jest uszkodzony. Nie Przejść do etapu 8 G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 15 PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI ETAP 8 W przyrządzie diagnostycznym, wybrać menu: ¾ ¾ ¾ ¾ ¾ ¾ Konfiguracja i usługi kalkulatora Test według kalkulatora Informacja dla kierowcy / Komunikacja Moduł przełączania pod kierownicą Pomiary parametrów Sterowanie wycieraczkami Naciskać na przełącznik wycieraczki i obserwować poszczególne parametry. Czy parametry te są zgodne z położeniami przełącznika? ETAP 8.1 Nie Moduł COM jest uszkodzony Tak ETAP 8.2 Koniec procedury. BSI NIE JEST PRZYCZYNĄ USTERKI. NIE ZEZWALA SIĘ NA JEGO WYMIANĘ. Skontaktować się z doradcą technicznym G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 16 PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI ETAP 9 Włączony jest tryb automatycznej pracy wycieraczek. Obserwować czy wycieraczka przedniej szyby działa w sposób prawidłowy ETAP 9.1 Koniec procedury. Czy wycieraczka pracowała? BSI NIE JEST PRZYCZYNĄ USTERKI. NIE ZEZWALA SIĘ NA JEGO WYMIANĘ. Tak Nie ETAP 10 W przyrządzie diagnostycznym, wybrać menu: ¾ ¾ ¾ ¾ ¾ ¾ Konfiguracja i usługi kalkulatora Test według kalkulatora Informacja dla kierowcy / Komunikacja Moduł przełączania pod kierownicą Pomiary parametrów Sterowanie wycieraczkami Naciskać na przełącznik wycieraczki i obserwować odpowiednie parametry. Tak Czy parametry są zgodne z położeniami przełącznika? Nie ETAP 10.1 Koniec procedury. BSI NIE JEST PRZYCZYNĄ USTERKI. NIE ZEZWALA SIĘ NA JEGO WYMIANĘ. Skontaktować się z doradcą technicznym ETAP 10.2 Koniec procedury. Moduł COM jest uszkodzony BSI NIE JEST PRZYCZYNĄ USTERKI. NIE ZEZWALA SIĘ NA JEGO WYMIANĘ. G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 17 PEUGEOT 10.2 INFOTEC Zatwierdzenie Diagnostyki BSI Diagnostyka działania ręcznego na małej prędkości ETAP 11 W przyrządzie diagnostycznym, wybrać menu: Konfiguracja i usługi kalkulatora / Test według kalkulatora / Informacja dla kierowcy - Komunikacja / BSI / Pomiary parametrów / Widoczność. Naciskać na przełącznik wycieraczki i obserwować odpowiednie parametry. Czy parametry te są zgodne z położeniami przełącznika? Nie Przejść do etapu 13 Diagnostyka trybu dużej szybkości Tak ETAP 12 W przyrządzie diagnostycznym, wybrać menu: Konfiguracja i usługi kalkulatora / Test według kalkulatora / BSI Testy elementów wykonawczych / Widoczność. Wykonać test elementu wykonawczego: "Wycieraczka przedniej szyby na małej prędkości". ETAP 12.1 Koniec procedury. Czy przednie wycieraczki zmieniają położenie? Nie Tak BSI NIE JEST PRZYCZYNĄ USTERKI. NIE ZEZWALA SIĘ NA JEGO WYMIANĘ. Skontaktować się z doradcą technicznym ETAP 12.2 Przerwanie procedury Sprawdzić silniki elektryczne wycieraczki. Sprawdzić wiązki. Jeżeli są one w dobrym stanie, wymiana BSI powinna usunąć usterkę. G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 18 PEUGEOT 10.3 INFOTEC Zatwierdzenie Diagnostyki BSI Diagnostyka trybu dużej prędkości ETAP 13 W przyrządzie diagnostycznym, wybrać menu: Konfiguracja i usługi kalkulatora / Test według kalkulatora / Informacja dla kierowcy - Komunikacja / Moduł przełączania pod kierownicą Pomiary parametrów / Sterowanie wycieraczkami Naciskać na przełącznik wycieraczki i obserwować poszczególne parametry. ETAP 13.1 Czy parametry te są zgodne z położeniami przełącznika? Nie Koniec procedury. BSI NIE JEST PRZYCZYNĄ USTERKI. NIE ZEZWALA SIĘ NA JEGO WYMIANĘ. Tak Moduł COM jest uszkodzony ETAP 14 Włączyć światła mijania ETAP 14.1 Koniec procedury. Czy światła mijania włączają się? Nie Tak BSI NIE JEST PRZYCZYNĄ USTERKI. NIE ZEZWALA SIĘ NA JEGO WYMIANĘ. Przekaźnik wewnętrzny BSM jest uszkodzony ETAP 14.2 Przerwanie procedury BSI jest niesprawne G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 19 PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI 11 [G10][S07] KONTROLA DZIAŁANIA WYCIERACZKI TYLNEJ SZYBY Tę procedurę testową należy stosować we wszystkich przypadkach, w których istnieje obawa nieprawidłowego działania wycieraczek tylnej szyby Na przykład dla objawów: ¾ Wycieraczka tylnej szyby nie działa. ¾ W przypadku polecenia wyłączenia, wycieraczka tylnej szyby nie zatrzymuje się we właściwym położeniu ¾ Inne objawy dotyczące tylnej wycieraczki G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 20 PEUGEOT INFOTEC Zatwierdzenie Diagnostyki BSI ETAP 1 W przyrządzie diagnostycznym, wybrać menu: Konfiguracja i usługi kalkulatora / Test według kalkulatora / BSI / Pomiary parametrów / Widoczność Naciskać na przełącznik wycieraczki tylnej szyby i obserwować odpowiednie parametry. ETAP 1.1 Czy parametry te są zgodne z położeniami przełącznika? Nie Koniec procedury. BSI NIE JEST PRZYCZYNĄ USTERKI. NIE ZEZWALA SIĘ NA JEGO WYMIANĘ. Tak Sprawdzić działanie COM ETAP 2 W przyrządzie diagnostycznym, wybrać menu: Konfiguracja i usługi kalkulatora / Test według kalkulatora / BSI / Test elementów wykonawczych / Widoczność. Wykonać test elementu wykonawczego "Wycieraczka tylnej szyby" Czy tylna wycieraczka działała? Nie Tak ETAP 2.1 Koniec procedury. BSI NIE JEST PRZYCZYNĄ USTERKI. NIE ZEZWALA SIĘ NA JEGO WYMIANĘ. Skontaktować się z doradcą technicznym ETAP 3 Przerwanie procedury Sprawdzić silniki elektryczne. Sprawdzić wiązki Jeżeli silniki elektryczne i wiązki są w dobrym stanie, wymiana BSI powinna usunąć usterkę. G10 – Procedura diagnostyki funkcji "Wycieraczka szyby" 21
