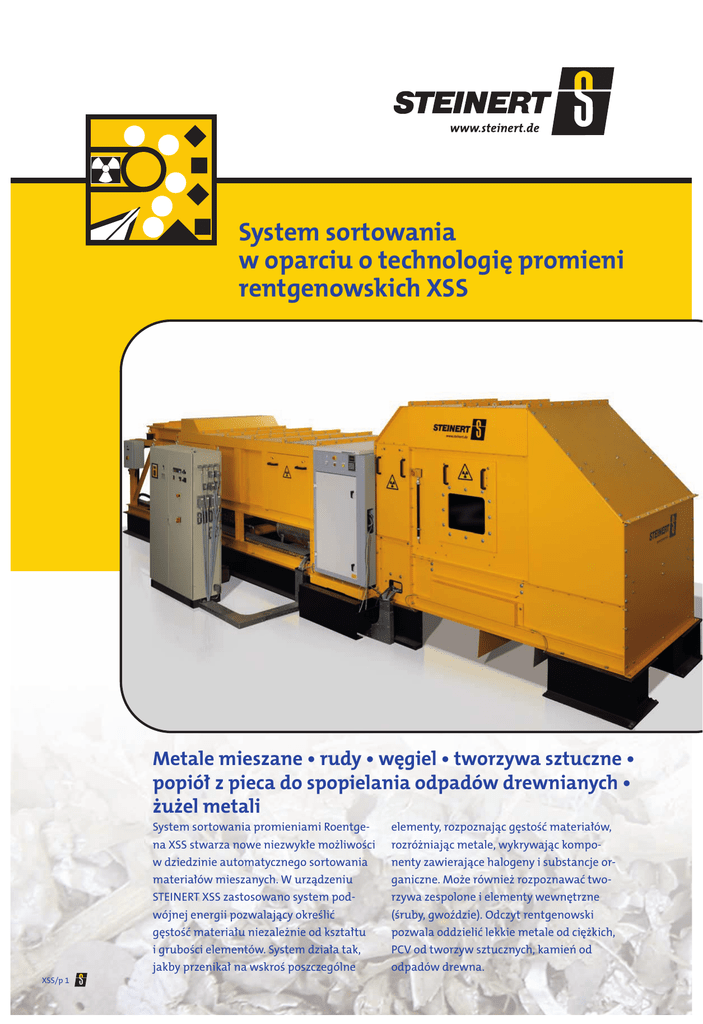

System sortowania
w oparciu o technologię promieni
rentgenowskich XSS
Metale mieszane • rudy • węgiel • tworzywa sztuczne •
popiół z pieca do spopielania odpadów drewnianych •
żużel metali
System sortowania promieniami Roentgena XSS stwarza nowe niezwykłe możliwości
w dziedzinie automatycznego sortowania
materiałów mieszanych. W urządzeniu
STEINERT XSS zastosowano system podwójnej energii pozwalający określić
gęstość materiału niezależnie od kształtu
i grubości elementów. System działa tak,
jakby przenikał na wskroś poszczególne
XSS/p 1
elementy, rozpoznając gęstość materiałów,
rozróżniając metale, wykrywając komponenty zawierające halogeny i substancje organiczne. Może również rozpoznawać tworzywa zespolone i elementy wewnętrzne
(śruby, gwoździe). Odczyt rentgenowski
pozwala oddzielić lekkie metale od ciężkich,
PCV od tworzyw sztucznych, kamień od
odpadów drewna.
Zastosowania
Istotnym zastosowaniem systemu
sortowania promieniami Roentgena
jest sortowanie mieszaniny metali lekkich i ciężkich po usunięciu zawartości
żelaza za pomocą separatorów
magnetycznych, podobnie jak separacja metali nieżelaznych za pomocą
separatorów działających na zasadzie prądów wirowych. System XSS
umożliwia oddzielenie aluminium
i magnezu od frakcji metali ciężkich,
jak miedź, brąz, cynk i ołów. Istnieje
możliwość separacji odlewniczych
elementów aluminiowych od stopów
aluminium przerobionych plastycznie.
W przetwórstwie minerałów można
oddzielić skałę zawierającą metal od
skały płonnej lub węgiel od kamienia.
Oszczędza to znaczne ilości energii
w obszarze wzbogacania rudy i sortowania drobnoziarnistego, a w konsekwencji istotnie zwiększa opłacalność
przetwórstwa minerałów. Za pomocą
systemu sortowania promieniami Roentgena można również rozpoznawać
i rozdzielać materiały kompozytowe,
a nawet drobiny w materiałach organicznych. Można nawet oddzielać
tworzywa sztuczne i drewno. Składnik
detekcyjny reaguje na masy atomowe
poszczególnych pierwiastków chemicznych. Technologia i zasada działania
systemu sortowania promieniami
Roentgena XSS opiera się na przesyłaniu promieni Roentgena przez
sortowany materiał. Za pomocą kamery wrażliwej na działanie promieni
Roentgena ustalana jest intensywność
promieniowania. Komputer określa
różnicę między promieniowaniem
ubocznym, a przesyłanym. Z różnicy
w intensywności promieniowania,
odpowiadającej absorpcji, można
wyciągnąć wnioski na temat składu
atomowego analizowanego materiału. System tworzy bliski rzeczywistości
obraz wystarczający do dokonania
XSS/p 2
Technologia
precyzyjnych ocen. Absorpcja zależy
zarówno od gęstości ciała stałego, jak
i od grubości materiału.
Im większa masa atomowa i grubość
materiału, tym większa absorpcja.
Dla wyrównania grubość sortowanego materiału jest analizowana na
dwóch różnych poziomach energii, co
określane jest terminem podwójna
energia. Dzięki temu program może
zmierzyć absorpcję specyficzną dla
danego materiału. System sortowania
promieniami Roentgena XSS firmy
STEINERT oparty jest na platformie
systemu sortowania indukcyjnego
ISS, która od lat była z powodzeniem
stosowana w systemach obróbki
materiałów. Z drugiej strony – moduł
rentgenowski sprawdził się już w wie-
lu systemach skanujących na świecie.
Oba te systemy połączono w modelu
STEINERT XSS w jedną niezawodną
konstrukcję. Wspólną cechą wszystkich systemów sortowania firmy
Steinert jest możliwość rozpoznania
i sklasyfikowania każdej czą-stki materiału. Umieszczone na długiej, szybko
przesuwającej się taśmie cząstki są
wyodrębniane i dzielone na jednorod-
XSS/p 3
ne grupy. Gdy mijają źródło promieniowania rentgenowskiego i kamerę, są
rozpoznawane i klasyfikowane w ciągu ułamka sekundy, zgodnie z ustalonymi wcześniej i wprowadzonymi do
programu kryteriami. Jeśli klasyfikacja
spełnia zdefiniowane uprzednio
kryteria, dana cząstka jest wyrzucana
potężnym strumieniem sprężonego
powietrza wystrzeliwanego z działających szybko i niezawodnie zaworów.
Czułość systemu rozpoznawania za
pomocą promieniowania rentgenowskiego można ustalić z dokładnością
do kilku milimetrów kwadratowych.
Wysoka rozdzielczość układu dysz
umożliwia osiągnięcie precyzyjnego
wydmuchu rzędu 12,5 mm.
Nadtaśmowy separator
magnetyczny
Indukcyjny system
sortowania
Bęben magnetyczny
System sortowania
w oparciu o
technologię
promieni
Rentgenowskich
Krążnik magnetyczny
Separator metali
nieżelaznych
System sortowania
kolorów
Separator magnetyczny o wysokim
gradiencie pola
Zainteresowanych zapraszamy do pobrania naszego kwestionariusza!
Steinert Elektromagnetbau GmbH
Widdersdorfer Str. 329-331
D-50933 Köln/Niemcy
Tel: +49 (0)221/49840
Fax: +49 (0)221/4984102
PL:
XSS-808
PL:UM/AM-D103
E-mail: [email protected]
www.steinert.de
Dział Badawczo-Rozwojowy oferuje próby z użyciem Państwa materiałów.
Zmiany techniczne zastrzeżone. Prospekt ten wydrukowano na papierze pochodzącym w 100% z recyklingu.
