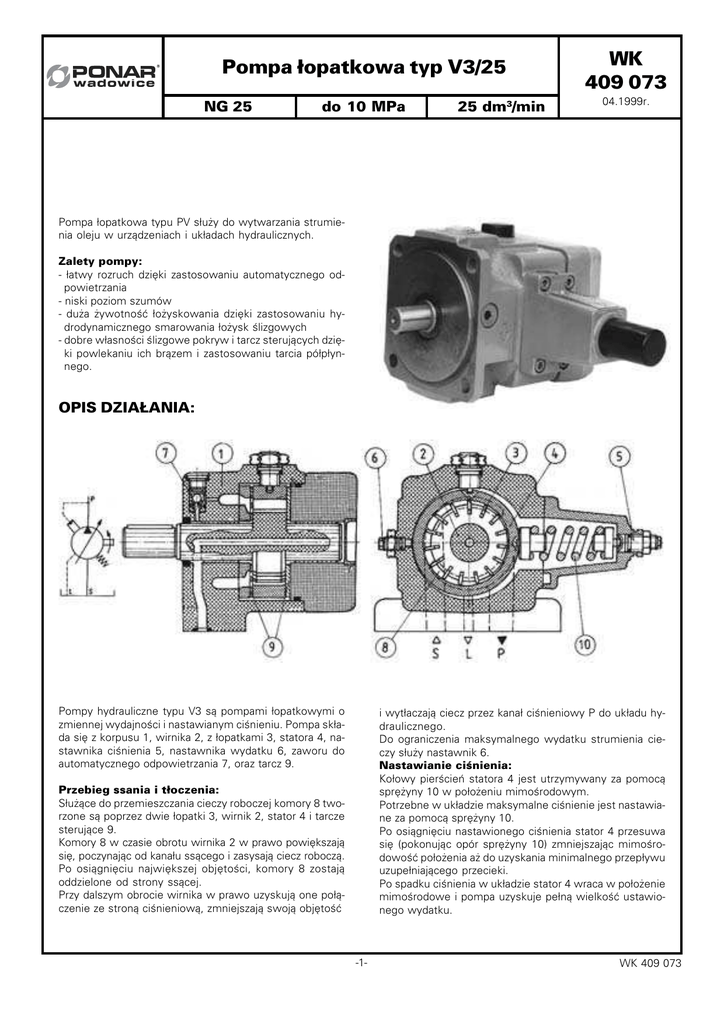

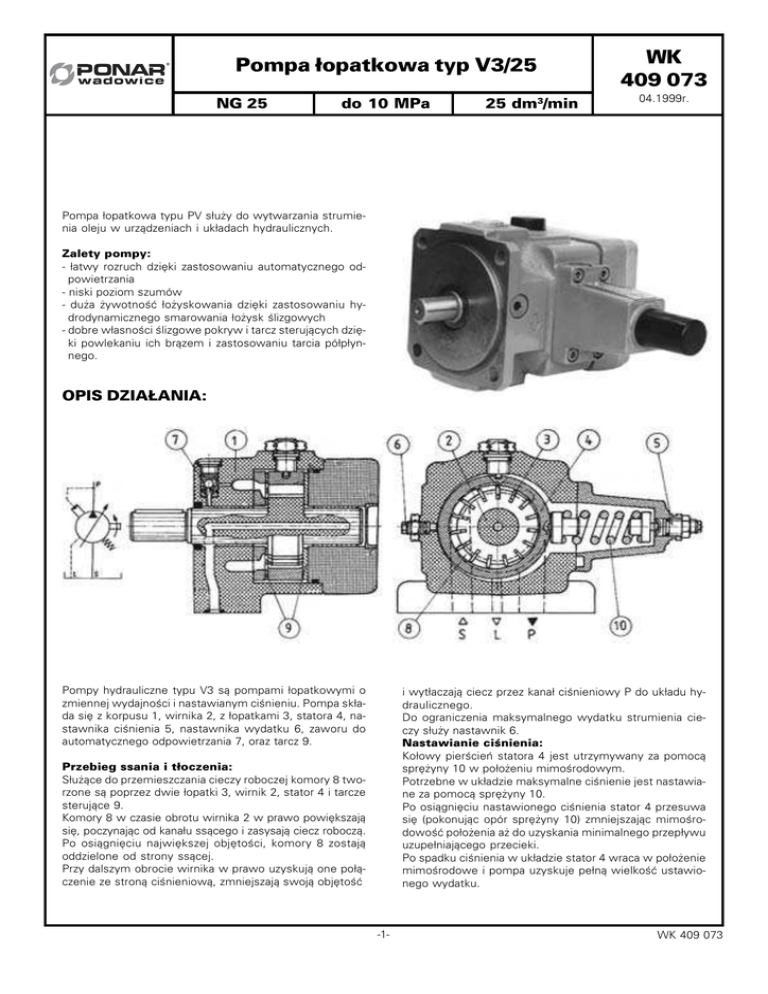

WK 409 073 - Ponar Wadowice

Pompa łopatkowa typ V3/25
NG 25
do 10 MPa
25 dm3/min
WK
409 073
04.1999r.
Pompa łopatkowa typu PV służy do wytwarzania strumie−
nia oleju w urządzeniach i układach hydraulicznych.
Zalety pompy:
− łatwy rozruch dzięki zastosowaniu automatycznego od−
powietrzania
− niski poziom szumów
− duża żywotność łożyskowania dzięki zastosowaniu hy−
drodynamicznego smarowania łożysk ślizgowych
− dobre własności ślizgowe pokryw i tarcz sterujących dzię−
ki powlekaniu ich brązem i zastosowaniu tarcia półpłyn−
nego.
OPIS DZIAŁANIA:
Pompy hydrauliczne typu V3 są pompami łopatkowymi o
zmiennej wydajności i nastawianym ciśnieniu. Pompa skła−
da się z korpusu 1, wirnika 2, z łopatkami 3, statora 4, na−
stawnika ciśnienia 5, nastawnika wydatku 6, zaworu do
automatycznego odpowietrzania 7, oraz tarcz 9.
i wytłaczają ciecz przez kanał ciśnieniowy P do układu hy−
draulicznego.
Do ograniczenia maksymalnego wydatku strumienia cie−
czy służy nastawnik 6.
Nastawianie ciśnienia:
Kołowy pierścień statora 4 jest utrzymywany za pomocą
sprężyny 10 w położeniu mimośrodowym.
Potrzebne w układzie maksymalne ciśnienie jest nastawia−
ne za pomocą sprężyny 10.
Po osiągnięciu nastawionego ciśnienia stator 4 przesuwa
się (pokonując opór sprężyny 10) zmniejszając mimośro−
dowość położenia aż do uzyskania minimalnego przepływu
uzupełniającego przecieki.
Po spadku ciśnienia w układzie stator 4 wraca w położenie
mimośrodowe i pompa uzyskuje pełną wielkość ustawio−
nego wydatku.
Przebieg ssania i tłoczenia:
Służące do przemieszczania cieczy roboczej komory 8 two−
rzone są poprzez dwie łopatki 3, wirnik 2, stator 4 i tarcze
sterujące 9.
Komory 8 w czasie obrotu wirnika 2 w prawo powiększają
się, poczynając od kanału ssącego i zasysają ciecz roboczą.
Po osiągnięciu największej objętości, komory 8 zostają
oddzielone od strony ssącej.
Przy dalszym obrocie wirnika w prawo uzyskują one połą−
czenie ze stroną ciśnieniową, zmniejszają swoją objętość
−1−
WK 409 073
Sposób zabudowy:
Pompy można montować w dowolnym położeniu. Połącze−
nie pompy z układem hydraulicznym może się odbywać
jedynie za pomocy przewodów elastycznych.
Przewody:
Przewód ssący należy tak zaprojektować, aby nie przekro−
czyć wartości ciśnienia na wlocie określonych w tabeli j.n.
Przewody przeciekowe należy umiejscowić minimum 100
mm wyżej niż przewód ssący i tak ukształtować, aby prze−
cieki nie były bezpośrednio zasysane przez pompę.
W miarę możliwości odległość pomiędzy przewodami ssaw−
nym i przeciekowym powinna wynosić minimum 200 mm.
Końce przewodów rurowych powinny być ścięte pod ka−
tem 45°.
Minimalna odległość ich od dna zbiornika 50 mm. Wszyst−
kie przewody rurowe nawet przy najmniejszym stanie ole−
ju w zbiorniku powinny być zanurzone minimum 50 mm,
co zapobiega tworzeniu się piany.
Napad:
Osie wałów pompy i silnika muszą leżeć w jednej linii (mu−
szą być współosiowe).
Należy zwrócić uwagę, aby końcówki wałków pompy nie
przenosiły żadnych sił osiowych i promieniowych. Połącze−
nie pompy z silnikiem elektrycznym może odbywać się je−
dynie za pomota sprzęgła elastycznego z zachowaniem wa−
runków współosiowości wg wskazań producenta sprzęgieł.
Zbiornik oleju:
Pojemność zbiornika musi być tak dobrana, aby nie zacho−
dził wypadek nadmiernego wzrostu temperatury oleju.
W przypadku, gdy jest to niemożliwe należy stosować chłod−
nicę oleju.
DANE TECHNICZNE
(' &"! %#$ #"!
.+ &- ,' *&% + *)
?9
2)1 - *#0 /
1,34 ,' *
>=<7 ; %!) * : 9876 ,' *5
; : 9 A@
(' 0 *' &*' & * B+ #"' &
A@
? 6<6> E; #1"' 0 *' &*' &D 1# C 6<7
E* 1"' 0 *' &*' &D
(' 0 *' &*' & * B)+ #"' &
A@
, F5 96
(' 0 *' &*' & ; %!&"' &HGB
A@
, F5 6<>
A#,&*I #$ %#I#B)
J,
, F L9<K
M' "!$ #$ %#IGB
,' * ? 9
9666 1# 9K66
M&; H#0 /N
? 1+ @%#$ O L<3 A@
? 1+ @%#$ P L<3 A@
, , >4 Q
, , >4 Q
9L 1# 9L6
>7 1# 9L6
.; I), + * I&,; &% IR% ; % ") E "' &"!) B !$ ' #%*' HR D
S
393 ? 3>K
T H%&Q I&,; &% IR%) "' &"!)
S
>L3 ? 383
U' + I% "-
V,
9L E! + &" * 96V, ? ; %!&1X RW W)B#I*#0 /D
A@
( >7 #1 9<>
( 86 #1 >
( L3 #1 3
(966 #1 7
T H%&Q "' 0 *' &Z B ! + &W*#0 "' #1 I); R Q ; %YW)*)
1# ><7
1# 8
1# L<3
1# 96
[#1! - ,#"#B *'
S#X *' &%!#B& + R$ ; X )I#B& E* X ; "\D
S' &%R*&H #$ %#IGB
@% B) E+ R$ + &B) I)+ H# 1+ 9@] LD
_; #Q G$ ; %!)X ^ "!&*'
T ; #,#"^ ; %!)X ^ "!&H ` B' *I#B)"\
.$ "' W&*' & B X H * ; Y1#B&` #
2 X &H * ; Y1#B) *' & ,#W& ; %!&*#Q ' /
W 1*)"\ Q ' X #Q ' #B)"\ *' ; %#,' &*' #B)"\
A Q
WK 409 073
H`
−2−
99
WYMIARY GABARYTOWE
Pompa z przyłączem płytowym wymiary gabarytowe w mm.
Dopuszczalne wartości
chropowatości i pła−
skości dla powierzchni
płyty przyłączeniowej.
9 − Wyposażenie dodatkowe (tylko na specjalne zamówienie i
po uzgodnieniu z producentem). Nastawa za pomocą kółka
ręcznego założonego na zewnętrzny czworokąt.
10 − Nastawa wydatku za pomota zewnętrznego czworokąta (H)
11 − Nastawa ciśnienia za pomocą zewnętrznego czworokąta (H)
12 − Nastawa wydatku zamykana na klucz (S)
13 − Nastawa ciśnienia zamykana na klucz (S)
14 − Długość klucza 43
15 − Powierzchnia przyłączeniowa
16 − Wał napędowy dla wykonania z lewymi obrotami
17 − Druga końcówka wału dla wykonania 1 PV...V3...D
18 − „0−ring” 23.5 x 2,6
19 − „0−ring” 12,4 x 2,6
1 − Nastawnik wydatku
− zmniejszenie wydatku przez obrót w prawo
− zwiększenie wydatku przez obrót w lewo.
2 − Nastawnik ciśnienia:
− zwiększenie ciśnienia roboczego przez obrót w prawo
− zmniejszenie ciśnienia roboczego przez obrót w lewo.
3 − Nastawianie wydatku strumienia (za pomocą śruby nastaw−
czej A)
4 − Nastawianie ciśnienia (za pomocą śruby nastawczej C)
5 − Przyłącze ciśnienia
6 − Przyłącze przecieków
7 − Przyłącze ssania
8 − Wał napędowy dla wykonania z obrotami prawymi
−3−
WK 409 073
Pompa z przyłączem kołnierzowym − wymiary gabarytowe w mm.
1 − Nastawnik wydatku
− zmniejszenie wydatku przez obrót w prawo
− zwiększenie wydatku przez obrót w lewo
2 − Nastawnik ciśnienia:
− zwiększenie ciśnienia roboczego przez obrót w prawo
− zmniejszenie ciśnienia roboczego przez obrót w lewo.
3 − Nastawianie wydatku strumienia (za pomocą śruby nastaw−
czej A)
4 − Nastawianie ciśnienia (za pomocą śruby nastawczej C)
5 − Przyłącze ciśnienia
6 − Przyłącze przecieków
7 − Przyłącze ssania
WK 409 073
8 − Wał napędowy dla wykonania z obrotami prawymi
9 − Wyposażenie dodatkowe (tylko na specjalne zamówienie i
po uzgodnieniu z producentem).
Nastawa za pomocą kółka ręcznego założonego na ze−
wnętrzny czworokąt.
10 − Nastawa wydatku za pomocą zewnętrznego czworokąta (H)
11 − Nastawa ciśnienia za pomocą zewnętrznego czworokąta (H)
12 − Nastawa wydatku zamykana na klucz (S)
13 − Nastawa ciśnienia zamykana na klucz (S)
14 − Długość klucza 43
15 − Druga końcówka wału.
−4−
CHARAKTERYSTYKI:
przy
= 41 mm2/s w temperaturze 323 K
Charakterystyka wydatku pompy w zależności od ciśnienia roboczego oraz zapotrzebowania mocy dla wydatku roboczego i
stałego (przeciekowego). Pomiaru dokonano przy 1450 min−1
#
#
$
%&
%
2.
/,0,1
#
!'(
%
$
%&
%
12.
/,0,
#
'(
%'(
!
%
$
34567*8
#
"
(
"
$
.
,12
/,0
#
)*+,- .
"
%
$
"
34567*8
$
%&
%
945:;4<4;=>8
!
"
&
A&$
745?@8
$
945:;4<4;=>8
"
34567*8
#
!
%
)*+,- .
"
%
(
&
!
&
A%!!
(
2.
,1
/,0
%&
%
"
$
745?@8
!
!
%
)*+,- .
"
"
A"!
745?@8
$
945:;4<4;=>8
!
"
"
A (
745?@8
$
945:;4<4;=>8
"
#
)*+,- .
"
B
!
"
&
34567*8
%
#
%!
Charakterystyka głośności pompy w zależności od ciśnie−
nia roboczego przy zerowaniu i tłoczeniu.
Charakterystyka wielkości przecieków w zależności od ci−
śnienia roboczego
Pomiaru dokonano w odległości 1 m
%
&&
45:D48
E
$
C45:;4<4;=>8
'(
%'(
%
&
(#
!'(
(%
"
&
#
%!
"
34567*8
&
#
%!
34567*8
1 − głośność przy tłoczeniu
2 − głośność przy zerowaniu
−5−
WK 409 073
WYMIARY GABARYTOWE I PRZYŁĄCZENIOWE WSPORNIKÓW
Wspornik jednokołnierzowy − wymiary gabarytowe w mm.
1 − strona pompy
Wymiary gabarytowe wspornika jednokołnierzowego w za−
leżności od wielkości silnika.
A#" Q ' + *' H
&+ &HI%5 B H2
c9
c>
c3
d9
d > b6 5 >
d3
d8
M9
M>b65>
M3b65>
9K7
e
97
LC6<9
97
K6
e6
97=
e3
8K
77
><7 H `
>96
9K7
e
97
LC6<9
>7
K6
966
9L=
e3
8K
77
3<= H `
37
>96
9K7
e
97
LC6<9
3=
K6
99>
9=e
e3
8K
77
8 H`
8L
>=L
>36
98
>6
KC6<9
97
9>K
93>
>9>
993
7K
K6
L<8 H `
a9
a>
9<9 555 9<7
37
>96
><> 555 3
37
8
7<7 555 =<7
WK 409 073
a3
b6 5 >
−6−
A Q
Płyta przyłączeniowa − wymiary gabarytowe w mm.
1 − wał napędowy pompy
Moc si l ni ka
el ektr. kW
H 1±0.1
H2
Masa
1,1 ... 1,5
36
90
2 kg
2,2 ... 5,5
46
100
2,2 kg
Wspornik dwukołnierzowy
1 − kołnierz pompy
2 − kołnierz silnika
A#" Q ' + *' H
&+ &HI%5 H2
a9b65>
a>
c 9 d 96
c >b65>
c3
c8
c7
cL
d9b65>
d>
M9b65>
M>
M3
A Q
6<77 555 9<7
9K6
>96
936
9L7
>66
A96
99
9K
99>
98
96>
L6
97
><K H `
><> 555 8
>>6
>76
9K6
>97
>76
A9>
98
>6
93>
98
99>
L6
>6
8 H`
7<7 555 =<7
>L6
>e6
>36
>L7
368
A9>
98
>6
9L6
98
93>
K6
>6
7<7 H `
−7−
WK 409 073
SPOSÓB ZAMAWIANIA
Zamówienie pompy wg. zakodowanego w sposób j.n. symbolu należy kierować na adres producenta
1 PV
V3
1
25
*
Rodzaj mocowania
Kołnierzowe
=2
Płytowe
=6
Numer
Numer serii
serii konstrukcyjnej
30
(20-29) - niezmienne wymiary przyłącza i
(30−39) − zabudowy
niezmienne wymiary
= 2X
seria 20przyłącza + zabudowy
= 20
Kierunek
Kierunek obrotów
obrotów
Prawy
Prawy
Lewy
Lewy
Wykonanie z dwoma końcówkami wału
Wykonanie z dwoma końcówkami wału
Rodzaj przyłącza
Rodzaj przyłącza
Gwintowe
Przyłącze gwintowe
Płytowe
Przyłącze płytowe
=R
==RL
=
= LD
=D
=1
=1
=8
=8
Rodzaj
Rodzaj uszczelnienia
uszczelnienia
Dla cieczy na bazie olejów mineralnych
=M
NBR
(dlana
cieczy
na bazie
olejów mineralnych)
Dla cieczy
bazie estrów
fosforanowych
=V
FKM (dla cieczy na bazie estrów fosforanowych)
=M
=V
Sposób
ciśnienia
Sposób nastawiania
nastawiania ciśnienia
Sruba sześciokątna
=C
Nastawnik
ciśnienia ze śrubą z łbem 6-kątnym
Śgruba czworokątna
=H
Nastawnik
z zamkiem
Nastawnik ciśnienia
zamykany
na klucz na klucz
=S
=C
=S
Zakres ciśnień wydatku zerowego
Zakres ciśnień wydatku zerowego
10,0 MPa
MPa
10,0
6,3 MMPa
Pa
6,3
4,0
MPa
4,0 MPa
2,5 MPa
2,5
MPa
= 100
= 63
= 40
= 25
=
=
=
=
100
63
40
25
Sposób nastawiania wydatku pompy
Sposób nastawiania wydatku
Śruba
sześciokątna
=A
Nastawnik
ciśnienia ze śrubą z łbem 6-kątnym
Śruba
czworokątna
Nastawnik
ciśnienia ze śrubą z łbem 4-kątnym = H
Nastawnik
zamykanyz zamkiem
na klucz na klucz
=S
Nastawnik ciśnienia
=A
=H
=S
Zawór odpowietrzający
1
Ewentualne dodatkowe wymagania określone w sposób opisowy (do uzgodnienia z producentem)
Przykład kodowania 1PV2V3−20/25R1MC1C100A1
Symbole zaznaczone drukiem pogrubionym oznaczają preferowane wersje wykonania dostępne w krótkim terminie dostawy.
PONAR Wadowice S.A.
ul. Wojska Polskiego 29
34-100 Wadowice
tel. +48 33 488 21 00
fax.+48 33 488 21 03
www.ponar-wadowice.pl
−8−
WK 409 073
