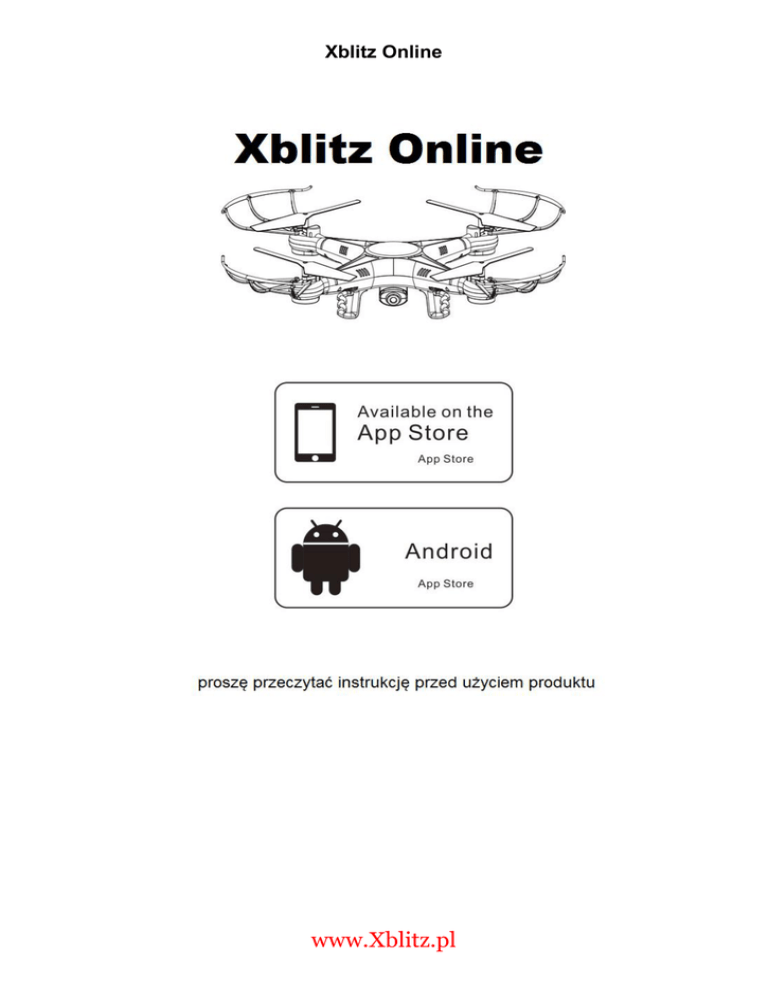

Xblitz Online
www.Xblitz.pl
Xblitz Online
Połączenie Wi-Fi
Proszę używać drona w przestronnym pomieszczeniu po uprzednim upewnieniu się, że w pobliżu nie
znajdują się żadne przeszkody, zwierzęta oraz skupiska ludzi.
1. ściągnij i zainstaluj aplikację „GM-WiFiUFO”: z Apple App Store wersję dla iPhone’a i iPad’a oraz
z Google Play wersję dla smartfonów z systemem Android
2. włącz drona, dioda LED zacznie szybko migotać
3. połącz smartfona z siecią Wi-Fi o nazwie „GM-WiFiUFO”
4. powróć do pulpitu i włącz aplikację aby zacząć sterować urządzeniem
UWAGA: przed rozpoczęciem zabawy z dronem upewnij się, że wybrane miejsce jest odpowiednie.
Nie pozwól aby w trakcie zabawy dron opuścił pole widzenia. Dorośli muszą sprawować nadzór nad
dziećmi bawiącymi się dronem.
www.Xblitz.pl
Xblitz Online
Opis interfejsu aplikacji do sterowania dronem
1 przycisk wstecz
2 robienie zdjęcia
3 nagrywanie video
4 sprawdzanie zdjęć i nagrań video
5 sterowanie przy użyciu czujnika grawitacji (żyroskopu)
6 włącznik ON/OFF
7 wybór prędkości
8 obrót o 360 stopni
9 odwrócony ekran
10/11 wyrównywanie lotu w płaszczyźnie do przodu/do tyłu
12/13 wyrównywane lotu w płaszczyźnie w lewo/w prawo
14/15 Wyrównywane lotu w płaszczyźnie w lewo/w prawo wokół własnej osi
16 kontrola prędkości
17/18 kontrola skrętu w lewo/prawo wokół własnej osi
www.Xblitz.pl
Xblitz Online
19/20 kontrola lotu w lewo/prawo
21/22 kontrola ruchu do przodu/tyłu
Ustawienia funkcji
Language setting – ustawienia języka
English – angielski
Flight attitude parameters – ustawienia
parametrów lotu Parameters auto save
–
automatycznie
zachowywanie
parametrów Reset parameters –
resetowanie parametrów.
Interface
settings
–
ustawienia
interfejsu Reverse control screen by
gravity sensing – sterowanie przy użyciu
żyroskopu Left Hand Mode – tryb dla
leworęcznych
www.Xblitz.pl
Xblitz Online
Sterowanie dronem
Ręczne sterowanie dronem za pomocą aplikacji na smartfonie
1. Wciśnij lewy przycisk sterowania w aplikacji na smartfonie do góry/dołu aby dron wzniósł się do
góry/opadł w dół
2. Wciśnij prawy przycisk sterowania w aplikacji na smartfonie w lewo/prawo aby dron poleciał
w lewo/prawo
3. Wciśnij prawy przycisk sterowania w aplikacji na smartfonie do góry/do dołu aby dron poleciał do
przodu/do tyłu
www.Xblitz.pl
Xblitz Online
4. Wciśnij lewy przycisk sterowania w aplikacji na smartfonie w lewo/prawo aby dron skręcił
w lewo/prawo wokół własnej osi
5. Wciśnij ikonkę „obrót o 360 stopni” na ekranie aplikacji na smartfonie – ikonka zmieni kolor na
żółty, co oznacza, że tryb obrotu drona o 360 stopni został włączony. Teraz wciśnij prawy przycisk
sterowania w aplikacji na smartfonie do góry/do dołu oraz w lewo/prawo aby dron wykonał
obrót o 360 stopni w płaszczyźnie do przodu/do tyłu oraz w lewo/prawo.
Sterowanie dronem za pomocą aplikacji na smartfonie z użyciem żyroskopu
Wciśnij ikonkę żyroskopu na ekranie aplikacji na smartfonie – ikonka zmieni kolor na żółty, co
oznacza, że sterowanie dronem przy pomocy żyroskopu smartfona zostało włączone.
Teraz jest możliwe sterowanie lotem drona w płaszczyźnie do przodu/do tyłu oraz w lewo/prawo
przechylając smartfona do przodu/do tyłu oraz w lewo/prawo.
www.Xblitz.pl
Xblitz Online
1. Wciśnij lewy przycisk sterowania w aplikacji na smartfonie do góry/dołu aby dron wzniósł się do
góry/opadł w dół
2. Przechyl smartfona w lewo/prawo aby dron poleciał w lewo/prawo
3. Przechyl smartfona do przodu/do tyłu aby dron poleciał do przodu/do tyłu
www.Xblitz.pl
Xblitz Online
4. Wciśnij lewy przycisk sterowania w aplikacji na smartfonie w lewo/prawo aby dron skręcił
w lewo/prawo wokół własnej osi
UWAGA:
(1) Jeśli nie możesz znaleźć sieci Wi-Fi drona, wyłącz moduł Wi-Fi w smartfonie, po czym włącz go
ponownie i połącz się z siecią Wi-Fi drona.
(2) Jeśli zachodzi potrzeba wymiany/naładowania baterii, należy wyłączyć aplikację do sterowania
dronem, po czym – po wymianie baterii – ponownie połączyć się z siecią Wi-Fi drona i ponownie
uruchomić aplikację do sterowania dronem.
(3) Maksymalny dystans kontroli nad dronem via Wi-Fi wynosi 25 metrów – nie należy
przeprowadzać lotów dronem na większym dystansie.
(4) Jeśli przestrzeń lotu drona jest wolna od jakichkolwiek zakłóceń sygnału Wi-Fi, maksymalny
dystans kontroli nad dronem via Wi-Fi wynosi 50 metrów.
Strona 6
Przygotowania do lotu
(1)
(2)
(3)
(4)
Włóż baterie typu AA do pilota.
Postaw drona na równej powierzchni.
Upewnij się, że utrzymujesz odstęp przynajmniej jednego metra od tylnego śmigła drona.
Upewnij się, że miejsce w którym kierujesz dronem jest wolne od skupisk ludzi, zwierząt oraz
innych przeszkód.
(5) Włącz zasilanie pilota – dioda sygnalizacyjna na pilocie zacznie migotać. Połącz pilota z dronem.
Kiedy usłyszysz potrójny dźwięk oznacza to, że synchronizowanie pracy pilota i drona zostało
zakończone. Teraz możliwe jest sterowanie dronem za pomocą pilota.
Środki bezpieczeństwa przy sterowaniu dronem
Zasięg sterowania dronem: zasięg kontrolowanego lotu drona wynosi 80 metrów. Jeśli przekroczysz
ten dystans grozi to utratą kontroli nad dronem.
www.Xblitz.pl
Xblitz Online
UWAGA: latanie dronem przy silnym wietrze grozi przekroczeniem powyższego dystansu i grozi
utratą kontroli nad dronem.
Czas lotu: czas lotu wynosi ok. 6-8 minut (w przypadku zbyt niskiego poziomu naładowania baterii
należy niezwłocznie wymienić lub naładować baterie drona).
Należy dokładnie zapoznać się z niniejszą instrukcją aby mieć pewność odpowiedniego obchodzenia
się z dronem.
Niezwłocznie zwolnij przycisk przyspieszenia kiedy dron wzniesie się na dużą wysokość,
w przeciwnym razie dron może nagle spaść z dużej wysokości i w rezultacie ulec uszkodzeniu lub
zniszczeniu.
W czasie lotu dron powinien być utrzymywany co najmniej jeden metr nad ziemią.
Unikaj latania dronem w miejscu z dużą ilością przeszkód, tak aby zminimalizować ryzyko uszkodzenia
lub zniszczenia drona.
Instalacja baterii
Otwórz pokrywę baterii na tylnej ściance pilota i zamontuj cztery baterie alkaliczne typu AA zgodnie
z polaryzacją. Nie używaj jednocześnie starych i nowych baterii. Nie używaj jednocześnie różnych
typów baterii.
Parowanie drona z pilotem
Wciśnij lewy joystick wyłączonego pilota maksymalnie do dołu. Następnie zamontuj baterię drona
i uruchom go. Następnie włącz pilota aby dopasować częstotliwość pracy drona i pilota. Kiedy
usłyszysz podwójny dźwięk i diody LED drona i pilota zaświecą jasnym światłem oznacza to, że
parowanie zostało zakończone sukcesem (jeśli lewy joystick pilota nie zostanie wciśnięty do dołu na
początku procesu parowania, może on zakończyć się niepowodzeniem). Po sparowaniu urządzeń
możesz zacząć kierować dronem przy pomocy pilota.
Tryby pracy pilota i instrukcje dotyczące kierowania dronem
Pilot posiada dwa tryby pracy: MODE 1 i MODE 2, które mogą być stosowane w zależności od
preferencji użytkownika. Aby zmienić tryb pracy pilota na MODE 1 lub MODE 2, wciśnij i przytrzymaj
przycisk przełączania trybu pracy pilota a następnie wciśnij włącznik pilota.
Tryb pracy MODE 1
Wciśnij lewy joystick do góry/do dołu aby dron uniósł się w powietrze/wylądował.
Wciśnij prawy joystick do góry/do dołu aby dron poleciał do przodu/do tyłu.
www.Xblitz.pl
Xblitz Online
Wciśnij lewy joystick w lewo/w prawo aby dron skręcił w lewo/w prawo wokół własnej osi.
Wciśnij prawy joystick w lewo/w prawo aby dron poleciał w lewo/w prawo.
Korekta lotu drona
Jeśli w czasie unoszenia się w powietrzu dron samoczynnie porusza się w płaszczyźnie do przodu/do
tyłu, należy skorygować jego lot przy pomocy przycisku wyrównywania lotu w płaszczyźnie do
przodu/do tyłu.
Jeśli w czasie unoszenia się w powietrzu dron samoczynnie porusza się w płaszczyźnie w lewo/w
prawo, należy skorygować jego lot przy pomocy przycisku wyrównywania lotu w płaszczyźnie
w lewo/w prawo.
Jeśli w czasie unoszenia się w powietrzu dron samoczynnie porusza się w płaszczyźnie obrotu wokół
własnej osi, należy skorygować jego lot przy pomocy przycisku wyrównywania lotu w płaszczyźnie
obrotu wokół własnej osi.
Tryb pracy MODE 2
Wciśnij lewy joystick do góry/do dołu aby dron uniósł się w powietrze/wylądował.
Wciśnij prawy joystick do góry/do dołu aby dron poleciał do przodu/do tyłu.
Wciśnij prawy joystick w lewo/w prawo aby dron skręcił w lewo/w prawo wokół własnej osi.
Wciśnij lewy joystick w lewo/w prawo aby dron poleciał w lewo/w prawo.
Korekta lotu drona
Jeśli w czasie unoszenia się w powietrzu dron samoczynnie porusza się w płaszczyźnie do przodu/do
tyłu, należy skorygować jego lot przy pomocy przycisku wyrównywania lotu w płaszczyźnie do
przodu/do tyłu.
Jeśli w czasie unoszenia się w powietrzu dron samoczynnie porusza się w płaszczyźnie w lewo/w
prawo, należy skorygować jego lot przy pomocy przycisku wyrównywania lotu w płaszczyźnie obrotu
wokół własnej osi.
Jeśli w czasie unoszenia się w powietrzu dron samoczynnie porusza się w płaszczyźnie obrotu wokół
własnej osi, należy skorygować jego lot przy pomocy przycisku wyrównywania lotu w płaszczyźnie
w lewo/w prawo.
www.Xblitz.pl
Xblitz Online
Wprowadzenie do funkcji drona
1. Zabezpieczenie przed zbyt niskim poziomem naładowania baterii: jeśli bateria drona jest zbyt
słaba, silnik napędzający śmigła zostaną wyłączone.
2. Funkcja restartu: w przypadku wadliwego działania drona, należy przywrócić ustawienia
fabryczne poprzez wykonanie następujących kroków:
a) ustaw włącznik na pilocie w pozycji ON
b) ustaw włącznik drona w pozycji ON
c) kiedy dioda LED drona zacznie migać coraz wolniej, wciśnij lewy joystick maksymalnie do góry
a następnie maksymalnie do dołu – wtedy tryb pracy diody LED drona zmieni się z wolnego
migotania na świecenie ciągłym światłem
d) ustaw drona na równej powierzchni, a następnie wciśnij jednocześnie lewy i prawy joystick
pilota w kierunku prawego dolnego rogu na ok. 2-3 sekundy; tryb pracy diody LED drona
zmieni się ze świecenia ciągłym światłem na szybkie migotanie; po 2-3 sekundach dioda LED
drona ponownie zacznie świecić ciągłym światłem, co oznacza, że dron został przywrócony
do ustawień fabrycznych.
3. Rozpoczynanie lotu drona przez wyrzucenie go do góry: dzięki sześcioosiowemu żyroskopowi
możliwe jest rozpoczęcie lotu drona poprzez podrzucenie go do góry i wciśnięcie lewego joysticka
maksymalnie do góry; dron automatycznie wyrówna lot i zawiśnie w powietrzu.
4. Ewolucje 3D: po zapoznaniu się z podstawami sterowania dronem możesz przejść do
wykonywania bardziej skomplikowanych ewolucji. Najpierw unieść drona na wysokość co
najmniej 3 metrów, wciśnij przycisk do wykonywania ewolucji 3D, a następnie wciśnij prawy
joystick w dowolnym kierunku aby wykonać obrót o 360 stopni.
5. Montaż kamery:
a) włóż kamerę do uchwytu na pokrywie baterii (rys. 1)
b) otwórz pokrywę baterii z kamerą (rys. 2)
c) dokręć śrubki aby zapewnić dobre trzymanie kamery (rys. 3)
d) zamknij pokrywę baterii z kamerą, a następnie podłącz wtyczkę 3-pin do uchwytu baterii (rys.
4).
Siła sygnału: jeśli sygnał kamery jest zbyt słaby, wyciągnij antenę jak na rysunku.
6. Ładowanie baterii drona:
a) ustaw włącznik drona w pozycji OFF, a następnie otwórz pokrywę baterii
b) wyciągnij przewód baterii z gniazda zasilania
c) przygotuj kabel ładujący USB i podłącz do niego przewód baterii (upewnij się, że styki zostały
połączone prawidłowo)
www.Xblitz.pl
Xblitz Online
7. Korekta działania drona: jeśli dron zostanie uderzony lub nie można wyrównać jego lotu, jego
działanie musi zostać skorygowane poprzez wykonanie następujących kroków:
a) po zakończeniu synchronizacji sygnału, ustaw prędkość w najwyższej pozycji a następnie
wciśnij obydwa joysticki w kierunku prawego dolnego rogu; jeśli usłyszysz podwójny sygnał
a dioda LED będzie migotać czerwonym światłem oznacza to, że korekta działania drona
została zakończona sukcesem
b) w czasie wykonywania korekty działania drona, musi on znajdować się na płaskiej
powierzchni
Części zapasowe
Obudowa
Płozy lądownicze
Światła
Kamera
Podstawa (spód obudowy)
Uchwyt silnika
Płyta odbiornika
Śmigła główne
Klosze świateł
Bateria
Pilot zdalnego sterowania
www.Xblitz.pl
Osłony ochronne
Silnik A/B
Kabel ładujący USB
Xblitz Online
Kod
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
Opis
Górna obudowa
Dolna obudowa
Śmigła obrotowe
Śmigła obrotowe wsteczne
Osłony ochronne
Osłona baterii
Silnik śmigieł obrotowych
Silnik śmigieł obrotowych wstecznych
Uchwyt silnika
Klosze świateł
Światła
Płyta odbiornika
Bateria
Pokrywa baterii
Podstawa
Płozy lądownicze
Kamera
www.Xblitz.pl
Ilość
1
1
2
2
4
4
2
2
4
4
4
1
1
1
4
2
1
Xblitz Online
Dane techniczne:
Długość: 31,5 cm
Szerokość: 31,5 cm
Wysokość: 7,5 cm
Kod głównego silnika: Ø 7
Bateria: 3.7V 600mAh
Litowo-polimerowa
