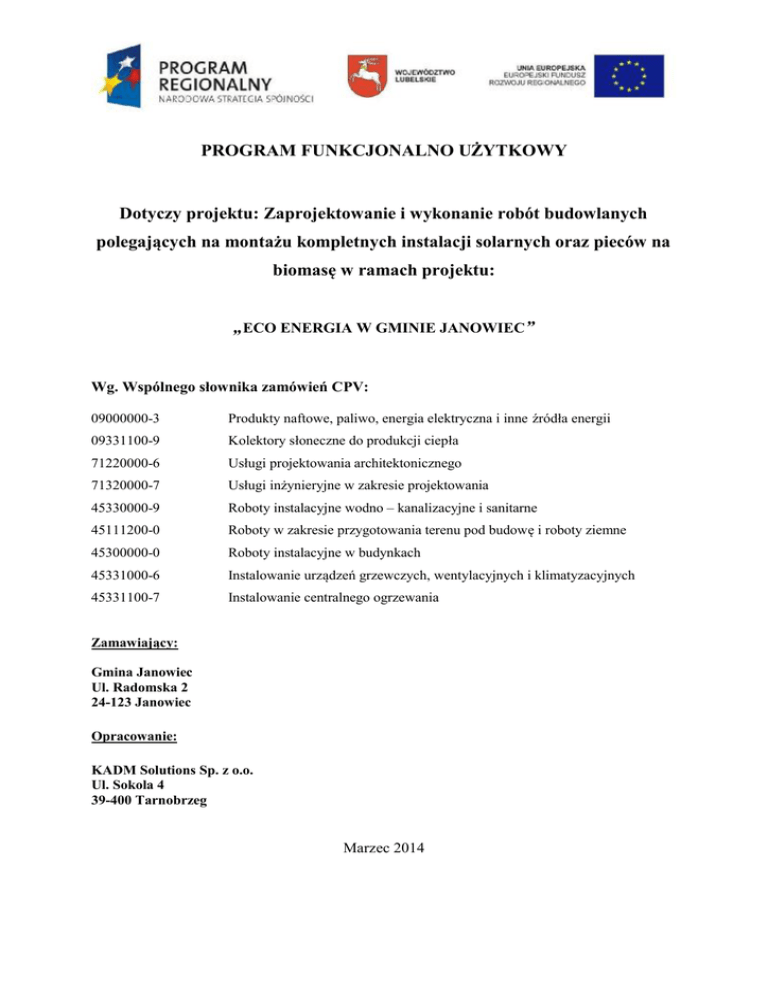

PROGRAM FUNKCJONALNO UŻYTKOWY
Dotyczy projektu: Zaprojektowanie i wykonanie robót budowlanych
polegających na montażu kompletnych instalacji solarnych oraz pieców na
biomasę w ramach projektu:
„ECO ENERGIA W GMINIE JANOWIEC”
Wg. Wspólnego słownika zamówień CPV:
09000000-3
Produkty naftowe, paliwo, energia elektryczna i inne źródła energii
09331100-9
Kolektory słoneczne do produkcji ciepła
71220000-6
Usługi projektowania architektonicznego
71320000-7
Usługi inżynieryjne w zakresie projektowania
45330000-9
Roboty instalacyjne wodno – kanalizacyjne i sanitarne
45111200-0
Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne
45300000-0
Roboty instalacyjne w budynkach
45331000-6
Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych
45331100-7
Instalowanie centralnego ogrzewania
Zamawiający:
Gmina Janowiec
Ul. Radomska 2
24-123 Janowiec
Opracowanie:
KADM Solutions Sp. z o.o.
Ul. Sokola 4
39-400 Tarnobrzeg
Marzec 2014
Program Funkcjonalno – U ytkowy dla projektu: „ECO ENERGIAW GMINIE
JANOWIEC”
Zawartość opracowania:
PROGRAM FUNKCJONALNO UŻYTKOWY ____________________________________ 1
1.
CZĘŚĆ OPISOWA _____________________________________________________ 3
1.1.
Opis ogólny przedmiotu zamówienia __________________________________________ 3
1.2. Charakterystyczne parametry określające wielkość i rodzaj instalacji grzewczych i
solarnych. _____________________________________________________________________ 5
1.3.
Aktualne uwarunkowania wykonania przedmiotu zamówienia ___________________ 12
1.4.
Ogólne właściwości funkcjonalno-użytkowe elementów instalacji. ________________ 12
1.4.1
1.4.2
Opis stanu istniejącego _________________________________________________________ 13
Opis stanu docelowego: ________________________________________________________ 13
2.
OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU
ZAMÓWIENIA ___________________________________________________________ 21
2.1.
Wymagania jakościowe dotyczące materiałów _________________________________ 21
2.2.
Gwarancja ______________________________________________________________ 21
2.3.
Ogólne warunki wykonania i odbioru robót ___________________________________ 23
3.
WYMAGANIA SZCZEGÓŁOWE ________________________________________ 24
5.
ZAŁĄCZNIKI: _______________________________________________________ 34
2
JANOWIEC”
1.
CZĘŚĆ OPISOWA
1.1. Opis ogólny przedmiotu zamówienia
Przedmiotem zamówienia jest :
•
opracowanie kompletnej dokumentacji projektowej, we wszystkich wymaganych branżach,
dotyczącej montażu kolektorów słonecznych i/lub kotów na biomasę wraz z kominami i
niezbędną armaturą kontrolno-pomiarową,
•
wykonanie niezbędnych ekspertyz (np. sprawdzenie nośności dachu, jeśli konieczne),
•
uzyskanie wymaganych prawem wszelkich pozwoleń, zgłoszeń etc,
•
dokonanie zmian w istniejących instalacjach C.O., C.W.U., sanitarnych i elektrycznych,
•
opracowanie specyfikacji technicznych wykonania i odbioru robót,
•
modernizacja instalacji ciepłej wody użytkowej w indywidualnych kotłowniach polegająca na
dostawie i montażu kompletnych zestawów solarnych opartych na płaskich kolektorach
słonecznych,
•
demontaż istniejących kotłów C.O.,
•
montaż kompletnych kotłowni opartych o kotły CO opalane biomasą wraz z odpowiednimi
kominami spalinowymi kominami i niezbędną armaturą kontrolno-pomiarową w budynku
użyteczności publicznej oraz budynkach indywidualnych,
dla mieszkańców gminy Janowiec.
Łącznie projekt obejmuje montaż 360 zestawów instalacji solarnych i pieców na biomasę na obiektach
prywatnych i 5 zestawów solarnych i pieców na biomasę na budynkach użyteczności publicznej.
Szczegółowe wskazanie lokalizacji budynków (adresy i numery działek) objętych projektem
wskazano w załączniku nr 2.
Instalacje solarna na obiektach użyteczności publicznej zostaną zamontowane w następujących
lokalizacjach:
Ø Zespół Boisk Sportowych w Janowcu,
Ø Centrum Integracji w Janowicach,
Ø Zespół Szkół nr 1 w Janowcu,
Ø Zespół Szkół nr 2 w Janowcu.
3
JANOWIEC”
Głównym zadaniem instalacji solarnej jest wspomaganie podgrzewania ciepłej wody użytkowej.
Sposób montażu instalacji solarnej nie może wykluczać jednak przyszłej rozbudowy, a więc
zwiększenia mocy lub dodania funkcjonalności polegającej na wspomaganiu centralnego ogrzewania.
Zakres zamówienia obejmuje:
•
opracowanie dokumentacji projektowej (projekt budowlano-wykonawczy) niezbędnej do
zainstalowania kompletnego zestawu solarnego na potrzeby przygotowania C.W.U i/lub
kotów na biomasę wraz z kominami i niezbędną armaturą kontrolno-pomiarową:
o
wykonanie niezbędnych ekspertyz,
o
wykonanie inwentaryzacji i wizji lokalnej,
o
wykonanie projektu konstrukcji pod kolektory słoneczne,
o
wykonanie projektów kotłowni zakładających montaż kotłów na biomasę wraz z
niezbędną armaturą kontrolno-pomiarową i kominami,
o
wykonanie projektów elektrycznych oraz AKPiA,
•
uzyskanie wymaganych przepisami uzgodnień, pozwoleń, zgłoszeń, zezwoleń, itp.,
•
opracowanie specyfikacji technicznych wykonania i odbioru robót,
•
wykonanie robót budowlano-instalacyjnych polegających na montażu kompletnych systemów
solarnych oraz kotłów na biomasę wraz z kominami spalinowymi,
•
podłączenie do istniejącej instalacji C.W.U. i/lub C.O. wraz z zaworem mieszającym (antypoparzeniowym do CWU)
•
podłączenie drugiego źródła ciepła do górnej wężownicy zasobnika solarnego w oparciu o
wykonaną dokumentację.
Elementy związane z wymianą pieców obejmą wykonanie robót w 1 obiekcie użyteczności
publicznej, tj. w Zespole Szkół Nr 1 w Janowcu oraz w 64 budynkach prywatnych. W zakres prac
wejdzie:
Ø demontaż istniejących pieców centralnego ogrzewania,
Ø dobór pieca centralnego ogrzewania o mocy odpowiedniej do powierzchni budynku oraz jego
stanu technicznego;
Ø dobór zbiornika akumulacyjnego i podgrzewacza ciepłej wody użytkowej o pojemności
dostosowanej do mocy pieca, stanu i wielkości budynku oraz stanu technicznego wewnętrznej
instalacji centralnego ogrzewania;
Ø podłączenie zaprojektowanego węzła cieplnego do istniejącej instalacji centralnego
ogrzewania oraz zasobnika ciepłej wody użytkowej;
Ø montaż zespołu pompowego ze sterowaniem i zasilaniem elektrycznym.
4
JANOWIEC”
Zaprojektowane rozwiązania muszą pokrywać zapotrzebowanie na ciepło w 100% w zakresie
ogrzewania
budynku.
Wszelkie
uzgodnienia
dotyczące
zaprojektowanych
instalacji
przed
przedstawieniem ich Zamawiającemu muszą zostać uzgodnione z właścicielem nieruchomości i
potwierdzone protokołem uzgodnień lub oświadczeniem właściciela o wyrażeniu zgody na
przedstawione rozwiązanie techniczne.
1.2. Charakterystyczne parametry określające wielkość i rodzaj instalacji grzewczych
i solarnych.
Tabela 1 elementy docelowe projektu:
Elementy projektu
j.m.
Ilość
szt.
300
Liczba zainstalowanych paneli słonecznych
szt.
733
Liczba wykonanych instalacji pieców na biomasę
szt.
65
Moc zainstalowana energii cieplnej (dla energii
słonecznej) (MW)
MW
1,11
Moc zainstalowana energii cieplnej (dla energii z
biomasy) (MW)
MW
1,66
Liczba
wykonanych
słonecznych
instalacji
kolektorów
Tabela 2 elementy projektu dla zamówienia podstawowego:
Elementy projektu
j.m.
Ilość
szt.
273
Liczba zainstalowanych paneli słonecznych
szt.
667
Liczba wykonanych instalacji pieców na biomasę
szt.
65
Moc zainstalowana energii cieplnej (dla energii
słonecznej) (MW)
MW
1,11
Moc zainstalowana energii cieplnej (dla energii z
biomasy) (MW)
MW
0,97
Liczba
wykonanych
słonecznych
instalacji
kolektorów
5
JANOWIEC”
Wykonawca w wyniku realizacji projektu zobowiązany jest do osiągnięcia min. w/w
wskaźników. Wartość mocy zainstalowanej dla poszczególnych źródeł energii Wykonawca
przedstawi Zamawiającemu w załączonym do oferty wyliczeniu opracowanym na podstawie
danych zawartych w niniejszym opracowaniu i na podstawie ewentualnych wizji lokalnych.
W trakcie realizacji przedsięwzięcia Wykonawca zobowiązany jest na bieżąco, w protokołach
odbioru częściowego robót, przedstawiać stan osiągnięcia poziomu mocy zainstalowanej w
poszczególnych obiektach.
Wg. ilości osób w danym gospodarstwie/obiekcie dobrano odpowiednio poniższe docelowe zestawy
solarne:
•
Od 1 do 2 osób : 2 kolektory + zasobnik solarny 200l
-
37 szt.,
•
-
159 szt.,
•
-
81 szt.,
•
Od 7 do 8 osób: 4 kolektory + zasobnik solarny 500l
–
18 szt.,
•
30 osób : 15 kolektorów + zasobniki solarne o łącznej pojemności min. 2000 l -
1 szt.,
•
Szatnia - stadion – Janowiec: 3 kolektory + zasobnik solarne 350 l
-
1 szt.,
•
Centrum Integracji – Janowiec: 2 kolektory + zasobnik solarny 250l
-
1 szt.,
•
Zespół Szkół nr 1 w Janowcu: 3 kolektory + zasobnik solarny 350l
-
1 szt.,
•
Zespół Szkół nr 2 w Janowcu 3 kolektory + zasobnik solarny 350l
-
1 szt.,
RAZEM
300 szt.
Wg. ilości osób w danym gospodarstwie/obiekcie dobrano odpowiednio poniższe zestawy solarne
przewidziane do realizacji w zamówieniu podstawowym:
•
-
37 szt.,
•
-
144 szt.,
•
-
68 szt.,
•
Od 7 do 8 osób: 4 kolektory + zasobnik solarny 500l
–
19 szt.,
•
30 osób : 15 kolektorów + zasobniki solarne o łącznej pojemności min. 2000 l - 1 szt.,
•
Szatnia - stadion – Janowiec: 3 kolektory + zasobnik solarne 350 l
-
1 szt.,
•
Centrum Integracji – Janowiec: 2 kolektory + zasobnik solarny 250l
-
1 szt.,
•
Zespół Szkół nr 1 w Janowcu: 3 kolektory + zasobnik solarny 350l
-
1 szt.,
•
Zespół Szkół nr 2 w Janowcu 3 kolektory + zasobnik solarny 350l
-
1 szt.,
RAZEM
273 szt.
6
JANOWIEC”
Stopień pokrycia energii w skali roku zgodnie z symulacją energetyczną w programie GetSolar lub
równoważnym nie może być niższa niż 50% dla wyżej dobranych zestawów solarnych, przy
założeniach:
•
Pochylenie : 40º
•
Azymut: 0,00 (południe)
•
Temperatura min. CWU : 45ºC
•
Temperatura max. CWU: 75ºC
Do oferty należy dołączyć symulację dokumentującą powyższe dane wykonaną w programie Getsolar
lub równoważnym.
Kotły na biomasę z kompletną armaturą i kominami spalinowymi – wykaz ilości obiektów wg
powierzchni ogrzewanej:
•
Zespół Szkół nr 1 w Janowcu: kotłownia / kocioł na biomasę o mocy 350 kW wraz z
niezbędnym osprzętem
•
- 1 szt.,
kotłownia w obiekcie o pow. ogrzewanej do 120 m2
-
15 szt.,
•
kotłownia w obiekcie o pow. ogrzewanej do 120 do 140 m
2
-
11 szt.,
•
kotłownia w obiekcie o pow. ogrzewanej do 140 do 160 m2
-
13 szt.,
•
-
5 szt.,
•
-
6 szt.,
•
-
3 szt.,
•
-
1 szt.,
•
-
5 szt.,
•
-
1 szt.,
•
-
2 szt.,
•
-
2 szt.,
W ramach zamówienia należy zaprojektować instalację odpowiednią do danego obiektu przy
założeniu, że zaprojektowane rozwiązania muszą pokrywać zapotrzebowanie na ciepło w 100% w
zakresie ogrzewania budynku. Wszelkie uzgodnienia dotyczące zaprojektowanych instalacji przed
przedstawieniem ich Zamawiającemu muszą zostać uzgodnione z właścicielem nieruchomości i
potwierdzone protokołem uzgodnień lub oświadczeniem właściciela o wyrażeniu zgody na
przedstawione rozwiązanie techniczne.
Łączna moc zainstalowana dla wszystkich zamontowanych pieców na biomasę nie może być
niższa niż 1.650 kW
Specyfikacja zestawów solarnych:
7
JANOWIEC”
Tabela 3 : Zestaw od 1 do 4 osób
NAZWA
ilość
j.m.
kolektor cieczowy płaski
zestaw montażowy
zestaw łączący
naczynie przeponowe 19l
pompa dwu-drogowa
2
1
1
1
1
szt
kpl
kpl
szt
szt
konstrukcja nośna na dach skośny/płaski
1
kpl
glikol 30 kg
Sterownik
1
1
szt
szt
automat mieszający (zawór termostatyczny)
1
szt
zasobnik 200 l/250 l 2W
1
szt
NAZWA
ilość
j.m.
zestaw montażowy
zestaw łączący
pompa dwu-drogowa
3
1
1
1
1
szt
kpl
kpl
szt
szt
1
kpl
glikol 30 kg
Sterownik
zasobnik 350l 2W
1
1
1
1
szt
szt
szt
szt
NAZWA
ilość
j.m.
zestaw montażowy
zestaw łączący
pompa dwu-drogowa
4
1
1
1
1
1
szt
kpl
kpl
szt
szt
kpl
Tabela 4: Zestaw od 5 do 6-ciu osób
Tabela 5: Zestaw od 7 do 8-miu osób
8
JANOWIEC”
glikol 30 kg
Sterownik
zasobnik 500l 2W
2
1
1
1
szt
szt
szt
szt
Tabela 6: Zestaw powyżej 30 osób
NAZWA
zestaw montażowy
zestaw łączący
naczynie przeponowe 100 l
pompa dwu-drogowa
ilość
15
1
1
1
1
j.m.
szt
kpl
kpl
szt
szt
1
kpl
glikol 30 kg
Sterownik
zasobnik 2000l 2W
5
1
1
1
szt
szt
szt
szt
Tabela 7: Zestaw dla Stadionu/ Szatni, Zespołu Szkół nr 1 i nr 2:
NAZWA
ilość
j.m.
zestaw montażowy
zestaw łączący
pompa dwu-drogowa
3
1
1
1
1
szt
kpl
kpl
szt
szt
1
kpl
glikol 30 kg
Sterownik
zasobnik 350l 2W
1
1
1
1
szt
szt
szt
szt
NAZWA
ilość
j.m.
zestaw montażowy
zestaw łączący
pompa dwu-drogowa
2
1
1
1
1
szt
kpl
kpl
szt
szt
1
kpl
glikol 30 kg
Sterownik
1
1
szt
szt
Tabela 8: Zestaw dla Centrum Integracji Wiejskiej w Janowicach:
9
JANOWIEC”
1
szt
zasobnik 250l 2W
1
szt
Łączna docelowa moc zainstalowana wszystkich zamontowanych instalacji solarnych nie może
być niższa niż 1.110 kW
Dla przedmiotowego zamówienia łączna moc zainstalowana wszystkich zamontowanych
instalacji solarnych nie może być niższa niż 969 kW
Rysunek 1 Schemat poglądowy instalacji solarnej
Źródło : GetSolar
Zakres prac w przypadku kotłów na biomasę:
1. Demontaż istniejącego kotła,
2. Dobór pieca centralnego ogrzewania o mocy odpowiedniej do powierzchni budynku oraz jego stanu
technicznego,
3. Dobór zbiornika akumulacyjnego i podgrzewacza ciepłej wody użytkowej o pojemności
dostosowanej do mocy pieca, stanu i wielkości budynku oraz stanu technicznego wewnętrznej
instalacji centralnego ogrzewania,
10
JANOWIEC”
4. Montaż wkładu kominowego zgodnego z wytycznymi producenta kotła grzewczego,
5. Podłączenie zaprojektowanego systemu do istniejącej instalacji centralnego
ogrzewania oraz zasobnika C.W.U. i C.O,
6. Montaż zespołu pompowego ze sterowaniem.
Specyfikacja kotłów na biomasę i osprzętu:
Piec na biomasę - z ceramiczną komorą spalania:
ü - Kotły muszą spełniać kryteria w zakresie granicznych wartości emisji ze spalania paliw
stałych wg normy EN 303-5:2012 w zakresie:
ü - dla jednostek o mocy do 20 kW minimum kryteria 3 klasy tej normy,
ü - dla jednostek o mocy powyżej 20 kW minimum kryteria 4 klasy tej normy,
ü - sprawność spalania przy mocy nominalnej min 80%
ü - kocioł musi być wyposażony w wężownicę chłodzącą
ü - Zalecana jest instalacja ze zbiornikami akumulacyjnymi, które pozwalaj ą odebrać nadwyżkę
energii produkowanej przez kocioł, a także maksymalizują bez obsługowość kotła oraz jego
ekologiczność
ü - Kotły powinny być podłączone przez urządzenie typu Laddomat 21 lub zawór
termoregulacyjny typu ESBE w celu osiągnięcia minimalnej temperatury wody powrotnej do
kotła na poziomie 65 c. Temperatura robocza kotła musi być utrzymywana na poziomie
80-90 0C.
Piec na paliwo podstawowe (pellet drzewny):
ü - Kotły muszą spełniać kryteria w zakresie granicznych wartości emisji ze spalania paliw
stałych wg normy EN 303-5:2012 w zakresie:
ü - dla jednostek o mocy do 20 kW minimum kryteria 3 klasy tej normy,
ü - dla jednostek o mocy powyżej 20 kW minimum kryteria 4 klasy tej normy,
ü - sprawność spalania przy mocy nominalnej min 80%
ü - kocioł musi być wyposażony w wężownicę chłodzącą
ü - Zalecana jest instalacja ze zbiornikami akumulacyjnymi, które pozwalaj ą odebrać nadwyżkę
energii produkowanej przez kocioł, a także maksymalizują bez obsługowość kotła oraz jego
ekologiczność
ü - Kotły powinny być podłączone przez urządzenie typu Laddomat 21 lub zawór
termoregulacyjny typu ESBE w celu osiągnięcia minimalnej temperatury wody powrotnej do
kotła na poziomie 650C c. Temperatura robocza kotła musi być utrzymywana na poziomie
80-900C.
11
JANOWIEC”
ü - kotły powinny być wyposażone w palnik z funkcją automatycznego wygaszania i rozpalania
dający możliwość spalania tylko i wyłącznie paliw pochodzących z odnawialnych źródeł
energii.
ü - kotły z automatycznym systemem podawania paliwa powinny być wyposażony w ruszt
dodatkowy dający możliwość spalania paliw typu: drewno sezonowane, zrębki itp. w
przypadku długotrwałej awarii w dostawie energii elektrycznej
Zamawiający zobowiązany jest podpisać oświadczenie, że w dostarczonych w ramach
zamówienia kotłach zastosowano technologię grzewczą, której źródłem zasilania są wyłącznie
paliwa pochodzące z odnawialnych źródeł energii, tj. pallets i brykiet uzyskany wyłącznie z
surowców odnawialnych, zrębki, odpady drzewne, słoma itp.
Komin:
Należy zastosować kominy przeznaczone do kotłów na biomasę.
Komin hybrydowy lub wkład kominowy emaliowany uszczelniony sznurem
ceramicznym:
- Wkład kominowy o średnicy dobranej do mocy pieca i wysokości komina – kompletny,
wraz
z wyczystkami, kształtkami i izolacją termiczną ,
- Beton klasy B20 do zabetonowania czopy kominowej z osadzeniem wkładu.
1.3. Aktualne uwarunkowania wykonania przedmiotu zamówienia
Podane w SIWZ i Programie Funkcjonalno Użytkowym informacje nie zwalniają oferentów z
konieczności przeprowadzenia wizji lokalnej części budynków w terenie i uwzględnienia innych nie
opisanych uwarunkowań, co potwierdzone zostanie oświadczeniem Wykonawcy. Opracowanie
projektowe musi obejmować cały zakres realizowanego zadania. Dokumentacja projektowa powinna
być kompletna i spełniać obowiązujące przepisy Prawa Budowlanego, przepisy technicznobudowlane, przepisy powiązane i normy PN-EN.
1.4. Ogólne właściwości funkcjonalno-użytkowe elementów instalacji.
12
JANOWIEC”
1.4.1 Opis stanu istniej#cego
Budynki mieszkalne, jednorodzinne obiekty użyteczności publicznej.
Gmina Janowiec nie jest zgazyfikowana i wykorzystuje gaz bezprzewodowy, który jest alternatyw ą do
powszechnie stosowanego spalania gazu ziemnego.
Gmina Janowiec jest niezgazyfikowana. Źródłami emisji zanieczyszczeń powietrza są przede
wszystkim paliwa stałe i energia elektryczna wykorzystywane w celach grzewczych. Jednak dokładna
ilość substancji emitowanych z tych źródeł, jest trudna do określenia z uwagi na bardzo zróżnicowaną
moc i sprawność pieców. Zwiększonych stężeń zanieczyszczeń pochodzących z tychże źródeł
(np.CO2) można się spodziewać jedynie w sezonie grzewczym i w ośrodkach o większej koncentracji
zabudowy. Na terenach o zabudowie rozproszonej niska emisja nie ma takiego znaczenia, gdy ż
istnieją tam lepsze warunki przewietrzania. Niestety, często wraz z węglem oraz przede wszystkim z
drewnem, spalane są odpady zawierające bardzo wiele szkodliwych substancji, które w ten sposób
przedostają się do powietrza stwarzając zagrożenia dla mieszkańców. Na terenie gminy Janowiec brak
jest punktów monitoringu powietrza. Biorąc pod uwagę lokalizację gminy i stopień jej
uprzemysłowienia należy przypuszczać, że stan powietrza w gminie jest dobry. Gmina jest poza strefą
wpływów Zakładów Azotowych „Puławy”, ponieważ dominującymi wiatrami są wiatry zachodnie.
Powietrze na terenie gminy nie jest zbytnio zanieczyszczone przez pyły i gazy ponieważ nie ma
uciążliwych zakładów przemysłowych.
1.4.2 Opis stanu docelowego:
Przewiduje się wykonanie instalacji kolektorów słonecznych w celu przygotowania ciepłej wody
użytkowej w okresie całorocznym wraz z montażem kotłów na biomasę. Kolektory słoneczne
zlokalizowane będą na dachu budynków mieszkalnych oraz na konstrukcjach zlokalizowanych obok
budynków mieszkalnych lub też na elewacji budynku – w zależności od ustaleń z właścicielem oraz
doboru najefektywniejszej lokalizacji.
Przed opracowaniem rozmieszczenia kolektorów słonecznych niezbędna jest wizja lokalna oraz
uzgodnienia z właścicielami gospodarstw.
Z racji długoletniego okresu trwałości projektu, jak również mając na uwadze zadowolenie
mieszkańców zakłada się w projekcie produkty o bardzo wysokiej jakości co potwierdzone jest
stosownie jak najdłuższym okresem gwarancji przez producentów urządzeń.
13
JANOWIEC”
Minimalne wymagania techniczne i jakościowe, jakim powinna odpowiadać zamawiane w
postępowaniu płaskie kolektory słoneczne wraz z osprzętem dodatkowym:
a) Kolektor słoneczny - z selektywnym pokryciem absorbera (tlenek glinu lub tlenek tytanu).
Konstrukcja wsporcza pod kolektory słoneczne musi być konstrukcją dedykowaną pod
proponowane kolektory słoneczne, musi posiadać gwarancję producenta min. 10 lat. W związku z
panującymi anomaliami pogodowymi w Polsce, kolektor słoneczny musi posiadać badania
wytrzymałościowe na obciążenia mechaniczne zgodnie z normą PN-EN 12975-2:2006. Badanie te
muszą być wykonane przez niezależną jednostkę badawczą. Kolektory słoneczne płaskie muszą
posiadać badania (test raport) wydane przez niezależne, akredytowane jednostki badawcze.
Kolektory słoneczne powinny charakteryzować się danymi techniczno-eksploatacyjnymi nie
gorszymi niż niżej wymienione.
Tabela 9 Minimalne parametry decyduj ące o równoważności:
Parametr
Min. moc szczytowa kolektora
Powierzchnia kolektora (brutto/apertura):
Wartość
1476 W
2,00 / 1,80 m 2 +/- 5%
Max. waga kolektora:
50 kg
Min. sprawność optyczna (w odniesieniu do pow. apertury):
80 %
Max. współczynnik a1 (w odniesieniu do pow. apertury)
4,00
Max. współczynnik a2 (w odniesieniu do pow. apertury)
0,015
Min. absorbcja:
Max. Emisja
Układ hydrauliczny:
Materiał absorbera:
Obudowa:
95%+/- 2%
5% +/- 2%
Harfa lub meander (wykonane z
miedzi)
miedziany lub miedzianoaluminiowy
aluminiowa
Gwarancja pełna:
10 lat
Grubość szkła:
3 mm
Max. temperatura stagnacji:
215ºC
„Zamawiający dopuszcza możliwość odchyleń od założonych wartości wskaźników a1 i a2
(pogorszenie jednego parametru przy jednoczesnej poprawie drugiego) pod warunkiem zachowania
ograniczenia związanego z minimalną łączną mocą zainstalowaną i min. Sprawnością oraz
przedstawieniu symulacji solarnych sporządzonych w programie GetSolar lub równoważnym
potwierdzających uzyskanie nie gorszych efektów ekologicznych od uzyskanych przy pierwotnych
parametrach”
14
JANOWIEC”
Wymienione parametry należy potwierdzić dołączając do oferty pełne sprawozdanie z badań wydane przez niezależną jednostkę badawczą - wg normy EN 12975. Kolektor musi być przebadany
zgodnie pkt. 6.1.4 w/w normy w warunkach zewnętrznych.
Kolektor musi posiadać certyfikat Solar Keymark.
Kolektor słoneczny musi posiadać pozytywny wynik testu trwałości i niezawodności zgodnie z normą
EN 12975-2; 2006, a w szczególności: na wysoką temperaturę, ciśnienie, ekspozycja, szok termiczny,
przenikanie deszczu, obciążenia mechaniczne.
b) Zestaw przyłączeniowy kolektorów słonecznych z odpowietrznikiem - zestaw umożliwiający
połączenie odpowiedniej liczby kolektorów w jedną baterię oraz z rurami instalacyjnymi CU lub Inox
wraz z odpowietrznikiem. Zestaw połączeniowy musi zapewniać szczelne połączenie kolektorów i
instalacji. Zestaw montażowy powinien być skręcany, a nie lutowany zarówno przy połączeniach
między kolektorami, jak również przy połączeniu kolektorów z rurociągiem.
c) Zbiornik solarny C.W.U. :
emaliowany,
z otworem rewizyjnym oraz z
króćcem
umożliwiającym zamontowanie grzałki elektrycznej.
Izolacja: pianka PIR min 50mm o współczynniku przenikania ciepła K nie gorszym niż 0,023
Tabela 1 Dane techniczne zbiornika
Izolacja :
Umiejscowienie czujników temp. :
pianka bezfreonowa o grubo ści 50
mm
przylgowe
Min. powierzchnia dolnej wężownicy solarnej (200/300l/400/500)
1,1/1,7/2,0/2,3 m2
Min. powierzchnia górnej wężownicy (200/300l/400/500)
1,0/1,6/1,6/1,6 m2
Gwarancja
Króciec wyj. CWU
Poziomowanie zasobnika
Min. Średnica zasobnika (200/300l/400/500)
Ciśnienie robocze zasobnika i wężownicy
Materiał zasobnika
Zabezpieczenie
Kołnierz rewizyjny
min. 5 lat
w górnej pokrywie
nóżki nastawne
600/600/700/700 mm
10 bar
Stal emaliowana
Anoda tytanowa lub magnezowa 1
TAK
1
W przypadku zastosowania anody magnezowej Wykonawca powinien przewidzie ć ich wymianę w ramach
bezpłatnych przeglądów serwisowych
15
JANOWIEC”
d) Grupa pompowa dwudrogowa składająca się z:
ü separatora powietrza
ü manometru
ü termometrów : na zasilaniu i powrocie
ü hamulców grawitacyjnych, zabezpieczających przed cofaniem się ciepła
ü armatury do napełniania i odpowietrzania instalacji
ü zawór separujący obieg napełniania z powrotem
ü zawór bezpieczeństwa 6 bar
ü regulator przepływu 1,5 – 6 l/min
ü obudowa styropianowa
ü elementy hydrauliczne wykonane z mosiądzu
Gwarancja: min. 5 lat wyłączając pompę
e) Naczynia przeponowe – ciśnieniowe naczynie przeponowe o odpowiedniej pojemności
zabezpieczające instalację solarną w momencie zwiększenia objętości płynu solarnego w systemie.
Naczynie 19l i 25l musi posiadać uchwyt mocujący przyspawany do naczynia. Naczynia o większej
pojemności muszą być wyposażone w nóżki. Membrana wymienna naczynia musi być wykonana z
HT EPDM i posiadać wytrzymałość termiczną min. do 130˚C. Naczynie wstępnie napełnione: 2,5
bar.
Gwarancja: min. 2 lata
f) Sterownik solarny z czujnikami – komputer sterujący pracą pompy systemu solarnego na
zasadzie różnicy temperatur w kolektorze i zasobniku z możliwością płynnej regulacji obrotów
pompy.
Sterownik musi zapewnić:
ü sterowanie pracą pompy solarnej wg. Pomiarów temperatur na kolektorze i w zasobniku
ü wyświetlanie nastaw na wyświetlaczu
ü regulacja obrotów pompy
ü możliwość sterowania pompą cyrkulacyjną
ü zabezpieczenie przed przegrzaniem kolektorów (odwrócenie obiegu grzewczego)
ü możliwość sterowania grzałką
ü możliwość zliczania energii
ü 3 czujniki
ü Posiadać wyjścia niezbędne do transmisji danych na potrzeby portalu internetowego
16
JANOWIEC”
ü Sterownik musi posiadać możliwość transmisji danych do zewnętrznego portalu
internetowego dla potrzeb wizualizacji pracy systemu solarnego
Gwarancja: 5 lat
g) Płyn solarny - mieszanka glikolu z wodą demineralizowaną o temp. krzepnięcia min. -32˚C z
inhibitorami korozji. , Glikol musi być w 100% biodegradowalny. Nie dopuszcza się do stosowania
glikolu na bazie gliceryny odpadowej oraz jakiejkolwiek domieszki glikolu etylenowego. Glikol musi
posiadać atest PZH, klasę zagrożenia: 0. Należy dołączyć do oferty aktualną kartę charakterystyki
producenta. Wykonawca musi dołączyć do oferty parametry, jakie producent mieszanki glikolu uznaje
za dopuszczające do użytku (wartość pH, krzepnięcie, etc.).
h) Zestaw montażowy/konstrukcja wolnostojąca - komplet uchwytów z aluminium, umożliwiający
montaż kolektorów słonecznych na dachu, elewacji lub jako konstrukcja wolnostojąca. Zestaw
montażowy / konstrukcja wsporcza pod kolektory słoneczne musi być konstrukcją dedykowaną pod
proponowane kolektory słoneczne
Gwarancja: 10 lat
i) Kotły na biomasę:
Pojedynczy piec C.O. na biomasę (zestaw) będzie zawierał:
ü piec C.O. opalany biomasą (drewno, zrębki, pelety, brykiet, odpady drzewne);
ü zbiornik buforowy C.O. o pojemności odpowiedniej do mocy dobranego pieca i zasobnik
ciepłej wody;
ü zasobnik ciepłej wody użytkowej;
ü zespół pompowy wraz ze sterowaniem;
ü komplet orurowania wraz z armaturą przyłączeniową i izolacją cieplną niezbędny do
podłączenia
ü wbudowanego pieca do istniejącej instalacji C.O. oraz zasobnika cwu;
ü układ podtrzymania napięcia przy braku zasilania zewnętrznego przez okres min. 3 h wraz
ü z sygnalizacją braku zasilania (sygnał dźwiękowy i świetlny).
Minimalne parametry pieców CO na biomasę i elementów towarzyszących:
ü piec na paliwo podstawowe: drewno, zrębki i pelet o mocy odpowiedniej do pokrycia 100%
zapotrzebowania na ogrzewanie budynku oraz uzupełnieniu zapotrzebowania na c.w.u.;
ü kotły z automatycznym systemem podawania paliwa powinny być wyposażony w ruszt
dodatkowy dający możliwość spalania paliw typu: drewno sezonowane, zrębki itp. w
przypadku długotrwałej awarii w dostawie energii elektrycznej
17
JANOWIEC”
ü kotły powinny być wyposażone w palnik z funkcją automatycznego wygaszania i rozpalania
dający możliwość spalania tylko i wyłącznie paliw pochodzących z odnawialnych źródeł
energii. Paliwem podstawowym będzie Pellet.
ü piece zgazowujące z ceramiczną komorą spalania (dopuszcza się komorę spalania z innych
materiałów odpornych na korozję);
ü sprawność nominalna nie mniejsza niż 80%;
ü kotły na biomasę powinny być podłączone przez armaturę hydrauliczną z wbudowanym
zaworem termoregulacyjnym, pompą obiegową, zaworem zwrotnym, kulowych zaworów
odcinających oraz tarczowych termometrów. Maksymalne ciśnienie robocze 0,25 MPa ,
nadciśnienie obliczeniowe 0,25 MPa , maksymalna temperatura robocza 90 C (urządzenie
typu Laddomat lub równoważne) albo zawór termoregulacyjny typu ESBE w celu osiągnięcia
minimalnej temperatury wody powrotnej do kotła na poziomie 65oC. Temperatura robocza
kotła musi być utrzymywana na stałym poziomie 80-900C.
ü wkład kominowy o średnicy dobranej do mocy pieca i wysokości komina – kompletny, wraz z
wyczystkami, kształtkami oraz układem odprowadzania kondensatu z wkładu,
ü zbiornik buforowy C.O. o pojemności odpowiedniej do mocy dobranego pieca:
- Zabezpieczenie antykorozyjne zbiornika c.w.u. emalią ceramiczną;
- Płaszcz zewnętrzny izolowany termicznie pianką PIR 50 mm o współczynniku przenikania
ciepła K nie gorszym niż 0,023;
- Wbudowany termometr w zbiornik ,
- Ciśnienie robocze: zasobnik 10 bar;
- Zewnętrzny płaszcz zbiornika z tworzywa sztucznego;
ü Zespół pompowy wraz ze sterowaniem, pompa obiegowa c.o. ze sterowaniem:
- czujniki temperatury;
- manometr;
- automatyczna regulacja obrotów pompy;
- automatyczne odpowietrzanie;
- zawór bezpieczeństwa 6 bar;
- izolacja termiczna;
- układ automatyki (sterownik) powinien spełnić następujące funkcje:
ü sterować pracą stacji pompowej w zależności od pracy pieca lub pracy ze zbiornika
buforowego;
ü sterowanie armaturą w zależności od temperatury wody C.O. oraz temperatury zbiornika
buforowego;
ü wyliczać dzienną oraz sumaryczną energię wytworzoną przez piec;
18
JANOWIEC”
ü Komplet orurowania wraz z armaturą przyłączeniową i izolacją cieplną (jeśli wymagana)
niezbędny do podłączeni wbudowanego pieca do istniejącej instalacji C.O. oraz zasobnika
cwu:
- orurowanie z rur stalowych lub miedzianych;
- rury muszą być przeznaczonych do stosowania w instalacjach sanitarnych;
- łączenie rur miedzianych przy użyciu kształtek miedzianych, lutem twardym;
- łączenie rur stalowych przy użyciu kształtek lub spawane;
- automatyczny zawór mieszający wodę powrotną zabezpieczający piec przed dopływem
zbyt zimnej;
- wody powrotnej z instalacji c.o.
ü Układ podtrzymania napięcia dla całej kotłowni przy braku zasilania zewnętrznego przez
okres min. 3 h:
ü o zasilacz awaryjny o przebiegu wyjściowym siunusoidalnym o pojemności wystarczającej do
podtrzymania pracy układu przez okres min. 3 h.
Zamawiający nie wymaga, aby w jednym kotle mogły być spalane wszystkie rodzaje paliw, ale
wymaga aby rozwiązania konstrukcyjne palnik uniemożliwiały spalanie paliw innych niż
pochodzących ze źródeł odnawialnych. Dlatego dopuszcza się zarówno kotły na paliwo
podstawowe którym jest pellet jak i kotły zgazowujące drewno. Wykonawca powinien
udokumentować spełnienie w/w wymagań.
UWAGA!!!
W instalacjach gdzie są przewidziane do montażu kolektory słoneczne i kocioł na biomasę
jednocześnie, zaleca się stosować zamiast 2 zasobników (solarny + buforowy) zasobnika buforowego
higienicznego z dolną wężownicą (patrz rys nr 2) pod kolektory słoneczne i wężownicą ze stali
nierdzewnej do przepływowego podgrzewu CWU.
19
JANOWIEC”
Źródło : GetSolar
Po zakończeniu montażu pieców wykonane będzie trzykrotne płukanie instalacji oraz próba
szczelności na ciśnienie 10 bar (instalacje kolektorów słonecznych) w obecności Inspektora Nadzoru.
Wszystkie elementy systemu solarnego/grzewczego muszą spełniać wymagania oraz posiadać
znakowanie zgodne z obowiązującą w RP ustawie Prawo Budowlane.
Wykonawca musi także zapewnić:
•
Instalację miedzianą CU lub Inox - rurociągi łączące baterię płaskich kolektorów słonecznych z
zasobnikiem solarnym i grupą pompową o odpowiednich średnicach (dobranych wg. przepływów
i
ilości kolektorów). Długość rurociągów (zasilanie i powrót) musi zapewnić prawidłowe
funkcjonowanie systemu solarnego oraz kompensację naprężeń termicznych. Rurociąg musi
posiadać aprobatę techniczną.
•
Izolację termiczną rurociągów – izolacja przeznaczona do stosowania na rurociągi miedziane
lub Inox (stal nierdzewna) o podwyższonej odporności termicznej min. 140ºC, np. typ HT.
Izolacja musi nadawać się do montażu na zewnątrz (warunki atmosferyczne, odporna na
promieniowanie UV, zabezpieczona przed ptactwem) i wewnątrz budynku. Podczas prowadzenia
rurociągu w kominie izolacja powinna być na tyle mocna, aby nie została uszkodzona. Otulina
powinna być w możliwie jak najdłuższym odcinku, tak aby było jak najmniej połączeń, a jeśli już
to należy zabezpieczać połączenia w taki sposób, aby niwelować mostki termiczne (połączenia
20
JANOWIEC”
izolować podwójnie). Jeśli kolektory będą montowane na ziemi należy zastosować rurociągi
preizolowane, nadające się do montażu w gruncie.
Grubości izolacji dla poszczególnych
przekrojów rur przewodów powinna być zgodna z Rozporządzeniem Ministra Transportu,
Budownictwa i Gospodarki Morskiej z dnia 5 lipca 2013 r. z późniejszymi zmianami. z
Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 5 lipca 2013 r.
•
Armatura – niezbędną armaturę kontrolno-pomiarową do prawidłowego funkcjonowania
systemu solarnego i kotłowni opartych na kotłach na biomasę,
•
Rurociągi grzewcze – rurociągi łączące kotły z zasobnikami, instalacją sanitarną, itd. Wszystkie
rurociągi muszą być zaizolowane celem ograniczenia strat.
•
Instalację odgromową kolektorów słonecznych w przypadku, gdy taka istnieje w danym
budynku,
•
Uziemienie baterii kolektorów słonecznych,
•
Napełnienie, odpowietrzenie i odpowiednie wyregulowanie przepływu cieczy wg. instrukcji
producenta kolektorów słonecznych.
•
Przeszkolenie każdego użytkownika instalacji solarnej z zakresu bezpieczeństwa i prawidłowej
obsługi instalacji kolektorów słonecznych.
•
Serwis gwarancyjny w okresie 10 lat od daty odbioru końcowego instalacji, obejmujący także
niezbędne przeglądy gwarancyjne w okresie 5 lat od daty odbioru końcowego. W przypadku
zgłoszenia reklamacji Wykonawca zapewni dojazd ekipy serwisowej w okresie 24h od
zgłoszenia.
2.
OPIS WYMAGAŃ ZAMAWIAJĄCEGO W STOSUNKU DO
PRZEDMIOTU ZAMÓWIENIA
2.1. Wymagania jakościowe dotyczące materiałów
Zamawiający wymaga, aby przy wykonywaniu robót budowlanych stosować wyroby, które zostały
dopuszczone do obrotu oraz powszechnego lub jednostkowego stosowania w budownictwie.
Wszystkie niezbędne elementy powinny być wykonane w standardzie i zgodnie z obowiązującymi
normami. Wszystkie elementy muszą być fabrycznie nowe.
2.2. Gwarancja
Zamawiający wymaga następującego okresu gwarancji:
21
JANOWIEC”
- na wykonane roboty montażowe 5 lat, od dnia odebrania przez Zamawiającego robót montażowych i
podpisania protokołu końcowego.
Gwarancja na urządzenia:
- Kolektory słoneczne - 10 lat (potwierdzone oświadczeniem producenta)
- Zestawy montażowe i przyłączeniowe - 10 lat.
- Zbiorniki solarne i CWU - 5 lat.
- grupy pompowe solarne 2-wu drogowe – 5 lat z wyłączeniem pompy
- kotły na biomasę – 5 lat – z wyłączeniem palnika i sterownika
- 2 lata na podzespoły kotła: palnik i sterownik.
- Pozostały asortyment –5 lat
Zamawiający wymaga przeprowadzenia przez Wykonawcę bezpłatnych przeglądów instalacji solarnej
w okresie 5 lat z częstotliwością, jaką wymaga dany producent poszczególnych elementów instalacji
solarnej aby gwarancja została zachowana. Jeżeli warunki gwarancji wymagają dokonania
obowiązkowej cyklicznej wymiany jakichkolwiek podzespołów, elementów itp. Wykonawca
powinien przewidzieć ich wymianę w kosztach bezpłatnych przeglądów.
Zamawiający zastrzega sobie, że w/w przegląd kolektorów słonecznych musi być wykonany w dzień
słoneczny.
Przegląd musi polegać co najmniej na sprawdzeniu:
- stanu technicznego kolektorów,
- nastaw w automatyce,
- ciśnieniu w instalacji i w naczyniach przeponowych,
- wartości przepływów,
- odporności na zamarzanie mieszanki glikolu,
- współczynnika pH mieszanki glikolu,
- w razie konieczności wymiana mieszanki glikolu,
- wymianę elementów przewidzianych do obowiązkowej wymiany podczas przeglądów serwisowych.
Przegląd techniczny instalacji musi zostać udokumentowany i opatrzony pieczęcią wykonawcy,
zgodnie z zaleceniami producentów poszczególnych komponentów.
Każdy rodzaj robót, w którym znajdą się zakwestionowane przez Inspektora Nadzoru materiały,
Wykonawca wykonuje na własne ryzyko.
22
JANOWIEC”
Wykonawca musi dołączyć do oferty oświadczenie o akceptacji proponowanej mieszanki glikolu
(skład chemiczny) przez producenta kolektorów słonecznych, zasobników, grup pompowych oraz
rurociągów celem utrzymania ważności gwarancji na w/w komponenty.
2.3. Ogólne warunki wykonania i odbioru robót
Przedmiot zamówienia zostanie zrealizowany z materiałów wykonawcy.
Wykonawca będzie zobowiązany do przyjęcia odpowiedzialności od następstw i za wyniki
działalności w zakresie:
•
organizacji robot,
•
zabezpieczenia osób trzecich,
•
ochrony środowiska,
•
warunków BHP,
•
warunków bezpieczeństwa ruchu drogowego związanego z wykonaniem zadania,
•
zabezpieczeniem terenu robót,
Wyroby budowlane i instalacyjne, stosowane w trakcie wykonywania robót budowlanych, mają
spełniać wymagania polskich przepisów prawa, a wykonawca będzie posiadał dokumenty
potwierdzające, że zostały one wprowadzone do obrotu zgodnie z ustawą o wyrobach budowlanych i
posiadają wymagane parametry.
Zamawiający przewiduje bieżącą kontrolę wykonywanych robót. W celu zapewnienia współpracy z
wykonawcą i prowadzenia kontroli wykonywanych robót zamawiający przewiduje ustanowienie
osoby upoważnionej do kontaktów oraz inspektora nadzoru inwestorskiego.
Kontroli będą podlegały w szczególności:
•
rozwiązania projektowe w aspekcie ich zgodności z programem funkcjonalno-użytkowym
oraz warunkami umowy,
•
stosowane gotowe wyroby instalacyjne w odniesieniu do ich zgodności z programem
funkcjonalno-użytkowym,
•
stosowane gotowe wyroby budowlane w odniesieniu do dokumentów potwierdzających ich
dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w programie
funkcjonalno - użytkowym
•
jakość i dokładność wykonania prac,
•
prawidłowość funkcjonowania zamontowanych urządzeń i wyposażenia,
•
prawidłowość połączeń funkcjonalnych,
•
sposób wykonania przedmiotu umowy w aspekcie zgodności wykonania z, programem
funkcjonalno-użytkowym i umową.
23
JANOWIEC”
Zamawiający ustala następujące rodzaje odbiorów:
•
odbiór końcowy.
Do odbioru końcowego wykonawca dołączy szczegółowe karty informacyjne dla każdej instalacji
wskazujące:
- zainstalowaną moc dla danej instalacji (W/m 2)
- prognozowaną oszczędność energii (kWh/rok) uzyskaną dzięki instalacji
- prognozowaną redukcję emisji CO2 (kg CO2/rok) uzyskaną dzięki instalacji (uwzględniającą
typ paliwa stosowanego do ogrzewania cwu poza sezonem)
Wykonawca będzie zobowiązany do wykonania i utrzymania w stanie nadającym się do użytku oraz
likwidacji wszystkich robót tymczasowych niezbędnych do realizacji przedmiotu zamówienia.
Zamawiający oświadcza, że posiada prawo do dysponowania wskazanymi w niniejszym programie
nieruchomościami na cele budowlane i nie ma przeszkód w realizacji zamierzenia. Wykonawca jest
zobowiązany zrealizować przedmiot zamówienia spełniając wymagania ustawy Prawo budowlane
(tekst jedn. Dz. U. z 2006r., Nr 156, poz. 1118 z późn. zm.), rozporządzenia Ministra Infrastruktury z
dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich
usytuowanie (Dz. U. z 2002r., Nr 75, poz. 690 z późn. zm.), innych ustaw i rozporządzeń, Polskich
Norm, zasad wiedzy technicznej i sztuki budowlanej. Zamawiający wymaga od wykonawcy
opracowania i przedłożenia do oceny dokumentacji projektowej, wcześniej ustalonej z użytkownikiem
instalacji solarnej. Zamawiający zgłosi swoje uwagi do proponowanych rozwiązań i wyda zalecenia
do uwzględnienia w projekcie budowlanym. W trakcie procedury odbiorowej Wykonawca dostarczy
Zamawiającemu kompletne instrukcje obsługi zainstalowanych urządzeń i aparatury.
Zamawiający przed realizacją projektu wymaga dostawy i montażu 1 zestawu solarnego we
wskazanym miejscu, celem weryfikacji przez inspektora nadzoru każdej części składowej.
Wykonawca przystąpi do realizacji niniejszego zadania po:
- akceptacji wszystkich komponentów systemu próbnego przez inspektora nadzoru,
- przekazaniu dokumentacji projektowych i zaakceptowaniu ich przez Zamawiaj ącego,
- przeprowadzeniu spotkań informacyjnych z użytkownikami instalacji,
- przekazaniu przez Zamawiającego terenu robót budowlanych.
3.
WYMAGANIA SZCZEGÓŁOWE
3.1. Przedmiot wykonania robót budowlanych
24
JANOWIEC”
Roboty przygotowawcze:
- ustawienie oznakowania informacyjnego oraz ostrzegawczego,
Roboty budowlano-montażowe:
-
montaż płaskich kolektorów słonecznych na konstrukcji przeznaczonej do odpowiedniego
dachu lub jako konstrukcji wolnostojącej,
-
montaż zasobnika C.W.U. z automatem mieszającym wraz z zestawem zabezpieczenia
(naczynie przeponowe o odpowiedniej pojemności, zawór odcinający, armatura towarzysząca)
-
podłączenie drugiego źródła ciepła do górnej wężownicy a jeśli brak drugiego źródła ciepła
należy przewidzieć grzałkę elektryczną wraz z odpowiednią dla niej instalacją elektryczną,
- montaż rurociągów CU lub Inox między kolektorami, grupą pompową a zasobnikiem
C.W.U.
-
montaż czujników temperatury w kolektorach i zbiorniku z zabezpieczeniem przeciw
wypadaniu i wilgoci,
-
montaż instalacji elektrycznej z zabezpieczeniem do sterownika i grupy pompowej,
-
montaż solarnej grupy pompowej,
-
montaż izolacji termiczna instalacji typ HT,
-
płukanie i przeprowadzenie prób szczelności całej instalacji solarnej,
-
napełnianie instalacji czynnikiem solarnym (mieszanka glikolu z wod ą),
-
odpowietrzenie instalacji,
-
wykończenie zgodnie ze stanem pierwotnym okolic przejść instalacji (tynk/ocieplenie
elewacji, przejścia przez ściany/stropy/dach)
-
zaprogramowanie i uruchomienie układu automatyki,
-
montaż armatury towarzyszącej, niezbędnej do prawidłowego funkcjonowania
systemu solarnego,
-
instalacja odgromowa i uziemiająca baterię kolektorów, wymagana tylko wówczas,
gdy taka instalacja już w budynku istnieje,
-
wypełnienie i przekazanie Zamawiającemu kart gwarancyjnych,
-
przeszkolenie personelu z zakresu obsługi systemu solarnego.
Montaż systemu solarnego musi zostać przeprowadzony zgodnie z zaleceniami wszystkich
producentów poszczególnych komponentów. W/w zalecenia w postaci instrukcji montażu,
wykonawca przekaże Zamawiającemu.
Wszystkie urządzenia użyte do realizacji niniejszego projektu muszą być nowe.
25
JANOWIEC”
3.2. Przedmiot technologia wykonania instalacji solarnej
Technologia wykonania instalacji solarnej do wspomagania podgrzewu C.W.U. powinna być
wykonana z elementów kompatybilnych ze sobą tj.: kolektorów słonecznych, uchwytów
montażowych
pod
kolektory,
zasobników
C.W.U.,
pomp,
armatury
itp.,
z
elementów
prefabrykowanych takich jak rurociąg miedziany, stalowy, Inox, rurarz preizolowany, izolacje itp.
Łączenie poszczególnych elementów powinno odbywać się poprzez lutowanie twarde oraz połączenia
spawane, skręcane gwintowe, alternatywnie kołnierzowe.
3.3. Założenia do projektowania:
Wykonawca zobowiązany jest do opracowania dokumentacji projektowej, uzyskania w imieniu
zamawiającego wszystkich niezbędnych uzgodnień i dokumentów technicznych potrzebnych do
wykonania przedmiotu zamówienia.
Zamawiający wymaga również przedłożenia do akceptacji rysunków wykonawczych i szczegółowych
specyfikacji technicznych wykonania i odbioru robót instalacyjnych i budowlanych przed ich
skierowaniem do realizacji, w aspekcie ich zgodności z ustaleniami Programu FunkcjonalnoUżytkowego i umowy.
Wykonawca musi każdy projekt uzgodnić i omówić z użytkownikiem instalacji, na co zostanie
sporządzony stosowny protokół.
Użytkownik musi być świadomy wyboru np. lokalizacji kolektorów słonecznych i związanych z tym
konsekwencji.
Ponadto wykonawca powinien zapewnić wykonanie:
-
harmonogramu realizacji inwestycji – w uzgodnieniu z Zamawiaj ącym,
-
harmonogramu płatności – w uzgodnieniu z Zamawiającym,
-
planu organizacji i technologii robót,
W przypadku budynków wpisanych do rejestru zabytków lub znajdujących się w obrębie wpisanego
do rejestru zabytków układu urbanistycznego obowiązywać będą przepisy Ustawy z dnia 23-07-2003
r. „O ochronie zabytków i opiece nad zabytkami” (art. 36 ust. 1 pkt 10 – Dz.U. nr 162/2003 poz. 1568
z późn. zm.). Zgodnie z w/w Ustawą pozwolenia wojewódzkiego konserwatora zabytków wymaga
„umieszczenie na zabytku wpisanym do rejestru urządzeń technicznych, tablic, reklam oraz napisów.
Montowane na takich obiektach zestawy kolektorów słonecznych wymagać będą uzyskania
pozwolenia konserwatorskiego w formie decyzji administracyjnej wydanej na wniosek w łaściciela lub
posiadacza nieruchomości objętej projektem (wytyczne konserwatorskie w sprawie montażu instalacji
solarnych z dnia 07-08-2014 r. stanowią załącznik do niniejszego PFU)
26
JANOWIEC”
Wytyczne projektowe:
ü Kąt pochylenia kolektorów słonecznych - należy zastosować optymalny kąt pochylenia,
niezmienny dla ekspozycji kolektora w ciągu całego roku, zawierający się w przedziale
od 50° do 30°. Optymalnie 40°.
ü Kąt azymutu kolektorów słonecznych - należy zastosować optymalny kąt azymutu
względem kierunku południowego, z ewentualnym odchyleniem (max do 30º),
gwarantującym wymaganą sprawność i efektywną pracę instalacji solarnych w skali
całego roku. W celu zbilansowania strat spowodowanych złą lokalizacją należy
odpowiednio powiększyć powierzchnię zestawu solarnego,
ü projekt powinien zawierać układ usytuowanych w pomieszczeniu kotłowni urządzeń do
podgrzewania CWU,
ü projekt powinien przewidywać wpięcie instalacji kolektorów słonecznych w istniejącą
instalację ciepłej wody użytkowej wraz z termostatycznym zaworem mieszającym,
ü projekt musi zawierać emaliowany zasobnik wraz z zabezpieczeniem przed wzrostem
ciśnienia w postaci naczynia przeponowego z wymaganą armaturą,
ü projekt musi zawierać informację na temat ciśnienia, jakie instalator ma ustawić w danej
instalacji,
ü projekt musi zawierać informację na temat ciśnienia, jakie instalator ma ustawić w
naczyniach przeponowych,
ü projekt musi zawierać informacje na temat nastaw sterownika/ów, jakie instalator ma
wykonać,
ü projekt musi zawierać informacje na temat przepływu w instalacji, jaki ma ustawić
instalator na rotametrze,
ü przewody hydrauliczne - rurociągi, w których będzie płynął czynnik solarny powinny być
wykonane z rur miedzianych lub ze stali nierdzewnej. Izolacja z materia łu izolacyjnego o
odpowiedniej grubości i odporności termicznej zgodnie z obowiązującymi Polskimi
Normami, izolacja wewnątrz i na zewnątrz budynku z powinna być wykonana
z materiałów cechujących się przede wszystkim wysoką wytrzymałością na zmiany
temperatury, promieniowanie UV, wilgoć oraz niskim współczynnikiem przenikalności
cieplnej, np. izolacja z pianki na bazie kauczuku, przewody prowadzone po dachu lub na
zewnątrz muszą zostać dodatkowo zabezpieczone rękawem aluminiowym lub
ocynkowanym,
ü przewody instalacji należy
27
JANOWIEC”
ü projekt konstrukcji wsporczej kolektorów powinien zawierać rysunki oraz obliczenia
w celu ustawienia baterii kolektorów słonecznych pod optymalnym kątem. Zamawiający
przewiduje montaż kolektorów słonecznych na dachu budynku, elewacji oraz na
konstrukcjach wsporczych obok budynku (na ziemi). Konstrukcja powinna być wykonana
z aluminium, odporna na korozję i promieniowanie UV bez konieczności stosowania
powłok i farb zabezpieczających,
ü projekt musi zawierać informację odnośnie odpowiedniej nośności istniejących
konstrukcji dachowych celem przeniesienia dodatkowych obciążeń: kolektorów, śniegu,
wiatru, jeśli jest wymagane wzmocnienie konstrukcji dachu, należy takie rozwiązanie
zaprojektować,
ü układ hydrauliczny rurociągów solarnych powinien być prowadzony zgodnie z prawem
Tichelmanna.
ü Należy zabezpieczyć pokrycie dachu lub elewację (w zależności gdzie będą prowadzone
rurociągi) przed przeciekaniem na skutek wiercenia wszelakich otworów,
ü armatura i urządzenia towarzyszące powinny odpowiadać warunkom pracy (ciśnienie,
temperatura) instalacji, w której są zainstalowane,
ü należy przewidzieć miejsce obsługowe dla wszystkich projektowanych urządzeń
i armatury, szczególnie przy lokalizacji zasobników CWU,
ü miejsca łączeń izolacji należy dodatkowo zaizolować aby uniknąć mostków termicznych,
ü wszystkie urządzenia i komponenty muszą spełniać wymagania polskich przepisów a w
szczególności ustawy Prawo budowlane,
ü projekt musi zawierać prawidłowe rozwiązanie przekazywania ciepła do górnej
wężownicy z drugiego źródła ciepła, jeśli wymagana jest dodatkowa pompa C.O., to
należy ją uwzględnić,
ü w wypadku prowadzenia rurociągów w ziemi, należy bezwzględnie stosować rury
preizolowane,
ü przejście przez dach należy realizować za pomocą przejść dachowych wykonanych z
laminatu poliestrowego, nie dopuszcza się przejść gumowych,
ü projekt musi zawierać rozwiązanie zabezpieczające przed grawitacyjnym i kapilarnym
cofaniem się ciepła z zasobnika C.W.U. do instalacji C.O. i do kolektorów.
ü zaprojektowane rozwiązania (kotłownie) muszą pokrywać zapotrzebowanie na ciepło w
100%
w
zakresie
ogrzewania
budynku.
Wszelkie
uzgodnienia
dotyczące
zaprojektowanych instalacji przed przedstawieniem ich Zamawiaj ącemu muszą zostać
uzgodnione z właścicielem nieruchomości i potwierdzone protokołem uzgodnień lub
oświadczeniem właściciela o wyrażeniu zgody na przedstawione rozwiązanie techniczne.
28
JANOWIEC”
ü bufor powinien być dobrany o odpowiedniej pojemności względem mocy kotła,
technologii oddawania ciepła (typ grzejników, ogrzewanie podłogowe, ścienne etc.),
zapotrzebowania na ciepło (bilans cieplny), zapotrzebowania na CWU,
ü Moc kotła musi odpowiadać wielkości obiektu, tzn. pokrywać (bilansować) jego straty
cieplne,
ü Moc kotła musi odpowiadać także aktualnej pojemności cieplnej danej instalacji,
ü Moc kotła należy dobierać wg. wzoru:
Straty Cieplne Obiekt [kW] = Objętość grzewcza [m³] x współczynnik K [kW/m³]
Projekt powinien obejmować wysokosprawny kocioł na biomasę oraz płaski kolektor słoneczny o
parametrach nie gorszych niż wymienione w niniejszej dokumentacji
Dokumentacja projektowa musi być opracowana w stanie kompletnym z punktu widzenia celu,
któremu ma służyć, minimalnie projekt powinien zawierać: opis budowlany, warunki techniczne
oraz rysunki.
3.4. Uwagi końcowe
W celu oszacowania i wyceny zakresu robót przedmiotu zamówienia należy kierować się :
a)
wynikami wizji lokalnej i inwentaryzacji własnych,
b)
wynikami opracowań własnych,
c)
zapisami niniejszego programu funkcjonalno-użytkowego.
Wykonawca musi liczyć się z sytuacja, że rodzaje robót i ilości wg programu funkcjonalnoużytkowego mogą ulec zmianie po opracowaniu dokumentacji projektowej. Szczegółowe rozwiązania
wpływające na zwiększenie zakresu i ilości robót stanowią ryzyko Wykonawcy i nie będą traktowane
jako roboty dodatkowe.
4.
PRZEPISY PRAWNE I NORMY ZWIĄZANE Z
PROJEKTOWANIEM I WYKONANIEM ZAMÓWIENIA
-
Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane ( t.j. Dz. U. 2013 poz. 1409);
-
Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego
zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót
budowlanych oraz programu funkcjonalno-użytkowego ( tj. Dz.U. 2013 poz. 1129);
-
Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegó łowego zakresu i
formy projektu budowlanego ( Dz.U. 2012 poz. 462 z późn. zm.);
29
JANOWIEC”
-
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 r. Nr 75, poz.
690 z późniejszymi zmianami);
-
Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpiecze ństwa i
higieny pracy podczas wykonywania robót budowlanych (Dz.U. z 2003 r. Nr 47, poz. 401);
-
Ustawa z dnia 8 marca 2013r. o terminach zapłaty w transakcjach handlowych ( Dz.U. 2013 poz.
403);
-
Ustawa z dnia 13 lipca 2010 r. o systemie oceny zgodności (tekst jednolity Dz. U. 2010 nr 138
poz. 935 z późniejszymi zmianami);
-
Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (tekst jednolity Dz.U. z 2004 r. Nr
92, poz. 881 z późniejszymi zmianami);
-
Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego
zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót
budowlanych oraz programu funkcjonalno – użytkowego
-
Rozporządzenie Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych
oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz.U. z 2004 r. Nr 249, poz.
2497 z późń. zm.);
-
Ustawa z dnia 15 lipca 2011r. o kontroli w administracji rządowej (Dz.U. 2011 nr 185 poz 1092)
-
Rozporządzenie Ministra Infrastruktury z dnia 9 października 2002 r. w sprawie szczegółowego
trybu przeprowadzania kontroli działania organów administracji architektoniczno-budowlanej oraz
wzoru protokołu kontroli i sposobu jego sporządzania (Dz.U. z 2002 r. Nr 179, poz. 1494);
-
Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie wzoru protoko łu
obowiązkowej kontroli (Dz.U. z 2003 r. Nr 132, poz. 1231);
-
Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie wzorów: wniosku o
pozwolenie na budowę, oświadczenia o posiadanym prawie do dysponowania nieruchomością na
cele budowlane i decyzji o pozwoleniu na budowę (Dz.U. z 2003 r. Nr 120, poz. 1127 z
późniejszymi zmianami);
-
Rozporządzenie Ministra Infrastruktury z dnia 11 lutego 2009 r. w sprawie wzorów rejestrów
wniosków o pozwolenie na budowę i decyzji o pozwoleniu na budowę (Dz.U. z 2009 r. Nr 23,
poz. 135 z późń. zm.);
-
Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy,
montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące
bezpieczeństwa pracy i ochrony zdrowia (Dz.U. z 2002 r. Nr 108, poz. 953 z późniejszymi
zmianami);
-
Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia
(Dz.U. z 2003 r. Nr 120, poz. 1126);
30
JANOWIEC”
-
Rozporządzenie Ministra Transportu i Budownictwa z dnia 28 kwietnia 2006 r. w sprawie
samodzielnych funkcji technicznych w budownictwie (Dz.U. z 2006 r. Nr 83, poz. 578z
późniejszymi zmianami);
-
Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie ksi ążki obiektu
budowlanego (Dz.U. z 2003 r. Nr 120, poz. 1134);
-
Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie
ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity Dz.U. z 2003 r. Nr 169, poz.
1650 z późn. zm.);
-
Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpiecze ństwa i
higieny pracy podczas wykonywania robót budowlanych (Dz.U. z 2003 r. Nr 47, poz. 401);
-
Rozporządzenie Ministra Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i
higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych,
budowlanych i drogowych (Dz.U. z 2001 r. Nr 118, poz. 1263);
-
Ustawa z dnia 18 lipca 2001 r. Prawo wodne ( t.j. Dz. U. 2012 poz. 145 z późn. zm.);
-
Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie okre ślenia metod i
podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac
projektowych oraz planowanych kosztów robót budowlanych określonych w programie
funkcjonalno-użytkowym (Dz.U. z 2004 r. Nr 130, poz. 1389);
-
Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska ( t.j. Dz. U. 2013 poz. 1232 z późn.
zm.);
-
Ustawa z dnia 14 grudnia 2012 r. o odpadach ( Dz. U. 2013 poz 21);
-
Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (tekst jednolity Dz.U. z 2009 r. Nr
178, poz. 1380 z późn. zm.);
-
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w
sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U.
2010 nr 109 poz. 719);
-
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie
przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. z 2009 r. Nr 124, poz.
1030);
-
Ustawa z dnia 9 czerwca 2011 r. - Prawo geologiczne i górnicze ( Dz. U. 2011 nr 163 poz. 981);
-
Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia
2012r w sprawie geotechnicznych warunków posadowienia obiektów budowlanych Dz. U. 2012
poz. 463
-
-
Ustawa z dnia 20 sierpnia 1997 r. o Krajowym Rejestrze Sądowym ( t.j. Dz. U. 2013 poz.
1023);
-
Ustawa z dnia 29 sierpnia 1997 r. o ochronie danych osobowych (tekst jednolity Dz.U. z 2002 r.
Nr 101, poz. 926 z późniejszymi zmianami);
31
JANOWIEC”
-
Ustawa z dnia 29 stycznia 2004r. - Prawo zamówień publicznych (Dz.U. z 2013 poz. 907 z późn.
zm.);
PN-B-06050:1999
Roboty ziemne budowlane. Wymagania ogólne;
BN-8318836-02
Przewody podziemne. Roboty ziemne;
PN-B-06200:1997
Konstrukcje stalowe budowlane. Warunki wykonania i odbioru;
PN-90/B-03200
Konstrukcje stalowe. Obliczenia statyczne i projektowanie;
PN-H-01107
Stal -Rodzaje dokumentów kontrolnych;
PN-B-01806
Antykorozyjne zabezpieczenia w budownictwie - Ogólne zasady
użytkowania, konserwacji i napraw;
PN-EN 45014
Ogólne kryteria dotyczące deklaracji zgodności wydawanej przez
dostawców;
PN-EN ISO 12944-4
Farby i lakiery. Ochrona przed korozją konstrukcji stalowych za
pomocą
ochronnych
systemów
malarskich.
Część
4:
Rodzaje
powierzchni i sposoby jej przygotowania;
PN-EN ISO 12944-7
Farby i lakiery. Ochrona przed korozją konstrukcji stalowych za
pomocą ochronnych systemów malarskich. Część 7: Wykonywanie i
nadzór prac malarskich;
PN-EN 1505:2001
Wentylacja budynków. Przewody proste i kształtki wentylacyjne z
blachy o przekroju prostokątnym. Wymiary;
PN-EN 1506:2001
Wentylacja budynków. Przewody proste i kształtki wentylacyjne z
blachy o przekroju okrągłym. Wymiary;
PN-EN 1886:2001
Wentylacja budynków. Centrale wentylacyjne i klimatyzacyjne.
Właściwości mechaniczne;
PN-82-B-02402
Ogrzewnictwo - Temperatury ogrzewanych pomieszczeń w budynkach;
PN-82-B-02403
Ogrzewnictwo -Temperatury obliczeniowe zewnętrzne;
PN-91-B-02020
Ochrona cieplna budynków;
PN-EN 255-3:2000
Klimatyzatory, ziębiarki cieczy i pompy ciepła ze sprężarkami o
napędzie elektrycznym. Funkcja grzania. Badanie i wymagania
dotyczące oznakowania zespołów do ogrzewania pomieszczeń i ciepłej
wody użytkowej;
A1:2004
bezpieczeństwa
i
ochrony
środowiska.
Część
1:
Wymagania
podstawowe, definicje, klasyfikacja i kryteria wyboru (Zmiana A1);
PN-82-B-02402
Ogrzewnictwo - Temperatury ogrzewanych pomieszczeń w budynkach;
PN-82-B-02403
Ogrzewnictwo -Temperatury obliczeniowe zewnętrzne;
PN-76/E-05125
Elektroenergetyczne
+ N-SEP-E-004
- Projektowanie i budowa;
i
sygnalizacyjne
linie
kablowe
-
32
JANOWIEC”
PN-IEC 60364
Instalacje
elektryczne
w
obiektach
budowlanych
(norma
wieloarkuszowa);
PN-B-02414:1999
Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań
wodnych
systemu
zamkniętego
z
naczyniami
wzbiorczymi
przeponowymi.
PN-B-02421.2000
Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów armatury i
urządzeń. Wymagania i badania przy odbiorze
WTWiO
Roboty budowlano-montażowe. Tom II. Instalacje sanitarne i
przemysłowe.
inne przepisy szczególne i zasady wiedzy technicznej związane z procesem budowlanym oraz
procesem projektowania instalacji solarnych.
33
JANOWIEC”
4.
ZAŁĄCZNIKI:
1. Lista lokalizacji inwestycji.
2. Wytyczne konserwatora.
34
Załącznik nr 1 do PFU
Wykaz nieruchomo&ci, na których b)d# montowane zestawy solarne oraz piece
Tab. nr 1. Zestawy solarne - obiekty prywatne
L.p.
Miejscowość
Nr działki
1.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
2.
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
3.
2026
102
163
2066
112/1
226
258/1, 259
146/2
327/1
3
317
1993
2053
67
91
302/2
320
1059
74
2001
101
97
100/2
210
337
307
1987
120/2
115
159
171
165
89/1
290
128
287
350
197
336
148
178
55
Liczba
Strefa
użytkowników konserwatorska
4.
5.
6
NIE
3
NIE
2
NIE
2
NIE
4
NIE
5
TAK
2
TAK
3
NIE
2
TAK
4
NIE
6
TAK
3
NIE
4
NIE
4
NIE
4
NIE
4
NIE
2
TAK
5
NIE
7
NIE
4
NIE
4
NIE
3
NIE
2
NIE
1
TAK
4
TAK
2
TAK
6
NIE
4
NIE
4
TAK
4
NIE
8
TAK
1
TAK
7
NIE
3
TAK
6
TAK
2
TAK
2
TAK
4
TAK
4
TAK
4
NIE
6
TAK
4
NIE
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
43
853/5
72/2
252
1989
243/1
85
312
282
2007
94
25
339
1046/3
243/2
170/2
2009
294
61
322
251/1
42
321
2005
257/1
69
158
40/2, 41/1
722
1985
316
211/1
92
81
2025
1997
2030
182
82/2
172/1
126
2024
2038
2017, 2015
187
67
303
127
2027
269/1
5
3
3
2
4
6
4
2
2
4
4
4
6
4
2
2
4
5
2
1
2
6
5
5
2
4
4
4
4
5
5
7
4
4
2
3
4
2
4
2
4
4
3
5
30
4
2
4
4
1
NIE
TAK
NIE
TAK
NIE
TAK
NIE
TAK
TAK
NIE
NIE
NIE
TAK
NIE
TAK
TAK
NIE
TAK
NIE
TAK
TAK
NIE
TAK
NIE
TAK
NIE
NIE
NIE
NIE
NIE
TAK
TAK
NIE
NIE
NIE
NIE
NIE
TAK
NIE
TAK
TAK
NIE
NIE
NIE
TAK
NIE
TAK
TAK
NIE
TAK
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
250/1
238
335/2
335/1
121
162
147
618/1
348
57
190
90
313
6/1
969/3
945/1
946/2
610/1
641/1
687/1
876
756/2
761
881/8, 881/5, 881/12
1388
946
832/3
972/5, 973
751
772/1
687/2
882/7, 882/2
745/1
608/2
672/6
724/2
745/4
1158
887
712/3
1350/4
809
661/2
770
901/1
890
896/1
896/1
862/3
630
6
3
4
3
6
4
1
2
7
5
3
4
4
7
4
8
1
5
8
5
4
5
6
3
3
3
6
5
7
3
5
4
3
4
4
4
4
5
4
3
3
5
3
4
4
2
2
2
8
5
TAK
TAK
TAK
TAK
NIE
NIE
NIE
NIE
NIE
NIE
TAK
NIE
TAK
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
TAK
NIE
143
144
145
Oblasy
Oblasy
Oblasy
146
Oblasy
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Oblasy
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
840/4
823/1
972/3
1345/2, 1346/2,
1347/2, 1346/7
872/9
695/8
815/2
862/3
798/1
631/7
1021, 1022
770/3
1484
835/3
704/1, 705/1, 705/2
1300/3
1113
166/2
126
94/3
93/1
623
585/10
168, 169
542
482/3
482/1
603/1
116
425/2
423
88/3
166/1
916
152
125/2
437/2
471
632
641
629/1, 629/3
465
464/2
119/6
633
414/1
414/2
162/1
175
122/2
6
4
2
NIE
NIE
NIE
6
NIE
4
5
2
4
3
4
3
4
3
2
4
6
3
5
4
4
5
4
3
6
3
3
4
7
3
3
5
5
4
4
7
5
3
5
4
4
3
2
4
4
2
5
4
3
4
3
NIE
NIE
NIE
TAK
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
TAK
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Wojszyn
Janowice
Janowice
Janowice
Janowice
Janowice
Janowice
Janowice
Janowice
Janowice
Janowice
Janowice
Janowice
Janowice
Janowice
Janowice
Janowice
Janowice
Brześce
Brześce
Brześce
Brześce
Brześce
Brześce
Brześce
Brześce
Brześce
Brześce
Brześce
Brześce
Brześce
Brześce
Brześce Kolonia
Brześce Kolonia
Brześce Kolonia
Brześce Kolonia
Brześce Kolonia
Brześce Kolonia
Brześce Kolonia
Brześce Kolonia
Brześce Kolonia
Brześce Kolonia
Trzcianki
Trzcianki
Trzcianki
148
470/2
94/11
514
171
88/2
392
523/2
395/3
520/2
520/1
527/1
536/2
536/8
405
388
402
526
528
519
407/1,
529/3
339
1135/2
654
872/1
672
680/2
674/2
662
687/4
679/2
677/2
871/3
701/1
871/2
703/1
1042/2
1053
990/1
1030/1
669
950/1
1038/1
1014/1
887/1
1004/1
123
169/1
126
4
2
7
3
4
4
4
4
4
4
4
3
4
2
3
5
2
6
6
5
4
4
5
5
2
5
7
5
2
4
5
6
4
3
4
4
3
4
8
7
7
6
6
3
4
5
5
3
5
4
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
Trzcianki
Trzcianki
Trzcianki
Trzcianki
Trzcianki
Trzcianki
Trzcianki
Trzcianki
Trzcianki
Trzcianki
Trzcianki
Nasiłów
Nasiłów
Nasiłów
Nasiłów
Nasiłów
Nasiłów
Nasiłów
Nasiłów
Nasiłów
Nasiłów
Nasiłów
Nasiłów
Nasiłów
Nasiłów
Nasiłów
Nasiłów
83/1
109/2
392/11
399/2
177/1
161/4
409/4
394
399/3
437/2
179/12 i 179/13
223
566
472
479
507
403/1
224
442/1
419
484
438/1
387
439
414/2
236/2
387
8
3
4
3
8
5
6
6
2
6
3
6
4
4
5
3
5
4
4
6
5
5
3
4
3
3
5
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
NIE
Tab. nr 2. Zestawy solarne - obiekty publiczne
Lp
Miejscowość
Obiekt
Nr działki
Parametry
1.
1
2
2.
Janowiec
Janowiec
4.
52/2
135
5.
Według PFU
Według PFU
3
Janowiec
354
Według PFU
TAK
4
Janowice
3.
Zespół Szkół Nr 1
Zespół Szkół Nr 2
Szatnia - stadion
Janowiec
Centrum Integracji
Wiejskiej
Strefa
Konserwatorska
6.
NIE
TAK
403/5
Według PFU
NIE
Tab. nr 3. Piece c.o. - obiekty prywatne
Lp.
Miejscowość
Nr działki
1.
2.
3.
Pow. budynku
do ogrzania
4.
1
2
Janowiec
Janowiec
81
26
100
150
3
4
Janowiec
Janowiec
91
294
125
135
5
Janowiec
2007
131
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Janowiec
Oblasy
Oblasy
Oblasy
148
108
333
55
112/1
317
2005
1987
125
316
327/2
1999
170/2
3
2024
2017, 2015
2013, 2014
2038
171
350
146/2
61
163
67
218
745/1
972/5, 973
687/1
260
136
68,4
150
120
280
180
152
140
80
60
105
110
140
150
119
200
157,5
193
120
140
228,4
314
150
100
108
160
285
34
35
36
Oblasy
Oblasy
Oblasy
745/4
712/3
872/6
83,9
124
150
37
Oblasy
896/1
230
38
39
40
Oblasy
Oblasy
Oblasy
840/4
832/3
1296/2
193
110
146
41
Oblasy
972/3
78
42
43
44
Oblasy
Oblasy
Oblasy
687/2
823/1
840/7, 841/5
150
240
90
45
Wojszyn
639
120
46
47
48
Wojszyn
Wojszyn
Wojszyn
632
633
148
150
200
200
49
Janowice
523/2
120
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
Janowice
Janowice
Brześce
Brześce
Brześce Kolonia
Brześce Kolonia
Brześce Kolonia
Brześce Kolonia
Trzcianki
Trzcianki
Trzcianki
Trzcianki
Trzcianki
Nasiłów
Nasiłów
536/2
405
701/1
672
1053
1030/1
1042/2
669
169/1
161/4
409/4
399/2
179/12 i 179/13
387
439
Tab. nr 4. Piec c.o. - obiekt publiczny
L.p.
Miejscowość
Obiekt
1.
2.
3.
1
Janowiec
Zespół Szkół nr 1
250
180
160
250
300
250
100
250
80
188,97
160
130
160
230
120
Nr działki
4.
52/2
Parametr
5.
350kW

PFU Janowiec v_7.docx - Urząd Gminy Janowiec

Transkrypt

Podobne dokumenty

NOTA PRASOWA Nr 3 NAJNOWSZY FILM GIUSEPPE

cekp-001 kwiaty papierowe 3 cm, 6 szt. róże - pure white

DANIA WIGILIJNE NA WYNOS

cekp-006 kwiaty papierowe 2 cm, 16 szt. róże - powder pink

WYPRAWKA DO SZPITALA - DLA MAMY Dokumenty
