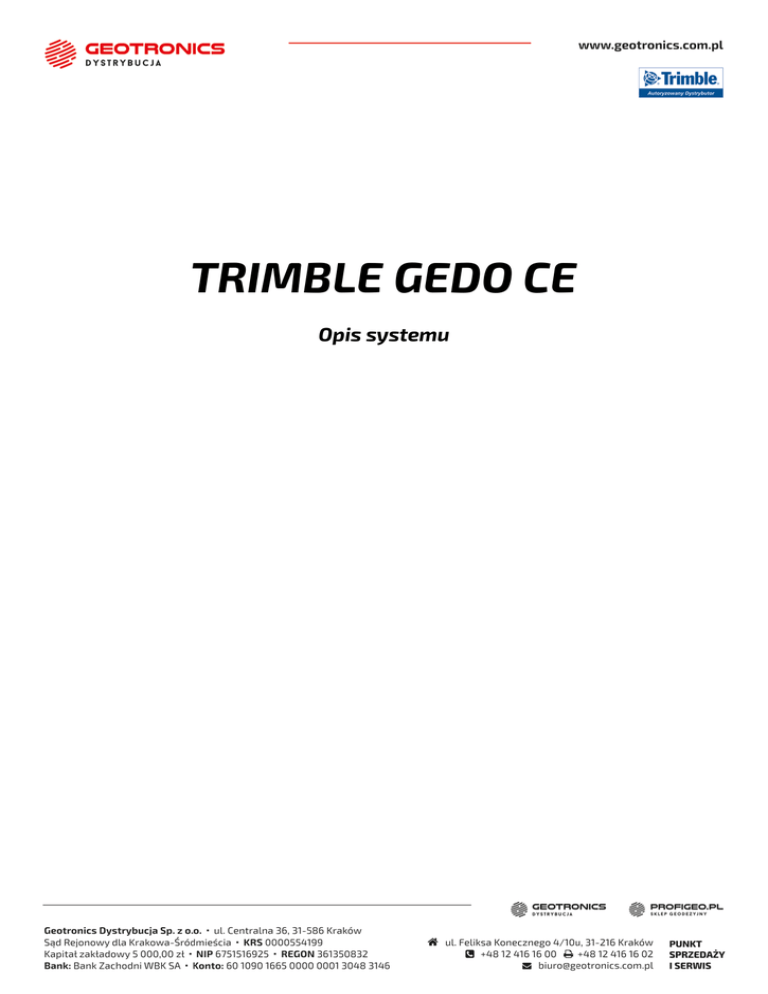

TRIMBLE GEDO CE
Opis systemu
Informacje wstępne
System Trimble GEDO CE 2.0 to połączenie toromierzy GEDO z instrumentami
geodezyjnymi – tachimetrem robotycznym Trimble S9 lub odbiornikiem GNSS Trimble R8s/R10.
Instrumenty dobierane są w zależności od wymaganych dokładności pomiaru. System GEDO
może współpracować również ze skanerem laserowym w celu wydajnego pomiaru skrajni
kolejowej. Wszystko to wraz z oprogramowaniem biurowym GEDO Office tworzy kompletne
rozwiązanie do pomiarów na torach – wszystko od jednego producenta – lidera w dziedzinie
pomiarów torowych, marki Trimble!
Profesjonaliści wybrali GEDO
Największe firmy budowlane i geodezyjne w Polsce wybrały system Trimble GEDO jako
kompletne rozwiązanie do pracy na torach. Użytkownikami GEDO w Polsce są między innymi:
PKP Polskie Linie Kolejowe S.A. Zakład Maszyn Torowych
TORPOL S.A.
Schweerbau GmbH / SBM Sp. z o. o.
Zakład Robót Komunikacyjnych – DOM w Poznaniu Sp. z o.o.
PORR AUSTRIARAIL GmbH
SGG – Śląska Grupa Geodezyjna
Na świecie system GEDO używany jest przez największe firmy budowlane. Marka Trimble
rozpoznawana jest jako lider technologii pomiarów torowych w takich krajach jak: Niemcy,
Holandia, Belgia, Austria, Francja, Włochy, Dania, Korea, Chiny, Indie, Australia, USA – we
wszystkich tych krajach GEDO CE jest powszechnie używane pomiarów przy obsłudze maszyn
torowych.
1. TRIMBLE GEDO REC – Pomiar do projektu
System GEDO Rec służy do gromadzenia informacji o istniejącym torze. System składa się z jednego
toromierza, tachimetru Trimble serii S oraz kontrolera Trimble TSC3. W procesie pomiaru tachimetr
ustawiony na statywie, śledzi poruszający się po szynach toromierz. Operator podczas przejazdu
rejestruje trójwymiarową pozycję toromierza w zdefiniowanym układzie współrzędnych, a także
wartość szerokości toru i przechyłki. Zamiast tachimetru możliwe jest połączenie toromierza z
odbiornikiem Trimble GNSS. Z GEDO Rec operator otrzymuje niezbędne informacje o istniejącym stanie
toru, które następnie mogą być przekazane do projektanta. Do opracowania danych pomiarowych w
biurze służy program Trimble GEDO Office.
OPROGRAMOWANIE GEDO REC kontrolera Trimble TSC3 służy do zarządzania procesem pomiaru w
terenie. Kontroluje i rejestruje obserwacje ze wszystkich czujników pomiarowych systemu GEDO Rec, a
więc tachimetru lub odbiornika GNSS i toromierza GEDO, w którym rejestrowane są wartości szerokości i
przechyłki.
Oprogramowanie GEDO Rec to:







Pomiar toru w trójwymiarowym układzie współrzędnych
Pomiar szerokości i przechyłki
Pomiar przytorowych szczegółów terenowych
Numeracja i kodowanie punktów
Współrzędne XYZ osi, lewego i prawego toku szynowego
Rejestracja danych przestrzennych w oparciu o tachimetr lub odbiornik GNSS
Różne formaty eksportu danych
Opracowanie danych pomiarowych – Trimble GEDO Office
W skład zestawu GEDO Rec wchodzi:








Toromierz pryzmatu
Tachimetr Trimble Serii S / Odbiornik Trimble GNSS
Kontroler Trimble TSC3
Oprogramowanie GEDO Rec
Oprogramowanie biurowe GEDO Office
Statyw
Komplet baterii, ładowarka
Skrzynia transportowa
Konstrukcja toromierza Trimble GEDO CE
Hamulec
Drążek prowadzący
toromierza
Mocowanie przyrządu
pomiarowego
Uchwyt
pryzmatu
Rolki 14 mm poniżej
główki szyny
Moduł elektroniczny z
komunikacją Bluetooth
Czujnik szerokości
Czujnik przechyłki
Moduł
szerokości
Gniazdo
baterii
Docisk
mechaniczny
2. TRIMBLE GEDO VORSYS – Pomiar do obsługi podbijarki
System GEDO Vorsys służy do wynoszenia w teren projektu regulacji osi toru. System składa się z dwóch
toromierzy, tachimetru Trimble serii S oraz kontrolera Trimble TSC3. W procesie pomiaru tachimetr
znajduje się na jednym z toromierzy i śledzi drugi toromierz, poruszający się po szynach. Położenie
systemu w torze odnosi się do znaków regulacji, a proces pomiaru oparty jest o cięciwę. Operator
podczas przejazdu otrzymuje na ekranie kontrolera wartości podnoszenia i nasuwania toru jako różnicę
mierzonych wartości z projektem. Z GEDO Vorsys operator otrzymuje informacje niezbędne dla obsługi
maszyny torowej w celu wykonania poprawnego podbicia. Obserwacje są rejestrowane w kontrolerze i
mogą posłużyć do wykonania dokumentacji powykonawczej. Do transferu danych cyfrowych do
maszyny torowej oraz opracowania danych pomiarowych w biurze służy program Trimble GEDO Office.
System GEDO Vorsys zapewnia najwyższą wydajność prac pomiarowych i gwarantuje zgodność formatu
danych podczas ich transferu do maszyny torowej w procesie regulacji osi toru.
OPROGRAMOWANIE GEDO VORSYS kontrolera Trimble TSC3 służy do zarządzania procesem pomiaru w
terenie. W GEDO Vorsys wczytany jest projekt regulacji, a oprogramowanie kontroluje i rejestruje
obserwacje ze wszystkich czujników pomiarowych systemu, a więc tachimetru i dwóch toromierzy GEDO,
w których rejestrowane są wartości szerokości i przechyłki.
Oprogramowanie GEDO Vorsys to:







Pomiar oparty na bazie pomiarowej, cięciwie
Porównanie stanu faktycznego toru z projektem regulacji
Wynik pomiaru, a więc wartości podnoszenia i nasuwania w czasie rzeczywistym
Wyświetlanie punktów głównych toru
Pomiar w trybie Precyzyjnym i Kinematycznym
Rejestracja danych przestrzennych w oparciu o tachimetr robotyczny
Różne formaty eksportu danych
Transfer danych do maszyny torowej – Trimble GEDO Office
Opracowanie danych pomiarowych – Trimble GEDO Office
W skład zestawu GEDO Vorsys wchodzi:








Toromierz pryzmatu
Toromierz tachimetru
Tachimetr Trimble Serii S
Kontroler Trimble TSC3
Oprogramowanie GEDO Vorsys
Oprogramowanie biurowe GEDO Office
Komplet baterii, ładowarka
Skrzynie transportowe
PORÓWNANIE WYDAJNOŚCI PRACY
System Trimble GEDO Vorsys został stworzony, aby zmaksymalizować wydajność pomiarów przy
regulacji osi toru. Praca z toromierzami GEDO nie tylko przyspiesza proces pomiaru przy zachowaniu
najwyższych dokładności, ale przede wszystkim redukuje kosztowne przestoje maszyny torowej.
Poniższa tabela przedstawia porównanie pomiarów przy regulacji osi toru metodą tradycyjną i przy
użyciu systemu Trimble GEDO Vorsys:
Pomiar manualny
Trimble GEDO Vorsys
Pomiar elektroniczny
Nie
Tak
Zejście z toru
5 sek
15 sek
Ilość osób
3-4
2-3
Dokładność
< 5mm / 70m
≤ 2mm / 200m
Rodzaj danych
Analogowe
Cyfrowe
Wydajność pomiaru
500 m/h
1200 m/h tryb Precyzyjny
> 1500 m/h tryb Ciągły
Plik wsadowy do podbijarki
Nie
Tak
System Trimble GEDO w konfiguracji Rec i Vorsys wraz z tachimetrem Trimble S9 i kontrolerem TSC3 jest
narzędziem kompletnym do zbierania informacji o istniejącym torze (np. w celu wykonania projektu
regulacji) oraz do wynoszenia projektu w teren i wydajnej obsługi maszyny torowej (regulacja osi toru).
Więcej na www.geotronicspolska.pl w zakładce Pomiar torów GEDO CE
Dane techniczne
gedo ce 2.0:
NARZĘDZIA DO DOKUMENTACJI
PODSTAWOWE ZALETY
Prosty w obsłudze, wydajny
toromierz podczas jednego
pomiaru rejestruje pozycję torów,
szerokość i przechyłkę
Pomiar długich odcinków torów
bez ingerencji w normalny ruch
kolejowy
Pozycjonowanie tachimetryczne
bądź odbiornikiem GNSS
gwarantuje pewność lokalizacji i
oceny stanu torów
Szybki pomiar redukuje koszty i
zaangażowanie załogi. Pomiar
szczegółowych informacji przy
użyciu GNSS to 3000 metrów
toru w godzinę, a przy użyciu
tachimetru więcej niż 1000
metrów toru w godzinę
Optymalizacja pracy w terenie
poprzez łączenie pomiarów z wielu
System Trimble GEDO CE jest narzędziem do szybkiego i wydajnego pomiaru, rejestracji i dokumentacji
szczegółowej informacji o istniejącym torze. Przy użyciu Trimble GEDO CE, można szybko zmierzyć istniejące
tory bez konieczności posiadania projektu regulacji. Podczas pojedynczego przejazdu Trimble GEDO CE rejestruje
trójwymiarowe współrzędne osi toru i toków szynowych oraz wartości szerokości i przechyłki. Uzyskana informacja
może być użyta w zastosowaniach GIS-owych, przeprojektowaniu, czy kontroli jakości.
SYSTEM TRIMBLE GEDO CE
Trimble GEDO CE to zestaw narzędzi do pomiarów, zapisu, analiz
i dokumentacji w procesie lokalizacji, budowy i utrzymania torów
kolejowych. Sprzęt pomiarowy i oprogramowanie Trimble GEDO CE
są dostosowane do zadań i specyfiki pracy na torach kolejowych,
co usprawnia działanie w terenie oraz w biurze. System używa
standardowych technik pomiarowych i formatów wymiany danych
między aplikacjami do projektowania szlaków kolejowych i ich
utrzymania.
NARZĘDZIA DO DOKUMENTACJI TORU
Toromierz Trimble CEDO CE
Jeden operator może szybko i bezpiecznie wykonać pomiar do
dokumentacji istniejących torów. Pozycjonowanie odbywa się za
pomocą odbiornika Trimble GNSS lub tachimetru Trimble serii S.
Toromierz można z łatwością usunąć z toru w celu przejazdu
maszyn torowych.
Trimble GEDO Rec
Eksport wyników pomiarów
Oprogramowanie zoptymalizowane do pomiaru i dokumentacji
torów kolejowych. Trimble GEDO Rec pracuje na kontrolerze
Trimble TSC3.
do programów projektowych
Trimble GEDO Office
i GIS oraz porównanie stanu
Oprogramowanie do przetwarzania i analizy danych terenowych
oraz do wymiany danych z systemami zewnętrznymi.
przejazdów toromierza
istniejącego z projektowanym
gedo ce 2.0:
DOKUMENTACJA TORÓW
Dane techniczne
TRIMBLE GEDO CE 2.0 POMIAR TORÓW
OGÓLNIE
Zastosowanie. . . . . . . . . . . . . . . . dokumentacja istniejących torów dokumentacja powykonawcza
Tory kolejowe, bocznice, tory tramwajowe, metro i linie przemysłowe
Dokładność systemu
tachimetr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±1 mm w trybie Precyzyjnym
±3 mm* w trybie Kinematycznym
odbiornik GNSS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±2 cm do 4 cm
Wydajność
tachimetr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600 do 1200 m/h
odbiornik GNSS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . do 3000 m/h
Szybkość pomiaru
tachimetr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Hz (tryb Precyzyjny)
10 Hz (tryb Kinematyczny)
odbiornik GNSS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Hz tryb RTK
Obsługiwane instrumenty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tachimetr Trimble S6
Tachimetr Trimble S8
Odbiorniki Trimble GNSS: Trimble R4, R6, R7, R8 i R10 GNSS
© 2011–2013, Trimble Navigation Limited. Wszelkie prawa zastrzeżone. Trimble oraz logo Globe & Triangle są znakami towarowymi Trimble Navigation
Limited, zarejestrowanymi w Stanach Zjednoczonych oraz w innych krajach. Microsoft i Windows są zarejestrowanymi znakami towarowymi lub znakami
towarowymi Microsoft Corporation w USA I innych krajach. Znak słowny oraz graficzny są własnością Bluetooth SIG, Inc. Firma Trimble Navigation Limited
korzysta z nich na mocy licencji. Pozostałe znaki towarowe są własnością ich odpowiednich właścicieli. PN 022543-554A-POL (03/13)
Autoryzowany Dystrybutor Trimble
Opis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Toromierz precyzyjny, wózek pomiarowy
Szerokość toru . . . . . . . . . . . . . . . 1000 mm, 1067 mm, 1435 mm, 1520 mm, 1600 mm, 1668 mm
inne prześwity na życzenie
Pomiar szerokości toru
Zakres. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –20 mm do + 60 mm
Dokładność. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .±0.3 mm
Pomiar przechyłki
Zakres. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±10° lub ±265 mm
Dokładność. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .±0.5 mm (statyczna)
Waga. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16,0 kg
Zasilanie
Typ baterii. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Trimble S-Series Li-Ion, akumulator
Żywotność baterii. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–8 godzin
KONTROLER trimble tsc3
System operacyjny. . . . . . . . . . . . . . . . . . . . . . . . . Windows® Embedded Handheld 6.5 Professional
Praca z kontrolerem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ekran dotykowy, Pełna klawiatura
Komunikacja. . . . . . . . . . . . . . . . . . . . . . USB, RS232, Bluetooth®, WiFi (802.11b/g), Radio 2.4 GHz
Odporność . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP67; MIL-STD-810G
Temperatura pracy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –30 °C do +60 °C
Waga. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.10 kg
Bateria
Typ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28.9 Wh Li-Ion
Żywotność. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 godziny
*Zależne od warunków atmosferycznych I ustawień.
Specyfikacje mogą ulec zmianie bez uprzedniego ostrzeżenia.
AMERYKA PÓŁNOCNA
EUROPA
DALEKI WSCHÓD
Trimble Navigation Limited
10368 Westmoor Dr
Westminster CO 80021
USA
Trimble Germany GmbH
Am Prime Parc 11
65479 Raunheim
Niemcy
Trimble Navigation
Singapore Pty Limited
80 Marine Parade Road
#22-06, Parkway Parade
Singapore 449269
Singapur
Dane techniczne
gedo ce 2.0:
Dane do regulacji osi toru
PODSTAWOWE ZALETY
Dzięki natychmiastowemu
dostarczeniu danych do podbijarki
zmniejsza czas pracy maszyny
Szybki i dokładny pomiar stanu torów jest podstawowym składnikiem wydajnego podbijania. Trimble GEDO
CE szybko i skutecznie dostarcza danych do maszyn torowych (tzw. podbijarek) oraz pozwala na uniknięcie
kosztownych przestojów tych maszyn oraz załogi. Trimble GEDO CE, dzięki precyzyjnym systemom pomiarowym,
jest doskonałym narzędziem w procesie podbijania torów klasycznych oraz linii dużych prędkości.
torowej
Ogranicza czas zamknięcia torów
przy ich budowie i utrzymaniu
Rejestruje trójwymiarową pozycję
torów kolejowych, wartość
prześwitu i przechyłki podczas
pojedynczego pomiaru
Dokładnie i pewnie określa
geometrię torów. Precyzyjne
pozycjonowanie tachimetryczne
wraz z prostym i wydajnym
toromierzem zapewniają
elastyczność pracy i pewne wyniki
Import projektu regulacji z
cyfrowych lub papierowych
planów. Edytor projektu pozwala
sprawdzić informacje znajdujące
się w projekcie, zanim zostanie on
przekazany do prac terenowych
SYSTEM TRIMBLE GEDO CE
Trimble GEDO CE to zestaw narzędzi do pomiarów, zapisu, analiz
i dokumentacji w procesie lokalizacji, budowy i utrzymania torów
kolejowych. Sprzęt pomiarowy i oprogramowanie Trimble GEDO CE
są dostosowane do zadań i specyfiki pracy na torach kolejowych,
co usprawnia działanie w terenie oraz w biurze. System używa
standardowych technik pomiarowych i formatów wymiany danych
między aplikacjami do projektowania szlaków kolejowych i ich
utrzymania.
NARZEDZIA DO OBSŁUGI PODBIJARKI
Toromierz Trimble GEDO CE
Jeden operator może szybko wykonać pomiar przed i po
podbijaniu toru. Precyzyjne pozycjonowanie, zarówno przy
konfiguracji z jednym, jak i dwoma toromierzami, zapewnia
precyzyjny tachimetr Trimble serii S. Toromierze można z łatwością
usunąć z toru w celu przejazdu maszyn torowych.
Trimble GEDO Office
Oprogramowanie do przetwarzania i analizy danych terenowych
oraz do wymiany danych z systemami zewnętrznymi.
Trimble GEDO Tamp
Pomiary powykonawcze eliminują
konieczność ponownych prac
i zapewniają natychmiastową
kontrolę jakości
Obsługa formatów i protokołów
branżowych
Oprogramowanie do przetwarzania i analizy danych pomiarowych.
System przygotowuje dane dla podbijarki na podstawie pomiarów
z Trimble GEDO Vorsys. Trimble GEDO Tamp obsługuje wszystkie
standardowe formaty wymiany danych maszyn torowych.
Trimble GEDO Quality
Oprogramowanie do generowania raportów potwierdzających
bezpieczeństwo i parametry jakości.
Trimble GEDO Vorsys
Oprogramowanie terenowe do pomiarów przed podbijaniem
oraz do rejestrowania danych. Trimble GEDO Vorsys pracuje
na kontrolerze Trimble TSC3 i zarządza wszystkimi funkcjami
pomiaru. Połączenie bezprzewodowe eliminuje kable i zapewnia
bezproblemowe działanie.
gedo ce 2.0:
Dane do regulacji osi toru
Dane techniczne
Trimble GEDO CE 2.0 POMIAR TORÓW
OGÓLNIE
Zastosowanie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pomiary torów przed i po podbiciu
Nowe konstrukcje, modernizacja, rewitalizacja,
utrzymanie torów i rozjazdów
Wydajność . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . do 1400 m/h
Do 2500 m/h w trybie kinematycznym
Szybkość pomiaru. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Hz (Tryb precyzyjny)
10 Hz (Tryb kinematyczny)
Dokładność systemu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±0.3 mm
Dokładność pozycji. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±1 mm* tryb precyzyjny
±3 mm* tryb kinematyczny
Obsługiwane instrumenty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tachimetr Trimble S6
Tachimetr Trimble S8
Opis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Toromierz precyzyjny, wózek pomiarowy
Szerokość toru . . . . . . . . . . . . . . . 1000 mm, 1067 mm, 1435 mm, 1520 mm, 1600 mm, 1668 mm
inne prześwity na życzenie
Pomiar szerokości toru
Zakres. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –20 mm do + 60 mm
Dokładność. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .±0.3 mm
Pomiar przechyłki
Zakres. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±10° lub ±265 mm
Dokładność. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .±0.5 mm (statyczna)
Waga wózka tachimetru. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19,5 kg
Waga wózka pryzmatu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16,0 kg
Baterie
Typ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Trimble S-Series Li-Ion, akumulator
Żywotność . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6–8 godzin
KONTROLER TRIMBLE TSC3
System operacyjny. . . . . . . . . . . . . . . . . . . . . . . . . Windows® Embedded Handheld 6.5 Professional
Praca z kontrolerem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ekran dotykowy, Pełna klawiatura
Komunikacja. . . . . . . . . . . . . . . . . . . . . . USB, RS232, Bluetooth®, WiFi (802.11b/g), Radio 2.4 GHz
Odporność . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP67; MIL-STD-810G
Temperatura pracy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –30 °C do +60 °C
Waga. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.10 kg
Baterie
Typ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28.9 Wh Li-Ion
Żywotność . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 godziny
© 2011–2013, Trimble Navigation Limited. Wszelkie prawa zastrzeżone. Trimble oraz logo Globe & Triangle są znakami towarowymi Trimble Navigation
Limited, zarejestrowanymi w Stanach Zjednoczonych oraz w innych krajach. Microsoft i Windows są zarejestrowanymi znakami towarowymi lub znakami
towarowymi Microsoft Corporation w USA I innych krajach. Znak słowny oraz graficzny są własnością Bluetooth SIG, Inc. Firma Trimble Navigation Limited
korzysta z nich na mocy licencji. Pozostałe znaki towarowe są własnością ich odpowiednich właścicieli. PN 022543-556A-POL (03/13)
Autoryzowany Dystrybutor Trimble
*Zależne od warunków atmosferycznych I ustawień.
Specyfikacje mogą ulec zmianie bez uprzedniego ostrzeżenia.
AMERYKA PÓŁNOCNA
EUROPA
DALEKI WSCHÓD
Trimble Navigation Limited
10368 Westmoor Dr
Westminster CO 80021
USA
Trimble Germany GmbH
Am Prime Parc 11
65479 Raunheim
Niemcy
Trimble Navigation
Singapore Pty Limited
80 Marine Parade Road
#22-06, Parkway Parade
Singapore 449269
Singapur
