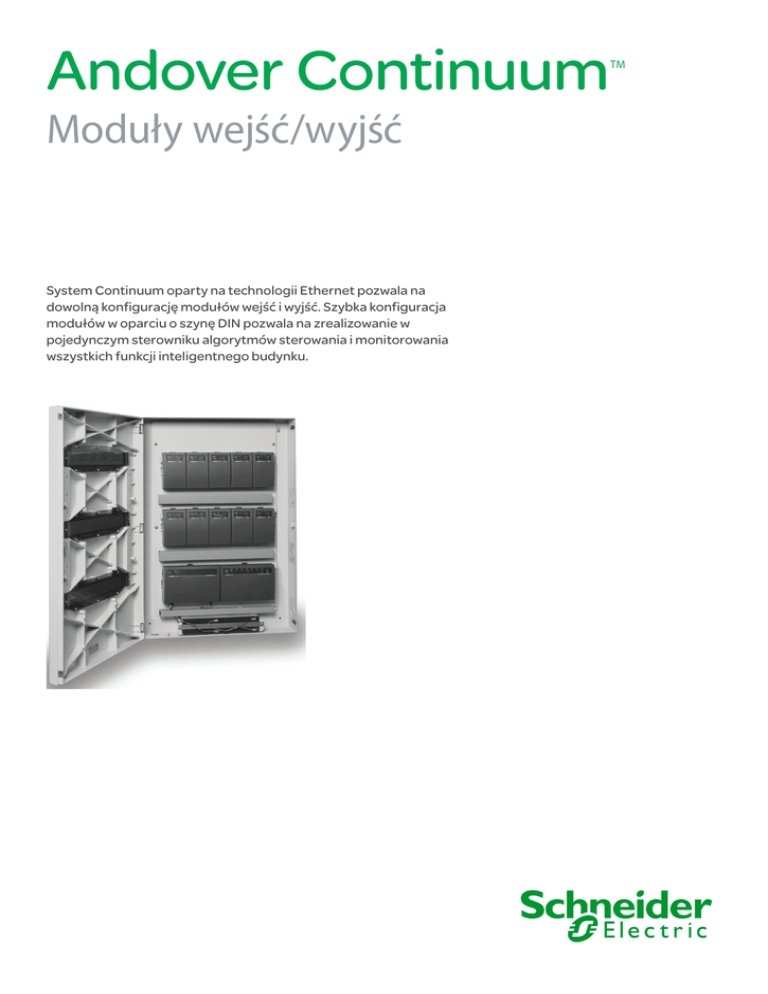

Andover Continuum
Moduły wejść/wyjść
System Continuum oparty na technologii Ethernet pozwala na
dowolną konfigurację modułów wejść i wyjść. Szybka konfiguracja
modułów w oparciu o szynę DIN pozwala na zrealizowanie w
pojedynczym sterowniku algorytmów sterowania i monitorowania
wszystkich funkcji inteligentnego budynku.
TM
02
Andover Continuum
Opis produktu
Równocześnie z rozwojem inwestycji
system Continuum można rozbudować
poprzez proste dodanie lub zamianę
dowolnego modułu.
CHARAKTERYSTYKA PRODUKTU
• Elastyczna i modularna budowa systemu
• Szeroki wybór modułów pozwalający na
zrealizowanie różnorodnych aplikacji
• Odpowiednie dla systemów scentralizowanych i
rozproszonych
• Montaż na szynie DIN
• Łatwy dostęp do zasobów modułów dzięki
trójdzielonej pokrywie
• Prosty montaż dzięki wyjmowalnym listwom
zaciskowym
• Identyfikacja modułu w sieci komunikacyjnej za
pomocą przycisku
• Dwa media komunikacyjne do wyboru RS-485 lub
FTT-10A
Moduły Continuum wyróżniają się małymi
gabarytami, lekką obudową zapewniającą naturalne
chłodzenie modułu, trójpozycyjną pokrywą
pozwalającą na łatwy dostęp. Zatrzaski na tylnej
części obudowy umożliwiają zamontowanie
modułów na szynie DIN bez użycia dodatkowych
narzędzi. Powyższe zatrzaski po wysunięciu
na zewnątrz służą jako uchwyty montażowe w
szafach lub na powierzchni: ściany czy urządzenia
wykonawczego. Konektory połączeniowe
znajdują się w dolnej części każdego z modułów
a ich odłączenie pozwala na łatwy montaż kabli
bezpośrednio na instalacji. Wszystkie z modułów
Continuum są zaprojektowane tak, aby mogły być
instalowane w obudowach Continuum.
Moduły Continuum komunikują się z sterownikem
sieciowym (CPU) przy pomocy protokołu Andover
LON. Jak wszystkie elementy Continuum, moduły
We/Wy posiadają wbudowane konektory
połączeniowe, dzięki którym system można
konfigurować nawet bezpośrednio na instalacji.
Także jego rozbudowa lub rekonfiguracja jest
procesem bardzo szybkim i łatwym. Konektory
połączeniowe zapewniają nie tylko prawidłowe
podłączenie zasilania ale także komunikację w sieci.
W sytuacjach, kiedy konieczne jest rozproszenie
modułów po instalacji - system oświetlenia; kontrola
dostępu; monitorowanie różnych funkcji w budynku
- moduły Continuum mogą być połączone siecią
kablową. W razie potrzeby mogą być zestawiane
grupy modułów, następnie łączone między sobą w
sieć.
Schneider Electric Buildings Polska Sp. z o.o. , ul. Rzymowskiego 53, 02-697 Warszawa, tel.: +48 22 313 24 10, fax: +48 22 313 24 11 www.schneider-electric.com/buildings
SDS-C-IOMODULES-US.BU.N.EN.6.2006.0.00.CC
03
Andover Continuum
Opis produktu (ciąg dalszy)
Rodzaje komunikacji
Wymiary (szkic)
Wszystkie moduły Continuum są dostępne w wersji
wykorzystującej do komunikacji standard RS-485 lub
Free Topology (FTT-10A). RS-485 jest preferowany do
mniej rozległych instalacji i jest medium tańszym.
FTT-10A umożliwia zwiększenie niezawodności
i prędkości transmisji. Moduły FTT są łączone za
pomocą skręconej pary przewodów umożliwiają
zastosowanie dowolnej topologii magistrali
komunikacyjnej. Uwaga: Nie można łączyć obydwu
typów komunikacji w jednej magistrali.
04
Andover Continuum
Specyfikacja
N1831
Mechaniczne
Wykrywanie błędów
Jednostka centralna CPU
Środowisko pracy
Standard CRC 16
3120E2 MCU z wew. ROM, EEPROM oraz SRAM
0…+49°C, 10…95% RH (brak kondensacji)
RS-485:
za wyjątkiem VT-1 i AC-1Plus 3150BFU1 z wew.
Wymiary
prędkość transmisji: 39k bit/s
ROM, EEPROM oraz SRAM
97 x 170 x 64 [mm]
długość magistrali: 610m
(wys. x szer. x gł.)
typ medium: ekranowana skrętka,
Certyfikaty
*za wyjątkiem modułu VS-8-4 . 229 x 183 x 64
terminatory 120W na obu
UL/CUL 916, FCC CFR 47 Part 15, ICES-003,
[mm]
końcach sieci LON w przypadku rozproszenia
EN55022,
Waga
modułów
AS/NZS 3548, i VCCI Class A, CE
0.34kg
FTT-10A:
UL 864 - (UI-8-10-S, DI-8-S, MI-6-S, AO-4-8-S,
*za wyjatkiem modułu PO-2 . 0,46 kg i modułu
prędkość transmisji: 78k bit/s
DO-6-TR-S, DO-4-R-S, DM-20-S, DO-4-R-O-S,
VS-8-4 . 0,60 kg
długość magistrali: do 2700m magistrala, do
UI-8-10-10V-S, i AO-4-8-0-S)
Obudowa
500m topologia dowolna
UL 294 - (UI-8-10, DI-8, DO-4-R, DM-20, AC-1,
IP10. Palność zgodna z UL94-5V
wymagany wzmacniacz przy większych
AC-1Plus, AC-1A, UI-8-10-10V, DO-4-R-O, VS-8-
Zabudowa
odległ.
4, i VS-8-4-T)
szyna DIN lub na powierzchni za pomocą
typ medium: zgodnie ze specyfikacją w
UL-1076 - (UI-8-10, UI-8-10-10V, DO-4-R, DO-4-
wysuniętych zatrzasków
standardzie LON
R-O, AC-1, AC-1a, i AC-1Plus)
Złącza zasilanie/komunikacja:
Bateria
5-cio zaciskowe złącze po lewej i prawej
zasilanie awaryjne: poprzez UPS Continuum
stronie modułów
Continuum pozwala na bezpośrednie
Komunikacja
zestawienie połączeń (zasilanie i
Interfejs komunikacyjny
komunikacja) poprzez wpięcie modułu w
interfejs: komunikacja LON z modułem CPU
moduł lub w przypadku systemu
Continuum.
rozproszonego poprzez połączenie kablowe
przy montażu rozproszonym wybór magistrali:
RS-485 lub FTT-10
05
UI-8-10
Moduły wejść uniwersalnych
Moduł wejść uniwersalnych UI-8-10, posiada 8
uniwersalnych wejść konfigurowalnych programowo
jako napięciowe, termistorowe, cyfrowe lub zliczające.
Każdy z kanałów może być również skonfigurowany
jako wejście parametryczne, stosowane przy
kontroli dostępu, rozróżniające trzy stany: on, off,
trouble. Moduł ten można stosować do pomiaru
temperatury, ciśnienia, przepływu, stanu punktów
itp. Zakres napięcia wejściowego wynosi 5 V przy
rozdzielczości 10 bitów.
Moduł UI-8-10-10V posiada 2 zakresy napięć
wejściowych 0-5 V lub 0-10 V, wybierany osobnym
mikroprzełącznikiem dla każdego kanału. Pozostałe
cechy modułu UI-8-10-10V są identyczne jak dla
UI-8-10.
Specyfikacja
Impedancja wejściowa
Rozdzielczość: zakres 4 do 38°C
5 MW bez rezystora polaryzującego
0,11 °C typowo
10 kW z rezystorem polaryzującym
Dokładność: zakres 4 do 38°C
(UI-8-10)
±0,55 °C
4,4 kW z rezystorem polaryzującym
Cyfrowe i zliczające
(UI-8-10-10V)
Rodzaj wejść: stykowe
Złącze kablowe
Częstotliwość: maks. 4 Hz
złącze 2–częściowe, 13-zaciskowe,
Szerokość impulsu: min 125 ms (w
rozłączalne
zależności od czasu skanu)
Napięciowe
Parametryczne
UI-8-10 (0–5V)
układ 1 lub 2 rezystorowy, szeregowy
Zakres: 0–5 V
lub równoległy
Rozdzielczość: 5 mV
Elektryczne
Dokładność: ±15 mV (±0.3% FSR)
Diody sygnalizacyjne LED/Przełączniki
Pobór mocy
UI-8-10-10V (0–10V)
Diody sygnalizacyjne LED
0.7 W przy 10-28VDC max.
Zakres: 0–10 V
Power
Zasilanie
Zabezpieczenie przeciążeniowe:
Rozdzielczość: 10 mV
Comm Wskaźnik TD
bezpiecznik 0,5 A, warystor, zabezpieczenie
Dokładność: ±15 mV V (±0.4% FSR)
Status Wskaźnik Service/Wink
przed odwrotną polaryzacją.
Termistor
Przyciski przełączające
UI-8-10 (0–5V)
Commission Reset
Wejścia
Typ: 10 kW, Typ III
Liczba wejść
Zakres: -34 do 110°C
Modele
8 wejść uniwersalnych; rozdzielczość
Rozdzielczość: zakres 4 do 38°C
UI -8-10:
10 bitów
0,11 °C typowo
8 wejśc uniwersalnych; zakres 0-5V
Rodzaje wejść
Dokładność: zakres 4 do 38°C
UI -8-10-10V:
napięciowe, termistorowe, cyfrowe,
±0,55 °C
zliczające, parametryczne
UI-8-10-10V (0–10V)
Zabezpieczenie
Typ: 10 kW, Typ III
24 V AC/DC na każdym kanale
Zakres: -34 do 110°C
(warystor 40V na każdym kanale: UI-810-10V)
06
DI-8
Moduł wejść cyfrowych
Moduł wejść cyfrowych Continuum DI-8 może służyć
do monitorowania sygnałów 2- stanowych (alarmy,
stany pracy urządzeń etc.). Moduł DI-8 posiada 8
wejść cyfrowych - każde może być skonfigurowane
programowo jako cyfrowe (stykowe lub 0-5 V) lub
zliczające. Maksymalna częstotliwość zliczania wynosi
10 Hz. Dodatkowo kanały 1 i 2 posiadają mozliwość
zliczania sygnałów do 10 kHz. Wejścia te konfiguruje się
za pomocą mikroprzełączników.
Warystor 40 V na każdym wejściu stanowi
zabezpieczenie przed krótkotrwałymi przepięciami.
Moduł DI-8 został zaprojektowany do przyjmowania
napięć 0-5 V, jest jednak odporny na przyłożenie
napięcia do 24 VAC/DC na czterech kanałach.
Specyfikacja
Zabezpieczenie
24 VAC/DC na maks. 4 wejściach,
warystory 40 V na każdym wejściu
Power Zasilanie
Impedancja wejściowa
Comm Wskaźnik TD
10 kW z rezystorem polaryzującym
Złącze kablowe
Input Status 1–8 Wskaźnik statusu
wejść (zamknięty rozłączalne
obwód=ON)
Cyfrowe
Rodzaj wejścia: stykowe lub 0-5 V
Commission Reset
Szer. impulsu: min. 50 ms
Prąd: 0,5 mA
Zliczające
Elektryczne
Rodzaj wejścia: stykowe lub 0-5 V
Pobór mocy
Kanały 1, 2 – zakres wyższych
0.8 W przy 10–28 VDC max.
częstotliwości:
Zabezpieczenie przeciążeniowe
Częstotliwość: 10 kHz maks.
Szer. impulsu: 50 μs min.
przed odwrotną polaryzacją.
Prąd: 0,5 mA
Kanały 1-8 – zakres niskich
Wejścia
częstotliwości:
Liczba wejść
Częstotliwość: 10 Hz maks.
8 wejś cyfrowych
Szer. impulsu: 50 ms min.
Rodzaje wejść
Prąd: 0,5mA
cyfrowe lub zliczające, konfigurowalne
programowo
07
DI-6-AC
Moduły wejść cyfrowych AC
Moduł DI-6-AC jest modułem wejść cyfrowych AC.
Moduł posiada 6 wejść cyfrowych przeznaczonych
do wykrywania stanów ON/OFF silników, zaworów,
przekaźników lub zasilaczy zewnętrznych i innych
urządzeń wymagających szybkiej detekcji napięcia. Za
pomocą modułu DI-6-AC można wykryć poziom
napięcia zmiennego bezpośrednio, bez konieczności
stosowania przekaźników.
Moduł DI-6-AC może monitorować napięcie w
zakresie 24-120V. Wersja modułu DI-6-ACHV
przeznaczona jest do wyższych napięć o zakresie
120-240V. Oba moduły akceptują również napięcia
stałe. Wszystkie wejścia posiadają optoizolację do
2500 V.
Specyfikacja
DI -6-AC
Próg napięciowy “ON ” (DC ): 90 V
Wejścia AC
(Powyżej tej wartości występuje stan “ON”)
Zakres napięć AC: 20–132 Vrms
Próg napięciowy “OFF” (DC ): 45 V
Prąd wejściowy AC: 5 mA (max.)
(Poniżej tej wartości występuje stan “OFF”)
Próg napięciowy “ON ” (AC ): 16 Vrms
Elektryczne
Pobór mocy
0.7 W przy 24 VDC (max).; przy zastosowaniu
modułu zasilacza Andover Continuum
przed odwrotną polaryzacją
Wejścia
Liczba wejść
6 cyfrowych wejść AC lub DC
Zabezpieczenie
optoizolacja 2500 V oraz warystor
275V na każdym wejściu
Próg napięciowy “OFF” (AC ): 8 Vrms
Power Zasilanie
Rezystancja wejściowa (±5%): 30kW
Comm
Wskaźnik TD
Maksymalny czas załączenia: 20 ms
Maksymalny czas wyłączenia: 60 ms
Input Status 1–:6 Wskaźnik statusu
Zakres napięć DC : 20–132 V
wejść (powyżej Prąd wejściowy DC : 5 mA (max.)
progu=ON)
Próg napięciowy “ON ” (DC ): 20 V
Commission Reset
Próg napięciowy “OFF” (DC ): 12 V
Modele
DI -6-AC -HV
DI -6-AC :
Wejścia AC
6 wejśc cyfrowych AC, zakres 24–120V
Zakres napięć AC: 90–250 Vrms
DI -6-AC -HV:
Prąd wejściowy AC: 2 mA (max.)
6 wejśc cyfrowych AC zakres 120–240V
Próg napięciowy “ON ” (AC ): 75 Vrms
Próg napięciowy “OFF” (AC ): 30 Vrms
Rezystancja wejściowa (±5%): 200kW
Maksymalny czas załączenia: 20 ms
Złącze kablowe
Maksymalny czas wyłączenia: 60 ms
Zakres napięć DC : 90–250 V
rozłączalne
Prąd wejściowy DC : 2 mA (max.)
08
MI-6
Moduł wejść miliamperowych
Moduł wejść miliamperowych MI-6 pozwala na
podłączenie do 6 czujników z pętlą prądową 0-20 mA
lub 4-20 mA. Nie jest potrzebne zewnętrzne zasilanie
ani zewnętrzne rezystory znamionowe.
Moduł MI-6 jest idealnym rozwiązaniem dla czujników
temperatury, wilgotności, przetworników ciśnienia i
innych czujników ze standardowym wyjściem 0/4-20
mA. Zakres pomiarowy każdego wejścia modułu
MI-6 wynosi 0-20 mA, przy rozdzielczości 10 bitów.
Specyfikacja
Wejścia
Liczba wejść
6 wejść miliamperowych
Power
Zasilanie
Zakres wejść
Comm
Wskaźnik TD
Status
Wskaźnik Service/Wink
0–20 mA
Rozdzielczość
20 μA
Commission Reset
Dokładność
±80 μA (max.)
Dryft temp.
±50ppm/ºC max.
Rezystancja wejściowa
249W, 0.1%
Elektryczne
Pobór mocy
3.8 W przy 24 VDC max.
(wliczając pobór mocy czujnika do
20mA dla każdego wejścia)
Maks. prąd wejściowy
±30 mA
Napięcie zasilania czujników
19–26 VDC
Zabezpieczenie
warystor i bezpiecznik automatyczny
Złącze kablowe
rozłączalne
09
AO-4-8
Moduły wyjść analogowych
Moduł wyjść analogowych AO-4-8 Continuum posiada
4 wyjścia analogowe o rozdzielczości 8 bitów. Mogą one
być skonfigurowane jaka napięciowe (0-10VDC)
lub prądowe (0-20mA). AO-4-8 jest idealnym modułem
do sterowania zaworami, przepustnicami, falownikami
oraz innymi urządzeniami wymagającymi sterowania
ciągłego.
Dostępna jest również odmiana modułu AO-4-8-O
ze sterowaniem ręcznym. Każde wyjście wyposażone
jest w 3–pozycyjny przełącznik trybu pracy oraz
potencjometr nastawczy. Dodatkowo, moduł
AO-4-8-O pozwala na programowe badanie stanu
przełącznika sterowania ręcznego.
Specyfikacja
Zabezp. wyjść
bezp. 0,125A na każdym kanale (warystor
40V na każdym wyjściu – tylko w
Power
Zasilanie
AO-4-8-O)
Comm
Wskaźnik TD
Złącze kablowe
Override
Wspólny wskaź. ster. złącze 2–częściowe, 13-zaciskowe,
rozłączalne
Status
Rodzaje wyjść
napięciowe lub prądowe
Commission Reset
ręcz.
Napięciowe
Zakres: 0–10 VDC
Modele
Rozdzielczość: 0.05 V
AO -4-8:
Dokładność: ±0.10V (1%FSR)
4 wyjścia analogowe
Elektryczne
Prąd wyjściowy: +5 mA (wypływający)
AO-4-8-O:
Pobór mocy
-1 mA (wpływający)
4 wyjścia analogowe ze sterowaniem
Rezyst. obciąż: 2kW (wypływający)
ręcznym
Prądowe
Zakres: 0–20 mA
Rozdzielczość: 0.1 mA
Dokładność: ±0.2 mA
Wyjścia
Rezyst. obciąż: 650W (max.)
AO-4-8
Sterowanie ręczne
4 wyjścia analogowe; rozdzielczość 8 bit
3-pozycyjny przełącznik wraz z
AO -4-8-O
potencjometrem na każdym wyjściu.
4 wyjścia analogowe ze sterowaniem
Wskaźnik LED sterowania ręcznego.
ręcznym; rozdzielczość 8 bit
(tylko AO-4-8-O)
10
DO-6-TR
Moduł wyjść triakowych
Moduł wyjść triakowych DO-6-TR posiada 6 wyjść
triakowych o obciążalności 0,5A/24 VAC. Moduł
umożliwia sterowanie typu on-off lub szerokością
impulsu (PWM). Moduł znajduje zastosowanie
w sterowaniu oświetleniem, ogrzewaniem,
klimakonwektorami.
Sterowanie szerokością impulsu pozwala na
sterowanie zaworami lub przepustnicami z
rozdzielczością 0,1 sekundy. Sąsiednie wyjścia mogą
być konfigurowane jako jedno wyjście trójstanowe,
umożliwiające sterowanie dwukierunkowe zaworami
lub przepustnicami.
Każde wejście modułu zawiera warystor oraz
optoizolację zapewniając pracę bez zakłóceń. W
większości przypadków eliminuje to konieczność
instalowania zabezpieczenia przeciwprzepięciowego.
Specyfikacja
Wyjścia
Rodzaje wyjść
6 wyjść triakowych z optoizolacją
Power
Zasilanie
(można skonfigurować do 3 wyjść
Comm
Wskaźnik TD
trójstanowych
Status
Obciążalność
Out1-Out6
6 wskaźników statusu
0,5A przy 24 VAC (obciążenie tylko
wyjść
zmiennoprądowe !)
Rozdzielczość
Commission Reset
0,1 s. dla sterowania szerokością
impulsu (PWM)
Zabezpieczenie
optoizolacja 2500V, warystor na
Elektryczne
Pobór mocy
każdym kanale
Złącze kablowe
rozłączalne
11
DO-4-R
Moduły wyjść cyfrowych
Moduł wyjśc cyfrowych DO-4-R posiada cztery wyjscia
przekaźnikowe z przekaźnikami przełącznymi 5A/240
VAC. Moduł DO-4-R jest przeznaczony w szczególności
do sterowania silnikami i innymi urządzeniami
indukcyjnymi. Możliwe jest sterowanie 2–stanowe
typu on-off, a także sterowanie szerokością impulsu
(PWM). Ten ostatni sposób pozwala na sterowanie
zaworami i przepustnicami z rozdzielczoscią 0,1
sekundy.
Istnieje możliwość skonfigurowania programowo
dwóch wyjść jako jedno trójstanowe, umożliwiające
sterowanie dwukierunkowe urządzeniami
wykonawczymi.
Każde wyjście posiada warystor oraz elektroizolację
5000 V, co zapewnia pracę wolną od zakłóceń.
Dostępny jest również moduł DO-4-R-O umożliwiający
ręczne sterowanie każdym wyjściem. Możliwa jest
również programowa detekcja położenia przełącznika
sterowania ręczne
Specyfikacja
DO -4-R-O
4 wyjścia przekaźnikowe przełączne ze
sterowaniem ręcznym
Power
Zasilanie
Obciążalność
Comm
Wskaźnik TD
5 A przy 240 VAC; 5 A przy 30 VDC
Override
Wspólny wskaź. ster.
Rozdzielczość
ręcznego
0,1 s. dla sterowania szerokością impulsu
Status
(PWM)
Out1-Out4
4 wskaźniki statusu
Zabezpieczenie
wyjść
warystor 270 V pomiędzy zaciskami.
izolacja 5000 V @ 60 Hz pomiędzy
Commission Reset
cewką a zaciskiem
Elektryczne
Pobór mocy
2.8 W przy 10–28 VDC max.
Wyjścia
DO-4-R
Sterowanie ręczne
Modele
3-pozycyjny przełącznik do sterowania
DO -4-R:
ręcznego na każdym wyjściu z
4 wyjścia przekaźnikowe
programowym sprzężeniem zwrotnym.
DO -4-R-O:
Wskaźnik LED
4 wyjścia przekaźnikowe ze
(tylko DO-4-R-O)
sterowaniem ręcznym
Sprzęż. zwrotne sterowania ręcznego
detekcja sterowania ręcznego na
każdym wyjściu
Złącze kablowe
rozłączalne
4 wyjścia przekaźnikowe przełączne
12
DM-20
Moduł wejść/wyjść cyfrowych
Moduł DM-20 posiada wejścia i wyjścia cyfrowe,
do wykorzystania w wielu zastosowaniach. Łącznie
z modułem adaptera (np. DU-20), moduł DM-20
pozwala na obsługę do 20 wejść lub wyjść cyfrowych.
Moduł adaptera wyposażony w przekaźniki
wykonawcze 10A/250V pozwala na bezpośrednią
obsługę wielu urządzeń: sterowanie on/off, modulacja
szerokością impulsu (PWM), przełączanie obciążeń
indukcyjnych.
DM-20 może też bezpośrednio sterować 20 diodami
LED.
Specyfikacja
Zasilanie diod LED
z zewnętrznego zasilacza 5 V
Power
Zasilanie
Wejścia/Wyjścia
Comm
Wskaźnik TD
20 kanałów, każdy kanał konfigurowalny
Status
jako wejście lub wyjście
bez adaptera DIO -20
Commission Reset
Typ wejścia: cyfrowe 0–5 VDC
Szerokość impulsu: 125 ms ( min.)
Prąd: 10μA
Typ wyjścia: cyfrowe typu otwarty kolektor
z rezystorem 330W 1/8
W; 15 mA (max.)
przy 5 V DC
z adapterem DIO -20
Elektryczne
Pobór mocy
0.5 W przy 24VDC max.
do 9 W przy 24 VDC gdy DIO-20 jest
zasilany z DM-20
Złącze zasilania zewnętrznego
3–zaciskowe złącze rozłączalne
Typ wejścia: 24 VDC
Szerokość impulsu: 125 ms ( min.)
Typ wyjścia: przekaźniki 10A/250V
Rozdzielczość wyjść
0,1 s. dla sterowania szerokością impulsu
(PWM)
Zabezpieczenie wyjść
warystor i rezystor szeregowy na każdym
kanale
Złącze kablowe
25-zaciskowe oraz 3-zaciskowe
13
AC-1 Family
Rodzina modułów kontroli
dostępu AC-1
W celu spełnienia różnych wymagań
dotyczących kontroli dostępu firma TAC®
oferuje trzy moduły kontroli dostępu:
AC-1:
Moduł AC-1 powinien zostać użyty w sytuacji zasilania
modułu i czytnika kart z zasilacza Continuum moduł.
AC-1 można zasilać tylko napięciem 24VDC. Moduł
AC-1 współpracuje z czytnikami kart w formacie
Wiegand/Prox i czytnikami zasilanymi 5V/12V
(wybierane przełącznikiem).
AC-1A:
Moduł AC-1A powinien zostać użyty w sytuacji
zasilania modułu i czytnika kart z lokalnego źródła
zasilania 12VDC. AC-1A można zasilać napięciem
10-28VDC. (To samo źródło może zasilać również 12V
czytnik kart) Moduł AC-1A współpracuje z czytnikami
kart w formacie Wiegand/Prox i czytnikami
zasilanymi 5V.
AC-1Plus:
Wersja rozbudowana. Moduł AC-1Plus powinien
zostać użyty w sytuacji gdy wymagane jest użycie
czytników kart magnetycznych lub dodatkowych
wejść np. Dla osób niepełnosprawnych. AC-1Plus
można zasilać napięciem 10-28VDC i współpracuje on
z czytnikami zasilanymi 5V.
14
AC-1
Moduł kontroli dostępu AC-1 posiada pełny
zestaw wejść/wyjść dedykowanych do kontroli
dostępu. Moduł kontroli dostępu AC-1 może być
zamontowany w pobliżu czytnika kart, lub na panelu
sterownicznym na szynie DIN.
Moduł AC-1 posiada wejście dla czytnika kart typu
Wiegand - do odczytu kart zbliżeniowych lub kart
Wieganda. Na module można dobrać rodzaj zasilania
czytnika (5V lub 12 V) poprzez przełącznik.
Funkcje
• 1 wejście dla czytnika kart
• Możliwość wyboru zasilania czytnika +5V lub +12V (wybór za pomocą przełącznika na module)
• 1 dioda kontrolna LED dla czytnika
• Do 3 wejść nadzorowanych
• 2 wyjścia przekaźnikowe klasy C 24V AC/DC, 5A
• Możliwość sterowania ręcznego
Moduł posiada dwa 5 A wyjścia przekaźnikowe klasy
C – jedno przeznaczone do zamka drzwi, drugie do
alarmu. Każde wyjście posiada przełącznik manualny
do sterowania ręcznego oraz sprzężenie zwrotne
informujące o aktualnym położeniu przekaźnika.
Dodatkowo mogą być wykorzystane trzy wejścia do
informacji o stanie otwartości drzwi, dla przycisku
„request to exit”, informacji o sabotażu lub innych
informacji 2 – lub 3 – ( on, off, trouble) stanowych.
Sterowanie klawiaturą
Do modułu AC-1 mogą zostać dołączone klawiatury.
Dla uproszczenia instalacji, dane z klawiatury
przesyłane są poprzez linie danych dla czytników.
15
AC-1
Specyfikacja
AC-1
Ust.przełącznika: +12 V
Nap.na wyjściu: +12.0 V ±5%
Diody sygnalizacyjne LED ED
Prąd na wyjściu: 180 mA (max.)
Power
Zasilanie
Comm
Wskaźnik TD
Override
Wspólny
wskaźnik ster. ręcznego
Status
Wskaźnik Service/ Wink
Długość przewodów pomiędzy czytnikiem
a modułem
150 m. max. dla przewodu 18 AWG
60 m. max. 22 AWG
Wejścia alarmowe
Do 3 wejść nadzorowanych. W obwodzie
jeden lub dwa rezystory, szeregowo lub
równolegle
Zabezpieczenie:
Zabezpieczenie przed odwrotną polaryzacją
Elektryczne
Pobór mocy
2.6 W przy 24VDC max.
Wejścia/Wyjścia
Wejścia
Czytniki kart
1
Rodzaje czytników
Czytniki Wiegand i zbliżeniowe
Maksymalna ilość bitów/kartę
64
Zasilanie czytnika
5 VDC lub 12 VDC (wybierane przełącznikiem)
Ust.przełącznika: +5 V
Nap.na wyjściu: +5.20 V ±0.05 V
Prąd na wyjściu: 120 mA (max.)
na każdym wejściu
Wyjścia
Wyjścia dla drzwi
Out1 - Out2 2 wskaźniki statusu wyjść
+5 V Reader Power Wskaźnik zasilania czytnika 5V
+12 V Reader Power Wskaźnik zasilania czytnika 12V
Commission Reset
2 przekaźniki klasy C
Obciążalność
5 A przy 24 V AC/DC
Ochrona wyjść
Izolacja 5000V na każdym wyjściu, warystor
Sterowanie ręczne
Przełącznik 3 – pozycyjny dla każdego wyjścia
przeznaczony do ręcznego sterowania
przekaźnikiem. Sygnalizacja LED
Sprzężenie zwrotne
Detekcja sterowania ręcznego, programowe
sprzężenie zwrotne na każdym wyjściu
Wyjście LED czytnika
Otwarty kolektor; do do 50 mA
Złącze kablowe
rozłączalne
16
AC-1A
Moduł AC-1A posiada pełny zestaw wejść
umożliwiających kontrolę dostępu na drzwiach.
Moduł AC-1-A może być umieszczony zdalnie, w
pobliżu drzwi, lub może zostać zamontowany wraz z
innymi modułami na szynie DIN.
Moduł AC-1A posiada wejście dla czytników kart
typu Wiegand lub zbliżeniowych, umożliwiających
odczytanie do 64 bitów na kartę. Zasilanie czytnika
wynosi 5V, co umożliwia stosowanie czytników
większości producentów.
Funkcje
• 1 wejście dla czytnika kart *
• 1 wejście dla klawiatury *
• Zasilanie czytnika+5 V
• 1 wyjście dla sygnalizacji LED czytnika
• 2 wyjścia przekaźnikowe klasy C 24AC/DC 5A
• Przełączniki sterowania ręcznego z wykrywaniem sterowania ręcznego oraz sprzężeniem zwrotnym
*Wejścia są połączone równolegle
Moduł AC-1A posiada dwa wejścia przekaźnikowe
5A klasy C – jedno dla zamka drzwi, drugie do
uruchamiania alarmu. Każde wyjście posiada
przełącznik trójstanowy ster. ręczne – wyłączone –
ster. automat. oraz programowe sprzężenie zwrotne.
W module może być użytych do trzech wejść
nadzorowanych takich jak: stan drzwi, przycisk
wyjścia ( request to exit), przełącznik sabotażowy
oraz inne wejścia dwu- lub trójstanowe.
Moduł AC-1A posiada możliwość podłączenia
klawiatury Wiegand. Dla ułatwienia montażu i
zredukowania kosztów okablowania, moduł posiada
oddzielny zestaw wejść dla klawiatury.
17
AC-1A
Specyfikacja
AC-1A
Wejścia alarmowe
Diody sygnalizacyjne LED ED
Power
Zasilanie
równolegle
Comm
Wskaźnik TD
Zabezpieczenie:
Override
Wspólny
wskaźnik ster. na każdym wejściu
ręcznego
Dane techniczne:
Status
Wskaźnik Service/ AC-1A
Wink
Wyjścia
Out1 - Out2 2
wskaźniki statusu Wyjścia dla drzwi
wyjść
+5 V Reader Power
Wskaźnik zasilania Obciążalność
czytnika 5V
5 A przy 24 V AC/DC
Pobór mocy:
Ochrona wyjść
Commission Reset
2.0 W przy 10-28VDC
Sterowanie ręczne
Elektryczne
Wejścia/Wyjścia
Wejścia
Czytniki kart
1
Rodzaje czytników
Otwarty kolektor; do do 100 mA
Czytniki Wiegand i zbliżeniowe
Złącze kablowe
64
rozłączalne
Zasilanie czytnika
5 VDC, ± 3%, 50 mA
Długość przewodów pomiędzy czytnikiem a
modułem
60 m. max. 22 AWG
18
AC-1Plus
Moduł AC-1 PLUS posiada pełny zestaw wejść
umożliwiających kontrolę dostępu na drzwiach.
Moduł AC-1-A może być umieszczony zdalnie, w
pobliżu drzwi, lub może zostać zamontowany wraz z
innymi modułami na szynie DIN.
Moduł AC-1Plus posiada wejście dla czytników kart
typu Wiegand lub zbliżeniowych, umożliwiających
odczytanie do 64 bitów na kartę. Zasilanie czytnika
wynosi 5V, co umożliwia stosowanie czytników
większości producentów.
Funkcje
• 1 wejście dla czytnika kart *
• 1 wejście dla klawiatury *
• obsługuje format Wiegand/ABA lub CK34
• Zasilanie czytnika+5 V
• 2 wyjście dla sygnalizacji LED czytnika
• 2 wyjścia przekaźnikowe klasy C 24AC/DC 5A
• Przełączniki sterowania ręcznego z wykrywaniem
sterowania ręcznego oraz sprzężeniem zwrotnym
*Wejścia są połączone równolegle
Moduł AC-1Plus posiada dwa wejścia przekaźnikowe
5A klasy C – jedno dla zamka drzwi, drugie do
uruchamiania alarmu. Każde wyjście posiada
przełącznik trójstanowy ster. ręczne – wyłączone –
ster. automat. oraz programowe sprzężenie zwrotne.
W module może być użytych do pięciu wejść
nadzorowanych takich jak: stan drzwi, przycisk
wyjścia ( request to exit), przełącznik sabotażowy
oraz inne wejścia dwu- lub trójstanowe.
Moduł AC-1 PLUS posiada możliwość podłączenia
klawiatury Wiegand. Dla ułatwienia montażu i
zredukowania kosztów okablowania, moduł posiada
oddzielny zestaw wejść dla klawiatury.
19
AC-1Plus
Specyfikacja
AC-1Plus
Długość przewodów pomiędzy czytnikiem
a modułem
Power
Zasilanie
60 m. max. 22 AWG
Comm
Wskaźnik TD
Wejścia alarmowe
Override
Wspólny
wskaźnik ster. ręcznego
Status
równolegle
Out1 - Out2
2 wskaźniki statusu Zabezpieczenie:
wyjść
+5 V Reader Power Wskaźnik zasilania na każdym wejściu
Dane techniczne:
AC-1Plus
Commission Reset
Elektryczne
Wyjścia
Pobór mocy
Wyjścia dla drzwi
2.2 W przy 10-28VDC
Obciążalność
5 A przy 24 V AC/DC
Ochrona wyjść
czytnika 5V
Wejścia/Wyjścia
Sterowanie ręczne
Wejścia
Czytniki kart
1
Rodzaje czytników
Czytniki Wiegand, zbliżeniowe, CardKey, i ABA
64 dla Wieganda i zbliżeniowych; 34 dla
CardKey
2 typu otwarty kolektor; do do 100 mA
Zasilanie czytnika
Złącze kablowe
5 VDC, ± 3%, 50 mA
złącza rozłączalne, dwa 8-zaciskowe, jedno
6-zaciskowe
20
LO-2
Moduł sterowania oświetleniem
Moduł sterowania oświetleniem LO-2 może sterować
2 obwodami oświetleniowymi przy wykorzystaniu
zewnętrznych przekaźników GE RR7 lub RR9 o
obciążalności 20 A/277 VAC. Przekaźnik RR9 posiada
styk pilotowy, dostarczający informację o stanie
przekaźnika. W przypadku korzystania z przekaźnika
RR9, diody LED, umieszczone na module, informują
o stanie przekaźnika. Do zasilania przekaźników
wykorzystywane jest zewnętrzne zasilanie 28 VAC. W
przypadku umieszczenia modułu w dalszej odległości
od reszty systemu, moduł może być zasilany również
z tego samego źródła.
Funkcje
• 2 wyjścia do sterowania oświetleniem
• standardowe przekaźniki RR-7 lub RR-9
• zewnętrzne zasilanie 28 VAC dla przekaźników
• zasilanie modułu: zasilacz Continuum lub zewn. 28 VAC
• wskaźniki LED stanu wyjść
Tylko LO-2-O
• przełączniki sterowania ręcznego
Dostępny jest również model LO-2-O, ze sterowaniem
ręcznym.
21
LO-2
Moduł sterowania oświetleniem
Specyfikacja
LO-2
Wyjścia
Rodzaje wyjść
Commission Reset
2 wyjścia do sterowania oświetleniem
kompatybilne z przekaźnikami GE RR7 lub
Modele
RR9
LO-2:
Obciążalność wyjść
2 obwody oświetlenia
rezystancyjne 20 A/277 VAC
LO-2-O:
indukcyjne 0,5 KM/220 VAC
2 obwody oświetlenia ze sterowaniem
Obciążalność styku pilotowego (tylko RR9)
ręcznym
1 A przy 24 VAC
przekaźniki RR9 posiadają wskaźniki LED
dodatkowo jest programowe sprzężenie
zwrotne
Elektryczne
Zabezpieczenie wyjść
Pobór mocy
Warystory. Przekaźnik GE posiada izolację
Sterowanie ręczne
Zasilanie zewnętrzne
przełączniki do sterowania ręcznego (tylko
28 VAC - zasila moduł LO-2 i przekaźniki
LO-2-O)
Zewnętrzny transformator
Złącze kablowe
transformator 40 VA dla 5 modułów
złącze 2-częściowe, 12-zaciskowe, rozłączalne
LO-2 (wraz z 10 przekaźnikami GE oraz
Złącze do przekaźników oświetlenia
urządzeniami dodatkowymi)
5-zaciskowe standardu GE
DC: bezpiecznik automatyczny 0,5A, warystor,
zabezpieczenie przed odwrotną polaryzacją
AC: bezpiecznik automatyczny 0,5A, warystor
Power
Zasilanie
Comm
Wskaźnik TD
Wejścia/Wyjścia
Status
Wejścia
Out1-Out2
2 wskaźniki statusu 2 wejścia dla sterowania ręcznego (zestykowe) wyjść (tylko RR-9)
Zabezpieczenie:
24 VAC
Zewnętrzny wskaźnik warystor, zabezpiecze przed odwrotną
24-30VAC
polaryzacją
22
VS-8-4
Krosownica Wideo
Moduł krosownicy wideo VS-8-4, posiada 8 kanałów
wejściowych oraz cztery szybkie, buforowane
kanały wyjściowe. Każde z ośmiu wejść może zostać
podłączone do każdego z czterech wyjść. Każde
wyjście posiada wzmocnienie x2 i mogą zostać
podłączone do niego linie terminowane 75W.
Moduł we/wy VS-8-4 jest modułem Continuum i
może zostać zintegrowany z resztą kontrolerów,
umożliwiając monitoring wideo w systemie.
Do modułu może być dołączone do 8 kamer. Sygnał z
wyjść może być bezpośrednio wyprowadzony na
monitor lub na magnetowid. Model VS-8-4-T
posiada możliwość oznaczenia obrazów datą i
czasem. Dodatkowo może zostać dołączony tytuł,
umożliwiający identyfikację położenia kamery.
Specyfikacja
kanałach
Modele
>-55dB przy 10MHz
VS-8-4:
Wyjścia
8 wejść wizyjnych; 4 wyjścia wizyjne,
4 wyjścia wideo
sygnały NTSC lub PAL
Impedancja wyjścia
VS-8-4-TN:
75W
Sygnał
stempel daty/czasu i tekst dla sygnału
1 V szczyt-szczyt przy terminowaniu
NTSC
do 75W
VS-8-4-TP:
Złącza
Elektryczne
75W BNC
stempel daty/czasu i tekst dla sygnału
Pobór mocy
Zabezpieczenie wejść/wyjść
PAL
2 W przy 10-28VDC max.
ESD
Power
Zasilanie
Wejścia/Wyjścia
Comm
Wskaźnik TD
Wejścia
Status
Wskaźnik Service/
8 wejść wideo
Wink
Impedancja wejścia
Input Status 1-8
Wskaźniki statusu
75W
wejść (4 LEDy na
Szerokość pasma (-3dB)
każde wejście)
>75MHz (Rload=150W)
Przesłuch na pojedynczym
Commission Reset
kanale
>-60dB przy 10MHz
Przesłuch na wszystkich
23
VT-1
Moduł telefoniczny
Moduł telefoniczny VT-1 jest modułem
umożliwiającym zdalne wprowadzanie i odczytywanie
danych z systemu za pomocą zwykłego telefonu
stacjonarnego lub telefonu komórkowego.
Moduł VT-1 posiada gotowe wiadomości głosowe oraz
słowa kluczowe, umożliwiające stworzenie całych fraz
lub zdań. Dodatkowo moduł pozwala na nagranie
własnych wiadomości, których całkowity czas nie
może przekraczać 3 minut.
Specyfikacja
Elektryczne
Pobór mocy:
Power
Communications
Service/Wink indicator
Record mode
Play mode
Wejścia/Wyjścia
Erase mode
Złącze
Ring
1 RJ-11
Off-hook
© 2006-2009 Schneider Electric. All rights reserved.
Commission Reset
Wszystkie wymienione w dokumencie marki, znaki towarowe i zarejestrowane znaki towarowe są własnością odpowiednich firm i instytucji. Informacje zawarte w tym
dokumencie mogą ulec zmianie bez uprzedniego powiadomienia.
1 października 2009, TAC przyjął nazwę Schneider Electric, tworząc w ramach organizacji pion Buildings Business. Wizualizacja dokumentu została uaktualniona według
standardów korporacyjnych Schneider Electric. Treść dokumentu pozostała bez zmian, jest zgodna z dawnymi kartami katalogowymi TAC.
Czerwiec 2006
pdw

Moduly IO_PL - Schneider Electric

Transkrypt

Podobne dokumenty

z zakresu III stopnia (główny księgowy). Podstawą może być
